Audio Technica unipoint U873R User manual

• Designed for high-quality sound reinforcement, professional
recording and broadcasting
• Smooth, accurate reproduction for handheld and fixed-mount
applications
• Superior off-axis rejection for maximum gain before feedback
• Hypercardioid polar pattern reduces pickup of sounds from the
sides and rear, improving isolation of desired sound source
• Integral 80 Hz high-pass filter switch and 10 dB pad switch
• Accepts interchangeable elements to permit angle of acceptance
from 100° to 360°
• Superior anti-shock engineering ensures low handling noise
• High sensitivity and high SPL capability
• Robust design for enduring dependability
The U873R requires 11V to 52V phantom power for operation.
Output from the microphone’s XLRM-type connector is low
impedance (Lo-Z) balanced. The signal appears across Pins 2 and
3; Pin 1 is ground (shield). Output phase is “Pin 2 hot”– positive
acoustic pressure produces positive voltage at Pin 2.
To avoid phase cancellation and poor sound, all mic cables must be
wired consistently: Pin 1-to-Pin 1, etc.
An integral 80 Hz high-pass filter provides easy switching from a flat
frequency response to a low-end roll-off. The roll-off position
reduces the microphone’s sensitivity to popping in close vocal use.
It also reduces the pickup of low-frequency ambient noise (such
as traffic, air-handling systems, etc.), room reverberation and
mechanically coupled vibrations.
Avoid leaving the microphone in the open sun or in areas where
temperatures exceed 110° F (43° C) for extended periods.
Extremely high humidity should also be avoided.
Fréquence - Hertz
LÉGENDE 12" ou plus sur l'axe
Pente de diminution
Réponse en Fréquence
Réponse - dB
8 kHz
200 Hz
1 kHz
5 kHz
Directivité
ÉCHELLE: 5 dB PAR DIVISION
LÉGENDE
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG Angleterre
www.audio-technica.com
P51705 ©2005 Audio-Technica U.S., Inc. Imprimé aux E.U.
8 kHz
Polar Pattern
SCALE IS 5 DECIBELS PER DIVISION
LEGEND
200 Hz
1 kHz
5 kHz
Frequency in Hertz
LEGEND 12" or more on axis
Roll-off
Frequency Response
Response in dB
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG England
www.audio-technica.com
P51705 ©2005 Audio-Technica U.S., Inc. Printed in U.S.A.

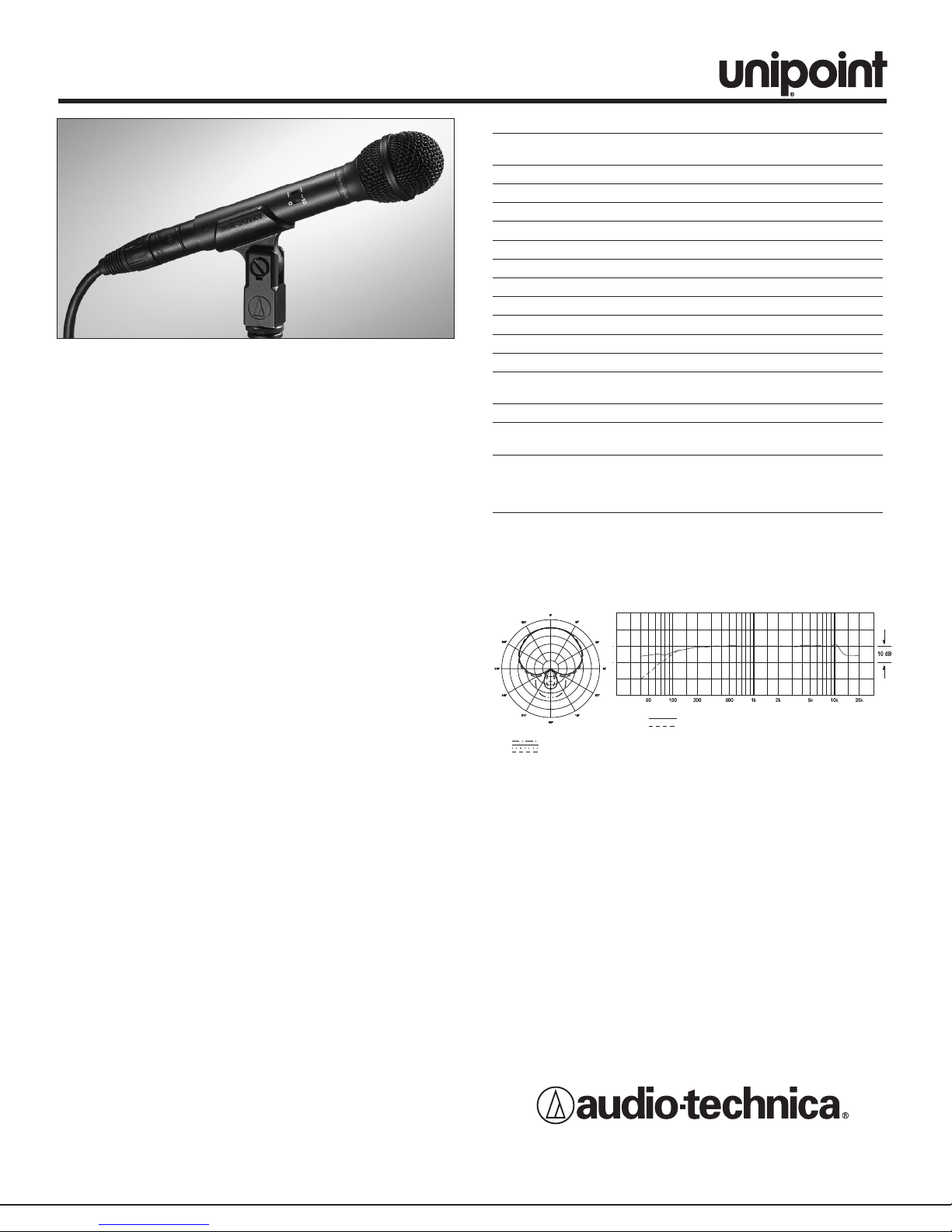

U873R HANDHELD HYPERCARDIOID CONDENSER MICROPHONE
U873R SPECIFICATIONS†
ELEMENT Fixed-charge back plate
permanently polarized condenser
POLAR PATTERN Hypercardioid
FREQUENCY RESPONSE 70-20,000 Hz
LOW FREQUENCY ROLL-OFF 80 Hz, 18 dB/octave
OPEN CIRCUIT SENSITIVITY –41 dB (8.9 mV) re 1V at 1 Pa*
IMPEDANCE 200 ohms
MAXIMUM INPUT SOUND LEVEL 155 dB SPL, 1 kHz at 1% T.H.D.
DYNAMIC RANGE (typical) 131 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO170 dB, 1 kHz at 1 Pa*
PHANTOM POWER REQUIREMENTS 11-52V DC, 3 mA typical
SWITCHES Flat, roll-off; 10 dB pad
WEIGHT 5.6 oz (160 g)
DIMENSIONS 6.17" (156.7 mm) long,
1.48" (37.7 mm) head diameter
OUTPUT CONNECTOR Integral 3-pin XLRM-type
OPTIONAL INTERCHANGEABLE UE-C cardioid (120°);
ELEMENTS UE-O omnidirectional (360°)
ACCESSORIES FURNISHED AT8122 foam windscreen;
AT8405a stand clamp for 5/8"-27
threaded stands; soft protective
pouch
†In the interest of standards development, A.T.U.S. offers full details on its test
methods to other industry professionals on request.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typical, A-weighted, using Audio Precision System One.
Specifications are subject to change without notice.
U873R MICROPHONE À CONDENSATEUR HYPERCARDIOÏDE À MAIN
U873R CARACTÉRISTIQUES TECHNIQUES†
TYPE Condensateur polarisé en
permanence avec plaque fixe à
charge fixe
DIRECTIVITÉ Hypercardioïde
RÉPONSE EN FRÉQUENCE 70-20 000 Hz
ATTÉNUATION DES GRAVES 80 Hz, 18 dB/octave
NIVEAU DE SORTIE –41 dB (8,9 mV) réf 1V/Pa*
IMPÉDANCE 200 ohms
NIVEAU DE PRESSION 155 dB SPL, 1 kHz à 1% T.H.D.
ACOUSTIQUE MAXIMAL
DYNAMIQUE (typique) 131 dB, 1 kHz à SPL max.
RAPPORT SIGNAL/BRUIT170 dB, 1 kHz/Pa*
ALIMENTATION FANTÔME 11-52V CC, 3 mA typiques
COMMUTATEURS Plat, atténuation;
atténuateur 10 dB
POIDS 160 g (5,6 oz)
DIMENSIONS Longueur 156,7 mm (6,17 po),
diamètre de la tête 37,7 mm
(1,48 po)
CONNECTEUR DE SORTIE Type XLRM 3 broches intégré
CAPSULES INTERCHANGEABLES UE-C cardioïde (120°);
EN OPTION UE-O omnidirectionnel (360°)
ACCESSOIRES FOURNIS AT8122 bonnette anti-vent en
mousse; AT8405a pince pour pied
fileté 5/8"-27; étui souple de
protection
†Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement sur
ses méthodes de test aux professionnels de l’industrie qui en font la demande.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typique, pondéré en A, mesuré avec l’Audio Precision System One.
Les caractéristiques techniques sont soumises à des changements sans préavis.
•Conçu pour le renforcement sonore, l'enregistrement
professionnel et la radiodiffusion de haute qualité
• Reproduction fluide et précise pour les applications sur fixation
ou à main
• Rejet hors axe supérieur pour un gain avant accrochage maximal
• Directivité hypercardioïde pour une meilleure isolation de la
source sonore et une réduction de la prise de son latérale et
arrière
• Filtre passe-haut 80 Hz et atténuateur 10 dB commutables
• Accepte des capsules interchangeables, ce qui permet d'avoir un
angle d'acceptance allant de 100°à 360°
• Système antichoc de qualité supérieure pour réduire les bruits
de manipulation
• Haute sensibilité et niveau de pression acoustique élevé
• Design robuste pour une fiabilité longue durée
Le U873R fonctionne sur alimentation fantôme de 11V à 52V.
La sortie du microphone est symétrique basse impédance, XLR
male, 3 broches. Le signal symétrique est entre les broches 2 et 3,
le point chaud est en deux (la tension positive sur le point chaud est
générée par une pression acoustique positive sur la capsule). La
masse (blindage) est sur la broche 1.
Pour éviter une annulation de la phase et un son de mauvaise
qualité, tous les câbles de micro doivent être raccordés de manière
consistante : broche 1 avec broche 1, etc.
Un filtre passe-haut 80 Hz intégré permet de passer facilement de
la réponse en fréquence plate à l'atténuation des graves. La position
passe-haut sert à rendre le microphone moins sensible aux “pops”
quand il est utilisé en proximité sur voix. Elle sert également à
réduire la sensibilité aux bruits ambiants de basse fréquence (dus
au trafic, aux installations de ventilation, etc.), à la réverbération de
la pièce et aux vibrations couplées mécaniquement.
Evitez de laisser le microphone en plein soleil ou dans des endroits
où la température est supérieure à 43°C (110°F) pendant une durée
prolongée. Une trop forte humidité doit également être évitée.
