AUDIOCORE AC9720 User manual

1. Power/off
2. Band switching
3. Auto-search and save the stations
4. Number 1/ Stop/Play
5. Number 2/ Scan
6. Number 4/ Random
7. Number 5/ last 10 song
8. Digital songs selection
9. RDS Menu
10. Next song
11. Volume decrease
12. Sound effect setting
13. The frequency table of RDS
14. Last song
15. Mute
16. Radio stereo
17. Number 3/ Repeat
18. Number 6/ next 10 song
19. Display the settings
20. Volume increase
21. RDS traffic notice Identification
01. Power ON/OFF
02. TR
03. Change radio channel -
Search automatically -
Storage button
04. Radio memory number
05. Radio search forward /
Next song / answer the call
06. LCD
07. Remote control
receive window
08. USB slot
09. AUX in
10. TF card slot
11. Volume button / sound effect select
12. Radio search backward -
Previous song - Ring off
13. The hole of the microphone
14. RDS AF/TA
15. Mode
16. RDS PTY/Clock
17. SD slot

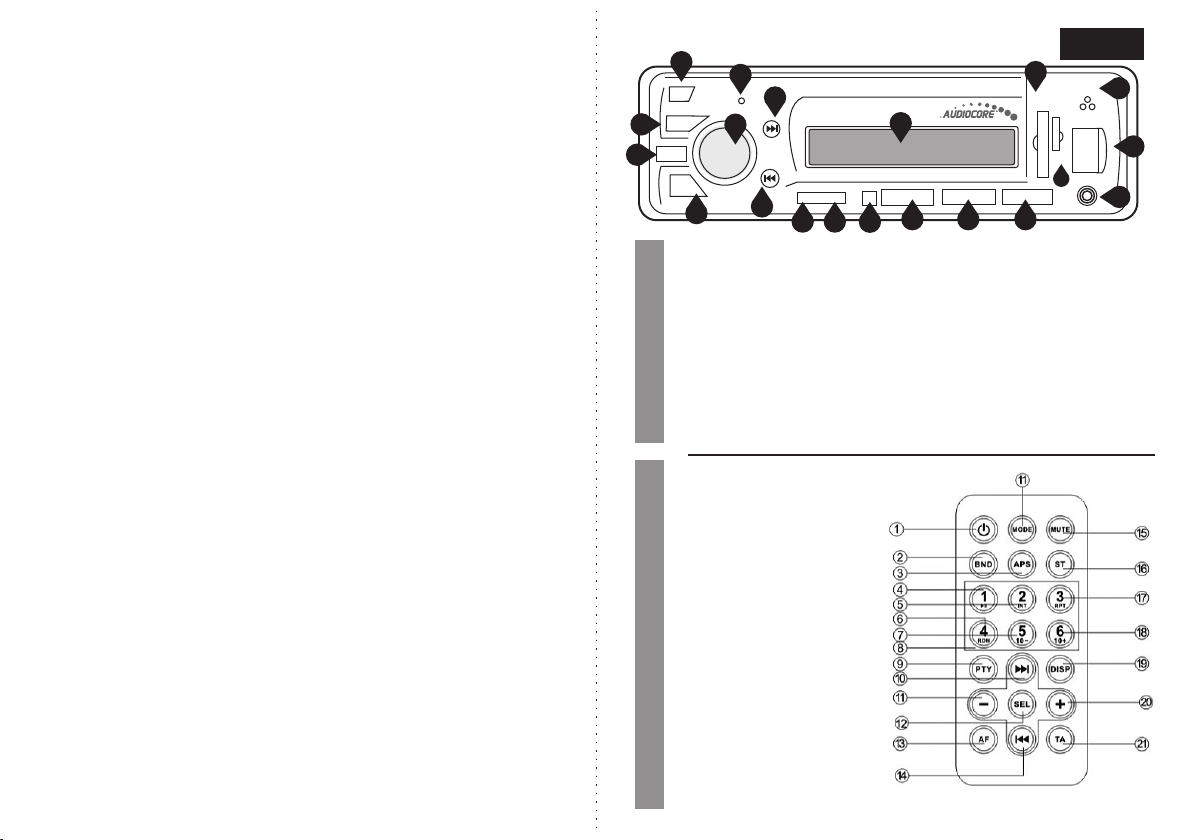

REMOTE CONTROL OPERATIONS FRONT PANEL RADIO
MODE
PWR
PWR IR
VOL/
SEL
CLK
PTY
LOUD
MODE
BND/AMS TA/AF
TR 1/PLAY 2/INT 3/RPT 4/RDM 5-10 6/+10
SD
TF USB
MIC
AUX IN
AC9720
07
01
15
18
06
16 12 302 04
17 13
08
09
10
05
11
0404
14
-1-
AC9720

Car radio Bluetooth USB/TF/SD/MMC/RDS
1.BASIC OPERATION
• Power ON/OFF: Short press this button power on or power off.
• Volume button/ Sound effect change: Turn this button to control the volume. Short
press repeatedly to change the sound effect as follows:
VOLUM-BASS-TREBLE-BAL-FAD-EQ OFF/ON-LOUD OFF/ON-BT OFF/ON-ID3 ON/OFF
When you choose the mode you need, you can turn left or right Volume Knob to select.
• LCD: It shows radio frequency and content of TF/SD/USB.
• Change radio channel / Search automatically / Storage button. In radio mode, short
press this button to change the band: FM1-FM2-FM3. Long press to search and save the
radio station into the Number (1-6) automatically.
• Radio memory number(1.2.3.4.5.6). In the radio mode, when you get the radio you
like, You can long press any number button (1-6) to save this radio station into this
number. Such you press the number 2, next time you press number 2, it will show the
station directly.
• Radio search backward /Previous song: In the radio mode, short press this button to
search the radio backward. and it will stop and play when it get the radio station.
Long press this button (about three second) to search the radio by manual, then you can
short press this button to search the station, and if you don’t press any button for 5
seconds, it will quit this function.
• Radio search forward /Next song: In the radio mode, short press this button to
search the radio forward. and it will stop and play when it get the radio station.
Long press this button (about three second) to search the radio by manual, then you can
short press this button to search the station, and if you don’t press any button for 5
seconds, it will quit this function.
• Mode: Short press to change mode: Radio-USB-SD-BT-AUX IN.
• Clock: Short press this button to display the current time. Long press this button until
the clock time flash, then you can turn VOL right and left to adjust time (hour/minute)
respectively.
• Aux in: Short press Mode button to go to AUX in, you can play external music by
inserting in this Aux in hole.
• TF slot /SD slot: Insert TF/SD card into slot, Press the MODE to go into TF/SD mode.
Then it will read the music(MP3/WMA) of the TF/SD card
• USB slot: Insert U disk into (8)USB Slot. it will read the music in U disk.
• TF/SD/MMC/USB:
– Insert TF/SD/MMC/USB into slot, short press >II is pause function.
short press again can go on playing.
– Insert TF/SD/MMC/USB into slot, short press >>I , it will read the next song .
– Insert TF/SD/MMC/USB into slot, short press I<< , it will read the previous song .
– Insert TF/SD/MMC/USB into slot , short press INT is scan function.
– Insert TF/SD/MMC/USB into slot , short press number RPT is repeat function.
– Insert TF/SD/MMC/USB into slot , short press number RDM is random play function.
– Insert TF/SD/MMC/USB into slot , short press -10/5 is last 10 songs function
Long press is last file function .
– Insert TF/SD/MMC/USB into slot , short press +10/6 is next 10 songs function.
Long press is next file function
• TR: After power on. It will change one color automatically for every 3 sec. Short press
this button to choose only one color and short press two time will go back to change
seven color automatically again. Long press this button to power off the color light.
2. RDS OPERATION
• When it is power on ,it is supposed to have the RDS signal, and it will receive and play
RDS radio station automatically, and the operations of RDS radio is the same as FM radio.
• In the MP3 mode, short press button AF/TA and PTY button to turn “ON” .It will receive
and play RDS radio station automatically after 10 to 15 seconds. Only you press the
button AF/TA and PTY button to turn “OFF”, it will restart to play the music of USB/SD
card.
• EON: Enhanced Other Networks. It searches other networks or stations for Traffic
announcement automatically, and it will turn into the latest Traffic Announcement
automatically and pause the present playing mode.
• AF: Alternative Frequencies: It will adjust to the strongest signal frequency for the
same station automatically. When the car is being driven from one area to another.
• TP: Traffic Program
• PS: Program Service
• TA: Traffic announcement
• PTY: Program Type.
3. BLUETOOTH OPERATION
• Bluetooth is turned on by default when you power on the player, short press MODE to
select BT MODE. And you will see the BT symbol flashing all the time. The Bluetooth
symbol would not flashing. After the mobile phone succeed in connecting with Bluetooth
• In the BT mode You can play the music of the mobile phone through the Bluetooth.
• In the Bluetooth mode. Short press button to answer the and ring off the call.
4. TECHNICAL PARAMETERS
Tuner Part:
FM/RDS Frequency Range--------------------------------------------- 87.5MHz-108MHz
FM/RDS noise-limited sensitivity----------------------------------------------- FM<26dB
FM/RDS signal to noise ratio (S/N)------------------------------------------------- >45dB
USB/MMC/SD Part:
Frequency Response------------------------------------------------ 100Hz-10kHz(+10dB)
-2- -3-

MP3 bit rates------------------------------------------------------------------- 8-320kbps
Channel balance--------------------------------------------------------------------- <3dB
Channel Separation ---------------------------------------------------------------- <22dB
MP3 Signal to noise ratio (S/N)------------------------------------------------------>55dB
Working voltage --------------------------------------------------------------------12V DC
Real power output------------------------------------------------------------4x25W/14.4V
Speaker impedance ----------------------------------------------------------4Ohm-8 Ohm
Size dimension-------------------------------------------180mm(W)x52mm(H)x115mm(L)
5. TROUBLE SHOOTING
LCD doesn’t display:
• Yellow wire is not connected with battery +.
Assure yellow wire is connected with battery +
• Fuse of red wire is open. Replace fuse.
No sound:
• No power supply. Connect the power wire.
• Speaker wire is open circuit. Connect speaker wire.
• SD/MMC card, U disk don’t have song with corresponding format.
Check the contents of SD/MMC card, U disk.
• SD/MMC card, U disk golden finger is dirt which causes bad contact.
Clean with absolute alcohol.
Low sound (not clear)
• Power internal resistance is high. Replace the power supply
• Antenna is bad contact. Tighten the antenna plug.
Mono track
1. One channel of speaker wire is open circuit. Connect speaker wire
2. Amplifier integrated circuit is damaged. Replace the IC of amplifier
Radio samochodowe Bluetooth USB/TF/SD/MMC/RDS
PL
01. Przycisk włącz/wyłącz
02. TR
03. Zmiana stacji radiowej-
Wyszukiwanie automatyczne-
Przycisk programujący
04. Numery stacji radiowych
05. Wyszukiwanie stacji w górę/
Następny utwór / Odebranie
połączenia telefonicznego
06. Wyświetlacz
07. Odbiornik pilota
08. Wejście USB
09. Wejście AUX
10. Gniazdo na kartę TF
11. Regulacja głośności / efekty dźwiękowe
12. Wyszukiwanie stacji radiowych w dół /
Poprzedni utwór / Rozłączenie połączenia
telefonicznego
13. Wejście na mikrofon
14. Informacje RDS AF/TA
15. Tryb pracy
16. Informacja RDS PTY/Zegar
17. Gniazdo na kartę SD
OPIS PRZEDNIEGO PANELU RADIA
OPIS FUNKCJI PILOTA
01. Przycisk włącz/wyłącz
02. Zmiana częstotliwości
03. Automatyczne wyszukiwanie
stacji- zapis stacji
04. Przycisk 1/ Zatrzymaj/Włącz utwór
05. Przycisk 2/ Odtwarzanie od początku
06. Przycisk 4/ Wybór losowy
07. Przycisk 5/ Ostatnie 10 utworów
08. Cyfrowy wybór utworów
09. Menu RDS
10. Następny utwór
11. Zmniejszenie głośności
12. Wybór efektu dźwiękowego
13. Tabela częstotliwości zastępująca RDS
14. Poprzedni utwór
15. Wyciszenie
16. Stereo
17. Przycisk 3/ Powtórz
18. Przycisk 6/ Następne 10 utworów
19. Wyświetlenie ustawień
20. Zwiększenie głośności
21. Informacje drogowe RDS
1. PODSTAWOWE FUNKCJE
• Włączenie/wyłączenie: Wciśnij na krótko przycisk, aby włączyć lub wył. urządzenie.
• Pokrętło do regulacji głośności / Zmiana efektu dźwiękowego: W celu regulacji
głośności, przekręć pokrętłem. Przyciskaj pokrętło szybkimi ruchami, aby zmienić efekt
dźwiękowy: Volume-BASS-TREBLE-BAL-FAD-EQ OFF/ON-LOUD OFF/ON-BT OFF/ON-ID3
ON/OFF. Jeśli wybierzesz odpowiednią tonację, przekręć pokrętłem w lewo lub w prawo,
aby zatwierdzić wybór.
• Wyświetlacz: Pokazuje częstotliwości radiowe oraz zawartość nośników TF/SD/USB.
• Zmiana stacji radiowej /Wyszukiwanie automatyczne/Przycisk programujący:
Podczas szukania stacji, naciśnij szybko ten przycisk, aby zmienić nazwę stacji na: FM1-
FM2-FM3. Długie wciśnięcie spowoduje wyszukanie i zapamiętanie stacji radiowej
automatycznie pod numerami 1-6.
• Numery zapamiętanych stacji radiowych: Kiedy znajdziesz interesującą cię stację,
przytrzymaj dłużej przycisk z przedziału 1-6, aby zapisać daną stację pod jednym z tych
numerów. Jeśli przytrzymasz przycisk 2, a następnie wybierzesz go ponownie, pojawi się
zapisana pod nim stacja.
• Wyszukiwanie stacji radiowych w dół/Poprzedni utwór: Naciśnij szybko przycisk,
aby przeszukać częstotliwości. Przeszukiwanie zakończy się, kiedy radio odnajdzie
najbliższą stację. Wciśnij przycisk na dłużej (ok. 3 sekundy), aby ręcznie przeszukać
częstotliwości. Następnie wciskaj przycisk szybko, aby znaleźć stację. Jeśli nie wciśniesz
go przez 5 sekund, funkcja wyszukiwania zostanie wyłączona.
• Wyszukiwanie stacji radiowych w górę/Następny utwór: Naciśnij szybko przycisk,
aby przeszukać częstotliwości w górę. Przeszukiwanie zakończy się, kiedy radio odnajdzie
najbliższą stację. Wciśnij przycisk na dłużej (ok. 3 sekundy), aby przeszukać częstotliwości
ręcznie. Następnie wciskaj przycisk szybko, aby odnaleźć stację. Jeśli nie wciśniesz go
przez 5 sekund, funkcja wyszukiwania zostanie wyłączona.
• Tryb pracy: Wciśnij szybko przycisk, aby zmienić tryb pracy: Radio-USB-SD-BT-AUX IN.
• Zegar: Naciśnij szybko przycisk, aby wyświetliła się aktualna godzina. Aby ustawić
zegar na odpowiednią godzinę, wciśnij przycisk na dłużej, aż godzina zacznie migać,
wtedy za pomocą pokrętła do regulacji głośności (przekręcaniem go w prawo/lewo)
-4- -5-

możesz zmienić godzinę.
• Wejście AUX: Naciśnij szybko przycisk „Mode”, aby przejść do wejścia AUX. Po
podłączeniu do niego urządzenia zewnętrznego, możesz odtwarzać swoją muzykę.
• Gniazdo TF/SD: Włóż kartę TF/SD do gniazda, naciśnij przycisk „Mode”, aby przejść do
trybu TF/SD. Urządzenie odtworzy pliki muzyczne w formatach MP3/WMA.
• Wejście USB: Włóż swoje urządzenie przenośne do gniazda USB. Radio zacznie
odtwarzać nagraną na nim muzykę.
• TF/SD/MMC:
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij >II (przycisk
służący do zatrzymywania i odtwarzania utworu).
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij >>I radio
odtworzy następny utwór.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśni I<< radio
odtworzy poprzedni utwór.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij przycisk INT.
Radio odtworzy wszystkie utwory.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij przycisk RPT.
Radio będzie powtarzało odtwarzany utwór.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij przycisk RDM.
Radio będzie odtwarzać utwory losowo.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda, szybko naciśnij przycisk
– radio będzie odtwarzać 10 ostatnich utworów. Długie wciśnięcie przycisku spowoduje
odtworzenie ostatniego utworu.
- Włóż kartę TF/SD/MMC lub urządzenie USB do gniazda. Wybór +10/6 spowoduje
odtworzenie 10 następnych utworów. Długie wciśnięcie spowoduje odtworzenie
następnego utworu.
14. TR: Po włączeniu radia, jego kolor będzie się zmieniać co 3 sekundy. Szybkie
wciśnięcie przycisku spowoduje zatwierdzenie tylko jednego koloru. Dwukrotne, szybkie
wciśnięcie przycisku zmienia kolor automatycznie. Przyciśnięcie przycisku na dłużej
wyłączy kolorowe podświetlenie.
2. FUNKCJA RDS:
1. Kiedy radio jest włączone, informacje RDS powinny wyświetlać się automatycznie.
Obsługa tej funkcji przebiega tak samo, jak obsługa radia FM.
2. W trybie MP3, naciśnij szybko przyciski AF/TA oraz PTY, aby uruchomić RDS. Informacje
zostaną wyświetlone automatycznie po upływie 10-15 sekund. Jeśli naciśniesz ponownie
przyciski AF/TA oraz PTY, zostaną one wyłączone, a radio zacznie odtwarzać muzykę z
urządzenia USB lub z karty SD.
3. Funkcja EON (informacje o programach innych stacji)
Przeszukuje inne sieci i stacje nadające programy o wybranej tematyce w sposób
automatyczny. Po wybraniu funkcji, wyszukana zostanie inna stacja, zatrzymując
dotychczasowy tryb odtwarzania.
Funkcja AF (częstotliwości alternatywne)
Dostosowuje najmocniejszą częstotliwość sygnału danej stacji radiowej podczas
przemieszczania się samochodu.
5. Funkcja TP/TA (informacje drogowe)
6. Funkcja PS (nazwa stacji, 8 znaków)
7. Funkcja PTY (typ programu)
3. Funkcja Bluetooth
1. Bluetooth jest włączany domyślnie po włączeniu radia. Wciśnij szybko przycisk MODE,
aby wybrać BT MODE (funkcję Bluetooth). Wtedy funkcja Bluetooth jest włączona, a jej
symbol widnieje się na wyświetlaczu. Symbol Bluetooth przestanie się wyświetlać, jeśli
telefon komórkowy pomyślnie połączy się z radiem.
2. Poprzez Bluetooth możesz odtwarzać muzykę ze swojego telefonu komórkowego.
3. Podczas korzystania z funkcji Bluetooth, wciśnij szybko przycisk , aby odebrać lub
rozłączyć połączenie telefoniczne.
4. Parametry techniczne
Radio:
Pasmo częstotliwości FM/RDS-------------------------------------------87.5MHz-108MHz
Czułość FM/RDS -----------------------------------------------------------------FM<26dB
FM/RDS sygnał/poziom szumu S/N------------------------------------------------->45db
Funkcje USB/MMC/SD:
Charakterystyka częstotliwościowa----------------------------------100Hz-10kHz(+10dB)
Przepływność danych MP3------------------------------------------------------8-320kbps
Balans kanałów dźwiękowych--------------------------------------------------------<3dB
Rozdzielenie kanałów -------------------------------------------------------------- <22dB
Stosunek sygnału do szumu--------------------------------------------------------->55dB
Maksymalne napięcie elektryczne--------------------------------------------------12V DC
Rzeczywista moc wyjściowa--------------------------------------------------4*25W/14.4V
Impedancja głośników ------------------------------------------------------------4-8 Ohm
Wymiary------------------------------------------------180mm(W)x52mm(H) vx115mm(L)
5. Często występujące problem
Nic nie pojawia się na wyświetlaczu:
• Żółty kabel nie jest podłączony do baterii.
Upewnij się, że żółty kabel jest poprawnie podłączony do baterii.
• Bezpiecznik czerwonego kabla jest otwarty. Wymień bezpiecznik.
Z urządzenia nie wydobywa się żaden dźwięk
• Brak zasilania. Podłącz kabel zasilający.
• Kabel z głośnika nie jest podłączony. Podłącz kabel głośnikowy.
• Nagrane utwory na nośniku zewnętrznym nie są w odpowiednim formacie. Sprawdź
zawartość nośnika zewnętrznego.
-6- -7-

• Złota końcówka czytnika na nośniku zewnętrznym jest zabrudzony. Przeczyść czytnik
czystym alkoholem.
Urządzenie gra zbyt cicho, szumi
• Wysoki opór elektryczny. Odłącz i podłącz zasilanie jeszcze raz.
Antena jest źle podłączona. Wciśnij dobrze wtyczkę anteny.
Z jednego głośnika nie wydobywa się dźwięk Kabel głośnikowy nie jest prawidłowo
podłączony. Podłącz poprawnie kabel głośnikowy.
Wzmacniacz układu uległ uszkodzeniu. Wymień wzmacniacz układu scalonego.
Player mit radio Bluetooth USB/TF/SD/MMC/RDS
DE
01. ON/OFF Taste
02. TR
03.Radiosender wechseln /
Automatische Suche / Speichertaste
04. Senderspeicher 1.2.3.4.5.6
05. Sendersuchlauf + / Nächster Titel
06. LCD
07. Sensor für Fernbedienung
08. USB-Steckplatz
RADIO
Tasten - Fernbedienung
01. An/Aus Taste
02. Quellenwahl Radiobetrieb
03. APS Automatischer Suchlauf
04. Taste 1/ Pause/ Play Taste
05. Taste 2/ INTRO (Anspielen aller Tracks)
06. Taste 4/ Radnom
07. Taste 5/ die letzten 10 Titel
08. Digitale Track-Auswahl
09. PTY (Programmtyp)
10. AUFWÄRTS
11. LAUTSTÄRKE
09. AUX-Eingang
10. TF Schlitz
11. Lautstärkeregler / Klangeffekte
12. Sendersuchlauf- / Vorheriger Titel
13. Buchse für Mikrofoneinheit
14. RDS AF/TA
15. Modus
16. Informationen RDS PTY / Uhr
17. SD Schlitz
12. FUNKTIONSWAHL
13. AF(ALTERNATIVE FREQUENZEN)
14. ABWÄRTS
15. Stumm Taste
16. Stereo
17. Taste 3/ Wiederholen
18. Taste 6/ Nächste 10 Titel
19. EQUALIZER (DSP)
20. LAUTSTÄRKE +
21. TA (VERKEHRSFUNK)
1. Gerät ein- und ausschalten Drücken Sie diese Taste kurz, um das Gerät ein- oder
auszuschalten.
2. Lautstärke -Drehknopf / Klangeinstellungen: Drehen Sie den Regler, um die
Lautstärke einzustellen. Drücken Sie wiederholt den Regler, um die Klangeffekte
umzuschalten: Volume—BASS—TREBLE—BAL—FAD---EQ OFF/ON---LOUD OFF/ON---
BT OFF/ON—ID3 ON/OFF . Wenn Sie den benötigten Modus auswählen, können Sie den
Lautstärkeregler nach rechts oder links drehen.
3. LCD: Das Display zeigt die Radiofrequenz und den Inhalt von SD/USB an.
4. Radiosender wechseln / Automatische Suche / Speichertaste ton:
Drücken Sie diese Taste im Radiomodus, um AF/ TA auszuschalten und in den UKW-
Modus zu wechseln. Drücken Sie diese Taste kurz, um den Bandbereich zu wechseln:
FM1-FM2- FM3. Halten Sie die Taste gedrückt, um automatisch Radiosender zu suchen
auf den Senderplätzen (1-6) zu speichern.
5 Senderspeicher Wenn Sie einen interessanten Sender finden, wächlen Sie eine Taste
von dem Bereich 1-6, um den Sender unter dieser Nummer zu programmieren. Wenn Sie
die Taste 2 halten, und diese wiederdrücken, kommt der darunter programmietrte
Sender.
6. Suche rückwerts/vorheriges Titel: Wenn Sie im Radiomodus einen Sender gefunden
haben, der Ihnen gefällt, dann können Sie eine beliebige Nummerntaste (1-6) gedrückt
halten, bis der Radiosender darunter gespeichert wurde. Sie können beispielsweise die
Nummer 2 drücken und beim nächsten Mal, wenn Sie die Nummer 2 drücken, wird der
Sender direkt aufgerufen.
7. Suche vorwärts/nächstes Lied (search forward /Next song)Drücken Sie kurz die
Taste, um die Sendersuche vorwerts zu starten. Der Suchlauf wird beendet, wenn das
Radio den ersten Sender findet.Drücken Sie die Taste länger (ca. 3 Sekunden), um die
manuale Sendersuche zu starten.Danachfin finden Sie den Sender nach einem kurzen
drücken der Taste. Wenn Sie innerhalb von 5 Sekunden die Taste nicht drücken, wir die
Suchefunktion
8. ArbeitsmodusDrücken Sie schnell die Taste, um den Arbeitsmodus zu wechseln:
Radio—USB—SD –BT--AUX IN.
9. Uhrzeit: Drücken Sie diese Taste, um die aktuelle Zeit einzublenden. Wenn Sie die
Taste gedrückt halten, bis die Uhrzeit blinkt, dann können Sie den Regler kurz drücken
und nach rechts oder links drehen, um die Zeit (Stunde/Minute) einzustellen.
10 AUX Eingang Drücken Sie schnell die Taste „MODE” um in den AUX Eingang
wechseln. Nachdem ein externes Audiogerät angeschlossen wird, kann die dort
gespeicherte Musik abgespielt werden.
11. TF Slot /SD Slot: Stecken Sie TF/SD-Karte in einen Slot. Drücken Sie MODE-Taste -
das Gerät wird in TF/SD Modus geändert. Songs ((MP3/WMA) können Sie jetzt aus die
TF/SD-Karte hören.
-8- -9-

12. USB-Steckpaltz Setzen Sie den USB-Stick in den USB-Steckplatz. Es wird die Musik
vom USB-Stick gelesen.
13.1) Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie kurz (die Play/Pause
Taste >II ) um die Wiedergabe zu staren und um die Wiedergabe zu unterbrechen.
2) Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie kurz >>I . Es wird der
nächste Titel gewählt. 3). Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie
kurz I<<. Es wird der vorherige Titel gewählt. 4). Setzen Sie die SD/MMC/USB Karte in
den Schlitz, drücken Sie kurz INT. Es werden alle Titel gewählt. 5). Setzen Sie die
SD/MMC/USB Karte in den Schlitz, drücken Sie kurz RPT. Es wird dieser Titel wiederholt.
6). Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie kurz RDM. Es wird ein
zufäliger Titel gespielt. 7). Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie
kurz-10/5. Es werden die letzten 10 Titel gespielt. Langes Drücken – der letzter Titel wird
gespielt. 8). Setzen Sie die SD/MMC/USB Karte in den Schlitz, drücken Sie kurz+10/6.Es
werden die nächsten 10 Titel gespielt. Langes Drücken – der nächste Titel wird gespeilt.
9) Drücken Sie kurz . Der letzte Titel wird gespielt. 10) Drücken Sie kurz .
Der nächste Titel wird gesspielt.
14. TR: Nachdem das Radio eingeschaltet wird, wird die Beleuchtungfarbe in 3 Sekunden
Abstand wächseln. Kurzes Drücken bewirkt, dass eine Farbe ausgewählt wird.
Zweifaches, kurzes Drücken ändert die Beleuchtungsfarbe automatisch. Langes Drücken
bewirkt, dass die Beleuchtung ausgeschaltet wird.
3. RDS-Funktion
1. Das eingeschaltete Radio sollte normalerweise ein RDS-Signal empfangen und wird
RDS-Radiosender automatisch abspielen. Der Betrieb im RDS-Modus ist genauso wie
beim FM-Modus.
2. Drücken Sie die Taste AF/TA und PTY kurz im MP3- Modus, um RDS einzuschalten.
Nach 10-15 Sekunden werden RDS Radiosender automatisch empfangen. Erst wenn Sie
die Taste AF/TA und PTY drücken, um RDS auszuschalten, wird die Musik vom USB-Stick
oder der SD-Karte wieder abgespielt.
3. EON: Umschaltung bei Verkehrsdurchsagen Es werden automatisch andere Sender oder
Senderketten für Verkehrsdurchsagen gesucht und die neueste Durchsage wird
automatisch eingeschaltet, während die derzeitige Wiedergabe angehalten wird.
4. AF: Alternative Frequenzen Es wird automatisch nach der besten Frequenz eines
Radiosenders gesucht. Wenn das Auto zwischen verschiedenen Standorten wechselt.
5. TP: Verkehrsfunk
6. PS: Anzeige des Sendernamens
7. TA: Verkehrsdurchsagen
8. PTY: Senderkennung.
4. Bluetooth-Funktion 1. 1. Bluetooth ist aktiviert, wenn Sie das Radio einschalten.
Drücken Sie schnell die MODE-Taste um den BT MODE wählen (Bluetooth-
funktion).Danach ist die Bluetooth-Funktion aktiviert, und ein Bluetooth Symbol erscheint
auf dem display. Bluetooth Symbol wird nicht verschwinden, wenn Handy verbindet sich
erfolgreich mit dem Radio.2. über Bluetooth können Sie Musik von Ihrem Handy spielen.
3.Wenn Sie die Bluetooth-funktion benutzen, drücken Sie schnell die Taste um die
Verbindung abnehmen oder aufhängen.
5. Technische Daten:
Radio:Frequenzbereich FM/RDS----------------------------------------87.5MHz-108MHz
Empfindlichkeit FM/RDS--------------------------------------------------------FM<26dB
Signal-Rausch-Verhältnis (S/N)---------------------------------------------------->45dB
USB/MMC/SD Funktionen:
Frequenzbereich----------------------------------------------------100Hz-10kHz(+10dB)
MP3 Bitrate--------------------------------------------------------------------8-320kbps
Kabelabgleich -----------------------------------------------------------------------<3dB
Kanalabstand------------------------------------------------------------------<22dBMP3
Signal-Rausch-Verhältnis---------------------------------------------------------->55dB
Betriebsspannung ----------------------------------------------------------------12V DC
Ausgangsleistung-----------------------------------------------------------4x25W/14.4V
Lautsprecherimpedanz-------------------------------------------------------4Ohm-8Ohm
Abmessungen-----------------------------------------180mm(W)x52mm(H) vx115mm(L)
6. Störungssuche
Display ist schwarz
1. Gelber Draht ist nicht mit der Batterie + verbunden. Prüfen Sie, ob der gelbe
2. Sicherung des roten Drahts ist offen Draht mit der Batterie verbunden ist + Sicherung
austauschen
Kein Ton 1. Keine Stromversorgung. Verbinden Sie den Netzanschluss.
2. Lautsprecherverdrahtung ist ein offener Stromkreis. Verbinden Sie das
Lautsprecherkabel. 3. SD/MMC-Karte, USB-Stick haben keine Musik im entsprechenden
Format. Überprüfen Sie die Inhalte auf SD/MMC-Karte oder USB-Stick. 4. Die goldenen
Kontakte von SD/MMC -Karte oder USB-Stick sind verschmutzt.
Mit klarem Alkohol reinigen. Leiser Ton (unverständlich). 1. Hoher Energie-
Innenwiderstand. Ersetzen Sie die Stromversorgung.
2. Antenne hat schlechten Kontakt. Ziehen Sie den Antennenanschluss fest
Monospur 1. Ein Kanal der Lautsprecherverdrahtung ist ein offener Stromkreis.
Verbinden Sie das Lautsprecherkabel. 2. Eingebauter Verstärker ist beschädigt
Ersetzen Sie das IC des Verstärkers.
-10- -11-

Radio Bluetooth USB/TF/SD/MMC/RDS
FR
TÉLÉCOMMANDE OPÉRATIONS
1. Allumer/Éteindre
2. Sélecteur de bande
3. Recherche automatique de station, mémoire
4. Numéro 1/ Éteindre/Allumer
5. Numéro 2/ Scanner
6. Numéro 4/ Reproduction aléatoire
7. Numéro 5/ dernières 10 chansons
8. Sélection de chansons numériques
9. Régulation de RDS
10. Chanson suivante
11. Diminution du volume
RADIO:
1. Allumer/Éteindre
2. TR
3. Changement de la radio canal /
Rechercher automatiquement /
Bouton de stockage
4. Mémoire du numéro de la radio
5. Recherche de la radio suivante/
Chanson suivante/répond à l'appel
6. LCD
7. Réception de la télécommande
8. Port USB
9. Entrée AUX
10. Port TF carte
11. Bouton du volume /
sélectionner effet sonore
12. Recherche de la radio
précédente/
chanson précédente /appel
désactivée
13. Prise du microphone
14. RDS AF/TA
15. Mode
16. RDS PTY/Horloge
17. Port SD
12. Réglage d'effet sonore
13.Fréquences alternatives pour
des programmes similaires RDS
14. Dernière chanson
15. Muet
16. Mode stéréo
17. Numéro 3/ Répéter
18. Numéro 6/ suivantes 10 chansons
19. Paramètres d'affichage
20. Augmentation du volume
21. Annonce d'informations de RDS
2.Opération de base
1. Allumer/Éteindre
Appuyez sur le bouton court pour allumer/éteindre l'appareil.
2. Bouton du volume / sélectionner effet sonore
Allumez ce bouton pour régler le volume. Appuyez sur ce bouton court et plusieurs fois
pour changer l'effet sonore suivant :
Volume—BASS—TREBLE—BAL—FAD---EQ OFF/ON---LOUD OFF/ON---BT
OFF/ON—ID3 ON/OFF
Pour sélectionner le mode désiré, tournez le bouton de volume à droite ou à gauche.
3. LCD: Il montre la source de fréquence et le contenu TF/SD/USB.
4.Changement de la radio canal /Rechercher automatiquement /Bouton de stockage
Après activation le mode radio, appuyez sur le bouton une fois pour changer la station:
FM1-FM2-FM3 Appuyez longuement pour rechercher et enregistrer la station de radio
dans le numéro (1-6) automatiquement.
10. Entrée AUX: Appuyez sur le bouton pour activer la mode AUX in. Vous pouvez écouter
de la musique par la connexion à l'entrée AUX.
11.TF port /SD port: Insérez la carte TF/SD dans la fente appropriée. Appuyez sur le
bouton MODE pour activer le mode TF/SD. Vous pouvez reproduire la musique
(MP3/WMA) de la carte TF/SD.
12.USB port: Insérez la mémoire flash dans l'entrée (8) USB, pour reproduire la musique.
13.1). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court >II comme une
pause, appuyez à nouveau pour continuer la reproduction.
2). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court >>I, il reproduira la
chanson suivante.
3). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court I<<, il reproduira la
chanson précédente.
4). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court INT c'est scanner
5). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court RPT c'est la fonction
de répétition.
6). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court RDM c'est la fonction
de la reproduction aléatoire.
7). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court -10/5 c'est la
fonction de la dernières 10 chansons. Appuyez sur le button longtemps c'est la
fonction de la dernière chanson.
8). Insérez TF/SD/MMC/USB dans port, appuyez sur le button court +10/6 c'est la
fonction de 10 chansons suivantes. Appuyez sur le button longtemps c'est la fonction
de la chanson suivante.
14. TR: Lorsque vous allumez l'appareil, les couleurs changent automatiquement
pendant les 3 secondes. Appuyez sur le bouton court pour sélectionner la couleur,
appuyez deux fois pour revenir au changement aléatoire de couleurs. Appuyez sur le
bouton longtemps pour éteindre l'éclairage de l'écran.
.
3. RDS opération:
1.La fonction de RDS est activée automatiquement lorsque vous allumez la radio. Les
fonctions RDS sont les mêmes pour toutes les bandes.
2. Dans la mode MP3 activé, appuyez sur le bouton AF/TA et PTY pour allumer en mode
de radio RDS. La radio est activé après 10-15 secondes. Pour désactiver la radio RDS et
revenir au mode MP3, appuyez sur la touche AF/TA et PTY. Vous pouvez écouter de la
musique de port USB et SD.
3. EON: Information sur d'autres réseaux de radio
Recherches les autres réseaux et stations diffusant des programmes de manière
automatique. Après avoir sélectionné la fonction, la plus sophistiquée sera une autre
station, l'arrêt du mode de lecture en cours.
4. AF: Fréquences alternatives: Il régle la plus haute de la fréquence du signal d'une
station de radio lors
-12- -13-

la voiture déplace
5. TP: Identification des programmes de trafic réseau
6. PS: Nom du réseau radio
7. TA: Informations d'identification du trafic
8. PTY: Type de programme
4. Bluetooth opération
1. Mode Bluetooth est activé automatiquement lorsque l'appareil démarre. Appuyez sur le
bouton MODE pour activer le mode Bluetooth. Le symbole Bluetooth affiché sur l'écran.
Après la connexion d'appareils avec votre Smartphone, le symbole Bluetooth disparaît.
2. Après avoir activé le mode Bluetooth, vous pouvez lire les fichiers sur votre
Smartphone.
3. En mode Bluetooth, appuyez sur le bouton court pour répondre au téléphone.
5. Paramètres techniques:
Tuner de radio:
FM/RDS Gamme de fréquences-----------------------------------------87.5MHz-108MHz
FM/RDS Sensibilité ---------------------------------------------------------------FM<25dB
FM/RDS Rapport signal sur bruit (S/N)----------------------------------------------->45dB
USB/MMC/SD:
Réponse de fréquence ----------------------------------------------100Hz-10kHz(+10dB)
Débit binaire MP3----------------------------------------------------------------8-320kbps
Balance des canaux -------------------------------------------------------------------<3dB
Séparation des canaux -------------------------------------------------------------- <22dB
MP3 Rapport signal sur bruit (S/N)--------------------------------------------------->55dB
Tension nominale -------------------------------------------------------------------12V DC
Puissance de sortie -----------------------------------------------------------4x25W/14.4V
Impédance -------------------------------------------------------------------------4-8Ohm
Dimensions ----------------------------------------------180mm(L)x52mm(H) vx115mm(L)
6. Solution de problèmes:
Écran LCD n'affiche pas: 1. Le fil jaune n'a connecté pas à la batterie +. Branchez le
câble jaune à la batterie + 2. Le fusible est brûlé Changer le fusible
Pas de son
1. L'appareil ne se allume pas: Branchez le cordon d'alimentation.
2. Il n'est pas connecté l'haut-parleurs: Branchez le câble du haut-parleur.
3. le format de fichier dans la carte SD/MMC ou la mémoire flash ne sont pas lu
Vérifiez les formats stockés sur votre carte SD / MMC ou mémoire flash.
4. Connecteurs SD/MMC cartes ou mémoire flash sont sales cause le brouillage de la
bonne connexion. Nettoyez les connecteurs avec de l'alcool éthylique.
Faible niveau sonore (pas clair)
1. Impédance de sortie trop haut.
2. L'antenne n'est pas connecté correctement. Serrez le connecteur d'antenne.
Signal stéréo n'est pas reçu
1. Canal du haut-parleur n'est pas connecté. Branchez le câble du haut-parleur.
2. Circuit intégré de l'amplificateur est endommagé. Remplacez l'amplificateur
Remplacez la batterie
Radio Bluetooth USB/TF/SD/MMC/RDS
ES
RADIO
1. Botón ON/OFF
2. TR
3. Cambio de emisora /Búsqueda
automática/Botón de memoria
4. Número de presintonía guardada
5. Botones de búsqueda y avance
de pistas/Recibir llamada
6. Pantalla LCD
7. Receptor del control remoto
8. Toma de entrada USB
CONTROL REMOTO:
1. Botón OFF
2. Selector de bandas
3. Búsqueda automática
de emisoras, memoria
4. Número 1/ Stop/Play
5. Número 2/ Escaneo
6. Número 4/ Reproducción aleatoria
7. Número 5/ la última pista
8. Selección de archivos digitales
9. Ajustes de RDS
10. Avanzar una pista
9. Toma de entrada AUX
10. Entrada de tarjetas TF
11. Ajuste del volumen/ Ecualizador
12. Botones de búsqueda y retroceso de
pistas/Finalizar llamada
13. Micrófono
14. RDS AF/TA
15. Modo
16. RDS PTY/Reloj
17.Entrada de tarjetas SD
11. Bajar el volumen
12. Ajuste de efectos de sonido
Frecuencias alternativas, para
programas similares RDS
14. La última pista
15. Mute
16. Modo estéreo
17. Número 3/ Repetir
18. Número 6/ próximas 10
pistas
19. Mostrar los ajustes
2.Manejo
1. Botón on / off
Mantenga presionado para encender/apagar el equipo.
2. Ajuste del volumen/ Ecualizador
Gire para regular el volumen. Para seleccionar el tipo de ecualizador:
Volumen—BASS—TREBLE—BAL—FAD---EQ OFF/ON---LOUD OFF/ON---BT
OFF/ON—ID3 ON/OFF
Para seleccionar el modo deseado, gire el botón de volumen hacia la derecha o
izquierda.
-14- -15-

3. Pantalla LCD
Muestra las frecuencias y contenido de fuentes de TF/SD/USB.
4. Cambio de emisora /Búsqueda automática/Botón de memoria. Una vez activado el
modo de radio, presione una vez para cambiar de emisora: FM1-FM2-FM3
Mantenga presionado para buscar las emisoras automáticamente y para grabar en
presintonías 1-6.
5. Número de presintonía guardada (1.2.3.4.5.6). Para grabar la emisora seleccionada,
mantenga presionado botón con número 1-6. Una vez grabado la emisora, podrás elegir
la misma emisora al pulsar el botón con número seleccionado.
6. Búsqueda de emisoras hacia atrás /Pista anterior
Una vez activado el modo de radio, mantenga presionado el botón para sintonizar las
emisoras hacia atrás. La búsqueda se detiene cuando la unidad recibe una emisora.
Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado el botón
por 3 segundos para localizar la frecuencia aproximada y, a continuación, presione el
botón varias veces para ajustar la frecuencia deseada con mayor precisión.
7. Búsqueda de emisoras hacia delante /Avanzar una pista
Una vez activado el modo de radio, mantenga presionado el botón para sintonizar las
emisoras hacia delante. La búsqueda se detiene cuando la unidad recibe una emisora.
Si conoce la frecuencia de la emisora que desea escuchar, mantenga presionado el botón
por 3 segundos para localizar la frecuencia aproximada y, a continuación, presione el
botón varias veces para ajustar la frecuencia deseada con mayor precisión.
8. Modo: Presione para cambiar de modo: Radio—USB—SD –BT--AUX IN.
9. Reloj: Presione el botón para mostrar el reloj. Para ajustar el reloj, mantenga
presionado el botón. Gire el botón de ajuste del volumen hacia izquierda o derecha para
ajustar la hora/los minutos.
10. Toma de entrada AUX: Presione el botón para activar el modo AUX in. Podrás
reproducir la música de los fuentes conectados a la entrada AUX in .
11. Entrada TF /Entrada SD: Inserte la tarjeta TF/SD en la ranura correspondiente.
Presione el botón MODE para activar el modo TF/SD. Podrás reproducir los archivos
(MP3/WMA) de las tarjetas TF/SD
12. Entrada USB: Inserte la memoria flash en la entrada (8)USB, para reproducir los
archivos de la memoria flash.
13.1). Inserte TF/SD/MMC/USB en la entrada, presione >II en cuanto pausado, presione
otra vez para seguir reproduciendo.
2).Inserte TF/SD/MMC/USB en la entrada, presione >>I, para reproducir la próxima pista.
3).Inserte TF/SD/MMC/USB en la entrada, presione I<<, para reproducir la pista anterior.
4). Inserte TF/SD/MMC/USB en la entrada, presione el botón INT para navegar.
5). Inserte TF/SD/MMC/USB en la entrada, presione el botón RPT para repetir.
6). Inserte TF/SD/MMC/USB en la entrada, presione el botón RDM para activar la
reproducción aleatoria.
7). Inserte TF/SD/MMC/USB en la entrada, presione el botón -10/5 para omitir 10
pistas anteriores. Mantenga presionado para seleccionar la última pista.
8). Inserte TF/SD/MMC/USB en la entrada, presione el botón -10/5 para omitir 10 pistas
posteriores. Mantenga presionado para cambiar de modo
14. Al encender el equipo. Los colores se cambian automáticamente cada 3 segundos.
Presione el botón para seleccionar el color, presione dos veces para volver a cambio
aleatorio de los colores. Mantenga presionado el botón para desactivar la retro-
iluminación de la pantalla.
3. Función RDS:
1.La función de RDS se activa automáticamente al encender la radio. Funciones RDS son
las mismas para todas las bandas.
2. Al tener el modo MP3 activado, presione el botón AF/TA y PTY para entrar en modo de
radio RDS. La radio se activará tras 10-15 segundos. Para desactivar la radio RDS y
volver al modo MP3, presione el botón AF/TA y PTY. Podrás volver a escuchar la música
de los fuentes USB y SD.
3.EON: Información sobre otras redes de emisoras
Activa la sintonización automática de programas de tráfico. Si se recibe un programa de
tráfico, el equipo lo reproducirá pausando lo que se estaba reproduciendo, para luego
volver a reproducirlo en cuanto el programa se termine.
4. AF: Frecuencias alternativas
Se sintonizará el programa según el código PI de identificación de la región. Si el
vehículo entre en otra zona.
5. TP: Identificación de red con programas de tráfico
6. PS: Nombre de la red de emisoras
7. TA: Identificación de información sobre el tráfico
8. PTY: Tipo de programa
4.Función de Bluetooth
1. El modo de Bluetooth se activa automáticamente al encender el equipo. Presione el
botón MODE para activar el modo Bluetooth. El símbolo de Bluetooth se muestra en la
pantalla. Tras emparejar el equipo con tu Smartphone, el símbolo de Bluetooth
desaparece.
2. Tras activar el modo de Bluetooth, podrás reproducir los archivos de tu Smartphone.
3. Tras activar el modo de Bluetooth, podrás recibir las llamadas a través del equipo.
4.FICHA TÉCNICA:
Sintonizador de radio:
Rango de sintonización FM/RDS-----------------------------------------87.5MHz-108MHz
Sensibilidad FM/RDS-------------------------------------------------------------FM<26dB
Relación señal-ruido (S/N) FM/RDS-------------------------------------------------->45dB
USB/MMC/SD:
Respuesta de frecuencia---------------------------------------------100Hz-10kHz(+10dB)
-16- -17-

Tasa de bits MP3----------------------------------------------------------------8-320kbps
Balance de canales------------------------------------------------------------------<3 dB
Separación de canales ------------------------------------------------------------ >22dB
Relación señal-ruido (S/N)---------------------------------------------------------->55dB
Voltaje nominal ---------------------------------------------------------------------12V DC
Potencia de salida-------------------------------------------------------------4x25W/14.4V
Impedancia de altavoces ----------------------------------------------------------4-8 Ohm
Dimensiones-----------------------------------180mm(Anch.)x52mm(Alt.) vx115mm(Prof.)
6. SOLUCIÓN DE PROBLEMAS: Pantalla LCD no enciende: 1. El cable amarillo no ha
sido conectado a la batería +: Conecte el cable amarillo a la batería. 2. Fusible está
quemado: Cambia el fusible No se emite el sonido: 1. El equipo no enciende. Conecte el
cable de alimentación. 2. No se ha conectado los altavoces: Conecte el cable de los
altavoces. 3. El formato de archivo en tarjeta SD/MMC o memoria flash no soportado por
el equipo: Comprueba los formatos guardados en tu tarjeta SD/MMC o memoria flash.
4. Conectores de tarjetas SD/MMC o memoria flash están sucios, lo que impide su
conexión correcta: Limpie los conectores con alcohol etílico.
Sonido bajo (saltos de sonido): 1. Impedancia de salida demasiado alta. Reemplaza la
batería 2. Antena no está conectada correctamente: Apriete el conector de la antena.
No se recibe señal estéreo: 1. Uno de los canales de altavoces no se ha conectado:
Conecte el cable de los altavoces. 2. Amplificador de potencia en circuito integrado este
defectuoso. Reemplaza el amplificador
Radio Bluetooth USB/TF/SD/MMC/RDS
IT
RADIO
1. Tasto di accensione / spegnimento
2. TR
3. Impostazioni radio / ricerca
automatica /tasto di programmazione
4. Il numero di stazioni radio
5. Ricerca delle stazioni UP / Prossimo
brano/ Rispondere alla chiamata
6. Display
7. Ricevitore telecomando
8. Porta USB
9. Porta AUX
10. Slot per le schede TF
11. Regolazione del volume / selezione
degli effetti sonori
12. Ricerca delle stazioni DOWN/ brano
precedente / treminare la chimata
13. Ingresso del microfono
14. Informazioni RDS AF / TA
15. Modalità di lavoro
16. Informazioni RDS PTY / orologio
17. Slot per scheda SD 17.
Descrizione delle funzioni del telecomando
01. Tasto di accensione / spegnimento
02. Modifica della frequenza
03. Ricerca automatica delle stazioni,
memorizzazione delle stazioni
04. Pulsante 1/ Ferma / Riproduci brano
05. Pulsante 2/ Riproduci dall'inizio
06. Pulsante 4/ Scelta casuale
07. Pulsante 5/ Ultimi 10 brani
08. Selezione digitale dei brani
2. Funzioni di base
1. Accensione / spegnimento
Premere il tasto per accendere / spegnere il dispositivo.
2. Manopola per regolare il volume / Cambiare l'effetto sonoro
Per regolare il volume, girare la manopola. Girare veoce la manopola per modificare
l'effetto sonoro:
Volume—BASS—TREBLE—BAL—FAD---EQ OFF/ON---LOUD OFF/ON---BT
OFF/ON—ID3 ON/OFF
Se si seleziona il tono appropriato, girare la manopola verso sinistra o verso destra per
confermare la scelta.
3. Display
Indica la frequenza radio e il contenuto dei mezzi di comunicazione TF / SD / USB.
4. Cambiare stazione radio/ Ricerca automatica / Pulsante di programmazione
Durante la ricerca della stazione, premere rapidamente il pulsante per cambiare il nome
della stazione a: FM1-FM2-FM3
Premere a lungo il pulsante causa il salvataggio automaticao delle stazione radio ai
numeri 1-6.
5. Numero delle stazioni salvati
Quando trovi la stazione interessante, tieni premuto il pulsante più a lungo sul numero1-
6 per salvare la stazione in uno di questi numeri. Se si tiene premuto il tasto 2, e poi
scegliere di nuovo, la stazuibe sara' salvata sotto questo numero
6. Ricerca delle stazioni DOWN/ brano precedente
Prema il tasto per trovare una frequenza. La ricerca si interrompe quando la radio trova
la stazione più vicina.
Premere il tasto più a lungo (v. 3 secondi) per cercare manualmente la frequenza. Quindi
premere il tasto rapidamente per trovare una stazione. Se non si preme per 5 secondi, la
funzione di ricerca sarà disabilitata.
7. Ricerca delle stazioni UP/ brano successivo
Premere il tasto rapidamente per cercare la frequenza, ricerca termina quando la radio
trova la stazione più vicina. Premere il tasto più a lungo (circa. 3 secondi) per cercare la
frequenza manualmente. Quindi premere il tasto rapidamente per trovare una stazione,
se non si preme per 5 secondi, la funzione di ricerca sarà disabilitata.
8. Modalità operativa
09. Menu RDS
10. Brano successivo
11. Riduzione del volume
12. Selezionamento del effetto sonoro
13.Tabella delle frequenze che
sostituiscono la RDS
14. Brano precedente
15. Muto
16. Stereo
17. Pulsante 3/ Ripetizione
18. Pulsante 6/ Prossimo 10 brani
19. Visualizzazione delle impostazioni
20. Alzare il volume
21. Informazioni stradali RDS
-18- -19-

Premere il tasto per cambiare la modalita': Radio—USB—SD –BT--AUX IN.
9. Orologio
Premere il tasto rapidamente per visualizzare il tempo corrente.
Per impostare l'orologio, tenere premuto il pulsante cosi che l'ora che si visualizza
comincia a lampeggiare, quindi utilizzando la manopola per regolare il volume (ruotando a
destra / sinistra), è possibile modificare il tempo.
10. Porta AUX Premere il pulsante "Mode" per passare alla modalita' AUX. Dopo aver
collegato il dispositivo esterno, è possibile riprodurre la vostra musica
11. Porta TF/SD Inserire la SD TF card, premere il pulsante "Mode" per passare alla TF /
SD. Il dispositivo riproduce file musicali in formato MP3 / WMA.
12. Porta USB
Inserisci il suo dispositivo nella porta USB. La radio comincia a riprodurre i brani registrati
sulla chiavetta.
13.1) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto >II (pulsante
per arrestare e riprodurre un brano).
2) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto >>I.
Radio riproduce il brano successivo.
3) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto I<<.
Radio riproduce il brano precedente.
4) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto INT.
La radio riproduce tutti i brani.
5) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto RPT.
La radio riproduce solo il brano corrente per tutto il tempo.
6) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto RDM.
La radio riproduce i brani in modo casuale.
7) Inserisci TF/SD/MMC card oppure il dispostivo USB, premere il tasto -15/5 la radio
riproduce ultimi 10 brani. Quando si tiene premuto il bottone, la radio riproduce ultimo
brano.
8) Inserisci TF/SD/MMC card oppure il dispostivo USB. Quando si sceglie +10/6 vengono
riprodotti 10 brani successivi. Quando si preme vengono riprodotti 10 brani
successivi. Quando si tiene premuto il bottone, la radio riproduce ultimo brano. 14. TR
Quando si accende la radio, il suo colore cambia ogni 3 secondi. Quando si preme il
pulsante viene approvato un solo colore. Premendo il pulsante due volte la radio cambia il
colore automaticamente. Tenendo premuto il bottone la retroilluminazione si spegne.
3. Funzione RDS
1. Quando la radio è accesa, le informazioni RDS dovrebbero visualizzarsi
automaticamente.
2. In modalità MP3, premere rapidamente i pulsanti AF/TA e PTY, per avviare RDS. Le
informazioni vengono visualizzate automaticamente dopo 10-15 secondi. Se si preme
nuovamente i pulsanti AF/TA e PTY si spengono e la radio inizia a riprodurre la musica da
un dispositivo USB o una scheda SD.3. Funzione EON Cerca le altre stazioni che
trasmettono programmi su un argomento prescelto in modo automatico. Dopo aver
selezionato la funzione, la radio trova un'altra frequenza pero' non cambia la riproduzione
corrente.
4. Funzione AF (frequenze alternative)
Regola la frequenza più forte del segnale quando ci si sposta in auto.
5. Funzione TP / TA (informazioni sul traffico)
6. Funzione PS (nome della stazione, 8 caratteri)
7. Funzione PTY (tipo di programma)
4. Funzione Bluetooth:
1. Bluetooth si attivata automaticamente una volta quando si accende la radio. Premere il
tasto MODE per selezionare BT MODE (funzione Bluetooth). Quando la funzione Bluetooth
è attivata il simbolo appare sul display. Simbolo Bluetooth scompare una volta connesso il
telefono cellulare.
2. Attraverso la funzionabluetooth si puo' riprodurre i brani musicali registrati sul
cellulare.
3. Durante l'utilizzo della funzione bluetooth, per rispondere terminare la chiamata
bisogna premere il tasto.
5. Dati tecnici:
Radio:
Banda di frequenza FM / RDS ------------------------------------------ 87.5MHz-108MHz
Sensibilità FM / RDS ------------------------------------------------------------ FM<26dB
S / N -------------------------------------------------------------------------------->45dB
Funzioni USB/MMC/SD:
Frequenza ------------------------------------------------------- 100 Hz-10 kHz (+10 dB )
Velocità dati MP3 -------------------------------------------------------------- 8-320kbps
Equilibrio canali audio -------------------------------------------------------------- <3 dB
Separazione canali ----------------------------------------------------------------- <22dB
Il rapporto segnale-rumore --------------------------------------------------------- >55dB
La tensione massima -------------------------------------------------------------- 12V DC
La potenza effettiva -------------------------------------------------------- 4x25W / 14.4V
mpedenza altoparlante------------------------------------------------------------ 4-8 Ohm
Dimensioni----------------------------------------------180mm(W)x52mm(H) vx115mm(L)
6. Possibili problemi durante l'uso:
Sul display non si visualizza niente
1. Cavo giallo non e' attacato alla batteria. Assicurarsi che il cavo giallo sia collegato
correttamente alla batteria. 2. Fusibile del cavo rosso è aperto. Sostituire il fusibile.
-20- -21-

Dal dispositivo non si sente nessun suono. 1. Alimentazione mancante
Collegare il cavo di alimentazione. 2. Il cavo dell'altoparlante non è collegato.
Collegare il cavo dell'altoparlante. 3. Brani registrati sul dispositivo esterno non sono nel
formato corretto. Controllare il contenuto della memoria esterna. 4. Lettore è sporco
Pulire il lettore con l'alcool puro.
Il dispositivo riproduce la voce bassa. 1. Alta resistenza elettrica. Scollegare e
ricollegare di nuovo l'alimentazione. 2. L'antenna non è collegata correttamente. Inserire
bene la spina dell'antenna destra.
Da un altoparlante non si sente alcun suono.1. Cavo dell'altoparlante non è collegato
correttamente. Collegare correttamente il cavo dell'altoparlante.
2. Amplificatore del circuito integrato è danneggiato. Sostituire amplificatore del circuito.
Connection diagram / Schemat podłączenia / Schaltplan /
Schéma de connexion / Esquema de conexiones / Schema di collegamento
-22-
AC9720
Made in PRC for: Centrumelektroniki Sp. j.
42-600 Tarnowskie Góry, Korfantego 7, Poland,
TEL: [phone] FAX: [phone]
