auna PRO DJ-21 User manual

www.auna-multimedia.com
DJ-21
DJ-Mixer
DJ Mixer
10032076 10032077

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
TECHNISCHE DATEN
Artikelnummer 10032076, 10032077
Eingänge
Mikrofon (links und rechts) 1,5 mv / 10 k Ω
Phono 3 mv / 47 kΩ
Line/CD 150 mv / 22 k Ω
Ausgänge
Master nominal 775 mV / max. 1,5 V
Kopfhörerausgang 300 mV / 8-16 Ω
Talkover-Dämpfung -12 dB
Allgemein
Frequenzgang 20 Hz - 20 kHz ±2 dB
SICHERHEITSHINWEISE
• Lesen Sie vor dem Gebrauch sämtliche Hinweise.
• Setzen Sie das Gerät nicht direktem Sonnenlicht oder einer Wärmequelle
aus wie einem Radiator oder einem Ofen.
• Das Gerät darf nur mit einem feuchtem Lappen gereinigt werden. Meiden
Sie die Verwendung von Lösungsmitteln und andere Reinigungsmitteln.
• Das Gerät am besten im Karton transportieren.

4
DE
GERÄTEÜBERSICHT
Oberseite und vordere Anschlüsse

5
DE
BEDIENUNG
Anschlüsse
• Achten Sie darauf, dass das Netzgerät (21) die passende Spannung hat.
• Das Gerät ist mit AMP-Ausgängen ausgestattet. Die AMP-Anschlüsse (20)
sind unsymmetrisch und für den Anschluss an einen Verstärker gedacht.
• Die Mikrofoneingänge M L (15) oder MR (16) sind passend für
1/4"-Stecker.
• Auf der Rückseite gibt es zwei PHONO/LINE-Stereoanschlüsse (17) (18)
und einen LINE-Anschluss (19). Mit den Schaltern INPUT SELECT (4) und
INPUT SELECT (6) stellen Sie den Eingang (17) bzw. den Eingang (18) auf
PHONO oder LINE. Mit MP3/LINE (8) den Eingang (19) auf USB (23)oder
Line (19) schalten.
Kopfhörer am Anschluss (14) auf der Rückseite anschließen.
Bedienung
• Einschalten: Nachdem alle Anschlüsse hergestellt wurden, POWER (12)
drücken. Das Mischpult schaltet sich ein und die Betriebsleuchte (22)
leuchtet rot.
• CHANNEL 1: Mit Schalter (4) den Eingang PHON O1/LINE 1 (17) auf
Phono oder Line schalten. Der Kanalregler(5) steuert den Eingangspegel
dieses Kanals.
• CHANNEL 2: Mit Schalter (6) den Eingang PHONO 1/LINE 1 (18) auf
Phono oder Line schalten. Der Kanalregler(7) steuert den Eingangspegel
dieses Kanals.
• CHANNEL 3: Mit Schalter (8) den Eingang USB/LINE 1 (19) auf Phono
oder Line schalten. Der Kanalregler(9) steuert den Eingangspegel dieses
Kanals.
• CROSSFADER: Mit dem Überblendregler (10) können Sie die Quellen
CH1/CH2 in einander überblenden.
• TALKOVER (3): Mit der Talkoverfunktion wird die Wiedergabe
leisegeschaltet, so dass das Mikrofon lauter ist als die Musik. Beim
Drücken der Taste (3) ist die Mikrofonwiedergabe an und alle anderen
Wiedergabequellen werden um 12 dB leiser geregelt. Mit dem Drehregler
(2) stellen Sie die Lautstärke von Mikrofon 1 und 2.
• Schließen Sie einen Kopfhörer an den Kopfhörereingang an und wählen
Sie den gewünschten Kanal (Channel 1-3 oder MIC).
• DISPLAY: Das Display (13) zeigt entweder den Masterausgang links oder
rechts an.
USB-Wiedergabe
Der USB-Anschluss (23) ist für den Anschluss von USB-Sticks bestimmt.
(24) : Einen Titel von vorn starten oder zum vorigen Titel springen.
(25)  : Die Wiedergabe anhalten oder fortsetzen.

6
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt
oder auf der Verpackung darauf hin, dass dieses
Produkt nicht im Hausmüll entsorgt werden darf.
Stattdessen muss es zu einer Sammelstelle für das
Recycling von elektrischen und elektronischen Geräten
gebracht werden. Durch regelkonforme Entsorgung
schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung
dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
(26) : Zum nächsten Titel springen.
(27) -: Die Lautstärke verringern.
(28) +: Die Lautstärke erhöhen.
(29): EQ: Wahl des Klangeffekts
(30): Anzeige der MP3-Information

7
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints on
installation and use to avoid technical damages. Any failure
caused by ignoring the items and cautions mentioned in the
operation and installation instructions are not covered by
our warranty and any liability.
TECHNICAL DATA
Item number 10032076, 10032077
Inputs
Microphone (left or right) 1,5 mv / 10 k Ω
Phono 3 mv / 47 kΩ
Line/CD 150 mv / 22 k Ω
Outputs
Master nominal 775 mV / max. 1,5 V
Headphone output 300 mV / 8-16 Ω
Talkover attenuation -12 dB
General
Frequency range 20 Hz - 20 kHz ±2 dB
SAFETY INSTRUCTIONS
• All operating instructions should be read before using this equipment.
• Do not expose this unit to direct sunlight or to a heat source such as a
radiator or stove.
• This unit should be cleaned only with a damp cloth. Avoid solvents or
other cleaning detergents.
• When moving this equipment, it should be placed in its original carton
and packaging. This will reduce the risk of damage during transit.

8
EN

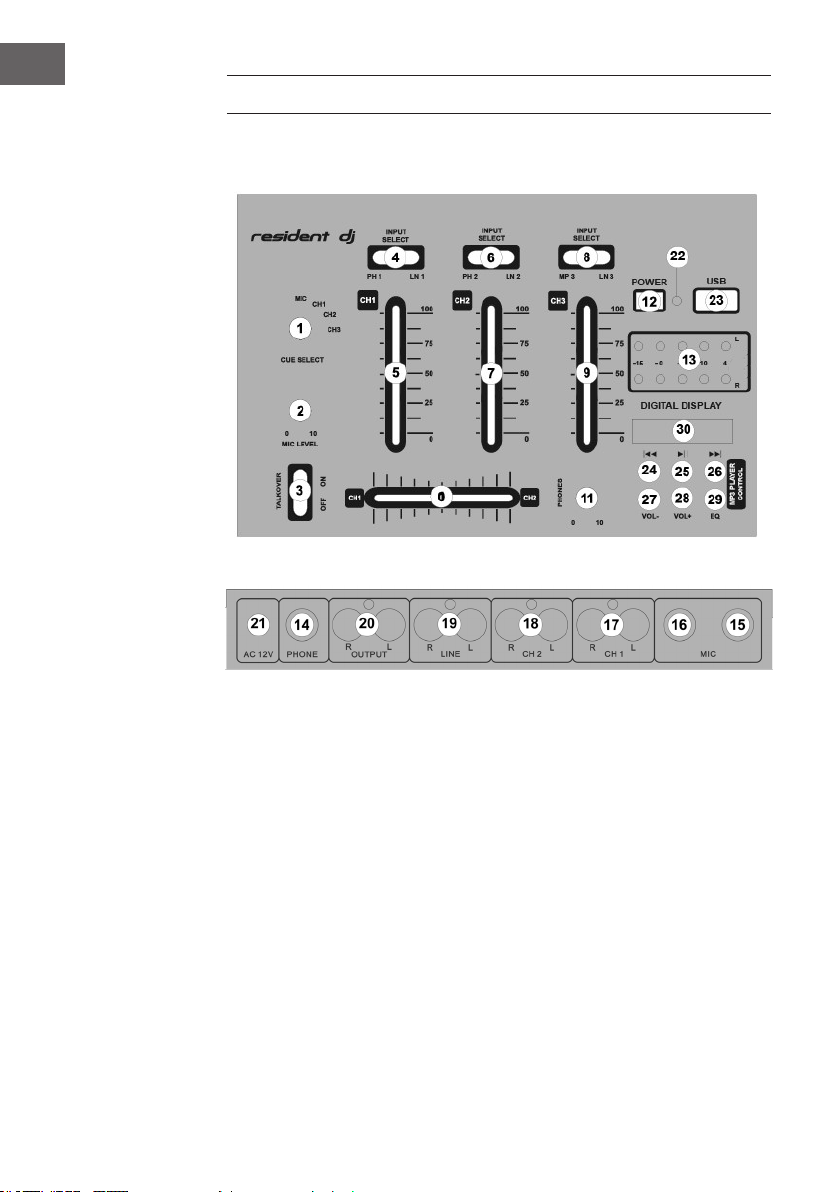

DEVICE DESCRIPTION
Front panel
Rear panel

9
EN
OPERATION
Connections
• Before using this unit, make sure that the AC Adaptor (21) is correct
voltage.
• The unit is supplied with AMP output jacks. The AMP (20) jacks are
unbalanced and used to connect to your amplier.
• The MIC L (15) and MIC R (16) input accepts a 1/4” connector.
• On the rear panel are two stereo PHONO/LINE (17)（18（inputs, and 1
stereo LINE(19) inputs. The PHONO/LINE (4) enables you to set the (17)
input to phono or Line. The PHONO/LINE (6) enables you to set the (18)
input to phono or Line. The USB/LINE (8) enables you to set the input
to USB or Line (19). Headphones can be plugged into the rear panel
mounted HEADPHONE (14) jack.
Operation
• POWER ON: Once you have made all the equipment connections to your
mixer, press the POWER (12). The power will turn on and the POWER
LED (22) will glow RED.
• CHANNEL 1: SWITCH (4) allows you to select the PHONO 1/LINE 1 (17)
jack to input phono or line level. The CHANNEL SLIDE (5) controls the
input level of this channel.
• CHANNEL 2: SWITCH (6) allows you to select the PHONO 1/LINE 1 (18)
jack to input phono or line level. The CHANNEL SLIDE (7) controls the
input level of this channel.
• CHANNEL 3: SWITCH (8) allows you to select the USB OR LINE 2 (19)
jack to input phono or line level. The CHANNEL SLIDE (9) controls the
input level of this channel.
• CROSSFADER: The CROSSFADER (10) allows you to the Mixing CH1/
CH2 source into another.
• TALKOVER (3) The purpose of the talkover section is to allow the
program playing to be muted so that the mic can be heard above the
music. When you press the SWITCH, the talkover will be on and the
volume of all sources except the Mic inputs are lowered by 12 dB. The
Micro (2) allow you to control the level of MIC1/MIC2.
• Connect your headphones to the headphones socket and select the
desired channel (channel 1-3 or MIC) for monitoring with the Cue switch
(1). With this knob PHONE (11), you can adjust the headphones volume
• DISPLAY: The DISPLAY (13) indicates either the MASTER output left and
right levels.
• The USB (23) jack can connect to USB stick.
• |<< (24: Use this button to re-start the track or to select the previous
track.
• Play/ Pause (25): Each time you press this button, the operation changes
from play to pause or from pause to play.
• >>| (26): Use this button to select the next track.

10
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol
on the product or on the packaging indicates that this
product must not be disposed of with household waste.
Instead, it must be taken to a collection point for the
recycling of electrical and electronic equipment. By
disposing of it in accordance with the rules, you are
protecting the environment and the health of your
fellow human beings from negative consequences. For
information about the recycling and disposal of this
product, please contact your local authority or your
household waste disposal service.
MANUFACTURER & IMPORTER (UK)
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin,
Germany.
Importer for Great Britain:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
• VOL- (27): Use this button to control level down.
• VOL+ (28): Use this button to control level UP.
• EQ (29): Allow you to select the effect.
• LED DISPLAY (30): Display to MP3's information.

11
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à la
mauvaise utilisation de l’appareil.
FICHE TECHNIQUE
Numéros d'articles 10032076, 10032077
Entrées
Micros (gauche et droit) 1,5 mv / 10 k Ω
Phono 3 mv / 47 kΩ
Line/CD 150 mv / 22 k Ω
Sorties
Master nominal 775 mV / max. 1,5 V
Sortie casque 300 mV / 8-16 Ω
Réduction pour talkover -12 dB
Général
Frequenzgang 20 Hz - 20 kHz ±2 dB
CONSIGNES DE SÉCURITÉ
• Lisez toutes les instructions avant utilisation.
• N'exposez pas l'appareil à la lumière directe du soleil ou à une source de
chaleur telle qu'un radiateur ou un four.
• L'appareil ne doit être nettoyé qu'avec un chiffon humide. Évitez d'utiliser
des solvants et autres agents de nettoyage.
• Il est préférable de transporter l'appareil dans son emballage.

12
FR
APERÇU DE L‘APPAREIL
Dessus de l'appareil et connexions en façade

13
FR
UTILISATION
Connexions
• Assurez-vous que l'alimentation (21) a la bonne tension.
• L'appareil est équipé de sorties AMP. Les connexions AMP (20) sont
asymétriques et sont destinées à la connexion à un amplicateur.
• Les entrées micro ML (15) ou MR (16) conviennent aux ches 1/4".
• À l'arrière se trouvent deux connexions stéréo PHONO / LINE (17) (18) et
une connexion LINE (19). Utilisez les commutateurs INPUT SELECT (4) et
INPUT SELECT (6) pour régler l'entrée (17) ou l'entrée (18) sur PHONO
ou LINE. Basculez l'entrée (19) sur USB (23) ou sur la ligne (19) avec MP3
/ LINE (8).
• Branchez le casque au connecteur (14) à l'arrière.
Utilisation
• Pour allumer : Une fois toutes les connexions établies, appuyez sur
POWER (12). La table de mixage démarre et le témoin de fonctionnement
(22) s'allume en rouge.
• CHANNEL 1 : Utilisez le commutateur (4) pour commuter l'entrée
PHONO 1 / LINE 1 (17) sur Phono ou Line. Le contrôleur de canal (5)
contrôle le niveau d'entrée de ce canal.
• CHANNEL 2 : Utilisez le commutateur (6) pour commuter l'entrée
PHONO 1 / LINE 1 (18) sur Phono ou Line. Le contrôleur de canal (7)
contrôle le niveau d'entrée de ce canal.
• CHANNEL 3 : Basculez l'entrée USB / LINE 1 (19) sur Phono ou Line avec
le commutateur (8). Le contrôleur de canal (9) contrôle le niveau d'entrée
de ce canal.
• CROSSFADER : le cross fader (10) permet de fondre les sources CH1 /
CH2 l'une dans l'autre.
• TALKOVER (3) : la fonction talkover désactive la lecture pour que le micro
soit plus fort que la musique. Lorsque vous appuyez sur la touche (3), la
lecture du micro est activée et toutes les autres sources de lecture sont
réduites de 12 dB. Utilisez la molette (2) pour régler le volume des micros
1 et 2.
• Connectez un casque à l'entrée casque et sélectionnez le canal souhaité
(canal 1-3 ou MIC).
• AFFICHAGE : L'afchage (13) montre la sortie principale à gauche ou à
droite.
Lecture par USB
Le port USB (23) est destiné à la connexion de clés USB.
(24) : pour lire une piste à partir du début ou passer à la piste précédente.
(25)  : pour mettre la lecture en pause ou la reprendre.
(26) : pour passer au titre suivant.

14
FR
CONSEILS POUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques
dans votre pays, ce symbole sur le produit ou sur
l‘emballage indique que cet appareil ne doit pas
être jeté avec les ordures ménagères. Vous devez le
déposer dans un point de collecte pour le recyclage des
équipements électriques et électroniques. La mise au
rebut conforme aux règles protège l‘environnement
et la santé de vos semblables des conséquences
négatives. Pour plus d‘informations sur le recyclage
et l‘élimination de ce produit, veuillez contacter votre
autorité locale ou votre service de recyclage des
déchets ménagers.
FABRICANT
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Allemagne.
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
(27) -: pour réduire le volume.
(28) +: pour augmenter le volume.
(29): EQ: choix de l'effet sonore
(30): afchage des informations du MP3

15
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea atentamente
el siguiente manual y siga cuidadosamente las instrucciones de uso
con el n de evitar posibles daños. La empresa no se responsabiliza
de los daños ocasionados por un uso indebido del producto o por
haber desatendido las indicaciones de seguridad.
DATOS TÉCNICOS
Número de artículo 10032076, 10032077
Entradas
Micrófono (izquierda y derecha) 1,5 mv / 10 k Ω
Tocadiscos 3 mv / 47 kΩ
Line/CD 150 mv / 22 k Ω
Salidas
Máster nominal 775 mV / max. 1,5 V
Salida de auriculares 300 mV / 8-16 Ω
Talkover con amortiguación -12 dB
General
Rango de frecuencia 20 Hz - 20 kHz ±2 dB
INDICACIONES DE SEGURIDAD
• Lea atentamente todas las indicaciones antes de utilizar el aparato.
• No exponga el aparato a la luz directa del sol ni a una fuente de calor, como
un radiador o un horno.
• El aparato podrá limpiarse solamente con un paño húmedo. Evite utilizar
disolventes y otros productos de limpieza.
• Se recomienda transportar el aparato en su caja.

16
ES
VISTA GENERAL DEL APARATO
Parte superior y conexiones delanteras

17
ES
MANEJO
Conexiones
• Asegúrese de que la fuente de alimentación (21) cuente con la tensión
correcta.
• El aparato está equipado con salidas AMP. Las conexiones AMP (20) son
asimétricas y están pensadas para conectar un amplicador.
• Las entradas para micrófono ML (15) y MR (16) son compatibles con
clavijas 1/4".
• En la parte trasera encontrará dos tomas estéreo PHONO/LINE (17)
(18) y una toma LINE (19). Con los interruptores INPUT SELECT (4) e
INPUT SELECT (6) puede congurar la entrada (17) o la entrada (18) para
PHONO o LINE. Con MP3/LINE (8) puede cambiar la entrada (19) de USB
(23) a Line (19).
• Los auriculares se pueden conectar a la toma (14) situada en la parte
trasera.
Manejo
• Encendido: después de haber establecido todas las conexiones,
presione POWER (12). La mesa de mezclas se enciende y el indicador de
funcionamiento (22) se ilumina en color rojo.
• CHANNEL 1: con el interruptor (4) puede activar la entrada PHONO1/
LINE1 (17) en modo phono (tocadiscos) o line (línea). El regulador de canal
(5) controla el nivel de entrada de este canal.
• CHANNEL 2: con el interruptor (6) puede activar la entrada PHONO1/
LINE1 (18) en modo phono (tocadiscos) o line (línea). El regulador de canal
(7) controla el nivel de entrada de este canal.
• CHANNEL 3: con el interruptor (8) puede activar la entrada USB/LINE1
(19) en modo phono (tocadiscos) o line (línea). El regulador de canal (9)
controla el nivel de entrada de este canal.
• CROSSFADER: con el regulador de crossfade (10) puede eliminar el
silencio entre las fuentes CH1/CH2.
• TALKOVER (3): con la función talkover se baja el volumen de la
reproducción para que el micrófono pueda escucharse a un volumen más
alto que la música. Presionando el botón (3) se activa la reproducción a
través del micrófono y el resto de fuentes se regulan a un volumen de 12
dB. Con el regulador (2) puede ajustar el volumen del micrófono 1 y 2.
• Conecte unos auriculares a la toma correspondiente y seleccione el canal
deseado (Channel 1-3 o MIC).
• DISPLAY: la pantalla (13) muestra la salida máster izquierda o derecha.
Reproducción USB
La toma USB (23) está indicada para conectar dispositivos de almacenamiento
USB.

18
ES
INDICACIONES SOBRE LA RETIRADA DEL
APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo
doméstico. En lugar de ello, debe depositarse en un
punto de recogida de reciclaje de aparatos eléctricos y
electrónicos. Una gestión adecuada de estos residuos
previene consecuencias potencialmente negativas
para el medio ambiente y la salud de las personas.
Puede consultar más información sobre el reciclaje y
la eliminación de este producto contactando con su
administración local o con su servicio de recogida de
residuos.
FABRICANTE
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín,
Alemania.
Importador para Gran Bretaña:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
(24) : Iniciar una pista desde el principio o retroceder a la pista anterior.
(25)  : Pausar o reanudar la reproducción.
(26) : Ir a la siguiente pista.
(27) -: Bajar el volumen.
(28) +: Subir el volumen.
(29): EQ: Selección del efecto de sonido.
(30): Visualización de la información MP3.

19
IT
Gentile Cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo di
leggere attentamente le seguenti istruzioni per l’uso e di seguirle
per evitare possibili danni tecnici. Non ci assumiamo alcuna
responsabilità per danni scaturiti da una mancata osservazione
delle avvertenze di sicurezza e da un uso improprio del dispositivo.
Scansionare il codice QR seguente, per accedere al manuale d’uso
più attuale e per ricevere informazioni sul prodotto:
DATI TECNICI
Numero articolo 10032076, 10032077
Ingressi
Microfono (sinistra/destra) 1,5 mv / 10 k Ω
Phono 3 mv / 47 kΩ
Line/CD 150 mv / 22 k Ω
Uscite
Master nominale 775 mV / max. 1,5 V
Uscita cufe 300 mV / 8-16 Ω
Attenuazione talkover -12 dB
Generici
Risposta in frequenza 20 Hz - 20 kHz ±2 dB
AVVERTENZE DI SICUREZZA
• Leggere tutte le avvertenze prima di procedere all’uso.
• Non esporre il dispositivo alla luce solare diretta o a fonti di calore, come
caloriferi o forni.
• Il dispositivo può essere pulito solo con un panno umido. Evitare l’uso di
solventi e altri detergenti.
• La soluzione migliore per il trasporto del dispositivo è la sua scatola
d’imballaggio.

20
IT
DESCRIZIONE DEL DISPOSITIVO
Lato superiore e connessioni frontali
