Aura VENOM-D1000 User manual

ÈÍÑÒÐÓÊÖÈß ÏÎ
VENOM-D1000
OWNER’S MANUAL
ÝÊÑÏËÓÀÒÀÖÈÈ
ÀÂÒÎÌÎÁÈËÜÍÛÉ ÓÑÈËÈÒÅËÜ ÌÎÙÍÎÑÒÈ
ÂÍÈÌÀÍÈÅ! / WARNING!
ÂÍÈÌÀÒÅËÜÍÎ ÏÐÎ×ÈÒÀÉÒÅ ÄÀÍÍÓÞ ÈÍÑÒÐÓÊÖÈÞ
ÏÅÐÅÄ ÓÑÒÀÍÎÂÊÎÉ È ÝÊÑÏËÓÀÒÀÖÈÅÉ ÓÑÒÐÎÉÑÒÂÀ
PLEASE READ CAREFULLY BEFORE USING
MONOBLOCK POWER AMPLIFIER
VENOM-D1500
VENOM-D2500
VENOM-D3500
VENOM-D2000
ENG
ÐÓÑ

 ñâÿçè ñ íåïðåðûâíîé äîðàáîòêîé è óëó÷øåíèåì ïðîäóêòà âñå òåõíè÷åñêèå õàðàêòåðèñòèêè ìîãóò áûòü
èçìåíåíû áåç ïðåäâàðèòåëüíîãî óâåäîìëåíèÿ.
Поздравляем и благодарим за покупку усилителя AurA серии VENOM, логичный выбор
для проектов любой сложности. Ваш усилитель был разработан и спроектирован с
использованием компонентов высочайшего уровня, чтобы помочь Вам достичь превосходного
качества звучания.
Для достижения оптимальной производительности усилителя, пожалуйста, уделите несколько
минут, чтобы прочитать данное руководство пользователя или, при необходимости, обратитесь
к авторизованному дилеру перед началом установки.
Модель:
Мощность RMS, 4Ω (Вт):
Мощность RMS, 2Ω (Вт):
Мощность RMS, 1Ω (Вт):
Рабочее сопротивление, Ом:
Входная чувствительность:
LPF (ФВЧ) фильтр:
Фильтр ультра-низких частот:
Bass Boost:
Диапазон частот:
Соотношение сигнал/шум:
Коэффициент нелинейных
Демпинг фактор:
Рабочее напряжение:
Номинал предохранителя:
Габариты: (Д х Ш х В), мм
◆12dB/OCT КРОССОВЕР
◆СТАБИЛЬНАЯ РАБОТА ПРИ НАГРУЗКЕ 1 ОМ
◆ВЫСОКОСКОРОСТНОЙ MOSFET БЛОК ПИТАНИЯ
◆LPF (ФВЧ) ФИЛЬТР
◆ФИЛЬТР УЛЬТРА-НИЗКИХ ЧАСТОТ
◆6dB / 12dB BASS BOOST
◆ПУЛЬТ ДУ С ВОЛЬТМЕТРОМ
◆ИНДИКАТОР КЛИПА
VENOM-D1000
550 x 1
800 x 1
1000 x 1
1
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
100 A
300х158х56
VENOM-D1500
650 x 1
1000 x 1
1500 x 1
1
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
120 A
337х158х56
ÂÑÒÓÏËÅÍÈÅ
ÎÑÍÎÂÍÛÅ ÔÓÍÊÖÈÈ
ÕÀÐÀÊÒÅÐÈÑÒÈÊÈ
искажений:
ÐÓÑ
VENOM-D3500
1200 x 1
2300 x 1
3500 x 1
1
6 V - 0.2 V
35 Hz - 250 Hz
10Hz - 50Hz
0 dB - 9 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>200
9 V - 15 V
350 A
480х183х62
VENOM-D2500
850 x 1
1500 x 1
2500 x 1
1
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
200 A
450х158-56
VENOM-D2000
750 x 1
1300 x 1
2000 x 1
1
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
200 A
450х158-56
1

AMH-510BT
MIC
MODE
Íîìèíàë ïðåäîõðàíèòåëåé:
VENOM-D1000 : 100 A
VENOM-D1500 : 120 A
VENOM-D2500 : 200 A
VENOM-D3500 : 350 A
Àêêóìóëÿòîð
Ïèòàíèå +12V

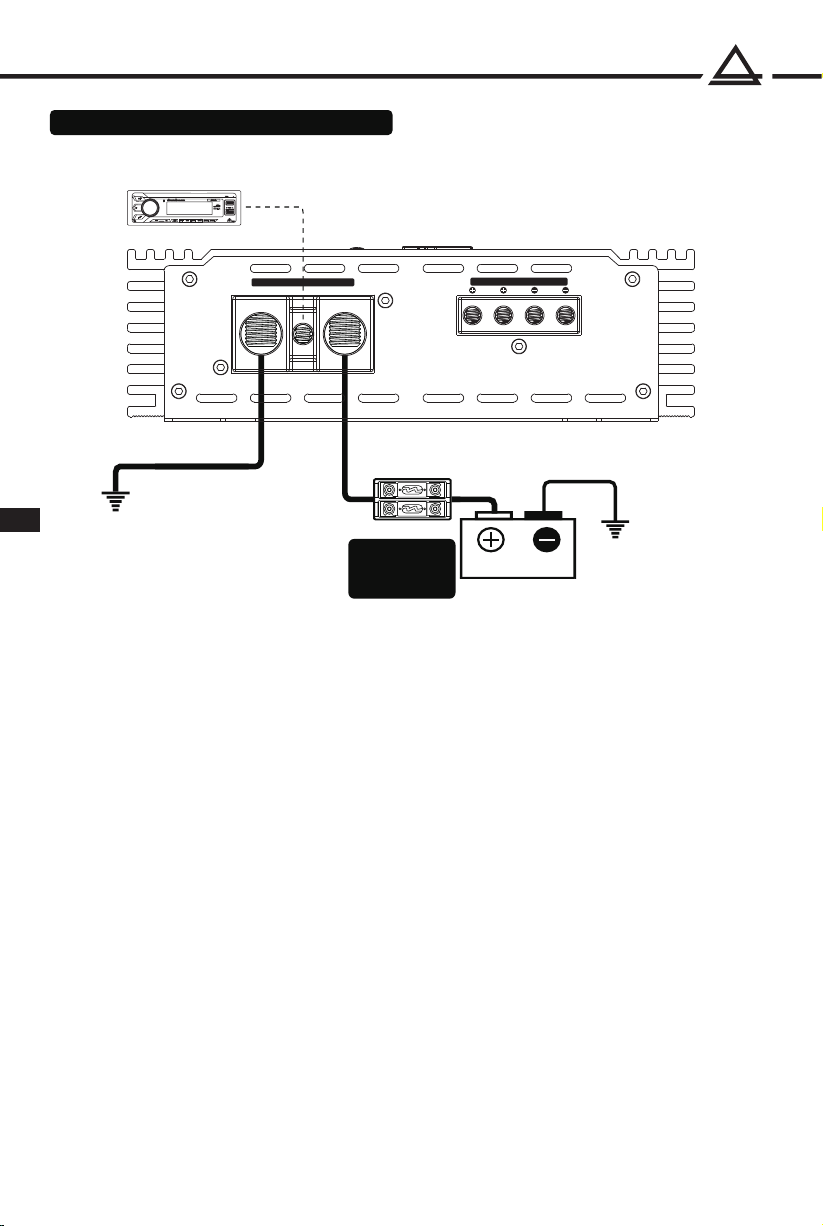

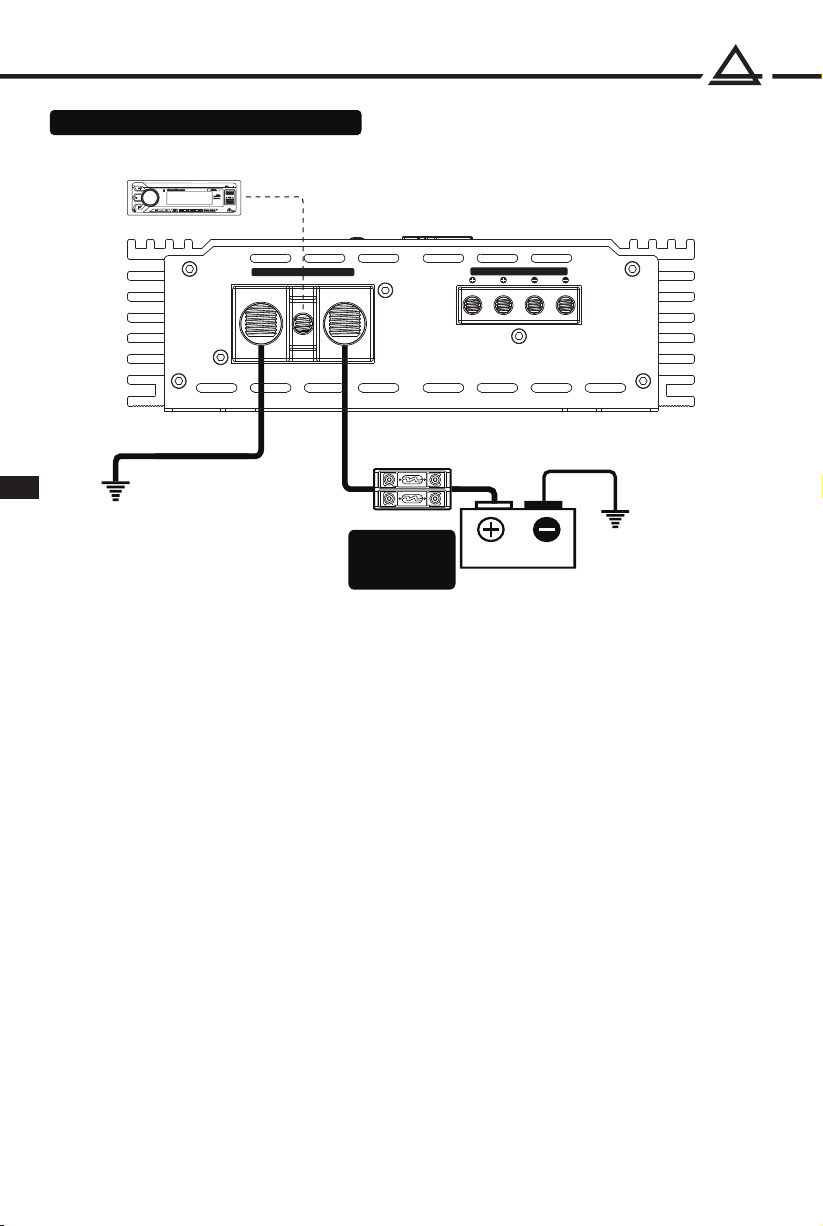

Перед установкой усилителей отсоедините минусовой кабель от аккумулятора для
защиты Вашей системы от случайного повреждения.
Подсоедините плюсовой кабель питания к терминалу “+12V” колодки «POWER INPUT».
Все усилители AurA VENOM не оснащены предохранителями, поэтому необходимо
использовать внешние предохранители согласно номиналу на схеме выше.
Подсоедините один вывод держателя предохранителя к кабелю питания,
идущему к усилителю, а другой вывод к плюсовой клемме аккумуляторной батареи.
Это защитит систему и автомобиль от короткого замыкания питающего кабеля
на кузов автомобиля.
Ìèíóñ (GND)
Минусовой кабель должен быть подключен к кузову автомобиля исключительно
болтовым соединением. Место подключения должно быть очищено от
краски и надежно защищено от коррозии. Ненадежные силовые соединения могут
привести к нестабильной работе и неисправности усилителя.
Подключите минусовой кабель к терминалу “GND” колодки «POWER INPUT».
Óïðàâëÿþùèé ïðîâîä (REM)
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
ÏÎÄÊËÞ×ÅÍÈÅ ÏÈÒÀÍÈß
Ãîëîâíîå óñòðîéñòâî
Устройство включается при подаче +12V к терминалу “REM”. Этот терминал
слаботочный и не требует подключения кабелем того же сечения, как плюсовой
или минусовой. Приемлемым будет провод сечением 18-16AWG (0,75-1,5mm2).
Стандартный цвет управляющего кабеля - синий.
ÐÓÑ
VENOM-D2000 : 200 A
2

SPEAKER OUTPUT
POWER INPUT
+12VREMGND
8 ~ 2 îì
8 ~ 2 îì
GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
VOLTAGE
CLIPPING MIN MAX
4 ~ 1 îì
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
Ïóëüò ÄÓ

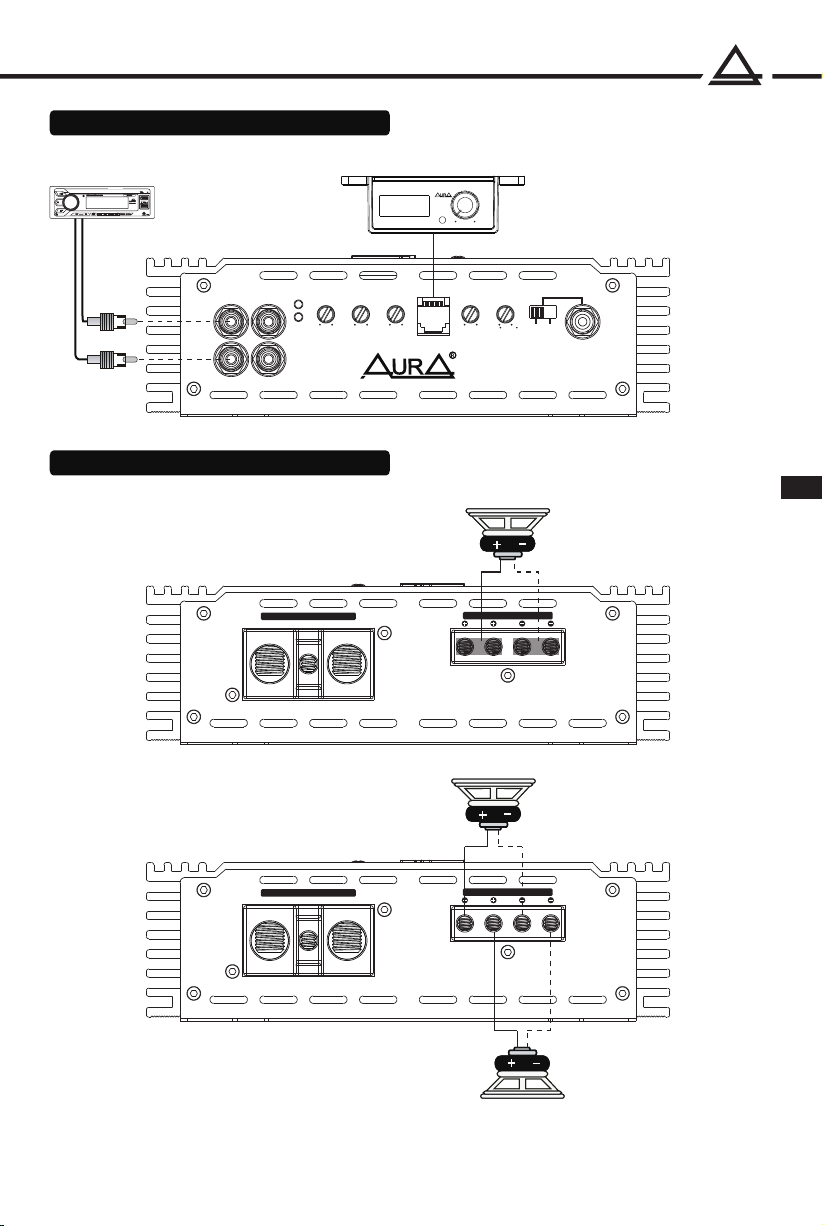

ÏÎÄÊËÞ×ÅÍÈÅ ÄÈÍÀÌÈÊÎÂ
Ãîëîâíîå óñòðîéñòâî
AMH-510BT
MIC
MODE
ÐÓÑ
3
ÏÎÄÊËÞ×ÅÍÈÅ RCA-ÊÀÁÅËß

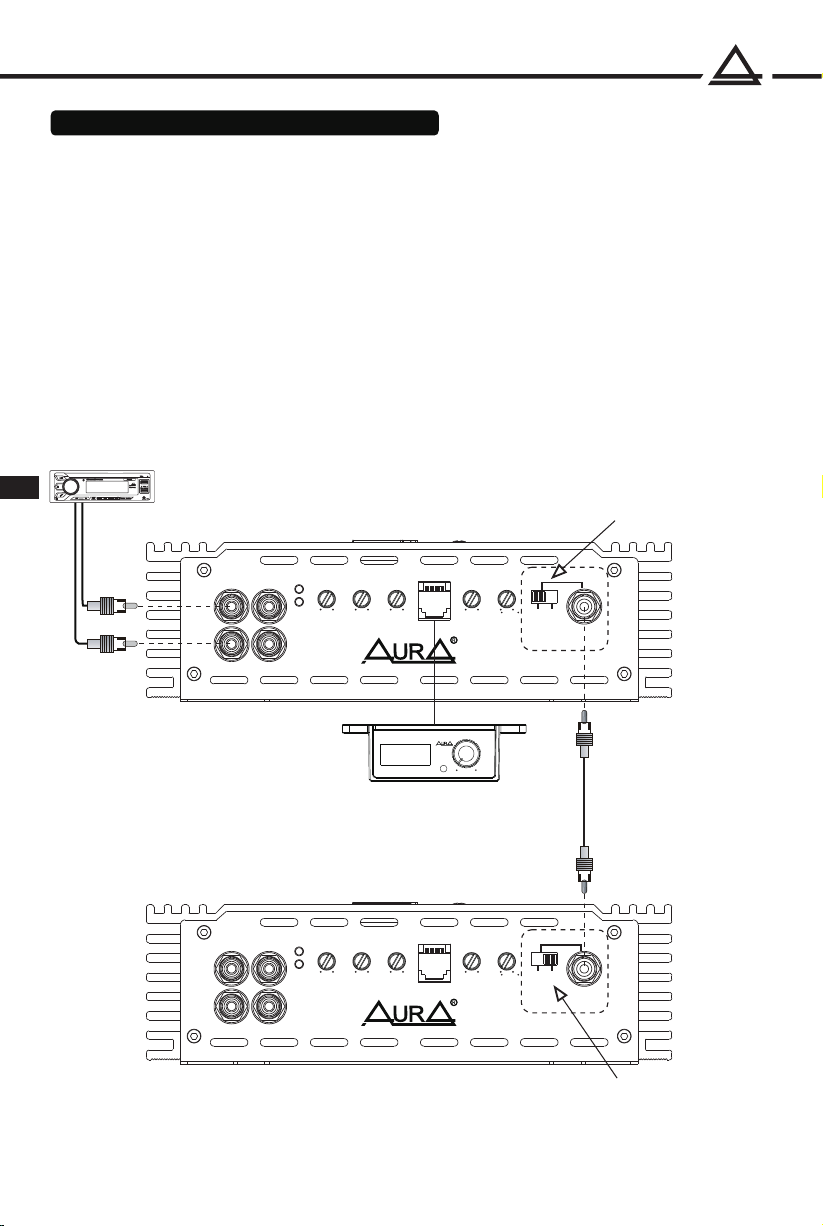

Подключение master / slave позволяет двум усилителям работать в паре на нагрузку 2 ом.
При этом выходная мощность будет увеличена вдвое относительно мощности каждого
усилителя при самостоятельной работе на 1 ом.
Ïîäêëþ÷åíèå RCA êàáåëåé:
1. Подключите ведущий (Master) усилитель к головному устройству и установите
переключатель режима работы в положение “OUTPUT MASTER”.
2. Установите переключатель режима работы на ведомом (Slave) усилителе
в положение “INPUT SLAVE”.
ÏÎÄÊËÞ×ÅÍÈÅ Â ÐÅÆÈÌÅ MASTER / SLAVE
VOLTAGE
CLIPPING MIN MAX
Âåäóùèé (Master) Установите переключатель в положение OUTPUT MASTER
Ïóëüò ÄÓ
Полностью настроенный сигнал передается от ведущего к ведомому усилителю через кабель RCA.
Главный усилитель управляет всеми настройками ведомого усилителя.
Âåäîìûé (Slave)
GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
Пожалуйста, внимательно изучите схему для правильного подключения!
3. Подключите кабель RCA от ведущего к ведомому усилителю согласно схеме.
Установите переключатель в положение INPUT SLAVE
Ãîëîâíîå óñòðîéñòâî
AMH-510BT
MIC
MODE
ÐÓÑ
4

AMH-510BT
MIC
MODE
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
Àêêóìóëÿòîð
Провод Remote (REM)
8 ~ 2 îì

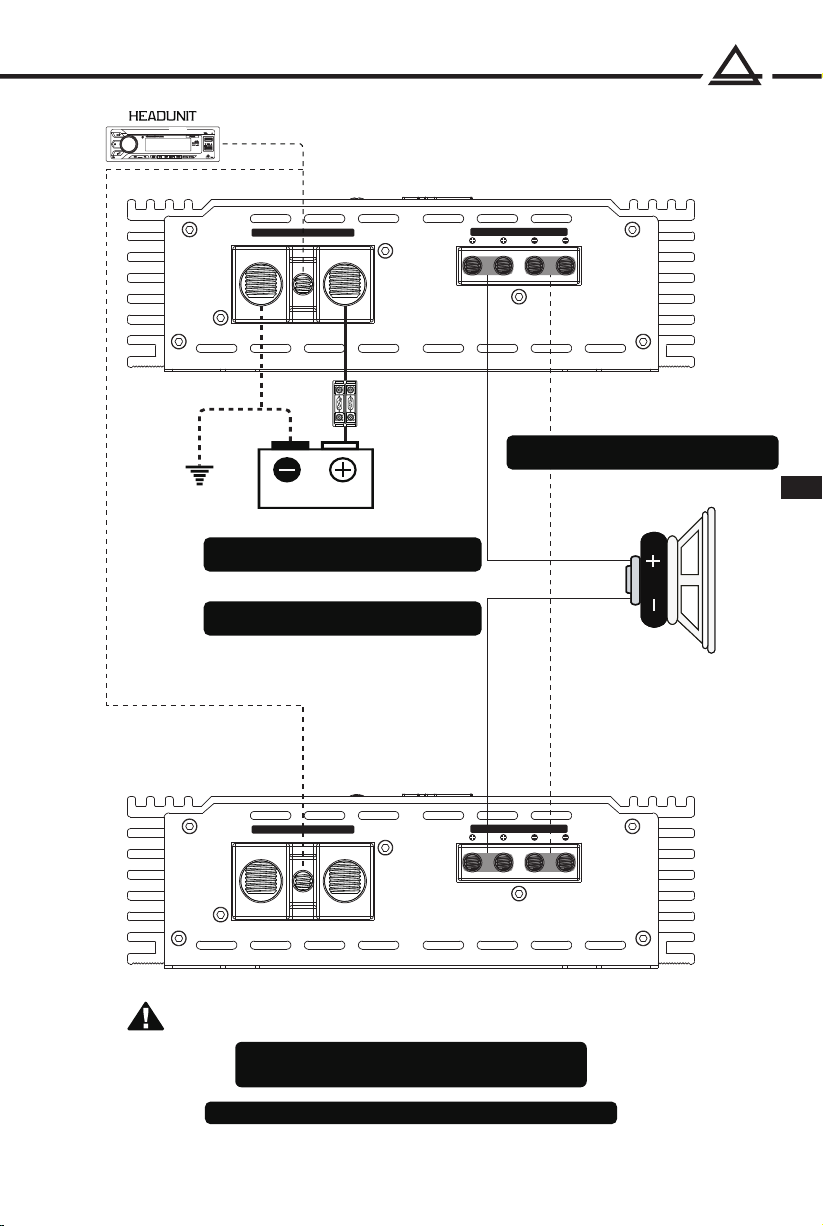

Подключите акустический кабель от терминала (+)
главного (Master) усилителя к клемме (+) сабвуфера
Подключите акустический кабель от терминала (+)
ведомого (Slave) усилителя к клемме (-) сабвуфера
Подключите акустический кабель
от терминала (-) главного (Master) усилителя
Ãîëîâíîå óñòðîéñòâî
Âåäóùèé (Master)
Âåäîìûé (Slave)
Ïîäêëþ÷åíèå ïèòàíèÿ è äèíàìèêà:
1. Подключите акустический кабель от терминала (+) главного (Master) усилителя
к клемме (+) сабвуфера.
2. Подключите акустический кабель от терминала (+) ведомого (Slave) усилителя
к клемме (-) сабвуфера.
3. Подключите акустический кабель от терминала (-) главного (Master) усилителя
к терминалу (-) ведомого (Slave) усилителя.
4. Подключение питания каждого усилителя аналогично инструкции на стр.3
к терминалу (-) ведомого (Slave) усилителя
Провод Remote (REM)
В режиме Master / Slave !!
ÂÍÈÌÀÍÈÅ !! Минимальное рабочее сопротивление - 2 ома!
Подключение на нагрузку менее 2 ом может
привести к выходу усилителей из строя!
ÐÓÑ
5

◆ Усилители серии AurA VENOM имеют защитные функции для предотвращения
любых повреждений от неправильного подключения или использования.
◆ В случае перегрева, короткого замыкания акустических проводов или превышения рабочего
напряжения, загорится индикатор защиты и система будет немедленно выключена.
◆ Чтобы выявить проблему, установите регулятор GAIN в крайнее левое положение и отключите
питание. Проверьте корректность подключения всех кабелей и отсутствие короткого замыкания.
◆ Если усилитель отключился из-за перегрева, дождитесь падения температуры. Усилитель
автоматически включится после того, как остынет.
◆ Прежде чем снимать усилитель, ознакомьтесь с приведенным ниже списком
Íåò çâóêà
◆ Пожалуйста, проверьте все соединения, прокладку кабелей и напряжение.
◆ Пожалуйста, проверьте предохранители. Если они перегорели - замените их на новые.
◆ Пожалуйста, проверьте динамики, подключив их к заведомо рабочему усилителю.
Èñêàæåíèÿ è ïîñòîðîííèé øóì
◆ Отрегулируйте уровень входного сигнала и проверьте динамики на заведомо рабочем
усилителе. Замените вышедшие из строя динамики на новые.
◆ Проверьте точку заземления магнитолы и усилителей. Она должна быть общей.
◆ Проверьте RCA-кабель. Замените вышедший из строя кабель новым.
◆ Шум двигателя вызван плохим заземлением усилителей, головного устройства
и других компонентов, системы, таких как генератор. Проверьте все точки заземления.
Íåò íèçêèõ ÷àñòîò (ïðîòèâîôàçà)
◆ Пожалуйста, проверьте подключение акустических проводов. Измените полярность.
ÏÎÈÑÊ ÍÅÈÑÏÐÀÂÍÎÑÒÅÉ
и выполните предложенные процедуры.
ÐÓÑ
6

All features are subject to change in the continuing effort to improve the products without notice.
◆12dB/OCT VARIABLE CROSSOVER
Congratulations and thank you for purchasing AurA VENOM series amplifiers, the logical choice
in mobile audio amplification. Your amplifiers have been designed and engineered with the
highest quality components and top of the line workmanship to help you reach the superior
sound you are after.
To achieve optimal performance of your system, please take a few moments to read over this
Owner’s manual or visit authorized dealer if needed before starting your installation.
◆STABLE INTO 1 OHM LOAD
◆HIGH SPEED MOSFET POWER SUPPLY
◆VARIABLE LOW PASS FILTER
Model
RMS power @ 4 ohm
RMS power @ 2 ohm
RMS power @ 1 ohm
Working impedance
Input Sensitivity
Low Pass Filter
Subsonic Filter
Bass Boost
Frequency Response
Signal to Noise Ratio
THD @ 4ohm
Damping Factor
Working voltage
Fuse Rating
Dimensions ( L inches )
6.22 W x 2.15 H inches
VENOM-D3500
1200 W x 1
2300 W x 1
3500 W x 1
1 ohm stable
6 V - 0.2 V
35 Hz - 250 Hz
10Hz - 50Hz
0 dB - 9 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>200
9 V - 15 V
350 A
18.90
8.27Wx2.44H
VENOM-D2500
850 W x 1
1500 W x 1
2500 W x 1
1 ohm stable
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
200 A
17.71
◆VARIABLE SUBSONIC FILTER
◆6dB / 12dB SELECTABLE BASS BOOST
◆REMOTE CONTROL
◆COMPACT DESIGN
VENOM-D1000
550 W x 1
800 W x 1
1000 W x 1
1 ohm stable
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
100 A
11.81
VENOM-D1500
650 W x 1
1000 W x 1
1500 W x 1
1 ohm stable
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
120 A
13.27
INTRODUCTION
FEATURES
SPECIFICATIONS
ENG
VENOM-D2000
750 x 1
1300 x 1
2000 x 1
6 V - 0.2 V
50 Hz - 220 Hz
Off - 50Hz
0 - 6 - 12 dB
20 Hz - 250 Hz
>85 dB
< 0.1%
>150
9 V - 15 V
200 A
17.71
1 ohm stable
7

AMH-510BT
MIC
MODE
Fuse rate
VENOM-D1000 : 100 A
VENOM-D1500 : 120 A
VENOM-D2500 : 200 A
VENOM-D3500 : 350 A
GROUND
GROUND
BATTERY
BATT (12V POWER)
Before mounting amplifiers, disconnect the negative cable from the battery to
protect any accidential damage to your amplifiers and audio system.
Connect the power cables to power terminal 12V.
All AurA VENOM series amplifiers are not equipped with fuses so that external fuses
should be used.
Connect one end of fuse holder to the power cable going into the amplifiers and the
other end of fuse holder to positive battery. This fuse location will protect the
system and the vehicle against the possibility of a short circuit in the power cable.
Be sure to use fuses and fuse holder adequate for the application.
GND (GROUND)
Locate a secure grounding connection as close to amplifier as possible.
Make sure the location is clean and provides a direct electrical connection to the
frame of the vehicle. The ground needs to have as low of a resistance as possible.
Connect one end of a short piece of the same size cable as the power cable to
the grounding point or to one of your batteries or battery bank. Run the other end
of the ground cable to the mounting location of the amplifiers for connection to the
amplifiers ground terminals and connect the ground cable to the
GND (ground terminal).
REM (REMOTE)
Run a remote turn on cable from the switched 12V source . This may be a toggle
switch,
a relay, your source unit's remote trigger cables, or power antenna trigger cable.
Connect the remote turn on cable to the REM (remote) terminal.
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
POWER CONNECTION
HEADUNIT
ENG
VENOM-D2000 : 200 A
8

HEADUNIT
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
8 ~ 2 ohm
8 ~ 2 ohm
GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
VOLTAGE
CLIPPING MIN MAX
4 ~ 1 ohm
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
Wired Remote Control
RCA INPUT CONNECTION
SPEAKER CONNECTION
AMH-510BT
MIC
MODE
ENG
9

GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
VOLTAGE
CLIPPING MIN MAX
GAIN
REMOTE
POWER
PROTECT
L
R
6V 0.2V OUTPUT
MASTER
INPUT
SLAVE
SUBSONIC
10Hz 50Hz
BASS
EQ
0dB 9dB
LPF
35Hz 250Hz
PHASE
0 180
INPUT OUTPUT
L
R
Master / slave connection makes two of same amplifiers strapped to 2 ohm.
Master / slave connection makes the power double than their 1 ohm power.
Please read the following connection and diagram carefully to make correct connection.
INPUT CONNECTION:
Step 1. Connect the Master amplifier to the head-unit and set its output master / input slave
switch to output master.
Step 2. Set Slave amplifier output master / input slave switch to slave input.
Step 3. Connect RCA cable from the master to slave amplifier as shown in the diagram.
POWER & SPEAKER CONNECTION:
Step 1. Connect speaker cable (+) on master amplifier to subwoofer (+)
Step 2. Connect speaker cable (+) on slave amplifier to subwoofer (-)
Step 3. Connect speaker cable (-) on master amplifier to speaker cable (-) on slave amplifier
MASTER AMPLIFIER
Set switch on OUTPUT MASTER
Wired Remote Control
Fully adjusted signal is transferred from master to slave amp via RCA cable.
Master amplifier controls all crossover and remote control over Slave amplifier
SLAVE AMPLIFIER
Set switch on INPUT SLAVE
MASTER / SLAVE CONNECTION
HEADUNIT
AMH-510BT
MIC
MODE
ENG
10

AMH-510BT
MIC
MODE
CAUTION !!
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
SPEAKER OUTPUT
POWER INPUT
+12VREMGND
GROUND BATTERY
Remote turn on
MASTER AMPLIFIER
SLAVE AMPLIFIER
8 ~ 2 ohms
Connect Positive of master amp's terminal to
Positive of Subwoofer's terminal
Connect Positive of slave amp's terminal to
Negative of Subwoofer's terminal
Connect negative of master amp's terminal
to Negative of slave amp's terminal
Remote turn on
In Master / Slave connection
Minimum working impedance is 2 ohm.
Impedance lower than 2 ohm can damage the ampliers
All AurA VENOM amplifier minimum working voltage is 8.5 to 16 Volts.
ENG
12

◆ AurA VENOM series amplifiers have protection features to prevent any damages from misuse or
faulty conditions.
◆ If VENOM-D series amplifiers sense excessive heat, short circuited speakers DC, or voltage
the protection indicator will light, and the system will be turned off.
◆ In order to check the problem, you should turn all levels down and all power off and carefully
check the installation for wiring mistakes or short.
◆ If AurA VENOM series amplifiers shuts down due to excessive heat, they will be working later
when it is cooled down.
◆ Before removing your amplfier, refer to the list below and follow the suggested procedures.
NO SOUND (NO OUTPUT)
◆Please check all connections, cables' rounting, short & voltage.
◆Please check the fuses. If they are blown, please replace with new one.
◆Please check whether speakers work well, you can test speakers by connecting to another
amplifier
DISTORTION & NOISE
◆Readjust input level and check the speaker quality at another amplifier. Replace poor quality
speakers with good quality ones.
◆Check amplifiers and headunit’s ground contact. All grounds should be common.
◆Check RCA cable, then repalce with new one or reroute RCA cable.
◆Engine noise is caused by poor grounding of amplifiers, headunit, other components, battery
or alternator, so please check all grounding connection.
POOR BASS RESPONSE
◆Please check speaker cables and reverse polarity.
TROUBLE SHOOTING
ENG
13

www.aurael.ru
Директива WEEE 2012/19/EU об отходах электрического и электронного оборудования
Отслужившее свой срок электрическое оборудование не следует выбрасывать вместе с
остальными бытовыми отходами. Пожалуйста, сдавайте его во вторичную переработку.
Для получения необходимой информации обратитесь в местные органы власти.
