Automatismos Pujol Arco 25 User manual

Arco 25/35
2140121650
Accionador electromecánico irreversible
para puertas
batientes para uso residencial de doble
hoja (kit 2
motores derecha-izquierda) con
desbloqueo manual.
Hoja máxima de 2,5 en Arco 25 y 3,5 en
Arco 35.
Electromechanical irreversible operator
for swing
gates for residential use double leaf use
(kit 2 motors
right-left) with manual release device
Maximum leaf of
2.5 m. for Arco 25 and 3.5 m for Arco 35.
Actionneur électromécanique irréversible
pour portails
battants pour usage résidentiel pour usage
résidentiel
double feuille (kit 2 moteurs droite-gauche)
avec
déblocage manuel. Maximum 2,5 m de
feuille avec
Arco 25 et 3,5m de feuille avec Arco 35.
Acionador electromecánico irreversível
para portas
batentes para uso residencial dupla folha
(kit 2
motores direita-esquerra) com desbloqueio
manual.
Para um máximo de 2,5 m. de folha modelo
Arco 25
e 3,5 m. de folha modelo Arco 35.

1
Arco 25/35
Español
SEGURIDAD GENERAL
El sistema de automatización, si se instala y utiliza correctamente, satisface el grado de seguridad requerido.
Sin embargo, es conveniente observar determinadas reglas de conducta para evitar inconvenientes accidentales.
La Empresa declina toda responsabilidad por el uso indebido o uso distinto de aquello para lo que se destina y declara en esta documentación.
No instale el producto en una atmósfera explosiva.
Los elementos constructivos de la máquina deben ser conformes a las siguientes Directivas Europeas: 2004/108/CE, 2006/95/CE, la Directiva
98/37 CE y sucesivas modificaciones. Para todos los países fuera de la Comunidad Europea, además de las normas nacionales vigentes, para un
buen nivel de seguridad es recomendable cumplir con las normas antes mencionadas.
La Empresa declina cualquier responsabilidad derivada de incumplimiento de las buenas técnicas de fabricación de los cierres (puertas,
cancelas, etc. ), así como de las deformaciones que pudieran intervenir en la utilización.
La instalación debe realizarse de acuerdo con las disposiciones de las Directivas Europeas: 2004/108/CE, 2006/95/CE, 98/37 CE y sucesivas
modificaciones.
Desconecte la fuente de alimentación antes de realizar cualquier trabajo en la instalación. Desconecte también eventuales baterías tampón, si
hay.
En la red de alimentación, proporcionar un interruptor o un magneto térmico omnipolar con distancia de apertura de los contactos igual o
mayor que 3,5 mm.
Compruebe que aguas arriba de la red de suministro, hay un interruptor diferencial con umbral de 0,03 A.
Compruebe si la toma de tierra ha sido realizada correctamente: conectar todas las partes metálicas de cierre (puertas, cancelas, etc.) y todos
los componentes de la instalación provistos de borne de tierra.
Aplicar todos los dispositivos de seguridad (fotocélulas, barras sensibles, etc.) necesarios para proteger el área del peligro de aplastamiento,
transporte o cizallado.
Aplicar al menos un dispositivo de señalización luminosa (luz intermitente) y fijar un cartel de Alerta a la estructura.
La Empresa declina toda responsabilidad por la seguridad y el buen funcionamiento del automatismo cuando los componentes utilizados son
de otros fabricantes.
Utilice sólo piezas originales para cualquier mantenimiento o reparaciones.
No modificar ningún componente del automatismo salvo autorización expresa de la Empresa.
Instruir al usuario del sistema con respecto a los sistemas de controles previstos y la operación de apertura manual en caso de emergencia.
No permitir que personas o niños estacionen en el campo de acción del automatismo.
No dejar radio emisores u otros dispositivos de mando al alcance de los niños para evitar el accionamiento involuntario del automatismo.
El usuario debe evitar cualquier intento de intervención o reparación y ponerse en contacto con personal cualificado.
Asegúrese de que el rango de temperatura indicado es compatible con el sitio para ser instalado.
Si hay, el botón hombre presente se debe instalar a la vista de la puerta, pero alejado de las piezas en movimiento, a una altura de 1,5 m y no
accesible al público.
Si la automatización se instala a una altura inferior a 2,5 m , es necesario garantizar un nivel adecuado de protección de las partes eléctricas y
mecánicas.
Después de la instalación, asegúrese de que la configuración del motor esté ajustado correctamente y que los sistemas de protección y
desbloqueo están funcionando correctamente.
Antes de usar la automatización, lea las instrucciones y guárdelas para referencia futura.
Mantenga a los niños, personas y cosas fuera del campo de acción, especialmente durante su funcionamiento.
No dejar radio emisores u otros dispositivos de mando al alcance de los niños para evitar el accionamiento involuntario del automatismo.
No impedir el movimiento de la puerta.
No modificar los componentes del automatismo.
En caso de mal funcionamiento, apague la alimentación, abra el desbloqueo de emergencia para permitir el acceso y solicitar la intervención
de personal cualificado (instalador).
Para toda operación de limpieza externa, cortar el suministro de energía.
Mantener limpias las fotocélulas y los dispositivos de señalización luminosa. Compruebe que ramas o arbustos no interfieran con los
dispositivos de seguridad (fotocélulas).
Para cualquier intervención directa en la automatización, dirigirse a personal calificado (instalador).
Anualmente hacer un control del automatismo por personal calificado.
La activación del desbloqueo manual podría ocasionar un movimiento incontrolado de la puerta en presencia de una falla mecánica o si la
puerta no está bien equilibrada.
Controlar periódicamente la instalación si muestra signos de desequilibrio o daños mecánicos a cables y soportes de montaje. No utilice el
automatismo si necesita reparaciones.
Todo lo que no está expresamente previsto en estas instrucciones no está permitido.

2
Arco 25/35
1 . GENERAL
Actuador electromecánico proyectado para automatizar cancelas de tipo residencial. El moto-reductor mantiene el bloqueo en
apertura y cierre sin necesidad de electrocerradura para puertas. El actuador no tiene fricción mecánica. Debe ser controlado por
un panel de control electrónico dotado de regulación del par.
El pistón ARCO existe en versiones DERECHA y / o IZQUIERDA dependiendo de la aplicación, las puertas deben ser examinadas
desde el interior.
El pistón ARCO se instala fácilmente en cualquier tipo de puerta que esté bien equilibrada.
El pistón ARCO está construido para las puertas que no excedan 300 kg de peso y 3,5 metros de longitud.
2 . INSTALACIÓN DEL ACTUADOR
Controles preliminares
Compruebe:
• Que la estructura de la cancela sea suficientemente robusta.
• En cualquier caso, el operador debe empujar la puerta en un punto reforzado.
• Las hojas se muevan manualmente y sin esfuerzo a lo largo de la carrera.
• Si la puerta no es una nueva instalación, comprobar el estado de desgaste de todos los componentes.
• Reparar o sustituir las piezas defectuosas o desgastadas. La fiabilidad y la seguridad están directamente influenciadas por el
estado de la estructura de la puerta.
Montaje de los soportes de los pilares

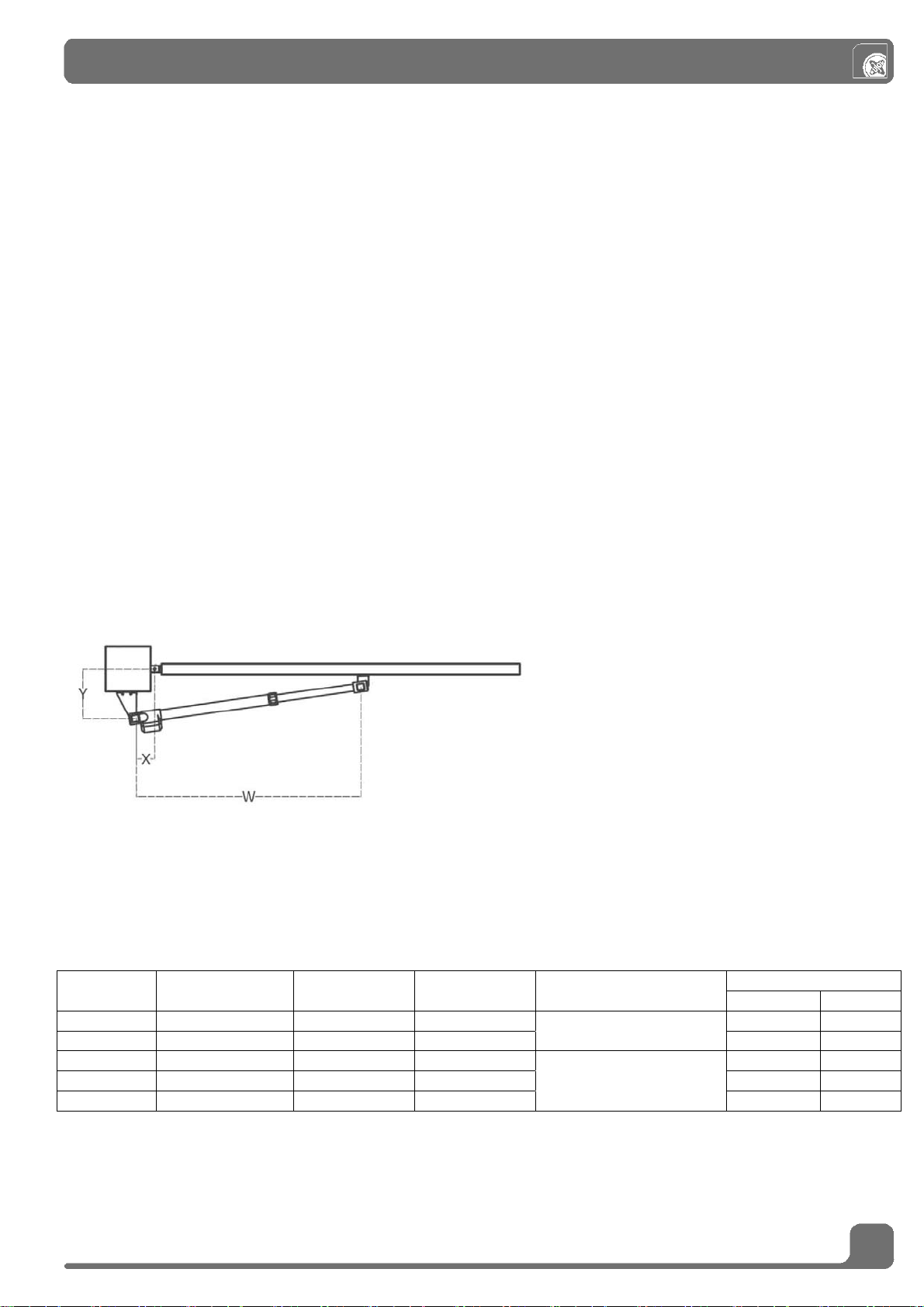

El diagrama de la figura 1 debe ser usado como referencia de la instalación y utilizar la tabla 1 para consultar las medidas de
fijación de los soportes.
Fig 1
P Soporte trasero para la fijación al pilar
F Soporte delantero de fijación de la hoja
X-Y Cotas para determinar el punto de fijación del soporte " P "
W Distancia entre soportes
Tabla 1
Fije el soporte "P" (fig. 1) a la columna con una soldadura resistente.
Del mismo modo soldar a la puerta (o fijar con 4 tornillos M8) el soporte "F " asegurándose de que el actuador está perfectamente
paralelo al plano de movimiento de la puerta de la figura 1.
F
Dimensiones max hoja
CARRERA X Y W APERTURA max mkg
400 160 210 1130 3 300
600 200 300 1530 95 3.5 250
400 130 110 930 2 350
400 170 160 1130 3 300
600 230 230 1530
110°
3.5 250
P

3
Arco 25/35
Cable de alimentación
El cable de alimentación de la instalación electrónica debe ser de tipo H 05 RN- F o equivalente.
El cable equivalente debe garantizar:
- Uso exterior permanente
- Tensión nominal 300/500 V
- La temperatura máxima en la superficie del cable a 50 ° C
- Temperatura mínima de -25 ° C
También debe tener una sección mínima de 4 x 1,5 mm2 y, para un correcto sellado del cable, la cubierta exterior debe tener Ø =
7,1 ÷ 9,6 mm .
El cableado al cuadro debe ser efectuado como en la Figura 3.
Conexiones del motor
Azul = Común
Marrón = Sentido A
Negro = Sentido B
Amarillo/Verde = Tierra
¡ADVERTENCIA! Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o por
personal calificado.
3 . MONTAJE DE PISTÓN APERTURA DE 95 ° A 110 °
Fije el soporte trasero “P” a la columna según las medidas indicadas en la tabla 1 y perfectamente horizontal con respecto a su eje
(utilice un nivel de burbuja).
Fijar el accionador a la placa "P" con el tornillo y tuerca suministrado.
Extender completamente el pistón de acero inoxidable hasta el final de su carrera, a continuación, atornille una vuelta (por lo
menos 1 cm) para que el pistón no pare por tope propio.
Fije el soporte delantero "F" en el extremo del cilindro con el tornillo y tuerca suministrado.
Fije el soporte en la hoja de la puerta, continúe manteniendo el accionador horizontal. Cuide que las soldaduras sean resistentes.
Proteja el pistón durante el montaje.
4 . TOPES MECANICOS

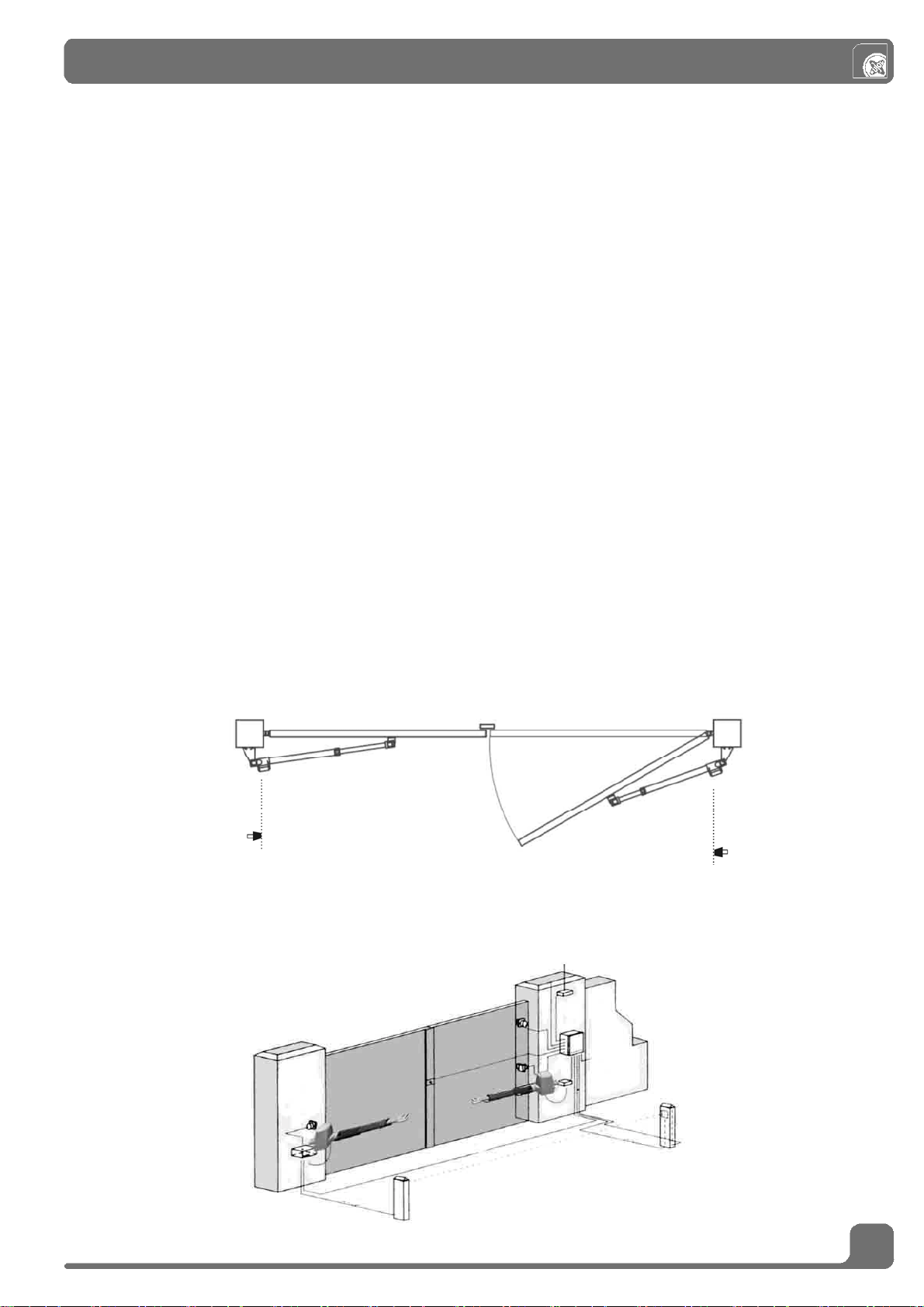

Fig.2
Para un funcionamiento adecuado del accionador, es necesario instalar topes mecánicos de final de recorrido tanto en posición
de puerta abierta como cerrada (Figura 2).
5 . PREPARACIÓN DE LA INSTALACIÓN ELÉCTRICA

4
Arco 25/35
Fig.3
Preparar el sistema eléctrico como en la figura 3 con referencia a las normas vigentes para instalaciones eléctricas.
Mantener las conexiones de alimentación totalmente independientes de las de maniobra (fotocélulas, bandas sensibles,
dispositivos de control, etc.). Hacer todas las conexiones de los dispositivos de seguridad y de acuerdo con las normas para la
instalación que se han mencionado anteriormente.
Los principales componentes de automatización son ( fig. 3 ).
Cuadro con receptor incorporado Par de fotocélulas externas
Selector a llave Par de fotocélulas internas con columnas
Lámpara de destellos Mandos a distancia VARIO 4-6 canales
OperadorARCO Antena
Precaución
Todas las partes metálicas de los equipos y automatismos deben estar conectados a tierra. Para el cableado del actuador y la
conexión de los accesorios, consulte los manuales de instrucciones relacionados. Los paneles de control y los accesorios deben
ser adecuados para el uso y cumplir con la normativa vigente. Si hay un error en la apertura y cierre es posible invertir las
conexiones de las fases A y B (marrón y negro) en el panel de control.
La primera maniobra después de una interrupción de la red debe ser de apertura.
6 . AJUSTE DEL EMPUJE
PRECAUCIÓN : Asegúrese de que el valor de la fuerza de impacto medido en los puntos previstos por la norma EN 12445 sea
inferior al indicado en la norma EN 12453.
La fuerza de empuje se ajusta mediante el regulador de par en el panel de control. El par óptimo tiene que permitir el ciclo
completo de apertura y cierre con la mínima fuerza necesaria.
Un par excesivo puede comprometer la seguridad antiaplastamiento. Al contrario, un par insuficiente puede impedir la maniobra.
Consulte el manual de instrucciones del panel de control.
7 . VERIFICACION DEL AUTOMATISMO
Antes de poner en marcha definitivamente el automatismo, controlar escrupulosamente lo que sigue:
• Compruebe que todos los componentes estén bien sujetos.
• Compruebe el correcto funcionamiento de todos los dispositivos de seguridad (fotocélulas, bandas, etc.)
• Compruebe el mando de la maniobra de emergencia.
• Compruebe el funcionamiento de apertura y cierre con los dispositivos de control en uso.
• Verificar la lógica electrónica de funcionamiento normal (o personalizada) en el tablero de instrumentos.
8 . USO DEL AUTOMATISMO
Debido a que el automatismo puede ser controlado a distancia por radio o botón de Start, es indispensable comprobar
frecuentemente la eficacia completa de todos los dispositivos de seguridad.
Para cualquier mal funcionamiento personal calificado debe actuar de inmediato.
Se recomienda mantener los niños a una distancia de seguridad del área de operación.
9 . COMANDO
El uso del automatismo permite la apertura y el cierre motorizado de la puerta. El comando puede ser de diferentes tipos (mando
manual, radio, control de acceso con tarjeta magnética, etc.) según las necesidades y características de la instalación. Para los
diversos sistemas de accionamiento, véanse las instrucciones.
El usuario debe ser instruido al uso y los controles.
10 . MANTENIMIENTO
Para cualquier operación de mantenimiento, desconectar la fuente de alimentación al sistema. El actuador no requiere
mantenimiento periódico.
• Comprobar los dispositivos de seguridad de la puerta y el automatismo.
• Revisar periódicamente la fuerza de empuje y corregir el valor del par eléctrico en el tablero de instrumentos.
• Para cualquier anomalía de funcionamiento, desconecte la energía del sistema y pedir la ayuda de un técnico cualificado
(instalador).

5
Arco 25/35
En el período de fuera de servicio, activar el desbloqueo manual para permitir la apertura y el cierre manuales.
11 . RUIDO
El ruido producido por el motor en condiciones normales de uso es constante y no supera los 70 dB (A ).
12 . PROBLEMAS Y SOLUCIONES
Mal funcionamiento del motor
Comprobar por medio de un instrumento adecuado la presencia de voltaje en los extremos del moto-reductor y realizar después
la maniobra de abrir o cerrar.
Si el motor vibra pero no gira, puede ser:
a) mala conexión del cable común (Azul).
b) no está conectado al condensador de marcha a los terminales suministrados en el panel de control (para 220V) o conexión
incorrecta del transformador de la fuente de alimentación a 24V .
c ) si el movimiento de la hoja es contrario a lo que debería ser, invertir las conexiones del motor.
Funcionamiento defectuoso de los accesorios eléctricos
Todos los dispositivos de control y seguridad en caso de fallo, pueden provocar un mal funcionamiento o bloqueo.
Para localizar la avería, es aconsejable desconectar uno a uno todos los dispositivos hasta identificar la causa del defecto. Después
de haber reparado o reemplazado, restablecer todos los dispositivos anteriormente desconectados. Para todos los dispositivos,
consulte el manual de instrucciones.

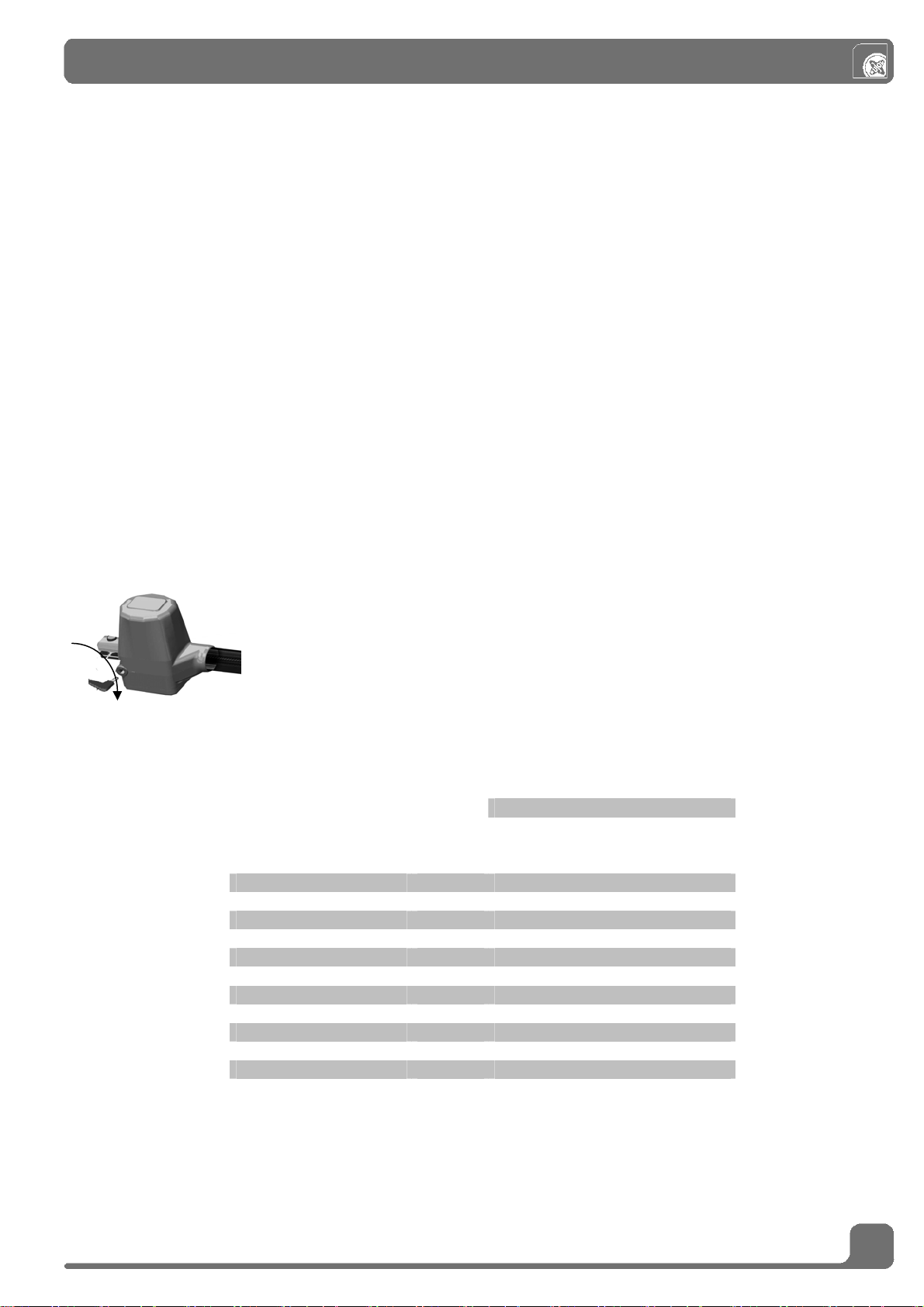

13 . FUNCIONAMIENTO MANUAL
Al ser un accionador irreversible se suministra equipado con un cómodo desbloqueo con llave que permite la maniobra manual
durante la ausencia de suministro eléctrico. Inserte la llave de desbloqueo y abra el pestillo (fig. 4). Empuje manualmente la hoja
para abrir o cerrar la puerta. Para restablecer el funcionamiento motorizado, cierre el desbloqueo.
Fig.4
14.CARACTERISTICAS
ARCO
Alimentación (Vac
50Hz) 230
Alimentación motor (Vac/Vdc) 230
Potencia absorbida (W) 230
Peso max. hoja (kg) 350
Velocidad de tracción (m/s) 0,18
Protección térmica integrada
Temperatura de trabajo (°C) -25 / +70
Largo max. hoja (m) 2,5-3,5
Carrera (cm) 40-60
Grado de protección IP44
Ciclos (cycle/h) 18
Peso (Kg) 6

6
Arco 25/35
Português
SEGURANÇA GERAL
O sistema de automatização, instala-se e utiliza correctamente, satisfaz o grau de segurança requerido.
No entanto, é conveniente observar determinadas regras de conduta para evitar inconvenientes acidentais.
A Empresa declina toda a responsabilidade pelo uso indevido ou uso diferente daquilo para o que se destina e declara nesta documentação.
Não instale o produto numa atmosfera explosiva.
Os elementos construtivos da máquina devem ser conformes às seguintes Directivas Européias: 2004/108/CE, 2006/95/CE, a Directora 98/37
CE e sucessivas modificações.
Para todos os países fora da Comunidade Européia, além das normas nacionais vigentes, para um bom nível de segurança é recomendável
cumprir com as normas antes mencionadas.
A Empresa declina qualquer responsabilidade derivada de incumprimento das boas técnicas de fabricação dos fechamentos (portas, cancelas,
etc. ), bem como das deformações que pudessem intervir na utilização.
A instalação deve realizar-se de acordo com as disposições das Directrizes Européias: 2004/108/CE, 2006/95/CE, 98/37 CE e sucessivas
modificações.
Desligue a fonte de alimentação antes de realizar qualquer trabalho na instalação. Desligue também eventuais tampões de baterias, se há.
Na rede de alimentação, proporcionar um interruptor ou um magneto térmico unipolar com distância de abertura dos contactos igual ou
maior que 3 x 1,5 mm.
Comprove que águas acima da rede de fornecimento, há um interruptor diferencial com ombreira de 0,03 A.
Comprove se a tomada de terra está correctamente: ligar todas as partes metálicas de fechamento (portas, cancelas, etc.) e todos os
componentes da instalação previstos de borne de terra.
Aplicar todos os dispositivos de segurança (fotocélulas, barras sensíveis, etc.) necessários para proteger a área do perigo de esmagamento e
movimento.
Aplicar ao menos um dispositivo de sinalização luminosa (luz intermitente) e fixar um cartaz de Alerta à estrutura.
A Empresa declina toda a responsabilidade pela segurança e o bom funcionamento do automatismo quando os componentes utilizados são
de outros fabricantes.
Utilize só peças originais para qualquer manutenção ou reparos.
Não modificar nenhum componente do automatismo salvo autorização expressa da Empresa.
Instruir ao utente dos sistemas de control previstos e a operação de abertura manual em caso de emergência.
Não permitir que pessoas ou crianças permaneçam no campo de acção do automatismo.
Não deixar rádio emissores ou outros dispositivos de comando ao alcance das crianças para evitar o accionamento involuntário do
automatismo.
O utente deve evitar qualquer tentativa de intervenção ou reparo e pôr-se em contacto com pessoal qualificado.
Assegure-se de que a faixa de temperatura indicado é compatível com o lugar para ser instalado.
Se há, o botão homem presente deve-se instalar à vista da porta, mas afastado das peças em movimento, a uma altura de 1,5 m e não acessível
ao público.
Se a automatização for a uma altura inferior a 2,5 m, é necessário garantir um nível adequado de protecção das partes eléctricas e mecânicas.
Após a instalação, assegure-se de que a configuração do motor esteja ajustado correctamente e que os sistemas de protecção e desbloqueio
estão a funcionar correctamente.
Antes de usar o automatismo, leia as instruções e guarde-as para referência futura.
Mantenha as crianças, pessoas e coisas fora do campo de acção, especialmente durante seu funcionamento.
Não impedir o movimento da porta.
Em caso de mau funcionamento, desligue a alimentação, active o desbloqueio de emergência para permitir o acesso e solicitar a intervenção
de pessoal qualificado (instalador).
Para toda a operação de limpeza externa, cortar o fornecimento de energia.
Manter limpas as fotocélulas e os dispositivos de sinalização luminosa. Comprove que ramos ou arbustos não interfiram com os dispositivos de
segurança (fotocélulas).
Para qualquer intervenção directa na automação, dirigir-se a pessoal qualificado (instalador).
Anualmente fazer um controle do automatismo por pessoal qualificado.
A activação do desbloqueio manual poderia ocasionar um movimento incontrolado da porta em presença de uma falha mecânica ou se a
porta não está bem equilibrada.
Controlar periodicamente a instalação se mostra sinais de desequilíbrio ou danos mecânicos a “cabos e suportes de montagem". Não utilize o
automatismo se precisa de reparação.
Tudo o que não está expressamente previsto nestas instruções não está permitido.

7
Arco 25/35
1. GERAL
Accionador electromecánico projectado para automatizar cancelas de tipo residencial. O moto-redutor mantém o bloqueio em
abertura e fecho sem necessidade de electrocerradura para portas. Não tem atrito mecânico. Deve ser controlado por um quadro
de controle electrónico dotado de regulação do força.
O accionador ARCO existe em versões DIREITO e ESQUERDO dependendo da folha a quem se vai aplicar, as portas devem ser
examinadas desde o interior.
O accionador ARCO instala-se facilmente em qualquer tipo de porta que seja bem equilibrada.
O accionador ARCO está construído para as portas que não excedam 300 kg de peso e 3,5 metros de largura.
2 . INSTALAÇÃO DO ACCIONADOR
Controles preliminares
Comprove:
• Que a estrutura da cancela seja suficientemente robusta.
• Em qualquer caso, o operador deve empurrar a porta num ponto reforçado.
• As cancelas movam-se manualmente e sem esforço ao longo da carreira.
• Se a porta não é uma nova instalação, comprovar o estado de desgaste de todos os componentes.
• Consertar ou substituir as peças defeituosas ou desgastadas. A fiabilidade e a segurança estão directamente influenciadas pelo
estado da estrutura da porta.
Montagem dos suportes dos pilares
Na Figura 1 mostra-se o diagrama para fazer referência à instalação e a ficha Tabela 1 das medidas para fixar no pilar.
Fig 1
P - Suporte trazeiro para a fixação ao pilar
F - Suporte atacante de fixação da folha
X-E - Dimensões para determinar o ponto de fixação do suporte " P "
W - Valor do eixo de fixação
Tabela 1
Fixe o suporte "P" (fig. 1) à coluna com uma solda resistente.
Do mesmo modo soldar à porta (ou fixar com 4 parafusos M8) o suporte "F" assegurando-se de que o accionador se pode montar
perfeitamente paralelo ao plano de movimento da porta da figura 1.
F
Dimenssões max.folha
CURSO X Y W ABERTURA max.
mkg
400 160 210 1130 3 300
600 200 300 1530 95 3.5 250
400 130 110 930 2 350
400 170 160 1130 3 300
600 230 230 1530
110°
3.5 250
P

8
Arco 25/35
Cabo de alimentação
O cabo de alimentação do quadro electrónico deve ser de tipo H 05 RN- F ou equivalente.
O cabo equivalente deve garantir:
- Uso exterior permanente
- Tensão nominal 300/500 V
- A temperatura máxima na superfície do cabo a 50 ° C
- Temperatura mínima de -25 ° C
Também deve ter uma secção mínima de 4 x 1,5 mm2 e para uma correcta selagem do cabo, a coberta exterior deve ter Ø = 7,1 ÷
9,6 mm . A fiação deve ser como na Figura 3 :
Ligação do motor:
Azul – Comum
Castanho – Sentido A
Negro – Sentido B
Amarelo/Verde – Terra
¡ADVERTÊNCIA! Se o cabo de alimentação está danificado, deve ser substituído pelo fabricante ou seu agente de serviço ou por
pessoal qualificado.
3 . MONTAGEM DE PISTÃO ABERTURA DE 95 ° A 110 °
Fixe o suporte trazeiro “P” à coluna segundo as medidas indicadas na tabela 1 e perfeitamente horizontal com respeito a seu eixo
(utilize um nível de bolha).
Fixar o acionador à placa "P" com o parafuso e porca fornecido. Estender completamente o pistão de aço inoxidável até o final de
sua carreira, a seguir, aparafuse uma volta (pelo menos 1 cm)
para que o pistão não pare por topo próprio.
Fixe o suporte da frente "F" no extremo do cilindro com o parafuso e porca fornecido.
Fixe o suporte na folha da porta, continue mantendo o acionador horizontal.
Certifique que as soldas sejam resistentes. Proteja o pistão durante a montagem.
4 . TOPES MECANICOS
Fig.2
Atenção: para um funcionamento adequado do acionador, é necessário instalar topos mecânicos de final de percurso tanto em
posição de porta aberta como fechada (Figura2 )
5 . PREPARAÇÃO DA INSTALAÇÃO ELÉCTRICA

9
Arco 25/35
Fig.3
Preparar o sistema eléctrico como na figura 3 com referência às normas vigentes para instalações eléctricas. Manter as ligações de
alimentação totalmente independentes à manobra (fotocélulas, bandas sensíveis, dispositivos de controle, etc.). Fazer todas as
ligações dos dispositivos de segurança e de acordo com as normas para a instalação que se mencionaram anteriormente.
Os principais componentes de automatização são ( fig. 3 ) :
Quadro com receptor incorporado Pare de fotocélulas externas
Selector de chave Pare de fotocélulas internas com colunas
Pirilampo Comandos à distancia VARIO 4-6 canais
Accionador ARCO Antena
Precaução
Todas as partes metálicas dos equipamentos e automatismos devem estar ligadas a terra. Para a fiação do accionador e a ligação
dos acessórios, consulte os manuais de instruções relacionados. Os painéis de controle e os acessórios devem ser adequados para
o uso e cumprir com o regulamento vigente. Se há um erro na abertura e fecho é possível reverter as ligações das fases A e B
(castanho/negro) no painel de controle.
A primeira manobra após uma interrupção da rede deve ser de abertura.
6 . AJUSTE DE FECHO
PRECAUÇÃO : Assegure-se de que o valor da força de impacto medido nos pontos previstos pela norma EM 12445 seja inferior ao
indicado na norma EM 12453.
A força de fecho ajusta-se mediante o regulador de força no painel de controle. A força óptima tem que permitir o ciclo completo
de abertura e fecho com a mínima força necessária.
Força excessiva pode comprometer a segurança anti-esmagamento. Ao invés, uma força insuficiente pode impedir a manobra.
Consulte o manual de instruções do painel de controle.
7 . VERIFICAÇÃO DO AUTOMATISMO
Antes de pôr em marcha definitivamente o automatismo, controlar escrupulosamente o que segue:
• Comprove que todos os componentes estejam bem sujeitos.
• Comprove o correcto funcionamento de todos os dispositivos de segurança (fotocélulas, bandas, etc.)
• Comprove o comando da manobra de emergência.
• Comprove o funcionamento de abertura e fecho com os dispositivos de controle em uso.
• Verificar a lógica electrónica de funcionamento normal (ou personalizada) no tabuleiro de instrumentos.
8 . USO DO AUTOMATISMO
Como o automatismo pode ser controlado a distância por rádio ou botão de Start, é indispensável comprovar a eficácia completa
de todos os dispositivos de segurança.
Para qualquer mau funcionamento pessoal qualificado deve actuar de imediato.
Se recomenda manter as crianças a uma distancia de segurança da área de operação.
9 . COMANDO
O uso do automatismo permite a abertura e o fechamento motorizado da porta. O comando pode ser de diferentes tipos
(comando manual, rádio, controle de acesso com cartão magnético, etc.) segundo as necessidades e características. Para os
diversos sistemas de accionamento, vejam-se as instruções.
O utente deve ser instruído ao uso e os controles.
10 . MANTIMENTO
Para qualquer operação de manutenção, desligar a fonte de alimentação ao sistema. O accionador não requer manutenção
periódica. • Comprovar os dispositivos de segurança da porta e o automatismo.
• Revisar periodicamente a força de empurre e corrigir o valor de força no quadro eléctrico.
• Para qualquer anomalía de funcionamento, desligue a energia do sistema e pedir a ajuda de um técnico qualificado (instalador).
No período de fora de serviço, activar o desbloqueio manual para permitir a abertura e o fechamento manual.

10
Arco 25/35
11 . RUIDO
O ruído produzido pelo motor em condições normais de uso é constante e não supera os 70 dB (A ).
12 . PROBLEMAS E SOLUÇÕES
Mau funcionamento do motor
Comprovar por médio de um instrumento adequado a presença de voltaje nos extremos do moto-redutor e realizar depois a
manobra de abrir ou fechar. Se o motor vibra mas não gira, pode ser:
a) Má ligação do cabo comum (Azul)
b) Não está ligado ao condensador de marcha aos terminais fornecidos no quadro eléctrico (para 220V) ou ligação incorreta do
transformador da fonte de alimentação a 24V .
c ) se o movimento da folha é contrário ao que deveria ser, inverter as ligações do motor.
Funcionamento defeituoso dos acessórios eléctricos
Todos os dispositivos de controle e segurança em caso de falha, podem provocar um mau funcionamento ou bloqueio. Para
localizar a avaria, é aconselhável desligar um a um todos os dispositivos até identificar a causa do defeito.
Após ter consertado ou substituído, restabelecer todos os dispositivos anteriormente desligados. Para todos os dispositivos,
consulte o manual de instruções.
13 . FUNCIONAMENTO MANUAL
Ao ser um accionador irreversível fornece-se equipado com um cómodo desbloqueio com chave que permite a manobra manual
durante a ausência de fornecimento eléctrico. Insira a chave de desbloqueio e abra a alavanca (fig. 4). Empurre manualmente a
folha para abrir ou fechar a porta. Para restabelecer o funcionamento motorizado, feche o desbloqueio.
Fig.4
14.CARACTERISTICAS
ARCO
Alimentação (Vac
50Hz) 230
Alimentação motor (Vac/Vdc) 230
Potência absorvida (W) 230
Peso max. folha (kg) 350
Velocidade de tração (m/s) 0,18
Proteção térmica integrad
Temperatura de trabalho (°C) -25 / +70
Largura max. folha (m) 2,5-3,5
Curso (cm) 40-60
Grau de proteção IP44
Ciclos (cycle/h) 18
Peso (Kg) 6

11
Arco 25/35
Italiano
DISPOSIZIONI GENERALI DI SICUREZZA
L’automazione, se installata ed utilizzata correttamente, soddisfa il grado di sicurezza richiesto.
Tuttavia è opportuno osservare alcune regole di comportamento per evitare inconvenienti accidentali.
La Ditta declina qualsiasi responsabilità derivante dall’uso improprio o diverso da quello per cui è destinato ed indicato nella presente
documentazione.
Non installare il prodotto in atmosfera esplosiva.
Gli elementi costruttivi della macchina devono essere in accordo con le seguenti Direttive Europee: 2004/108/CEE, 2006/95/CEE, 98/37
CEE e loro modifiche successive. Per tutti i Paesi extra CEE, oltre alle norme nazionali vigenti, per un buon livello di sicurezza è
opportuno rispettare anche le norme sopracitate.
La Ditta declina qualsiasi responsabilità dall’inosservanza della Buona Tecnica nella costruzione delle chiusure (porte, cancelli, ecc.),
nonché dalle deformazioni che potrebbero verificarsi durante l’uso.
L’installazione deve essere in accordo con quanto previsto dalle Direttive Europee: 2004/108/CEE, 2006/95/CEE, 98/37 CEE e loro
modifiche successive.
Togliere l’alimentazione elettrica, prima di qualsiasi intervento sull’impianto. Scollegare anche eventuali batterie tampone se presenti.
Prevedere sulla rete di alimentazione dell’automazione, un interruttore o un magnetotermico onnipolare con distanza di apertura dei
contatti uguale o superiore a 3,5 mm.
Verificare che a monte della rete di alimentazione, vi sia un interruttore differenziale con soglia da 0.03A.
Verificare se l’impianto di terra è realizzato correttamente: collegare tutte le parti metalliche della chiusura (porte, cancelli, ecc.) e tutti i
componenti dell’impianto provvisti di morsetto di terra.
Applicare tutti i dispositivi di sicurezza (fotocellule, coste sensibili, ecc.) necessari a proteggere l’area da pericoli di schiacciamento,
convogliamento, cesoiamento.
Applicare almeno un dispositivo di segnalazione luminosa (lampeggiante) in posizione visibile, fissare alla struttura un cartello di
Attenzione.
La Ditta declina ogni responsabilità ai fini della sicurezza e del buon funzionamento dell’automazione se vengono impiegati
componenti di altri produttori.
Usare esclusivamente parti originali per qualsiasi manutenzione o riparazione.
Non eseguire alcuna modifica ai componenti dell’automazione se non espressamente autorizzata dalla Ditta.
Istruire l’utilizzatore dell’impianto per quanto riguarda i sistemi di comando applicati e l’esecuzione dell’apertura manuale in caso di
emergenza.
Non permettere a persone e bambini di sostare nell’area d’azione dell’automazione.
Non lasciare radiocomandi o altri dispositivi di comando alla portata dei bambini onde evitare azionamenti involontari
dell’automazione.
L’utilizzatore deve evitare qualsiasi tentativo di intervento o riparazione e rivolgersi solo a personale qualificato.
Verificare che il range dichiarato di temperatura sia compatibile con il luogo destinato all’installazione dell’automazione.
Se presente, il pulsante a ritenuta (uomo presente) deve essere installato in vista della porta ma distante dalle parti in movimento, ad
una altezza di 1,5 m e non accessibile al pubblico.
Se l’automazione è installata ad una altezza inferiore a 2,5 m, è necessario garantire un adeguato grado di protezione delle parti
elettriche e meccaniche.
Dopo aver eseguito l’installazione, assicurarsi che il settaggio del motore sia correttamente impostato e che i sistemi di protezione e di
sblocco funzionino correttamente.
Prima di usare l’automazione, leggere attentamente le istruzioni d’uso e conservarle per consultazioni future.
Tenere bambini, persone e cose fuori dal raggio d’azione dell’automazione, in particolare durante il funzionamento.
Non lasciare radiocomandi o altri dispositivi di comando alla portata dei bambini onde evitare azionamenti involontari
dell’automazione.
Non contrastare volontariamente il movimento dell’anta.
Non modificare i componenti dell’automazione.
In caso di malfunzionamento, togliere l’alimentazione, attivare lo sblocco di emergenza per consentire l’accesso e richiedere
l’intervento di un tecnico qualificato (installatore).
Per ogni operazione di pulizia esterna, togliere l’alimentazione di rete.
Tenere pulite le ottiche delle fotocellule ed i dispositivi di segnalazione luminosa. Controllare che rami ed arbusti non disturbino i
dispositivi di sicurezza (fotocellule).
Per qualsiasi intervento diretto all’automazione, avvalersi di personale qualificato (installatore).
Annualmente far controllare l’automazione da personale qualificato.
L’attivazione dello sblocco manuale potrebbe causare movimenti incontrollati della porta in presenza di guasti meccanici oppure se la
porta non è bilanciata.
Esaminare frequentemente l’installazione se presenta sbilanciamenti o segni di danni meccanici a cavi e supporti. Non utilizzare
l’automatismo se necessita di interventi di riparazione.
Tutto quello che non è espressamente previsto in queste istruzioni, non è permesso.

12
Arco 25/35
1. GENERALITÀ
Attuatore elettromeccanico progettato per automatizzare cancelli di tipo residenziale. Il motoriduttore mantiene il blocco in
chiusura ed apertura senza necessità di elettroserratura per ante. L’attuatore è privo di frizione meccanica. Deve essere
comandato da un quadro comandi elettronico dotato di regolazione di coppia.
Il pistone ARCO è costruito nelle versioni DESTRO e/o SINISTRO a seconda dell'anta a cui deve essere applicato, le ante devono
essere guardate dall'interno.
Il pistone ARCO è facilmente installabile su ogni tipo di cancello purché ben bilanciato.
Il pistone ARCO è costruito per ante che non superino i 300 kg di peso ed i 3,5 metri di lunghezza.
2. INSTALLAZIONE DELL’ATTUATORE
Verifiche preliminari
Controllare:
• Che la struttura del cancello sia sufficientemente robusta.
• In ogni caso, l’attuatore deve spingere l’anta in un punto rinforzato.
• Che le ante si muovano manualmente e senza sforzo per tutta la corsa.
• Se il cancello non è di nuova installazione, controllare lo stato di usura di tutti i componenti.
• Sistemare o sostituire le parti difettose o usurate. L’affidabilità e la sicurezza dell’automazione è direttamente influenzata dallo
stato della struttura del cancello.
Ancoraggio degli attacchi al pilastro
Nella fig.1 è riportato lo schema a cui fare riferimento per l’installazione e nella tabella tab 1 le misure per il fissaggio a pilastro.
Fig 1
Pstaffa posteriore di fissaggio al pilastro
Fstaffa anteriore di fissaggio dell’anta
X-Y quote per determinare il punto di fissaggio della staffa “P”
Wvalore dell’interasse di fissaggio
Tabella 1
Fissare l’attacco “P” (fig.1) al pilastro con una robusta saldatura.
Allo stesso modo saldare al cancello (oppure fissare con 4 viti M8) la staffa “F” facendo attenzione che l’attuatore da montare
risulti parallelo al piano di movimento del cancello fig.1.
F
Dimensioni max anta
CORSA X Y W APERTURA max m kg
400 160 210 1130 3 300
600 200 300 1530 95 3.5 250
400 130 110 930 2 350
400 170 160 1130 3 300
600 230 230 1530
110°
3.5 250
P

13
Arco 25/35
Cavo di alimentazione
Il cavo di alimentazione della scheda deve essere di tipo H 05 RN-F o equivalenti. Il cavo equivalente deve garantire:
- utilizzo esterno permanente
- tensione nominale 300/500 V
- temperatura massima sulla superficie del cavo +50° C
- temperatura minima -25° C
Inoltre deve avere sezione minima di 4 x 1,5 mm2 e, per una corretta tenuta del cavo, la guaina esterna deve avere Ø = 7,1÷ 9,
mm. Il cablaggio alla morsettiera deve essere effettuato come in Fig.3.
Collegamenti del motore :
Blue = Comune
Marrone = Direzione A
Nero = Direzione B
Giallo/Verde = Terra
ATTENZIONE! Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o comunque da persona con qualifica.
3. MONTAGGIO PISTONE APERTURA DA 95° A 110°
Fissarelastaffaposteriore"P"allacolonnainbaseallemisureelencatenellatabella1eassicurarsichesia
perfettamenteorizzontalerispettoalsuoasse(utilizzareunalivellaabolla).Fissarel'attuatoreallapiastra"P"conlavite
eildadofornito.Estenderecompletamenteilpistoneinacciaioinoxfinoallafinedellasuacorsa,poiavvitare(almeno1
cm)inmodocheilpistonenonsifermidasolo.Fissarelastaffaanteriore"F"allafinedelcilindroconbulloneedadoin
dotazione.Fissarelastaffaalpannello,continuareatenerel'attuatoreorizzontale.Assicurarsichelesaldaturesiano
resistenti.Proteggereilpistoneduranteilmontaggio.
4. FERMI MECCANICI
Fig.2
Attenzione:Peruncorrettofunzionamentodell'attuatore,ènecessarioinstallarefinecorsameccaniciinposizionedi
portaapertaechiusa(Figura2).
5. PREDISPOSIZIONE DELL’ IMPIANTO ELETTRICO

14
Arco 25/35
Fig.3
Predisporre l’impianto elettrico come in fig.3 facendo riferimento alle norme vigenti per gli impianti elettrici.
Tenere nettamente separati i collegamenti di alimentazione di rete dai collegamenti di servizio (fotocellule, coste sensibili,
dispositivi di comando ecc.). Realizzare i collegamenti dei dispositivi di comando e di sicurezza in armonia con le norme per
l’impiantistica precedentemente citate.
I componenti principali per una automazione sono (fig.3):
Quadro comando e ricevente incorporata Coppia fotocellule esterne
Selettore a chiave Coppia fotocellule interne con
colonnine
Lampeggiante con antenna accordata Telecomando VARIO 4-6 canali
Operatore ARCO Antenna
Attenzione
Tutte le masse metalliche dei contenitori delle apparecchiature e degli automatismi devono essere messe a terra. Per il cablaggio
dell’attuatore e il collegamento degli accessori riferirsi ai relativi manuali istruzione. I quadri di comando e gli accessori devono
essere adatti all’utilizzo e conformi alle normative vigenti. Nel caso sia errato il verso di apertura e chiusura è possibile invertire le
connessioni di direzione A e direzione B (Marrone/Nero) sul quadro comando.
Il primo comando dopo un’interruzione di rete deve essere di apertura.
6. REGOLAZIONE DELLA FORZA DI SPINTA
ATTENZIONE: Verificare che il valore della forza d’impatto misurato nei punti previsti dalla norma EN12445, sia inferiore a
quanto indicato nella norma EN 12453.
La forza di spinta viene tarata mediante la regolazione di coppia presente nel quadro comandi. La coppia ottimale, deve
permettere il ciclo completo di apertura e chiusura con la minima forza necessaria.
Una coppia eccessiva, può compromettere la sicurezza antischiacciamento. Al contrario, una coppia insufficiente può
compromettere una corretta manovra. Consultare il manuale istruzioni del quadro comando.
7. VERIFICA DELL’AUTOMAZIONE
Prima di rendere definitivamente operativa l’automazione, controllare scrupolosamente quanto segue:
• Verificare che tutti i componenti siano fissati saldamente.
• Controllare il corretto funzionamento di tutti i dispositivi di sicurezza (fotocellule, coste, ecc).
• Verificare il comando della manovra di emergenza.
• Verificare l’operazione di apertura e chiusura con i dispositivi di comando applicati.
• Verificare la logica elettronica di funzionamento normale (o personalizzata) nel quadro comandi.
8. USO DELL’AUTOMAZIONE
Poiché l’automazione può essere comandata a distanza mediante radiocomando o pulsante di Start, è indispensabile controllare
frequentemente la perfetta efficienza di tutti i dispositivi di sicurezza.
Per qualsiasi anomalia di funzionamento, intervenire rapidamente avvalendosi di personale qualificato.
Si raccomanda di tenere i bambini a debita distanza dal raggio d’azione dell’automazione.
9. COMANDO
L’utilizzo dell’automazione consente l’apertura e la chiusura del cancello in modo motorizzato. Il comando può essere di diverso
tipo (manuale, con radio comando, controllo accessi con badge magnetico, ecc.) secondo le necessità e le caratteristiche
dell’installazione. Per i vari sistemi di comando, vedere le relative istruzioni.
Gli utilizzatori dell’automazione devono essere istruiti al comando e all’uso.
10. MANUTENZIONE
Per qualsiasi manutenzione all’operatore, togliere l’alimentazione al sistema. L’attuatore non richiede manutenzioni periodiche.
• Verificare i dispositivi di sicurezza del cancello e della motorizzazione.
• Controllare periodicamente la forza di spinta ed eventualmente correggere il valore di coppia elettrica nel quadro comandi.

15
Arco 25/35
• Per qualsiasi anomalia di funzionamento non risolta, togliere alimentazione al sistema e chiedere l’intervento di personale
qualificato (installatore).
Nel periodo di fuori servizio, attivare lo sblocco manuale per consentire l’apertura e la chiusura manuale.
11. RUMOROSITA’
Il rumore prodotto dal motoriduttore in condizioni normali di utilizzo è costante e non supera i 70dB (A).
12. INCONVENIENTI E RIMEDI
Funzionamento difettoso del motoriduttore
Verificare con apposito strumento la presenza di tensione ai capi del motoriduttore dopo il comando di apertura o chiusura.
Se il motore vibra ma non gira, può essere:
a) sbagliato il collegamento del filo comune (Blu)
b) non è collegato il condensatore di marcia ai terminali previsti nel quadro comandi (per l’alimentazione 220V) oppure errato
collegamento del trasformatore nel di alimentazione a 24V.
c) se il movimento dell’anta è contrario a quello che dovrebbe essere, invertire i collegamenti di marcia del motore.
Funzionamento difettoso degli accessori elettrici
Tutti i dispositivi di comando e di sicurezza, in caso di guasto, possono causare anomalie di funzionamento o blocco
dell’automazione stessa.
Per individuare il guasto, è opportuno scollegare uno ad uno tutti i dispositivi dell’automazione, fino ad individuare quello che
causa il difetto. Dopo averlo riparato o sostituito, ripristinare tutti i dispositivi precedentemente scollegati. Per tutti i dispositivi
installati, fare riferimento al rispettivo manuale istruzione.
13. MANOVRA DI EMERGENZA
Essendo irreversibile, l’attuatore è fornito di un comodo sblocco a chiave per consentire la manovra
manuale durante l’assenza di elettricità. Inserire la chiave di sblocco e aprire il fermo (fig. 4).
Spingere manualmente il pannello per aprire o chiudere la porta. Per ripristinare il funzionamento
motorizzato, chiudere lo sblocco.
Fig.4
14.CARATTERISTICHE
ARCO
Alimentazione (Vac
50Hz) 230
Alimentazione motore (Vac/Vdc) 230
Potenza assorbita (W) 230
Peso anta max (kg) 350
Velocità di trazione (m/s) 0,18
Protezione termica integrated
Temperatura d’esercizio (°C) -25 / +70
Lunghezza anta max (m) 2,5-3,5
Corsa (cm) 40-60
Grado protezione IP44
Cicli (cycle/h) 18
Peso (Kg) 6

16
Arco 25/35
English
GENERAL SAFETY
If correctly installed and used, this automation device satisfies the required safety level standards. However, it is advisable to observe
some practical rules in order to avoid accidental problems.
Before using the automation device, carefully read the operation instructions and keep them for future reference.
Keep children, people and things outside the automation working area, particularly during its operation.
Keep radio control or other control devices out of children’s reach, in order to avoid any unintentional automation activation.
Do not intentionally oppose the leaf movement.
Do not modify the automation components.
In case of malfunction, disconnect the power supply, activate the emergency release to have access to the automation and request the
assistance of a qualified technician (installer).
Before proceeding to any outside cleaning operation, disconnect the power supply.
Keep the photocell optical components and light signal devices clean.
Check that the safety devices (photocells) are not obscured by branches or shrubs.
For any direct assistance to the automation system, request the help of a qualified technician (installer).
Have qualified personnel check the automation system once a year.
Manual release activation could cause the door to be subject to uncontrolled movements in the case where any mechanical faults are
present or the door is not balanced.
Inspect the installation frequently if it shows any unbalance or signs of mechanical damage to "cables and supports”. Do not use the
operator if it needs to be repaired. Keep the instructions together with the technical brochure for future reference.
This product was exclusively designed and manufactured for the use specified in the present documentation. Any other use not
specified in this documentation could damage the product and be dangerous.
The Company declines all responsibility for any consequences resulting from improper use of the product, or use which is different
from that expected and specified in the present documentation.
Do not install the product in explosive atmosphere.
The construction components of this product must comply with the following European Directives: 2004/108/EEC, 2006/95/EEC,
98/37/EEC and subsequent amendments. As for all non-EEC countries, the above-mentioned standards as well as the current national
standards should be respected in order to achieve a good safety level.
The Company declines all responsibility for any consequences resulting from failure to observe Good Technical Practice when
constructing closing structures (door, gates etc.), as well as from any deformation which might occur during use.
The installation must comply with the provisions set out by the following European Directives: 2004/108/CEE, 2006/95/EEC, 98/37/EEC
and subsequent amendments.
Disconnect the electrical power supply before carrying out any work on the installation. Also disconnect any buffer batteries, if fitted.
Fit an omnipolar or magneto thermal switch on the mains power supply, having a contact opening distance equal to or greater than
3,5 mm.
Check that a differential switch with a 0.03A threshold is fitted just before the power supply mains.
Check that earthing is carried out correctly: connect all metal parts for closure (doors, gates etc.) and all system components provided
with an earth terminal.
Fit all the safety devices (photocells, electric edges etc.) which are needed to protect the area from any danger caused by squashing,
conveying and shearing.
Position at least one luminous signal indication device (blinker) where it can be easily seen, and fix a Warning sign to the structure.
The Company declines all responsibility with respect to the automation safety and correct operation when other manufacturers’
components are used.
Only use original parts for any maintenance or repair operation.
Do not modify the automation components, unless explicitly authorized by the company.
Instruct the product user about the control systems provided and the manual opening operation in case of emergency.
Do not allow persons or children to remain in the automation operation area.
Keep radio control or other control devices out of children’s reach, in order to avoid unintentional automation activation.
The user must avoid any attempt to carry out work or repair on the automation system, and always request the assistance of qualified
personnel.
Check that the stated temperature range is compatible with the place where the operator is to be installed.
If present, the dead man push button must be fitted within sight of the door but away from the moving parts, at a height of 1.5 m, and
must not be accessible to the public.
If the operator is fitted at a height lower than 2.5 m, you must guarantee an adequate degree of protection for the electrical and
mechanical parts.
Make sure that squashing is avoided between the moving parts and surrounding fixed parts. Fit all the safety devices (photocells,
safety edges etc.) required to protect the area from any danger of squashing, drawing in and shearing.
After completing the installation, ensure that the motor is set correctly and that the protection and release systems operate correctly.
Anything which is not expressly provided for in the present instructions is not allowed.

17
Arco 25/35
1. GENERAL OUTLINE
Electromechanical operator designed to automate residential-type gates. The operator keeps the gate blocked on closing and on
opening, without needing an electric lock. The operator has no mechanical clutch. It must be controlled by an electronic control
panel provided with torque setting. The end-of-stroke operation is managed by the control panel.
ARCO has been made in RIGHT and/or LEFT version depending on the leaf on which it will be installed. The leaves must be
considered from the internal side.
The ARCO cylinder is easily installed on any type of gate, as long as the gate is well balanced.
The ARCO cylinder has been constructed for gate wings that do not exceed 300 kg in weight and 3.5 meters in length.
2. OPERATOR INSTALLATION
Preliminary checks
Check that:
• The gate structure is sufficiently sturdy.
• Also make sure that the actuator pushes against the leaf reinforced section.
• The leaves move manually and without effort all along their stroke.
• If the gate has not been recently installed, check the wear condition of all components.
• Repair or replace faulty or worn parts. Reliability and safety are directly influenced by the state of the door structure.
Anchoring the attachments to the gate-post
The diagram in fig. 1 should be used as a reference for installation and consult the table 1 for the distances in mounting the gate
post.
The diagram in fig. 1 uses the following legend:
Fig 1
PGate post rear fastening bracket
F Front leaf fastening bracket
X-Y bracket installation value
W Distance between fixing points
Table 1
Fix the bracket “P” to the gate-post with a good welding. In the same way, weld the “F” bracket to the gate (or fix it with 4 M8
screws), making sure that the operator to be fitted is positioned parallel with the gate movement plane, fig.1.
Dimension max leaf
STROKE X Y W Opening max m kg
400 160 210 1130 3 300
600 200 300 1530 95° 3.5 250
400 130 110 930 2 350
400 170 160 1130 3 300
600 230 230 1530
110°
3.5 250
P
F

18
Arco 25/35
Power supply cable
The board power supply cable must be of the H 05 RN-F type or equivalent. The equivalent cable must guarantee:
- permanent outside use
- rated voltage of 300/500 V
- maximum temperature on the cable surface of +50° C
- minimum temperature of -25° C
Moreover, it must have a minimum section of 4 x 1.5 mm2 and, for the cable to hold correctly, it must be provided with an
external sheath of Ø = 7.1 to 9.6 mm. The wiring of the terminal board must be carried out as shown in Fig. 3
Motor Wiring
Blue = Common
Brown = Direction A
Black = Direction B
Yellow/Green = Ground
WARNING! When the power supply cable is damaged, it must be replaced by the manufacturer or its technical assistance
service, or else by a person having similar qualification, in order to prevent any risk.
3. PISTON OPENING ASSEMBLY FROM 95° TO 110°
Fix the rear bracket "P" to the column according to the measures listed in Table 1 and make sure it is perfectly horizontal with
respect to its axis (use a spirit level).
Fix the actuator to the plate "P" with the screw and the nut provided.
Fully extend the stainless steel piston until the end of its travel, then screw (at least 1 cm) so that the piston does not stop by itself.
Fix the front bracket "F" at the end of the cylinder with the bolt and the nut.
Secure the bracket to the leaf, hold the actuator in horizontal position. Make sure the welding joints are resistant. Protect the
piston during assembly.
4. MECHANICAL LIMITS SWITCHES
Fig.2
Warning: For a proper operation of the actuator, it is necessary to install mechanical limit switches in the open and closed position
door (Figure 2).
5. ELECTRICAL PLANT SET-UP

19
Arco 25/35
Fig.3
Prepare the electrical system as shown in Figure 3 with reference to existing standards for electrical installations.
Keep connections entirely independent of the operator (photocells, safety edges, control devices, etc.). Make all connections and
safety devices in accordance with the standards for the installation as mentioned above.
The main automation components are (fig.3):
Control panel and integrated receiver Pair of outside photocells
Key selector Pair of inside photocells
Flashing Lamp 4-6 channel VARIO transmitters
ARCO Operator Antenna
Warning! All metal parts of equipment and automation must be grounded. For actuator wiring and accessory connection, refer to the
relevant instruction manuals. The control panels and accessories must be suitable for use and conform to current standards.
Should the opening or closing direction be incorrect, it is possible to invert the connections of operation A and operation B (brown/black)
on the control board.
The first command after the power supply cut should be an opening maneuver.
6. ADJUSTING THE PUSHING FORCE
WARNING: Check that the impact force value measured at the points established by the EN 12445 standard is lower than
that specified in the EN 12453 standard
The pushing force is calibrated by means of the torque regulator in the control unit. The optimum torque must allow a complete
opening or closing cycle with the minimum force necessary. An excessive torque can reduce the anti-crush safety. In the other
case, an insufficient torque can impede the maneuvers. Consult the control unit’s instruction manual.
7. CHECKING THE AUTOMATION
Before considering the automation completely operational, the following checkings must be made with great care:
• Check that all the components are firmly anchored.
• Check all the safeties work properly (i.e. photocells, safety edges, etc.).
• Check the emergency maneuver control.
• Check the opening and closing maneuvers using the controls.
• Check the control unit’s electronic logic in normal (or customized) operation.
8. USE OF THE AUTOMATION
Since the automation may be remote controlled either by radio or a Start button, it is essential that all safeties are checked
frequently.
Any malfunction should be corrected immediately by a qualified specialist.
Keep children at a safe distance from the field of action of the automation.
9. THE CONTROLS
The use of automation allows motorized opening and closing of the door. The controls can come in various forms (i.e. manual,
remote controlled, limited access by magnetic badge, etc.) depending on needs and installation characteristics. For details on the
various command systems, consult the specific instruction booklets.
Anyone using the automation must be instructed in its operation and controls.
10. MAINTENANCE
When carrying out maintenance operation on the controller, disconnect it from the mains power supply. The actuator does not
require periodical maintenance operations.
• Check the safety devices of the gate and automation.
• Periodically check the pushing force and correct the value of the electric torque in the control board if necessary.
• In case of unsolved operation failures, disconnect the unit from the mains power supply and ask for the intervention of qualified
personnel (installer).
When the unit is out of order, activate the manual release to perform manual opening and closing maneuvers.
