ENGLISH
Additional Features of BND9
The following features have been added with version 2 and 3. Before using the machine,
carefully read both this manual and the Instruction and Reference Guide (which provides
descriptions of Ver. 1) included with your BND9 machine.
■Ten embroidery patterns ( ) have been added.
In addition to ten embroidery patterns being added, the pattern type selection screen was changed. (p. 2)
■The brightness of your LCD screen can be adjusted. (p. 2)
■The thread color settings for previously stitched designs can be canceled. (p. 3)
■The stitching can be moved forward or backward 500 stitches. (p. 4)
■Combined patterns can be grouped. (p. 4-p. 6)
This function allows you to sew the repeated pattern without sorting colors.
■The settings screen now has a total of six pages.
For page illustrations and content, refer to the "Quick Reference Guide" for the BND9. (p.9)
■The Link function has been added. (p. 6)
This function allows embroidery patterns edited in embroidery editing software provided with the Link
function, such as Palette 9 or later, to be transferred from a computer to multiple embroidery machines.
Please consult with your authorized retailer for exact machine specifications for linking.
■The manufacturer specified thread numbers can be displayed on the machine if the "PES" thread code is
"ON". (p. 11)
■The length of time until the embroidery machine will stop can be viewed in the embroidering screen.
(p. 12)
■If the temporary needle bar setting has been applied, the icon ( ) indicating the selected needle bar
in the embroidering screen can now be viewed. (p. 12)
EN

2

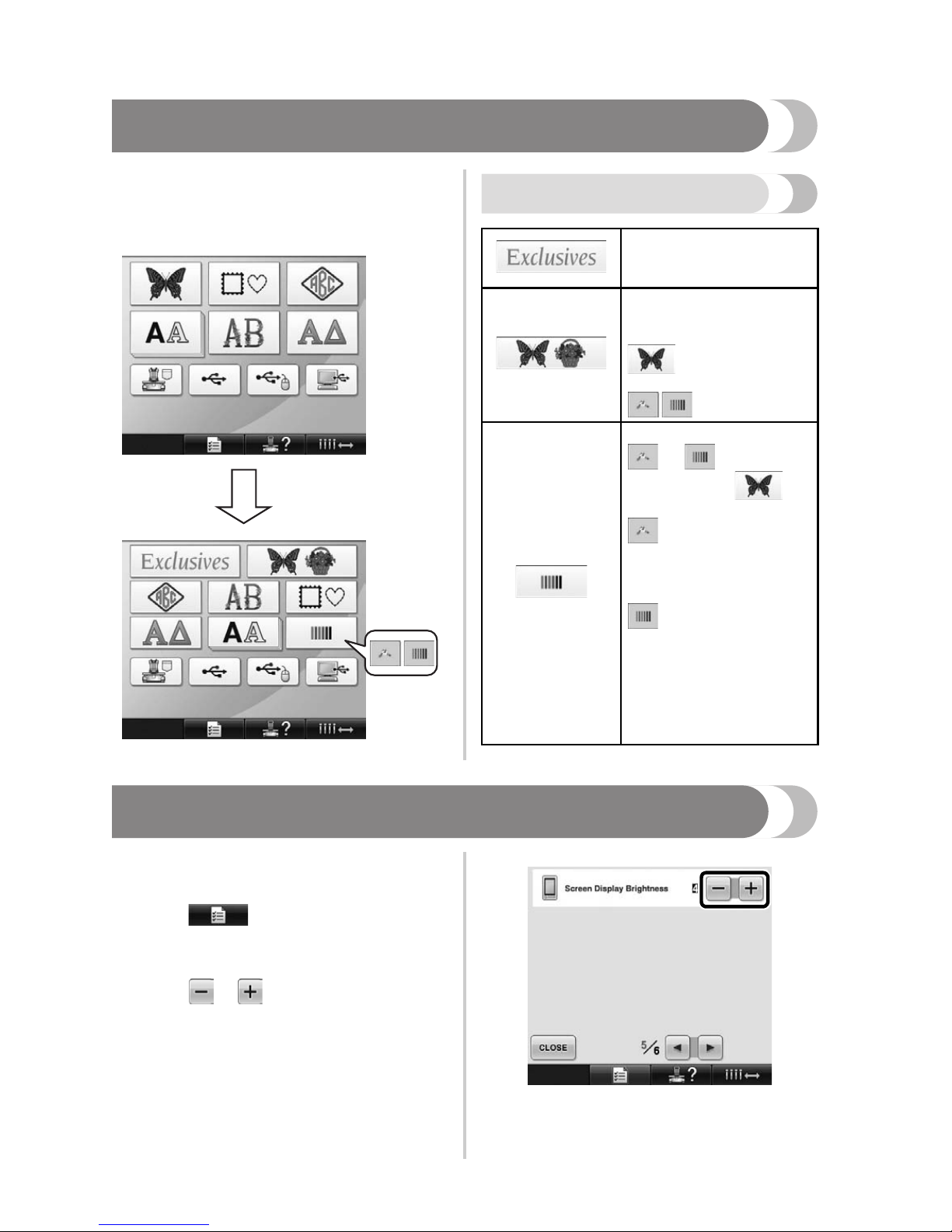

Pattern Type Selection Screen
With ten embroidery patterns added, the pattern
type selection screen has changed. For details on
the patterns displayed when each key is pressed,
refer to the Quick Reference Guide.
New keys
Adjusting the Brightness of the Screen Display
If the LCD screen is too dark or too light, you can
now adjust the brightness of the screen display.
1Press .
2Display page 5 of the settings screen.
3Press or to adjust the brightness of
the screen display.
* The screen will appear dimmer if the number on the
settings screen decreases. The screen will appear
brighter as the number increases.
Press this key to select
one of the ten patterns
that were added.
Press this key to select
one of the patterns that
was available with
in the previous
version (excluding
).
Press this key to select
or , which were
available with in
the previous version.
provides patterns used
with examples in the
Instruction and Reference
Guide.
provides patterns used
for checking the thread
tension. For details on
checking the thread tension,
refer to page 67 in the
Instruction and Reference
Guide.

3
ENGLISH

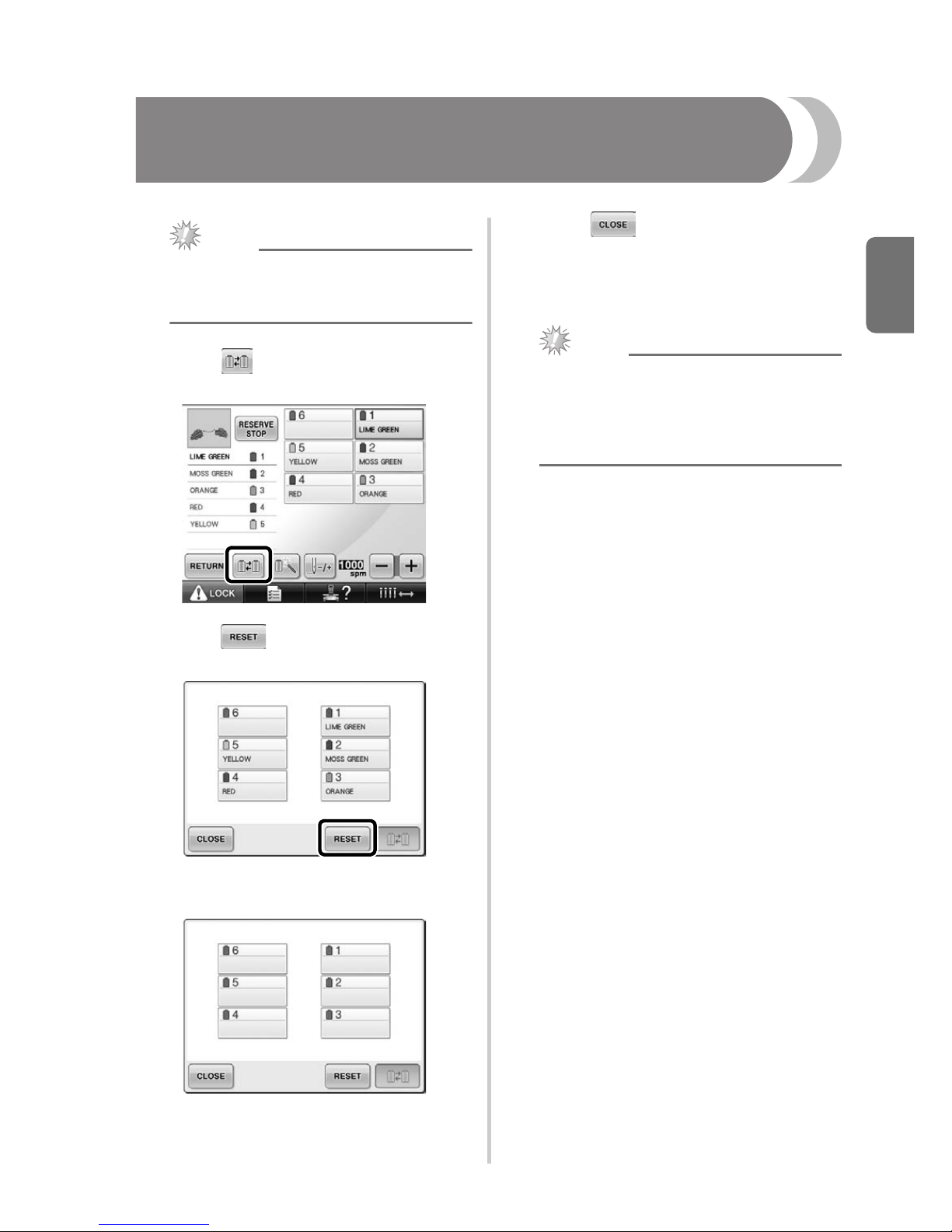

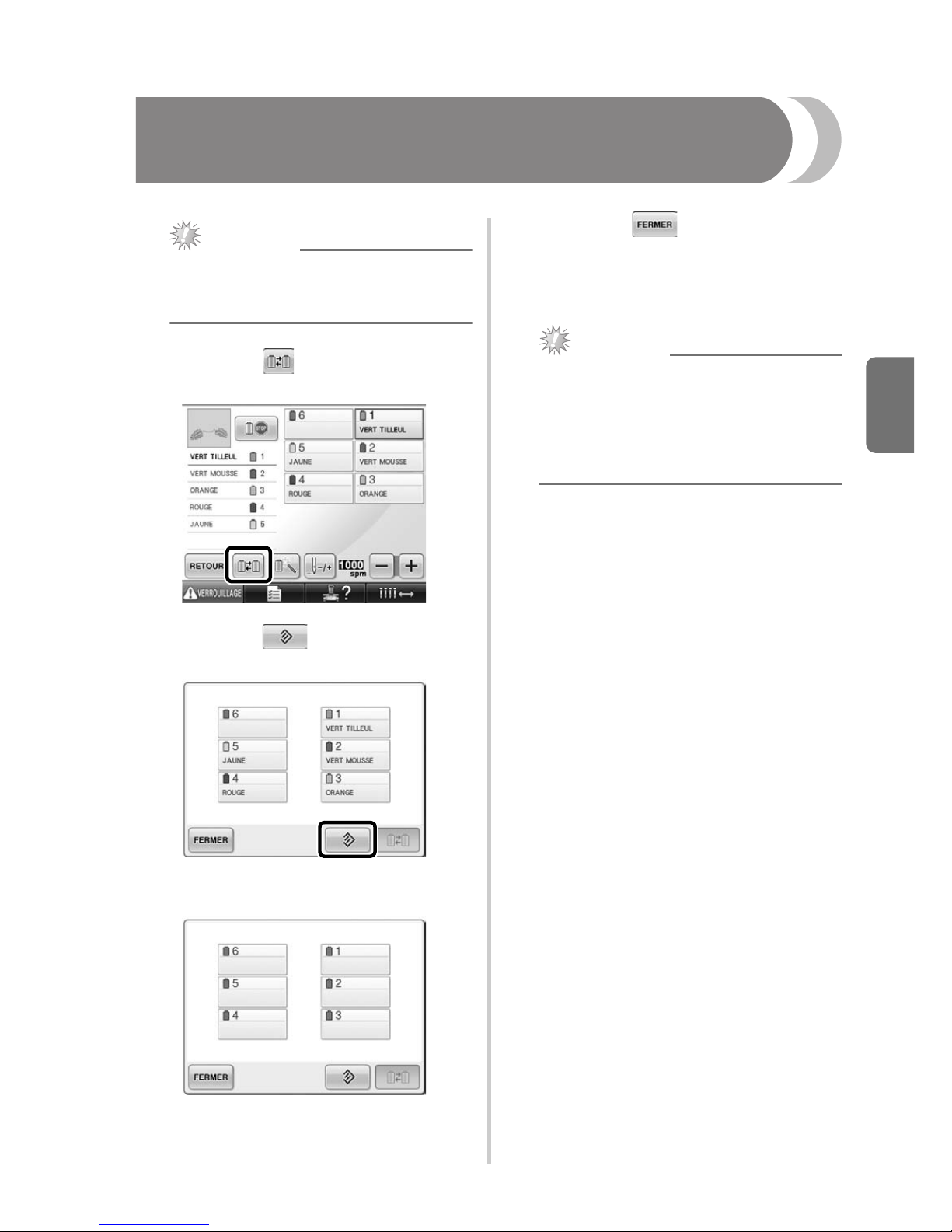

Cancelling the Thread Color Settings for All Previously
Stitched Design
Note
●The color settings will be completely
canceled even if the machine is in the
middle of the embroidery.
1Touch .
2Touch .
XThe thread color setting is canceled.
3Touch .
XThread colors are assigned by the machine
again, regardless of the previous spool
setting.
Note
●This function will not clear anchor settings
of any of the needles which have been
assigned a thread color (Refer to “Reserved
Needle Bar Settings” on page 132 in the
BND9 Instruction and Reference Guide).

4

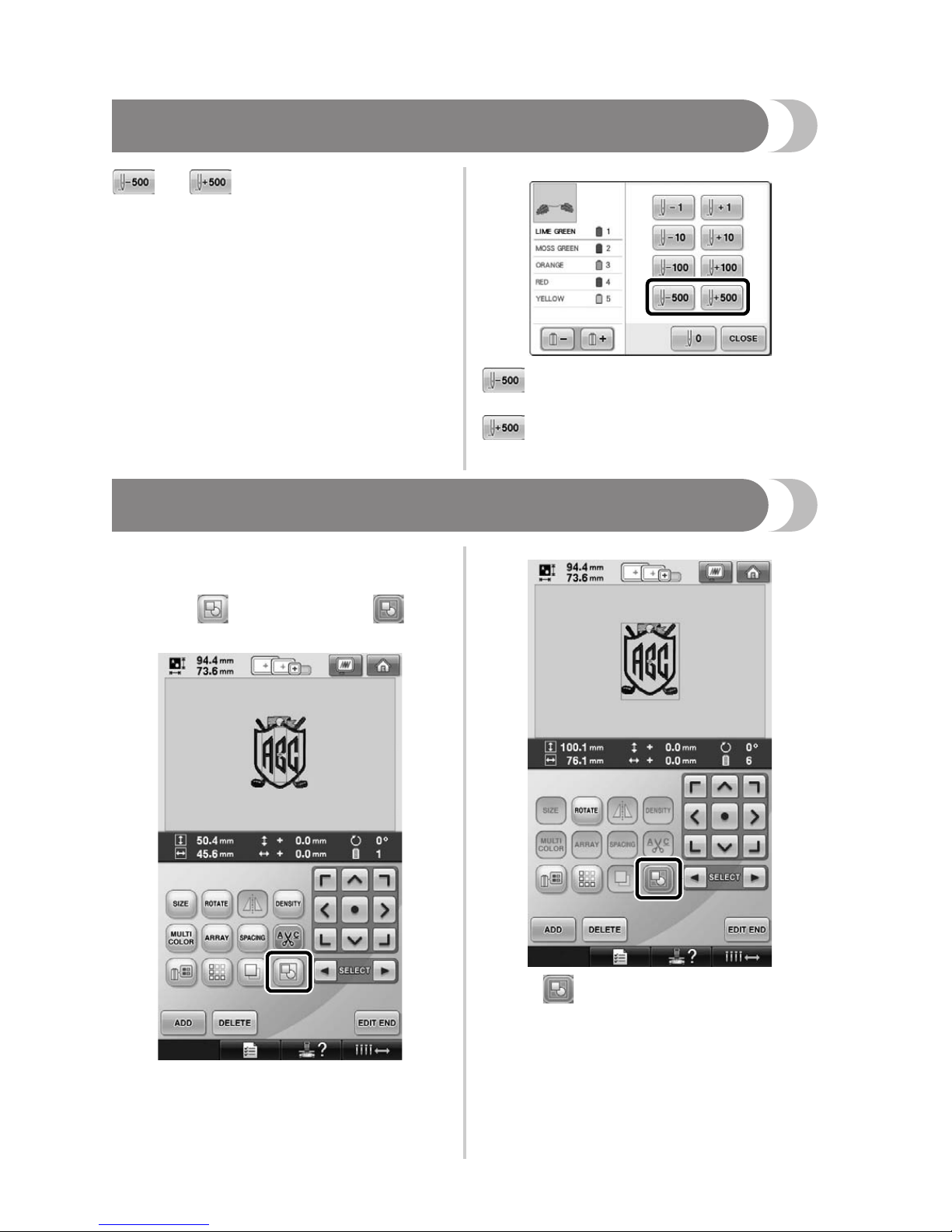

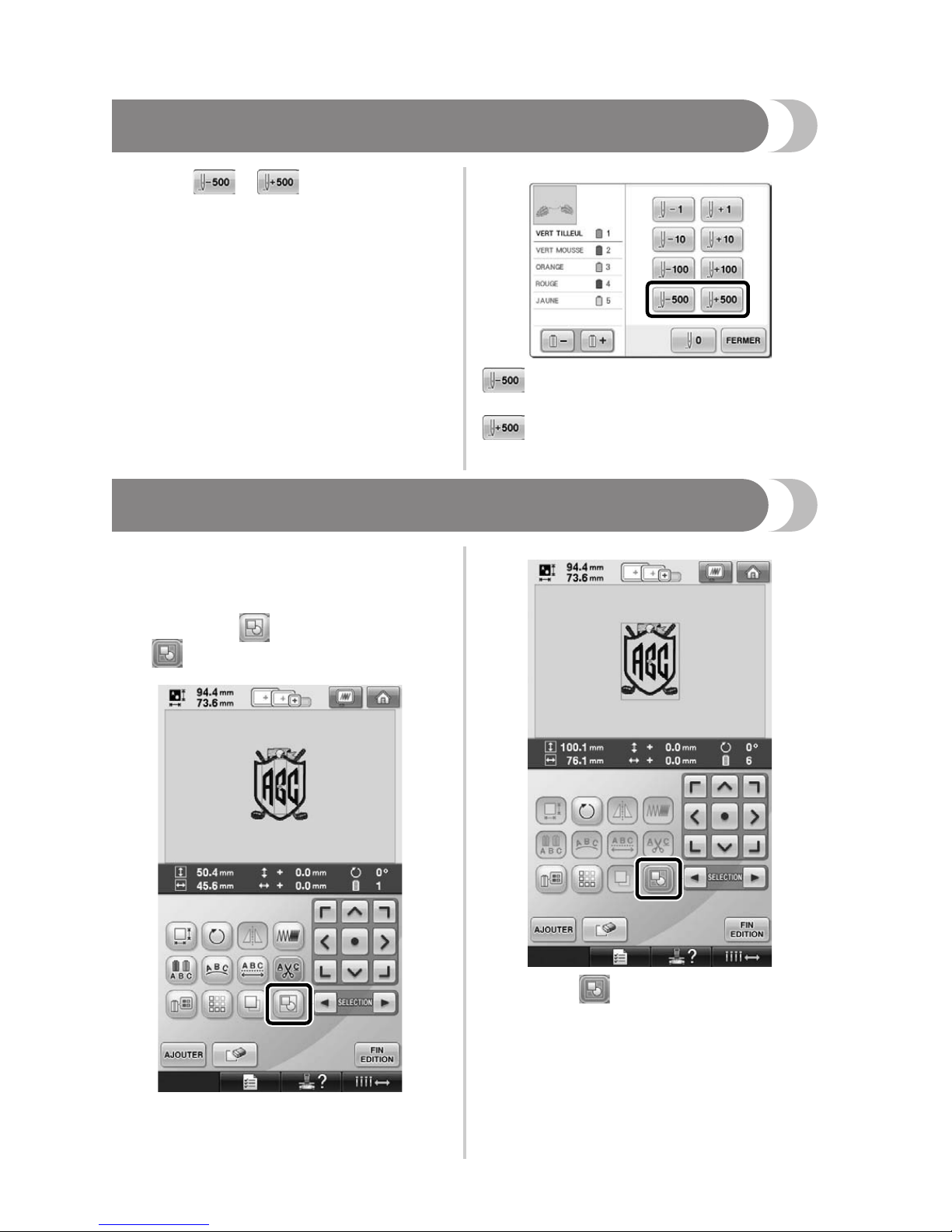

Moving Five Hundred Stitches Forward/Back
and have been added to the stitch
navigation screen. For details on moving forward or
backward through the stitching, refer to
“Embroidering From the Beginning or Middle of the
Pattern” on page 108 of the BND9 Instruction and
Reference Guide.
Each touch of this key moves five hundred
stitches back through the stitching.
Each touch of this key moves five hundred
stitches forward through the stitching.
Editing Patterns as a Group
Combined patterns can be grouped and can all be
edited (rotated, resized, etc.) at the same time.
1Touch so that it changes to .
XAll patterns displayed in the pattern
display area are grouped.
* Touch to ungroup the patterns. If there are
multiple grouped patterns, the selected pattern group
is ungrouped.

5
ENGLISH

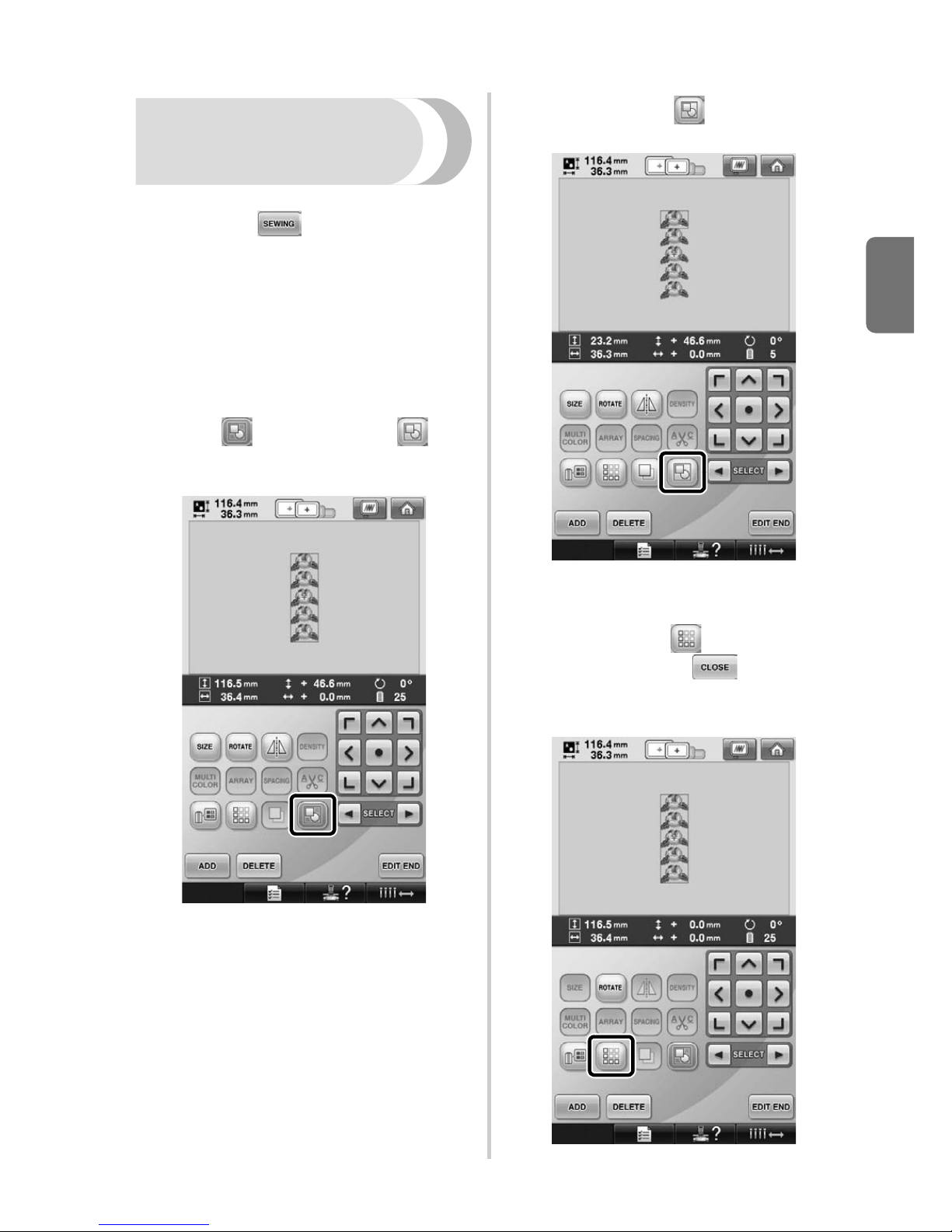

Sewing the repeated
pattern without sorting
colors
With repeated patterns created using the border
function, pressing automatically changes
the sewing order of the colors so that the same
color can be continuously sewn. You can edit the
pattern according to the procedure below to sew
the repeated pattern without sorting the colors.
1Create the combined border embroidery
pattern (Refer to “Designing repeated
patterns” on page 170 in the BND9
Instruction and Reference Guide).
2Touch so that it changes to .
XThe border function is canceled.
3If necessary, touch so that the patterns
are regrouped.
XAll patterns displayed in the pattern
display area are grouped.
4If necessary touch to sew the thread
mark, and then touch .
(Refer to page 173 in the BND9 Instruction
and Reference Guide)

6
5Touch , then .
Sending Embroidery Patterns From a Computer to the
Machine (Link Function)
Operations available with
the Link function
■Send multiple embroidery patterns to
connected embroidery machines
As many as 100 embroidery patterns can be
transferred to an embroidery machine, and the
embroidering status of the patterns being
transferred can be viewed from the computer
monitor.
Use the included USB cable to connect the
embroidery machine to a computer.
■Check the sewing status of the embroidery
machine (this model) from the computer
(Example of multiple machines connected)

7
ENGLISH
Memo
●When connecting multiple embroidery
machines to the computer, use a
commercially available USB hub.
Please note that we recommend using a
self-powered USB hub. Do not use USB
extension cables or repeater cables. For
details on using the USB hub, refer to its
operating instructions.

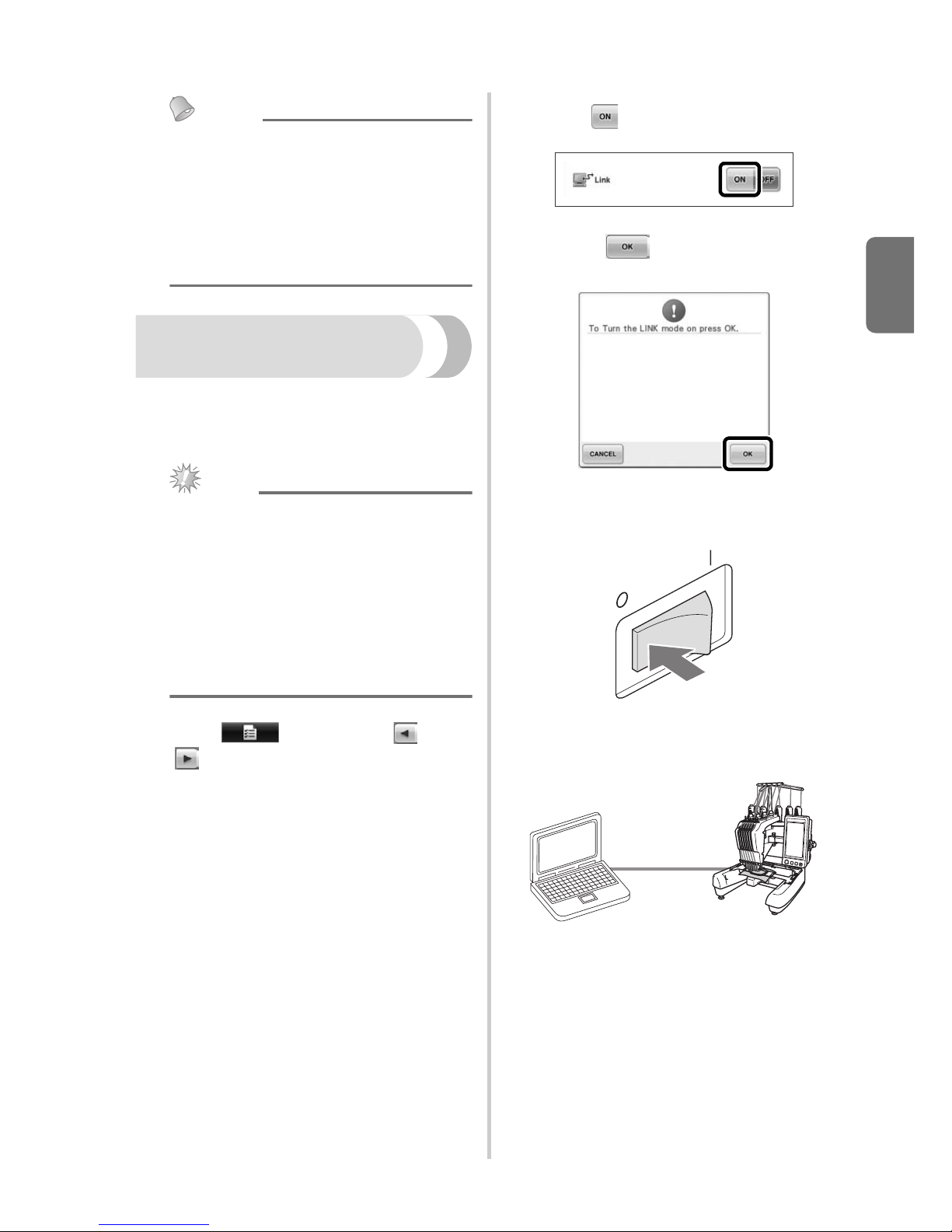

Embroidering using
the Link function
First, use the embroidery editing software to create
the embroidery pattern to be sent to the embroidery
machine.
Note
●Only embroidery data in the PES format
(.pes) can be embroidered using the Link
function.
●You cannot select .dst data to send from a
computer using the Link function.
●The Link function cannot be used with
large-size (split) embroidery patterns.
●Attach to the embroidery machine the
embroidery frame for the size of the
pattern to be sent.
1Touch , and then touch and
to display page 5 of the machine settings
screen.
2Touch to enable the Link function.
XWhen the following message appears,
touch .
3Turn off the machine.
4Use the included USB cable to connect the
embroidery machine to the computer.

8
5Turn on the machine.
6Using embroidery editing software provided
with the Link function, such as Palette 9, or
later, will allow you to send the embroidery
pattern(s) to the machine in the Link mode
from your computer.
7When the following message appears, touch
.
XA message appears in the machine’s LCD
while the machine is connecting to PC.
Note
●For details on using the embroidery editing
software, refer to the Instruction Manual
included with the software.
* This Link dialog box is found in Palette 9
software.
●If the following error message appears, the
type of embroidery frame installed on the
machine is not compatible with the size of
the pattern. Replace the embroidery frame
with one compatible with the size of the
pattern.

9
ENGLISH

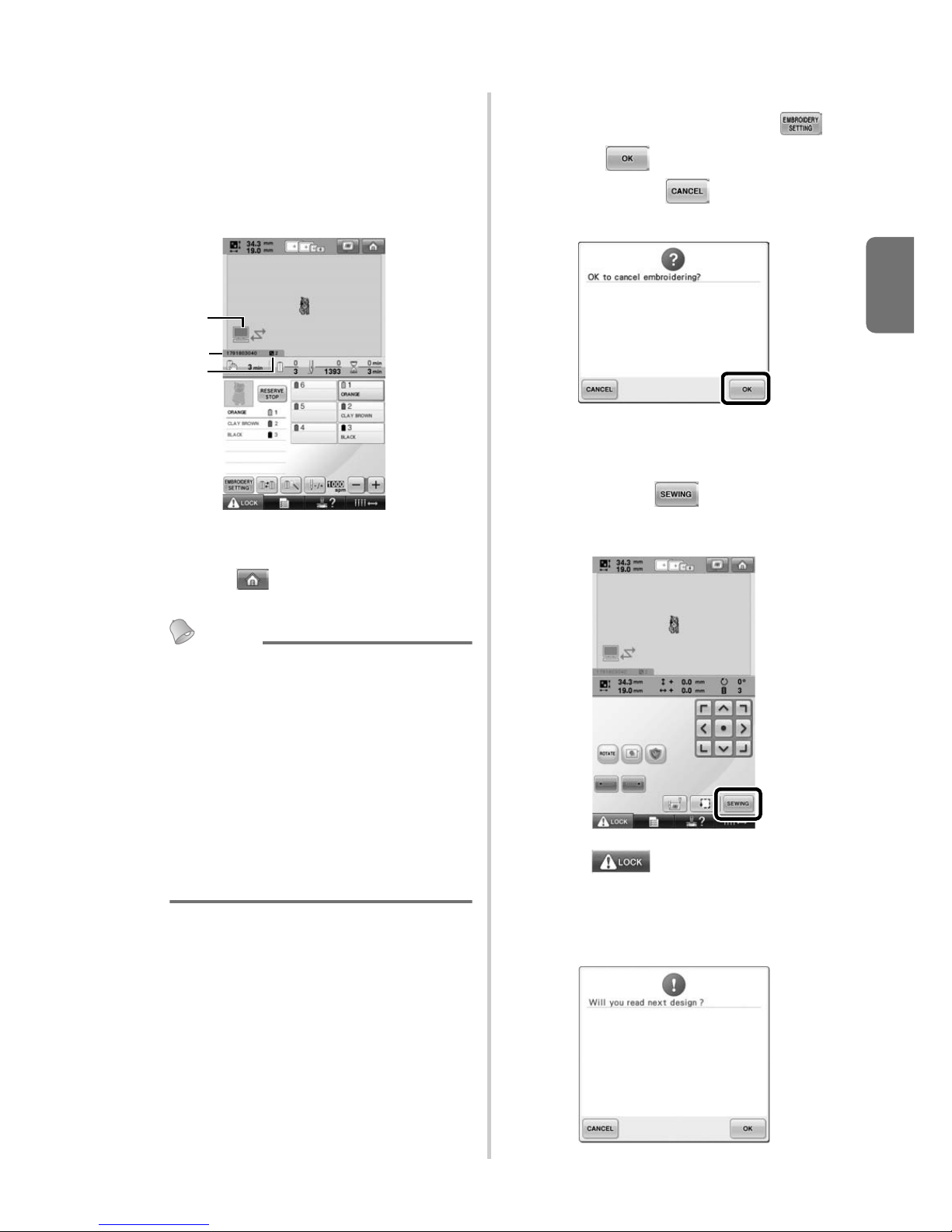

8After the embroidery pattern has been
opened by the machine, the embroidering
screen appears.
XThe opened embroidery pattern appears in
the pattern display area with the icon for
the Link function.
1Icon for Link function
210-digit machine ID
3Number of the pattern in the queue
• Touch to delete the pattern.
Memo
●While the embroidery machine is
connected to the computer, the machine’s
status can be displayed by using a function
of the embroidery editing software. If
multiple embroidery machines are
connected at the same time, check the
status of the machines using the 10-digit
machine ID that appears in the machine’s
screen. The following information can be
viewed from the computer.
• Number of the stitch being sewn and
total number of stitches in the pattern
• Information about sewing errors
9To change the embroidery settings for the
opened embroidery pattern, touch .
• Touch when the following message
appears. Touch to return to the
embroidering screen.
XThe embroidery settings screen appears.
0After the desired settings have been
specified, touch to return to the
embroidering screen.
aTouch , and then press the start/
stop button to start embroidering.
XWhen embroidering is finished, the
following message appears.
2
1
3

10
bTo open another pattern sent from the
computer, touch , and then repeat the
procedure starting from step 8to continue
embroidering.
• To stop embroidering or to embroider the
same pattern again, touch .
Note
●The embroidering screen settings specified
in step 0are saved even if was
touched to continue sewing after
embroidering is finished.
Memo
●If the embroidery machine is turned off
while it is embroidering, the resume
operation can be used the next time it is
turned on.
Disabling the Link function
1Touch , and then touch and
to display page 5 of the machine settings
screen.
2Touch to disable the Link function.
XWhen the following message appears,
touch .
3Turn off the machine.

11
ENGLISH
.
Error messages in the
Link function
Selecting the Thread Color Information for “PES”
Format Data
Refer to page 192 in the BND9 Instruction and
Reference Guide for the details of understanding
the machine's settings screen.
You can display the thread color for “PES” format
data according to the machine setting, or setting
from the Palette, Palette petite or Palette PTS
(embroidery editing software).
(Refer to “Changing the thread color information”
on page 195 in the BND9 Instruction and
Reference Guide for the machine setting of thread
color.)
The “PES” Thread Code can be selected from page
1/6 of the settings screen.
ON: The thread color information will be displayed
according to the Palette, Palette petite or Palette
PTS (embroidery editing software) settings.
OFF: The thread color information displayed will
be according to the machine setting.
When the machine is purchased, “ON” is selected.
Machine cannot receive any data
from the PC in the Link mode.
Turn off the machine, and check
the USB connection. After
connecting the USB cord securely,
turn on the machine again.
Machine failed to communicate
with the PC in the Link mode.
Turn the machine off, and then turn
the machine on again.

12

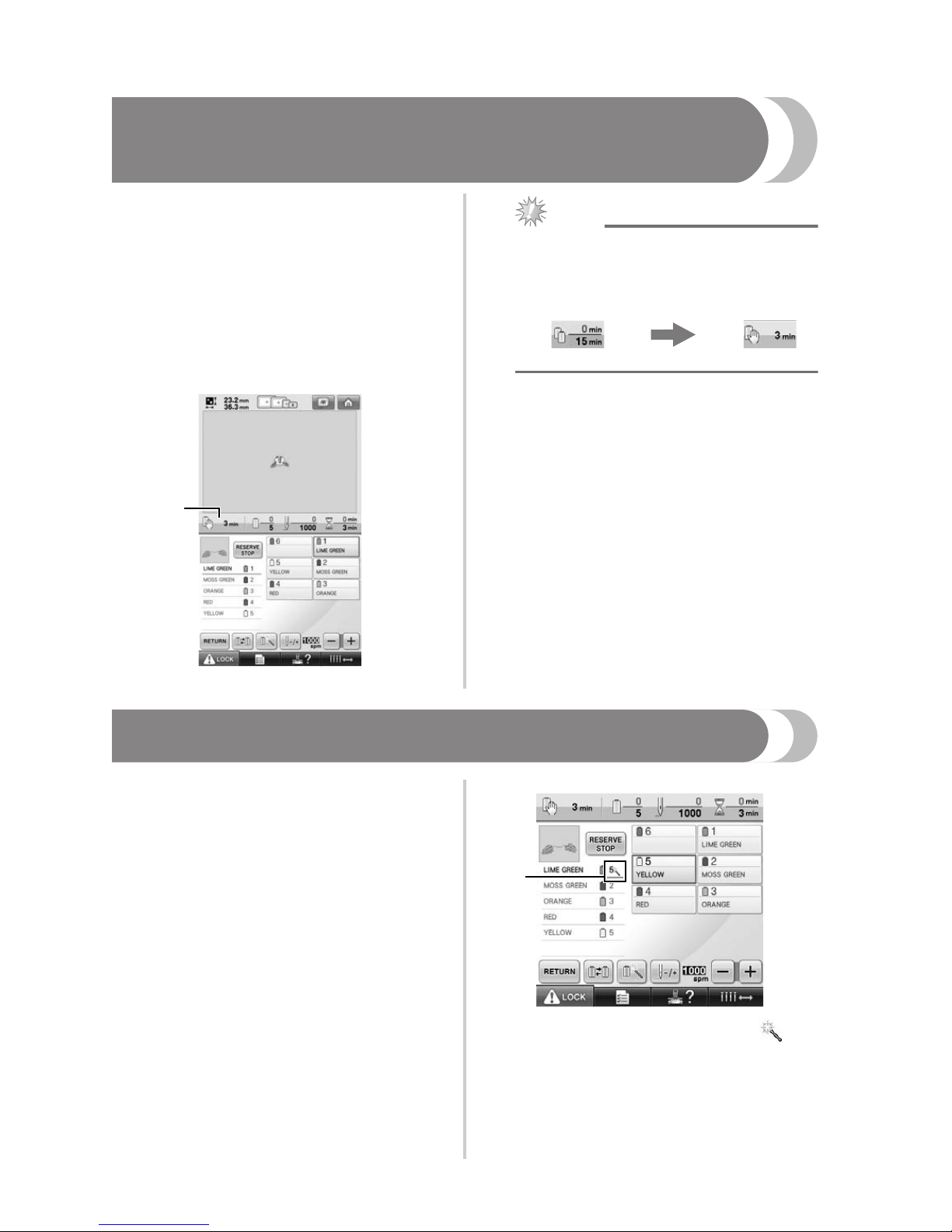

Checking the Length of Time until the Machine’s Next
Stop
The length of time until the embroidery machine’s
next stop can be viewed in the embroidering
screen.
The machine stops when a spool change is
required, or when the machine is set to be stopped
by other settings. If the spool change indicator
appears, the machine will require a spool change.
When the time is indicated in red, this signals the
last color to be embroidered before the machine
stops.
1Time until the machine stops
Note
●The displayed information differs from that
in Ver. 1 (described in the BND9
Instruction and Reference Guide).
Checking the Temporary Needle Bar Setting
The needle bar with the temporary needle bar
setting applied can now be viewed in the
embroidering screen.
For details on the temporary needle bar setting,
refer to page 130 in your BND9 Instruction and
Reference Guide.
1The needle bar number changes and
appears to indicate the selected needle bar.
1
1

1
FRANÇAIS
Fonctions supplémentaires de la
BND9
Les fonctions suivantes ont été ajoutées avec les versions 2 et 3. Avant d’utiliser cette machine,
lisez attentivement ce manuel ainsi que le Guide d’instructions et de référence fourni avec votre
machine BND9 (qui contient une description de la ver. 1).
■Dix motifs de broderie ( ) ont été ajoutés.
En plus de ces dix motifs, l’écran de sélection du type de motif a été modifié. (p. 2)
■La luminosité de votre écran à cristaux liquides peut être réglée. (p. 2)
■Les réglages des couleurs de fil des motifs précédemment cousus peuvent être annulés. (p. 3)
■La couture peut être avancée ou reculée de 500 points. (p. 4)
■Les motifs combinés peuvent être regroupés. (p. 4-p. 6)
Cette fonction permet de coudre le motif répété sans trier les couleurs.
■L’écran de réglages comporte désormais un total de six pages.
Pour obtenir le contenu et les illustrations de la page, consultez le Guide de référence rapide de la
PR650e. (p. 9)
■La fonction Link (Lien) a été ajoutée. (p. 6)
Cette dernière permet d’envoyer depuis un ordinateur vers plusieurs machines à broder des motifs de
broderie modifiés à l’aide d’un logiciel d’édition de broderie disposant de la fonction Link (Lien), comme
Palette 9 ou une version ultérieure.
Contactez votre revendeur agréé pour obtenir les spécifications de liaison exactes de la machine.
■Les numéros de fil spécifiés par le fabricant peuvent être affichés sur la machine si le code de fil « PES »
est réglé sur « ON ». (p. 11)
■Le temps restant avant l’arrêt de la machine à broder peut être affiché sur l’écran de broderie. (p. 12)
■Si le réglage temporaire de la barre à aiguille a été effectué, l’icône ( ) indiquant la barre à aiguille
sélectionnée dans l’écran de broderie peut désormais être affichée. (p. 12)
FR

2

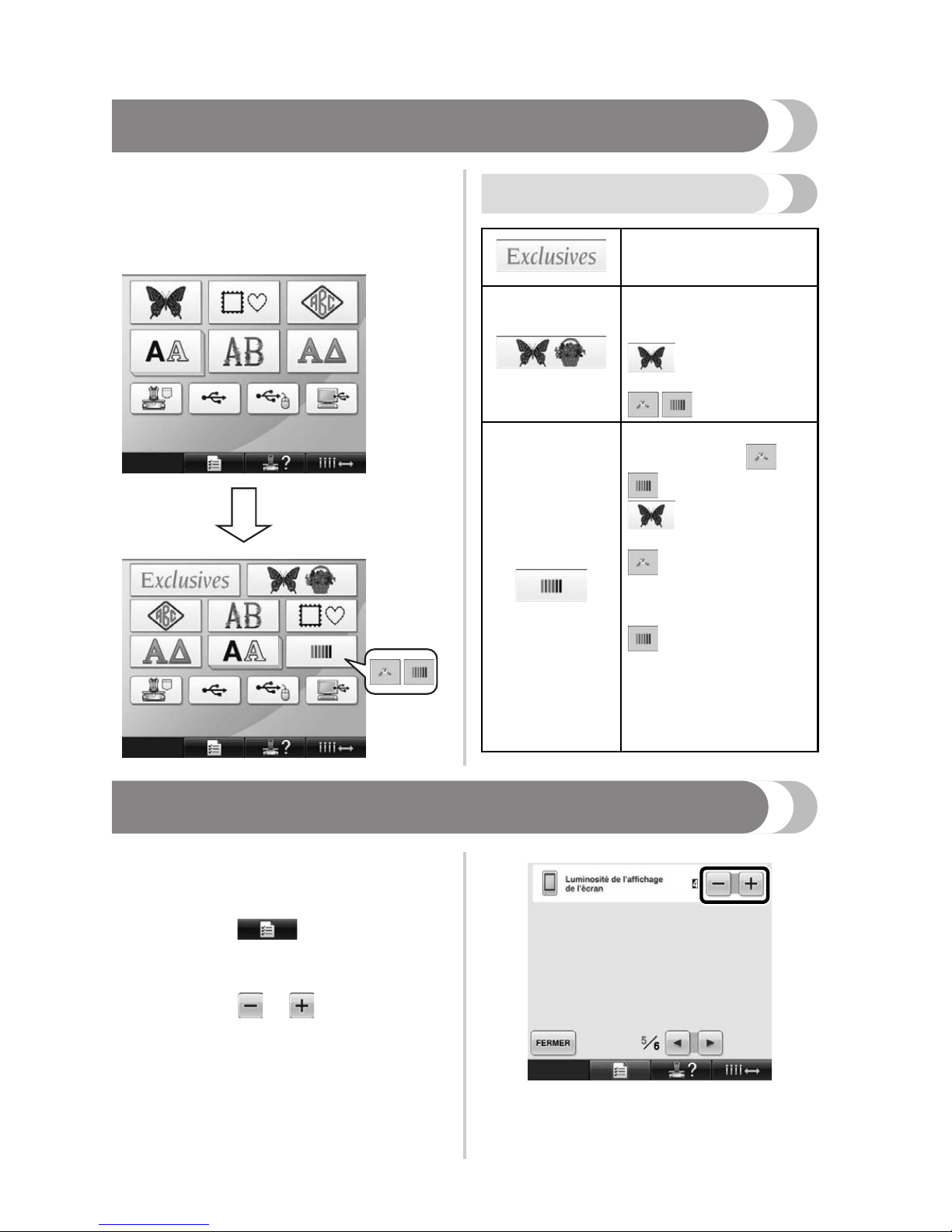

Écran de sélection du type de motif
En raison des dix nouveaux motifs de broderie
ajoutés, l’écran de sélection du type de motif a été
modifié. Pour plus de détails sur les motifs affichés
à chaque fois que vous appuyez sur une touche,
consultez le Guide de référence rapide.
Nouvelles touches
Réglage de la luminosité de l’écran d’affichage
Vous pouvez régler la luminosité de l’écran à
cristaux liquides si l’affichage est trop foncé ou trop
clair.
1Appuyez sur .
2Affichez la page 5 de l’écran de réglages.
3Appuyez sur ou pour régler la
luminosité de l’écran d’affichage.
* L’écran deviendra de plus en plus sombre au fur et à
mesure de la diminution de la valeur sur l’écran de
réglages. À l’inverse, plus la valeur augmente, plus
l’écran deviendra clair.
Appuyez sur cette touche
pour sélectionner l’un des
dix motifs ajoutés.
Appuyez sur cette touche
pour sélectionner l’un des
motifs disponible avec
dans la version pré-
cédente (à l’exception de
).
Appuyez sur cette touche
pour sélectionner ou
, disponibles avec
dans la version pré-
cédente.
propose des motifs utili-
sés avec des exemples dans le
Guide d’instructions et de
référence.
propose des motifs utili-
sés pour la vérification de la
tension du fil. Pour plus de
détails sur la vérification de la
tension du fil, reportez-vous à
la page 67 dans le Guide
d’instructions et de référence.

3
FRANÇAIS
Annulation des réglages de couleur de fil de tous les
motifs déjà cousus
Remar
q
ue
●Les réglages de couleur de fil seront
totalement annulés même si la machine
est en train d’effectuer la broderie.
1Appuyez sur .
2Appuyez sur .
XLe réglage de couleur de fil est annulé.
3Appuyez sur .
XLes couleurs de fil sont redéfinies par la
machine, quel que soit le réglage de
bobine précédent.
Remar
q
ue
●Cette fonction n’effacera les réglages de
cheville d’aucune des aiguilles auxquelles
une couleur de fil est attribuée (reportez-
vous à la section « Réglages de la barre à
aiguille réservée » à la page 132 du Guide
d’instructions et de référence de la BND9).

4
Déplacement de 500 points vers l’avant ou vers l’arrière
Les touches et ont été ajoutées dans
l’écran de navigation des points. Pour plus de
détails sur les déplacements avant ou arrière en
cours de couture, reportez-vous à la section
« Broderie à partir du début ou du milieu du motif »
à la page 108 du Guide d’instructions et de
référence de la BND9.
À chaque fois que vous appuyez sur cette
touche, la couture recule de 500 points.
À chaque fois que vous appuyez sur cette
touche, la couture avance de 500 points.
Modification groupée de motifs
Les motifs combinés peuvent être regroupés et
modifiés (pivotés, redimensionnés, etc.)
simultanément.
1Appuyez sur pour qu’elle devienne
.
XTous les motifs affichés dans la zone
d’affichage des motifs sont groupés.
* Appuyez sur pour dissocier les motifs. Si
plusieurs motifs groupés existent, le groupe de motifs
sélectionné est dissocié.

5
FRANÇAIS

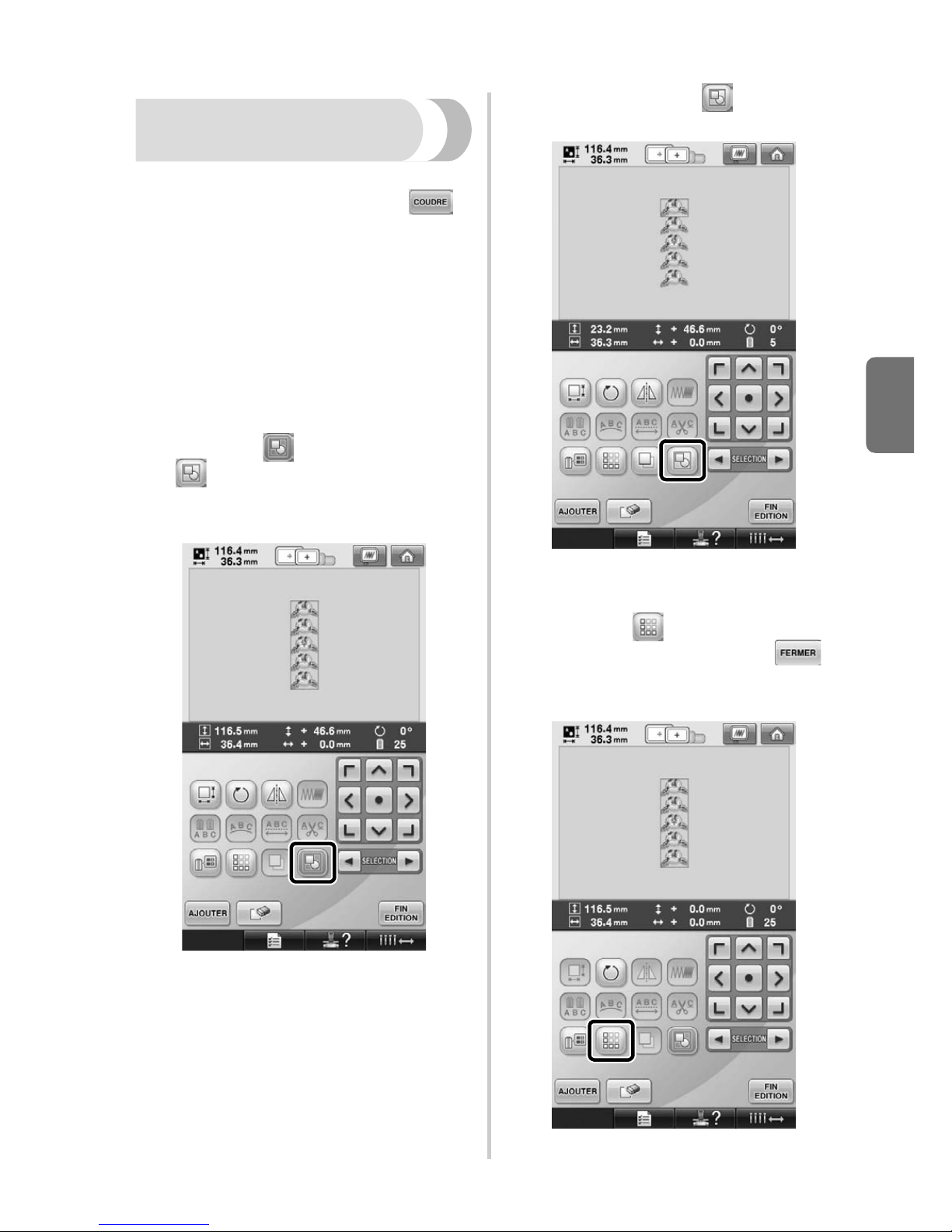

Couture du motif répétitif
sans trier les couleurs
Avec des motifs répétitifs créés à l’aide de la
fonction de bordure, si vous appuyez sur ,
l’ordre de couture des couleurs change
automatiquement de façon à coudre en continu la
même couleur. Vous pouvez modifier le motif en
respectant la procédure ci-dessous pour coudre le
motif répétitif sans trier les couleurs.
1Créez le motif de broderie de bordure
combiné (reportez-vous à la section
« Conception de motifs répétitifs » à la page
170 du Guide d’instructions et de référence
de la BND9).
2Appuyez sur pour qu’elle devienne
.
XLa fonction de bordure est annulée.
3Au besoin, appuyez sur pour regrouper
les motifs.
XTous les motifs affichés dans la zone
d’affichage des motifs sont groupés.
4Appuyez sur pour coudre le repère de
fil, si nécessaire, puis appuyez sur .
(Reportez-vous à la page 173 du Guide
d’instructions et de référence de la BND9.)

6
5Appuyez sur , puis sur .

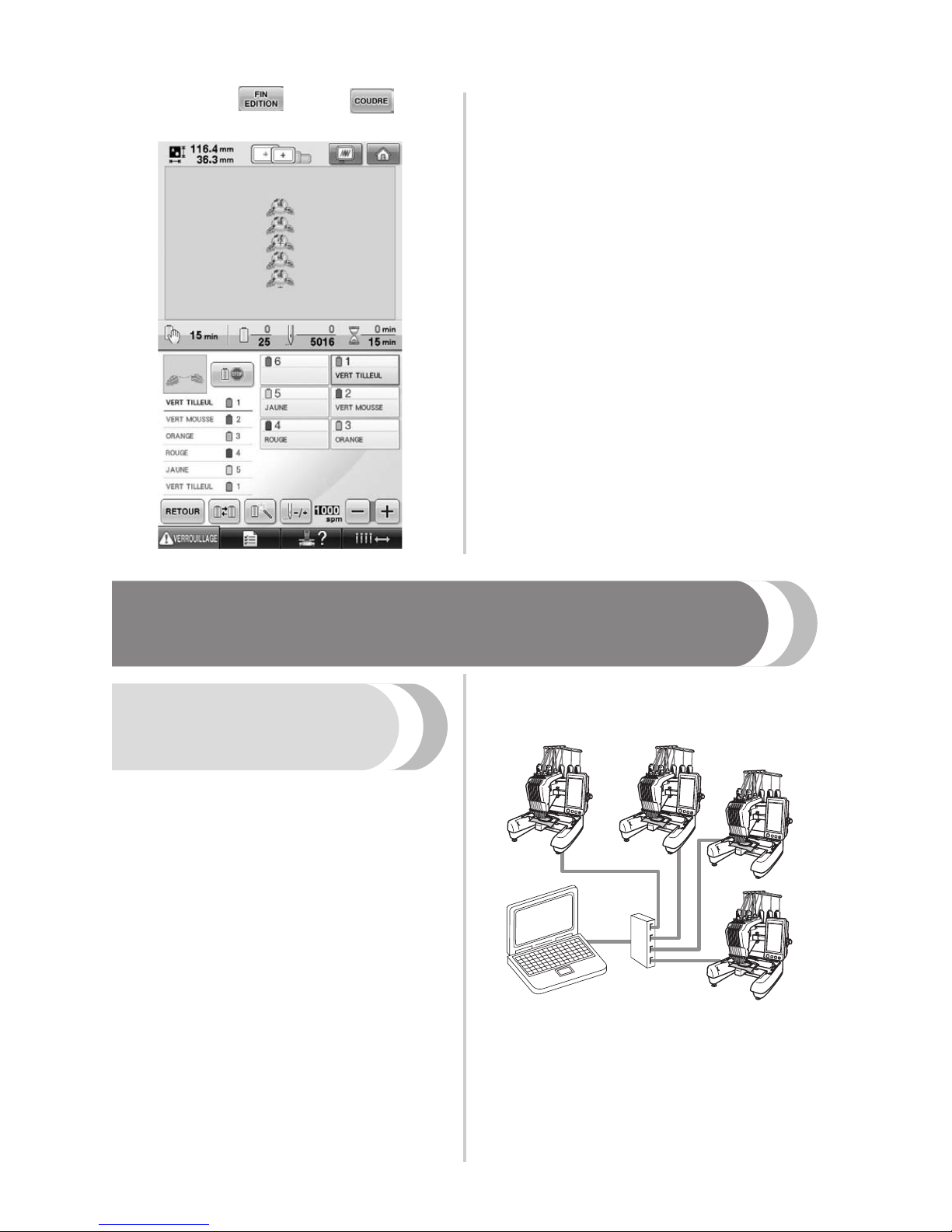

Envoi de motifs de broderie depuis un ordinateur vers
la machine (fonction Link (Lien))
Opérations disponibles
avec la fonction Link
(Lien)
■Envoyer plusieurs motifs de broderie à des
machines à broder connectées
Il est possible d’envoyer jusqu’à 100 motifs de
broderie vers une machine à broder. L’état de
broderie des motifs envoyés s’affiche sur l’écran de
l’ordinateur.
Utilisez le câble USB fourni pour connecter la
machine à broder à un ordinateur.
■Vérifier l’état de couture de la machine à
broder (ce modèle) à partir de l’ordinateur
(Exemple de plusieurs machines connectées)
