B&G electronics PW-50C Civilian User manual

PLEASE READ BEFORE USING THE EQUIPMENT
EN 1.1-L
INSTALLATION AND OPERATION MANUAL
English
PW-50C Civilian

2 3
PW-50C V5 PW-50C V5
PW-50C V5 2

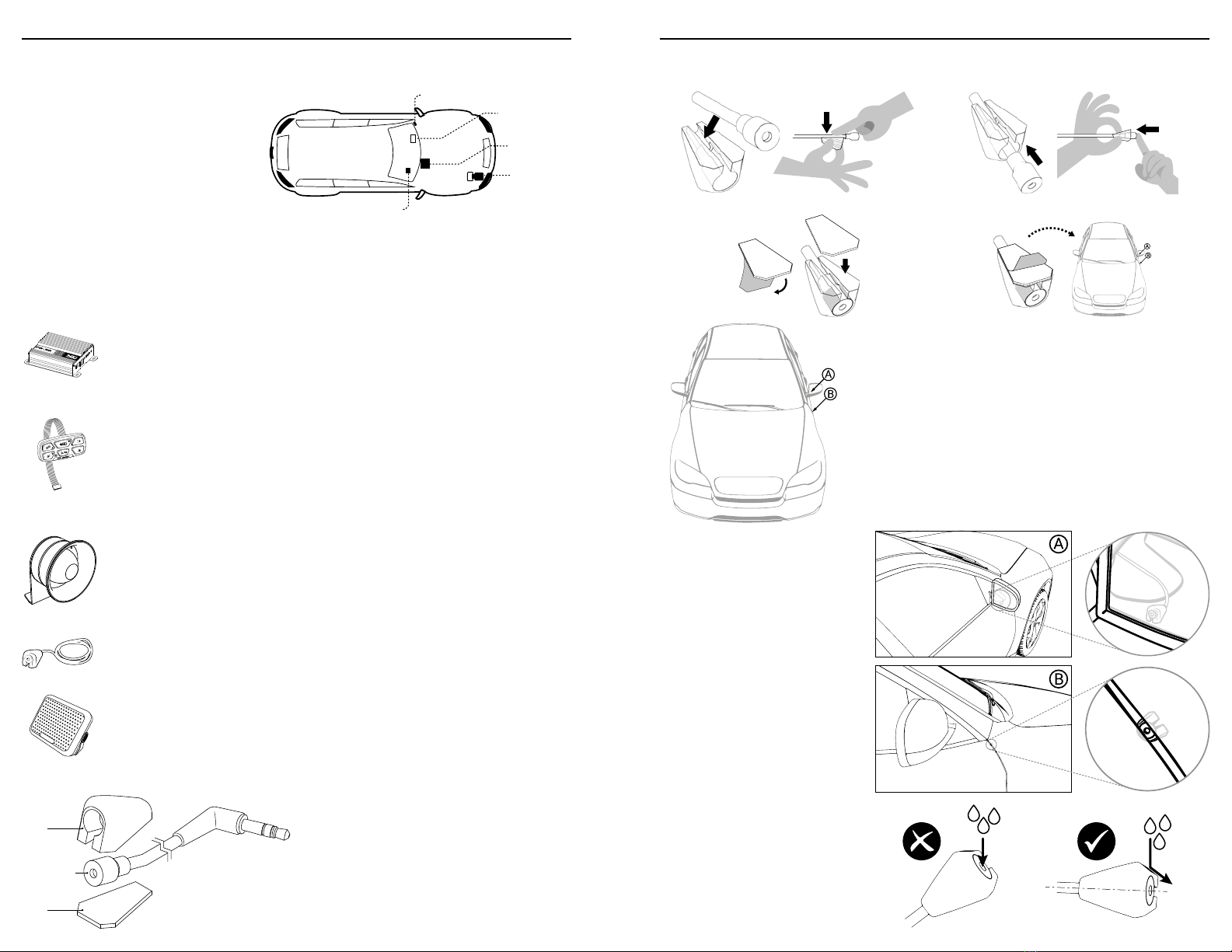

COMPONENTS AND RECOMMENDED LOCATIONS IN THE VEHICLE
(1) Electronic unit
(1) Control keyboard & internal microphone
(1) 50W loudspeaker
(1) External microphone
(1) Internal speaker
(1) Keyboard harness
(1) Power cable (battery)
(1) Fuse 10A
(1) Speaker extension cable
(1) Loudspeaker & lights
CONTROL KEYPAD
& INTERNAL MIC
PW-50
ELECTRONIC UNIT
EXTERNAL MIC
50W
LOUDSPEAKER
INTERNAL SPEAKER
INSTALLATION AND ELECTRIC DIAGRAM
To install the equipment, see the installation diagram shown ahead.
Avoid leaving visible cables in the cabin to maintain the vehicle’s aesthetics unaffected.
If there are any cables left disconnected, insulate them with tape; disconnected cables
making an undesired contact can cause a malfunction.
Electronic Unit
Place it on a hidden location for aesthetic purposes. Make sure that the
location allows some ventilation to avoid overheating.
Digital Keyboard
To facilitate handling of the equipment, place the keyboard on a location
within the driver’s reach, such as the console of the vehicle. Clean the
surface where the keyboard is to be sticked to ensure an adequate
adherence. Remove the protective liner from the adhesive pad in the back
side and stick it to the surface.
To clean the keyboard, gently wipe it with a dry cloth. Do not use water or
any solvent.
Loudspeaker
When selecting the location for the loudspeaker, keep in mind that this
component is suitable for outdoor use but it is not immersion-proof.
The loudspeaker must be placed as far as possible from the keyboard
(where the internal microphone is located) in order to avoid feedback.
External Microphone
The microphone require an assembly procedure, shown on the next page.
There are two recommended locations to place it, see the installation
instructions on the next page.
Internal Speaker
Locate the speaker out of view, without affecting the sound.
EXTERNAL MICROPHONE INSTALLATION INSTRUCTIONS
The microphone includes a shell to hold it
in place and protect it from the elements.
Depending on the installation procedure,
it can be more convenient to assemble
microphone and shell either before or after
the wiring.
For instance, if the wiring requires to pull
the cable through a narrow space, it is
recommended to assemble after wiring.
Shell
Microphone
Mounting
tape
PW-50C V5 3
Microphone + shell assembly procedure
1. Insert the cable in the shell by pressing it with your fi nger. 2.Push the microphone into the shell (do not pull the cable!).
3.Remove the liner from the tape and stick it to the shell. 4.Stick the shell on the selected surface, previously cleaned
with a 1:1 solution of isopropyl alcohol in water.
Recommended spots to install the microphone
There are two recommended spots in the vehicle (see
fi gure to the left), they differ with regard to ease of
installation and audio reception volume.
You can select your preferred location.
Location A
Inside the rearview mirror.
This location offers the highest
sound volume, yet the most
time consuming installation, as
it requires to take parts of the
vehicle apart.
Location B*
In the gap of the front doors.
Select a surface to place the
microphone, so that it faces to
the exterior from inside the gap.
Once the surface is selected,
the installation is fairly easy.
* WARNING!
On location B, place the
microphone slightly
downward to prevent
damage from water
clogging.

4 5
PW-50C V5 PW-50C V5
PW-50C V5 4

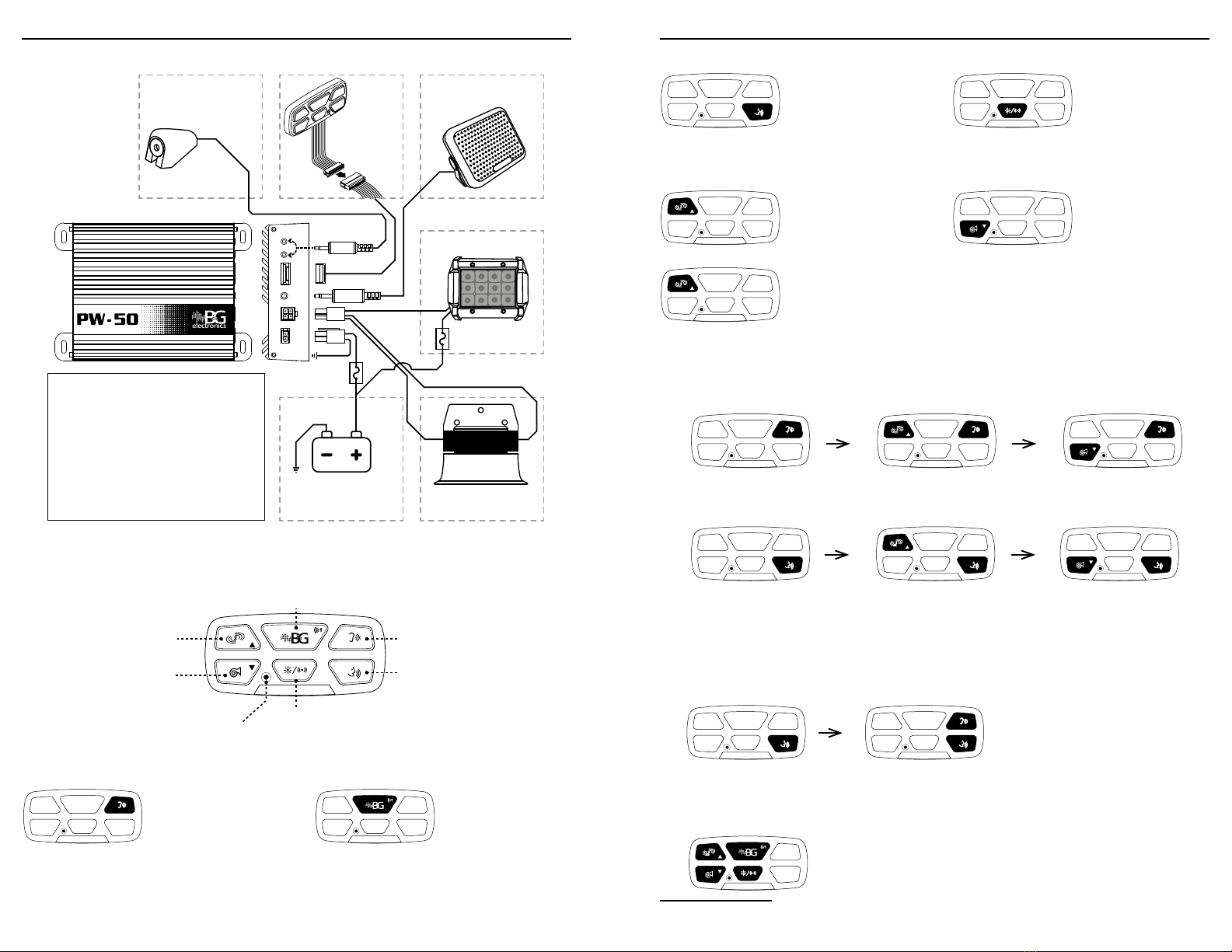

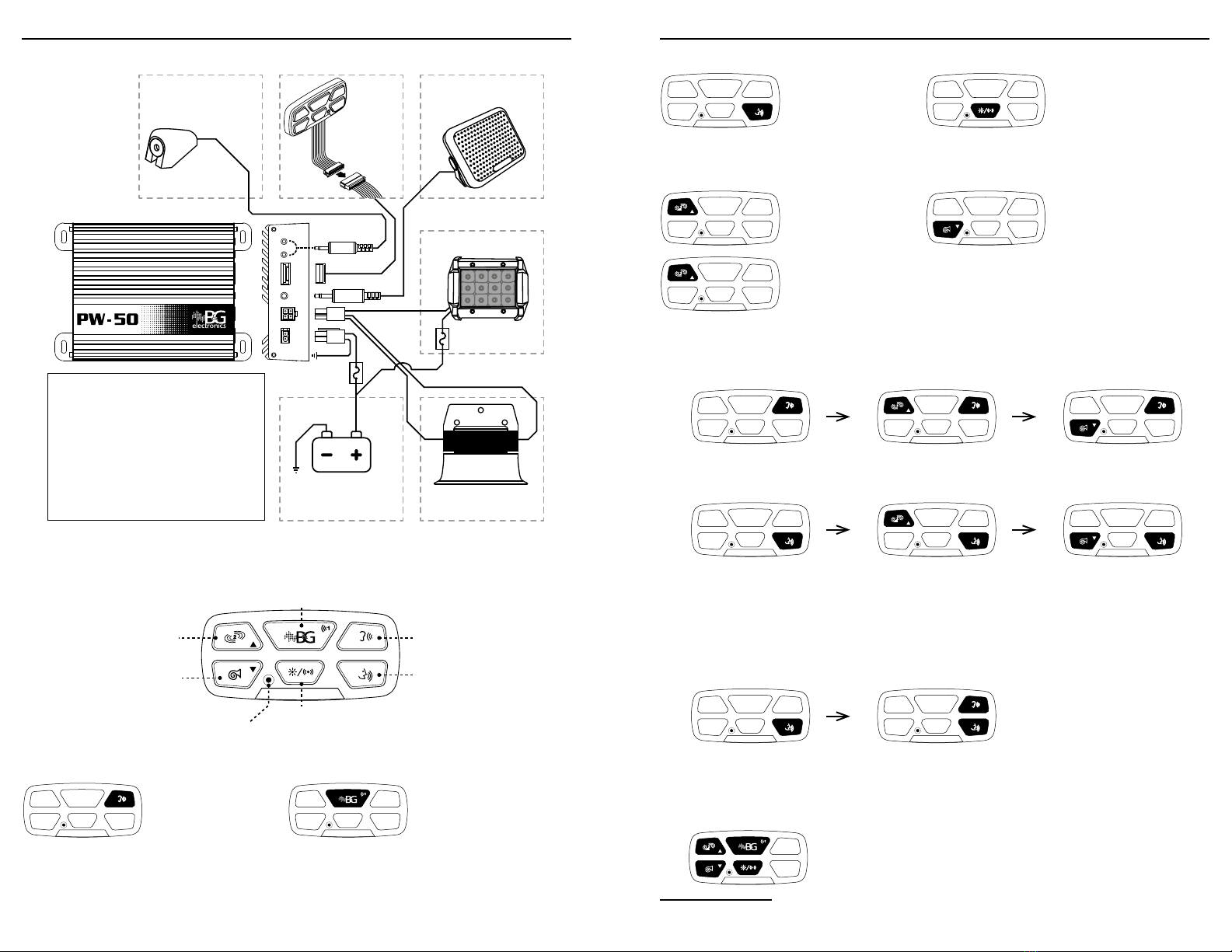

WIRING DIAGRAM
Red
EXTERNAL MIC
Black
BATTERY
+ 12 V
LIGHTS (optional)
INTERNAL SPEAKER
WARNING
Gently handle the wires during the installation;
pressing or forced bending of the wires can cause
internal damage and subsequent malfunction.
Avoid placing the wires near from noise sources
such as alternators, high tension wires, etc.
If there are any cables left disconnected, insulate
them with tape; disconnected cables making an
undesired contact can cause malfunction. EXTERNAL
LOUDSPEAKER
Grey
Grey
CONTROL
KEYPAD
FUSE
10A
FUSE
10A
White
OPERATING PROCEDURES
All of the equipment’s functions are managed through keypad. Operate the buttons with
your fi ngertips; do not use objects to press them.
Lights OFF PTT
INTER
SIREN
(continuous)
AUX SIREN
(brief)
Lights ON
MIC
ACTIVATING FUNCTIONS
Intercom* Continuous siren - SIREN
ON: press & release
OFF: press &
release
ON: press & release
OFF: press & release
INTER enables the hearing of exterior
sounds through the internal speaker.
If during 5 minutes the equipment does
not detect any activity, INTER function
turns off (Automatic Shut Down, ASD).
Activates the continuous reproduction of the
SIREN tone.
PW-50C V5 5
If acoustic feedback occurs while INTER or PTT are on, AFC (Automatic Feedback Control) will trigger to prevent
feedback. AFC is further explained ahead in this manual.
*
Public Address “PA”* Brief siren - AUX SIREN
ON: press & hold
OFF: release
ON: press & hold
OFF: release
PTT allows the driver to communicate
to the exterior through the keypad mic.
Briefl y activates the reproduction of the AUX
SIREN tone.
Operation of the Lights
STEADY ON:
press & release
OFF:
press & release
BLINKING ON:
press & hold
NOTE 1: While the lights are steady on, the
keyboard lights will display a slow blink (3 s).
NOTE 2: While the lights are blinking on,
keyboard lights will display a fast blink (<1 s).
SETTING UP FUNCTIONS
Setting the volume of the internal speaker, “internal volume”
1. While INTER is on, press and hold
INTER.2.While INTER is held, press Lights ON to increase volume. 3.While INTER is held, press Lights OFF to decrease volume.
Setting the volume of the external loudspeaker, “external volume”
1. Press and hold PTT.2.While PTT is held, press Lights ON to
increase volume. 3.While PTT is held, press Lights OFF to decrease volume.
External Volume Auto-Adjustment (VAA)
In addition to the manual adjustment, the equipment is capable of detecting the vehicle’s
level of acoustic isolation and adjust the maximum external volume accordingly.
To perform this procedure, close all of the vehicle’s doors and windows, and follow the
steps explained below. To cancel the procedure, press PT T.
1. Press and hold PPT.
Remain silent during the procedure. 2.While PTT is held, press INTER. Release both upon hearing a beep.
3.Wait up to 30 s, the equipment will beep
2 times when VAA has fi nalized.
Setting the equipment with / without lights
If the lights are not installed, deactivate the lights function.
1. To switch between both states, press simultaneously Lights
ON, Lights OFF, AUX, SIREN, and hold for 5 s.
2.Beeps 1 time: lights function is activated.
Beeps 2 times: lights function is deactivated.

6
PW-50C V5
PW-50C V5 6

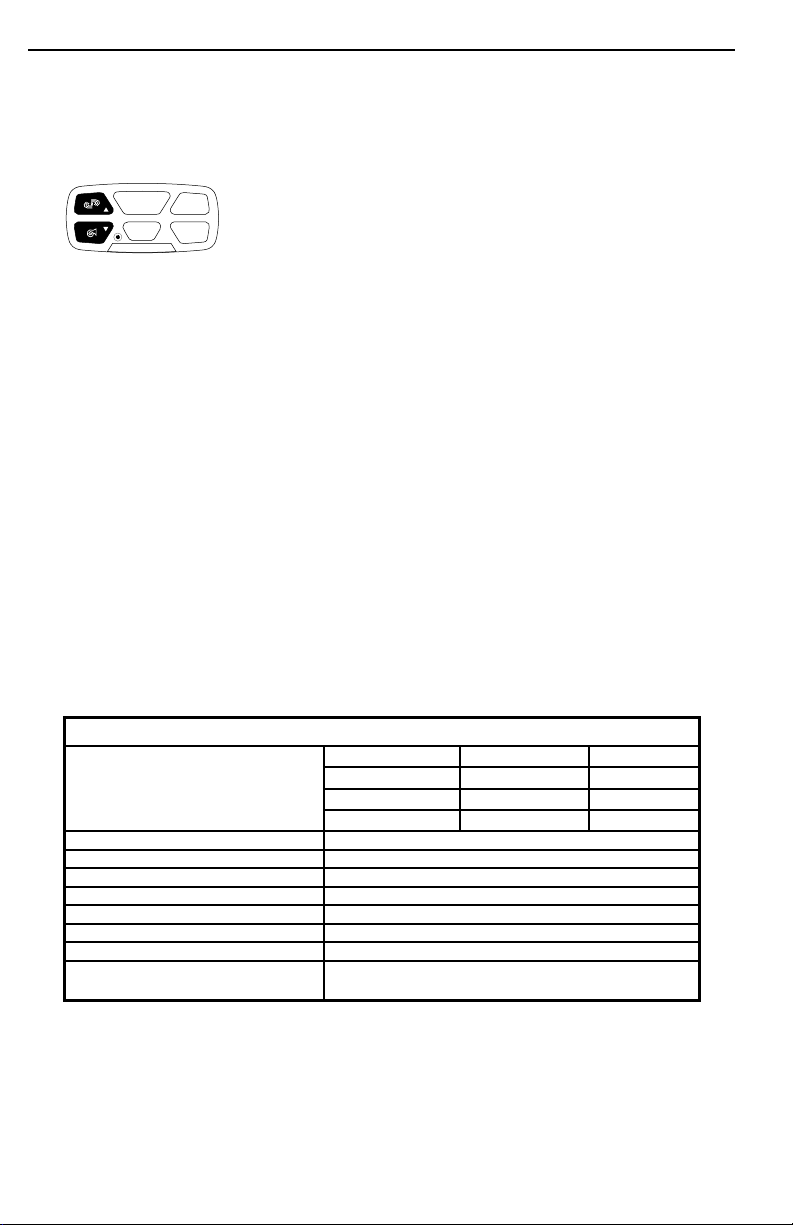

Activate / Deactivate activation of the lights with sirens
Allows to set the lights to go on blinking with the activation of any siren.
1. To switch between both states, press simultaneously Lights
ON + Lights OFF, and hold for 3 s.
2.Beeps 1 time: the lights won’t turn on with the sirens.
Beeps 2 times: the lights will turn on with the sirens.
AUTOMATIC FEEDBACK CONTROL (AFC)
If acoustic feedback would occur while PTT or INTER are on (caused, for instance, by the
opening of a door or window), the equipment will detect and automatically fi x the issue
by decreasing the volume. After the event takes place, the equipment will attempt to rise
the volume back to the level defi ned by the user, as long as AFC is not triggered again.
ENERGY SAVING FEATURES (Automatic Shut Down, ASD)
Partial Shut Down (PSD)
The equipment permanently tracks the incoming voltage status. If the incoming voltage
drops below 13.0VDC for 20 seconds, PSD mode is activated. This change is indicated
by the power off of sirens, lights and the keyboard’s backlight. While on PSD mode, upon
pressing any key the respective function will execute normally and the equipment will
return to normal energy consumption mode.
Total Shut Down (TSD)
If the incoming voltage drops below 11.5VDC, after 60 seconds the equipment will
automatically shut down any function. While on TSD, upon pressing any key the backlights
will blink 3 times and the function controlled by the pressed key will not execute.
Once the equipment detects that the incoming voltage exceeds 13.2VDC again, the
equipment will return to its normal operation.
TECHNICAL SPECIFICATIONS
DIMENSIONS
Electronic Unit 3.7 x 10.9 x 14.8 cm 1.5’’ x 4.3’’ x 5.8’’
Loudspeaker 13.2 x 9.4 x 11.3 cm 5.2’’ x 3.7’’ x 4.5’’
Keyboard Control 2.5 x 0.7 x 5.4 cm 1.0’’ x 0.3’’ x 2.1’’
Internal Speaker 8.0 x 5.6 x 9.5 cm 3.2’’ x 2.2’’ x 3.7’’
INPUT VOLTAGE 12 - 14.9 VDC
INPUT CURRENT 4 Amps @ 13.6 VDC
STAND BY CURRENT <200 mA
AUDIO FREQUENCY 330Hz - 5600 kHz
OUTPUT POWER 42W RMS - 8 Ohm
SIREN FREQUENCY 440 - 1750 Hz
LIGHTS MAXIMUM CURRENT 3 Amps
LOW VOLTAGE SHUTDOWN If voltage drops below 11.5V for 60 seconds or longer, the equipment will
cease to work and resume operation when system voltage exceeds 13.2V
B&G ELECTRONICS
ONE YEAR LIMITED WARRANTY
BYG Electrónica S.A.S. guarantees that this product leaves the factory free from defects related to materials and
manufacturing. If for any reason a failure related to materials and manufacturing were to occur during the period of
one year after the date of purchase, BYG Electrónica S.A.S. would repair or replace the failing equipment free of charge.
This warranty shall be voided if the product is modifi ed, tampered with, misused, or subjected to abnormal working
conditions. This warranty does not cover physical damage to the product surface. This warranty does not apply when the
malfunction results from the use of this product in conjunction with accessories, other products, or peripheral equipment
not designed by BYG Electrónica S.A.S. FAVOR LEER ESTE MANUAL ANTES DE USAR EL EQUIPO
ES 1.1-L
MANUAL DE INSTALACIÓN Y OPERACIÓN
Español
PW-50C Civilian

8 9
PW-50C V5 PW-50C V5
2
PW-50C V5
COMPONENTES Y UBICACIÓN DENTRO DEL VEHÍCULO
(1) Unidad electrónica
(1) Teclado digital de control y micrófono interno
(1) Bocina de 50W
(1) Micrófono exterior
(1) Parlante interno
(1) Arnés de teclado
(1) Arnés de potencia (batería)
(1) Fusible 10A
(1) Cable de salida del parlante
(1) Arnés de bocina y luces
TECLADO DE CONTROL
Y MICRÓFONO INTERNO
UNIDAD ELECTRÓNICA
PW-50
MICRÓFONO EXTERIOR
PARLANTE INTERNO
BOCINA
50W
INSTALACIÓN Y DIAGRAMA ELÉCTRICO
Para instalar el equipo consulte el diagrama de conexiones mostrado más adelante.
Evite dejar cables visibles dentro de la cabina que afecten la estética del vehículo.
En caso de que queden cables desconectados, aísle los cables con cinta eléctrica; cables
desconectados que hagan contactos no deseados podrían provocar fallas en el equipo.
Unidad Electrónica
Debe ubicarse en un sitio oculto por motivos estéticos. Asegúrese de elegir una
ubicación con sufi ciente ventilación para evitar sobrecalentamiento.
Teclado Digital
Para facilitar el manejo del equipo, ubique el teclado en un sitio al alcance de la mano
del conductor. Limpie la superfi cie donde se ubicará el teclado para asegurar una
adecuada adherencia. Retire la película de protección de la cinta adhesiva ubicada al
respaldo y fi je a la superfi cie elegida.
Para realizar la limpieza del teclado, frote suavemente con un paño seco. No utilice
agua ni solventes sobre el teclado.
Bocina
Al elegir la ubicación para la bocina, tenga en cuenta que este componente resiste a
la intemperie pero no a la inmersión.
La bocina debe ubicarse lo más lejos posible del teclado (donde se encuentra el
micrófono interno) para evitar la realimentación.
Micrófono externo
Requiere ensamblaje, como se explica en la siguiente página.
Se recomiendan dos ubicaciones para su instalación, en la siguiente página se
explican en detalle.
Parlante Interno
Procure ubicar el parlante fuera de la vista, sin que se afecte el sonido.
INSTRUCCIONES DE INSTALACIÓN PARA EL MICRÓFONO EXTERNO
El micrófono incluye una carcasa para
sujetarlo en su sitio y protegerlo de la
intemperie. Dependiendo del proceso de
instalación, puede ser más conveniente
ensamblar micrófono y carcasa antes o
después de cablear.
Por ejemplo, si el cableado requiere pasar el
cablepor unespacioestrecho,se recomienda
ensamblar después del cableado.
Carcasa
Micrófono
Cinta
adhesiva
3
PW-50C V5
Ensamblaje micrófono + carcasa
1. Inserte el cable en la carcasa presionando con el dedo. 2.Empuje el micrófono dentro de la carcasa (¡no tire del cable!)
3.Retire el protector y pegue la cinta a la carcasa. 4.Pegue a la superfi cie seleccionada, limpiada previamente con
una solución 1:1 de alcohol isopropílico y agua.
Ubicaciones recomendadas para instalar el micrófono
Se recomiendan dos puntos en el vehículo (ver fi gura a
la izquierda), se diferencian con respecto a la facilidad
de instalación y el volumen de la recepción de sonido.
Puede elegir la ubicación que prefi era.
Ubicación A
Dentro del espejo retrovisor.
Esta ubicación ofrece el mayor
volumen de sonido pero el
tiempo de instalación es más
largo, ya que requiere desarmar
partes del vehículo.
Ubicación B*
En la ranura de la puerta frontal.
Elija una superfi cie para ubicar
el micrófono, de tal forma que
éste apunte al exterior desde
dentro de la ranura. Una vez
seleccionada la superfi cie, la
instalación es bastante fácil.
* ¡ADVERTENCIA!
Ubique micrófono levemente
inclinado para prevenir
daños provocados por
acumulación de agua

10 11
PW-50C V5 PW-50C V5
4
PW-50C V5
DIAGRAMA DE CONEXIONES
Rojo
MICRÓFONO EXTERNO
Negro
BATERÍA
+ 12 V
LUCES (opcional)
PARLANTE INTERNO
ADVERTENCIA
Manipule los cables con cuidado durante la
instalación; presionar o doblar forzadamente los
cables podría causar daños internos y ocasionar
fallos.
Evite ubicar los cables cerca de fuentes de ruido
como alternadores, cables de alta tensión, etc.
Si algún cable quedara desconectado, aísle el cable
con cinta. Cables sueltos haciendo contactos
indeseados podrían ocasionar fallos.
BOCINA EXTERIOR
Gris
Gris
TECLADO
DE CONTROL
FUSIBLE
10A
FUSIBLE
10A
Blanco
FUNCIONAMIENTO
Las funciones del equipo se manejan a través del teclado. Presione los botones con las
yemas de los dedos; no use objetos para presionar los botones.
MIC
PTT
INTER
SIREN
(continua)
AUX SIREN
(momentánea)
Luces ON
Luces OFF
ACTIVACIÓN DE FUNCIONES
Intercomunicador* Sirena continua - SIREN
ENCENDER:
pulsar y soltar
APAGAR:
pulsar y soltar
ENCENDER:
pulsar y soltar
APAGAR:
pulsar y soltar
La función INTER permite escuchar los
sonidos del exterior a través del parlante
internos. Si por 5 minutos no se detecta
actividad, INTER se apaga automáticamente
(Automatic Shut Down, ASD).
Activa la reproducción continua del tono
SIREN.
5
PW-50C V5
Perifoneo “PA”* Sirena momentánea - AUX SIREN
ENCENDER:
mantener presionado
APAGAR: soltar
ENCENDER:
mantener presionado
APAGAR: soltar
PTT permite al conductor comunicarse con
el exterior a través del micrófono del teclado.
Activa la reproducción momentánea del
tono AUX SIREN.
Funcionamiento de luces
ENCENDER:
pulsar y soltar
APAGAR:
pulsar y soltar
ENCENDER
INTERMITENTE:
mantener presionado
NOTA 1: Mientras las luces estén
encendidas, la luz del teclado realizará
parpadeos largos (3 s).
NOTA 2: Mientras las luces estén
encendidas intermitentemente, la luz del
teclado realizará parpadeos cortos (<1 s).
CONFIGURACIÓN DE FUNCIONES
Confi guración del volumen del parlante interno, “volumen interno”
1. Mientras INTER está activo, pulsar y
sostener INTER.2.Mientras tiene pulsado INTER, pulsar Luces ON para subir el volumen. 3.Mientras tiene pulsado INTER, pulsar Luces OFF para bajar el volumen.
Confi guración del volumen de la bocina externa, “volumen externo”
1. Pulsar y sostener PTT.2.Mientras tiene pulsado PTT, pulse
Luces ON para subir el volumen. 3.Mientras tiene pulsado PTT, pulse Luces OFF para bajar el volumen.
Ajuste automático del volumen externo (VAA)
Adicional al ajuste manual, el equipo está en capacidad de detectar el nivel de aislamiento
acústico en el vehículo y ajustar el máximo volumen externo de acuerdo a esto.
Para realizar este procedimiento, cierre todas las puertas y ventanas del vehículo y siga
las instrucciones indicadas debajo. Para cancelar el procedimiento, pulse PTT.
1. Pulsar y sostener PPT.
Permanecer en silencio. 2.Mientras tiene pulsado PTT, pulsar INTER. Soltar los dos botones al oír un beep.
3.Esperar hasta 30 s, sonará un beep 2
veces cuando VAA se haya fi nalizado.
Confi guración del equipo con luces / sin luces
Si las luces no se encuentran instaladas, desactive su funcionamiento.
1. Para cambiar entre los dos estados, pulsar simultáneamente
Luces ON, Luces OFF., AUX, SIREN, y sostener por 5 s. 2.Suena 1 beep: funcionamiento con luces ha sido activado. Suenan 2 beeps: funcionamiento sin luces ha sido activado.
Si se presentara realimentación acústica cuando INTER o PTT están activos, AFC (Automatic Feedback Control)
se activará para prevenir la realimentación. AFC se explica en mayor detalle más adelante.
*

12
PW-50C V5
6
PW-50C V5
Activar / desactivar encendido de luces con sirenas
Se puede confi gurar el equipo de forma que las luces parpadeen cuando cualquier sirena
se encuentre activa.
1. Para cambiar entre los dos estados, pulsar simultáneamente
Luces ON,Luces OFF, y sostener por 3 s. 2.Suena 1 beep: las luces no encenderán con sirena. Suenan 2 beeps: las luces parpadearán con sirenas.
CONTROL AUTOMÁTICO DE REALIMENTACIÓN (Automatic Feedback Control, AFC)
Si se presentara realimentación acústica estando activo PTT o INTER (causada, por
ejemplo, por la apertura de una ventana o puerta), el equipo está programado para
detectar y corregir el problema automáticamente, bajando el volumen. Tras efectuar
dicho ajuste, el equipo intentará retornar al volumen defi nido por el usuario, siempre y
cuando AFC no se active nuevamente.
CARACTERÍSTICAS DE AHORRO ENERGÍA (Automatic Shut Down, ASD)
Apagado Parcial (Partial Shut Down, PSD)
El equipo monitorea permanentemente el estado del voltaje de alimentación. Si el voltaje
cae por debajo de 13.0 VDC durante 20 segundos, el equipo apaga la luz del teclado, las
luces y sirenas. En estado PSD, al pulsar cualquier botón la función respectiva se activa
normalmente retornando a modo de consumo de energía normal.
Apagado Total (Total Shut Down, TSD)
Si el voltaje de alimentación cae debajo de 11.5VDC, tras 60 segundos el equipo apaga
y desactiva cualquier función. En estado TSD la luz del teclado se apaga y, al pulsar
cualquier botón, la luz del teclado parpadea 3 veces sin que la función controlada por
dicho botón se ejecute.
Una vez el equipo detecte que el voltaje de alimentación está sobre 13.2VDC nuevamente,
el equipo retorna a su operación normal.
ESPECIFICACIONES TÉCNICAS
DIMENSIONES
Unidad Electrónica 3.7 x 10.9 x 14.8 cm 1.5’’ x 4.3’’ x 5.8’’
Bocina 13.2 x 9.4 x 11.3 cm 5.2’’ x 3.7’’ x 4.5’’
Teclado de Control 2.5 x 0.7 x 5.4 cm 1.0’’ x 0.3’’ x 2.1’’
Parlante interno 8.0 x 5.6 x 9.5 cm 3.2’’ x 2.2’’ x 3.7’’
ALIMENTACIÓN ELÉCTRICA 12 - 14.9 VDC
CONSUMO 4 Amps @ 13.6 VDC
CONSUMO MODO ESPERA <200 mA
FRECUENCIA DE AUDIO 330Hz - 5600 kHz
POTENCIA 42W RMS - 8 Ohm
FRECUENCIA DE SIRENA 440 - 1750 Hz
CORRIENTE MÁXIMA DE LUCES 3 Amps
APAGADO AUTOMÁTICO POR BAJO VOLTAJE Si el voltaje cae por debajo de 11.5V por 60 segundos o más, el equipo
cesa su operación y la reanuda una vez el voltaje sea superior a 13.2V
B&G ELECTRÓNICA
GARANTÍA LIMITADA DE UN AÑO
BYG Electrónica S.A.S. garantiza que este producto sale de fábrica libre de defectos de materiales y manufactura.
Si por algún motivo presentara fallas por materiales o manufactura durante el periodo de un año después de la
compra, BYG Electrónica S.A.S. reparará o cambiará la parte dañada libre de costo adicional.
Esta garantía no cubre daños ocasionados por mal manejo, mala operación o mala instalación. Esta garantía no
cubre daños físicos a la superfi cie del producto, o daños ocasionados por el uso del producto en conjunto con otros
productos o accesorios no diseñados por BYG Electrónica S.A.S.
