B&G h1000 pilot User manual

analogue installation
IS-2503

Global Website: www.BandG.com
© 2001 Brookes & Gatehouse Ltd
Brookes & Gatehouse Ltd
Premier Way,
Abbey Park,
Romsey,
SO51 9DH
UK
Tel: (+44) (0)1794 518448
Fax: (+44) (0)1794 518077
B&G USA
13191 56th Court,
Suite 106,
Clearwater,
Florida 33760
USA
Tel: [phone]
Fax: [phone]
B&G France
Place Bernard Moitessier,
Plateau Nautique,
17000 La Rochelle,
France
Tel: [phone]
Fax: [phone]

CE Certification:
This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference, the user is encouraged to try to correct the interference by relocating the equipment or connecting
the equipment to a different circuit. Consult an authorised dealer or other qualified technician for additional help
if these remedies do not correct the problem.
This device meets requirements for CFR47 Part 15 of the FCC limits for Class B equipment.
The h1000 meets thestandards set out in European Standard EN 60945: 1997 IEC 945 : 1996 for maritime
navigation and radiocommunication equipment and systems .
CE-Zertifizierung:
::
:
Dieses Gerät erzeugt und verwendet HF-Energie und kann diese ausstrahlen; wenn es nicht gemäß der
Anweisungen installiert und verwendet wird, kann es störende Interferenzen mit dem Funkverkehr verursachen.
Allerdings wird nicht gewährleistet, dass es bei einer bestimmten Installation keine Interferenzen geben wird.
Wenn dieses Gerät Störungen verursacht, sollte der Benutzer versuchen, die Störungen zu beheben, indem er das
Gerät anders aufstellt oder an einen anderen Stromkreis anschließt. Wenden Sie sich für zusätzliche Hilfe an den
Vertragshändleroder einen Fachmann, wenn das Problem durch diese Maßnahmen nicht behoben werden kann.
Dieses Gerät entspricht den Anforderungen für CFR47 Teil 15 der FCC-Begrenzungen für Geräte der Klasse B.
Der h1000 erfüllt die Vorschriften der Europäischen Norm EN 60945:1997 IEC 945:1996 für maritime Navigations-
und Funkkommunikationsgeräte und -systeme.
Certificación CE:
Este equipo genera, utiliza y puede radiar energía de radiofrecuencias y si no se instala y utiliza de acuerdo con
las instrucciones, puede causar interferencias dañinas con las comunicaciones de radio. Sin embargo, no hay
ninguna garantía de que no ocurran interferencias en una instalación particular. Si este equipo causa
interferencias, se aconseja al usuario que intente eliminarlas cambiando de sitio el equipo o conectándolo a un
circuito diferente. Si estas acciones no corrigen el problema, consulte a un concesionario autorizado u otro
técnico calificado para que le ayude.
Este dispositivo cumple con los requisitos de CFR47 Parte 15 de los límites FCC para equipo de Clase B.
El h1000 satisface las normas establecidas en la Norma Europea EN 60945: 1997 IEC 945 : 1996 para equipo y
sistemas de navegación y radio comunicaciones marítimas.

Certification CE :
::
:
Cet équipement émet et utilise une fréquence qui peut rayonner de l’énergie et, si son installation et son
utilisation ne sont pas conformes aux instructions, il peut être la cause de parasites nuisibles aux
communications radio. Il n’y a cependant aucune garantie que des parasites ne se produiront pas dans une
installation spécifique. Si cet équipement est la cause de parasites nuisibles, il est conseillé à l’utilisateur de
remédier à ces parasites en déplaçant les appareils ou en effectuant le branchement sur un circuit différent. Il
faudra consulter un agent agréé ou un autre technicien qualifié pour une aide supplémentaire si le problème
n’est pas résolu par ces interventions..
Cet appareil est conforme aux normes requises pour la certification CFR47 Part 15 des limites FCC aux USA pour
les équipements de Classe B.
Le h1000 est conforme aux normes définies par la Norme Européenne EN 60945: 1997 IEC 945 : 1996 pour la
navigation maritime et les équipements et systèmes de télécommunications .
Marcatura CE:
Questo equipaggiamento genera, utilizza e può irradiare l’energia della frequenza radio e, se non viene installato
e usato in base alle istruzioni, può causare interferenze pericolose alle comunicazioni radio. Non vi è neppure
nessuna garanzia che una determinata installazione non sia soggetta a interferenze. Se questo apparecchio
causa interferenze nocive, incoraggiamo l’utente a cercare di correggere tali interferenze riposizionando o
collegando l’equipaggiamento a un circuito diverso. Rivolgersi a un concessionario autorizzato o a un tecnico
opportunamente addestrato per ulteriore assistenza se questi rimedi non correggono da soli il problema.
Questo dispositivo soddisfa i requisiti della normativa CFR47 Parte 15 dei Limiti FCC per l’equipaggiamento
Classe B.
Il modello h1000 soddisfa gli standard esposti nella normativa europea EN 60945: 1997 IEC 945: 1996 per
equipaggiamento e sistemi per la navigazione marittima e le radiocomunicazioni.

trademark
All rights reserved. No part of this manual may be reproduced or transmitted in any form or by any means
including photocopying and recording, without the express written permission of B&G.
Information in this document is subject to change without notice. B&G reserves the right to change or
improve its products and to make changes in the content without obligation to notify any person or
organisation of such changes.
technical specifications
Dimensions mm: 110mm x 110mm x 40mm
Power Supply: 12v dc nominal (10 to 16V) via FastNet2
Operating Temperature range: -10 to +55ºC (+14 to +131ºF)
Storage Temperature range: -25 to +70ºC (-13 to +158ºF)
Humidity: Up to 95% RH
Sealing: IP67 (with dust caps fitted)
Accessories: Mounting template, power supply, I/O cable and protective cover
features
• B&G's h1000 Analogues add a distinctive sophistication to any system - these easy to read
displays can be sighted anywhere they are required to provide the helmsman and crew with
all necessary performance and navigational information.
• Clarity and readability of B&G's h1000 Analogues has always been second to none, favoured
by many for the ease with which trends can be followed.

system connections
connections
System components share data together via a common Fastnet2
databus and are supplied with bayonet connectors for ease of
installation. A selection of cable lengths are available with options for
straight and right angle connectors to suit most requirements.
To prevent the occurrence of voltage drops on larger systems, the
power supply to the system should either be placed mid-way or at
both ends of the Fastnet2databus. To connect power to the mid-point
of the system, it is recommended that the 4-Way Hub be used. The 4-
Way Hub offers two advantages. The first advantage is that it offers a
convenient entry point for power onto the system. The second
advantage is that it conveniently allows the system to be branched to
reduce the overall length of the system. The correct selection of
Fastnet2cable will negate the need for any plugs to be removed from
the system and ensure years of faultless operation.
12 V power cable
“HUB”
Bus cable
Bus cable Bus cable

installation

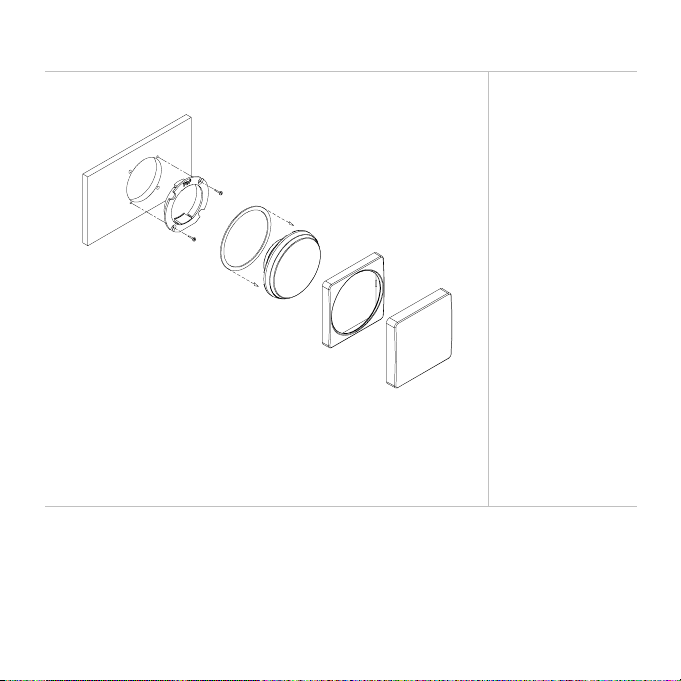

panel mounting
Ensure there is sufficient room behind the panel to accommodate the fixings and connections, and using the
template supplied, cut a hole in the panel in the desired position.
Fix the mounting bracket into the hole using the screws supplied.
Note: The sealing ring is fitted to the unit during manufacture. It’s purpose is to prevent moisture penetration
and reduce the effects of any vibration transmitted through the instrument panel.
Press the Display into the mounting bracket; an audible ‘click’ will indicate that the case is correctly located.
Secure the unit to the instrument panel by fitting the studs and thumbnuts supplied.
Caution: To avoid damaging the casing, fixing studs must only be tightened ‘finger-tight’.
Fit the optional snap-on bezel, if required.
Mounting
Bracket
Sealing Ring
(Fitted at Manufacture)
Display
Unit
Protective
Cover
Snap-On
Bezel (Optional)

electrical connections
external connections

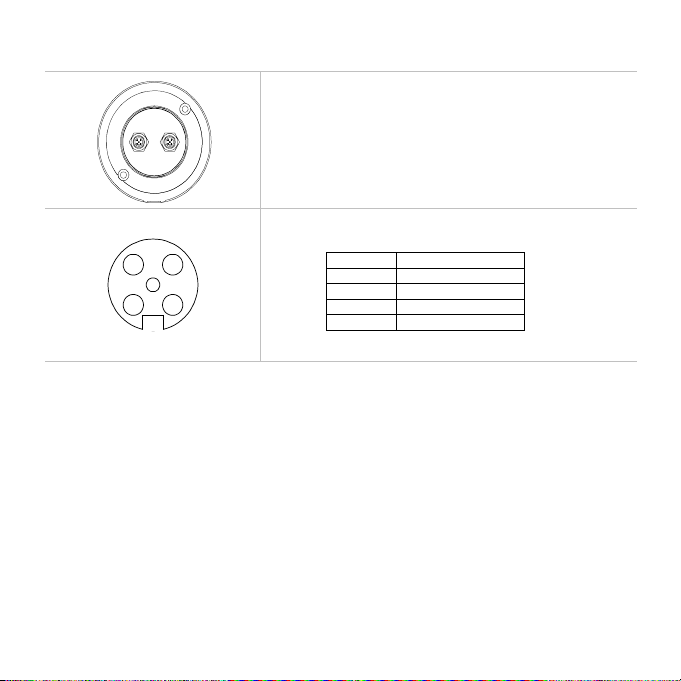

Two FastNet² connectors are provided at the rear of the unit. These
connectors allow connection to the rest of the system for the supply
of power and data.
The table below shows the pin functions.
5
2 3
41
Front view of
male connector pins
Pin Number Signal
1
12V
2
Busy
3
FastNet²-
4
FastNet²+
5
0V

analogue display
deutsch

warenzeichen
Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung durch B&G dürfen diese
Anleitung oder Teile daraus nicht in irgendeiner Form oder mit irgendwelchen Mitteln einschließlich
Fotokopie und Aufzeichnung reproduziert oder übertragen werden.
Änderungen der Informationen in diesem Dokument ohne vorherige Bekanntmachung bleiben vorbehalten.
B&G behält sich das Recht vor, seine Produkte zu verändern oder zu verbessern und Änderungen im Inhalt
vorzunehmen ohne Verpflichtung, irgendwelche Personen oder Organisationen darüber zu informieren.
technische daten
Abmessungen: 110 mm x 110 mm x 40 mm
Spannungsversorgung: 12 V Gleichstrom nominal (10 bis 16 V) über FastNet2
Betriebstemperaturbereich: -10 bis +55 ºC
Lagertemperaturbereich: -25 bis +70 ºC
Rel. Luftfeuchtigkeit: bis zu 95 %
Abdichtung: IP67 (Staubkappen angebracht)
Zubehör: Montageschablone, Netzteil und E/A-Kabel, Schutzabdeckung
merkmale
• Die h1000 Analogue von B&G bereichern jedes System - diese gut ablesbaren Displays lassen
sich überall dort anordnen, wo Rudergänger und Crew mit den erforderlichen Leistungs- und
Navigationsinformationen versorgt werden müssen.
• Die Deutlichkeit und Ablesbarkeit der h1000 Analogue von B&G gehörten immer zur
Spitzenklasse und werden von vielen bevorzugt, weil Trends gut verfolgt werden können.

systemverbindungen
verbindungen
Systemgeräte nutzen Daten gemeinsam übereinen gemeinsamen
Fastnet2Datenbus und verfügen über Bajonett-Steckverbinder für
einfache Installation. Verschiedene Kabellängen stehen zur
Auswahl mit geraden und Winkel-Steckverbindern zur Anpassung
an die meisten Erfordernisse.
Zur Vermeidung von Spannungsabfällen in größeren Systemen
sollte die Spannungsversorgung des Systems in der Mitte oder an
beiden Enden des Fastnet2Datenbusses angeordnet werden. Um
die Spannung in der Mitte des Systems zuzuführen, wird der 4-
Wege-Verteiler empfohlen, der zwei Vorteile bietet. Der erste
Vorteil ist der praktische Eintrittspunkt für die
Spannungsversorgung in das System. Der zweite Vorteil besteht
darin, dass das System auf einfache Weise verzweigt werden kann,
um seine Gesamtlänge zu reduzieren. Durch die richtige Wahl des
Fastnet2Kabels wird vermieden, dass Steckverbinder aus dem
System entfernt werden müssen, sodass störungsfreier Betrieb
über viele Jahre erwartet werden kann.
12V
Spannungskabel
“Verteile”
Bus-kabel
Bus-kabel Bus-kabel

installation
montage in
wandverkleidung
Unter Verwendung der
mitgelieferten
Schablone eine Öffnung
in die Wandverkleidung
schneiden.
Die Montagehalterung
mit den mitgelieferten
Schrauben in der
Öffnung anbringen.
Die Dichtung zwischen
dem Display und dem
Schott vorsehen, um
das Eindringen von
Feuchtigkeit zu
verhindern und um die
Auswirkungen von
Vibrationen, die durch
das Instrumentenbrett
übertragen werden, zu
reduzieren.
Das Display mit den
mitgelieferten
Schrauben anbringen.
Den optionalen
aufsteckbaren Rand
anbringen.

elektrische anschlüsse
externe anschlüsse

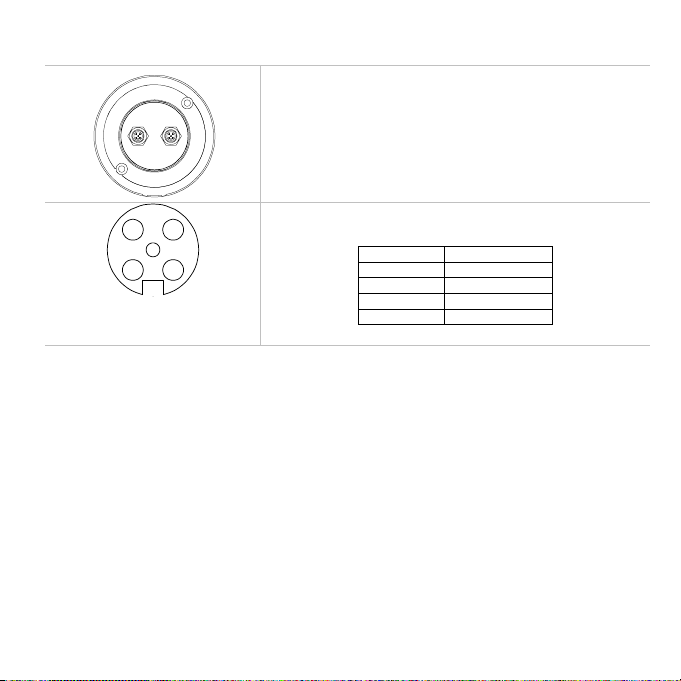

An der Geräterückseite befinden sich zwei FastNet² Anschlüsse.
Über diese Anschlüsse wird die Verbindung zum System für die
Zuführung von Spannung und Daten hergestellt.
Die nachstehende Tabelle beschreibt die Stiftbelegung.
5
2 3
41
Stift-Nr. Signal
1 12 V
2 Belegt
3 FastNet² -
4 FastNet² +
5 0 V

analogue display
español

marca registrada
Reservados todos los derechos. Ninguna parte de este manual puede reproducirse ni transmitirse de
ninguna forma o por cualquier medio, fotocopia y grabación inclusive, sin el permiso expreso por escrito de
B&G.
La información de este documento está sujeta a cambios sin notificación previa. B&G se reserva el
derecho de cambiar o mejorar sus productos y hacer cambios en su contenido sin la obligación de notificar
estos cambios a ninguna persona u organización
especificaciones técnicas
Dimensiones mm: 110 mm x 110 mm x 40 mm
Fuente de alimentación: 12 VCC nominal (10 a 16 v) a través de Fastnet2
Gama de temperaturas de funcionamiento: -10 a +55ºC (+14 a +131ºF)
Gama de temperaturas operativas: -25 a +70ºC (-13 a +158ºF)
Humedad: Hasta 95% HR
Sellante: IP67 (con tapas contra polvo colocadas)
Accesorios: Plantilla de montaje, fuente de alimentación y cable
de entrada/salida, cubierta protectora
funciones
• Las pantallas analógicas h1000 de B&G añaden una sofisticación distintiva a cualquier
sistema. Son pantallas fáciles de leer en cualquier lugar para proporcionar al timonel y a la
tripulación toda la información necesaria de funcionamiento y navegación.
• La claridad y la legibilidad de las pantallas analógicas h1000 de B&G siempre han sido
insuperables y siguen siendo las favoritas de muchos por la facilidad con que se pueden
seguir las tendencias.

conexiones del sistema
conexiones
Los componentes del sistema comparten datos a través de un
bus de datos Fastnet2y se suministran con conectores de
bayoneta que facilitan la instalación. Hay disponible una serie
de longitudes de cable con opciones para conectores rectos y
en ángulo recto que satisfacen la mayoría de requisitos.
Para evitar que ocurran bajadas de tensión en sistemas de
mayor tamaño, la fuente de alimentación del sistema debe
estar colocada o bien a medio camino o a ambos extremos del
bus de datos Fastnet2. Para conectar la corriente al punto
medio del sistema, se recomienda que se utilice el hub de 4
vías. El hub de 4 vías ofrece dos ventajas. La primera ventaja es
que ofrece un conveniente punto de entrada de corriente al
sistema. La segunda ventaja es que permite convenientemente
que el sistema se ramifique para reducir la longitud total del
mismo. La correcta selección de cable Fastnet2hará que no se
necesite retirar ningún enchufe del sistema y asegurará años
de funcionamiento perfecto.
Cable de alimentación de
12 V
“HUB”
Cable bus
Cable bus Cable bus

instalación
montaje en panel
Corte un agujero en el
panel utilizando la
plantilla suministrada.
Sujete el soporte de
montaje en el agujero
con los tornillos
suministrados. Debe
colocarse la junta
sellante entre la
pantalla y el mamparo
para impedir la
penetración de
humedad y reducir los
efectos de cualquier
vibración transmitida a
través del panel de
instrumentos.
Sujete la pantalla
utilizando los tornillos
suministrados.
Coloque el bisel de
acoplamiento a
presión opcional.

conexiones eléctricas
conexiones externas
Hay dos conectores FastNet² en la parte trasera de la unidad.
Estos conectores permiten conectar al resto del sistema para el
suministro de corriente y datos.
La tabla siguiente muestra las funciones de las patillas.
5
2 3
41
Número del Pin Señal
1 12 V
2 No disponible
3 FastNet²-
4 FastNet²+
5 0 V

analogue display
français

marque
Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite ou transmise sous quelque
forme ou de quelque manière que ce soit, y compris photocopie ou enregistrement, sans la permission
écrite expresse de B&G.
Les informations contenues dans ce documentsont susceptibles de changements sans préavis. B&G se
réserve le droit de changer ou d’améliorer ses produits et d’en modifier les composants sans être obligé
de notifier une personne ou une organisation quelle qu’elle soit de telles modifications.
caractéristiques techniques
Dimensions mm : 110mm x 110mm x 40mm
Alimentation : 12V cc nominale (10 à 16V) via FastNet2
Gamme de températures opérationnelles
: -10 à +55ºC
Gamme de températures de rangement
: ::
: -25 à +70ºC
Humidité : Jusqu’à 95% RH
Étanchéité : IP67 (avec couvercle anti-poussières)
Accessoires : Gabarit, Câble d’alimentation et d’interface
bidirectionnelle, Couvercle de protection
caractéristiques
• Les cadrans analogues h1000 de B&G se distinguent par leur sophistication – ils sont faciles
à lire et peuvent être posés n’importe où en vue du barreur et de l’équipage pour leur fournir
toutes les informations requises concernant la performance et la navigation.
• La clarté et la lisibilité des cadrans analogues h1000 de B&G sont incomparables et beaucoup
les préfèrent pour suivre facilement les tendances.
