Baroness LM315GC Setup guide

V o l.1.1 Serial No.#30001～
Triple Greens Mower
乗用3連グリーンモア
LM315GC
LM315GC
[GROOMER KIT]
Assembly and installation manual
[グルーマキットGC]取扱要領書

Thank you for purchasing this Baroness product.
This manual describes how to handle this product and make adjustments.
Please be sure to carefully read and fully understand the owner’s manual and this manual before
use.
This machine was shipped after a thorough inspection. However, the performance of the machine is
greatly affected by handling and daily maintenance, such as inspection and adjustments before and
after operation. Please handle this machine properly and perform necessary inspection and
adjustments before and after operation in order for the product to fulfill its original function and
ensure safe operation.
For operation and inspection, refer to the owner’s manual. For necessary parts, refer to the parts
catalogue.
KYOEISHA Co., Ltd.
この度はバロネス製品をお買い上げ頂きまして、誠にありがとうございます。
このマニュアルは、正しい取扱方法と調整方法を記載しております。
機械をご使用になる前に必ず取扱説明書、及び本書を読み、内容を十分理解してからご使用ください。
尚、工場出荷時には十分な検査を重ねた上で出荷しておりますが、機械が本来の性能を発揮するためには、
取扱方法や作業前後の点検、調整等の日常の管理が大きく影響します。いつまでも優れた性能を発揮させ、
安全な作業をして頂きますようお願いいたします。
操作、点検については取扱説明書、必要部品についてはパーツカタログをご参照ください。
株式会社 共栄社
The information described in this manual is subject to change without prior notice for improvement.
When replacing parts, be sure to use genuine Baroness parts or parts designated by Kyoeisha. Note
that the Baroness product warranty may not apply to defects caused by the use of parts from other
companies.
本書記載事項は、改良のため予告なしに変更する場合があります。
部品交換を行う場合は、必ず BARONESS 純正部品または弊社指定部品を使用してください。純正部品以外
の部品を使用して生じた不具合については責任を負いかねます。

This symbol is accompanied by the word "Danger," "Warning," or "Caution." All labels with this symbol
describe important safety precautions, so please read such labels carefully and only operate the machine
after you have understood them completely. Failure to adequately follow these safety precautions may cause
an accident.
This symbol indicates that serious injury or death will occur if the warning is ignored.
This symbol indicates that serious injury or death may occur if the warning is ignored.
This symbol indicates that injury or damage to property may occur if the warning is ignored.
このマークは「危険」「警告」「注意」に関する項目を意味します。いずれも安全確保のための重要事項が記
載してありますので、注意してお読み頂き、十分理解してから作業を行ってください。これらを遵守されない
場合、事故につながる恐れがあります。
その警告に従わなかった場合、死亡または重傷を負うことになるものを示しています。
その警告に従わなかった場合、死亡または重傷を負う危険性があるものを示しています。
その警告に従わなかった場合、ケガを負う恐れのある、または物的損傷の発生が予測されるものを示して
います。

1. Before installation, removal, adjustments, etc., park the machine on a level surface. Set the parking brake,
stop the engine, and remove the key. Ensure that all the parts have come to a complete stop.
2. Keep your hands and feet away from moving parts.Avoid performing work with the engine running. Keep
other people away from the machine during work.
3. If necessary, use appropriate chain blocks, hoists, or a jack. If the machine is lifted up, ensure that it is
supported by jack stands or appropriate blocks.
4. When replacing parts or installing accessory parts, use genuine BARONESS parts.
5. Never start the engine in a closed room. Doing so could cause carbon monoxide poisoning.
1. 取付け、取外し、及び調整等の作業前には、機械を平らな場所に移動させてください。駐車ブレーキを掛
け、エンジンを止め、キーを抜き取ってください。取付け、取外し、及び調整等の作業前には、必ず各部の
動きが完全に停止したことを確認してから作業を行ってください。
2. 可動部には手足を近づけないように注意してください。エンジンを駆動させたままで調整を行うことは可能
な限り避けてください。周囲に人を近づけないでください。
3. 必要に応じ、適切なチェーンブロックやホイスト、及びジャッキを使用してください。持ち上げている機械は、
ジャッキスタンドや適切なブロックを使用し、確実に支えてください。
4. 交換部品やアクセサリは BARONESS 純正部品を使用してください。
5. 閉めきった場所では一酸化炭素による中毒の危険性がありますので、絶対にエンジンを始動させないでく
ださい。
When installing, removing, and adjusting optional equipment and attachments, observe the
following safety instructions to ensure safe operation.
オプション、アタッチメントの取付け、取外し、及び調整をするときは、以下の安全指示に従い、安全作業を
行ってください。

LM315GC-AM02GBA
1
Installing Optional Equipment for the LM315GC
LM315GC オプション取付要領
GROOMER KIT
グルーマキット GC
Intended use: Corrects the grain of greens and lifts flattened grass.
用途；グリーン表面の芝目の矯正や、寝た芝を起こします。

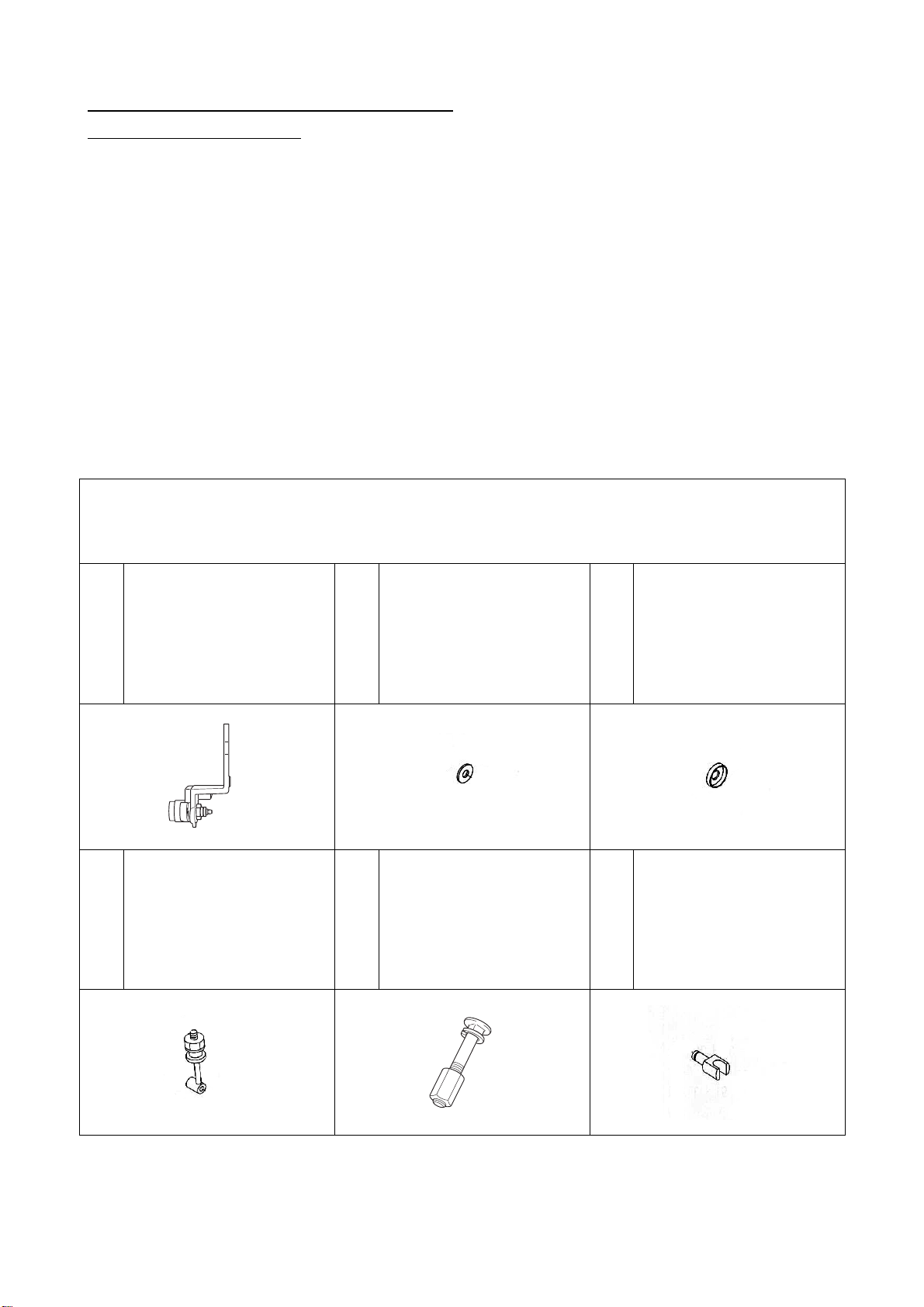

Check that all parts are included. The following parts are included in the package.
Should any part be missing or damaged, please contact the dealer you purchased it from.
梱包部品を確認してください。内容は、以下通りです。
万一、不足や不良がありましたら、お手数ですがお買い求め頂いた販売店までご連絡ください。
GROOMER KIT, LM315GC
グルーマキット GC
LM315GC8401Z0
1
METAL COMP, VERTICAL
FULCRUM
バーチカル支点メタル Comp
Qty:1
2
WASHER, C5191P 1-15-28
1C5191P 座金 1528
K5051015280
Qty:2
3
COVER, DUST PROOF
防塵カバー
K5300000293
Qty:1
4
BOLT COMP, ADJUSTING
VERTICAL
バーチカル調節ボルト Comp
Qty:2
5
BOLT SET, ROUND HEAD
SQUARE ROOT M8
8 角根丸頭ボルトセット
Qty:2
6
ADJUSTER
調節受け金
K6090000502
Qty:2

LM315GC-AM02GBA
2

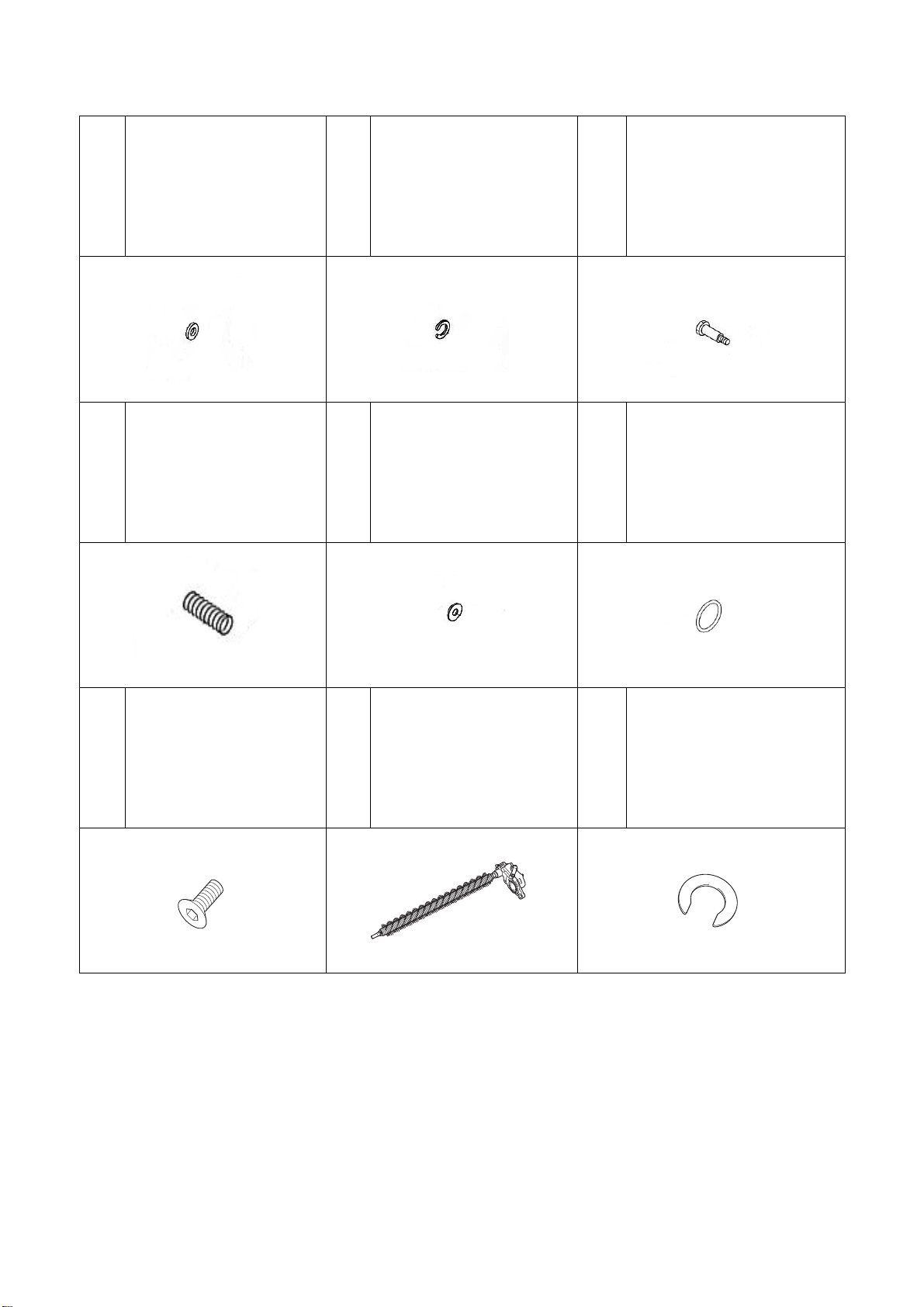

7
WASHER, SPCC 1-13-22
1SPCC 座金 1322
K5011013222
Qty:2
8
RING, RETAINING E M10
ストップリング E10
K0400010002
Qty:2
9
PIN, STEPPED FOR FIXING (R)
CASE
右ケース止めボルト
K6083000143
Qty:1
10
SPRING, COMPRESSION
M1.6-13.7-20
1.6 圧縮バネ 13.720
K1000000309
Qty:1
11
WASHER, C5191P 2-8.5-22
2C5191P 座金 8.522
K5090000250
Qty:1
12
O-RING, G45
O リング G45
K0882045000
Qty:1
13
BOLT, FLAT HEAD WITH
HEX. HOLE M8-20
8 六角穴付皿ボルト 20
K0053080202
Qty:1
14
GROOMER ASSY, 315-77
315 グルーマ 77Assy
LM315GB2108Z0
Qty:1
15
WASHER, SPCC 0.5
0.5SPCC 調節座金
K5090000673
Qty:5

LM315GC-AM02GBA
3
16
PLATE, RETAINING HOUSING
ハウジング押え板
LM315GC8403Z2
Qty:1
17
BRACKET COMP, ROLLER (L)
ローラーブラケット左 Comp
Qty:1
18
BRACKET COMP, ROLLER (R)
ローラーブラケット右 Comp
Qty:1
19
BOLT, MOUNTING MOWER (L)
モア取付ボルト左
LM315GA1835Z0
Qty:1
20
BOLT, MOUNTING MOWER (R)
モア取付ボルト右
LM315GA1836Z0
Qty:1
21
GREASE NIPPLE, ATYPE
グリスニップル
K1440000010
Qty:2
22
WASHER, C5191P 0.3-10-14
0.3C5191P 座金 1014
K5050310140
Qty:2

LM315GC-AM02GBA
4
Tightening torque
締付トルク
Required tightening torque
必要な締付トルク
Nominal diameter
呼び径
Appropriate tightening torque [General bolts Strength class: 4.8
適正締付トルク【一般ボルト 強度区分 4.8】
N-m kgf-cm lb-in
○M6 7~9 71.38~91.77 61.96~79.66
○M8 14~19 142.76~193.74 123.91~168.17
○M10 29~38 295.71~387.49 256.68~336.34
―M12 52~67 530.24~683.20 450.25~593.02
When tightening bolts, refer to the above table. We will not be held responsible for any damage resulting from improper or
excessive tightening, etc.
締付けトルク一覧を参照してください。異常な締付け、オーバートルクでの締付け等で生じた不具合については、弊社
では責任を負いかねます。

LM315GC-AM02GBA
5
Installing the GROOMER KIT
グルーマキット取付手順
Steps
手順
Illustrations
図
Descriptions
説明

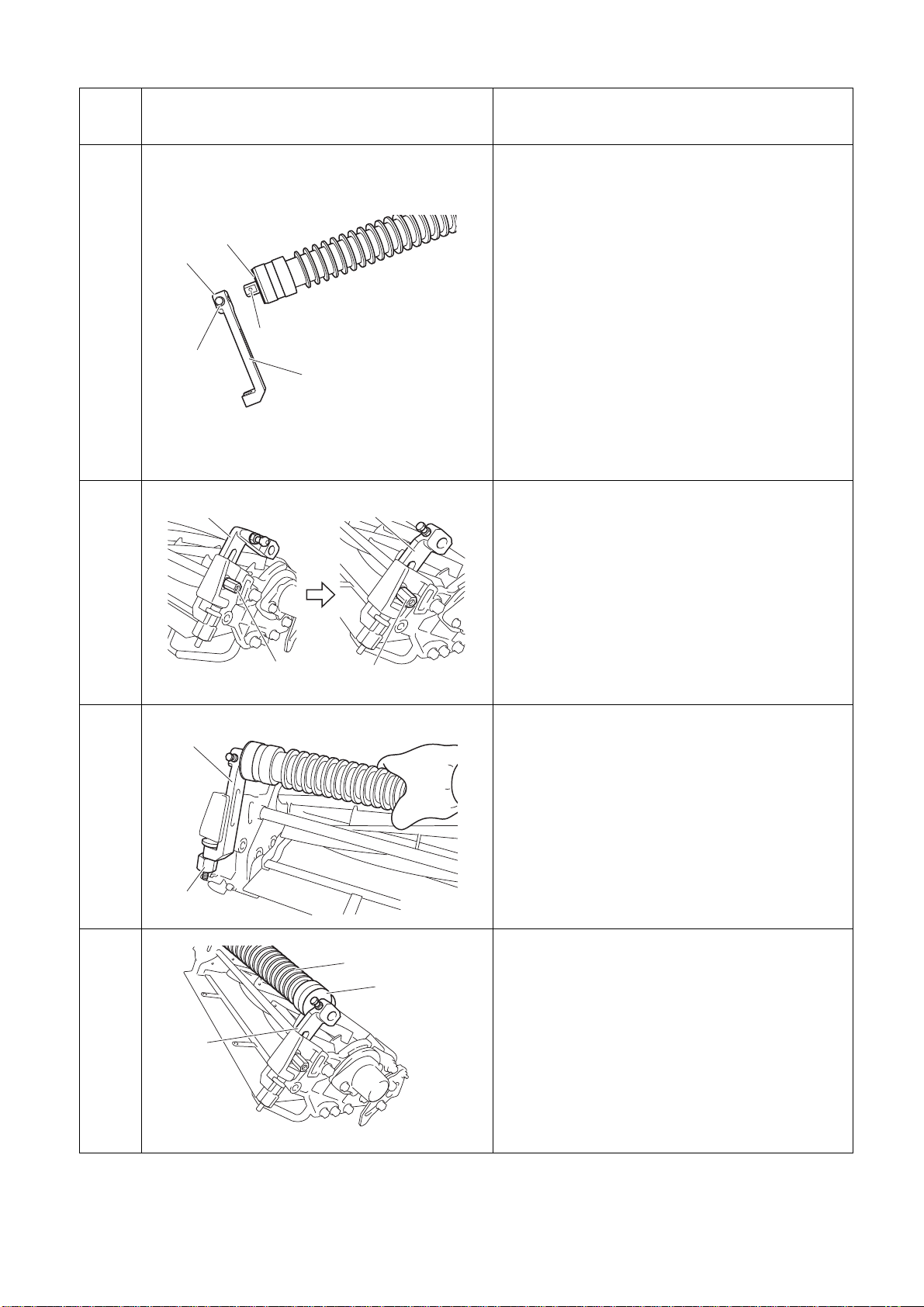

1
Remove the mower unit from this machine.
Lift up the front and rear rollers.
本機からモアユニットを取外してください。
モアユニットの前後ローラーを上にして置いてくださ
い。
2
B
F
A
D
C
E
The illustration shows the side of the reel shaft cover (A).
Using a hex key (D), remove the hollow set screw M6 (C) of
the bracket (B) securing the slotted roller.
Remove the connecting pin (E).
Remove the washer (F) at the same time.
図はリール軸カバー側(A)です。
溝付ローラーを固定しているブラケット(B)の 6 ホロセ
ット(C)を、六角レンチ(D)で取外してしてください。
継ギピン (E)を取外してください。
同時に座金(F)が外れます。
3
A
B
Holding the slotted roller (A), remove the round-head
square-root bolt (B), then the slotted roller together with the
roller bracket.
溝付ローラー(A)を持ち、角根丸頭ボルト (B)を取外し
て、ローラーブラケットと共に溝付ローラーを取外して
ください。
4
A
D
B
C
Using a hex key (C), loosen the hollow set screw M6 (B),
and then remove the roller bracket (D) from the slotted roller
(A).
六角レンチ(C)で 6 ホロセット(B)を緩め、溝付ローラー
(A)から、ローラーブラケット(D)を取外してください。

LM315GC-AM02GBA
6
Steps
手順
Illustrations
図
Descriptions
説明

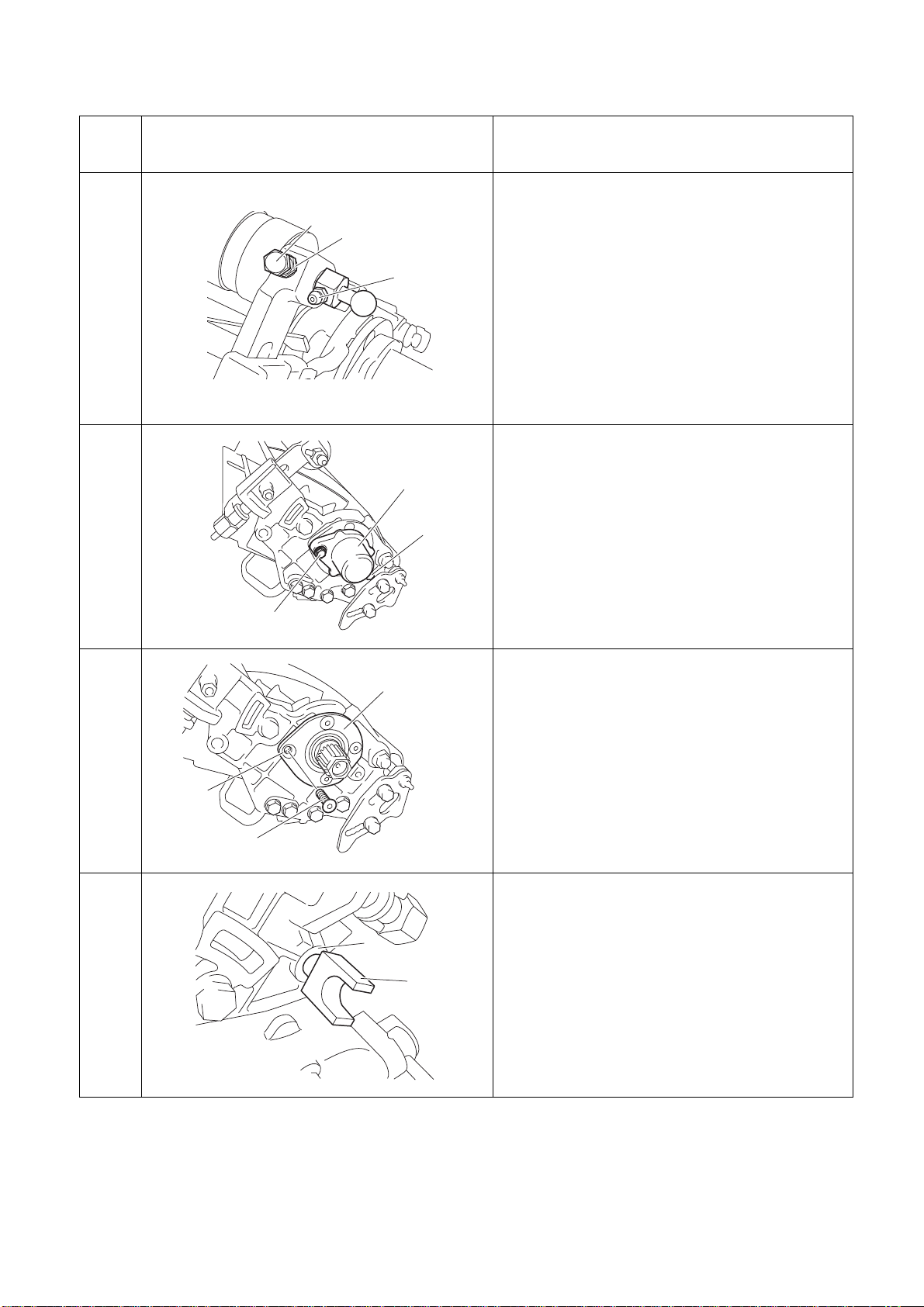

5
C
D
17
E
B
Install the washer (C) onto the roller shaft.
Align the stopper bolt (D) side of the roller bracket Comp
(L) (17) with the flat side (B) of the roller shaft when
installing it onto the roller shaft.
Tighten the stopper bolt, and then secure it with the locknut
(E).
座金(C)をローラー軸に取付けてください。
ローラーブラケット左 Comp (17)のストッパボルト側
(D)を、ローラー軸の平面(B)に合わせ、ローラー軸に取
付けます。
ストッパボルトを締付け、ロックナット（E）で固定し
てください。
6
A
B
18
B
Remove the round-head square-root bolt(B), and then
remove the roller bracket Assy (R) (A) from the mower unit.
Install the roller bracket Comp (R) (18) with the round-head
square-root bolt (B).
角根丸頭ボルト(B)を取外し、モアユニットからローラ
ーブラケット右 Assy (A)を取外します。
ローラーブラケット右 Comp (18)を角根丸頭ボルト(B)
で取付けてください。
7
B
A
Insert the roller bracket (L) (B), installed onto the slotted
roller in step 5, into the roller adjuster (A), and then install it
with the round-head square-root bolt.
ローラー調節金(A)に、手順 5 で溝付ローラーに取付け
られたローラーブラケット左(B)を差込み、角根丸頭ボ
ルトで取付けてください。
8
A
B
18
Insert the washer (B) onto the slotted roller (A), and then
align the roller shaft with the hole in the roller bracket Comp
(R) (18).
溝付ローラー(A)に座金(B)を入れ、ローラーブラケット
右(18)の穴にローラー軸を合わせてください。

LM315GC-AM02GBA
7
Steps
手順
Illustrations
図
Descriptions
説明

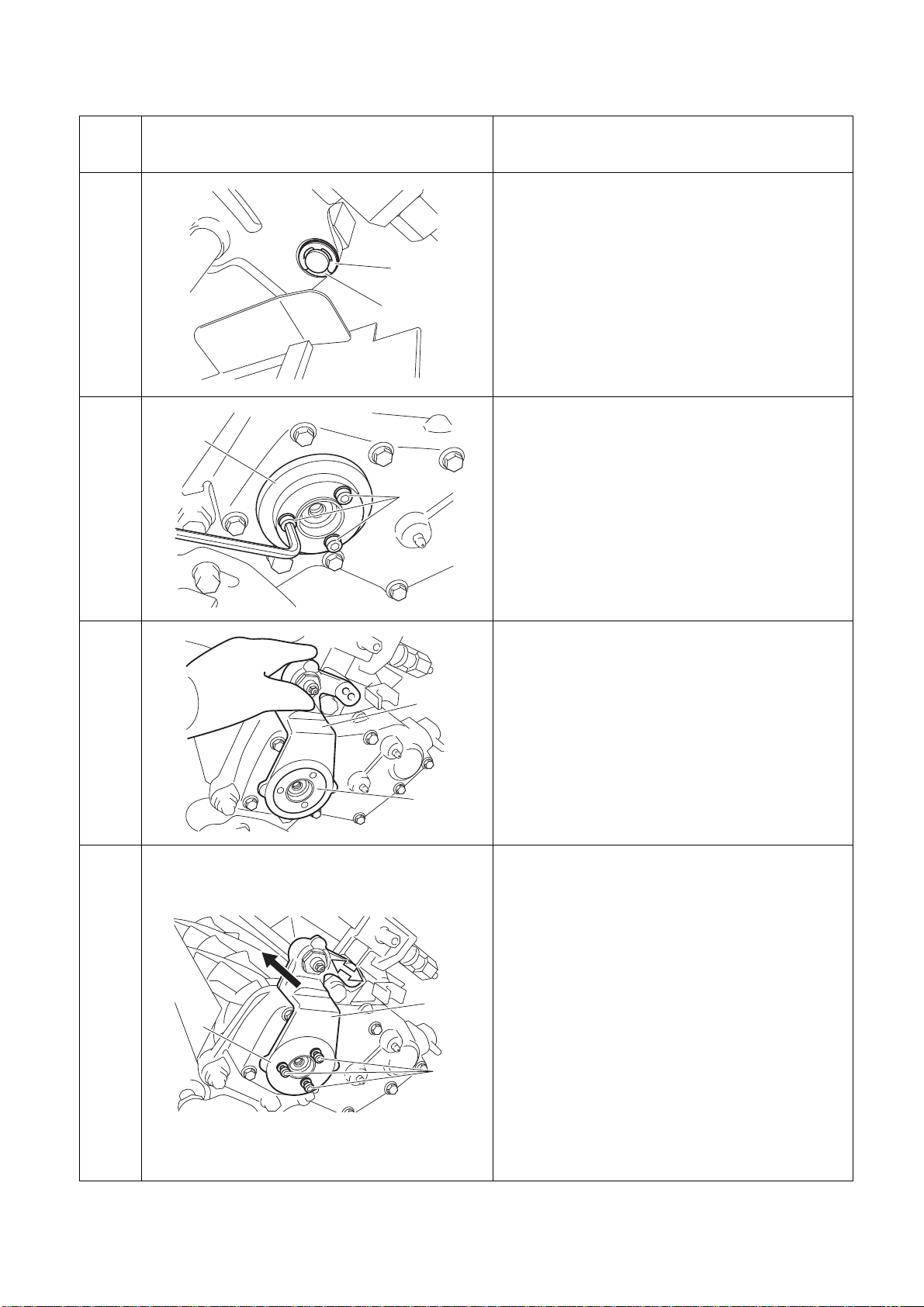

9
20
B
A
Insert the mower mounting bolt (R) (20) into the roller
bracket (R) (A) to install them onto the roller shaft (B).
Fully tighten the bolt..
モア取付ボルト右(20)を、ローラーブラケット右（A）
に差込みローラー軸(B)に取付けます。
一旦、最後まで締めてください。
10
20
A
22
Insert the C5191P washer (22), and adjust it so that the hole
(A) for installing the grease nipple is positioned as shown by
the arrow.
After checking the hole position, tighten the mower
mounting bolt (R) (20), and then install the grease nipple
(21).
グリスニップル取付用の穴(A)が矢印の位置になるよう
に、C5191P 座金 (22)を入れて調整してください。
穴位置の確認後、モア取付ボルト右(20)を締付け、グリ
スニップル(21)を取付けてください。
11
A
22
19
Insert the mower mounting bolt (L) (19) into the roller shaft
of the roller bracket (L), and then insert the C5191P washer
(22), and adjust it so that the hole (A) for installing the
grease nipple is positioned as shown by the arrow.
After checking the hole position, tighten the mower
mounting bolt (L) (19), and then install the grease nipple
(21).
モア取付ボルト左(19) をローラーブラケット左のロー
ラー軸に差込み、グリスニップル取付用の穴(A)が、矢
印の位置になるように C5191P 座金(22)を入れて調整
してください。
穴位置の確認後、モア取付ボルト左(19)を締付け、グリ
スニップル(21)を取付けてください。

LM315GC-AM02GBA
8
Steps
手順
Illustrations
図
Descriptions
説明
12
A
B
21
Tighten the stopper bolt (A) so that the grease nipple (21) of
the mower mounting bolt (R) does not move out of place,
and then secure it with the locknut (B).
Follow the same steps to secure the mower mounting bolt
(L).
モア取付ボルト右のグリスニップル(21)の位置がずれ
ないようにストッパーボルト(A)を締付け、ロックナッ
ト(B)で固定してください。
同様の手順でモア取付ボルト左を固定してください。
13
B,C,D
A
B,C,D
Remove the bolt (B), spring washer (C) and washer (D), and
then remove the reel shaft cover (A).
ボルト(B)、S ワッシャ(C)およびワッシャ(D)を取外し、
リール軸カバー(A)を取外してください。
14
A
B
13
Tighten the hex socket countersunk bolt (13) in the bolt hole
(B) of the reel housing (A).
リールハウジング(A)のボルト穴(B)に、六角穴付き皿ボ
ルト(13)を締付けてください。
15
A
6
Insert the adjuster (6) onto the left frame (A).
Repeat this operation with the right frame.
左フレーム(A)に調節受け金(6)を差込みます。
同様の手順で右フレームも行ってください。

LM315GC-AM02GBA
9
Steps
手順
Illustrations
図
Descriptions
説明
16
7
8
Secure the adjuster with the SPCC washer (7) and retaining
ring (8).
SPCC 座金(7)およびストップリング (8)で調節受け金
を固定してください。
17
B,C
A
Remove the socket bolts M6 (B) and the conical spring
washers (C) used to install the fulcrum metal (A). Do not
remove the fulcrum metal (A).
支点メタル(A)を取付けている 6 穴付きボルト(B)およ
び皿バネ座金(C)を取外してください。支点メタル(A)
は取外しません。
18
1
A
Install the vertical fulcrum metal Comp (1) onto the
fulcrum metal (A).
支点メタル(A)にバーチカル支点メタル Comp(1)を取付
けてください。
19
C
16
A,B
Install the retaining housing plate (16), then the socket bolts
M6 (A) and the conical spring washers (B).
Check that the vertical fulcrum metal (C) lightly moves up
and down (direction of the white arrow).
Fully lift up (direction of the black arrow) the vertical
fulcrum metal (C).
ハウジング押さえ板(16)を付け、6 穴付きボルト(A)お
よび皿バネ座金(B)を取付けてください。
バーチカル支点メタル(C)が、軽く上下（白矢印方向）
に動く事を確認してください。
バーチカル支点メタル(C)を上(黒矢印方向）にいっぱい
に上げてください。

LM315GC-AM02GBA
10
Steps
手順
Illustrations
図
Descriptions
説明
20
14
Prepare the groomer Assy (14).
グルーマ Assy (14)を準備します。
21
B
A
12
Apply a small amount of grease to the O-ring (12), and then
install it onto the gear case (A) at the position (B) shown in
the illustration.
O リング (12)に少しグリスを塗布し、ギヤケース(A)の
図の位置(B)に取付けください。
22
3
A
2
Insert the dust-proof cover (3) and two C5191P washers (2)
onto the vertical shaft (A) of the groomer Assy (14).
グルーマ Assy(14)のバーチカル軸(A)に防塵カバー(3)
および C5191P 座金 (2)2 枚を入れてください。
23
A
Insert the gear case of the groomer Assy (14) onto the
20-tooth reel gear (A).
グルーマ Assy(14)のギヤケースを、20 丁リールギヤ（A）
に差込みます。
Danger
Danger
Since the installation procedure is performed near the
reel, perform the operations with care.
取付け作業はリールの近くの作業になりますので慎重
に作業してください。

LM315GC-AM02GBA
11
Steps
手順
Illustrations
図
Descriptions
説明
24
1B14
C A
Check that the vertical fulcrum metal (1) points upward, and
then insert the groomer Assy (14) in the direction of the
arrow.
At the same time, while inserting the vertical shaft (B) into
the vertical fulcrum metal (1), carefully insert the groomer
gear case into the 20-tooth reel gear (C) of the mower unit
(A).
Check that the O-ring (12) is installed correctly.
バーチカル支点メタル(1)が上側に向いていることを確
認し、グルーマ Assy (14)を矢印の方向にいれます。
その際、バーチカル軸(B)をバーチカル支点メタル(1)
に挿入しながら、モアユニット(A)の 20 丁リールギヤ
(C)にグルーマギヤケースを慎重に入れてください。
O リング(12)が正しく取付けられていることを確認し
てください。
25
A
11
10
9
Check that there is no gap at the connection point (A)
between the groomer gear case and reel housing, and then
install the stepped pin for fixing (R) case (9), the
compression spring (10) and the washer C5191P (11).
Fully hand-tighten the stepped pin for fixing (R) case (9).
グルーマギヤケースとリールハウジングの接合部(A)に
隙間が無いことを確認し、右ケース止めボルト(9)、圧
縮バネ (10)および C5191P 座金 (11)を取付てくださ
い。
右ケース止めボルト(9)は、止まるところまで手で締め
てください。

LM315GC-AM02GBA
12
Steps
手順
Illustrations
図
Descriptions
説明
26
A
6
4
5
1
Install the vertical adjusting bolt Comp (4) onto the adjuster (6).
Install the vertical fulcrum metal Comp (1) and vertical adjusting
bolt Comp (4) onto the mower unit (A) with the round-head
square-root bolt set M8 (5).
調節受け金(6)にバーチカル調節ボルト Comp (4)を取付けて
ください。
バーチカル支点メタル Comp (1)とバーチカル調節ボルト
Comp (4)を、モアユニット本体(A)に 8 角根丸頭ボルトセッ
ト(5)で取付けてください。
27
5
6
4
14
A
Install the vertical adjusting bolt Comp (4) onto the adjuster (6).
Install the 315-77 groomer Assy (14) and vertical adjusting bolt
Comp (4) onto the mower unit (A) with the round-head square-root
bolt set M8 (5).
調節受け金(6)にバーチカル調節ボルト Comp (4)を取付けて
ください。
315 グルーマ 77Assy(14)とバーチカル調節ボルト Comp (4)
を、モアユニット本体(A)に 8 角根丸頭ボルトセット(5)で取
付けてください。
28
Adjustment of Front Groomer

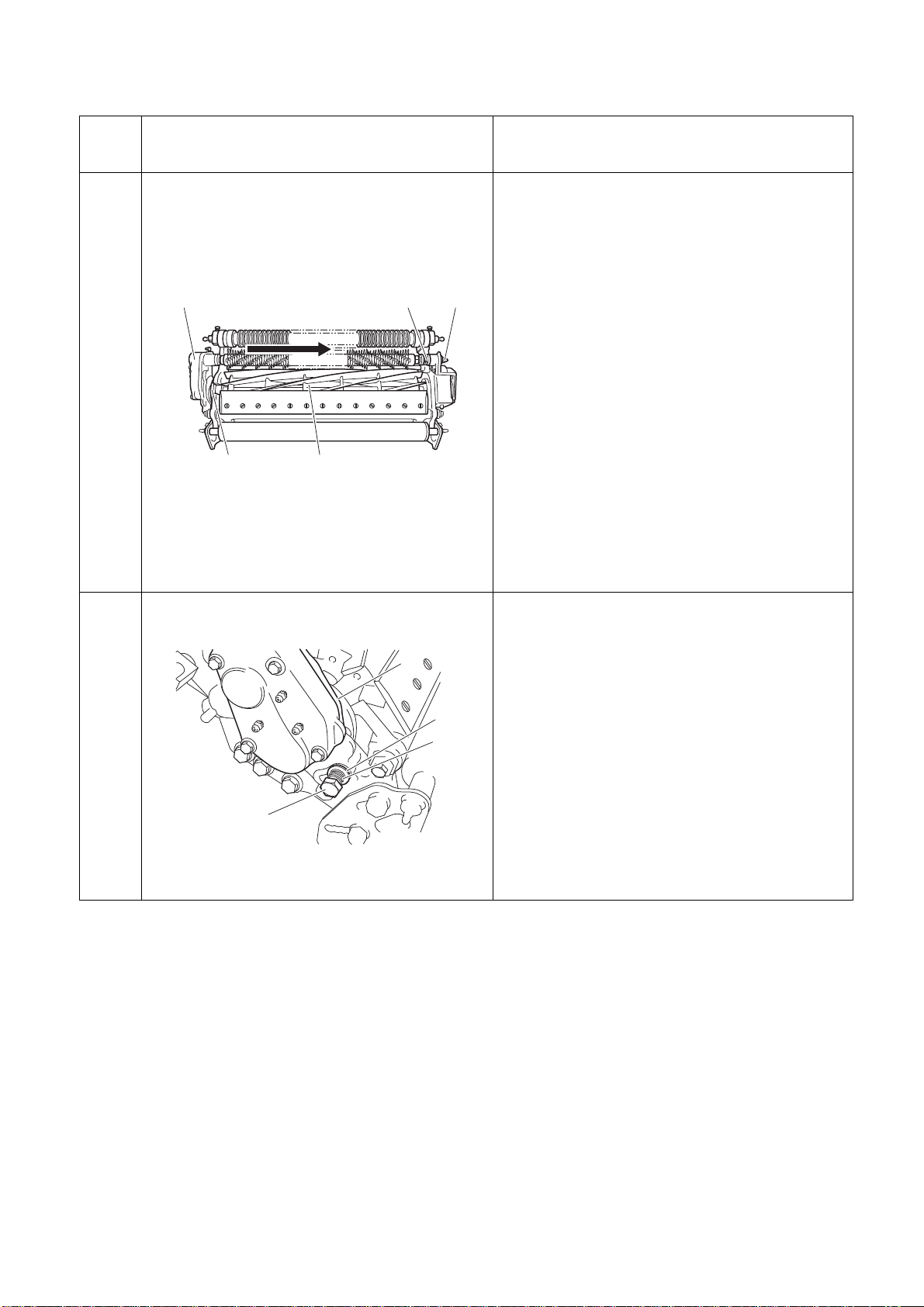

Install the groomer onto the machine. Check that two thatching
blades (B) fit into each slot of the front roller (A). If the thatching
blades (B) are too far to the left or right, adjust them with the
left/right 17 special nut (C). If the gap between the ridges of the
front roller (A) and the thatching blades (B) is too small or there is
interference, adjust it by inserting washer 0.5SPCC (15).
If two or more washers 0.5SPCC(15) are required, insert them
alternately from the diagonally opposite side.
「フロントグルーマの調整」
グルーマを本機に取付けてください。前ローラー(A)の溝に、
サッチング刃(B)が２枚ずつ入っていることを確認します。
サッチング刃(B)全体が右または左に寄っている場合は、左
右の 17 特殊ナット(C)で調整します。前ローラー(A)の山と
サッチング刃(B)の隙間がせまいまたは干渉している場合
は、0.5SPCC 調節座金(15)を入れて調整してください。
2 枚以上の 0.5SPCC 座金（15）が必要な場合は、交互に対角
線上の反対側から入れてください。

LM315GC-AM02GBA
13
Steps
手順
Illustrations
図
Descriptions
説明
29
Loosen of the locking nut (A) on the GroomerAss’y with
a 7mm wrench, then loosen the hollow set (B) with a 2mm
Hexagonal wrench.
7mmのレンチで、グルーマAss'yのロックナット(A)を
緩め、次に2mmの六角レンチでホーローセット(B)を
緩めます。
30
Loosen the 17 special nut (A) so as to allow the washer
0.5SPCC to slide between the thatching blades and collars.
サッチング刃とカラーの間に0.5SPCC 調節座金が入
るように、17特殊ナット(A)を緩めてください。
31
Insert the washer 0.5SPCC (15) between the thatching
blades (A) and collars (B), to prevent the thatching blades
from contacting the roller (C).
サッチング刃(A)がローラー(C)と干渉しないように
サッチング刃(A)とカラー(B)の間に0.5SPCC 調節座
金(15)を挿入してください。
32
Tighten the 17 special nut, secure it with the hollow set,
and lock it with the lock nut, and recheck the spacing of
the thatching blades with the front roller.
Do not tighten the 17 special nut too much power.
(Torque=5~10 N/m)
17特殊ナットを締付け、ホーローセットで固定しロッ
クナットでロックしてください。そして前ローラーで
サッチング刃の隙間を再度確認してください。
17特殊ナットを締めすぎないでください。(締付トル
クは5～10N/m)

Head Office
1-26, Miyuki-cho, Toyokawa,
Aichi-Pref. 442-8530 Japan.
Tel :(0533) 84 - 1390
Fax :(0533) 89 - 3623
LM315GC-AM02GBA/16F-00-KES
442- 8530
1 - 26
TEL (0533) 84 - 1221
FAX (0533) 84 - 1220
