Bavaria BCS 64/2 User manual

BCS 64/2
Art.-Nr.: 43.310.15 I.-Nr.: 11018
9
DOriginalbetriebsanleitung
Handkreissäge
GB Original operating instructions
Hand-held circular saw
FMode d’emploi d’origine
Scie circulaire portable
IIstruzioni per l’uso originali
Sega circolare a mano
DK/ Original betjeningsvejledning
NHåndrundsav
SOriginal-bruksanvisning
Handcirkelsåg
CZ Originální návod k obsluze
Ruční kotoučová pila
SK Originálny návod na obsluhu
Ručná okružná píla
NL Originele handleiding
Handcirkelzaag
EManual de instrucciones original
Sierra circular de mano
FIN Alkuperäiskäyttöohje
Käsipyörösaha
RUS Оригинальное руководство по
эксплуатации
Дисковая ручная пила
SLO Originalna navodila za uporabo
Ročna krožna žaga
HEredeti használati utasítás
Kézikörfűrész
RO Instrucţiuni de utilizare originale
Ferăstrău circular manual
GR Πρωτότυπες Οδηγίες χρήσης
Δισκοπρίονο χεριού
Anl_BCS_64_2_SPK9.indb 1Anl_BCS_64_2_SPK9.indb 1 22.01.2019 14:31:4022.01.2019 14:31:40

- 2 -
1a
1b
10
9
8
4
6
5
3 1
2
15 19 16
17
18
14 11 12
6
4
a
7
2
20
13
Anl_BCS_64_2_SPK9.indb 2Anl_BCS_64_2_SPK9.indb 2 22.01.2019 14:31:4722.01.2019 14:31:47

- 3 -
3 4
5 6
7
12 6
9
14
a
16 a
7
8
6
a
8
16
8 aa
Anl_BCS_64_2_SPK9.indb 3Anl_BCS_64_2_SPK9.indb 3 22.01.2019 14:31:5022.01.2019 14:31:50

- 4 -
9 10
11
19
3
18
2
15
17
13
12
15
19
Anl_BCS_64_2_SPK9.indb 4Anl_BCS_64_2_SPK9.indb 4 22.01.2019 14:31:5422.01.2019 14:31:54

D
- 5 -

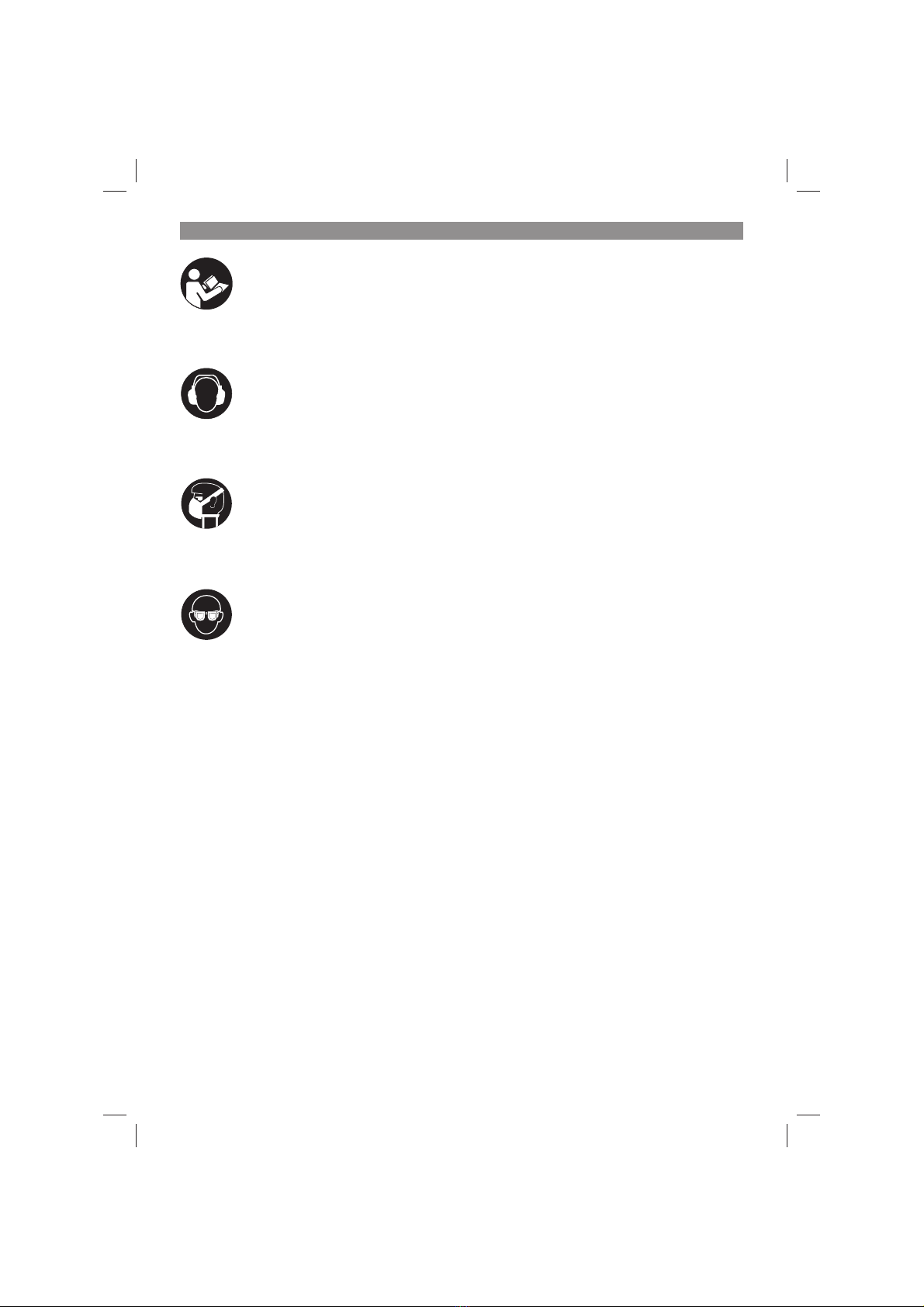

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_BCS_64_2_SPK9.indb 5Anl_BCS_64_2_SPK9.indb 5 22.01.2019 14:31:5622.01.2019 14:31:56

D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1a/1b)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-/Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. Netzkabel
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Schutzhabe
12. Sägeblatt
13. Innensechskantschlüssel
14. Anschluss für Spanabsaugung
15. Hebel zum Öffnen der Pendelschutzhaube
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Spindelarretierung
2.2 Lieferumfang
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Handkreissäge
• Sägeblatt
• Innensechskantschlüssel
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen
Werkstoffen und Kunststoffen. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmel-
zen des Kunststoffes zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_BCS_64_2_SPK9.indb 6Anl_BCS_64_2_SPK9.indb 6 22.01.2019 14:31:5622.01.2019 14:31:56

D
- 7 -
4. Technische Daten
Netzspannung: .......................220-240 V ~ 50 Hz
Leistungsaufnahme: ................................ 1400 W
Leerlauf-Drehzahl: ...............................5500 min-1
Schnitttiefe bei 90°:................................... 67 mm
Schnitttiefe bei 45°: .................................. 45 mm
Sägeblatt: ............................................Ø 190 mm
Sägeblattaufnahme: ..............................Ø 20 mm
Sägeblattdicke: ....................................... 2,4 mm
Schutzklasse: ................................................ II/
Gewicht:......................................................3,8 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA.............................. 95 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ...................... 106 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert ah= 4,92 m/s2
Unsicherheit K = 1,5 m/s2
Zusatzhandgriff
Schwingungsemissionswert ah= 5,24 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

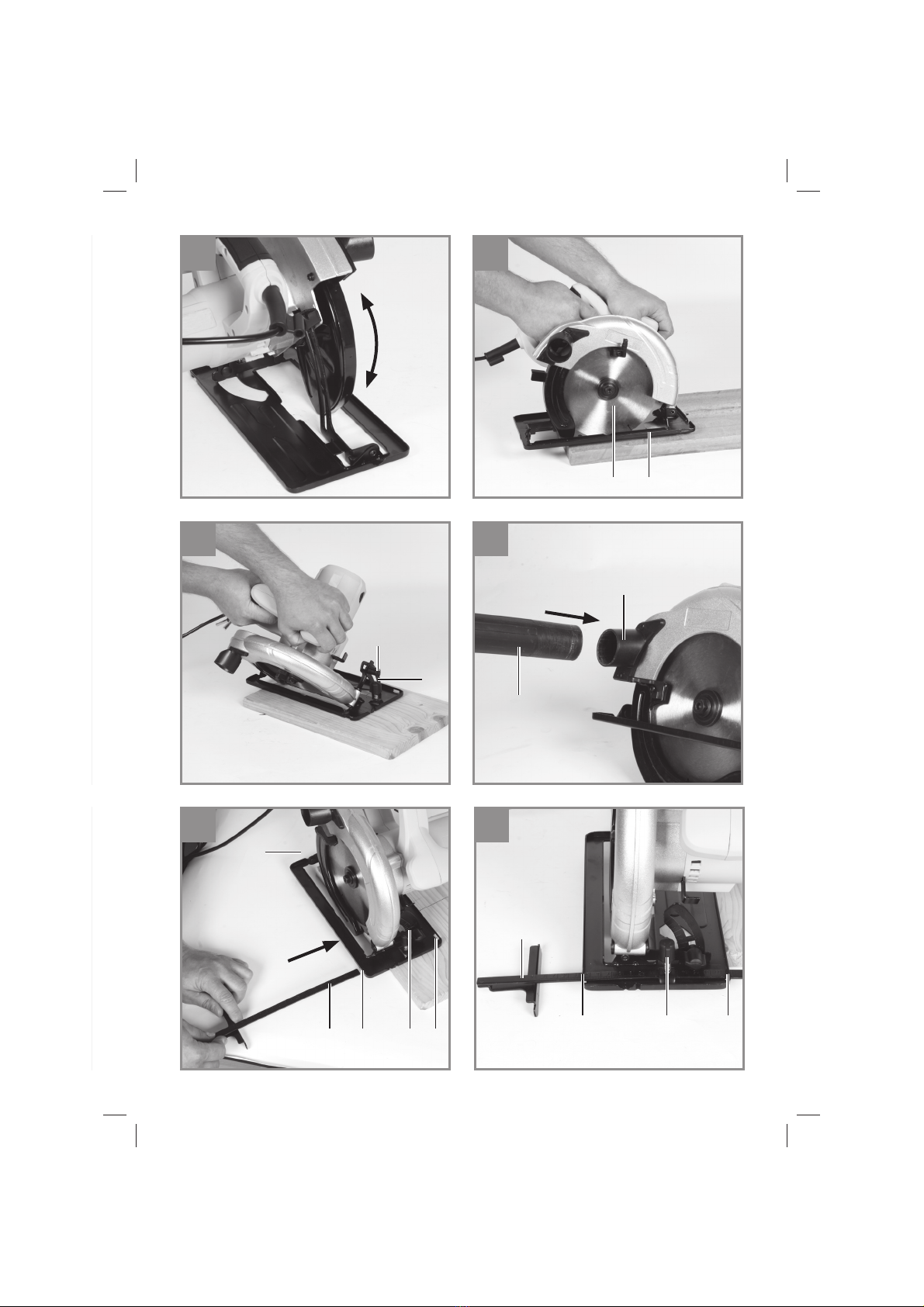

5.1 Schnitttiefe einstellen (Bild 2/3)
• Lösen Sie den an der Rückseite der Schutz-
haube befindlichen Feststellhebel für Schnitt-
tiefeneinstellung (4).
• Setzen Sie den Sägefuß (6) flach auf die
Oberfläche des zu bearbeitenden Werkstü-
ckes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
Schnitttiefe (a) befindet.
• Befestigen Sie den Feststellhebel für die
Schnitttiefeneinstellung (4) wieder. Überprü-
fen Sie den festen Sitz.
Anl_BCS_64_2_SPK9.indb 7Anl_BCS_64_2_SPK9.indb 7 22.01.2019 14:31:5622.01.2019 14:31:56

D
- 8 -
5.2 Gehrungsanschlag (Bild 4/5)
• Der voreingestellte Standardwinkel zwischen
Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
• Lösen Sie die Feststellschraube für
Gehrungseinstellung (7).
• Sie können den Schnittwinkel nun um bis
zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
• Befestigen Sie die Feststellschraube für
Gehrungseinstellung (7) wieder. Überprüfen
Sie den festen Sitz.
5.3 Absaugen von Staub und Spänen
(Bild 6)
• Schließen Sie Ihre Kreissäge mit dem Staub-
saugeradapter (20) an einen geeigneten
Staubsauger an. Dazu setzen Sie zuerst den
Staubsaugeradapter (20) in den dafür vorge-
sehen Spanabsaugungsauslass (14) an der
Handkreissäge. An den Staubsaugeradapter
(20) können Sie dann einen geeigneten
Staubsauger (a) anschließen (Staubsauger
nicht im Lieferumfang). Sie erreichen damit
eine optimale Staubabsaugung vom Werk-
stück. Die Vorteile: Sie schonen sowohl das
Gerät als auch ihre eigene Gesundheit. Ihr
Arbeitsbereich bleibt außerdem sauberer und
sicherer.
• Bei der Arbeit entstehender Staub kann
gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
• Achtung! Der für das Absaugen verwendete
Staubsauger muss für das bearbeitete Mate-
rial geeignet sein.
• Prüfen Sie, ob alle Teile gut miteinander ver-
bunden sind.
5.4 Parallelanschlag ( Bild 7/8)
• Der Parallelanschlag (16) erlaubt es Ihnen,
parallele Linien zu sägen.
• Lockern Sie die im Sägefuß (6) befindliche
Feststellschraube für den Parallelanschlag
(8).
• Die Montage erfolgt durch Einsetzen des
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
• Setzen Sie den benötigten Abstand fest und
ziehen Sie die Feststellschraube (8) wieder
fest.
• Benutzung des Parallelanschlages: Positio-
nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
Vorsicht! Probeschnitt mit einem Abfallholz
durchführen
6. Bedienung
6.1 Arbeiten mit der Handkreissäge
• Kreissäge stets mit festem Griff halten.
• Die Pendelschutzhaube (19) wird vom Werk-
stück automatisch zurückgeschoben.
• Keine Gewalt anwenden!
Mit der Kreissäge leicht und gleichmäßig
vorrücken.
• Das Abfallstück sollte sich auf der rechten
Seite der Kreissäge befinden, damit der brei-
te Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt
wird, Kreissäge an der entsprechenden Ker-
be entlangführen.
• Kleine Holzteile vor der Bearbeitung fest
einspannen. Nie mit der Hand festhalten.
• Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
• Verwenden Sie keine defekten Sägeblätter
oder solche, welche Risse und Sprünge auf-
weisen.
• Verwenden Sie keine Flansche/Flanschmut-
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
• Das Sägeblatt darf nicht von Hand oder durch
seitlichen Druck auf das Sägeblatt gebremst
werden.
• Der Pendelschutz darf nicht verklemmen und
muß sich nach abgeschlossenem Arbeits-
gang wieder in der Ausgangsposition befin-
den.
• Vor der Verwendung der Kreissäge bei her-
ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
• Vergewissern Sie sich vor jedem Einsatz der
Maschine, dass die Sicherheitseinrichtungen
wie Pendelschutz, Flansche und Verstellein-
richtungen funktionieren bzw. richtig einge-
stellt und festgestellt sind.
• Stellen Sie sicher, dass die Staubabsaugung
sicher und ordnungsgemäß angeschlossen
ist.
Gefahr! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
Anl_BCS_64_2_SPK9.indb 8Anl_BCS_64_2_SPK9.indb 8 22.01.2019 14:31:5622.01.2019 14:31:56

D
- 9 -
6.2 Benutzung der Kreissäge
• Passen Sie Schnitttiefe, Schnittwinkel und
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
• Stellen Sie sicher, dass der Ein-/Ausschalter
(2) nicht eingedrückt ist.Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
• Schalten Sie die Kreissäge nur mit eingesetz-
tem Sägeblatt ein!
• Platzieren Sie den Sägefuß flach auf dem zu
bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
• Halten Sie die Kreissäge nun mit beiden Hän-
den fest.
6.3 Ein-/ Ausschalten (Bild 9)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzei-
tig drücken
• Lassen Sie das Sägeblatt anlaufen, bis es die
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt-
linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
• Beim Loslassen des Handgriffs schaltet die
Maschine automatisch ab, so dass unbeab-
sichtigter Lauf nicht möglich ist.
• Achten Sie darauf, dass beim Arbeiten die
Entlüftungsöffnungen nicht abgedeckt wer-
den oder verstopfen.
• Bremsen Sie das Sägeblatt nach dem Aus-
schalten nicht durch seitliches Gegendrücken
ab.
• Achtung! Legen Sie die Maschine erst ab,
nachdem das Sägeblatt vollständig zum Still-
stand gekommen ist.
Vorsicht! Probeschnitt mit einem Abfallholz
durchführen
6.4 Sägeblatt wechseln (Bild 10-11)
Achtung! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter,
die der Norm EN 847-1 entsprechen und vom
gleichen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im
Fachhandel beraten.
Für das Wechseln des Sägeblattes benötigen
Sie den beiliegenden Innensechskantschlüssel
(13). Der Innensechskantschlüssel (13) ist am
Netzkabel aufbewahrt. Ziehen sie bei Bedarf den
Innensechskantschlüssel (13) aus dem Netzkabel
heraus.
Achtung! Aus Sicherheitsgründen darf die
Handkreissäge nicht mit eingestecktem
Innensechskantschlüssel (13) betrieben werden!
• Drücken Sie die Spindelarretierung (20).
• Schraube zur Sägeblattsicherung (17) mit
dem Sägeblattschlüssel (13) lösen.
• Bewegliche Pendelschutzhaube (19)
mit Hebel für Pendelschutzhaube (15)
zurückschieben und festhalten.
• Flansch (18) und Sägeblatt (12) nach unten
entnehmen.
• Flansch reinigen, neues Sägeblatt einsetzen.
Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
• Schraube zur Sägeblattsicherung (17)
anziehen, auf Rundlauf achten.
• Bevor Sie den Ein-Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt
richtig montiert, bewegliche Teile leichtgängig
und die Klemmschraube fest angezogen sind.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_BCS_64_2_SPK9.indb 9Anl_BCS_64_2_SPK9.indb 9 22.01.2019 14:31:5722.01.2019 14:31:57

D
- 10 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über-
prüfen. Gefahr! Die Kohlebürsten dürfen nur von
einer Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie z.B.
Metall und Kunststoffe. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung
nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem sowie
für Kinder unzugänglichem Ort. Die optimale
Lagertemperatur liegt zwischen 5 und 30 ˚C.
Bewahren Sie das Elektrowerkzeug in der Origi-
nalverpackung auf.
Anl_BCS_64_2_SPK9.indb 10Anl_BCS_64_2_SPK9.indb 10 22.01.2019 14:31:5722.01.2019 14:31:57

D
- 11 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_BCS_64_2_SPK9.indb 11Anl_BCS_64_2_SPK9.indb 11 22.01.2019 14:31:5722.01.2019 14:31:57

D
- 12 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_BCS_64_2_SPK9.indb 12Anl_BCS_64_2_SPK9.indb 12 22.01.2019 14:31:5722.01.2019 14:31:57

D
- 13 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_BCS_64_2_SPK9.indb 13Anl_BCS_64_2_SPK9.indb 13 22.01.2019 14:31:5822.01.2019 14:31:58

GB
- 14 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_BCS_64_2_SPK9.indb 14Anl_BCS_64_2_SPK9.indb 14 22.01.2019 14:31:5822.01.2019 14:31:58

GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1a/1b)
1. Handle
2. On/Offswitch
3. Locking button for On/Offswitch
4. Locking lever for cutting depth setting
5. Power cable
6. Soleplate
7. Locking lever for miter setting
8. Locking screw for parallel stop
9. Scale for miter angle
10. Additional handle
11. Guard hood
12. Saw blade
13. Hexagon key
14. Connection for chip extractor
15. Lever for opening the swing guard hood
16. Parallel stop
17. Screw for securing the saw blade
18. Flange
19. Swing guard hood
20. Adapter for dust extraction system
21. Spindle lock
2.2 Items supplied
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Hand-held Circular Saw
• Saw blade
• Hexagon key
• Original operating instructions
• Safety instructions
3. Proper use
The hand-held circular saw is designed for sa-
wing straight cuts in wood, wood-type materials
and plastics.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_BCS_64_2_SPK9.indb 15Anl_BCS_64_2_SPK9.indb 15 22.01.2019 14:31:5822.01.2019 14:31:58

GB
- 16 -
4. Technical data
Mains voltage: ........................220-240 V ~ 50 Hz
Power input: ............................................ 1400 W
Idling speed: ........................................5500 min-1
Cutting depth at 90°: ................................ 67 mm
Cutting depth at 45°: ................................ 45 mm
Saw blade: ..........................................Ø 190 mm
Blade holder: .........................................Ø 20 mm
Blade thickness: ...................................... 2.4 mm
Protection class: ............................................ II/
Weight: .......................................................3.8 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ........................ 95 dB(A)
KpA uncertainty ............................................. 3 dB
LWA sound power level ........................ 106 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Handle
Vibration emission value ah= 4.92 m/s2
K uncertainty = 1.5 m/s2
Additional handle
Vibration emission value ah= 5.24 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
adjustments to the equipment.
5.1 Setting the cutting depth (Figure 2/3)
• Release the handle on the rear of the guard
hood for adjusting the cutting depth (4).
• Place the saw foot (6) flat on the surface of
the workpiece you wish to saw. Raise the saw
until the saw blade (12) is at the required cut-
ting depth (a).
• Refasten the handle for adjusting the cutting
depth (4). Check the handle is securely faste-
ned.
Anl_BCS_64_2_SPK9.indb 16Anl_BCS_64_2_SPK9.indb 16 22.01.2019 14:31:5822.01.2019 14:31:58

GB
- 17 -
5.2 Miter stop (Figure 4/5)
• The preset standard angle between the saw
foot (6) and the saw blade (12) is 90°.You can
adjust this angle to carry out angled cuts.
• Undo the locking screw for miter setting (7).
• You can now adjust the cutting angle by up to
45°. Keep an eye on the cutting angle scale
(9) as you do so.
• Refasten the locking screw for miter setting
(7). Check that everything is securely faste-
ned.
5.3 Extraction of dust and chips (Fig. 6/7)
• Connect your circular saw to a suitable vacu-
um cleaner using the dust extractor adaptor
(20).Then insert the dust extraction adaptor
(20) into the sawdust extraction outlet (14)
provided on the hand-held circular saw.You
can then connect a suitable vacuum cleaner
(a) to the dust extractor adaptor (20) (vacu-
um cleaner not supplied).This will provide
excellent dust extraction on the workpiece.
The benefits are that you will protect both the
equipment and your own health.Your work
area will also be cleaner and safer.
• Dust created when working may be dange-
rous. Refer to the section entitled “Safety inst-
ructions”.
• Important! The vacuum cleaner you use for
the extraction work must be suitable for the
workpiece material.
• Check that all the parts are properly connec-
ted.
5.4 Parallel stop (Figure 7/8)
• The parallel stop (16) enables you to saw par-
allel lines.
• Loosen the locking screw for the parallel stop
(8) on the saw foot (6).
• To assemble, slide the parallel stop (16) into
the guide (a) on the saw foot (6)
(see Figure 7)
• Set the required spacing and then tighten the
locking screw (8) again.
• Using the parallel stop: Position the parallel
stop (16) flat on the edge of the workpiece
and start the cut.
Important! Carry out a trial cut in a piece of was-
te wood
6. Operation
6.1 Working with the hand-held circular saw
• Always hold the circular saw firmly.
• The swing guard hood (19) is pushed back
automatically by the workpiece.
• Do not use force! Push forwards gently and
evenly with the circular saw.
• The waste piece should be on the right-hand
side of the circular saw so that the wide
section of the support bench supports its full
area.
• If you are sawing down a line that has been
drawn, guide the circular saw along the corre-
sponding notch.
• Clamp small pieces of wood securely before
sawing them. Never hold them with your
hand.
• Always follow the safety instructions.Wear
safety goggles.
• Do not use defective saw blades or blades
that are cracked or broken.
• Do not use any flanges / flange nuts whose
bore hole is larger or smaller than those in the
saw blade.
• The saw blade must not be decelerated by
hand or by applying lateral pressure to the
blade.
• The swing guard hood must not jam and must
return to its initial position after the operation
has been completed.
• Before you use the circular saw, check the
function of the swing guard hood with the
mains plug disconnected.
• Before you use the machine, ensure that the
safety equipment such as the swing guard
hood, splitter, flanges and adjustment de-
vices are in working order and are correctly
adjusted and secure.
• Ensure that the dust extractor line is safely
and correctly connected.
Important. Always pull out the power plug be-
fore doing any work on the circular saw!
Anl_BCS_64_2_SPK9.indb 17Anl_BCS_64_2_SPK9.indb 17 22.01.2019 14:31:5822.01.2019 14:31:58

GB
- 18 -
6.2 Using the circular saw
• Adjust the cutting depth, cutting angle and
parallel stop (see section 5.1, 5.2 and 5.4)
• Ensure that the ON/OFF switch (2) is not
depressed. Only then should you connect the
mains plug to a suitable socket.
• Do not switch on the circular saw until you
have fitted a saw blade.
• Place the saw foot flat on the workpiece you
wish to saw.The saw blade must not be in
contact with the workpiece.
• Hold the circular saw firmly with both hands.
6.3 Switching ON/OFF (Fig. 9)
To switch on:
Press the locking button (3) and the ON/OFF
switch (2) at the same time
• Allow the saw blade to accelerate until it
reaches full speed.Then slowly move the saw
blade along the cutting line. Only exert gentle
pressure on the saw blade as you do so.
To switch off:
Release the locking button and ON/OFF switch
• If you release the handle the equipment will
shut down automatically which means that it
cannot operate accidentally.
• Ensure that you do not cover or block the ven-
tilation openings whilst working with the tool.
• Do not slow down the saw blade after you
switch it off by pressing it sideways.
• Important! Do not put down the machine until
the saw blade has reached a complete stand-
still.
Important. Carry out a trial cut in a piece of
waste wood
6.4 Changing the saw blade (Fig. 10-11)
Caution! Always pull out the power plug befo-
re doing any work on the circular saw!
Use only saw blades which comply with standard
EN 847-1 and are of the same type as the saw
blade supplied with this circular saw. Ask your
dealer for advice.
Use the hexagon key (13) supplied to change the
saw blade.The hexagon key (13) is kept on the
power cable. Pull the hexagon key (13) out of the
power cable when you need it.
Important! The hand-held circular saw must not
be operated with the hexagon key (13) inserted
in it!
• Press the spindle lock (21).
• Undo the screw to secure the saw blade (17)
using the saw blade key (13).
• Push back and secure the moving swing
guard hood (19) using the lever for the swing
guard hood (15).
• Remove the flange (18) and the saw blade
(12) in a downwards direction.
• Clean the flange and insert the new saw bla-
de. Pay attention to the running direction (see
arrow on the guard hood and saw blade)!
• Tighten the screw to secure the saw blade
(17) and check that the blade runs true.
• Before you press the On/Off switch, make
sure that the saw blade is correctly fitted and
that moving parts run smoothly and the clam-
ping screw is tightened securely.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
8.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could
attack the plastic parts of the equipment. En-
sure that no water can seep into the device.
Anl_BCS_64_2_SPK9.indb 18Anl_BCS_64_2_SPK9.indb 18 22.01.2019 14:31:5922.01.2019 14:31:59

GB
- 19 -
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The unit is supplied in packaging to prevent its
being damaged in transit.This packaging is raw
material and can therefore be reused or can be
returned to the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic. De-
fective components must be disposed of as spe-
cial waste. Ask your dealer or your local council.
10. Storage
Store the equipment and accessories out of
children’s reach in a dark and dry place at above
freezing temperature.The ideal storage tempe-
rature is between 5 and 30 °C. Store the electric
tool in its original packaging.
Anl_BCS_64_2_SPK9.indb 19Anl_BCS_64_2_SPK9.indb 19 22.01.2019 14:31:5922.01.2019 14:31:59

GB
- 20 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations.This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_BCS_64_2_SPK9.indb 20Anl_BCS_64_2_SPK9.indb 20 22.01.2019 14:31:5922.01.2019 14:31:59
