Baxall ZTX3 User manual

Issue 1 HBEMC/LVD -A-1 Issue 1 : 1/97
English
Please read this in conjunction with the
Installation Instructions
PRODUCT SAFETY AND ELECTROMAGNETIC
COMPATIBILITY (EMC)
This product is intended for use in general purpose CCTV
applications in a residential, commercial or light industrial
EMC environment.
Refer to your agent before installing or using the product in
medical and/or intrinsically safe applications or in an
industrial EMC environment.
WARNING : This is a Class A product. In a domestic
environment this product may cause radio interference in
which case the user may be required to take adequate
measures.
The product must be installed in accordance with good
installation practice to enable the product to function as
intended and to prevent problems. Refer to your agent for
installation guidance.
Contact your agent to obtain a specification defining the
acceptable levels of product degradation with regard to EMC
immunity.
MANUFACTURER’S DECLARATION OF
CONFORMANCE
The manufacturer declares that the product supplied with this
document is compliant with the essential protection
requirements of the EMC directive 89/336 and the Low
Voltage Directive LVD 73/23 EEC. Conforming to the
requirements of standards EN 55022 for emissions, IEC801
parts 2, 3 and 4 for immunity and BS415 superseded by
EN60950 for Electrical Equipment safety.
Français
Cette note doit être lue et jointe aux
instructions d'installation.
SECURITE ET COMPATIBILITE
ELECTROMAGNETIQUE
Ce produit est destiné à être utilisé pour les applications
générales de télévision en circuit fermé dans des
environnements résidentiels, commerciaux ou d'industries
légères à compatibilité électromagnétique.
Prendre conseil auprès du revendeur avant d'installer ou
utiliser le produit pour des applications médicales et/ou à
sécurité intrinsèque ou dans un environnement industriel dans
lesquels des précautions doivent être prises dans le domaine
des interférences radioélectriques.
ATTENTION : Ce produit est rangé en Classe A. Dans un
environnement domestique il peut provoquer des
interférences radioélectriques. Dans ce cas, l'utilisateur
pourra être amené à prendre des mesures appropriées.
L'installation doit se faire en respectant les règles de l’art afin
de permettre le bon fonctionnement du produit et empêcher
que d’éventuels problèmes surgissent. Pour obtenir des
conseils sur l'installation, s’adresser au revendeur.
Pour obtenir une spécification définissant les niveaux
acceptables de dégradation du produit en relation avec la
compatibilité électromagnétique, s’adresser au revendeur.
DECLARATION DE CONFORMITE PAR LE
FABRICANT
Le fabricant déclare que le produit fourni est conforme aux
prescriptions de la directive 89/336 sur la compatibilité
électromagnétique et de la directive LVD 73/23 sur la basse
tension. Il est également conforme aux normes EN 55022 sur
les émissions, IEC801 sections 2, 3 et 4 sur la compatibilité et
BS415 remplacée par la norme EN60950 relative à la
sécurité des équipements électriques.
Deutsch
Bitte zusammen mit den
Installationsanweisungen lesen.
PRODUKTSICHERHEIT UND
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
(EMV)
Dieses Produkt ist für den Einsatz in allgemeinen CCTV-
Anwendungen in Wohn-, Geschäfts- oder leichtindustriellen
Umgebungen ausgelegt.
Wenden Sie sich bitte an Ihre Vertretung, bevor Sie das
Produkt in medizinischen und/oder eigensicheren
Anwendungen oder in einer industriellen EMV-Umgebung
installieren.
WARNUNG : Dies ist ein Produkt der Klasse A. In einer
Wohnumgebung kann dieses Produkt Funkstörungen
verursachen; in diesem Fall wird der Benutzer
möglicherweise geeignete Maßnahmen ergreifen müssen.
Das Produkt muß gemäß guten Installationsverfahren
installiert werden, damit es vorschriftsmäßig funktionieren
kann, und um Probleme zu verhindern. Richtlinien für die
Installation erhalten Sie von Ihrer Vertretung.
Eine Spezifikation, die das akzeptable Ausmaß der
Produktdegradation hinsichtlich EMV-Störfestigkeit festlegt,
können Sie von Ihrer Vertretung anfordern.
KONFORMITÄTSERKLÄRUNG DES HERSTELLERS
Der Hersteller erklärt hiermit, daß das mit diesem Handbuch
gelieferte Produkt die grundlegenden Schutzanforderungen
der EMV-Vorschrift 89/336 und der
Niederspannungsverordnung LVD 73/23 EEC erfüllt.
Entspricht den Anforderungen der Normen EN 55022 für
Emissionen, IEC801, Teil 2, 3 und 4, für Störfestigkeit und
BS415, ersetz durch EN60950 für die Sicherheit von
Elektrogeräten.

Installation and Operating Instructions English
ZTX3 and ZTX4 Telemetry Transmitters 1–8
Please read this manual completely before installing
your ZTX
Manuel d’installationet d’utilisation Français
Emetteurs de télémesure ZTX3 et ZTX4 9–18
veuillez lire l’ensemble de ces instructions avant de
commencer l’installation
Installations- und Betriebsanweisungen Deutsch
ZTX3 und ZTX4 Telemetrie-Transmitter 19 – 28
Lesen Sie dieses Handbuch bitte ganz durch, bevor Sie Ihren
ZTX installieren.
ZTX3
ZTX4

This page is intentionally left blank
Page 2

For Safety
Please read these instructions as you install your ZTX and have them available during
the life-time of your ZTX, passing them on to subsequent users. If you have any
problems contact your Baxall agent.
WARNING : Installation is only to be carried out by competent, qualified
and experienced personnel
CAUTION : Only use your ZTX with a class 2 power supply. Do not use
the power supply provided for any other purpose.
Your ZTX is designed for use in general purpose CCTV applications. It must not be
used in medical and/or intrinsically safe applications.
Do not exceed the voltage and temperature limits given in the specifications. Only use
your ZTX in a clean, dry, dust-free environment
Electromagnetic Compatibility (EMC)
CAUTION : This is a Class A product. In a domestic environment this
product may cause radio interference in which case the user may be
required to take adequate measures.
This product is intended for use in general purpose CCTV applications in a
residential, commercial or light industrial EMC environment, refer to your Baxall
agent before using the product in an industrial EMC environment.
The product must be installed in accordance with good installation practice for EMC
to enable the product to function as intended and to prevent EMC problems.
Contact your Baxall agent to obtain a specification defining the acceptable levels of
product degradation with regard to EMC immunity.
MANUFACTURER’S DECLARATION OF CONFORMANCE
The manufacturer declares that the ZTX supplied with this manual is compliant with
the essential protection requirements of the EMC directive 89/336 and is tested to the
requirements of standards EN 55022 for emissions and IEC801 parts 2, 3 and 4 for
immunity. The product has been approved in accordance with TCF95/10/02.
Unpacking
Keep the packaging in case your ZTX needs to be stored for a time or returned for
whatever reason. The packaging should contain:-
•Your ZTX3 or ZTX4
•A socket mounted +12V power supply
•These instructions
If any of these items is missing or damaged then contact the suppliers and carriers
immediately, and do not attempt to use your ZTX.
Page 3

Baxall Telemetry
The ZTX3 and ZTX4 are both Baxall telemetry transmitters, this means that they
transmit telemetry for reception by a Baxall receiver such as the ZR3-mini or
ZR4-mini. Baxall telemetry is for operating a pan and tilt head (P/T head), a lens and
auxiliaries by remote control. It comes in two main formats, coaxial and twisted-pair.
Figure 1 below shows a typical layout for twisted pair telemetry. Twisted pair
telemetry (ZTX4 only) is transmitted on separate wires from the video signal. This is
useful for compatibility with free-space transmission systems which are generally not
compatible with coaxial telemetry.
Baxall coaxial telemetry communicates down the same coaxial cable as the video
signal. This has the advantage of only requiring one connection between the camera
position and transmitter.
Baxall coaxial telemetry comes in two types referred to as old and new. The old
coaxial telemetry is asynchronous (not synchronised to the video signal) and can
sometimes interfere with on-screen displays (O.S.Ds) such as those produced by
multiplexers or time and date generators. To remedy this new coaxial telemetry is
synchronised to the video signal.

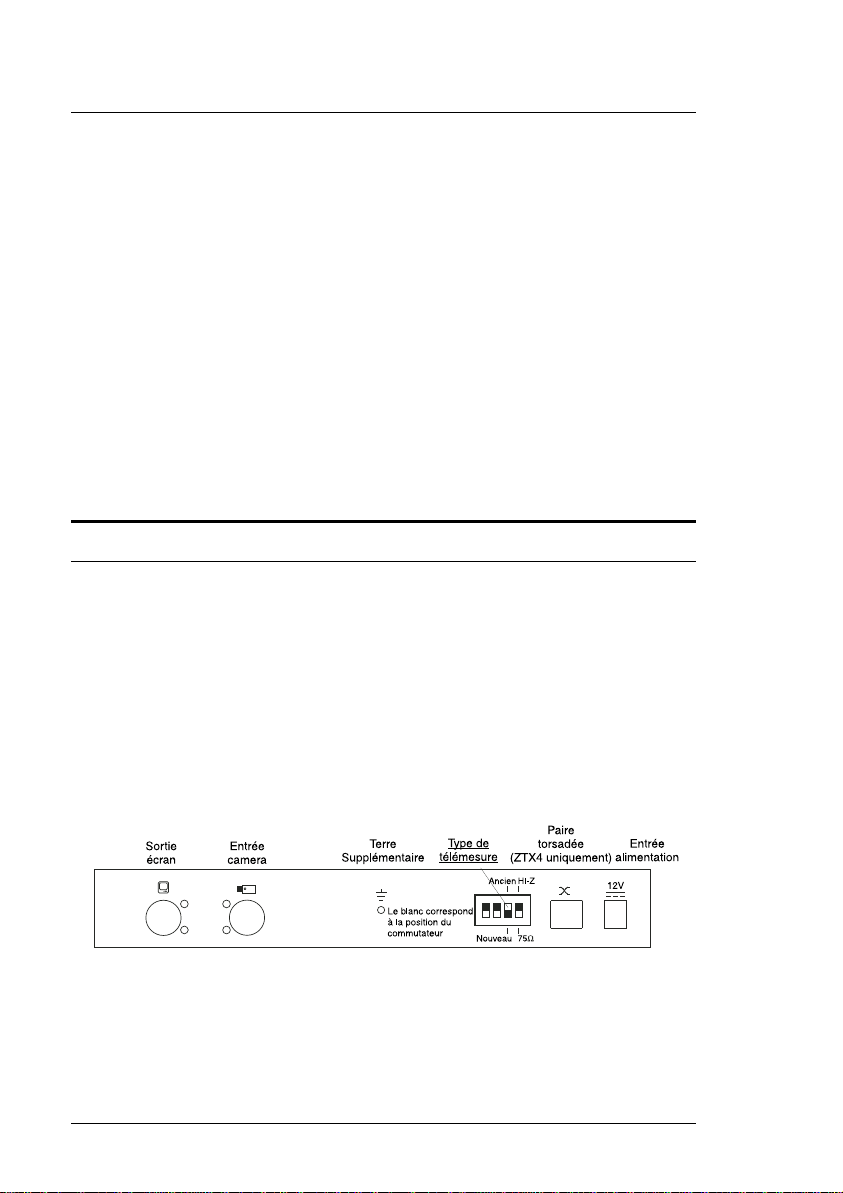

You can switch your ZTX between old and new coaxial telemetry via a switch on a
back panel (see figure 2). Unfortunately, new coaxial transmission only works with
recent Baxall receivers such as the ZR3-mini and ZR4-mini. Your ZTX is set to old
style telemetry as a default.
The ZTX3
The ZTX3 has 10 keys, a monitor output BNC, a camera input (telemetry output)
BNC, a supplementary earth terminal and a row of switches.
The ZTX3 transmits coaxial telemetry. It can control pan, tilt, focus, zoom, and two
latching auxiliaries AUX1 (camera power) and AUX3 (auto-pan). The switches on the
back panel allow selection of old or new coaxial telemetry and 75 ohm or Hi-Z
options on the camera input. You can use the Hi-Z option if you use a T-piece to
connect the camera input to another 75 ohm terminated load, such as a monitor or a
VCR.

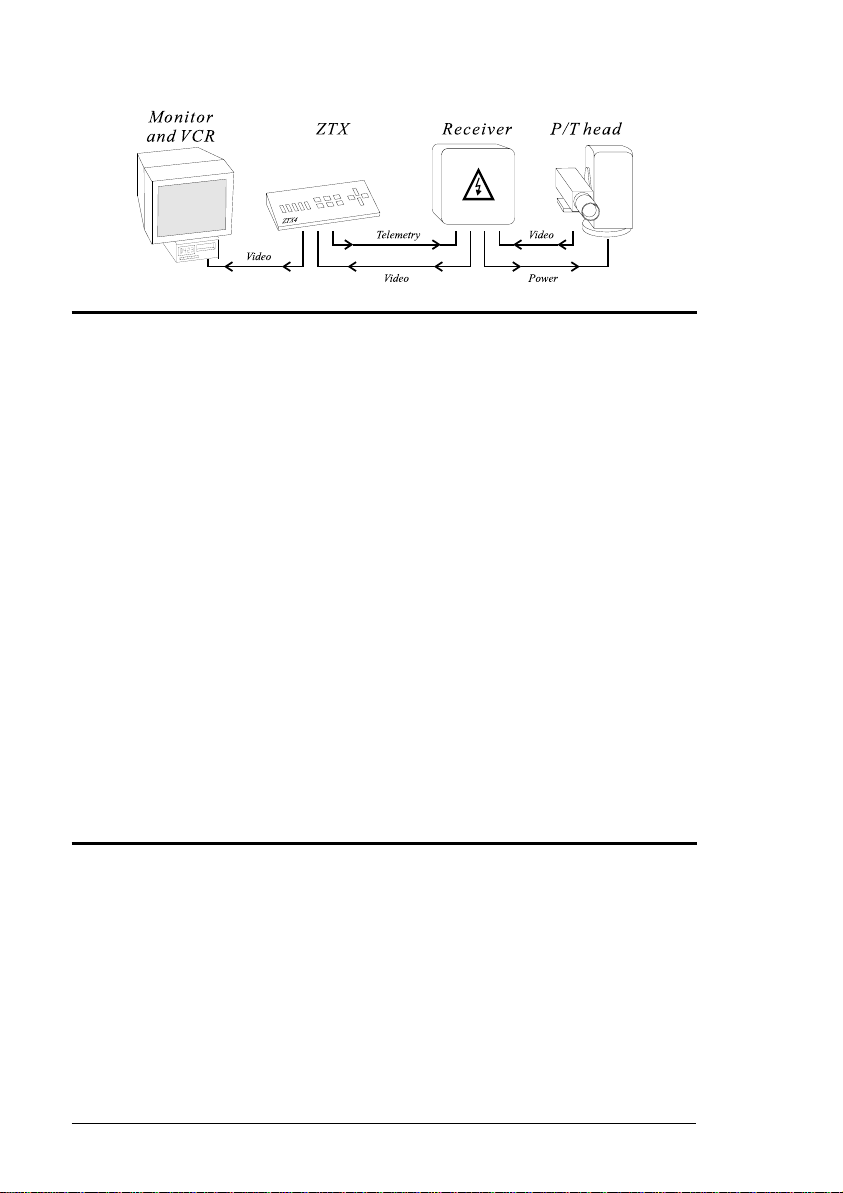

Figure 1. A Telemetry System
Page 4

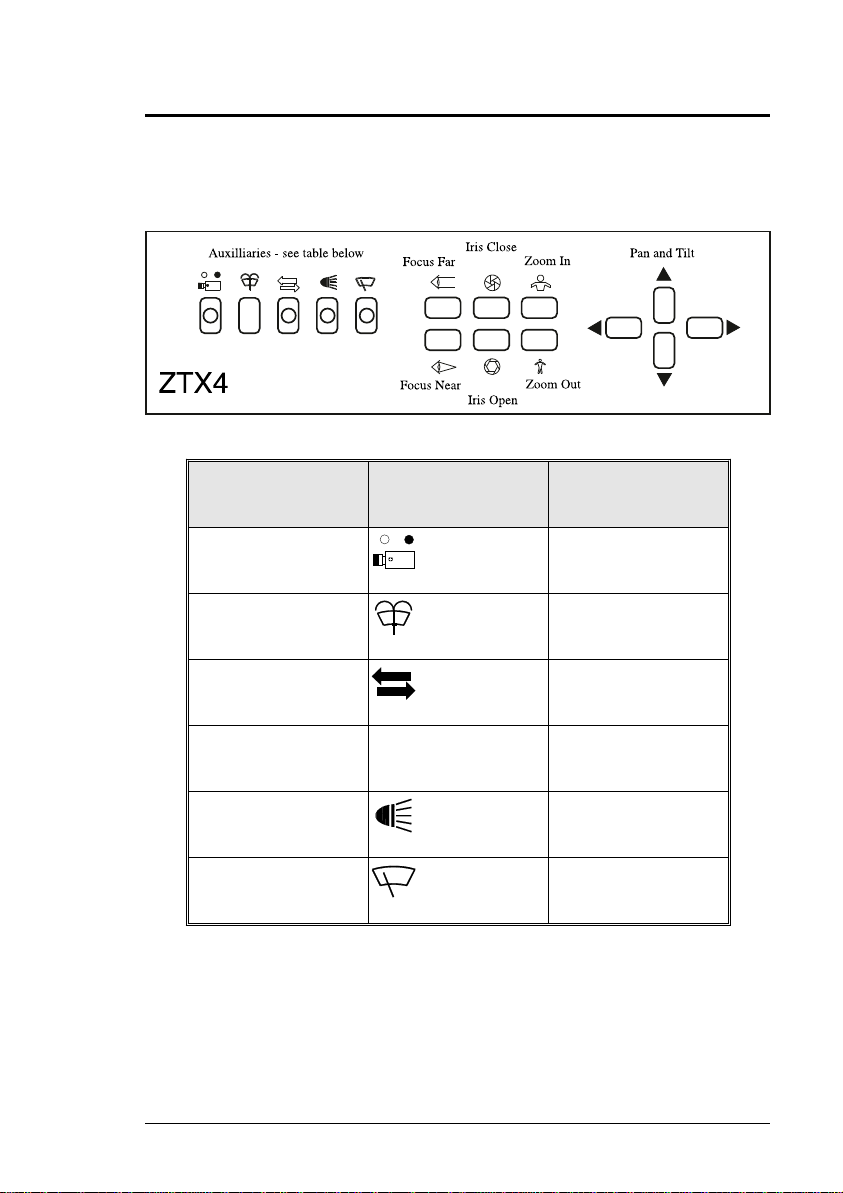

The ZTX4
The ZTX4 has 15 keys, a monitor output BNC, a camera input (telemetry output)
BNC, a 6-pin-mini-din 20mA-twisted-pair connector, a supplementary earth terminal
and a row of switches.
The ZTX4 can transmit coaxial or twisted pair telemetry. It can control pan, tilt, focus,
iris, zoom, four latching auxiliaries AUX1 (Camera power), AUX3 (Auto-pan),
AUX5 (Lamps), AUX6 (Wipe) and one momentary auxiliary AUX2 (Wash).
The switches on the back panel allow selection of old or new coaxial telemetry and 75
ohm or Hi-Z options on the camera input.
The twisted pair connector is a 6-way mini-din socket which carries the current loop
output plus an optional link which when made changes the baud rate (speed at which
the data is transmitted) from 1200 baud to 300 baud. The slower rate of 300 baud is
included to improve reception in electrically noisy environments such as near an
electrified railway track.
Fitting the 6-pin mini-din plug with pin 3 linked to pin 1 automatically disables the
coaxial telemetry and enables 20mA twisted pair telemetry.
Associated Equipment
Your ZTX can be used in many different configurations. A basic system is shown in
figure 1, this basic system includes:
•a monitor
•a VCR
•a ZTX transmitter
•a Baxall telemetry receiver (e.g. a ZR4-mini)
•a P/T head
•a CCTV camera (e.g. a Baxall CD9312 colour camera)
•a motorised lens
•BNC connectors
•coaxial cable
•twisted pair cable
•associated wiring
Figure 1 shows a system using twisted pair telemetry. A similar system using coaxial
telemetry would be the same but have all the twisted pair connections removed.
Page 5

Connection
Standard Connection
Connect a 75 ohm video coaxial cable terminated with BNC connectors from your
ZTX to your monitor
Connect a 75 ohm video coaxial cable terminated with BNC connectors from your
ZTX to your receiver (see the receiver instructions.)
The default termination for the camera input is 75 ohm. If you want to use the same
video signal for another piece of equipment, connect a T-piece to the camera input,
de-terminate the input using the switch on the rear panel (select Hi-Z, see figure 2)
and ensure that the coaxial cable is 75 ohm terminated somewhere else (e.g. in your
VCR or extra monitor).
The switch setting for old and new style coaxial telemetry is also shown on figure 2.
Twisted Pair Connection, ZTX4 only
Wire up a 6-pin mini-din plug according to figure 3.
Link pins 3 (enable) and 1 (GND) to enable twisted-pair telemetry (and automatically
disable coaxial telemetry).
The default baud rate is 1200 baud. Connect pin 6 (300 baud) to pin 1 (GND) if you
want to use 300 baud.
Connect the plug to the twisted pair connector and connect the other end to your
receiver (see your receiver instructions).
Ω
Figure 2. ZTX Rear Panels
6
5
4
32
1
Figure 3. The Twisted Pair Socket
Page 6

Operating
The ZTX4 key board is shown in figure 4 along with an explanation of the key
functions. (The ZTX3 is similar but has fewer keys)
The symbols for the auxiliaries are equivalent to older Baxall auxiliaries as follows:-
Equivalent Symbol AUX number
Camera Power AUX 1
Wash AUX 2
Auto-pan AUX 3
Spare AUX 4
Lamps AUX 5
Wipe AUX 6
Figure 4. ZTX4 Keyboard with explanation of operations
Page 7

Trouble Shooting
Controls Reversed : If left and right, etc. are reversed on your ZTX, this is usually
due to incorrect receiver wiring, see the receiver instructions.
Picture Tearing : If the picture ‘tears’ at the top when you use a caption generator or
multiplexer with built in caption generator. This may be caused by the old style
coaxial telemetry. If you have a ZR-mini or more recent receiver then changing to the
new style telemetry may remedy this. This places the telemetry information in the
blanking period of the video signal instead of continuously across the whole frame.
ZTX3 and ZTX4 Specifications
All video 1 V pk-pk composite via 75ohm coaxial cable with BNC
connectors. Camera input has switchable 75ohm termination.
Telemetry Signal ZTX3 and ZTX4 Baxall Coaxial Telemetry. ZTX4 also has
20mA twisted-pair All telemetry is as defined by Baxall
Telemetry Specification
Control Functions Pan and Tilt, Focus and Zoom (Iris, ZTX4 only)
ZTX4 Auxiliaries Latching Auxiliaries with LED indicator
AUX 1 (Camera power), AUX 3 (Auto-Pan), AUX 5
(Lamps), AUX 6 (Wipe), Momentary Auxiliary AUX 2
(Wash)
ZTX3 Auxiliaries Latching AUX 1 with LED indicator, Latching AUX 3
(Auto-pan) with LED indicator
Power Consumption Maximum 2.4 VA Voltage range 12V DC +/-10%. Maximum
150 mA
Power Supply Units 230V AC +/-10% to +12V DC +/- 10% (class 2)
Dimensions 266 x 88 x 36.5 mm : Weight 0.6 kg : Material ABS endcaps
with aluminium and mild steel shell. Colour : Graphite grey,
blue lettering and keys
Temperature limits Operating
-10ºC to +50ºC at 10% to 80% relative humidity
(non-condensing)
Storage
-20ºC to +60ºC at 10% to 95% relative humidity
(non-condensing)
Page 8

Installation and Operating Instructions English
ZTX3 and ZTX4 Telemetry Transmitters 1–8
Please read this manual completely before installing
your ZTX
Manuel d’installation et d’utilisation Français
Emetteurs de télémesure ZTX3 et ZTX4 9–18
Veuillez lire l’ensemble de ces instructions avant de
commencer l’installation
Installations- und Betriebsanweisungen Deutsch
ZTX3 und ZTX4 Telemetrie-Transmitter 19 – 28
Lesen Sie dieses Handbuch bitte ganz durch, bevor Sie Ihren
ZTX installieren.
ZTX3
ZTX4

Cette page été laissée en blanc délibébément
Page 10

Sécurité
Ces instructions doivent être suivies pendant l’installation du ZTX et être conservées à portée de
main pendant toute sa durée de vie et transmises aux utilisateurs ultérieurs. En cas de problèmes,
contactez votre agent Baxall.
ATTENTION : L’installation doit uniquement être effectuée par un personnel
qualifié et expérimenté.
ATTENTION : Le ZTX doit uniquement être utilisé avec un transformateur de
classe 2. Ne pas utiliser le transformateur fourni avec un autre appareil.
Ne pas dépasser les limites de tension et de température indiquées dans les spécifications. Le
ZTX doit uniquement être utilisé dans un environnement propre, sec et non poussiéreux.
Sécurité et Compatibilitié Electromagnétique
Ce produit est destiné à être utilisé pour les applications générales de télévision en circuit fermé
dans des environnements résidentiels, commerciaux ou d’industries légères à compatibilité
électromagnétique.
Prendre conseil auprès de votre agent Baxall avant d’installer ou utiliser le produit pour des
applications médicales et/ou à sécurité intrinsèque ou dans un environnement industriel dans
lesquels des précautions doivent être prises dans le domaine des interférences radioélectriques.
ATTENTION : Ce produit est rangé en Classe A. Dans un environnement
domestique il peut provoquer des interférences radioélectriques. Dans ce cas,
l’utilisateur pourra être amené à prendre des mesures appropriées.
L’installation doit se faire en respectant les règles relatives à la compatibilité électromagnétique
afin de permettre le bon fonctionnement du produit et d’empêcher la production d’interférences
radioélectriques. Pour obtenir des conseils sur l’installation, contactez votre agent Baxall.
Pour obtenir une spécification définissant les niveaux acceptables de dégradation du produit en
relation avec la compatibilité électromagnétique, contactez votre agent Baxall.
DECLARATION DE CONFORMITE
Baxall Security Ltd déclare que le modèle ZTX fourni est conforme aux prescriptions de la
directive 89/336 sur la compatibilité électromagnétique et a été testé conformément aux normes
EN 55022 sur les émissions et IEC801 sections 2, 3 et 4 sur la compatibilité. Ce produit a obtenu
l’homologation TCF95/10/01.
Emballage
Conserver l’emballage pour entreposer le ZTX dans le cas où il ne devrait pas être utilisé pendant
un certain temps ou pour le réexpédier en cas de besoin. L’emballage doit contenir les éléments
suivants :
•Le ZTX3 ou le ZTX4
•Un transformateur + 12 V
•Le manuel
Dans le cas où un de ces articles serait manquant ou endommagé, en informer immédiatement le
fournisseur et le transporteur et ne pas utiliser l’appareil.
Page 11

Système de télémesure Baxall
Les ZTX3 et ZTX4 sont des émetteurs qui permettent de transmettre des signaux de
télémesure à un récepteur Baxall tel que le ZR3-mini ou le ZR4-mini. Le système de
télémesure Baxall permet de commander à distance une caméra à panoramique
vertical et horizontal, l’objectif et les fonctions auxiliaires en utilisant un câble coaxial
ou un câble à paires torsadées.
La Figure 1 ci-dessous correspond à un système typique de télémesure par câble à
paires torsadées. Dans ce cas (ZTX4 uniquement), le signal est transmis sur des fils
autres que ceux du signal vidéo pour une plus grande compatibilité avec les systèmes
de transmission en espace libre qui ne sont généralement pas compatibles avec la
télémesure transmise par câble coaxial.
Figure 1. Système de télémesure
Les signaux de télémesure Baxall par câble coaxial passent par le même câble que le
signal vidéo. Cette solution a pour avantage de ne faire appel qu’à une seule
connexion entre la caméra et l’émetteur.
Le système de télémesure Baxall par câble coaxial se présente sous deux types
différents. L’ancien système est asynchrone (non synchronisé avec le signal vidéo) et
peut parfois interférer avec des affichages tels que ceux produits par des
multiplexeurs ou des générateurs d’heure ou de date. Pour remédier à ce problème, ce
nouveaux système de télémesure par câble coaxial est synchronisé avec le signal
vidéo.
Il est possible de basculer le ZTX entre l’ancien et le nouveau système de télémesure
grâce à un commutateur situé sur le panneau arrière (voir Figure 2).
Malheureusement, le nouveau système de transmission par câble coaxial fonctionne
uniquement avec les récepteurs Baxall les plus récents, c’est-à-dire les ZR3-mini et
ZR4-mini. Le ZTX est réglé par défaut pour l’ancien système de télémesure.
Page 12

Le ZTX3
Le ZTX3 dispose de 10 touches, une sortie écran BNC, une entrée caméra BNC (sortie
télémesure), une borne supplémentaire de mise à la terre et un commutateur DIP.
Le ZTX3 émet des signaux de télémesure sur câble coaxial. Il permet de contrôler le
panoramique horizontal et vertical, la mise au point, le zoom et deux fonctions
auxiliaires verrouillées AUX1 (alimentation de la caméra) et AUX3 (panoramique
automatique). Le commutateur DIP situé sur le panneau arrière permet de passer de
l’ancien au nouveau système de télémesure et de choisir entre 75 ohms et Hi-Z pour
l’entrée de la caméra. L’option Hi-Z doit être choisie lorsqu’une connexion en T est
utilisée pour connecter l’entrée de la caméra avec un autre appareil sur une ligne en 75
ohms tel qu’un écran ou un magnétoscope.
Le ZTX4
Le ZTX4 dispose de 15 touches, une sortie écran BNC, une entrée caméra BNC
(sortie télémesure), un connecteur pour câble à paires torsadées de 20 mA (une douille
miniature DIN à 6 contacts), une borne supplémentaire de mise à la terre et un
commutateur DIP.
Le ZTX4 peut transmettre un signal de télémesure par câble coaxial ou à paires
torsadées. Il permet de commander le panoramique vertical et horizontal, la mise au
point, le diaphragme, le zoom, 4 fonctions auxiliaires verrouillées AUX1
(alimentation caméra), AUX3 (panoramique automatique), AUX5 (lampes), AUX6
(essuie-glace) et une fonction momentanée AUX2 (lave-glace).
Le commutateur DIP situé sur le panneau arrière permet de passer de l’ancien système
de télémesure au nouveau et de choisir entre les options 75 ohms et Hi-Z pour l’entrée
de la caméra.
Le branchement du câble à paires torsadées se fait par une douille miniature DIN à 6
contacts qui supporte la sortie courant de boucle plus une liaison optionnelle qui
permet de changer la rapidité de modulation (vitesse à laquelle les données sont
transmises) de 1200 bauds à 300 bauds. La vitesse la plus faible de 300 bauds a été
prévue pour améliorer la réception dans les environnements très parasités, comme par
exemple à proximité d’une voie de chemin de fer.
En reliant la broche 3 à la broche 1 d’une fiche miniature DIN, la transmission du
signal de télémesure par câble coaxial est désactivée au profit de la transmission par
câble à paires torsadées de 20 mA.
Page 13

Equipement associé
Le ZTX peut être utilisé dans différentes configurations. Un système de base est
indiqué Figure 1 et comprend :
•écran
•magnétoscope
•émetteur ZTX
•récepteur de télémesure Baxall (par exemple ZR4-mini)
•unité à panoramique vertical et horizontal
•caméra (par exemple caméra couleur Baxall CD9312)
•objectif motorisé
•connecteurs BNC
•câble coaxial
•câble à paires torsadées
•câblage associé
La Figure 1 correspond à un système utilisant le câble à paires torsadées. Un système
similaire utilisant la transmission par câble coaxial serait identique mais toutes les
connexions par paires torsadées seraient supprimées.
Connexions
Connexions standard
Brancher un câble vidéo coaxial de 75 ohms terminé par des fiches BNC entre le ZTX
et l’écran.
Brancher un câble vidéo coaxial de 75 ohms terminé par des fiches BNC entre le ZTX
et le récepteur (se reporter aux instructions du récepteur).
Le réglage par défaut pour l’entrée de la caméra est 75 ohms. Pour utiliser le même
signal vidéo pour un autre appareil, brancher une connexion en T sur l’entrée de la
caméra, modifier l’entrée en utilisant le commutateur DIP (sélectionner Hi-Z, voir
Figure 2) et vérifier que le câble coaxial aboutit ailleurs à une charge de 75 ohms (par
exemple le magnétoscope ou un écran supplémentaire).
Figure 2. Panneau arrière du ZTX
Le réglage du commutateur DIP pour l’ancien et le nouveau systèmes de télémesure
est indiqué Figure 2.
Page 14

Câble à paires torsadées, ZTX4 uniquement
Câbler une fiche miniature DIN à 6 broches en se référant à la Figure 3.
Relier les broches 3 (validation) et 1 (terre) pour permettre l’envoi du signal du
télémesure par paires torsadées et désactiver automatiquement celui par câble coaxial.
La rapidité de modulation par défaut est 1200 bauds. Relier la broche 6 (300 bauds) à
la broche 1 (terre) pour utiliser du 300 bauds.
Brancher la fiche sur le connecteur pour câble à paires torsadées et l’autre extrémité
sur le récepteur (se reporter aux instructions du récepteur).
Figure 3. Douille pour câble à paires torsadées
Utilisation
Les touches du ZTX4 sont indiquées Figure 4 avec la légende des fonctions
correspondantes (la ZTX3 est similaire mais possède moins de touches).
Figure 4. Touches et fonctions correspondantes du ZTX4
6
5
4
32
1
Page 15

Les symboles des auxiliaires sont équivalents à ceux des systèmes Baxall plus anciens
et sont :
Localisation des pannes
Inversion des commandes : Lorsque la gauche et la droite, etc. sont inversées sur le
ZTX, la cause en est généralement un mauvais câblage du récepteur (se reporter aux
instructions du récepteur).
Déchirure de l’image : Lorsque l’image se déchire en haut pendant l’utilisation d’un
générateur de titres ou d’un multiplexeur avec générateur de titres incorporé, il peut
s’agir d’un problème lié à la transmission du signal de télémesure par l’ancien
système. Dans le cas où un ZR-mini ou un récepteur plus récent est utilisé, il suffit
alors de passer au nouveau type de transmission pour remédier au problème et dans ce
cas, le signal de télémesure est placé dans l’intervalle de suppression du signal vidéo
au lieu d’être transmis en continu.
Equivalent Symbol Auxiliaire
Alimentation caméra AUX 1
Lave-glace AUX 2
Panoramique auto AUX 3
Non utilisé AUX 4
Lampes AUX 5
Essuie-glace AUX 6
Page 16

Spécifications - ZTX3 et ZTX4
Signal vidéo Signal vidéo composite de 1 V crête à crête via câble coaxial
de 75 ohms avec connecteurs BNC. L’entrée caméra est
commutable en 75 ohms.
Signal de télémesure ZTX3 et ZTX4 : système Baxall de télémesure par câble
coaxial. Le ZTX4 peut également émettre sur câble à paires
torsadées de 20 mA. Tous les systèmes répondent à la
spécification Baxall sur la télémesure.
Fonctions Panoramique horizontal/vertical, mise au point et zoom
(diaphragme sur le ZTX4 uniquement).
Fonctions auxiliaires ZTX4
Fonctions verrouillées avec diodes indicatrices :
AUX1 (alimentation caméra), AUX3 (panoramique
automatique), AUX5 (lampes), AUX6 (essuie-glace).
Fonction momentanée : AUX2 (lave-glace).
Fonctions auxiliaires ZTX3
Fonctions verrouillées avec diodes indicatrices : AUX1
(alimentation caméra), AUX3 (panoramique automatique).
Consommation Maximum 2,4 VA. Alimentation 12 V cc ± 10 %. Maximum
150 mA.
Transformateur 230 V ca ± 10 % en 12 V cc ± 10 % (classe 2).
Dimensions 266 mm x 88 mm x 36,5 mm. Poids : 0,6 kg. En aluminium et
acier doux avec extrémités en ABS. Gris anthracite avec
lettres et touches bleues.
Plage de températures Limites de température d’utilisation :
- 10°C à + 50°C pour un taux d’humidité relative de 10 % à 80
% (sans condensation)
Limites de température de stockage :
- 20°C à + 60°C pour un taux d’humidité relative de 10 % à 95
% (sans condensation)
Page 17

Cette page été laissée en blanc délibébément
Page 18

Installation and Operating Instructions English
ZTX3 and ZTX4 Telemetry Transmitters 1–8
Please read this manual completely before installing
your ZTX
Manuel d’installation et d’utilisation Français
Emetteurs de télémesure ZTX3 et ZTX4 9–18
Veuillez lire l’ensemble de ces instructions avant de
commencer l’installation
Installations- und Betriebsanweisungen Deutsch
ZTX3 und ZTX4 Telemetrie-Transmitter 19 – 28
Lesen Sie dieses Handbuch bitte ganz durch, bevor Sie Ihren
ZTX installieren.
ZTX3
ZTX4
