Beko HSA13520 User manual

HSA13520
GB Instruction for use
D Gebrauchsanweisung
NL Gebruiksaanwijzing

WARNING!
In order
to ensure a normal operation of your refrigerating appliance, which uses a completely
environmentally friendly refrigerant the R 600a (flammable only under certain conditions) you
must observe the folloving rules:
 Do not hinder the free circulation of the air around the appliance.
 Do not use mechanic devices in order to accelerate the defrosting, others than the ones
recommended by the manufacturer.
 Do not destroy the refrigerating circuit.
 Do not use electric appliances inside the food beeping compartment, others than those that
might have been reccommended by the manufacturer.
WARNUNG!
Ihr Gerät verwendet ein umweltverträgliches Kältemittel, R 600a (nur unter bestimmten
Umständen brennbar). Um einen einwandfreien Betrieb Ihres Gerätes sicherzustellen,
beachten Sie bitte folgende Vorschriften:
 Die Luftzirkulation um das Gerät darf nicht behindert sein.
 Verwenden Sie außer der vom Hersteller empfohlenen, keine mechanischen Hilfsmittel, um
den Abtauprozess zu beschleunigen.
 Der Kältemittelkreislauf darf nicht beschädigt werden.
 Verwenden Sie im Lebensmittelaufbewahrungsbereich Ihres Gerätes keine elektrischen
Geräte, es sei denn, sie sind vom Hersteller empfohlen.
WAARSCHUWING!
U moet de volgende regels in acht nemen om de normale werking van uw koelkast, die het
volledig milieuvriendelijke koelmiddel R 600a gebruikt, te verzekeren:
 Hinder de vrije luchtcirculatie rond het toestel niet.
 Gebruik geen andere mechanische toestellen om het ontdooien te versnellen dan de
toestellen die door de fabrikant worden aangeraden.
 Vernietig het koelcircuit niet.
 Gebruik geen andere elektrische toestellen in de bewaarlade voor etenswaren dan de
toestellen die eventueel door de fabrikant worden aangeraden.

GB
Content
Advice for recycling of the old appliance /1
Packing Recycling /2
Transport instructions /2
Warnings and special advice /2
Setting up /3
Electric connection /3
Switching off /4
Appliance description /4
Freezer operation /4
Advice for food conservation /5
Use of baskets /5
Defrosting of the appliance /6
Cleaning of the appliance /6
Replacing the interior light bulb /6
Defects finding guide /7
Appliance data sheet /7
Empfehlungen zum Recycling Ihres alten Gerätes /8
Recycling der Verpackung /9
Transportvorschriften /9
Allgemeine Vorsichtsmaßnahmen und Empfehlungen /9
Die Umgebungstemperatur /10
Anschließen an das Spannung
snetz /10
Inbetriebnahme /11
Beschreibung des Gerätes /11
Einstellen der Temperatur /11
Tiefgefrieren von Lebensmitteln /12
Empfehlungen für das Enteisen des Gerätes /13
Innere Reinigung /13
Äußere Reinigung /13
Erneuern der inneren Glübirne /13
Fehlersuchplan /14
Technische Daten /14
Advies voor het recycleren van het oude toestel /15
Recycleren van de verpakking /16
Transportinstructies /16
Waarschuwingen en speciaal advies /16
Installatie /17
Elektrische aansluiting /17
Uitschakelen /18
Beschrijving van toepassing /18
Invriezen /18
Advies voor voedselbewaring /19
Gebruik van manden /19
Ontdooien van het apparaat /20
Reinigen van het apparaat /20
Het binnenlichtje vervangen /20
Probleemoplossing /21
Apparaatgegevensblad /21
D
Inhalt
NL
Inhoud

1

2
3
4
7
5
6

Congratulations for your choice!
The chest freezer you have purchased is one in the BEKO
products range and represents a harmonious joinng between
the refrigeration technique with the aestetical outlook. It has a
new and attractive design and is built according to the
European and national standards which guarantee its operation
and safety features. At the same time, the used refrigerant,
R600a, is environment-friendly and it does not affect the ozone
layer.
In order to use the best your freezer, we advise you to read
carefully the information in these user instructions.
Advice for recycling your old appliance
If your newly purchased appliance replaces an older appliance,
you must consider a few aspects.
The old appliances are not valueless scrap. Their disposal,
while preserving the environment, allows the recovery of
important raw materials.
Make your old appliance useless :
- disconnect the appliance from the supply;
- remove the supply cord (cut it);
- remove the eventual locks on the door to avoid the blocking of
children inside, while playing, and the endangering of their lives.
The refrigerating apliances contain insulating materials and
refrigerants which require a proper recycling.
1
GB Instruction for use
This appliance is not intended for use by person with reduced physical, sensory or mental
capabilities or lack of experience and knowledge unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.

Packing Recycling
WARNING!
Do not allow children to play with the
packing or with parts of it. There is the risk
of suffocation with parts of corrugated
cardboard and with plastic film.
In order to get to you in good condition, the
appliance was protected with a suitable
packing. All the materials of the packing are
compatible with the environment and
recyclable. Please help us recycle the packing
while protecting the environment !
IMPORTANT!
Before putting the appliance in operation, read
carefully and entirely these instructions. They
contain important information concerning the
setting up, use and maintenance of the
apliance.
The manufacturer is free of any responsibility if
the information in this document are not
observed. Keep the instructions in a safe place
in order to reach them easily in case of need.
They can also be useful subsequently by
another user.
ATTENTION!
This appliance must be used only for its
intended purpose, (household use), in
suitable areas, far from rain, moisture or
other weather conditions.
Transport instructions
The appliance must be transported, as much
as possible, only in vertical position. The
packing must be in perfect condition during
transport.
If during transport the appliance was put in
horisontal position (only according to the
markings on the packing), it is advised that,
before putting it into operation, the appliance
is left to rest for 12 hours in order to allow the
settling of the refrigerating circuit.
The failure to to observe these instructions
can cause the breakdown of the
motorcompressor and the cancellation of its
warranty.
Warnings and general advice

Do not plug in the appliance if you noticed a
failure.
 The repairs must be done only by qualified
personel.
 In the following situations please unplug the
appliance from the mains:
- when you defrost completely the appliance;
- when you clean the appliance.
To unplug the appliance, pull by the plug,
not by the cable!
 Ensure the minimum space between the
appliance and the wall against which it is
placed.
 Do not climb on the appliance.
 Do not allow the children to play or hide
inside the appliance.
 Never use electric appliances inside the
freezer, for defrosting.
 Do not use the appliance near heating
appliances, cookers or other sources of heat
and fire.
 Do not leave the freezer door open more
than it is necessary to put in or take out the
food.

Do not leave the food in the appliance if it is
not working.
 Do not keep inside products containing
flammable or explosive gases.
 Do not keep inside fizzy drinks (juice,
mineral water, champagne, etc.) in the
freezer: the bottle can explode! Do not freeze
drinks in plastic bottles.
 Do not eat ice cubes or icecream
immediately after having taken them out of the
freezer because they may cause „freezer
burns”.

Never touch cold metal parts or frozen food
with wet hands because your hands can
quickly freeze on the very cold surfaces.
2
GB Instruction for use

 If you do not use your appliance for a few
days, it is not advisable to switch it off. If you
do not use it for a longer period, please
proceed as follows :
- unplug the appliance;
- empty the freezer;
- defrost it and clean it;
- leave the door open to a
void the formation of
unpleasant smells.
 The supply cord can be replaced only by
an authorised person.
 If your appliance has a lock, keep it locked
and store the key in a safe place, out of the
reach of children. If you are discarding an
appliance with lock, make sure that, is made
ineffective. This is very important so as to
avoid children being trapped inside, which
may cause their loss of life.
Setting up
This appliance was designed to operate at an
ambient temperature between +10
0
C and
+43
0
C (SN/T class). If the ambient
temperature is above +43
0
C, inside the
appliance the temperature can increase.
Set up the appliance far from any source of
heat and fire. Placing it in a warm room, the
direct exposure to sunbeams or near a heat
source (heaters, cookers, ovens), will
increase the energy consumption and shorten
the product life.
• Please observe the following minimun
distances:
• 100 cm from the cookers working with
coal or oil;
• 150 cm from the electric and gas
cookers.
• Ensure the free circulation of the air around
the appliance, by observing the distances
shown in Item 2.
Assemble on the condenser (in the rear side)
the supplied spacers. (Item 3).
• Place the appliance in a perfectly even, dry
and well ventilated place.
Assemble the supplied accessorie
s.
Electric connection
Your appliance is intended to operate at a
single-phase voltage of 230V/50 Hz. Before
plugging in the appliance, please make sure
that the parameters of the mains in your house
(voltage, currect type, frequency) comply to the
operation parameters of the appliance.
• The information concerningthe supply voltage
and the absorbed power is given on the marking
label placed in the back side of the freezer.
• The electric installation must comply with
the law requirements.
• The earthing of the appliance is
compulsory. The manufacturer has no
responsibility for any damage to persons,
animals or goods which may arise from
the failure to observe the specified
conditions.
• The appliance is endowed with a supply
cord and a plug (European type, marked
10/16A) with double earthing contact for
safety. If the socket is not the same type with
the plug, please ask a specialised electrician
to change it.
• Do not use extension pieces or multiple
adapters.
3
GB Instruction for use

Switching off
The switching off must be possible by taking
the plug out of the socket or by means of a
mains two-poles switch placed before the
socket.
Operation
Before putting into operation, clean the inside
of the appliance (see chapter „Cleaning").
After finishing this operation please plug
in the appliance, adjust the thermostat
knob to an average position
. The green and
red LEDs in the signalling block must light.
Leave the appliance work for about 2
hours without putting food inside it.
The freezing of the fresh food is possible
after min. 20 hours of operation.

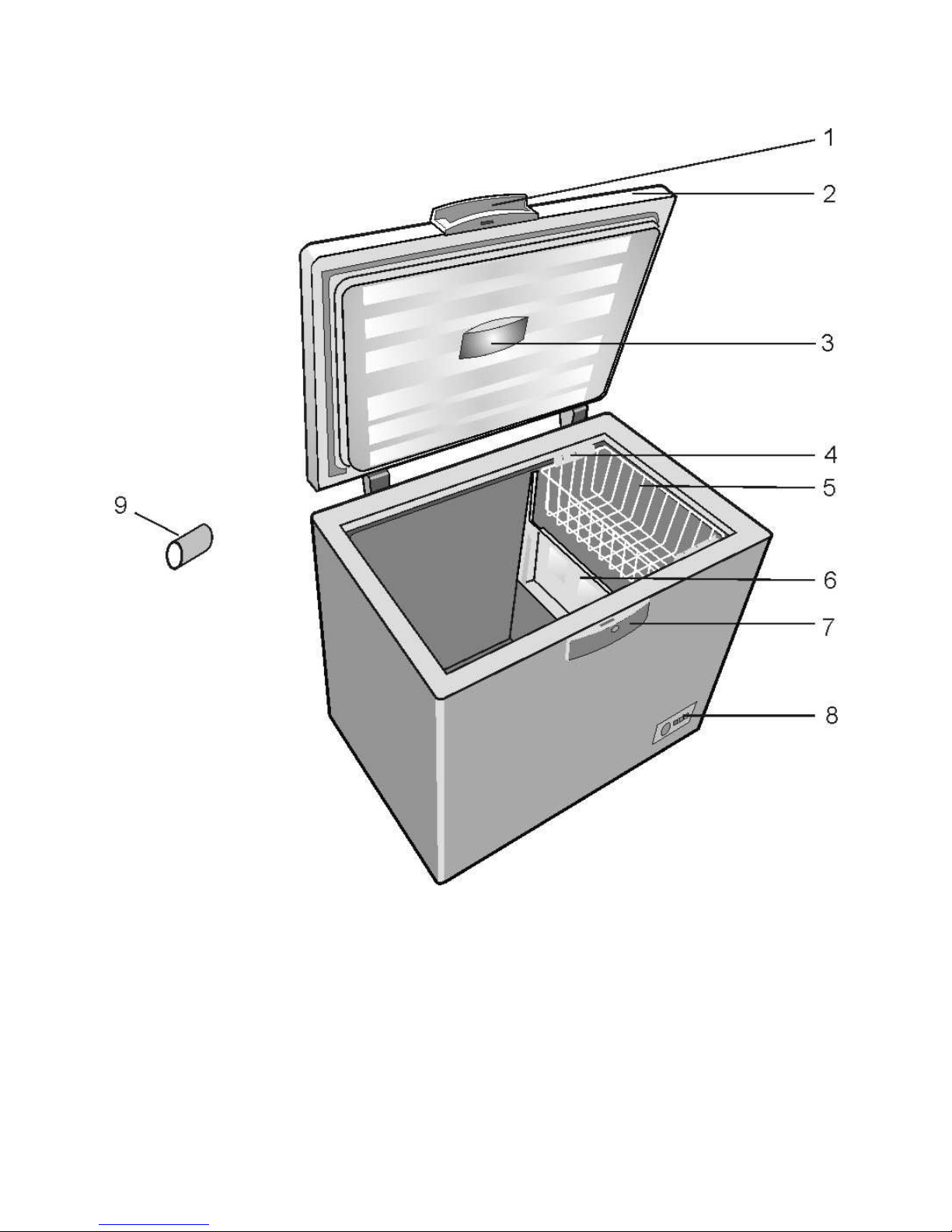

Appliance description
(Item. 1)
1. Door handle
2. Door
3. Lamp housing
4. Basket handle
5. Basket
6. Try
7. Lock housing
8. Thermostat box
9. Spacer for transport
Freezer operation
Temperature adjustment
The temperature of the freezer is adjusted by
means of the knob assembled on the
thermostat (item. 4), position „MAX” being the
lowest temperature.
The achieved temperatures can vary
according to the conditions of use of the
appliance, such as: place of the appliance,
ambient temperature, frequency of door
opening, extent of filling with food of the
freezer. The position of the thermostat knob
will change according to these factors.
Normally, for an ambient temperature of
approx. 43
0
C, the thermostat will be adjusted
on an average position.
The signalling system is placed on the front
side of the freezer (Item 5).
It includes:
1. Thermostat adjustment knob – the inside
temperature is adjusted.
2. green LED – shows that the appliance is
supplied with electric energy.
3. red LED – damage – lights if the
temperature in the freezer is too high. The
LED will operate 15-45 minutes after the
putting into operation of the freezer, then it
must go off. If the LED goes on during the
operation, this means that defects have
occurred.
4. Orange button– fast freeze – by pushing it
the orange led goes on, showing that the
appliance entered into the "fast freeze"
mode . The exit of this mode is done by
pushing the button again, and the orange
led goes off.
The three LEDs give information about the
mode of operation of the freezer.
4
GB Instruction for use

Advice for food conservation
The freezer is intended to keep the frozen
food for a long time, as well as to freeze fresh
food.
One of the main elements for a successful
food freezing is the packing.
The main conditions that the packing must
fulfill are the following: to be airtight, to be
inert towards the packed food, to resist to low
temperatures, to be proof to liquids, grease,
water vapours, smells,
to be able to be
washed.
These conditions are fulfilled by the following
types of packings: plastic or aluminium film,
plastic and aliminium vessels, waxed
cardboard glasses or plastic glasses.
IMPORTANT!
- For freezing the fresh food please use the
supplied baskets of the appliance.
- Do not place into the freezer a too large
quantity of food at a time. The quality of the
food is best kept if they are deeply frozen as
quickly as possible. This is why it is advisable
not to exceed the freezing capacity of the
appliance specified in the "Appliance data
sheet" (page 7). In order to reduce the
freezing time, push the button for „fast
freeze”.
- The fresh food must not come into contact
with the food already frozen.
- The frozen food you have bought can be
placed into the freezer without having to
adjust the thermostat.
- If the freezing date is not mentioned on the
packing, please take into consideration a
period of max. 3 months, as a general guide.
-
The food, even partially defrosted, cannot be
frozen again, it must be consumed
immediately or cooked and then refrozen.
- The fizzy drinks will not be kept in the
freezer.
- In case of a power failure, do not open the
door of the appliance. The frozen food will not
be affected if the failure lasts less than 67
hours.
DO NOT FORGET!
After 24 hours since the food was
placed inside, please cancel the "fast
freeze" mode by pushing again the
button 4, when the orange led goes off.
Use of basket
The basket can be introduced into the
appliance on the bottom of the cabinet liner
and superposed. To do so please proceed as
follows:
1. Rotate the handle 20
0
then pull the handle
in the direction shown by the arrow
(item6.1). Following this operation you get
the position of the handle as in item 6.2.
2. Rotate the handle in the direction shown
by the arrow (item 6.2) until it gets the
position in item 6.3.
3.
Fasten the handle on the wire by moving it
in the direction shown by the arrow (item
6.3).
4. Thus it is obtained the assembled basket
with the handle in th
e shown position to be
put inside the cabinet of the appliance
(item 6.4).
5
GB Instruction for use

Defrosting of the appliance
 We advise you to defrost the freezer at
least twice a year or when the ice layer has an
excessive thickness.
 The ice build-
up is a normal phenomenon.
 The quantity and the rapidity of ice build-
up depends on the ambient conditions and on
the frequency of the door opening.
 We advise you to defrost the appliance
when the quantity of frozen food is the least.
 Before defrosting, adjust the thermostat
knob to a higher position so that the food
stores more cold.
- Unplug the appliance.
- Take out the frozen food, wrap it in several
sheets of paper and put them in refrigerator or
a cool place.
Take the separator panel and put it under
the freezer in the direction of the dripping
tube. Take out the obstructing plug. The
water which results will be collected in the
special tray (separator panel). After the
melting of the ice and the run-off of the
water please wipe with a cloth
or with a
sponge, then dry well. Put the obstruction
plug back in its place. (Item. 7)
For a fast thaw please leave the door
open.
Do not use sharp metal objects to remove
the ice.
Do not use hairdryers or other electric
heating appliances for defrosting.
Inside cleaning
Before starting the cleaning, unplug the
appliance from the mains.
•
It is advisable to clean the appliance when
you defrost it.
• Wash the inside with lukewarm water
where you add some neutral
detergent. Do
not use soap, detergent, gasoline or acetone
which can leave a strong odour.
•
Wipe with a wet sponge and dry with a soft
cloth.
During this operation, avoid the excess of
water, in order to prevent its entrance into the
thermal insulation of the appliance, which
would cause unpleasant odours.
Do not forget to clean also the door gasket
especially the bellow ribs, by means of a
clean cloth.
Outside cleaning
• Clean the outside of the freezer by means
of a sponge soaked in soapy warm water,
wi
pe with a soft cloth and dry.
• The cleaning of the outside part of the
refrigerating circuit (motorcompressor,
condenser, connection tubes) will be done
with a soft brush or with the vacuum
-cleaner.
During this operation, please take care not to
distort the tubes or detach the cables.
Do not use scouring or abrasive materials !
• After having finished the cleaning, replace
the accessories at their places and plug in the
appliance.
Replacing the interior light bulb
If the lamp burns out, disconnect the
appliance from the mains. Take out the
lamp trim. Make sure the lamp is
screwed correctly. Plug in the appliance
again. If the lamp still does not go on,
replace it with another one model E14-
15W. Mount back the lamp trim in its
place.
6
GB Instruction for use

Appliance data sheet
BRAND
MODEL HSA13520
APPLIANCE TYPE CHEST FREEZER
Total gross volume (l) 136
Total useful volume (l) 129
Freezing capacity (kg/24 h) 7
Energy efficiency class (1) A+
Energy consumption (kWh/an) (2) 186
Autonomy (hours) 67
Noise (dB (A) re 1 pW) 40
Ecological refrigerating agent R 600a
(1) Energy classes : A . . . G (A = economical . . . G = less economical)
(2) The real power consumption depends on the using conditions and on the appliance
location.
Defects finding guide
The appliance does not work.
 There is a power failure.

The plug of the supply cord is not inserted
well into the socket.
 The fuse is blown.
 The thermostat is in „OFF” position.
The temperatures are not low
enough(red LED on).
 The food prevents the door closing.
 The appliance was not placed correctly.

The appliance is placed too close to a heat
source.

The thermostat knob is not in the correct
position.
Excessive ice build-up
 The door was not closed properly.
The inside lighting does not work

The lamp is blown. Unplug the appliance
from the mains, take out the lamp and
replace it with a new one.
The following are not defects
 Possible noddings and cracks coming
from the product: circulation of the
refrigerant in the system.
7
Noises during operation
In order to keep the temperature at the value
you have adjusted, the compressor of the
appliance starts periodically.
The noises which can be heard in such
situation are normal.
They are redced as soon as the appliance
reaches the operation temperature.
The humming noise is made by the
compressor. It can become a little stronger
when the compressor starts.
The bubbling and gurgling noises coming from
the refrigerant circulating in the pipes of the
appliance, are normal operating noises.
Warning !
Never try to repair yourself the appliance
or its electric components. Any repair
made by an unauthorised person is
dangerous for the user and can result in
the warranty cancellation.
GB Instruction for use

Herzlichen Glückwunsch für Ihre
Entscheidung !
Die von Ihnen erworbene waagerechte Tiefkühltruhe ist
unser neuestes BEKO Produkt in der Baureihe . Sie hat ein
neues ansprechendes Design, und wurde entwickelt, um den
europäischen und nationalen Vorschriften zu entsprechen,
was die beste Funktion und Sicherheit bietet.
Der Betrieb mit nur einem Kompressor, das Steuer- und
Regelsyste mit einem einzigen Thermostat sichern einen
guten Temperaturabgleich und einen geringen
Energiebedarf. Hinzu sei erwähnt, daß das Kühlmittel
R600a, welches in diesen Anlagen verwendet wird,
umweltfreundlich ist und nicht die Ozonschicht der
Atmosphäre beeintrachtigt.
Um dieses Gerät optimal zu nutzen, empfehlen wir ihnen,
diese Betriebsanleitung aufmerksam durchzulesen.
Empfehlungen zum Recycling Ihres alten
Gerätes
Sollte das neu erworbene Gerät ein altes ersetzen, bitten wir
Sie, folgendes zu beachten:
• Die gebrauchten Geräte sind nicht wertlose Abfälle. Deren
umweltfreundliche Entsorgung erlaubt die Rückgewinnung von
wichtigen Rohstoffen.
• Das alte Gerät kann unter Einhaltung folgender Schritte
entsorgt werden:
- Gerät vom elektrischen Netz abschließen
- Spannungsversorgungskabel entfernen (abtrennen);
- Eventuell vorhanden Schlösser entfernen, um das
Einschließen von verhindern (z.B. Kinder) - Lebensgefahr.
• Die Kühlgeräte enthalten Dämmmaterialien und Kühlmittel,
welche besonderen Entsorgungsmethoden bedürfen.
8
Item 8
DGebrauchsanweisung
Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit
eingeschränkten ph
ysischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist.

Recycling der Verpackung
Vorsicht!
Gestatten Sie den Kindern nicht, mit der
Verpackung oder mit Teilen d
er Verpackung
zu speilen. Es besteht Erstickungsgefahr
durch Wellpapier oder Kunststoffolie.
Um eine Beschädigung des Gerätes beim
Transport zu verhindern, wurden alle
Materialien der Verpackung entsprechend den
Vorschriften zur umweltfreundlichen
Entsorgung entwickelt.
Wir empfehlen die Verwertung der
Verpackung, um die Umwelt zu schonen!
WICHTIG!
Lesen Sie diese Anweisungen vollständig vor
der Inbetriebnahme des Gerätes. Sie
beinhalten wichtige Informationen zu der
Aufstellung, dem Betrieb und der Wartu
ng
Ihres Gerätes.
Bewahren sie die Gebrauchsanweisungen
sicher auf, um auch später leicht zugänglich
zu sein, Sie sind auch weiteren Benutzern des
Gerätas sehr behilflich.
WICHTIG!
Dieses Gerät ist nur für die vorgesehenen
Zwecke zu betreiben (Haushalt), in
entsprechenden Räumen, vor Regen,
Feuchtigkeit oder anderen Umwelteinflüssen
geschützt.
Transportvorschriften
Wir empfehlen, das Gerät auch beim
Transport nur in waagerechter Position zu
halten. Während dem Transport muß die
Verpackung unbeschädigt s
ein. Vor der
Inbetriebnahme lassen Sie das Gerät für 12
Stunden stehen.
Beim Transport sollte jedwelche Einwirkung
auf den Kühlkreislauf vermieden werden
(Gefahr von Verformungen an den Leitungen).
Die Nicheinhaltung dieser Vorschriften kann
zu Schäden an dem Motorkompressor führen
und zum Erlöschen der Gewährleistung für
das Gerät.
Allgemeine
Vorsichtsmaßnahmen und
Empfehlungen
• Nehmen Sie das Gerät nicht in Betrieb,
wenn ein Fehler daran bemerkt wurde.
• Vermeiden Sie die Verformung des
Kühlmittelkreislaufes (Leitungen) beim
Transport und bei der Aufstellung des
Gerätes.
• Die Tiefkühltruhe sollte nur zur
Aufbewahrung von tiefgefrorenen
Lebensmitteln, das Tieffrieren von frischen
Lebesmitteln und für die Herstellung von
Eiswürfeln verwendet werden.
• Lassen sie dei Türe des Gerätes nicht
länger offen, als zum Herausnehmen oder
Einlegen von Lebensmitteln notwendig ist.
• Im inneren dürfen keine Produkte gehalten
werden, welche brennbare oder explisive
Gase enthalten.
• Verzehren Sie nicht Eiswürfel gleich
nachdem sie aus der Tiefköhltruhe geholt
wurden. Sie können Frostbiss verursachen.
•
Berühren Sie niemals kalte metallische Teile
oder tiefgefrorene Lebensmittel mit freuchten
Händen. Ihre Hand kann sehr schnelll an die
sehr kalten Oberflächen anfrieren.
• Verbieten Sie den Kindern, sich hinter dem
Gerät zu verstecken oder da zu spielen.
• Vor jedwelcher Reinigungsarbeit ist das
Gerät von dem Spannungsnetz zu trennen.
• Um das Gerät vom Netz zu trennen, ziehen
Sie an dem Stecker, nicht am Kabel!
• Steigen Sie nicht auf das Gerät.
• Betreiben Sie nicht das Gerät in der Nähe
von Heizkörpern, Kochöfen oder anderen
Hitzequellen oder neben Feuer.
•
Lassen Sie keine Lebensmittel in dem Gerät
wenn es nicht in Betrieb ist.
• Wird das Gerät nur für ein paar Tage nicht
genutzt, ist es ratsam, es gar nicht
abzustellen. Sollten Sie es für einen längeren
Zeitraum nicht benutzen, gehen Sie wie folgt
vor:
- Ziehen Sie den Stecker des Netzkabels aus
der Steckdose
- Leeren Sie die Tiefkühltruhe;
9
DGebrauchsanweisung

Anschließen an das
Spannungsnetz
• Ihr Gerät ist gebaut, um unter
Wechselstrom, bei 230V/50 Hz. betrieben zu
werden. Bevor Sie das Gerät an das Netz
anschließen, überprüfen Sie die Kenndaten
des Stromnetzes (Spannung, Art des
Stromes, Frequenz) und deren
Übereinstimmung mit den Kenndaten des
Gerätes. Informationen zu der
Versorgungsspannung und die
Leistungsabnahme finden Sie auf dem
Typenschild auf der Rückseite des Gerätes.
• Die elektrische Anlage muß den
gesetzlichen Vorschriften entsprechen.
• Es ist gesetzlich vorgeschrieben, daß
das Gerät nur an eine Steckdose mit
Schutzkontakt (Erdung) erlaubt ist.
Der Hersteller zieht sich aus jedwelcher
Haftung zurück in Fällen, in denen
Sachschäden oder Verletzungen an
Tieren oder Personen wegen
Nichteinhaltung der o.g. Vorschriften
auftreten.
• Das Gerät ist mit einer elektrischen
Anschlußschnur und einem Stecker nach
europäischen Normen. Der Stecker trägt
die Markierung 10/16A und hjat
doppelten Schutzkontakt für die Erdung.
• Sollte die Steckdose nicht zu diesem
Stecker passen, ist ein autorisierter Elektriker
mit dem Tausch der Steckdose zu
beauftragen.
• Es wird empfohlen, das Gerät nicht über
Verlängerungskabel oder Adapter
anzuschließen.
Sollte das Gerät zwischen zwei Möbelstücken
eingebaut sein, vergewissern Sie sich, daß
diese nicht den Anschlußkabel zerquetschen.
10
DGebrauchsanweisung
- Entfrosten Sie diese und reinigen Sie sie.;
- Lassen Sie den Deckel offen um
unangenehme Geruchsentwicklung zu
vermeiden.
• Das Netzkabel darf nur von einer
entsprechend ausgebildeten un geprüften
Person durchgeführt werden.
Die Umgebungstemperatur
Das Gerät ist vorgesehen, seine Funktion zu
gewährleisten mit der Einhaltung der
Betriebskenndaten (lt. Betriebsanleitung und
Kennplättchen) soweit die
Umgebungstemperatur im Bereich 10
0
C bis
43
0
C liegt, (Klimaklasse SN/T)
Bei Umgebungstemperaturen unter der
Minimalgrenze oder über der Maximalgrenze
können Störungen im Betrieb des Gerätes
auftreten.
Bei Umgebungstemperaturen über der
Maximalgrenze von 43
0
C, umso mehr diese
Temperatur
überschritten wird, verkürzen sich
die Pausen in dem Betrieb des Gerätes,
dieses hat die Tendenz, ständig zu laufen, die
inneren Temperaturen steigen an wie auch
der Energieverbrauch.
Das Gerät ist weit von jedwelches Hitze-
und
Feuerquelle aufzustellen.
Das Aufstellen in einen warmen Raum oder in
der Nähe von Hitzequellen (Heizkörper,
Kochöfen, Backöfen usw.) führen zu einem
erhöhten Stromverbrauch und mindern die
Lebensdauer des Gerätes.
Bei der Aufstellung des Gerätes in Ihrer
Wohnung, sind folgende minimale Abstände
einzuhalten:
-
100 cm von den Kochöfen, welche mit Kohle
oder Öl geheizt werden;
- 150 cm von den elektrischen Kochöfen
und/auch Gasöfen.
Sichern Sie die freie Luftzirkulation in der
Umgebung des Gerätes indem Sie die
Abstände einhalten, w
elche im Abb. 2
eingetragen sind.
Bauen Sie an den Kondensator die
mitgelieferten Distanzstücke ein(Abb. 3).
• Der Boden oder das Gerüst, auf welches
das Gerät aufgebaut wird, hat perfekt flach zu
sein.
Bauen Sie das mitgelieferte Zubehör ein.

Trennen vom
Stromversorgungsnetz
Die Trennung von dem Netz sollte immer
gegeben sein, entweder durch das
Abziehen des Steckers aus der Steckdose
oder durch einen zweiadrigen Netz-
Trennschalter vor der Steckdose.
Inbetriebnahme
Vor der Inbetriebnahme ist der Innenteil
des Gerätes zu säubern. (näheres dazu
unter Kapitel "Wartung und Reinigung
des Gerätes").
Nach Beendung dieses Arbeitsschrittes
schließen Sie das Gerät an das
Stromversorgungsnetz und drehen Sie
den Thermostatregler in eine mittlere
Position. Die grüne und die rote LED im
Warnungsblock müssen aufleuchten. Lassen
Sie das Gerät für etwa 2 Std. laufen, ohne
Lebensmittel hineinzulegen.
Das Tiefgefrieren der frischen
Lebensmittel ist erst nach mindestens 20
Std. Funktion gewährleistet.
Beschreibung des Gerätes
(Abb. 1)
1. Griff
2. Tür
3. Glühbirne Innenbeleuchtung
4. Korbgriff
5. Körbe
6. Trennwand
7. Schloß
8. Anzeigeblock
9. Abstandhalter für Transport
Einstellen der Temperatur
Di
e Temperatur der Tiefkültruhe wird über den
Drehknopf Thermostat geregelt (Abb. 4).
„MAX” bedeutet niedrigste Temperatur.
Die erzielten Temperaturen können
unterschidlich sein, je nach der
umgebungstemperatur, Aufstellungsort des
Gerätes, Häufigkeit der Öffnung der Tür,
Befüllungsgrad mit Lebensmitteln. Die
Einstellung an dem Drehknopf Thermostat hat
nach diesen kriterien stattzufinden..
Gewöhnlicherweise ist bei einer
Außentemperatur von ca. 43
0
C, der
Drehknopf auf eine mittlere Stellung zu
bringen.
Das Anzeigesystem ist an der vorderen
Seite des Gerätes angebracht (Abb. 5).
Es beinhaltet:
1. Drehknopf Regelung Thermostat -
Innentemperatur wird eingestellt
2. LED grün - Bestätigt, daß das Gerät
Spannungsversorgung hat.
3. LED rot - Störung - leuchtet auf, wenn die
Temperatur im Inneren zu hoch ist. Die LED
wird nach dem Einschalten des Gerätes für
ca. 15-45 Minuten aufleuchten, danach muß
sie aber erlöschen. Sollte die LED während
des Betriebes leuchten, deutet dises auf einen
Störung hin.
4. TASTE orange – schnelles Tieffrieren -
beim Druck auf diese Taste leuchtet die
orangefarbene LED auf, wodurch das Gerät in
den Betriebszustand „Schnelles Tieffrieren”.
Dieser Betriebszustand kann auch
unterbrochen werden, wobei die LED erlöscht.
Die drei LED liefern die Informationen über
den Betriebzustand des Gerätes.
11
DGebrauchsanweisung

12
DGebrauchsanweisung
Tiefgefrieren von
Lebensmitteln
Die Tiefkühltruhe dient zur zeitmäßig langen
Aufbewahrung von tiefgefror
enen
Lebensmitteln.
•
Wichtig für das erfolgreiche Tiefgefrieren der
Lebensmittel ist die Verpackung. Anbei die
wichtigsten Merkmale einer guten
Verpackung für tiefgefrorene Lebensmittel:
diese sollten dicht sein, nicht mit den
beinhalteten Lebensmitteln reagieren, tiefen
Temepraturen standhalten, undurchlässig für
Flüssigkeiten, Fette, Wasserdämpfe, Gerüche
sein und acuh waschbar sein.
Diese Bedingungen werden von folgenden
Arten von Verpackungen erfüllt: Folie aus
Aluminium oder Kunststoff, Gefäße aus
Kunststoff, Gefäße aus Aluminium, Becher
auch Wachskarton oder Kunststoff.
Wichtig
Laden Sie die Tiefkühltruhe nicht auf einmal
mit einer zu großen Menge an Lebensmitteln.
Die Lebensmittel sollten möglichst schnell un
vollständig tiefgefroren werden, da nur auf
diese Weise der Vitamingehlat, der
Nahrungswert, das Aussehen und der
Geschmack erhalten bleiben. Deshalb sollte
die Tiefgefrierlesting nicht überschritten
werden. Diese ist auf dem Typenschild des
Gerätes eingetragen (Seite 14). Um das
Tiegefrieren zu beschleunigen, ist die Taste
„Schnelles Tieffrieren” zu drücken. 24
Stuinden nach dem Hinenlegen der
Lebensmittel ist das schnelle Tieffrieren zu
deaktivieren, indem man erneut die Taste 4
drückt, wodurch auch die orangefarbene LED
erlischt.
- Beim Tiefgefrieren von frischen
Lebensmitteln sind die Körbe in dem Gerät zu
verwenden..
- Heiße Lebensmittel sind vor den
Tiefgefrieren bis auf
Raumtemperaturabkühlen zu lassen.
- Frische lebensmittel sollten nicht mit
tiefgefrorenen in Berührung kommen.
- Die tiefgefrorenen Lebensmittel, welche
man aus dem Fachhandel bezogen hat,
können direkt in die Tiefkühltruhe gelegt
werden, ohne daß eine Einstelllung am
Thermostat durchzuführen wäre.
- Sollte auf der Verpackung nicht das
Datum der Tieffrierens eingetragen sein,
kann man eine maximale Frist von 3
Monaten in betracht nehmen (als
Richtwert).
- Lebensmittel, welche nach dem
Tiefrieren auch nur teilweise aufgetaut
sind, dürfen nicht mehr tiefgefroren
werden. Es ist sofort zu gebrauchen oder
nach dem Kochen, als Fertigpräparat
wieder tiefzufrieren.
- Sprudelgetränke sind nicht in der
Tiefkühtruhe aufzubewahren.
- Bei einem Stromausfall ist die Tür des
Gerätes nicht zu öffnen. Tiefgefrorene
Lebensmittel sind nicht beeinträchtigt,
wenn der Stromausfall nicht länger als
67
Stunden dauert.

13
DGebrauchsanweisung
Empfehlungen für das
Enteisen des Gerätes
 Die Bildung einer Eisschicht ist normal.
 Die Menge und die Geschwindigkeit der
Ablagerung von Eis hängt von der
Umgebungstemperatur ab und der
Häufigkeit, mit der die Tür geöffnet wird.
 Wir empfehlen:
-
die Tiefkühltruhe wenigstens 2 mal im
Jahr komplett aufta
uen zu lassen, odera
auch jedes mal wenn die Eisschicht zu
dick wrd.
-
die Enteisung dann durchzuführen, wenn
die Menge von Lebensmitteln am
geringsten ist.

Wenigstens 2 Stunden vor der Enteisung
sollte die Taste „Schnelles Tiefgefrieren”
(4) gedrückt werden, damit die
Lebensmittel eine möglichst große Menge
an Kälte aufnehmen können..
- Trennen Sie das Gerät von dem Netz.
- Entnehmen Sie alle tiefgefrorenen
Lebensmittel, Wickeln Sie deise in
mehrere lagen Papier und legen Sie diese
in einen Kühlschrank oder an eine kühlen
Ort.
- Nehmen Sie die Trennwand und Legen
Sie diese unter die Tiefkühltruh, unter die
Abflußleitung. Ziehen Sie den
Verschlußstopfen. Das abgefangene
Wasser wird in die Tafel der Trennwand
aufgenommen. Nach dem Schmelzen des
Eises un Abtropf
en des Wassers, wischen
Sie das Gerät mit einem Lappen oder
einem Schwamm und trocknen Sie es gut
ab. Stecken Sie den Verschlußstopfen
zurück in die Ablaufleitung. (Abb.7)
- Um das Auftauen zu beschleunigen,
lassen Sie die Türe offen.
Es dürfen niemals spitze metallische
Gegenstände für die Entfernung der
Eiskruste verwendet werden.
Es dürfen nicht Haartrockner (Föne) oder
andere gleichartigen Heizgeräte zum
beschleunigten Auftauenverwendet
werden.
Innere Reinigung
Vor dem Reinigen schalten Sie das Gerät
vom Netz ab.
 Es ist empfehlenswert, das Gerät bei dem
Auftauen auch zu reinigen.
 Die inneren Fl
ächen werden mit lauwarmem
Wasser und einem neutralen Spülmittel
gewaschen. Verwenden Sie keine Seife,
Waschmittel, Benzin oder Azeton, da sie
einen Prägnanten Geruch hinterlassen.
 Wichen Sie mit einem feuchten Schwamm
und wischen Sie mit einem weichen Tuch..
Dabei ist ein Überschuß an Wasser zu
vermeiden, um es zu verhindenr, daß dieses
in die Wärmeisolation des Gerätes dringt.
Dieses könnte zu vermehrter
Geruchsentwicklung beitragen.
Vermeiden Sie den Wassereintritt in die
Kiste der Innenbeleuchtung!
Ver
gessen Sie nicht, auch die Dirchtung der
Tür mit einem reinen Lappen zu wischen.
Äußere Reinigung
•
Die äußeren Bereiche des Gerätes wischen
Sie mit einem feuchten Schwamm, in
Spülmittellösung getränkt.
• Die Reinigung der äußeren Teile der
Kühlanlage (Motorkompressor, Kondensator,
Leitungen) erfolgt mit einer weichen Bürste
oder mit dem Staubsauger. Dabei ist zu
beachten, daß. Dabei ist Vorsicht zu tragen,
um nicht die Leitungen zu verbiegen oder den
Leitungssatz zu beschädigen.
Es darf kein Reinigungsand oder
Scheuermittel verwendet werden!
• Nach dem Reinigen ist das ganze Zubehör
zurück einzubauen.
Erneuern der inneren Glübirne
Sollte die Glühbirne durchbrennen, trennen
sie zu erst das Gerät von dem Netz. Bauen
Sie die Lechteinheit aus. Vergewissern Sie
si
ch zu erst, ob dei Brine richtig eingeschraubt
war. Schließen Sie das Gerät wieder an.
Sollte die Brine trotzdem nicht leuchten, ist sie
durch eine vom Typ E14-15W erneuern.
Bauen Sie dei Dacheinheit ein.

Technische Daten
MARKE
BEKO
MODELL HSA13520
GERÄTETYP HORIZONTALE GEFRIERANLAGE
Gesamtvolumen brutto (l) 136
Gesamtvolumen nutz. (l) 129
Tiefgefrierleistung (kg/24 h) 7
Energetische Wirtschaftlichkeitsklasse (1)
A+
Energieverbrauch (kWh/an) (2) 186
Selbstfunktion (Std.) 67
Geräusch (dB (A) re 1 pW) 40
Kühlmittel R600a
(1) Energetische Klasse: A . . . G (A = wirtschaftlich . . . G = wenig wirtschaftlich)
(2) Der effektive Energieverbrauch ist durch die Betriebsbedingeungen bedingt, sowie
durch die Gegebenheiten in der Aufstellung des Gerätes.
14
DGebrauchsanweisung
Fehlersuchplan
Sollte ihr Gerät nicht funktionieren, dan ist
folgendes zu überprüfen:
 Stromversorgung unterbrochen.
 Stecker des Anschlußkabels richtig in
Steckdose gesteckt. Der Stecker des
Anschlußkabels ist richtig in die Steckdose
gesteckt.
 Sicherung durchgebrannt
 Thermostat auf OFF.
Temperatur nicht niedrig genug (rote LED
leuchte).
 Lebensmittel verhidern das vollständige
Schließen der Tür.
 Gerät nicht ordnungsgemäß aufgestellt.
 Gerät zu nahe an einer Wärmequelle.
 Thermostatregeldreher nicht in der richtigen
Position.
Übermäßige Eisbildung
 Tür nicht richtig geschlossen.
Innenbeleuchtung hat keine Funktion.
 Glühbirne durchgebrannt.
Automatischer Schalter in der Tür defekt.
Geräusche im Betrieb
Um die eingestellte Temperatur zu halten,
muß der Motorkompressor von Zeit zu Zeit
starten.
Die dabei entstehenden Geräusche sind
normal.
Sie mindern sobald das Gerät die
Betriebtemperatur erreicht hat.
Summen wird verursacht von dem
Motorkompressor. Das Geräusch ist etwas
lauter, wenn der Kompressor startet.
Gurgeln und Zurren werden vin dem
Kältemittel verursacht, wenn dieser durch die
Leitungen der Kühlanlage rinnt. Diese
Geräusche sind als normale
Betriebsgeräusche zu betrachten..
Jedes mal wenn das Thermostat ein- oder
ausschaltet, ist ein metallisches Klingeln zu
hören.

Proficiat met uw keuze!
De diepvrieskist die u aangekocht hebt is er één uit het
productgamma van BEKO en vertegenwoordigt een harmonieuze
combinatie van koeltechniek met esthetisch uitzicht. Het toestel heeft
een nieuw en aantrekkelijk ontwerp en is vervaardigd volgens de
Europese en nationale normen die zijn werking en veiligheidsfuncties
garanderen. Het gebruikte koelmiddel, R600a, is milieuvriendelijk en
beïnvloedt de ozonlaag niet.
Om uw diepvriezer zo goed mogelijk te gebruiken, afviseren we u om
de informatie in deze gebruikershandleiding zorgvuldig te lezen.
Advies voor het recycleren van uw oud apparaat
Indien uw nieuw aangekocht apparaat een ouder apparaat vervangt,
moet u enkele aspecten in overweging nemen.
De oude apparaten zijn geen waardeloze afval. Hun verwijdering,
maakt naast het behoud van het milieu ook het terugwinnen van
belangrijke grondstoffen mogelijk.
Maak uw oude apparaten onbruikbaar:
- Koppel het toestel los van het stroomnetwerk.
- Verwijder het netsnoer (knip het af).
- Verwijder de eventuele grendels op de deur om het opsluiten van
kinderen in het toestel tijdens het spel en het in gevaar brengen van
hun leven te vermijden.
De koeltoestellen bevatten isolatiematerialen en koelmiddelen die
een juiste recyclage vereisen.
15
NL Gebruiksaanwijzing
Dit toestel is niet geschikt voor gebruik door personen met fysische of mentale problemen of
met een gebrek aan ervaring of kennis tenzij er toezicht of uitleg over het product
gegeven wordt
door de persoon die de verantwoordelijkheid over hun veiligheid draagt.
Kinderen moeten onder toezicht staan zodat ze niet met het toestel kunnen spelen.
