BERJAYA CB 3B-17 User manual

(Buatan Malaysia)
Thank you for purchasing BERJAYA product. Please read this service
manual carefully before operating the product. Please keep this manual
in a safe place for future reference.
(Terima kasih kerana membeli produk BERJAYA. Sila baca manual
penyelenggaraan dengan teliti sebelum menggunakan produk ini. Simpankan
panduan operasi ini dengan selamat untuk rujukan masa depan.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07)
Open Burner
Char Rock Broiler
(Pembakar Terbuka)
(Pemanggang Batu-Batan Panas)
Service Manual
(Manual Penyelenggaraan)
Char Broiler
Gas Griddle - Half Ribbed
(Pemanggang Besi Panas)
(Pemanggang Gas Separuh Bersirip)
Post the followings instructions in a prominent
location in the event you smell gas : -
(Pasangkan arahan yang berikut pada tempat yang
mudah dibaca. Sekiranya bau gas dikesan : - )
1- Off gas supply.
1- (Tutupkan bekalan gas.)
2- Open all windows wide.
2- (Buka semua tingkap.)
3- Do not ON / OFF any electrical switches.
3- (Jangan hidup atau matikan sebarang suis elektrik.)
4- Call for professional service.
4- (Dapatkan perkhidmatan yang bertauliah.)
Warning : - Improper installation, adjustment, alteration
service or maintenance can cause property damage,
injury or death. Read the installation, operating and
maintenance instruction throughly before installing or
servicing this equipment.
(Amaran : - Segala pemasangan, pelarasan, perubahan,
perkhidmatan atau penyelenggaraan yang tidak betul
akan menyebabkan kerosakan kepada harta benda,
kecederaan atau maut. Bacakan arahan pemasangan,
operasi dan penyelenggaraan dengan teliti sebelum
kerja pemasangan atau penyelenggaraan dimulakan.)
For your safety : - Do not store or use gasoline other
flammable vapors or liquids in the vicinity of this or any
other appliance.
(Demi Keselamatan : - Jangan simpan atau sebarang
cecair yang mudah bakar di sekitar alat ini.)
Contents (Kandungan) : -
- Installation (Pemasangan) …………………………………………………….
2
- Site Preparation (Persediaan Tempat) ……………………………….
2
- Gas Connector (Penyambung Gas) ……………………………………
3
- Conversion Of LPG To NG (Penukaran LPG Dan NG) …. 3
- Leak Testing (Ujian Kebocoran) ……………………………………………
3
- Before Using For Food Preparation (Persediaan Sebelum
Digunakan Untuk Persediaan Makanan) ……………………………..
4
- Free Standing Gas Equipment Installation Procedure
(Prosedur Pemasangan Perkakas Berdiri Bebas) ……………..
4
- Explosive Drawing (Rajah Terperinci) ………………………………….
5-7
- Component List (Senarai Komponen) ………………………………..
5-7
- Technical Data (Data Teknikal) …………………………………………….
8
- Operation (Operasi) …………………………………………………………………
8
- Warning (Amaran) ……………………………………………………………………
9
- Cleaning (Pembersihan) …………………………………………………………
9
- Improvement (Peningkatan) ………………………………………………….
9
- Trouble Shooting (Mengesan Kerosakan) …………………………
10
- Memo (Memo) ………………………………………………………………………..
11

INSTALLATION (PEMASANGAN)
- Installation and maintenance are to be performed by authorized person.
(Pemasangan dan penyelenggaraan alat ini hendaklah dilakukan oleh wakil yang bertauliah.)
- Must conform with local codes, building regulation and any other authority having inspection, with the national fuel gas code,
ANSI Z 223.1, natural gas installation code, CAN / CGA - B149.1, or the propane installation code, CAN / CGA - B149.2, as
applicable including.
(Mesti mematuhi peraturan kuasa tempatan, peraturan pembinaan dan mana-mana pihak yang berkuasa untuk membuat
pemeriksaan, peraturan bahan api gas, ANSI A 223.1, peraturan pemasangan Gas Asli. CAN / CGA - B149.1 atau peraturan
pemasangan propana, CAN / CGA - B149.2, yang mana berrkenaan.)
SITE PREPARATION (PERSEDIAAN TEMPAT)
- Only install the appliance in a well ventilated place. Inadequate ventilation causes asphyxia.
(Alat ini hanya boleh dipasangkan di tempat yang mempunyai pengedaran udara yang mencukupi. Pengedaraan udara yang
tidak mencukupi mungkin menyebabkan kematian lemas.)
- This equipment should only be installed on a hard and level surface. Keep appliance free and clear of any obstructions and
combustible materials. Leave at least 10cm between the appliance and the side or rear walls.
(Alat ini mesti dipasangkan di atas tapak mendatar yang kukuh. Jauhkan daripada sebarang bahan yang mudah bakar dan
sebarang halangan. Jarakkan bahagian belakang dan sisi alat ini sekurang kurangnya 10 cm dari dinding.)
NOTE (PERHATIAN)
- Strong exhaust fan in the hood may produce vacuum in the room strong enough to cause air draughts.
(Kipas eksos menghasilkan pengaliran udara kencang.)
- This condition may interfere with the pilot or burner performance. Air movement should be checked during installation.
(Keadaan ini mungkin mengganggukan fungsi penunu pilot dan penunu utama alat ini. Telitikan pengedaran udara sepanjang
operasi.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 2
Ventilation Opening
(Bukaan Pengedaran Udara)
Exhaust Fan
(Kipas Eksos)
Wall
(Dinding)
10cm
10cm

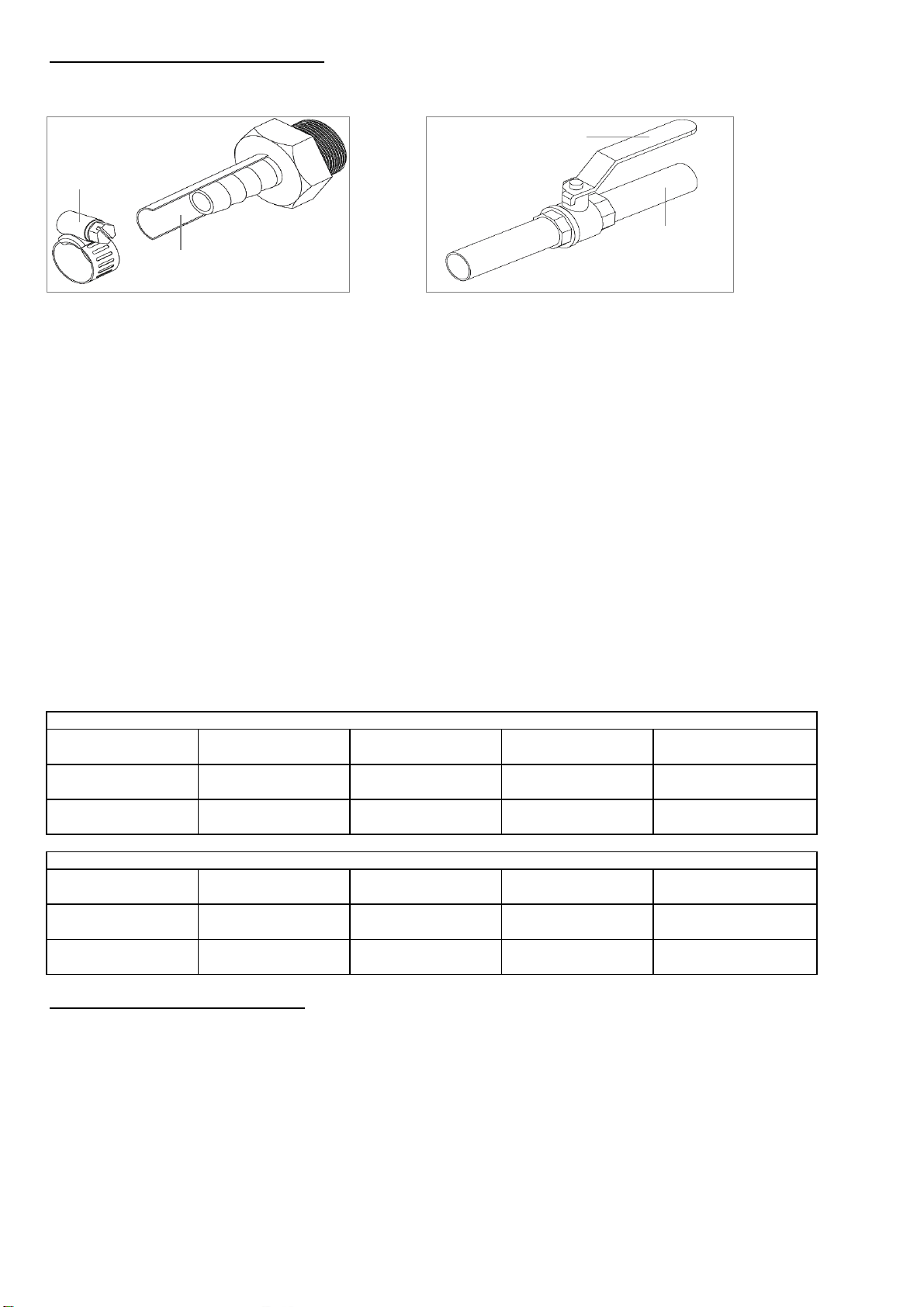

GAS CONNECTOR (PENYAMBUNG GAS)
- LPG : - Use two gas regulators of 0.6m³/hr for the following models : -
GG3B, GG3BFS, GG4B, RCGG4BFS, GG4BFS, OB4, OB6, OB4FS, OB6FS, CB5B, CB5BFS, CRB3B, CRB3BFS.
(LPG : - Gunakan dua biji regulator gas jenis 0.6 m3 / jam untuk model-model yang berikut : - )
GG3B, GG3BFS, GG4B, RCGG4BFS, GG4BFS, OB4, OB6, OB4FS, OB6FS, CB5B, CB5BFS, CRB3B, CRB3BFS.
- The appliance and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure
testing of that system at test pressure in excess of 1/2 psi (3.45 kpa).
(Alat ini dan injap tutup mesti dipisahkan dari bekalan gas semasa ujian tekanan yang melebihi tekanan 1/2 psi (3.45 kpa).
- The appliance must be isolated from the gas supply piping system by closing its individual manual shut off valve during any
pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psi (3.45 kpa).
(Alat ini mesti disingkirkan dari system saluran bekalan gas dengan menutup injap manual semasa ujian tekanan gas yang
melebihi 1/2 psi (3.45 kpa).
- A separate gas supply shut off valve must be installed up-stream of the regulator in an accessible location for installation.
(Satu lagi injap gas hendaklah dipasangkan pada tempat yang mudah dicapai.)
- The gas service supply line must never be smaller than the appliance inlet line.
(Salur bekalan gas tidak boleh lebih kecil daripada salur masuk gas alat ini.)
- Test appliance operation pressure after installation.
(Selepas pemasangan, ujikan tekanan gas semasa alat ini beroperasi.)
LEAK TESTING (UJIAN KEBOCORAN)
- Never use an open flame for leak testing.
(Jangan gunakan api untuk ujian kebocoran gas.)
- Use soap solution on all leak test.
(Gunakan larutan sabun untuk semua ujian kebocoran gas.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 3
LPG
0.2mm Ø (0.078")
0.3mm Ø (0.012")
0.3mm Ø (0.012")
0.3mm Ø (0.012")
NG
0.3mm Ø (0.012")
0.4mm Ø (0.016")
0.4mm Ø (0.016")
0.4mm Ø (0.016")
Gas Type
Open Burner
Char Broiler
Gas Griddle
Char Rock Broiler
(Jenis Gas)
(Pembakar Terbuka)
(Pemanggang Besi Panas)
(Pemanggang Gas)
(Pemanggang Batu-Batan Panas)
NG
1.9mm Ø (0.075")
1.6mm Ø (0.067")
2.1mm Ø (0.078")
2.3 mm Ø (0.09")
Orifice Of Pilot Burner Injector - mm Ø
(Saiz Bukaan Injektor Penunu Pilot - mm Ø)
(Jenis Gas)
(Pembakar Terbuka)
(Pemanggang Besi Panas)
(Pemanggang Gas)
(Pemanggang Batu-Batan Panas)
LPG
1.2mm Ø (0.047")
1.1mm Ø (0.043")
1.3mm Ø (0.051")
1.5mm Ø (0.059")
Orifice Of Burner Nozzle - mm Ø
(Saiz Bukaan Muncung Penunu - mm Ø)
Gas Type
Open Burner
Char Broiler
Gas Griddle
Char Rock Broiler
LPG Connector (Penyambung LPG)
NG Connector (Penyambung NG)
Clip
(Klip)
Gas Hose (10.5mm ø)
(Salur Gas 10.5mm ø)
1/4 Inch Turn Type
(1/4 inci Jenis Berputar)
3/4 Inch
(3/4 Inci)

BEFORE USING FOR FOOD PREPARATION (PENYEDIAAN SEBELUM DIGUNAKAN UNTUK PERSEDIAAN MAKANAN)
Open Burner (Pembakar Terbuka)
- New units are wiped a thin film of rust prohibitor.
(Unit yang baru, satu lapisan nipis pencegah karat telah disapukan.)
Gas Griddle (Pemanggang Gas)
- Wash thoroughly with detergent before use.
(Cuci dengan cukup bersih dengan pencuci sebelum alat digunakan.)
Char Broiler (Pemanggang Besi Panas), Char Rock Broiler (Pemanggang Batu-Batan Panas)
- Tops fins should be removed and washed before use.
(Tanggalkan sirip besi dan bersihkannya sebelum digunakan.)
FREE STANDING GAS EQUIPMENT INSTALLATION PROCEDURE (PROSEDUR PEMASANGAN PERKAKAS BERDIRI BEBAS)
Step 1 (Langkah 1)
- Fix 4 legs by turning anti-clockwise.
(Pasangkan keempat-empat kaki dengan pusingan arah lawan jam.)
Step 2 (Langkah 2)
- Fix the undershelf by adjusting the height with spacer provided. Tighten the allen bolts.
(Pasangkan papan bawah dan laraskan ketinggiannya dengan penjarak yang dibekalkan. Ketatkan bolt allen.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 4

EXPLOSIVE DRAWING - CHAR BROILER (GAMBARAJAH TERPERINCI - PEMANGGANG BESI PANAS)
COMPONENTS LIST - CHAR BROILER (SENARAI KOMPONEN - PEMANGGANG BESI PANAS)
No
1LPG
NG
3
4
5
6
7
8
9
10
11
12
13
14
INSTRUCTION OF CHAR ROCK ARRANGEMENT FOR CRB2B AND CRB3D PRODUCTS
- For CRB2B-17 & CRB2BFS-17, use 96 pieces of char rock.
(Untuk CRB2B & CRB2BFS, 96 biji batu-batan digunakan.)
- For CRB3B-17 & CRB3BFS-17, use 144 pieces of char rock.
(Untuk CRB3B & CRB3BFS, 144 biji batu-batan digunakan.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 5
LPG Connector (Penyambung LPG)
C-GG2A
Y Stand (Kaki Y)
CI-YS
Top Fin (Sirip Atas)
CI-CBT
Burner Nozzle (Muncung Penunu)
C-M10-BN
Pilot Burner Knob (Pemulas Penunu Pilot)
KN-VAS
Burner Knob (Pemulas Penunu)
KN-FLAT
Piezo Ignitor (Pemetik Api Piezo)
GE-PIEZO
High Tension Cable - 400mm (Kabel Voltan Tinggi - 400mm)
GE-WL400
Pilot Burner Connector (Penyambung Penunu Pilot)
C-PC 2/8
Pilot Control Valve (Injap Kawalan Pilot)
VA-MT10B-1
Electrode Square (Segiempat Elektrod)
GE-ES
Gas Valve (Injap Gas)
VA-MT10A-1
Description (Butir-Butir)
Barcode
Bar Burner (Penunu Bar)
BR-99BAR-1
2
Pilot Burner (Penunu Pilot)
GE-LPG332-PB
GE-NG344-PB
Note : - The surface with channel is facing up.
(Perhatian : - Permukaan yang bersaluran mesti menghadap ke atas.)

EXPLOSIVE DRAWING - CHAR ROCK BROILER (GAMBARAJAH TERPERINCI - PEMANGGANG BATU-BATAN PANAS)
COMPONENTS LIST - CHAR ROCK BROILER (SENARAI KOMPONEN - PEMANGGANG BATU-BATAN PANAS)
No
1LPG
NG
3
4
5
6
7
8
9
10
11
12
13
14
15
16
EXPLOSIVE DRAWING - GAS GRIDDLE (GAMBARAJAH TERPERINCI - PEMANGGANG GAS)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 6
Lava Bottom Fin (Lava Sirip Bawah)
CI-LBB
Lava Top Fin (Lava Sirip Atas)
CI-LBT
LPG Connector (Penyambung LPG)
C-GG2A
Fire Shield (Pelindung Api)
OP-CRB23-FS-1
Char Rock (Batu Batan)
BA-CR
Burner Nozzle (Muncung Penunu)
C-M10-BN
Pilot Burner Knob (Pemulas Penunu Pilot)
KN-VAS
Burner Knob (Pemulas Penunu)
KN-FLAT
Piezo Ignitor (Pemetik Api Piezo)
GE-PIEZO
High Tension Cable - 400mm (Kabel Voltan Tinggi - 400mm)
GE-WL400
Pilot Burner Connector (Penyambung Penunu Pilot)
C-PC 2/8
Pilot Control Valve (Injap Kawalan Pilot)
VA-MT10B-1
Electrode Square M4 (Segiempat Elektrod M4)
GE-ES
Gas Valve (Injap Gas)
VA-MT10A-1
Description (Butir-Butir)
Barcode
H Burner (Penunu H)
BR-SH-1
2
Pilot Burner (Penunu Pilot)
GE-LPG332-PB
GE-NG344-PB

COMPONENTS LIST - GAS GRIDDLE (SENARAI KOMPONEN - PEMANGGANG GAS)
No
1LPG
NG
3
4
5
6
7
8
9
10
11
12
EXPLOSIVE DRAWING - OPEN BURNER (GAMBARAJAH TERPERINCI - PEMBAKAR TERBUKA)
COMPONENTS LIST - OPEN BURNER (SENARAI KOMPONEN - PEMBAKAR TERBUKA)
No
1
2a
2b
3LPG
NG
5
6
7
8
9
10a
10b
11
12
13
14
15
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 7
Burner Knob (Pemulas Penunu)
KN-FLAT
Top Grate (Penyokong Atas)
CI-OB246
Pilot Burner Connector (Penyambung Penunu Pilot)
C-BJS55 + C-BEC02
Burner Nozzle (Muncung Penunu)
C-MT10-BN
Pilot Burner Knob (Pemulas Penunu Pilot)
KN-VAS
Piezo Nozzle (Muncung Piezo)
GE-PIEZO
High Tension Cable - 400mm (Kabel Voltan Tinggi - 400mm)
GE-WL400
High Tension Cable - 600mm (Kabel Voltan Tinggi - 00mm)
GE-WL600
Electrode Square M4 (Segiempat Elektrod M4)
GE-ES
LPG Connector (Penyambung LPG)
C-GG2A
Gas Valve (Injap Gas)
VA-MT10A-1
4
Pilot Burner (Penunu Pilot)
GE-LPG332-PB
GE-NG344-PB
Pilot Control Valve (Injap Kawalan Pilot)
VA-MT10B-1
Front Octagonal Burner (Penunu Oktagon Depan)
BR-HEX-L
Back Octagonal Burner (Penunu Oktagon Belakang)
BR-HEX-R
Short Venturi (Venturi Pendek)
BR-VEN-S
LPG Connector (Penyambung LPG)
C-GG2A
Description (Butir-Butir)
Barcode
Long Venturi (Venturi Panjang)
BR-VEN-L-1
Burner Nozzle (Muncung Penunu)
C-M10-BN
Pilot Burner Knob (Pemulas Penunu Pilot)
KN-VAS
Burner Knob (Pemulas Penunu)
KN-FLAT
Piezo Ignitor (Pemetik Api Piezo)
GE-PIEZO
High Tension Cable - 400mm (Kabel Voltan Tinggi - 400mm)
GE-WL400
Pilot Burner Connector (Penyambung Penunu Pilot)
C-PC 2/8
Pilot Control Valve (Injap Kawalan Pilot)
VA-MT10B-1
Electrode Square M4 (Segiempat Elektrod M4)
GE-ES
Gas Valve (Injap Gas)
VA-MT10A-1
H Burner (Penunu H)
BR-SH-1
2
Pilot Burner (Penunu Pilot)
GE-LPG332-PB
GE-NG344-PB
Description (Butir-Butir)
Barcode
Note : - This hole must in line with pilot burner.
(Perhatian : - Lubang ini mesti segaris dengan penunu pilot.)

TECHNICAL DATA (DATA TEKNIKAL)
OPERATION (OPERASI)
Pilot Light (Lampu Pilot)
- Our equipment are equipped with manual controlled, continuous burning pilots. The pilots are kept burning to provide the flame for
burner ignition when the individual burner knobs are turned on. The pilot control valves can be accessed at the front on the valve
panel and are adjustable.
(Alat ini dilengkap dengan kawalan manual, penunu pilot yang menyala secara berterusan. Api penunu pilot dikekalkan bernyala
untuk memasangkan api penunu pembakar terbuka dan pemanggang apabila pemutar injap telah diputarkan. Api penunu pilot dapat
dikawal dengan melaraskan injap yang berada di panel injap di hadapan.)
- The pilot should be lit immediately after the gas has been turned on and should always be adjusted to provide the smallest blue flame
necessary to ignite the burner. It is the responsibility of the or equivalent person to ensure that the equipment users are instructed on
the pilot locations and the importance of ensuring that they’re lit before turning on a burner.
(Sebaik sahaja gas telah dibuka, api penunu pilot harus dinyalakan dan dilaraskan sehingga ia bernyala dengan api nyalaan kecil
yang berwarna biru untuk memasangkan api penunu. Adalah penting supaya pengguna alat ini mengetahui kedudukan penunu pilot
dan memasangkannya sebelum membuka gas untuk penunu pembakar terbuka atau penenu pemanggang.)
Open Burner Pilots (Penunu Pilot Untuk Pembakar Terbuka)
- Remove the burner grate. The pilot is located on each burners. One pilot valve controls two burners.
(Tanggalkan penyokong atas Pembakar Terbuka gas. Penunu pilot terletak dekat dengan kedua-dua penunu pembakar terbuka injap
pilot mengawal kedua-dua penunu tersebut.)
- Light pilot by piezo ignitor, and test fire for both burners.
(Nyalakan api penunu pilot dengan pemetik api piezo dan uji api kedua-dua penunu pembakar terbuka gas.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 8
OB 6FS-17
11
8
120000
OB 4FS-17
11
8
80000
OB 6-17
11
8
120000
OB 2FS-17
11
8
40000
OB 4-17
11
8
80000
OB 2FS-17
11
8
40000
OB 2-17
11
8
40000
GG 2BHRFS-17
11
8
52000
OB 2-17
11
8
40000
GG 4BFS-17
11
8
104000
GG 2BHR-17
11
8
52000
GG 3BFS-17
11
8
78000
GG 4B-17
11
8
104000
GG 2BFS-17
11
8
52000
GG 3B-17
11
8
78000
CRB 3BFS-17
11
8
90000
GG 2B-17
11
8
52000
CRB 2BFS-17
11
8
60000
CRB 3B-17
11
8
90000
CB 5BFS-17
11
8
75000
CRB 2B-17
11
8
60000
CB 3BFS-17
11
8
45000
CB 5B-17
11
8
75000
Gas Consumption (Btu/h)
(Model)
(Tekanan Biasa (in.w.c) - LPG
(Tekanan Biasa (in.w.c) - NG
(Pengunaan Gas (Btu/jam)
CB 3B-17
11
8
45000
Model
Rated Pressure (in.w.c) - LPG
Rated Pressure (in.w.c) - NG

Griddle Or Broiler (Pemanggang Besi Panas / Batu-Batan / Gas)
- The pilots are attached to each burner located beneath the griddle plate. If the griddle has already been used, remove the drip pan to
avoid any accidental ignition of grease, which may be in the drip pan. Light the pilots with piezo ignitor, and test fire for burner(s).
(Penunu pilot terletak di bawah plat panggang dekat dengan kedua-dua penunu Pemanggang. Bagi alat yang telah digunakan, talam
takungan minyak hendaklah dikeluarkan untuk mengelakkan kebakaran minyak yang berada di talam takungan minyak. Nyalakan
api penunu pilot dengan pemetik api piezo dan ujikan nyalaan penunu pemanggang.)
Burner Lighting (Menyalakan Penunu)
- Do not attempt to light burners if the odor of gas is present. Immediately shut off the gas to the appliance, extinguisher any open
flame and call for service.
(Jangan nyalakan penunu jikalau bau gas dikesan. Dengan serta merta tutup semua injap gas, padamkan semua api dan hubungi
perkhidmatan lepas jualan.)
- Ensure that the pilot for the burner you intend to use is lit.
(Pastikan api penunu pilot bagi penunu yang berkenaan telah dinyalakan.)
- Rotate the knob counter-clockwise to the desired setting (push and turn knob dials). The burner should light within four seconds.
(Tekan dan putarkan pemulas pada arah pusingan lawan jam kepada kedudukan yang dikehendaki. Penunu yang berkenaan
seharusnya bernyala dalam masa 4 saat kemudian.)
- When pilot lighted, hold knob in for a further 20 seconds. If flame extinguished, wait 5 minutes and retry.
(Apabila api penunu pilot sudah menyala, terus tekankan pemutar selama 20 saat lagi. Jiakalau api padam, tunggu 5 minit sebelum
cuba menyalakannya semula.)
To Shut Down (Memadamkan Api Penunu)
- Turn all knobs clockwise to the “OFF” position.
(Putarkan semua pemulas pada arah pusingan jam ke kedudukan “OFF”)
WARNING (AMARAN)
- This appliance is designed for cooking foodstuffs. It is intended for commercial use only. Any other use is to be considered improper.
(Alat ini direkabentuk khas untuk memasakkan makanan secara komersil. Kegunaan alat ini untuk tujuan lain adalah tidak sesuai.)
- Do not spray aerosols in the vicinity of this appliance while it is in operation.
(Jangan menyembur semburan aerosol di sekitar alat ini semasa beroperasi.)
CLEANING (PEMBERSIHAN)
- Stainless surface : - Use soap or detergent and water to clean grease and dirt; then dry.
(Permukaan keluli tahan karat : - Gunakan pencuci dan air untuk menanggalkan kesan minyak dari permukaan keluli.)
- Never use any metal on any surface.
(Jangan menggunakan perkakas berlogam untuk semua permukaan.)
- Do not use steel wool.
(Jangan menggunakan kapas keluli untuk pembersihan.)
- Clean appliance regularly.
(Bersihkan alat ini dari masa ke masa.)
IMPROVEMENT (PENINGKATAN)
- The company reserves the right to alter the design of any appliance without prior notification.
(Syarikat pembuatan berhak mengubahkan rekabentuk alat ini tanpa terlebih dahulu memberitahu pengguna.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 9

BEFORE CALLING FOR SERVICE (SEBELUM MEMANGGIL PERKHIDMATAN PEMBAIKAN)
- Service calls can often be avoided!! If you feel our product is not operating properly, please check these possible cause first : -
Panggilan untuk perkhidmatan pembaikan biasanya dapat dielakkan. Jikalau dirasai alat ini tidak berfungsi dengan sempurna,
semakkan kemungkinan yang berikut : -
TROUBLE SHOOTING (MENGESAN KEROSAKAN)
Item
(Bil)
- Inadequate oxygen supply. - Adjust the air mixing plate burner.
(Bekalan oksigen tidak cukup.) (Laraskan plat campuran udara.)
- Clean up the gas pipe and burner.
(Bersihkan paip gas dan penunu.)
- Gas over consumption. - Clean up the nozzle.
(Penggunaan gas yang berlebihan.) (Bersihkan mucung penunu.)
- Check and control the gas regulator.
(Periksa dan kawal kepala gas.)
- Over supply of oxygen. - Adjust the burner air mixing plate.
(Oksigen terlalu banyak.)
(Laraskan plat campuran udara.)
- Gas over consumption. - Clean up the nozzle diameter.
(Penggunaan gas yang berlebihan.) (Bersihkan mucung penunu.)
- Check and control the gas regulator.
(Periksa dan kawal kepala gas.)
- Over supply of oxygen. - Control the burner air mixing plate.
(Oksigen terlalu banyak.)
(Kawalkan plat campuran udara.)
- Clean up the nozzle.
(Bersihkan mucung penunu.)
- Under supply of gas. - Check and control the gas regulator.
(Bekalan gas tidak cukup.) (Periksa dan kawal kepala gas.)
- No gas supply. - Clean the head of burner and pilot burner.
(Tiada bekalan gas.) (Bersihkan mucung penunu dan penunu pilot.)
- Blockage of pilot burner. - Clean the orifice.
(Penunu pilot tersumbat.) (Bersihkan lubang penunu pilot.)
- Blockage of pilot burner small pipe. - Knock the small pipe slighty.
(Paip halus penunu pilot tersumbat.) (Ketuk paip halus dengan ringan.)
- Burner orifice blockage. - Clean the valve.
(Lubang gas penunu tersumbat.) (Bersihkan injap.)
- Valve blockage.
(Injap tersumbat.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 10
3
Back fire (Nyalaan api
tersedut balik dan
padam)
4
Cannot be lighted (Api
tidak dapat dinyalakan)
5
Explosive sound during
lighting (Bunyi letupan
semasa penyalaan)
(Gejala)
(Sebab)
(Tindakan)
1
Yellow Flame (Api
nyalaan berwarna kuning)
2
Lifting (Nyalaan api
terapung)
Symptions
Reason
Action

MEMO (MEMO)
Please fill in the following at the purchasing time for future service reference.
(Sila isikan jadual yang berikut untuk rujukan perkhidmatan lepas jualan.)
The manufacturer reserves the right to change in design, equipment and technical features at any time. Accordingly, no claims
based on data, illustration or descriptions in this operation manual will be admitted. English version is to be referred for any ambiguity.
(Selaras dengan kemajuan teknikal, pengilang berhak untuk memperkenalkan perubahan dari segi rekabentuk, peralatan dan
ciri-ciri teknikal. Selanjutnya, sebarang tuntutan gantirugi berdasarkan data, rajah atau huraian dalam buku panduan ini tidak
akan dilayani. Salinan bahasa inggeris akan dirujukan untuk ayat yang kekaburan makna.)
This operation manual is for usage guideline. The technical data details and usage instructions are given with our best knowledge of
product and with good faith. It should not bind the sales agent or manufacturer to attendance in court or to appear in any enquiry before
any government or statutory bodies.
(Buku panduan operasi ini adalah untuk garis panduan penggunaan. Butiran data teknikal dan arahan penggunaan adalah diberikan
dengan fahaman kami yang terbaik terhadap produk dan dengan tujuan niat baik. Ejen jualan atau pengilang tidak seharusnya diikat
untuk hadir di mahkamah atau mana-mana badan kerajaan atau berkanun.)
(SM - CB, CRB, GG, OB -17/ REV 01 / 2019 / 07) 11
Address (Alamat) :
Contact Number (Nombor Telefon) :
Home (Rumah) :
Handphone (Telefon Bimbit) :
Comment (Komen) :
Model Number (Nombor Model) :
Purchasing Date (Tarikh Pembelian) :
Dealer's Name (Nama Pengedar) :
