Bernard OA Instructions for use

Instructions de mise en service, stockage
et entretien
-
Instructions for start-up, storage
and maintenance
Modèles / Models : OA, OAP, AS, ASP, BS, SRA, SRC, ASM
TMS - 300 - SD F / A rev. D
SD
Gamme
Range

SOMMAIRE
PAGE
1. SECURITE 2
2. MONTAGE 2
3. COMMANDE MANUELLE ET DEBRAYAGE 2
4. RACCORDEMENT ET TESTS ELECTRIQUES 2
5. REGLAGE DES BUTEES MECANIQUES ET DES CONTACTS DE FIN DE COURSE 3
6. REGLAGE DU LIMITEUR DE COUPLE 3
7. POTENTIOMETRE DE RECOPIE DE POSITION (OPTION) 4
8. TRANSMETTEUR DE POSITION TYPE TAM (OPTION) 5
9. ENTRETIEN ET STOCKAGE DES SERVOMOTEURS 6

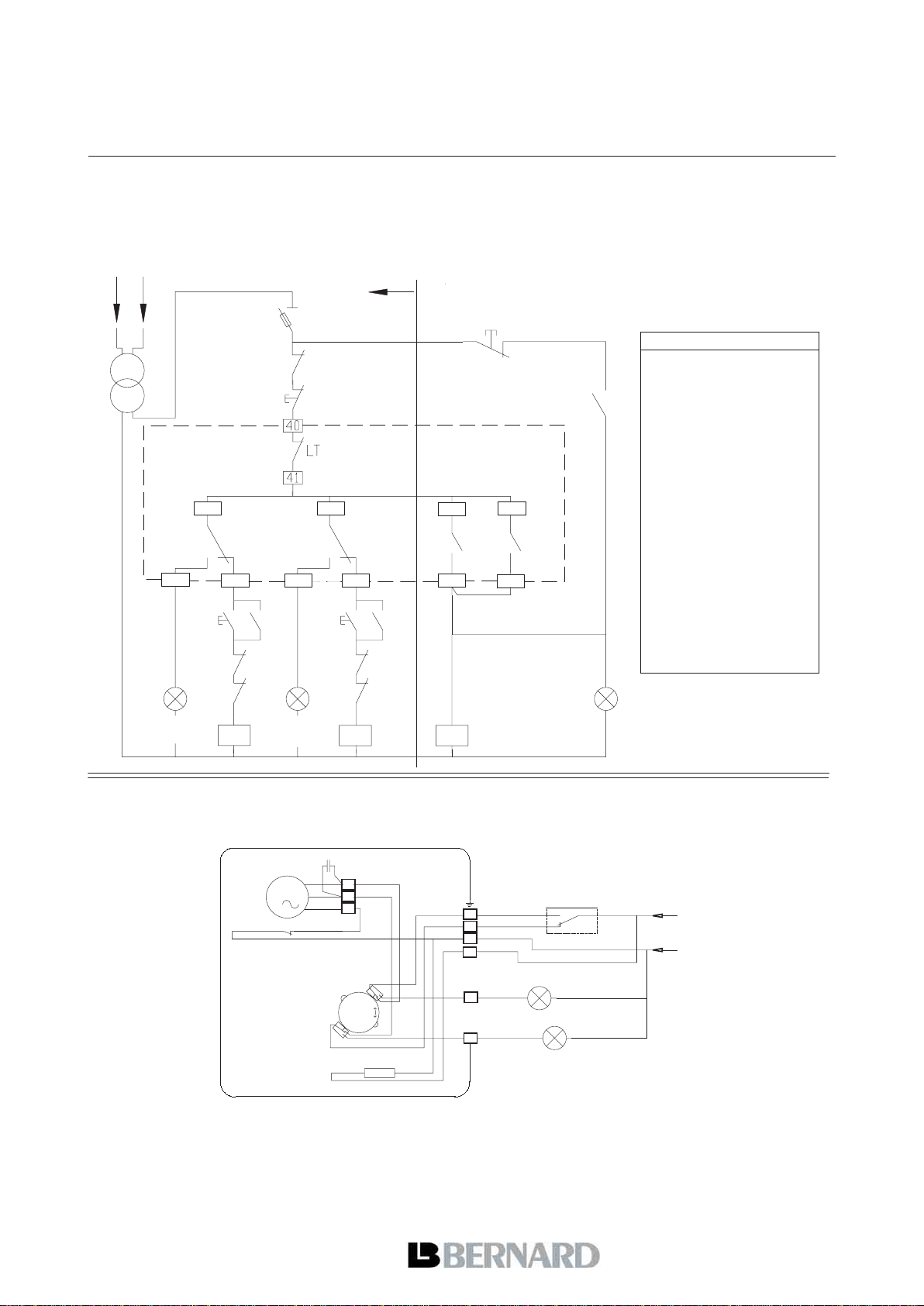

SCHEMAS DE CABLAGE INTERNE ET EXEMPLES DE CIRCUITS DE PUISSANCE 7
EXEMPLES DE REALISATION DE COFFRETS DE COMMANDE 8
LE RESEAU INTERNATIONAL L.BERNARD 14
TABLE OF CONTENTS
PAGE
INTERNAL WIRING DIAGRAMS AND EXAMPLES OF POWER SUPPLY CIRCUITS 7
CONTROL PANEL DESIGN EXAMPLES 8
1. SAFETY INFORMATION 9
2. ASSEMBLY 9
3. HANDWHEELOPERATION AND DECLUTCHING 9
4. ELECTRICAL CONNECTIONS AND PRELIMINARY TESTS 9
5. SETTING OF MECHANICAL STOPS AND TRAVEL LIMIT SWITCHES 10
6. SETTING OF TORQUE LIMIT SWITCHES 10
7. POSITION FEEDBACK POTENTIOMETER (OPTION) 11
8. "TAM" POSITION TRANSMITTER (OPTION) 12
9. MAINTENANCE AND STORAGE INSTRUCTIONS 13
L.BERNARD INTERANATIONAL NETWORK 14
1

1. SECURITE
Cet appareil répond aux normes de sécurité en vigueur. Toutefois, seule une
installation, une maintenance et une utilisation effectuées par un personnel
qualifié et formé permettront d'assurer un niveau de sécurité adéquat.
Avant montage et démarrage, lire attentivement l'ensemble de ce document.
2. MONTAGE
Le servomoteur doit être boulonné sur l’appareil à motoriser.
Les servomoteurs BERNARD peuvent fonctionner dans n’importe quelle
position. Cependant, les presse-étoupes ne devraient par être orientés vers
le haut (étanchéité) et le moteur de préférence pas placé en position basse
(condensation d'eau interne potentielle).
Note 1 : ne pas transporter les servomoteurs par le volant sous peine
d’endommager le couple roue et vis.
Note 2 : si le servomoteur a été fourni monté sur la vanne, les réglages de
base ont en principe été effectués ; se reporter alors aux seuls § 3,4 et 9.
Note 3 : voir §.9 pour les précautions de stockage avant mise en route.
3. COMMANDE MANUELLE ET DEBRAYAGE
Dans le cas général, le volant ne tourne pas pendant les manoeuvres
électriques. Si le volant tourne, il est alors plein et exempt de parties
saillantes et ne présente aucun risque pour l'opérateur.
De plus, pour les servomoteurs à couple élevé, le dispositif de limiteur d'effort
assure une protection complémentaire.
Modèles OA :
Ils sont équipés d’une commande manuelle débrayable manuellement.
Pour passer en mode manuel, il faut tourner le volant tout en tirant dessus
afin de l’engager mécaniquement.
Le débrayage du volant s’effectue en le repoussant en butée vers le carter.
Modèles AS100/AS200/AS400/SRA/SRC/ASM :
Ils disposent d’une commande manuelle à débrayage automatique à priorité
électrique.
Pour passer en mode manuel, aligner la flèche de la poignée d’embrayage
avec le repère triangulaire situé sur le carter (il peut être nécessaire de
tourner le volant de quelques degrés pour dégager les crabots).
Le retour en mode électrique s’effectue automatiquement au démarrage du
moteur, ou bien manuellement si on le désire.
Modèles ASP/AS50/AS80 :
Certains de ces modèles sont équipés d'un levier de débrayage du moteur
monté sur un étage de réduction intermédiaire.
En fin de manoeuvre manuelle, ne pas oublier de réembrayer le moteur.
Sinon, celui-ci tournera à vide jusqu'à l'activation de la protection thermique.
Si cet incident se répète, un risque de détérioration du moteur existe.
4. RACCORDEMENT ET TESTS ÉLECTRIQUES
Si le servomoteur est équipé d'une commande type INTEGRAL, MINIGAM
ou MINIGRAL, veuillez vous reporter aux documentations spécifiques.
Sinon, tous les fils électriques venant des différents éléments du
servomoteur sont ramenés sur un bornier dont les bornes portent des
numéros correspondant aux schémas de câblage inclus dans ce document.
Le contact de protection thermique du moteur et les deux contacts du limiteur
2
AS100/AS200/AS400/SRA/SRC/ASM
ATTENTION
Pour les servomoteurs antidéflagrants, veuillez aussi lire
attentivement les instructions spécifiques TMS1132 avant de procéder
au montage et au démarrage.

de couple doivent être intégrés dans votre logique de commande (cf.
exemples de câblage) afin de limiter les risques de casse mécanique.
Une fois le câblage terminé, les points suivants sont à contrôler :
a) A partir des informations gravées sur la plaque d'identification du
servomoteur, vérifier que l'alimentation électrique utilisée est correcte,
b) Vérifier que les presse-étoupe ont bien été resserrés après câblage,
c) A l'aide de la commande manuelle, amener la vanne en position médiane,
d) Actionner la commande électrique d'ouverture. Vérifier que le sens de
rotation du servomoteur est correct.Actionner manuellement le contact de
fin de course "OPEN" (ouvert) ; le moteur doit s'arrêter.
Vérifier de la même manière la commande électrique de fermeture et le
contact de fin de course "CLOSED" (fermé).
e) Tous modèles sauf OA : actionner la commande électrique d'ouverture.
Actionner manuellement le contact du limiteur d'effort "OPEN" ; le moteur
doit s'arrêter. Vérifier de la même manière le contact du limiteur d'effort
"CLOSED" pendant une manoeuvre de fermeture.
En cas de problème sur un de ces tests, vérifier l'ensemble du cablâge.
Pour les servomoteurs d’un couple supérieur à 300 Nm, après avoir vérifié le
sens de rotation, il est préférable d’alimenter seulement le courant de
contrôle, sans alimenter le courant de puissance, afin de contrôler le
branchement en toute sécurité.
5. RÉGLAGE DES BUTÉES MECANIQUES ET DES CONTACTS DE FIN
DE COURSE
Description et fonction des butées mécaniques (1/4 Tour uniquement)
Ce dispositif limite mécaniquement la course lors de la commande manuelle
de la vanne et de ce fait évite tout déréglage.Suivant les cas, les butées sont
localisées sur le servomoteur ou sur le réducteur 1/4 Tour.
Les servomoteurs sont réglés dans nos usines pour une rotation de 90°. Un
réglage est possible grâce aux vis d’arrêt dans la limite de 2° à chaque
extrémité.
Description et fonction du bloc à cames et des contacts fin de course
Les cames actionnant les micro-contacts forment un ensemble monobloc
dont les éléments peuvent être réglés indépendamment les uns des autres.
Les cames blanche et noire servent aux contacts fin de course. Les autres
cames sont pour des contacts additionnels optionnels (2 à 4 selon version).
Les cames se manoeuvrent de la façon suivante :
a) Introduire un petit tournevis dans la fente entourée d'une bague de la
même couleur que la came à déplacer,
b) Appuyer légèrement pour libérer la came,
c) Tourner indifféremment dans un sens ou dans l’autre pour amener la
came dans la position recherchée,
d) Relâcher la pression en s’assurant que la tête est remontée en position
d’origine, ce qui verrouille automatiquement la came.
Mode opératoire de réglage des butées mécaniques et du bloc à cames :
a) Desserrer les deux butées mécaniques de 2 tours (1/4 Tour seulement).
b) Amener la vanne en position fermée. Pour les appareils 1/4 Tour, si l'on
arrive en butée mécanique avant d'avoir atteint la fermeture complète de
la vanne, cela signifie que la tolérance de réglage de 2° maximum a été
dépassée ; ne pas tenter de passer outre à cette limite.
c) Régler la position de la came du contact de fin de course "CLOSED".
d) Revisser la butée jusqu’au contact et la desserrer d’un tour et demi ; puis
bloquer la vis de la butée avec le contre-écrou (1/4 Tour uniquement).
Respecter la même procédure pour l’ouverture.
Effectuer une fermeture et une ouverture complète avec la commande
électrique. Il est impératif que l'arrêt du moteur sur fin de course électrique
intervienne avant l'arrivée en butée mécanique.
3

6. RÉGLAGE DU LIMITEUR DE COUPLE
IMPORTANT : Les microrupteurs limiteurs de couple donnent un contact à
impulsion. En option, il est possible de mémoriser électriquement l’indication
du limiteur d’effort par un système de relais incorporé au servomoteur.
Les servomoteurs BERNARD sont réglés et vérifiés pour la valeur des
couples demandés à la commande. Un réajustement peut s’effectuer si
nécessaire en agissant sur les écrous qui compriment les ressorts du limiteur
de couple. Le couple préréglé peut-être augmenté ou diminué en serrant ou
desserrant les écrous. Nous consulter.
Dans le cas où des valeurs de couple précises n’ont pas été indiquées à la
commande, le jeu de ressorts livré est ajusté à la valeur du couple maximum
que le servomoteur peut fournir (valeur indiquée dans les tableaux
techniques de nos catalogues).
7. POTENTIOMETRE DE RECOPIE DE POSITION (OPTION)
Le système de recopie de position est constitué d'un potentiomètre entraîné
par le bloc cames des fins de course.
Le 0% correspond à une vanne fermée. Le 100% à une vanne ouverte.

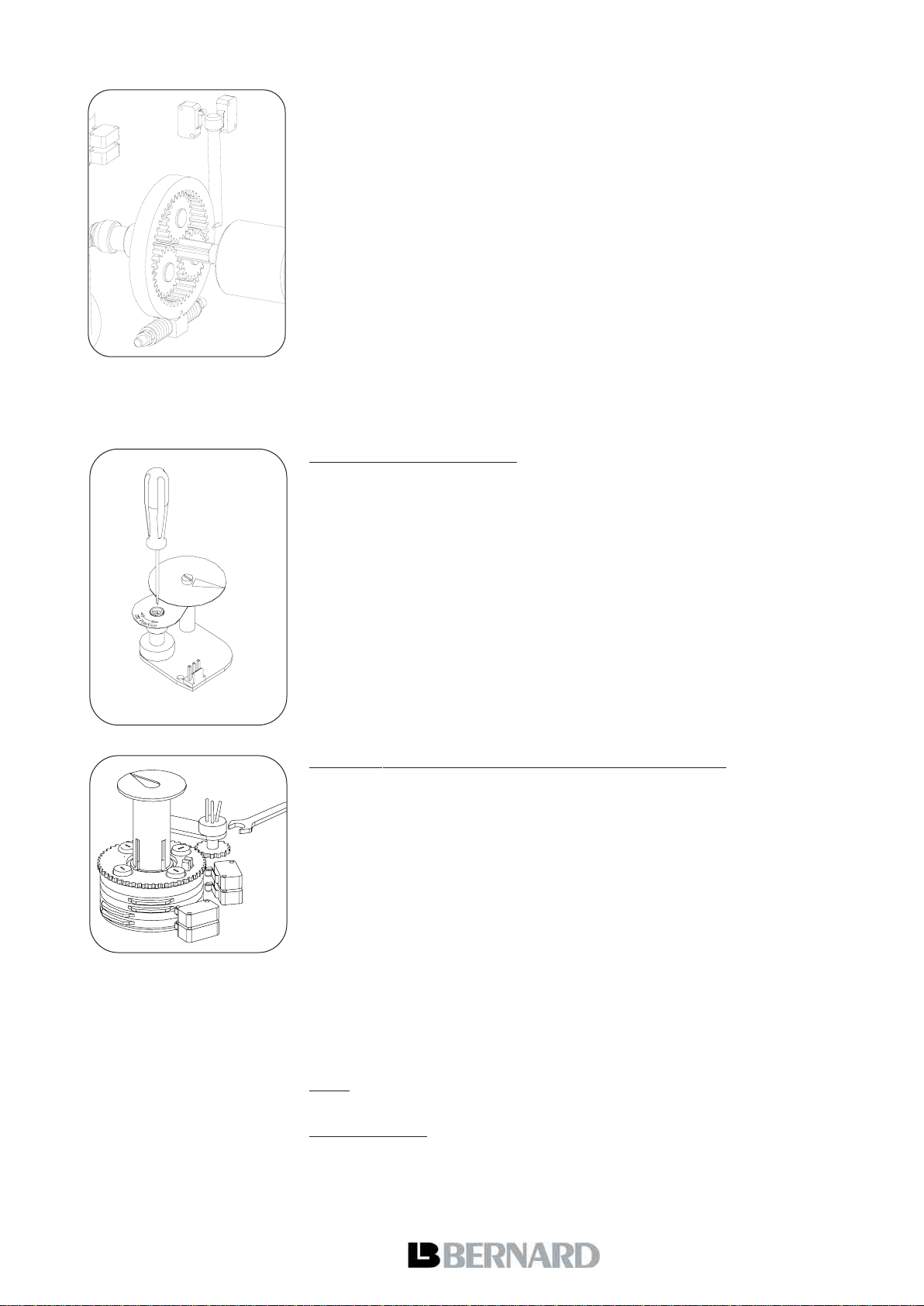

Version sur circuit imprimé
Pour monter l'ensemble potentiomètre sur la platine du servomoteur,
emboîtez-le sans l'indicateur de position et vissez-le sur la colonette de
maintien. Revissez l'indicateur de position.
Le réglage du zéro du potentiomètre s'effectue à l'aide de la vis repérée "0%
position".
Mettre le servomoteur en position fermée.
La mesure de résistance s'effectuera entre les bornes 16 et 17.
Tout en maintenant manuellement en position la pignonnerie située juste
sous la plaque marquée "0% position", tourner la vis du potentiomètre
jusqu'à obtenir une valeur de résistance qui dépasse 0 Ohm et augmente
régulièrement puis tourner en sens inverse afin de revenir à une valeur
proche de 0 Ohm.
Mettre le servomoteur en position ouverte et noter la valeur de résistance
pour le 100%.
Revenir en position fermée et vérifier que la valeur du 0% est bien répétable
et proche de 0 Ohm.

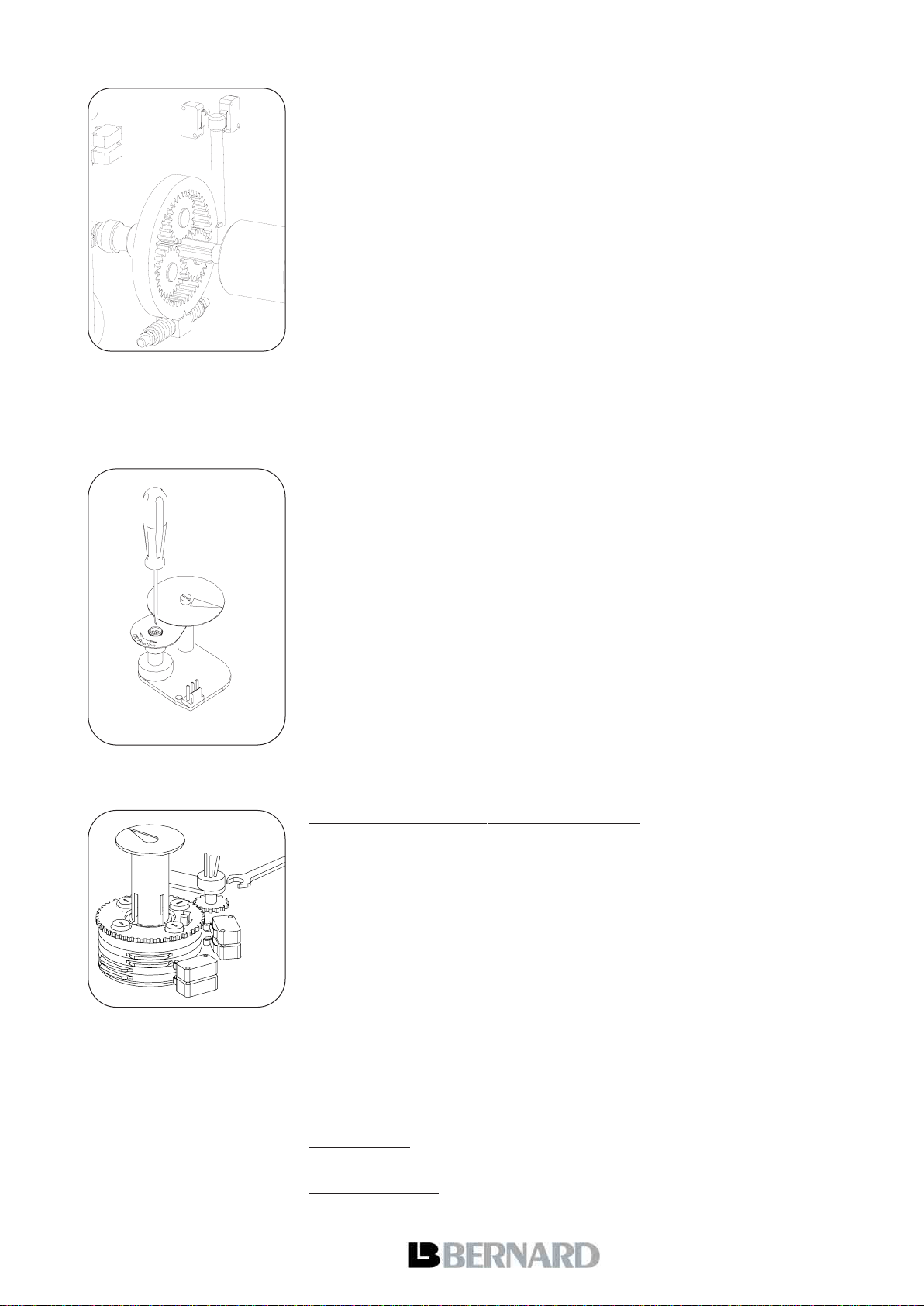

Version sur colonette (servomoteur modèle OA)
Pour monter l'ensemble potentiomètre sur la platine du servomoteur, fixer la
colonnette de maintien et engager le pignon d'entraînement du potentiomètre
avec la roue du bloc cames.
Le réglage du zéro du potentiomètre s'effectue à l'aide d'une petite clé en
desserrant l'écrou de maintien afin de pouvoir faire tourner le potentiomètre.
Mettre le servomoteur en position fermée.
La mesure de résistance s'effectuera entre les bornes 16 et 17.
Tourner le potentiomètre jusqu'à obtenir une valeur de résistance qui
dépasse 0 Ohm et augmente régulièrement puis tourner en sens inverse afin
de revenir à une valeur proche de 0 Ohm.
Resserrer l'écrou en maintenant le potentiomètre en position.
Mettre le servomoteur en position ouverte et noter la valeur de résistance
pour le 100%.
Revenir en position fermée et vérifier que la valeur du 0% est bien répétable
et proche de 0 Ohm.
Remarques : Si l'équipement possède 2 potentiomètres, chaque
potentiomètre est réglé indépendamment l'un de l'autre.
Inversion du signal
Pour changer le sens de variation du signal, croiser les fils du potentiomètre
4

au niveau du bornier du servomoteur (exemple : pour un raccordement
16/17/18, inverser 16 et 18).

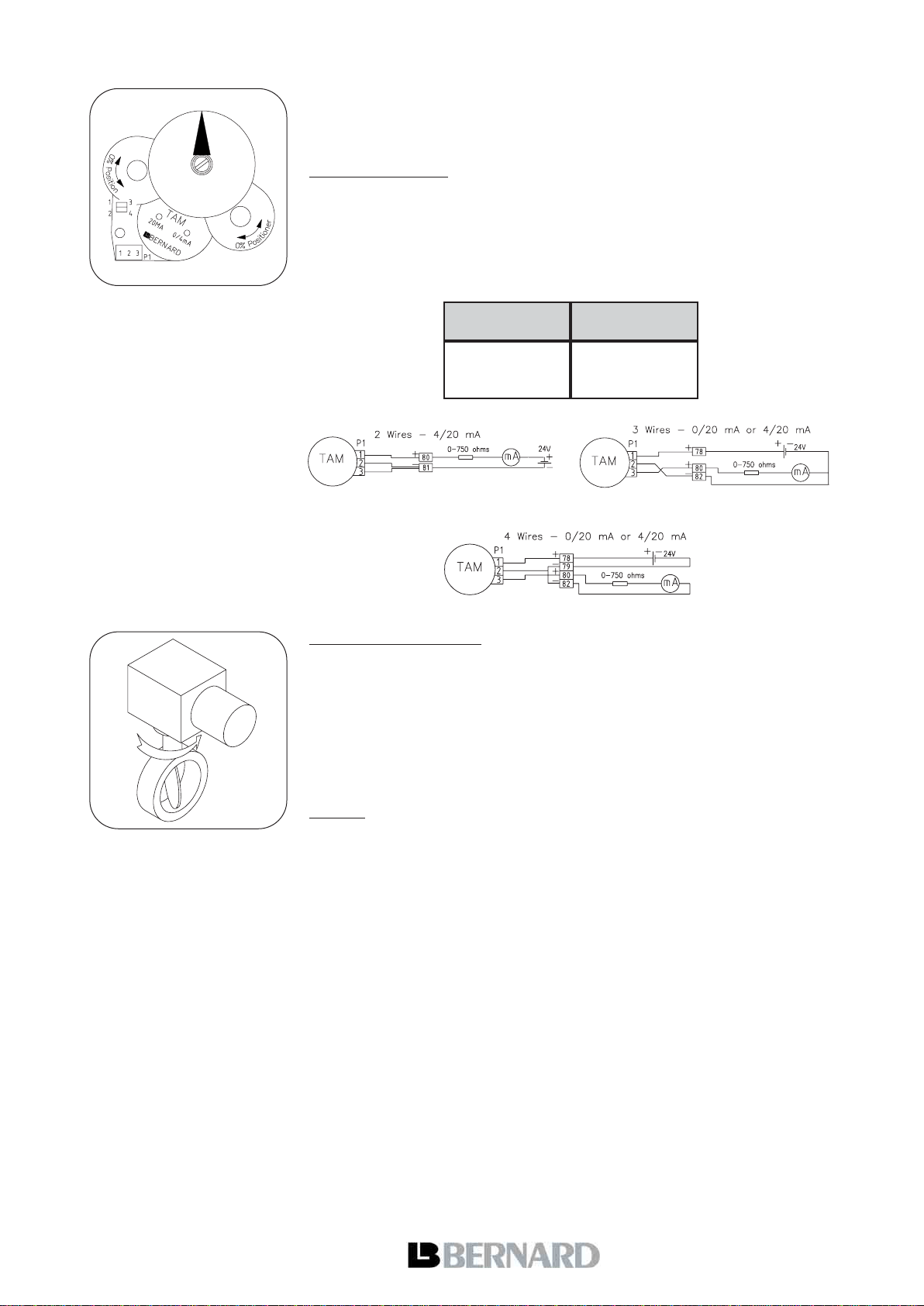

8.TRANSMETTEUR DE POSITION TYPE TAM (OPTION)
Le TAM transmet à distance une position angulaire.Le signal de sortie est un
courant variant de 0 à 20mA ou de 4 à 20mA, suivant une loi linéaire en
fonction de l'angle de rotation de l'axe d'entrée d'un potentiomètre.
Raccordement électrique
Effectuer le raccordement électrique conformément au schéma fourni avec le
servomoteur.Voir aussi des exemples de branchement typiques ci-dessous.
L'alimentation doit être comprise entre 12 et 32V en courant continu redressé
filtré ou stabilisé et avec une charge maxi admissible précisée dans le tableau.
Adaptation du signal au sens de rotation
Le transmetteur de position TAM qui équipe un servomoteur standard délivre
un signal qui augmente de la position fermée à la position ouverte, le sens
d'ouverture de l'organe entrainé correspondant au sens antihoraire.
Pour que le signal diminue de la position fermée à la position ouverte ou si
l'organe entrainé ouvre dans le sens horaire, le signal peut être inversé en
déplaçant les cavaliers : sens direct 1-3 / 2-4 , sens inverse 1-2 / 3-4.
Réglages
Brancher un milliampèremètre avec ou sans charge pour lire le courant de sortie.
- Le réglage doit toujours commencer par le 0/4mA.
- Amener le servomoteur dans la position qui doit correspondre au signal
0/4mA (en standard c'est la fin de manoeuvre de l'organe entrainé dans le
sens horaire ou position fermée).
- Tout en maintenant manuellement en position la pignonnerie située juste
sous la plaque marquée "0% position", tourner la vis du potentiomètre
jusqu'à atteindre la plage où le courant à sa valeur minimale. Chercher la
zone où le signal augmente régulièrement puis tourner en sens inverse afin
de revenir à la valeur minimale précédemment trouvée. Le potentiomètre est
ainsi calé en début de piste.
- Régler précisément le 0/4 mA grâce à la vis du TAM marquée "0/4mA".
- Amener maintenant le servomoteur dans la position qui doit correspondre
au signal 20mA (en standard c'est la fin de manoeuvre de l'organe entrainé
dans le sens antihoraire ou position ouverte).
- Tourner la vis de réglage repérée "20mA" pour lire exactement sur le
milliampèremètre 20mA.
- Revenir en position fermée et vérifier que la valeur du 0% est bien répétable
et proche de 0/4 mA.
12
24
30
150
750
1050
Alimentation
VOLT Charge maxi admissible Ohm
5

9. ENTRETIEN ET STOCKAGE DES SERVOMOTEURS
Entretien
Si le servomoteur est utilisé en atmosphère particulièrement humide, il est préférable de vérifier une fois par
an si de la condensation ne s’est pas produite à l’intérieur du boîtier comportant les parties électriques.Pour
empêcher cette condensation, les servomoteurs peuvent être équipés en option d’une résistance de
chauffage, ainsi que d’un aérateur permettant une circulation de l’air à l’intérieur du boîtier.
Nos servomoteurs sont graissés pour 100.000 manoeuvres environ. En cas de renouvellement de la graisse
d’origine, utiliser une graisse de qualité au moins équivalente (voir tableau ci-après).
NOTA : Lors du renouvellement de la graisse, veiller à l’extraction totale de la graisse à remplacer.
Caractéristiques générales des graisses (performances de la graisse et non du servomoteur données pour
des conditions de service normales) :
• Température de service : -30°C à +135°C.
• Pénétration ASTM à 25°C : 265 - 295
• Point de goutte : 180°C
TABLEAU D’ÉQUIVALENCE DES GRAISSES
(conditions de service normales)
Stockage
Un servomoteur est composé d’éléments électriques et d’une partie mécanique lubrifiée à la graisse. Malgré
l’étanchéité de cet ensemble, les risques d’oxydation, de gommage et de grippage peuvent apparaître lors de
la mise en service du servomoteur, si son stockage n’a pas été correctement réalisé.
Servomoteur stocké en magasin
a) Les servomoteurs doivent être stockés sous abri, dans un endroit propre et sec, et protégé des
changements successifs de température. Eviter le stockage à même le sol.
b) Pour les servomoteurs équipés de résistance de chauffage, alimenter celle-ci dans le cas de présence
d’humidité (tension standard 230 Volts, sauf précision particulière à la commande).
c) Vérifier que les bouchons plastiques provisoires des entrées de câble soient bien en place. S’assurer de
la bonne étanchéité des couvercles et des boîtiers renfermant les éléments électriques.
d) Dans le cas de vanne dont la levée de tige est importante, vérifier que le capot de protection est bien
monté sur le servomoteur. Sinon, monter celui-ci avec une pâte à joint.
Servomoteur installé mais en attente de raccordement électrique
Si une longue attente est prévue entre le montage du servomoteur et les travaux de raccordement électrique:
a) S’assurer de la bonne étanchéité des presses-étoupe et des boîtiers électriques,
b) Recouvrir la motorisation d’un film plastique,
c) Pour les servomoteurs équipés de résistance de chauffage, alimenter celle-ci dans le cas de présence
d’humidité (tension standard 230 Volts, sauf précision particulière à la commande).
Stockage des servomoteurs équipés de composants électroniques
Le stockage de long durée de composants électroniques hors tension peut entraîner des risques de mauvais
fonctionnement. Il est donc fortement déconseillé de le pratiquer.
Dans les cas contraire, il y a lieu de faire réviser en usine les cartes électroniques avant mise en service.
Contrôle après stockage
a) Contrôler visuellement l’équipement électrique,
b) Actionner manuellement contacts, boutons, sélecteurs, ... pour en vérifier le bon fonctionnement
mécanique,
c) Procéder à quelques manoeuvres manuelles,
d) Vérifier la bonne consistance de la graisse,
e) Pour les servomoteurs équipés de graisseurs, faire un apport de graisse neuve,
f) Procéder à la mise en service du servomoteur suivant les instructions jointes à chaque appareil.
TOTAL FINA ELF SHELL MOBIL ESSO
MULTIS COMPLEX EP2 ALVANIA EP2 MOBILUX EP2 BEACON EP2
6

SCHEMAS CABLAGE INTERNE - INTERNAL WIRING DIAGRAMS
EXEMPLES DE CIRCUITS PUISSANCE - EXAMPLES OF POWER SUPPLY WIRING
7
Condensateur /
Capacitor
Sectionneur / Circuit breaker
+ fusible / fuse
Relais thermique /
Thermal relay
Sectionneur / Circuit breaker
+ fusible / fuse
Relais thermique /
Thermal relay
Th : Protection thermique intégrée
au bobinage /
Thermal cutout (integrated
into the motor wiring
Boîte à bornes moteur indépendante /
Independant motor terminal box
Note :
En monophasé : le condensateur est
livré séparément /
In single phase, the capacitor is
supplied separately
Autres versions (VCC par ex.) : nous consulter /
Other versions (VDC i.e) : please consult us
(*) pour les modèles OA pré-câblés, voir examples de
réalisation de coffret de commande page suivante /
for prewired single phase OA models, refer to control
design example on next page
3 PHASES 1 PHASE EEx e d
Connection
version non pré-câblée (*) / not valid for prewired versions (*)
Légende : C1 = contacteur ouverture ; C2 = contacteur fermeture
Legend : C1 = opening contactor ; C2 = closing contactor
Potentiomètre /
Potentiometer
Note 1 : Sens de rotation / Direction of rotation :
Ouverture : anti-horaire. Fermeture : horaire /
Opening : anti-clockwise. Closing : clockwise
Moteur / Motor
Contact limiteur d'effort
ouverture /
Torque limit switch opening
Contact limiteur d'effort
fermeture /
Torque limit switch closing
Fin de course ouverture /
Travel limit switch opening
Fin de course fermeture /
Travel limit switch closing
Protection thermique moteur
Motor thermal protection
Fin de course suppl. ouverture /
Extra travel limit switch opening
Fin de course suppl. fermeture/
Extra travel limit switch closing
Résistance de chauffage /
Heating resistance
Sécurité débrayage volant /
Handwheel clutching security
Contact clignotant (moteur en
rotation) / Flashing contact
running motor indication)
Second potentiomètre /
Second potentiometer
Transmetteur de position 4-20 mA de type TAM /
Position transmitter 4-20 mA model TAM
12-32 VCC/VDC
2 fils / wires
12-32 VCC/VDC 2 ou 3 fils /
2 or 3 wires
Note 2 : Limiteurs d'effort / Torque limit switches :
Pas disponible sur modèle OA. Délivrent un signal fugitif non
maintenu sauf configuration spécifique sur demande /
Not available on OA model. Provide a short duration contact
excepted specific configuration on request.
Note 3 : Fins de course / Travel limit switches :
Délivrent un contact maintenu / Provide a maintained contact.

Ouvert /Ouvert /
Open FermFermé// Closed
TRTR
E2E2
E1E1
C3C3
C3C3C2C2
C1C1
B2B2
C3C3
C2C2
B1B1 C1C1
C3C3
C1C1
C2C2
LEFLEFLEOLEOFCFFCFFCOFCO
1212 1111 1515 1414 96
741010 1313
E1 : Sectionneur + fusible
E2 : Relais thermique
C1 : Contacteur OUVERTURE
C2 : Contacteur FERMETURE
C3 : Contacteur DEFAUT
FCO : Fin de course OUVERTURE
FCF : Fin de course FERMETURE
LEO : Limiteur d'effort OUVERTURE
LEF : Limiteur d'effort FERMETURE
LT : Protection thermique moteur
TR : Transformateur
B1 : Bouton poussoir OUVERTURE
B2 : Bouton poussoir FERMETURE
Légende / Legend
fermé / closed
ouvert / open
CABLAGE CLIENT / CUSTOMER WIRING
OUVERT / OPEN
FERME / CLOSED
Alimentation monophasée /
Single phase power supply
10
11
Condensateur / Capacitor
M
CABLAGE SERVOMOTEUR / ACTUATOR WIRING
1
2
4
3
5
OUVERT / OPEN
6
Résistance de chauffage /
Heating resistance
Contacts fin de course /
Travel limit switches
FERME / CLOSED
Protection thermique moteur
112
E1 : Circuit breaker+ fuse
E2 : Thermal relay
C1 : OPENING Contactor
C2 : CLOSING Contactor
C3 : DEFAULT Contactor
FCO : OPEN travel limit switch
FCF : CLOSE travel limit switch
LEO : OPEN torque limit switch
LEF : CLOSE torque limit switch
LT : motor thermal protection
TR : Transformer
B1 : Opening push button
B2 : Closing push button
A
Motor thermal protection
Defaut /Defaut /
Default
Acquittement dAcquittement défaut limiteur d'effort /faut limiteur d'effort /
Torque limit default acknoledgement
ArrArrêt /t / Stop
Arrêt sur limiteur d'effort à
la fermeture : nous consulter./
Stop on torque limit switch in the
closing direction : please consult us.
Exemple 1 - Arrêt en position ouverture et fermeture sur contact fin de course avec limiteur d'effort en sécurité
avec réarmement. Schéma valable pour toute la gamme SD sauf OA monophasés pré-câblés (voir exemple 2).
Pour les servomoteurs modèle OA, non équipés de limiteurs d'effort : partie A du schéma seulement./
Example 1 - Stop on travel limit switch on closing and opening directions, torque limit switch in safety action with
manual reset. Diagram valid for the entire SD range excepted the pre-wired one phase OA model (cf. example 2).
For OA actuators, not equipped with torque limit switch : side A of the diagram only.
Servomoteur /
Actuator
EXEMPLES DE REALISATIONS DE COFFRETS DE COMMANDE /
CONTROL PANEL SAMPLE DESIGN
Les servomoteurs sont représentés en position médiane / Actuators are represented in an intermediate position
Exemple 2 - Servomoteurs OA monophasés pré-câblés - Arrêt en position ouverture et fermeture sur fin de course /
Example 2 - Pre-wired one phase OA actuators - Stop on travel limit switch on both opening and closing directions
8

1. SAFETY INFORMATION
This device complies to current applicable safety standards.
Installation, maintenance and use of this apparatus will have to be done by
skilled and trained staff only.
Please read carefully the whole document prior to mounting and starting-up.
2. ASSEMBLY
Actuator should be secured directly to the valve using proper bolts or via a
proper interface.
After assembly, the actuator can operate in any position. However, cable
glands should not be oriented upwards (loss of water tightness) and the
motor will preferably not be positioned at the bottom (potential internal
condensation trap)
Note 1 : do not handle the actuator by handwheel, it could damage the
gearworm.
Note 2 : if the actuator was delivered mounted on the valve, the basic settings
should have been done. In this case, refer to § 3,4 and 9 only.
Note 3 : see §.9 for details on storage precaution prior to starting-up.
3. HANDWHEEL OPERATION AND DECLUTCHING
In general, the handwheel does not turn during electrical operation. Even if
turning, the solid handwheel does not have any protruding part and therefore
does not present any risk of any kind for the operator. Moreover, for the
actuators with the highest torque, the torque limit system brings an additional
level of protection.
OA models :
These actuators are equipped with a manually declutchable handwheel.
To operate manually the actuator, turn while pulling the handwheel in order to
mechanically engage it.
To declutch the handwheel, just push it back towards the actuator body.
AS100/AS200/AS400/SRA/SRC/ASM models :
These actuators are provided with an automatic declutching handwheel, with
motor drive priority. In order to operate manually the actuator, turn the arrow
of the handwheel clutch button in front of the triangular sign on the housing
(it might be necessary to turn the handwheel by a few degrees to release the
claws). When the motor starts, it returns automatically into declutched
position.
OAP/OA15/ASP/AS50/AS80 models :
Some of these actuators are equipped with declutchable intermediate gears.
By moving the clutch lever, the motor is physically disengaged from the
gears. Once the manual handwheel operation has been completed, do not
forget to clutch the motor back. Otherwise, once started-up, it would run and
heat up until the motor thermal protection switch closes. If repeated, these
conditions can generate a motor breakdown .
4. ELECTRICAL CONNECTIONS AND PRELIMINARY TESTS
If the actuator is equipped with INTEGRAL, MINIGRAL or MINIGAM
commands, please report to the specific documentation for wiring details.
Otherwise, all components of the actuator are wired to a common terminal
strip.Remove the cover and pass the cables through the cable glands (M20).
Refer to the wiring diagram for details on the terminals numbering system.
Both torque and travel limit switches must be integrated into your control
9
AS100/AS200/AS400/SRA/SRC/ASM
WARNING
For explosionproof actuators, please also read carefully the special
instructions TMS1132 prior to mounting and starting-up

system (see wiring examples) in order to prevent potential damage to the
actuator or valve.
The following points must be checked :
a) Make sure that power supply voltage is in accordance with the data
engraved on the actuator nameplate,
b) Check that all cable glands are correctly tightened,
c) Move the valve manually to an half-open position,
d) Operate an electrical opening and check that the motor rotates in the right
direction. Press manually on the "OPEN" travel limit switch ; the motor
should stop.
In the same way, check that the closing electrical command as well as the
"CLOSED" travel limit switch are working correctly,
e) All models except OA : operate an electrical opening. Press manually on
the "OPEN" torque limit switch ; the motor should stop.
In the same way, operate an electrical closing check that the "CLOSED"
torque limit switch is working correctly,
If any misfunction was detected at this stage, please check the overall wiring.
For safer working conditions, we recommend that the power supply now be
switched off especially if the actuator output max. torque exceeds 300 N.m.
5. SETTING OF MECHANICAL STOPS AND TRAVEL LIMIT SWITCHES
Mechanical stops description and function (1/4 Turn only) :
These items avoid any over-travelling during handwheel operations. The
stops can be positioned either on the actuator itself or on the 1/4 Turn worm
gearbox if any.
Actuators and gears are supplied and tested for a 90° operation. Fine
adjustment of the stop screws position is possible within a limit of ± 2°
maximum.
Travel limit switches description and function :
The cams operating the limit switches are on a cylindrical block which does
not require any disassembly. Each cam can be set independently of the
others. The white and black cams are for open and close travel limits. The
other ones are for optional additional limit switches (2 or 4).
How to operate the cams :
a) Put a screwdriver in the slot of the button encircled by the same color as
the cam to be set,
b) Press lightly to disengage the cam of locked position,
c) By turning the screwdriver rotate the cam to the position in which it can
trip the limit switch,
d) Remove screwdriver and ensure that the button has come back to its
original position, thus locking the cam in chosen place.
Procedure of mechanical stops and travel limit switches setting :
a) Loosen stop screws by 2 turns (1/4 Turn only).
b) Manually drive the valve to the closed position. For the 1/4 Turn devices,
if mechanical stops are reached before the valve closing is completed, it
means that the 2° maximum adjustment tolerance has been exceeded ;
do not try to go beyond this limit.
c) Set the cam of the "CLOSED" travel limit switch.
d) Turn stop screws clockwise to the mechanical contact, reloosen 1.5 turn,
and secure by lock nut (1/4 Turn only).
Proceed in the same way in open position.
Perform complete electrical valve opening and closing operations. It is
mandatory that the motor stops on the travel limit switch and not on the
mechanical stop (check available extra travel to the stop with handwheel).
10

6. SETTING OFTORQUE LIMIT SWITCHES
IMPORTANT : the torque limit switch design of BERNARD actuators gives a
short duration contact only. On request, relays holding this contact
maintained can be fitted into the actuator.
Actuators are set and tested in accordance with the torque stated on orders.
If no torque is specified, the actuator is supplied with torque springs set to the
maximum output (refer to our catalogue technical datasheets).
If necessary, this torque setting can be readjusted by rotating the nuts which
compress the torque springs. So the torque can be increased or decreased
by tightening or loosening the nuts. Please consult us.
7. POSITION FEEDBACK POTENTIOMETER (OPTION)
The potentiometer used for actuator signal feedback is driven by the travel
cam block system.
The potentiometer has no mechanical stop and has a non-resistive area
(dead zone) at both the beginning and end of track.
0% position corresponds to a closed valve. 100% to an open valve.
Circuit board mounted version
To mount the potentiometer device on the switch plate, clip it without the
position indicator on the camblock and screw it on the support column. Screw
the position indicator back.
Setting of potentiometer zero is achieved thanks to the "0% postion" screw.
Drive the actuator to the closed position.
Resistance value is measured between terminals 16 and 17.
Hold the pinion located just under the plate with the "0% position" marking
while driving the potentiometer screw. Adjust the potentiometer so that the
resistance value exceeds 0 Ohm and regularly increases then turn
backwards to reach a value as close to 0 Ohm as possible.
Drive the actuator to the open position and write down the resistance value
corresponding to the 100% position.
Come back to the closed position and check that, for the 0% position, the
resistance shows a close to zero repeatable value.
On support column mounted version (OA type of actuactors)
To mount the potentiometer device, screw the support column on the
mounting plate and engage the driving pinion into the camblock wheel.
To adjust the potentiometer resistance value, loosen the nut with the wrench
and rotate potentiometer until the signal requested is archieved.
To set the 0%, drive the actuator to the closed position.
Resistance value is measured between terminals 16 and 17.
Rotate the potentiometer so that the resistance value exceeds 0 Ohm and
regularly increases then turn backwards to reach a value as close to 0 Ohm
as possible.
Retighten nut after setting.
Drive the actuator to the open position and write down the resistance value
corresponding to the 100% position.
Come back to the closed position and check that, for the 0% position, the
resistance shows a close to zero repeatable value.
Note : If actuator is equipped with 2 potentiometers, each potentiometer is set
independently of the other.
Signal inversion :
To inverse the signal variation direction, invert potentiometer wires on the
actuator terminal board (e.g. for a connection on 16/17/18, invert 16 and 18).
11

8. "TAM" POSITION TRANSMITTER (OPTION)
TheTAM transmitter delivers a 0/4 to 20 mA signal linearly proportional to the
angular position of the valve.
Electric connections
Refer to the wiring diagram supplied with the actuator. See also some typical
wiring examples below.
FIltered or stabilised power supply should be provided within the 12 to 32
VDC range.
Maximum admissible ohmic load values are given in the table :
Signal direction inversion
The TAM transmitter, when supplied with a standard actuator, provides a
signal that rise from close position to open position, the standard opening
direction being counter-clockwise.
If an opposite signal variation is required, simply move 2 jumpers on the
board near the potentiometer.
Direct signal : jumpers on 1-3 and 2-4
Reversed signal : jumpers on 1-2 and 3-4
Settings
Connect a milliampermeter at the place of burden.
- Always start by adjusting the 0/4mA.
- Drive actuator to the position corresponding to the 0/4 mA (closed in
standard),
- Hold the pinion located just under the plate with the "0% position" marking
while driving the potentiometer screw. Adjust the potentiometer so that the
output current reaches a minimum value. Turn backwards until the current
value regularly increases then turn backwards again and stop as soon as the
minimum value determined here above has been reached.
The potentiometer is then positioned at the very beginning of its track.
- Then, use the TAM adjustment screw marked as "0/4mA" to adjust the
current to a value as close to the 0/4 mA as possible.
- Drive actuator to the position corresponding to the 20 mA (open in
standard),
- Turn the screw marked "20mA" in order to read exactly 20 mA on the
milliampermeter.
- Come back to the closed position and check that, for the 0% position, the
signal current shows a close to 0/4 mA and repeatable value.
12
24
30
150
750
1050
Energy Supply
DC (VOLT) Max. admissible load Ohm
12

9. MAINTENANCE AND STORAGE INSTRUCTIONS
Maintenance
If actuators is correctly mounted and sealed, no special maintenance is required. Check once a year function
of motor and make sure that switch compartment is condensation free. If environment is humid, we
recommend installation of an anti-condensation heater resistance and/or breathers, thus protecting electric
parts from alteration.
Actuators are lubricated with grease for about 100.000 operations. If the grease requires to be renewed, use
one of the products listed hereafter.
NOTE : When renewing the grease, first remove the integrality of the old one.
General characteristics of lubricant ; grease specifications only (not actuator) given for standard duty
conditions :
• Grease duty temperature : -30°C to +135°C,
• Penetration ASTM at +25°C : 265/295,
• Drop point : +180°C.
EQUIVALENT GREASE TABLE
(Normal conditions)
Storage
The actuators includes electric equipment as well as grease lubricated gear stages. In spite of the
weatherproof enclosure, oxydising, jamming and other alterations are possible if actuator is not correctly
stored.
Actuators stored in a stock room
a) The actuators should be stored under a shelter, in a clean and dry place and protected from wide
temperature variations. Avoid placing the actuators directly on the floor.
b) For actuators equipped with an heating resistance, it is recommended to connect and power supply it
especially if the storage area is humid (standard 230 VAC, unless other specification).
c) Check that the temporary sealing plugs of the cable entries are well in place. Make sure that the covers
and the boxes are well closed to ensure weatherproof sealing.
d) In the case of a valve with rising stem having a long stroke, verify that the protection tube is well mounted
on the actuator. If not, fix it with sealing paste.
Actuators installed but waiting for electrical connection
If a long period of time is expected between the actuator mounting and the electrical wiring works :
a) Visually check the tightness of electrical box cover and cable glands.
b) Cover the device with a plastic protective film.
c) For actuators equipped with an heating resistance, it is recommended to connect and power supply it
especially if the storage area is humid (standard 230 VAC, unless other specification).
Storage of actuators equipped with electronic components:
Long term storage of electronic components which are not in service increases the malfunction risk. This
practice is therefore highly unadvisable.
If a long term storage is absolutely necessary, we strongly recommend a revision of the electronic boards in
our factory before actuator usage.
Control after storage :
a) Visually check the electric equipment,
b) Operate manually the microswitches, buttons, selectors, etc., to insure the correct mechanical function,
c) Operate apparatus manually,
d) Verify the correct grease consistency,
e) For actuators equipped with grease nipple, remember to complete with some fresh grease.
13
TOTAL FINA ELF SHELL MOBIL ESSO
MULTIS COMPLEX EP2 ALVANIA EP2 MOBILUX EP2 BEACON EP2

AUSTRALIA PEGLER BEACON AUSTRALIA Pty Ltd
[email protected] 3, corporate avenue
ROWVILLE, VICTORIA 3178
Tel : + 61 3 9765 6111
Fax : + 61 3 9765 6165
AUSTRIA IPU ING PAUL UNGER
[email protected].at Hardtmuthgasse 53
1100 WIEN
Tel : [phone]
Fax : [phone]
BELGIUM BERNARD BENELUX SA
christian.baert@ bernard-benelux.com Rue Saint-Denis, 135
1190 BRUXELLES
Tel : [phone]
Fax : [phone]
BRAZIL JCN
[email protected] Av. Mutinga, 3188 - Pirituba
CEP 05110-000 Sao Paulo SP
Tel : [phone]
Fax : [phone]
CHINA TADELLA LIMITED
[email protected] B701, Hong-an mansion,
www.tadella.com 188 Chanoei Street, Dongcheng District,
BEIJING - CHINE 100010
Tel : [phone] / 0602
Fax : [phone]
CZECH REPUBLIC FLUIDTECHNIK BOHEMIA s.r.o.
[email protected] Olomoucka 87
627 00 Brno
Tel : [phone]
Fax : [phone]
DENMARK ARMATEC A/S
[email protected] Mjolnersvej 4-8
www.armatec.dk DK 2600 Glostrup
Tel : [phone]
Fax : [phone]
FINLAND OY SOFFCO AB
[e-mail] Karapellontie 11
www.soffco.fi FIN-02610 ESPOO
Tel : [phone]
Fax : [phone]
GERMANY DEUFRA GMBH
[email protected] Kasinostrasse 22
www.deufra.de 53840 TROISDORF
Tel : [phone]
Fax : [phone]
GREECE PI&MS
[email protected] 3 Pendelis Str. Pallini
153 51 Athènes - Hellas
Tel : [phone]
Fax : [phone]
HUNGARY APAGYI TRADEIMPEX KFT
[e-mail] 1145 Budapest
Stefania u. 63/c.
Tel : [phone]
Fax : [phone]
INDIA INSTRUMENTATION LTD
[email protected] Kanjikode West 678623
PALGHAT-KERALA
Tel : [phone] / 56 61 28
Fax : [phone] / 56 62 40
ITALY BERNARD SERVOMOTORI
info.ser[email protected] Via Giuseppe di Vittorio 1
20017 MAZZO DI RHO (MI)
Tel : [phone]
Fax : [phone]
JAPAN BERNARD JAPAN
[e-mail] c/o Pechiney Japan
29 Fl. Shinjuku Mitsui Bldg
2-1-1 Nishi Shinjuku, Shinjuku-ku, Tokyo
163-0429 JAPAN
Tel : [phone]
Fax : [phone]
KOREA (Rep of) HUMAN INFRASTRUCTURE TECH.
[email protected] 3 Fl. SungWon Building
www.humanitc.com 813-1 Bangbae-Dong, Seocho-Gu
SEOUL 137-832
Tel : [phone]
Fax : [phone]
MALAYSIA ACTUATION & CONTROLS ENGINEER
[email protected] 7, Jalan Bayu 2/5 - Taman Perindustrian.
Tampoi Jaya - 81200 JOHOR BAHRU
Tel : [phone]
Fax : [phone]
MIDDLE-EAST BERNARD MIDDLE-EAST
[email protected] Villa N°5-P.O. box 34079, 39b Street
Al Jaffliya Compound, Al Jaffliya
DUBAI - U.A.E.
Tel : [phone]
Fax : [phone]
THE NETHERLANDS BERNARD BENELUX NV
[email protected] Sophialaan 5
3542 AR UTRECHT
Tel : [phone]
Fax : [phone]
NORWAY FAGERBERG NORGE a.s
[email protected] Pancoveien 28
www.fagerberg.no 1522 GRESSVIK
Tel : [phone]
Fax : [phone]
POLAND MARCO
[email protected] Ul. Ksiezycowa 1
01-934 WARSZAWA
Tel : [phone]
Fax : [phone]
PORTUGAL PINHOL, GOMES & GOMES LDA.
import.expor[email protected] Caminho dos Confeiteiros, 41 - 41 A
Portela de Carnaxide
2790-051 Carnaxide
Tél : [phone]
Fax : [phone]
SINGAPORE ACTUATION &CONTROLS ENG.(ASIA)
[email protected] Block 2 Bukit Batok Street 24
N°07-19 Skytech
SINGAPOUR 659480
Tel : [phone]
Fax : [phone]
SOUTH-EAST ASIA BERNARD SOUTH-EAST ASIA
[email protected] Liaison office Thailand
Bangkok 10110 Thailand
Tel : [phone]
Fax : [phone]
SPAIN BERNARD SERVOMOTORES
[e-mail] C/ Valentin Beato, 11 - 1°D
28037 MADRID
Tel : [phone]
Fax : [phone]
SWEDEN G. FAGERBERG AB
peter[email protected] Postbox 12105
www.fagerberg.se 40241 GOETEBORG
Tel : [phone]
Fax : [phone]
SWITZERLAND MATOKEM AG
[e-mail] Binningerstrasse 86
www.matokem.com CH - 4123 ALLSCHWIL
Tel : [phone]
Fax : [phone]
TURKEY CIMTEK A.S.
[email protected] Genclik Caddesi N°9 Isiklar Binasi
TANDOGAN
06570 - ANKARA
Tel : [phone]
Fax : [phone]
UNITED ARABS EMIRATES EMIRATES HOLDINGS
[email protected] P.O. Box 984
ABU DHABI
Tel : [phone]
Fax : [phone]
UNITED-KINGDOM ZOEDALE Plc
[email protected].uk Stannard Way / Priory Business Park
www.zoedale.co.uk BEDFORD MK44 3WG
Tel : [phone]
Fax : [phone]
USA BERNARD CONTROLS Inc
[e-mail] 15740 Park Row, Suite 100
www.bernardcontrols.com HOUSTON - TEXAS 77084
Tel : [phone]
Fax : [phone]
L. BERNARD 4 rue d'arsonval - BP 91 - 95505 GONESSE. France
Tel. [phone] - Fax [phone]
E-mail : [email protected] - Internet . http://www.bernard-actuators.com
14

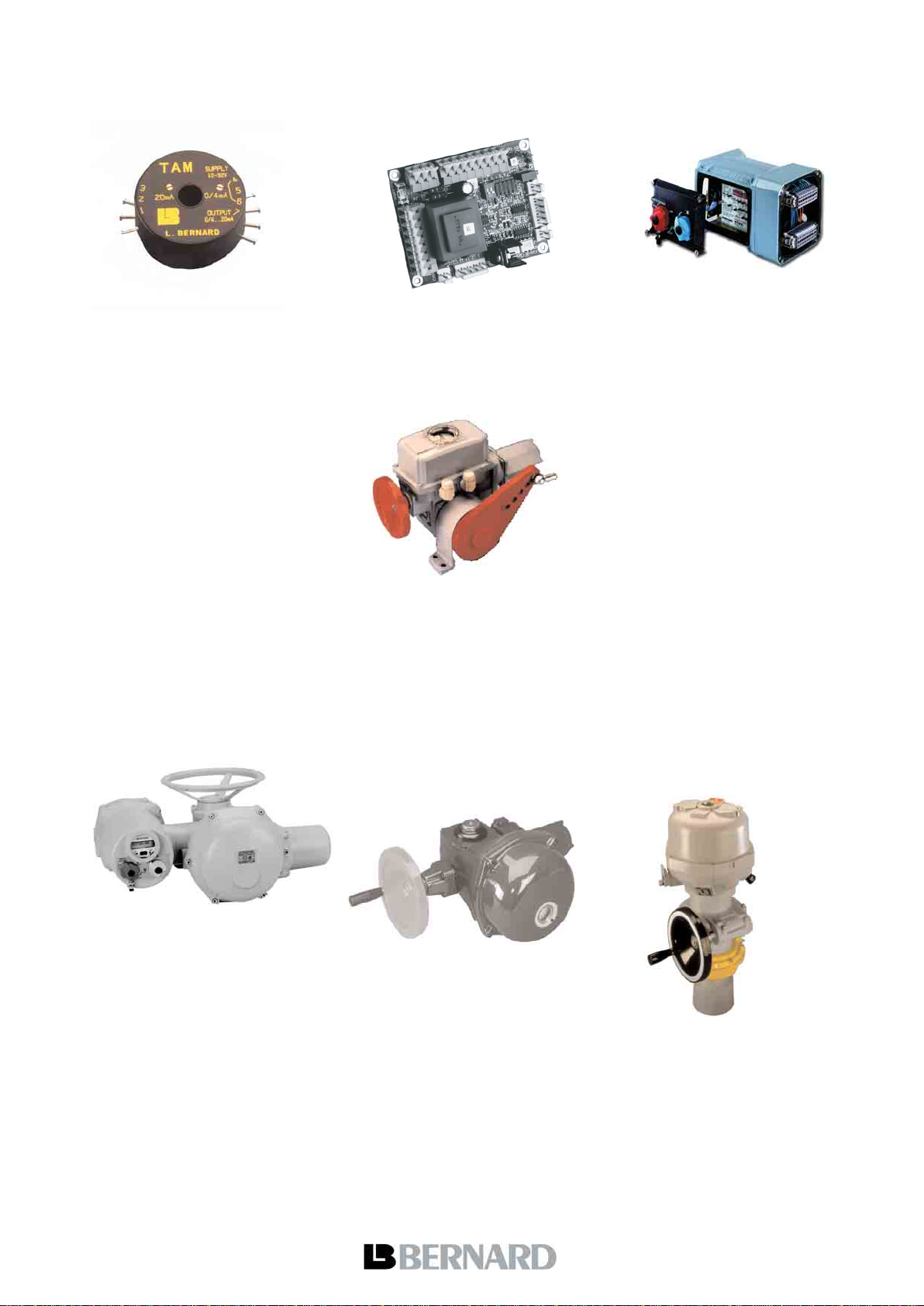

Accessoires de la gamme SD / SD Range accessories
Autres gammes de produits / Other products ranges
FQ
Sécurité positive à retour par ressort
Failsafe spring-return actuators
Catalogue n° 105
Régulation / Modulating
Précision & usage intensif
High duty & precision
Catalogue n° 103
ST Intelli+
Servomoteurs multi-tours intelligents
Multi-turn intelligent actuators
Catalogue n° 114
TAM
Transmetteur de position
Position Transmitter
MINIGAM - MINIGRAL +
Commande électronique monophasé
One phase actuator electronic controls
INTEGRAL +
Commande électronique
Electronic controls
Systèmes à bielle
Lever systems
L. BERNARD 4 rue d'arsonval - BP 91 - 95505 GONESSE. France
Tel. [phone] - Fax [phone]
E-mail : [email protected] - Internet . http://www.bernard-actuators.com
