Bisonte TIG-200 User manual

INVERTOR SUDURĂ (CONTROL IGBT - TRANZISTOR
BIPOLAR CU PORȚI IZOLATE, SURSĂ DE ALIMENTARE
DE CURENT CONTINUU PENTRU SUDURĂ), pg. 6
PURE INVERTER WELDER (POWER IGBT CONTROLIED ,
DC WELDING POWER SOURCE), pg. 18
TIG-200 / TIG-250 / TIG-300
Manual de utilizare
User’s Guide
Italia Star Com Due S.R.L.
Autostrada Bucuresti-Pitesti, km. 13/2, Loc. Chiajna, IF
004/021.433.03.27 inf[email protected] www.italiastar.ro

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27
CERTIFICAT DE GARANTIE
ADRESA: ................................................
Seria AA Nr. ___________
Nume marca produs:_______________________
Model : _________________________________
Seria nr.:________________________________
Accesorii:________________________________
Vanzator:________________________________ Semnatura
si stampila: _____________________
Cumparator:_____________________________
Adresa :_________________________________
Data cumpararii: __________________________ Semnatura/
stampila: ___________________________
DISTRIBUITOR: ........................................
NUME: ....................................................
1. Termenul de garantie este de 24 luni de la data cumpararii produsului si respectiv ale
accesoriilor standard aflate in componenta sa (cumparate simultan cu produsul, cele fara de
care aparatul nu poate functiona).
2. Garantia se acorda conform legislatiei romane in vigoare la data cumpararii, se aplica numai
daca aparatul este folosit corespunzator (in concordanta cu instructiunile de folosire) si este
valabila numai insotita de factura de cumparare si certificatul de garantie, ambele in original.
3. In cazul defectarii in conditii normale de utilizare, pe durata perioadei de garantie,
produsul se va repara gratuit, la sediile mentionate in acest certificat.
4. Prezentul produs are in componenta subansamble electronice si mecanice diverse, care
necesita respectarea cu strictete a conditiilor de manipulare, transport, pastrare, exploatare,
intretinere si reparatie prevazute in manualul de utilizare.
5. Situatii care duc la iesirea din garantie a produsului:
· Nerespectarea conditiilor de manipulare, transport, pastrare, instalare, punere in functiune,
exploatare si intretinere prevazute in manualul de utilizare sau in conditii ce contravin
standardelor tehnice din Romania;
· Documentele de garantie nu sunt prezentate, au fost deteriorate / modificate sau sunt ilizibile;
Prin prezenta confirm ca am primit produsul in perfecta stare de functionare
impreuna cu ghidul de utilizare in limba romana si am luat la cunostiinta ca prezentul
certificat de garantie este valabil numai insotit de factura de achizitie si de bon fiscal sau
chitanta. Daca produsul nu este insotit de prezentul certificat sau garantia este expirata
sau anulata de catre service din cauza utilizarii in conditii anormale conform paragrafului
5, reparatia se va efectua cu acordul meu contra cost.
Conditii de acordare a garantiei
2

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27
TRANSMISIBIL
Service Autorizat
Nume:_______________________
Adresa: ______________________
Telefon: ______________________
e-mail: _______________________
· Aparatul prezinta deteriorari cauzate de accidente mecanice, lovituri, socuri, patrunderi de
lichide, expuneri la foc, utilizare gresita sau neglijenta, schimbari ale starii aparatului, pastrarea
in conditii improprii – functionarea repetata in regim de mari diferente de temperatura care
cauzeaza fenomenul de “condens” intern, expunerea excesiva la umezeala sau radiatii solare,
neglijenta in utilizare;
· Produsul a fost utilizat impreuna cu alte accesorii in afara celor recomandate de producator ·
6. Pierderea certificatului de garantie determina iesirea din garantie a produsului.
7. Necompletarea sau completarea incorecta a certificatului de garantie atrage dupa sine
raspunderea vanzatorului.
8. Perioada de garantie se prelungeste cu timpul scurs de la data predarii produsului la
service, pana la data repunerii in stare de functionare a produsului. Prelungirea termenului
de garantie se inscrie pe certificatul de garantie.
9. Durata medie de utilizare a produsului este de 4 ani. Italia Star Com Due asigura contra
cost, reparatii in afara perioadei de garantie, sau daca produsul a iesit din garantie, pe toata
durata medie de utilizare a produsului.
10. Cumparatorului i-a fost probata functionarea corespunzatoare a produsului si i s-a explicat
modul de utilizare.Cumparatorul a verificat inventarul de livrare al produsului inclusiv existenta
manualului de utilizare in limba romana. Cumparatorul a luat la cunstinta de integritatea suruburilor si
sigiliilor produsului.
11. In cazul defectarii produsului, cumparatorul va trebui sa se prezinte la unul dintre
sediile si punctele de service specificate in prezentul certificat. In cazul in care in clientul nu
domicilieaza in acelasi oras cu unul dintre punctele de service mentionate pe certificat,
clientul trebuie sa mearga la magazinul de unde a achizitionat aparatul, vanzatorul avand
obligatia sa completeze procesul verbal de predare–primire, sa mentioneze defectiunile
reclamate, sa trimita produsul printr-un curier rapid (RoExpress, Cargus, Speed Curier, etc.)
catre unul dintre punctele de service specificate in certificat si sa achite taxele necesare
transportului.
12. Garantia furnizata nu afecteaza drepturile statuale ale consumatorului prin legislatia
aplicabila in vigoare ( legea 449/2003; OG 21/1992) si nici drepturile consumatorului in
raport cu dealer care decurg din contractul de vanzare cumparare.
13. Garantia se acorda in limita urmatoarelor ore de functionare:
- Motoare diesel / benzina ce functioneaza la 3000 rpm - 1000 ore
- Motoare diesel ce functioneaza la 1500 rpm - 2000 ore
* Cu obligativitatea respectarii programului de intretinere si mentenanta specificat in
manualul de utilizare.
* Periile colectoare nu fac obiectul garantiei, acestea fiind consumabile.
*CERTIFICATUL DE GARANTIE NU ESTE
3

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 4
DECLARATIE DE CONFORMITATE
Adresa: - Address: No. 11, Jinyun Road, Beibei District, Chongqing, China
CUT-40 CUT-60
INVERTOR SUDURĂ
PURE INVERTER
WELDER
Seria / Nr
Serial number
2014/35/EU
In conformitate cu toate conditiile cerute de
Complies with the provisions of the Directive
EN IEC 60974-1:2018+A1:2019
EN 50445: 2008
Totodata sunt aplicate urmatoarele norme armonizate
The following national technical standards and specifications
have been used
Emis la - Emitted at:Semneaza - Signs:
10.08.2020 Paulson Wei
Technical Director
Producator si titularul fisei tehnice: - Manufacturer and holder of the technical file:
Chongqing Cameo Gasoline Engine CO., LTD.
Prin prezenta declaram ca echipamentul - Herewith we declare that the machine
Acest document reprezinta traducerea din limba engleza a a certificatului CE emis de producator, care se gaseste
in manualul de utilizare al echipamentului
This document is a translation from English of the CE certificate issued by the manufacturer, which is found in the
user manual of equipment.
CUT-80 CUT-100
DECLARATION OF CONFORMITY
CUT-120
MMA-160 MMA-200 MMA-250
TIG-200 TIG-250 TIG-300
MMA-140 MMA-300

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 5

Sfaturi de siguranță!
Electrocutare: poate fi fatală!
•Montați cablul de împământare conform standardului.
• Este interzisă atingerea componentelor electrice direct cu părți ale corpului, mâini umede, sau
mănuși umede.
• Asigurați-vă că atât dumneavoastră cât și locația de lucru sunteți izolați în mod corespunzător.
• Asigurați-vă că activitatea dumneavoastră se desfășoară în siguranță.
Fumul - poate fi dăunător sănătății.
• Feriți-vă de fum.
• În timpul sudurii, vă rugăm să aerisiți bine zona și să evitați să inspirați noxele
produse.
Arcul electric - poate fi dăunător ochilor și pielii
• Pentru a vă proteja ochii și pielea, utilizați o mască de sudură și haine corespunzătoare de protecție.
• Utilizați un panou sau o cortină adecvate pentru a împiedica alte persoane să privească direct la
arcul electric.
• Stropii de sudură pot provoca un incendiu, vă rugăm să vă asigurați că în apropierea locului de
muncă nu există elemente inflamabile.
Zgomote - un zgomot puternic poate fi dăunător auzului.
• Vă rugăm să purtați echipamente corespunzătoare pentru protejarea
auzului.
• Avertizați persoanele din jur despre posibilele vătămări cauzate de
zgomot.
Deteriorare: solicitați asistența unor persoane calificate
• În cazul în care aveți probleme în configurarea aparatului sau în utilizarea acestuia, vă rugăm să
consultați mai întâi acest manual.
• În cazul în care și după citirea acestui manual nu înțelegeți anumite operații, vă rugăm să luați
legătura cu furnizorul dumneavoastră, sau cu producătorul, pentru a obține asistență din partea
unor persoane calificate.
Utilizarea acestui aparat poate duce la rănirea dumneavoastrăsau a altor persoane în timpul sudurii, vă
rugăm săluați toate măsurile de protecție înainte de a începe sudura. Pentru mai multe detalii,
vărugăm săcitiți ghidul operatorului.
Avertizare!
În timpul utilizării acestui aparat, folosiți elemente de protecție
împotriva scurgerilor de curent!!!
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 6

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 7
Despre aparat
Prezentarea produsului.
★Tehnologie avansată IGBT (Insulated-Gate Bipolar Transistor).
△Invertor de înaltă frecvență, reduce semnificativ greutatea și dimensiunea aparatului.
△Cantitatea redusă de oțel și cupru utilizată la fabricarea echipamentului îmbunătățește în mod
semnificativ eficiența și reduce consumul de energie.
△Frecvența de comutație este mai mare decât frecvența audibilă, acest aparat aproape elimină
zgomotul în funcționare.
★Mod avansat de comandă.
△Strategie avansată de comandă. Îmbunătățește în mod semnificativ modul de funcționare al
aparatului. Tehnologie bună de sudură.
△Adaptare completă la electrozi de sudură rutilici, bazici, inox, fontă, dar si în mediu protector, cu
argon (sudura TIG).
△Datorită funcției de inițializare facilă a arcului, se produc puține scântei, iar curentul este stabil, etc.
★Viitorul aparatelor de sudură din gama MMA (Manual Metal Arc welding).
△Aparate eficiente, oferă economii de energie, arc stabil, parametrii de sudură care pot fi
controlați cu ușurință, tensiune ridicată în gol și compensare bună a puterii, gamă largă de
utilizare, poate fi utilizat la înălțime și în spații deschise, la lucrări la interior și la exterior.
★Formă si design deosebite.
△Structură frumoasă și elegantă.
△Panoul frontal și cel posterior sunt realizate din plastic de înaltă rezistență,
garantează funcționarea corespunzătoare a aparatului în cazul unor lovituri sau a
căderii.
△Proprietăți excelente de izolare.
Îi invităm pe toți să utilizeze produsele noastre și să ne ofere
sugestii utile!
Avertizare!
Acest echipament este utilizat cu precădere în industrie.Echipamentul
creează interferențe radio, motiv pentru care operatorul trebuie să
ia măsurile necesare de prevenție.

Date tehnice
Model
Parametri TIG-250 TIG-300
Tensiune de alimentare (V) AC 230V±15% AC 380V±15%
Modalitate de rectificare IGBT IGBT
Tensiunea în gol (V) 52
65
Domeniul de reglare
a curentului de ieșire
(A) TIG 15-250A 15-300A
Domeniul de reglare
a curentului de ieșire
(A) MMA 30-190A 30-230A
Curentul nominal de ieșire
(A) / Tensiunea nominală (V)
TIG 190A/17,6V 230A/19,2V
Curentul nominal de ieșire
(A) / Tensiunea nominală (V)
MMA
180A/27,2V 220A/28,8V
Reglarea întârzierii
gazului (S) 0~5 0~5
Regim nominal (%) 60 60
Modalitatea de inițiere
a ARCULUI Înaltă frecvență Înaltă frecvență
Eficiență (%) 85 85
Factor de putere 0,7 0,75
Nivelul de izolare H H
Nivelul de protecție IP21S IP21S
Greutatea netă (kg) 6,5 10
Dimensiuni（mm）450 x 270 x 345 505 x 270 x 410
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 8

Declarații referitoare la instalare
Acest aparat are funcția de compensare a tensiunii. Aparatul poate funcționa normal în condițiile modificării tensiunii cu
o valoare de până la 15% din tensiunea nominală.
Pentru a reduce căderile de tensiune în cazul în care se utilizează cabluri de alimentare lungi, vă recomandăm să utilizați
cabluri de alimentare cu o secțiune mare a firului. În cazul în care cablul de alimentare este prea lung, acest lucru poate
influența arcul electric și alte funcții, motiv pentru care vă recomandăm să utilizați lungimea recomandată de cablu.
1. Asigurați-vă că gurile de aerisire nu sunt acoperite sau blocate.
2. Conectați în mod corespunzător carcasa la circuitul de alimentare cu un cablu a cărui secțiune este de cel puțin 6 mm
Metodă: conectați punctul de împământare din partea din spate a aparatului la circuitul de împământare, sau asigurați-vă
că punctul de împământare al circuitului de alimentare este conectat în mod corespunzător. Din motive de siguranță
puteți utiliza simultan ambele metode.
3. Conectați cleștele de masă și cablul de împământare în mod corespunzător, conform imaginii de mai jos. Mai întâi,
asigurați-vă că cleștele de masă este conectat în mod corespunzător la cablu și că acesta este conectat la rândul său la
conectorul rapid, apoi conectați conectorul rapid la priza polului negativ „-”. Rotiți mufa în sensul acelor de ceasornic.
4. In cazul utilizării funcției ARC, trebuie să conectați ștecherul circuitului de retur la mufa polului pozitiv „+”, rotiți
ștecherul în sensul acelor de ceasornic, și prindeți piesa de prelucrat cu cleștele de masă.
5. In cazul utilizării funcției TIG, trebuie să cuplați conectorul integrat pentru gaz și curent al pistolului de sudură la
interfața de pe panoul frontal, rotiți conectorul complet în sensul acelor de ceasornic. Iar conectorul comutabil al
pistolului de sudură trebuie să fie cuplat în mod ferm în poziția corespunzătoare pe panoul frontal. Vă rugăm să
consultați imaginea de mai jos.
(Diagramă de instalare pentru TIG250)
6. Aveți grijă la polaritatea cablurilor de alimentare! Aparatul de sudură cu curent continuu poate fi conectat în două moduri:
polaritate normală și polaritate inversă;
Polaritate normală: conectați cleștele de sudură la polul negativ, piesa de prelucrat la polul pozitiv.
Polaritate inversă: conectați cleștele de sudură la polul pozitiv, piesa de prelucrat la polul negativ.
Selectați metoda de conectare în funcție de cerințele procesului, în cazul în care selectați metoda incorectă de conectare,
acest lucru va duce la formarea unui arc instabil, a unor scântei de mari dimensiuni, a unei suduri necorespunzătoare, etc. În
momentul în care se produc aceste fenomene, vă rugăm să inversați polii.
7. Conectați cutia de distribuție corespunzătoare în funcție de tensiunea de alimentare a aparatului de sudură. Nu alimentați
aparatul cu o tensiune incorectă. Asigurați-vă că deviațiile tensiunii de alimentare se află între limitele acceptabile.
În cazul în care piesa de prelucrat se aflăla o distanța prea mare de aparatul de sudură(50-100 m),
cablul secundar (cablul de sudurăși cablul de masă) este mult mai lung. În acest caz, selectați un cablu cu o
secțiune mai groasăpentru a reduce căderile de tensiune.
(3 faze ~ 380V)
Cilindru de argon
Pistol de sudură Piesă de tăiat
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 9

Operare

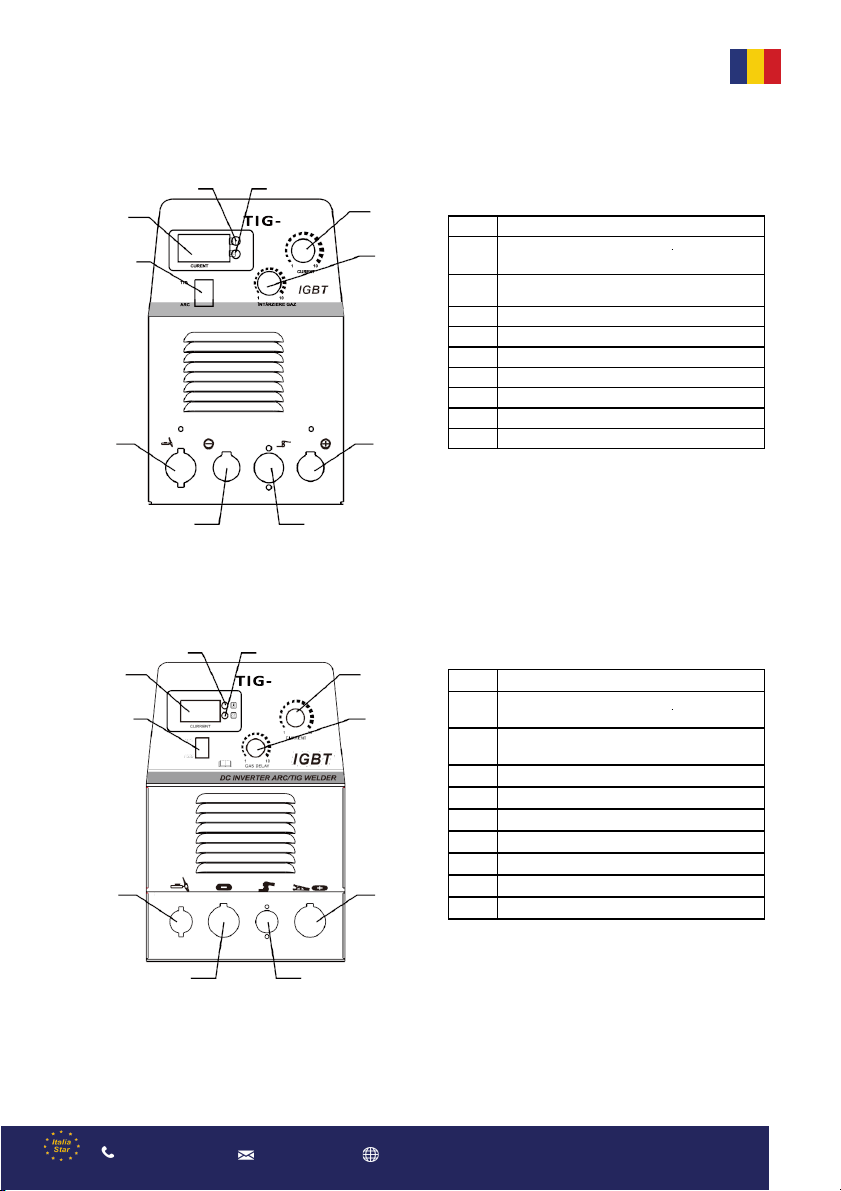

Prezentarea panoului TIG-250
Prezentarea panoului TIG-300
3 4
1 5
2 6
IANPVAERRATTO RDEDS C UPDEUNRTĂRT UIGARC/
7 8
9 10
1Butonul de control a curentului
2Comutator de selecție pentru sudură
manuală/ arc cu argon
3Lampă indicatoare pentru supra-
încălzire
4Lampă indicatoare pentru supra-curent
5Reglarea curentului de sudură
6Reglarea curentului de impuls
7Terminal de ieșire integrat gaz-electric
8Terminal pozitiv de ieșire
9Capăt conector negativ de ieșire
10 Conector de aer
3 4
1 5
2 6
7 8
9 10
1Butonul de control a curentului
2Comutator de selecție pentru sudură
manuală/ arc cu argon
3Lampă indicatoare pentru supra-
încălzire
4Lampă indicatoare pentru supra-curent
5Reglarea curentului de sudură
6Reglarea curentului de impuls
7Terminal de ieșire integrat gaz-electric
8Terminal pozitiv de ieșire
9Capăt conector negativ de ieșire
10 Conector de aer
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 10

Funcțiile TIG
1. Poziționați butonul de pornire de pe panoul frontal în poziția „ON”, indicatorul de alimentare se va aprinde,
iar ventilatorul de răcire va porni.
2. Deschideți robinetul cilindrului de argon și reglați debitul de gaz la valoarea nominală standard (consultați
debitmetrul).
3. Apăsați butonul torței iar supapa electromagnetică va fi activată. În interiorul aparatului de sudură veți auzi
sunetul produs de descărcarea scânteilor de înaltă frecvență. Simultan, prin duza torței va ieși argon. Notă:
atunci când sudați pentru prima dată, trebuie să apăsați și să mențineți apăsat butonul timp de câteva secunde,
până când tot aerul din circuitul de gaz este eliminat, abia atunci poate începe operația de sudură. După
finalizarea sudurii, argonul va continua să iasă timp de câteva secunde, iar această funcție este special
concepută pentru a garanta protejarea în continuare a îmbinărilor sudate, înainte de răcirea acestora. Din acest
motiv, în timpul sudurii, pistolul de sudură trebuie să fie menținut în poziția de sudură o perioadă de timp după
întreruperea arcului.
4. Reglați factorul de atenuare a curentului și factorul de răsucire în conformitate cu cerințele pentru piesa de
prelucrat și parametrii de sudură.
5. Configurați curentul corespunzător de sudură în conformitate cu grosimea piesei de sudat.
6. Mențineți o distanță de 2-4 mm între electrodul de tungsten și piesa de sudat, apăsați butonul de comandă a
torței, între electrodul pistolului de sudură și piesa de sudat se va produce o descărcare electrică de înaltă
frecvență, după inițierea arcului, scânteia generată de aparat pentru inițierea arcului de înaltă frecvență va
dispărea imediat și poate începe sudura.
Funcțiile ARC/ MMA
1. Poziționați butonul de alimentare în poziția „ON”, pe afișaj este prezentată tensiunea, ventilatorul aparatului
va începe să funcționeze.
1. Utilizați un curent și o forță corespunzătoare grosimii piesei de prelucrat, a diametrului electrodului de sudură
și a cerințelor procesului.
2. Prindeți electrodul de sudură în cleștele de sudură, în acest moment aparatul este în pregătit pentru sudură
MMA.
Avertizare!
Toate aceste operații trebuie săfie efectuate în momentul în care aparatul nu este alimentat.
Ordinea corectăeste: conectarea cablului de sudurăși a cablului de masăla aparat, verificarea fixării
acestora, pornirea alimentării.
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 11

Atenționări și măsuri preventive
1. Circumstanțe
1) Operația de sudură trebuie să se desfășoare într-un mediu relativ uscat. Umiditatea aerului nu trebuie să depășească
90%.
2) Temperatura mediului înconjurător trebuie să fie cuprinsă între -10°C la 40°C.
3) Evitați utilizarea aparatului în ploaie sau în soare puternic, evitați intrarea apei în interiorul aparatului.
4) Nu utilizați aparatul într-un mediu care conține mult praf sau gaze agresive.
5) Evitați operațiile de sudură cu flux de gaz protector într-un mediu cu curenți puternici de aer.
2. Siguranță
1. Asigurați-vă că zona de lucru este ventilată în mod corespunzător.
Aparatul de sudură este ușor, iar structura acestuia este compactă. Curenții de înaltă intensitate generează
câmpuri electromagnetice. Datorită faptului că fluxul natural de aer nu este suficient pentru răcirea
componentelor, aparatul este echipat cu un ventilator axial care forțează trecerea aerului prin aparat.
2. Nu supra-solicitați aparatul!
Curentul de sudură este limitat în mod strict la curentul maxim admisibil pentru toate tipurile de regimuri de
funcționare. În timpul lucrului, nu depășiți sarcina pentru a preveni reducerea duratei de viață a aparatului de
sudură, sau deteriorarea aparatului.
3. Evitați supra-tensiunile!
Tensiunea de alimentare a aparatului de sudură este prezentată pe fișa cu datele tehnice principale. În condiții
normale de utilizare, circuitul de compensare automată a tensiunii poate garanta rămânerea curentului de sudură în
gama de valori admisibile. În cazul în care tensiunea de alimentare depășește valoarea admisibilă, acest lucru poate
duce la deteriorarea componentelor. Vă rugăm să acordați atenția necesară. 4. În partea din spate a aparatului se
găsește un șurub de împământare, care este marcat cu semnul de împământare. Înainte de utilizarea aparatului, vă
rugăm să conectați în mod corespunzător un cablu de împământare a cărei secțiune să fie de cel puțin 6 milimetri
pătrați, prin intermediul căruia să se descarce sarcinile statice, astfel încât să se prevină producerea accidentelor.
5. În cazul în care regimul nominal de funcționare este depășit în timpul funcționării, aparatul se va opri din
funcționare și va intra în modul de protecție. În acest caz, comutatorul de control pentru temperatură depășită va fi
declanșat iar aparatul se va opri din funcționare. Pe panoul frontal se va aprinde indicatorul de culoare roșie, însă
ventilatorul va continua să funcționeze pentru a răci aparatul. Atunci când indicatorul de culoare roșie se stinge,
temperatura va reveni la valorile normale, iar aparatul poate fi utilizat din nou.
Aceasta este o problemă care poate apărea în timpul sudurii.
Fenomenele prezentate mai jos sunt legate de accesorii, de materialul de sudură, de factorii de mediu, de sursa de
alimentare. Pentru a împiedica apariția acestor probleme, vă rugăm să încercați să schimbați factorii de mediu.
A. Inițierea cu dificultate a arcului electric, întreruperea cu ușurință a arcului electric.
1. Asigurați-vă că electrodul de sudură este de înaltă calitate. Un electrod de sudură de slabă calitate nu poate
satisface cerințele pentru o calitate ridicată a sudurii.
2. Electrodul de sudură care nu este uscat poate face dificilă inițierea arcului electric, și va duce la formarea unui arc
instabil.
3. În cazul în care utilizați un cablu de mari dimensiuni, acest lucru poate duce la o cădere de tensiune, motiv pentru
care vă recomandăm să utilizați un cablu mai scurt.
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 12

B. Curentul de ieșire nu poate ajunge la valoarea nominală.
Tensiunea de alimentare deviază față de valoarea nominală ceea ce va face ca curentul de ieșire să fie diferit de
valoarea reglată; în cazul în care tensiunea de alimentare este mai mică decât valoarea nominală, curentul de ieșire va
fi mai mic decât valoarea nominală.
C.Curentul este instabil în timpul sudurii.
Acest lucru se poate datora următorilor factori:
1.Tensiunea sistemului de alimentare s-a modificat.
2. Interferențe în sistemul de alimentare, sau generate de alte echipamente electrice.
D. Scântei de mari dimensiuni.
3. Curentul selectat este prea mare, iar diametrul electrodului este prea mic.
4. Polii pentru curentul de ieșire sunt conectați invers. În mod normal, polul de sudură trebuie conectat la polul
negativ de alimentare, iar piesa de prelucrat trebuie conectată la polul pozitiv. Vă rugăm să schimbați polii
pentru curentul de ieșire.
Întreținere
1). Curățați praful la intervale regulate cu aer comprimat uscat, în cazul în care aparatul de tăiere este utilizat într-un
mediu cu noxe și poluare masivă a aerului, aparatul de tăiere trebuie să fie curățat lunar de praf.
2). Presiunea aerului comprimat trebuie să fie redusă la presiunea necesară pentru a nu deteriora componentele de mici
dimensiuni din interiorul aparatului de sudură.
3). Verificați dacă conectorul intern pentru gaz-curent electric este în regulă (verificați conectorii)și remediați
conexiunile necorespunzătoare; în cazul în care există urme de oxidare, eliminați aceste urme cu ajutorul unei bucăți de
șmirghel și apoi refaceți conexiunile.
4). Evitați pătrunderea apei și a umezelii în aparat, în cazul în care totuși în interiorul aparatului există apă, uscați aparatul
imediat și verificați izolația cu ajutorul unui meg-ohmmetru (inclusiv a izolației dintre conexiuni, respectiv a izolației
dintre conexiuni și carcasă). Operațiile de sudură pot continua doar în condițiile în care nu există situații anormale.
5). În cazul în care aparatul de sudură nu este utilizat o perioadă lungă de vreme, plasați-l în ambalajul original și
depozitați-l într-un loc uscat.
Depanare
Atenție: operatorul trebuie să aibă cunoștințe aprofundate în domeniul electric, respectiv legate de
siguranță, operatorul trebuie să aibă certificările necesare care să demonstreze cunoștințele și capacitățile
sale. Înainte de o reparație a aparatului de sudură, vă recomandăm să ne contactați și să obțineți avizul
efectuării unor astfel de lucrări.
Depanare
2、TIG200,250,300 Problemă și mod de remediere .
Indicatorul de alimentare și
ventilatorul nu funcționează, nu
există curent de ieșire pentru sudură
1. Asigurați-vă că întrerupătorul de aer este închis.
2. Asigurați-vă că rețeaua de alimentare (la care este conectat cablul de
alimentare) este sub tensiune.
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 13

3. Rezistența termică este deteriorată
4. Sursa de alimentare este defectă.
5. Sursa secundară de alimentare este defectă.
Ventilatorul funcționează dar lampa
de indicare a funcționării nu se
aprinde, în momentul funcționării
nu se aude zgomotul descărcărilor
de înaltă frecvență și arcul nu este
inițiat.
1. Verificați dacă terminalele de conectare a cablurilor sunt corespunzătoare
sau nu.
2. În cazul în care circuitul de comandă este defect, vă rugăm să luați legătura
cu dealer-ul.
3. Cablurile de comandă ale pistolului de sudură sunt deteriorate.
Ventilatorul funcționează,
curentul de sudură nu este
stabil sau este în afara
capacității de reglaj a
potențiometrului.
1. Cablul pistolului de sudură este deteriorat.
2. Verificați dacă cablul de împământare este deteriorat, sau dacă elementele
de conectare ale acestuia sunt fixate corespunzător sau nu.
3. Portul pozitiv de ieșire sau portul de alimentare sunt slăbite.
Ventilatorul funcționează,
lampa de indicare a unei stări
anormale nu este aprinsă, nu se
aud descărcările de înaltă
frecvență, însă arcul este inițiat.
1. Cablul principal al transformatorului de inițiere a arcului nu are un contact
corespunzător cu placa de inițiere a arcului, și trebuie remediată fixarea.
2. În cazul în care duza de descărcare este oxidată sau prea depărtată, eliminați
pelicula de oxid de pe duza de descărcare sau reglați distanța
duzei de descărcare la aproximativ 1 mm.
3. Comutatorul de modificare a modurilor de funcționare, sudură manuală/
sudură în argon, este deteriorat și necesită înlocuire.
4. În cazul în care anumite componente ale circuitului de inițiere a arcului
de înaltă frecvență sunt deteriorate, identificați-le și înlocuiți-le.
Ventilatorul funcționează,
lampa de indicare a unei situații
anormale nu este aprinsă, dar nu
există curent de sudură.
1. Este posibil să funcționeze circuitul de protecție la supra-curenți, vă
rugăm să opriți aparatul și să așteptați până în momentul în care lampa
de indicare a unei situații anormale se stinge, apoi reporniți aparatul.
2. Este posibil ca sistemul de protecție termică să fie activat, așteptați 5-10
minute, aparatul își va reveni.
3. Este posibil ca circuitul invertorului să fie defect:
1) Vă rugăm să scoateți mufa de alimentare a transformatorului principal
(în apropierea conectorului VH-07 pentru ventilator) care se află pe placa cu
tranzistori MOS și apoi porniți din nou aparatul.
(1) În cazul în care lampa de indicare a unei situații anormale este
în continuare aprinsă, o parte din placa cu tranzistori MOS
este posibil să fie deteriorată, vă rugăm verificați și înlocuiți.
(2) În cazul în care lampa indicatoare pentru situații anormale nu
este aprinsă:
a. Este posibil ca transformatorul de pe placa mediană să fie
deteriorat, măsurați valoarea inductanței primare și
valoarea Q corespunzătoare transformatorului principal
prin intermediul unei punți de inducție.
b. Este posibil ca anumite elemente de redresare ale
transformatorului să fie deteriorate, verificați și înlocuiți
dioda redresoare.
4. Este posibil ca circuitul de răspuns să fie defect.
Curentul de sudură este
insuficient, reglarea curentului
nu se poate face.
1. În cazul în care linia secundară este prea lungă sau prea subțire, scurtați-o sau
creșteți secțiunea cât de mult este posibil.
2. Este posibil ca potențiometrul pentru reglarea curentului să fie deteriorat.
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 14

A2 B2
C1 D1
Schema electrică
22R/5W 102K/3KV
circ ui tde
alimentare
103/630V
întrerupător
principal
Y 200T
Z
circuit de înaltă
frecvență
circuit de
comandă
INTRARE
AC380V
1 2 3 4 5 6 7 8
B B
C C
Titlu
Dimensiune
A3
Număr Revizie
Data: 18-05-2020 Pagina din
Fișier: Desenat de:
1 2 3 4 5 6 7 8
A A
40N120 40N120 VT3 102K/3KV
A1 B1 +
VT1 10K 10K 22R/5W
U
V
W
X
RT2D 16P
RT1D 103/3KV
CNR1
20D391
K1D +-
103/3KV
40N120
22R/5W 40N120 51R
22R/5W
VT2 VT4 -
102K/3KV 10K 10K 102K/3KV
C2 D2
P2D 2
1
P3D 2
1
irnea vce
ț
rise ă
circuit de alimentare
D D
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 15

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27
CERTIFICAT DE GARANTIE
ADRESA: ................................................
Seria AA Nr. ___________
Nume marca produs:_______________________
Model : _________________________________
Seria nr.:________________________________
Accesorii:________________________________
Vanzator:________________________________ Semnatura
si stampila: _____________________
Cumparator:_____________________________
Adresa :_________________________________
Data cumpararii: __________________________ Semnatura/
stampila: ___________________________
DISTRIBUITOR: ........................................
NUME: ....................................................
1. Termenul de garantie este de 24 luni de la data cumpararii produsului si respectiv ale
accesoriilor standard aflate in componenta sa (cumparate simultan cu produsul, cele fara de
care aparatul nu poate functiona).
2. Garantia se acorda conform legislatiei romane in vigoare la data cumpararii, se aplica numai
daca aparatul este folosit corespunzator (in concordanta cu instructiunile de folosire) si este
valabila numai insotita de factura de cumparare si certificatul de garantie, ambele in original.
3. In cazul defectarii in conditii normale de utilizare, pe durata perioadei de garantie,
produsul se va repara gratuit, la sediile mentionate in acest certificat.
4. Prezentul produs are in componenta subansamble electronice si mecanice diverse, care
necesita respectarea cu strictete a conditiilor de manipulare, transport, pastrare, exploatare,
intretinere si reparatie prevazute in manualul de utilizare.
5. Situatii care duc la iesirea din garantie a produsului:
· Nerespectarea conditiilor de manipulare, transport, pastrare, instalare, punere in functiune,
exploatare si intretinere prevazute in manualul de utilizare sau in conditii ce contravin
standardelor tehnice din Romania;
· Documentele de garantie nu sunt prezentate, au fost deteriorate / modificate sau sunt ilizibile;
Prin prezenta confirm ca am primit produsul in perfecta stare de functionare
impreuna cu ghidul de utilizare in limba romana si am luat la cunostiinta ca prezentul
certificat de garantie este valabil numai insotit de factura de achizitie si de bon fiscal sau
chitanta. Daca produsul nu este insotit de prezentul certificat sau garantia este expirata
sau anulata de catre service din cauza utilizarii in conditii anormale conform paragrafului
5, reparatia se va efectua cu acordul meu contra cost.
Conditii de acordare a garantiei
16

Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27
TRANSMISIBIL
Service Autorizat
Nume:_______________________
Adresa: ______________________
Telefon: ______________________
e-mail: _______________________
· Aparatul prezinta deteriorari cauzate de accidente mecanice, lovituri, socuri, patrunderi de
lichide, expuneri la foc, utilizare gresita sau neglijenta, schimbari ale starii aparatului, pastrarea
in conditii improprii – functionarea repetata in regim de mari diferente de temperatura care
cauzeaza fenomenul de “condens” intern, expunerea excesiva la umezeala sau radiatii solare,
neglijenta in utilizare;
· Produsul a fost utilizat impreuna cu alte accesorii in afara celor recomandate de producator ·
6. Pierderea certificatului de garantie determina iesirea din garantie a produsului.
7. Necompletarea sau completarea incorecta a certificatului de garantie atrage dupa sine
raspunderea vanzatorului.
8. Perioada de garantie se prelungeste cu timpul scurs de la data predarii produsului la
service, pana la data repunerii in stare de functionare a produsului. Prelungirea termenului
de garantie se inscrie pe certificatul de garantie.
9. Durata medie de utilizare a produsului este de 4 ani. Italia Star Com Due asigura contra
cost, reparatii in afara perioadei de garantie, sau daca produsul a iesit din garantie, pe toata
durata medie de utilizare a produsului.
10. Cumparatorului i-a fost probata functionarea corespunzatoare a produsului si i s-a explicat
modul de utilizare.Cumparatorul a verificat inventarul de livrare al produsului inclusiv existenta
manualului de utilizare in limba romana. Cumparatorul a luat la cunstinta de integritatea suruburilor si
sigiliilor produsului.
11. In cazul defectarii produsului, cumparatorul va trebui sa se prezinte la unul dintre
sediile si punctele de service specificate in prezentul certificat. In cazul in care in clientul nu
domicilieaza in acelasi oras cu unul dintre punctele de service mentionate pe certificat,
clientul trebuie sa mearga la magazinul de unde a achizitionat aparatul, vanzatorul avand
obligatia sa completeze procesul verbal de predare–primire, sa mentioneze defectiunile
reclamate, sa trimita produsul printr-un curier rapid (RoExpress, Cargus, Speed Curier, etc.)
catre unul dintre punctele de service specificate in certificat si sa achite taxele necesare
transportului.
12. Garantia furnizata nu afecteaza drepturile statuale ale consumatorului prin legislatia
aplicabila in vigoare ( legea 449/2003; OG 21/1992) si nici drepturile consumatorului in
raport cu dealer care decurg din contractul de vanzare cumparare.
13. Garantia se acorda in limita urmatoarelor ore de functionare:
- Motoare diesel / benzina ce functioneaza la 3000 rpm - 1000 ore
- Motoare diesel ce functioneaza la 1500 rpm - 2000 ore
* Cu obligativitatea respectarii programului de intretinere si mentenanta specificat in
manualul de utilizare.
* Periile colectoare nu fac obiectul garantiei, acestea fiind consumabile.
*CERTIFICATUL DE GARANTIE NU ESTE
17

Safety tips！
It may cause injury to you and othersduring the welding, please take good protectionbefore welding.
For the details, please read theoperator's guide.
Electric-shock: it would be fatal !
·Set the ground cable to the standard.
·No touching electric parts with the naked skin, wet hands or wet groves.
·Make sure that youand working place are under the insulated
circumstances.
·Make sure that your working is in safety.
Smoke—may be harmful to your health.
·Keep your head away from thesmoke.
·When welding,please keep the fresh air and avoid breathing in the
smoke.
Arc-emission---may be harmful to your eyes and skin
·Wear suitable welding mask and clothes to protect your eyes and skin.
·Use suitable screen or curtain to keepthe look-ups from the emission.
·The welding splash may cause fire, please ensure that there is no flammable things nearby the
working place.
Noises—too much noise may be harmful to your hearing.
·Please wear something to protect your ears from the noises.
·Warn the look-ups of the hidden harm the noise may cause.
Break-down: ask the professional for help
·If youhave any problems in setting up or operating, please first consult this manual.
·If youstill can not understand after reading this manual, please contact your supplier or manufacturer to get
professional help.
Warning！
Use electric leakage protection when using this machine!!!
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 18

About the machine
Productsintroduction.
★Advanced IGBT technology.
△High inverter frequency, reduce the weight and size of the machine o bviously.
△Reduce the missof copper and iron and improve the efficient obviously. Energy
saving.
△Frequency of switch is out of theAudio frequency, almost eliminate the noise.
★Advanced control mode.
△Advanced control strategy. Improved the function of the machineobviously. Satisfiedthe welding
technology.
△Widely adapt to acid and alkali welding rod.
△With thefeature of easy argon arc starting, little spark,stable current etc.
★Futures of the MMA series welding machines.
△Efficient,energy saving,stable arc,easily control welding pool, high no-load voltage and wellpower
compensation, widely used, can be used in high places andfield working, decorations of indoor and outdoor.
Comparing with the same products, it has some excellent features such as smallvolume,light,easy installation
and operation.
★Beautiful shape and design.
△Very beautiful stream-lined structure.
△The former and back panel is made of hi-strength plastic, which make sure the machine work properly on the
circumstances of impact and falling.
△Excellent insulating property.
Welcome to use our machine,and give us your valuable advice!
Warning！
This equipment is mainly used in the industry filed. It may Cause radio
interference, preventive action should be taken by the operator.
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 19

Parameter graphic
Model
Parameter
TIG-300
AC 380V±15%
Input Voltage (V)
TIG-250
AC 230V±15%
65
No-Load Voltage（V）52
15-230A
230A/19.2V
0~5
60
Hi-frequency
85
0.75
H
IP21S
10
505*270*410
Rate Output Current(A) /
Voltage(V) TIG
Gas Delay Adjustment
（S）
ARC starting Way
Efficiency（%）
Power Factor
Insulation Level
Protection level
Dimension （mm）
Net Weight（kg）
15-190A
190A/17.6V
60
Hi-frequency
85
0.7
H
IP21S
6.5
450*270*345
0~5
Output Current Adjustment
（A）TIG
Output Current Adjustment
（A）MMA 30-180A 30-220A
Rate Output Current(A) /
Voltage(V) MMA 220A/28.8V180A/27.2V
IGBTRectifying Way IGBT
Duty cycle（%）
Italia Star Com Due S.R.L.
www.italiastar.ro
[e-mail]
004/021.433.03.27 20
