KD1001

2
A
BC

3
D
E

4
ENGLISH
(Original instructions)
f. If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the inuence
of drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
b. Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c. Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your nger on the switch or
energising power tools that have the switch on invites
accidents.
d. Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
e. Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
f. Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
g. If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dust-related hazards.
4. Power tool use and care
a. Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was designed.
b. Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
c. Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
Intended use
Your Black & Decker rotary hammer drill has been designed
for drilling in wood, metal, plastics, and masonry as well as for
screwdriving and light chiselling applications. This tool is
intended for consumer use only.
Safety instructions
General power tool safety warnings
@ Warning! Read all safety warnings and all instructions. Failure to follow the warnings and
instructions listed below may result in electric shock,
re and/or serious injury.
Save all warnings and instructions for future reference
The term "power tool" in all of the warnings listed below refers
to your mains operated (corded) power tool or battery
operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b. Do not operate power tools in explosive atmospheres,
such as in the presence of ammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs
with earthed (grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of electric shock.
b. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock
if your body is earthed or grounded.
c. Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d. Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
e. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.

5
ENGLISH
(Original instructions)
d. Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
e. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tools
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
f. Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
g. Use the power tool, accessories and tool bits etc.,
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
5. Service
a. Have your power tool serviced by a qualied repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
Additional power tool safety warnings
@ Warning! Additional safety warnings for rotary and chiselling hammers
u Wear ear protectors. Exposure to noise can cause
hearing loss.
u Use auxiliary handles supplied with the tool. Loss of
control can cause personal injury.
u Hold power tool by insulated gripping surfaces when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make exposed
metal parts of the power tool "live" and shock the operator.
u Never use a chisel accessory in rotary mode. The
accessory will bind in the material and rotate the drill.
u Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding the
work by hand or against your body leaves it unstable and
may lead to loss of control.
u Before drilling into walls, oors or ceilings, check for the
location of wiring and pipes.
u Avoid touching the tip of a drill bit just after drilling, as it
may be hot.
u This tool is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction
concerning use of the appliance by a person responsible
for their safety. Children should be supervised to ensure
that they do not play with the appliance.
u The intended use is described in this instruction manual.
The use of any accessory or attachment or performance
of any operation with this tool other than those
recommended in this instruction manual may present a
risk of personal injury and/or damage to property.
u Use a face or dust mask whenever the operations may
produce dust or ying particles.
Vibration
The declared vibration emission values stated in the technical
data and the declaration of conformity have been measured in
accordance with a standard test method provided by
EN 60745 and may be used for comparing one tool with
another. The declared vibration emission value may also be
used in a preliminary assessment of exposure.
Warning! The vibration emission value during actual use of
the power tool can differ from the declared value depending
on the ways in which the tool is used. The vibration level may
increase above the level stated.
When assessing vibration exposure to determine safety
measures required by 2002/44/EC to protect persons regularly
using power tools in employment, an estimation of vibration
exposure should consider, the actual conditions of use and the
way the tool is used, including taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to the
trigger time.
Labels on tool
The following pictograms are shown on the tool:
: Warning! To reduce the risk of injury, the user must read the instruction manual.
Electrical safety
# This tool is double insulated; therefore no earth wire is required. Always check that the power supply
corresponds to the voltage on the rating plate.
u If the supply cord is damaged, it must be replaced by the
manufacturer or an authorised Black & Decker Service
Centre in order to avoid a hazard.

6
ENGLISH
(Original instructions)
Features
This tool includes some or all of the following features.
1. Variable speed switch
2. Lock-off button
3. Drilling mode selector
4. Chiselling mode selector
5. Tool holder
6. Side handle
7. Depth stop
8. Grease cap
Assembly
Warning! Before assembly, make sure that the tool is switched
off and unplugged.

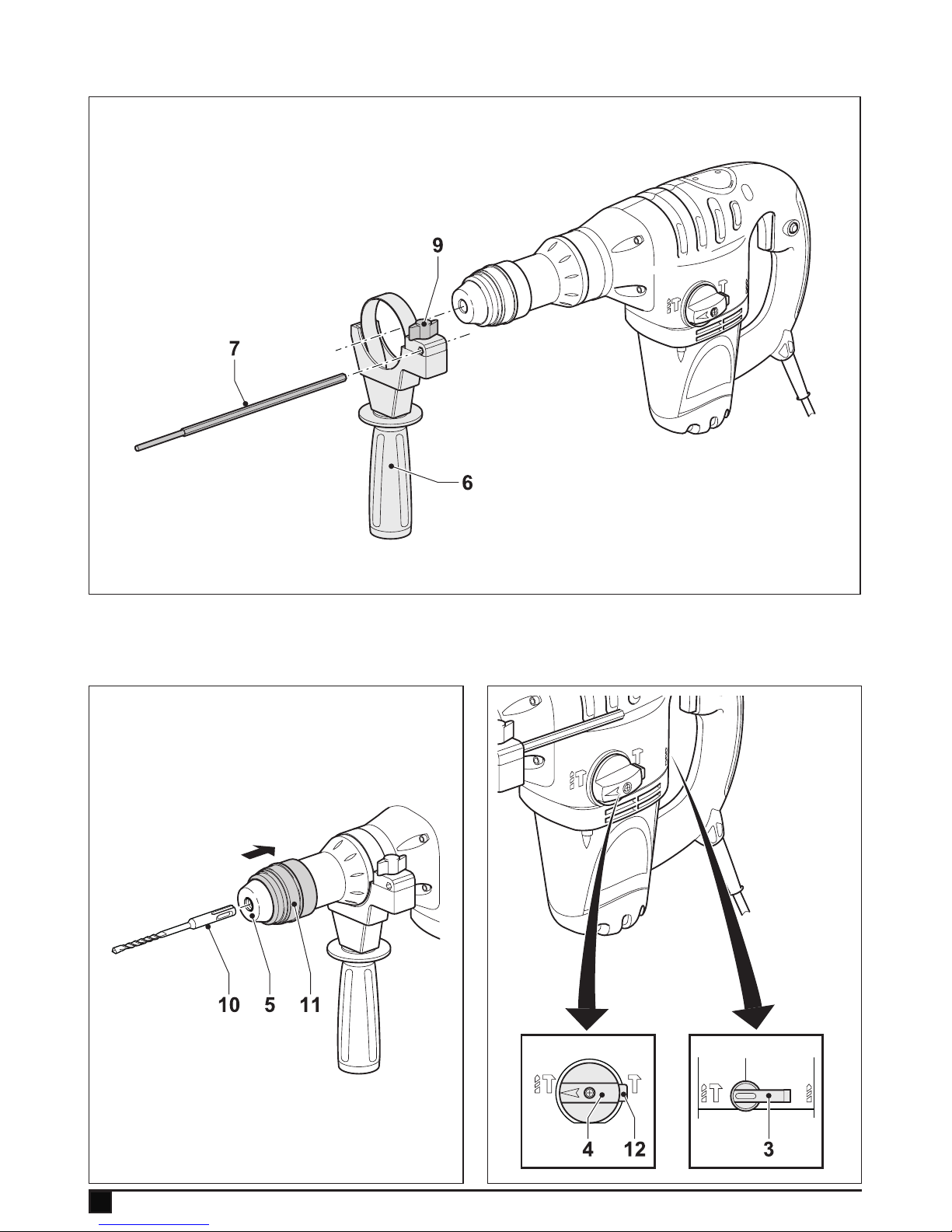

Fitting the side handle and depth stop (g. A)
u Turn the grip counterclockwise until you can slide the side
handle (6) onto the front of the tool as shown.
u Rotate the side handle into the desired position.
u Tighten the side handle by turning the grip clockwise.
u Slacken the knob (9).
u Insert the depth stop (7) into the mounting hole as shown.
u Set the drilling depth as described below.
u Tighten the knob (9).
Fitting an accessory (g. B)
u Clean and grease the shank (10) of the accessory.
u Pull back the sleeve (11) and insert the shank into the tool
holder (5).
u Push the accessory down and turn it slightly until it ts into
the slots.
u Pull on the accessory to check if it is properly locked.
The hammering function requires the accessory to be able
to move axially several centimetres when locked in the
tool holder.
u To remove the accessory, pull back the sleeve (11) and
pull out the accessory.
Residual risks.
Additional residual risks may arise when using the tool which
may not be included in the enclosed safety warnings. These
risks can arise from misuse, prolonged use etc.
Even with the application of the relevant safety regulations
and the implementation of safety devices, certain residual
risks can not be avoided. These include:
u Injuries caused by touching any rotating/moving
parts.
u Injuries caused when changing any parts, blades or
accessories.
u Injuries caused by prolonged use of a tool. When
using any tool for prolonged periods ensure you take
regular breaks.
u Impairment of hearing.
u Health hazards caused by breathing dust developed
when using your tool (example:- working with wood,
especially oak, beech and MDF.)
Use
Warning! Let the tool work at its own pace. Do not overload.
Warning! Before drilling into walls, oors or ceilings, check for
the location of wiring and pipes.
Warning! Do not apply chisels when the tool is in the drilling
mode.
Selecting the operating mode (g. C)
The tool can be used in three operating modes.
u To operate the drilling mode selector (3), rotate it towards
the required position, as indicated by the symbols.
u To operate the operating mode selector (4), push the
unlock button (12) and rotate the selector towards the
required position, as indicated by the symbols.
Drilling
u For drilling in steel, wood and plastics, and for
screwdriving set the operating mode selector (4) to the
position and the drilling mode selector (3) to the
position.
Hammer drilling
u For hammer drilling in masonry and concrete, set the
operating mode selector (4) to the
position and the
drilling mode selector (3) to the
position. When
hammering, the tool should not bounce and run smoothly.
If necessary, increase the speed.
Hammering
u For hammering with spindle lock, and for light chiselling
and chipping, set the operating mode selector (4) to the
position and the drilling mode selector (3) to the
position.
u When changing from hammer drilling to chiselling, turn the
chisel to the desired position. If resistance is felt during
mode change, slightly turn the chisel to engage the
spindle lock.
Setting the drilling depth (g. D)
u Slacken the knob (9).
u Set the depth stop (7) to the desired position. The
maximum drilling depth is equal to the distance between
the tip of the drill bit and the front end of the depth stop.
u Tighten the knob (9).

7
ENGLISH
(Original instructions)
Switching on and off
u To switch the tool on, press the lock-off button (2) and
squeeze the on/off switch (1).
u To switch the tool off, release the on/off switch.
Accessories
The performance of your tool depends on the accessory used.
Black & Decker and Piranha accessories are engineered to
high quality standards and designed to enhance the
performance of your tool. By using these accessories you will
get the very best from your tool.
Maintenance
Your tool has been designed to operate over a long period of
time with a minimum of maintenance. Continuous satisfactory
operation depends upon proper tool care and regular cleaning.
Warning! Before performing any maintenance, switch off and
unplug the tool.
u Regularly clean the ventilation slots in your tool using
a soft brush or dry cloth.
u Regularly clean the motor housing using a damp cloth.
Do not use any abrasive or solvent-based cleaner.
Filling the grease reservoir (g. E)
Periodically switch off and check the grease level; if it is less
than a quarter full, rell the reservoir with the correct grease.
Additional grease is available from Black & Decker repair agents.
u Remove the outer grease cap (8) by pressing it in and
turning it anti-clockwise.
u Remove the inner grease cap (10) by turning it anti
clockwise with the spanner (11) provided and ll the
reservoir with the recommended grease.
u Ret the inner grease cap (10).u Ret the grease cap (8).
Mains plug replacement (U.K. & Ireland only)
If a new mains plug needs to be tted:
u Safely dispose of the old plug.
u Connect the brown lead to the live terminal in the new plug.
u Connect the blue lead to the neutral terminal.
Warning! No connection is to be made to the earth terminal.
Follow the tting instructions supplied with good quality plugs.
Recommended fuse: 5 A.
Protecting the environment
Z Separate collection. This product must not be disposed of with normal household waste.
Should you nd one day that your Black & Decker product
needs replacement, or if it is of no further use to you, do not
dispose of it with household waste. Make this product
available for separate collection.
z Separate collection of used products and packaging allows materials to be recycled and used again.
Re-use of recycled materials helps prevent
environmental pollution and reduces the demand for
raw materials.
Local regulations may provide for separate collection of
electrical products from the household, at municipal waste
sites or by the retailer when you purchase a new product.
Black & Decker provides a facility for the collection and
recycling of Black & Decker products once they have reached
the end of their working life. To take advantage of this service
please return your product to any authorised repair agent who
will collect them on our behalf.
You can check the location of your nearest authorised repair
agent by contacting your local Black & Decker ofce at the
address indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full details of our
after-sales service and contacts are available on the Internet
at: www.2helpU.com
Technical data
KD1001 (TYP. 3)
Input voltage VAC 230
Power input W 1,000
No-load speed min-1 800
Impact rate min-1 3,000
Impact energy J 3.5
Tool holder SDS-plus
Max. drilling capacity
Concrete mm 26
Steel mm 13
Wood mm 40
Core drilling capacity in soft brick mm 65
Chiselling mm 22
Weight kg 5.4

8
ENGLISH
(Original instructions)
Level of sound pressure according to EN 60745:
Sound pressure (L
pA
) 93 dB(A), uncertainty (K) 3 dB(A)
Sound power (L
WA
) 104 dB(A), uncertainty (K) 3 dB(A)
Vibration total values (triax vector sum) according to EN 60745:
Hammer drilling into concrete
(a
h,HD
) 19.95 m/s
2
, uncertainty (K) 1.5 m/s
2
Chiselling
(a
, Cheq
) 23.01 m/s
2
, uncertainty (K) 1.5 m/s
2
EC declaration of conformity
MACHINERY DIRECTIVE
%
KD1001
Black & Decker declares that these products described under
"technical data" are in compliance with:
2006/42/EC, EN 60745-1, EN 60745-2-6
These products also comply with Directive
2004/108/EC and 2011/65/EU. For more information, please
contact Black & Decker at the following address or refer to the
back of the manual.
The undersigned is responsible for compilation of the technical
le and makes this declaration on behalf of Black & Decker.
_Kevin Hewitt
Vice-President Global Engineering
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
United Kingdom
05/11/2012
Guarantee
Black & Decker is condent of the quality of its products and
offers an outstanding guarantee. This guarantee statement is
in addition to and in no way prejudices your statutory rights.
The guarantee is valid within the territories of the Member
States of the European Union and the European Free Trade
Area.
If a Black & Decker product becomes defective due to faulty
materials, workmanship or lack of conformity, within 24 months
from the date of purchase, Black & Decker guarantees to
replace defective parts, repair products subjected to fair wear
and tear or replace such products to ensure minimum
inconvenience to the customer unless:
u The product has been used for trade, professional or hire
purposes;
u The product has been subjected to misuse or neglect;
u The product has sustained damage through foreign
objects, substances or accidents;
u Repairs have been attempted by persons other than
authorised repair agents or Black & Decker service staff.
To claim on the guarantee, you will need to submit proof of
purchase to the seller or an authorised repair agent. You can
check the location of your nearest authorised repair agent by
contacting your local Black & Decker ofce at the address
indicated in this manual. Alternatively, a list of authorised
Black & Decker repair agents and full details of our after-sales
service and contacts are available on the Internet at:
www.2helpU.com
Please visit our website www.blackanddecker.co.uk to
register your new Black & Decker product and to be kept up to
date on new products and special offers. Further information
on the Black & Decker brand and our range of products is
available at www.blackanddecker.co.uk

9
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Bestimmungsgemäße Verwendung
Ihr Black & Decker Bohrhammer wurde zum Bohren in Holz,
Metall, Kunststoff und Mauerwerk sowie zum Schrauben und
für leichte Meißeleinsätze entwickelt. Dieses Gerät ist nicht für
den gewerblichen Einsatz vorgesehen.
Sicherheitshinweise
Allgemeine Warnhinweise zur Sicherheit von
Elektrowerkzeugen
@ Achtung! Lesen Sie sämtliche Sicherheits- warnhinweise und sonstigen Anweisungen.
Die Nichteinhaltung der nachstehend aufgeführten
Warnhinweise und sonstigen Anweisungen kann
einen elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Warnhinweise und sonstigen
Anweisungen zur künftigen Bezugnahme auf.
Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf
netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene
Geräte (ohne Netzkabel).
1. Sicherheit am Arbeitsplatz
a. Halten Sie Ihren Arbeitsbereich sauber und gut
ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche
fordern Unfälle geradezu heraus.
b. Arbeiten Sie mit Geräten nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube benden.
Geräte erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
c. Halten Sie Kinder und andere Personen während der
Benutzung eines Geräts fern. Bei Ablenkung können Sie
die Kontrolle verlieren.
2. Elektrische Sicherheit
a. Der Anschlussstecker des Geräts muß in die Steckdose
passen. Der Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten
Oberächen von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko eines
elektrischen Schlags, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nässe fern. Das
Eindringen von Wasser in ein Gerät erhöht das Risiko
eines elektrischen Schlages.
d. Mißbrauchen Sie nicht das Kabel. Verwenden Sie das
Kabel niemals zum Tragen, Ziehen oder Trennen des
Gerätes vom Netz. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich bewegenden
Teilen. Beschädigte oder verwickelte Kabel erhöhen das
Risiko eines elektrischen Schlages.
e. Wenn Sie mit einem Gerät im Freien arbeiten,
verwenden Sie nur Verlängerungskabel, die auch für
den Außenbereich zugelassen sind. Die Verwendung
eines für den Außenbereich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen Schlages.
f. Falls der Betrieb des Elektrowerkzeugs in einer
feuchten Umgebung unvermeidbar ist, verwenden Sie
einen mit einem Fehlerstromschutzschalter
(FI-Schutzschalter) abgesicherten Stromkreis. Durch
die Verwendung eines FI-Schutzschalters wird das Risiko
eines Stromschlags verringert.
3. Sicherheit von Personen
a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie vernünftig mit einem Gerät um.
Benutzen Sie das Gerät nicht, wenn Sie müde sind
oder unter dem Einuß von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch von Geräten kann zu ernsthaften
Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass der Schalter auf der Aus-
Stellung steht, bevor Sie den Stecker in die Steckdose
stecken und/oder das Akkupaket im Werkzeug
stecken, das Werkzeug aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeugs den Finger am
Schalter haben oder das Werkzeug eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen
führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel,
bevor Sie das Gerät einschalten. Ein Schlüssel, der sich
in einem sich drehenden Teil bendet, kann zu
Verletzungen führen.
e. Nicht zu weit nach vorne strecken! Achten Sie auf
einen sicheren Stand, um in jeder Arbeitsposition das
Gleichgewicht zu halten. Dadurch können Sie das Gerät
in unerwarteten Situationen besser unter Kontrolle halten.

10
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfaßt werden.
g. Falls Staubabsaug- und -auffangvorrichtungen
vorhanden sind, vergewissern Sie sich, daß diese
angeschlossen sind und richtig verwendet werden.
Das Verwenden dieser Einrichtungen verringert
Gefährdungen durch Staub.
4. Gebrauch und Pege von Geräten
a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Gerät. Mit dem passenden
Gerät arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b. Benutzen Sie kein Gerät, dessen Schalter defekt ist.
Ein Gerät, das sich nicht mehr ein- oder ausschalten läßt,
ist gefährlich und muß repariert werden.
c. Trennen Sie den Stecker von der Stromquelle und/
oder das Akkupaket vom Elektrowerkzeug, bevor
Einstellungen vorgenommen, Zubehör gewechselt
oder Elektrowerkzeuge verstaut werden. Diese
Vorsichtsmaßnahmen verhindern den unbeabsichtigten
Start des Gerätes.
d. Bewahren Sie unbenutzte Geräte außerhalb der
Reichweite von Kindern auf. Lassen Sie Geräte nicht
von Personen benutzen, die damit nicht vertraut sind
oder diese Anweisungen nicht gelesen haben. Geräte
sind gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e. Halten Sie Geräte in einem einwandfreien Zustand.
Kontrollieren Sie, ob bewegliche Teile falsch
ausgerichtet sind oder klemmen und ob Teile
gebrochen oder so beschädigt sind, daß die Funktion
des Geräts beeinträchtigt ist. Lassen Sie beschädigte
Geräte vor dem Gebrauch reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten Geräten.
f. Halten Sie Schneidgeräte scharf und sauber. Sorgfältig
gepegte Schneidgeräte mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie das Elektrowerkzeug, Zubehör sowie
Werkzeug-Bits, usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen sowie die durchzuführende
Arbeit. Der Gebrauch von Geräten für andere als die
vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
5. Service
a. Lassen Sie Ihr Gerät nur von qualiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird gewährleistet, daß die Sicherheit
des Geräts erhalten bleibt.
Zusätzliche Warnhinweise zur Sicherheit von
Elektrowerkzeugen
@ Achtung! Zusätzliche Sicherheitswarnhinweise für Bohrhämmer
u Tragen Sie einen Gehörschutz. Lärm kann
Gehörschäden verursachen.
u Verwenden Sie die im Lieferumfang des Werkzeugs
enthaltenen Zusatzhandgriffe. Ein Kontrollverlust kann
Personenverletzungen verursachen.
u Halten Sie das Elektrowerkzeug an den isolierten
Griffächen, wenn Arbeiten durchgeführt werden, bei
denen das Schneidezubehör versteckte Leitungen
oder die eigene Anschlußleitung berühren könnte.
Schneidezubehör, das eine spannungsführende Leitung
berührt, setzt die freiliegenden Metallteile des Geräts
unter Spannung und der Benutzer erleidet einen
Stromschlag.
u Verwenden Sie niemals ein Meißel im
Rotationsmodus. Das Zubehör bleibt im Material stecken
und der Bohrhammer dreht sich.
u Verwenden Sie Zwingen oder ähnliche Mittel, um das
Werkstück auf einer stabilen Plattform zu halten und
zu sichern. Falls das Werkstück mit der Hand oder gegen
den Körper gehalten wird, bleibt es instabil und Sie
können die Kontrolle verlieren.
u Informieren Sie sich vor dem Bohren in Wände, Böden
und Decken über den genauen Verlauf von Leitungen und
Rohren.
u Vermeiden Sie eine Berührung der Spitze eines Bohrers
kurz nach dem Bohren, da sie heiß sein kann.
u Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten verwendet werden. Auch darf
es nicht von Personen verwendet werden, die keine
Erfahrung mit dem Gerät oder Kenntnis darüber haben,
es sei denn, sie stehen beim Gebrauch unter der Aufsicht
und Anleitung einer für deren Sicherheit verantwortlichen
Person. Kinder müssen beaufsichtigt werden, um
sicherzustellen, daß sie nicht mit dem Gerät spielen.
u Die bestimmungsgemäße Verwendung ist in dieser
Bedienungsanleitung beschrieben.

11
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Das Verwenden anderer als der in dieser Anleitung
empfohlenen Anbaugeräte und Zubehörteile oder die
Ausführung von Arbeiten mit diesem Gerät, die nicht der
bestimmungsgemäßen Verwendung entsprechen, kann zu
Unfallgefahren und/oder Sachschäden führen.
u Tragen Sie eine Atemschutzmaske, falls die Arbeiten
Staub oder Späne erzeugen können.
Vibrationen
Die angegebenen Vibrationswerte in den Technischen Daten
und der Konformitätserklärung wurden gemäß einer
standardisierten und durch EN 60745 festgelegten
Prüfmethode gemessen und können herangezogen werden,
um ein Werkzeug mit einem anderen zu vergleichen. Der
angegebene Vibrationswert kann auch für eine vorläuge
Einstufung der Freisetzung herangezogen werden.
Achtung! Der Vibrationswert beim eigentlichen Gebrauch des
Elektrowerkzeugs kann vom angegebenen Wert abweichen.
Dies hängt davon ab, auf welche Weise das Werkzeug
verwendet wird. Der Vibrationswert kann über den
angegebenen Wert hinaus ansteigen.
Bei der Einstufung der Vibrationen zur Festlegung der von
2002/44/EG geforderten Sicherheitsmaßnahmen zum Schutz
von Personen, die beruich regelmäßig mit Elektrowerkzeugen
arbeiten, muß eine Vibrationseinstufung die tatsächlichen
Gebrauchsbedingungen und die Art und Weise berücksichtigen,
wie das Werkzeug verwendet wird. Auch müssen alle Aspekte
des Arbeitszyklus berücksichtigt werden, wie beispielsweise
die Zeiten, in denen das Werkzeug aus- und eingeschaltet ist
und im Leerlauf läuft.
Schilder auf dem Gerät
Es benden sich folgende Bildzeichen auf dem Gerät:
: Achtung! Um die Verletzungsgefahr zu verringern, muß der Benutzer die Bedienungsanleitung lesen.
Elektrische Sicherheit
# Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, ob die
Netzspannung der auf dem Typenschild des
Elektrowerkzeuges angegebenen Spannung
entspricht.
u Falls das Netzkabel beschädigt ist, so ist es vom
Hersteller oder einem autorisierten Black & Decker
Service Center auszutauschen, um Gefahren
vorzubeugen.
Merkmale
Dieses Gerät weist einige oder alle der folgenden Merkmale
auf.
1. Drehzahl-Regelschalter
2. Einschaltsperre
3. Betriebsartenschalter
4. Meißelbetriebsart-Schalter
5. Werkzeugaufnahme
6. Seitenhandgriff
7. Tiefenanschlag
Montage
Achtung! Vergewissern Sie sich vor der Montage, daß das
Gerät ausgeschaltet ist und daß der Netzstecker gezogen
wurde.
Anbringen des Seitenhandgriffs und des
Tiefenanschlags (Abb. A)
u Drehen Sie den Griff gegen den Uhrzeigersinn, bis der
Seitenhandgriff (6) wie angegeben vorne auf das Gerät
geschoben werden kann.
u Drehen Sie den Seitenhandgriff in die gewünschte
Stellung.
u Ziehen Sie den Seitenhandgriff an, indem Sie ihn im
Uhrzeigersinn drehen.
u Lösen Sie den Knopf (9).
u Setzen Sie den Tiefenanschlag (7) wie angegeben in die
Befestigungsöffnung ein.
u Stellen Sie die Bohrtiefe wie unten angegeben ein.
u Ziehen Sie den Knopf (9) an.
Montieren eines Zubehörteils (Abb. B)
u Reinigen und fetten Sie gegebenenfalls den Schaft (10).
u Ziehen Sie den Spannring (11) zurück und setzen Sie den
Schaft in die Werkzeugaufnahme (5).
u Drücken Sie das Zubehör bis zum Anschlag hinein und
drehen Sie es, bis es in den Schlitzen sitzt.
u Ziehen Sie am Zubehör, um sich zu vergewissern, daß es
richtig gesichert ist. Für die Hammerfunktion ist es
erforderlich, daß sich das im Werkzeughalter
eingespannte Zubehör einige Zentimeter in axialer
Richtung bewegen kann.
u Um das Zubehör zu entfernen, ziehen Sie den Spannring
(11) zurück und ziehen Sie das Zubehör heraus.
Restrisiken.
Für den Gebrauch dieses Geräts verbleiben zusätzliche
Restrisiken, die möglicherweise nicht in den
Sicherheitswarnungen genannt werden. Diese Risiken
bestehen beispielsweise bei Missbrauch oder längerem
Gebrauch.

12
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Auch bei der Einhaltung der entsprechenden
Sicherheitsvorschriften und der Verwendung aller
Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.
Diese werden im Folgenden aufgeführt:
u Verletzungen, die durch das Berühren von sich
drehenden/bewegenden Teilen verursacht werden.
u Verletzungen, die durch das Austauschen von Teilen,
Messern oder Zubehör verursacht werden.
u Verletzungen, die durch längeren Gebrauch eines
Geräts verursacht werden. Legen Sie bei längerem
Gebrauch regelmäßige Pausen ein.
u Beeinträchtigung des Gehörs.
u Gesundheitsrisiken durch das Einatmen von Staub
beim Gebrauch des Geräts (Beispielsweise bei
Holzarbeiten, insbesondere Eiche, Buche und
Pressspan).
Gebrauch
Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit
Gewalt. Vermeiden Sie eine Überlastung des Gerätes.
Achtung! Informieren Sie sich vor dem Bohren in Wände,
Böden und Decken über den genauen Verlauf von Leitungen
und Rohren.
Achtung! Führen Sie in der Bohrer-Betriebsart keine
Meißelarbeiten durch.
Wahl der Betriebsart (Abb. C)
Dieses Werkzeug läßt sich in drei Betriebsarten benutzen:
u Um den Betriebsartenschalter (3) zu betätigen, drehen Sie
ihn in die gewünschte und durch die Symbole angegebene
Stellung.
u Um den Betriebsartenschalter (4) zu betätigen, drücken
Sie auf den Freigabeknopf (12) und drehen Sie den
Wahlschalter in die gewünschte und durch die Symbole
angegebene Stellung.
Bohren
u Um in Stahl, Holz oder Kunststoff zu bohren sowie zum
Schrauben stellen Sie den Betriebsartenschalter (4) in die
Position
und den Bohrer-Betriebsart-Schalter (3) in
die Position .
Schlagbohren
u Für Schlagbohrarbeiten in Mauerwerk und Beton stellen
Sie den Betriebsartenschalter (4) in die Position
und
den Bohrer-Betriebsart-Schalter (3) in die Position
. Im
Hammerbetrieb sollte das Werkzeug nicht federn sondern
ruhig laufen. Erhöhen Sie gegebenenfalls die Drehzahl.
Hammerbetrieb
u Für Hammerarbeiten mit Spindelarretierung und für leichte
Meißelarbeiten stellen Sie den Betriebsartenschalter (4) in
die Position und den Bohrer-Betriebsart-Schalter (3)
in die Position
.
u Beim Wechsel von Schlagbohren auf Meißeln drehen Sie
den Meißel in die gewünschte Position. Wird während des
Betriebsart-Wechsels ein Widerstand gespürt, drehen Sie
den Meißel etwas, damit die Spindelarretierung einrastet.
Einstellen der Bohrtiefe (Abb. D)
u Lösen Sie den Knopf (9).
u Stellen Sie den Tiefenanschlag (7) auf die gewünschte
Position ein. Die maximale Bohrtiefe ist der Abstand
zwischen der Spitze des Bohrers und dem vorderen Ende
des Tiefenanschlags.
u Ziehen Sie den Knopf (9) an.
Ein- und Ausschalten
u Um das Gerät einzuschalten, bewegen Sie die
Einschaltsperre (2) in die entriegelte Stellung und
betätigen Sie den Ein-/Ausschalter (1).
u Zum Ausschalten des Werkzeugs lassen Sie den Ein-/
Ausschalter los.
Zubehör
Die Leistung Ihres Geräts hängt vom verwendeten Zubehör
ab. Black & Decker und Piranha Zubehör ist nach hohen
Qualitätsnormen gefertigt und dafür ausgelegt, die Leistung
Ihres Geräts zu steigern. Durch Verwendung dieses Zubehörs
erzielen Sie die größtmögliche Leistung Ihres Geräts.
Wartung
Ihr Gerät wurde für eine lange Lebensdauer und einen
möglichst geringen Wartungsaufwand entwickelt. Ein
dauerhafter, einwandfreier Betrieb setzt eine regelmäßige
Pege und Reinigung voraus.
Achtung! Bevor Sie irgendwelche Wartungsarbeiten
vornehmen, schalten Sie das Gerät aus, und ziehen Sie den
Netzstecker.
u Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit
Hilfe einer weichen Bürste oder eines trockenen Tuches.
u Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe
eines feuchten Tuches. Verwenden Sie keine
scheuernden Reinigungsmittel oder Reinigungsmittel auf
Lösungsmittelbasis.

13
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Füllen des Fettbehälters (Abb. E)
Schalten Sie das Werkzeug regelmäßig ab und überprüfen
Sie die Fettmenge; unterschreitet diese eine Viertelfüllung,
füllen Sie den Behälter mit dem entsprechenden Fett auf.
Zusätzliches Fett steht bei Ihren Black & Decker
Reparaturvertretern zur Verfügung.
u Entfernen Sie die äußere Fettkappe (8), indem Sie sie in
und durch Drehen gegen den Uhrzeigersinn.
u Entfernen Sie die innere Fett Kappe (10) durch Drehen
gegen den Uhrzeigersinn mit dem Schlüssel (11)
vorgesehen und füllen Sie den Behälter mit dem
empfohlenen Fett.
u Setzen Sie den inneren Fettkappe (10).
u Bringen Sie die Fettkappe (8) wieder an.
Umweltschutz
Z Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden.
Sollte Ihr Black & Decker Produkt eines Tages erneuert
werden müssen, oder falls Sie es nicht weiter verwenden
wollen, so darf es nicht über den Hausmüll entsorgt werden.
Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.
z Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt
und wiederverwertet werden. Die Wiederverwertung
recycelter Materialien schont die Umwelt und
verringert die Nachfrage nach Rohstoffen.
Die regionalen Bestimmungen schreiben unter Umständen die
getrennte Entsorgung elektrischer Produkte aus dem Haushalt
an Sammelstellen oder seitens des Händlers vor, bei dem Sie
das neue Produkt erworben haben.
Black & Decker nimmt Ihre ausgedienten Black & Decker
Geräte gern zurück und sorgt für eine umweltfreundliche
Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,
schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt.
Hier wird es dann auf unsere Kosten gesammelt.
Die Adresse der zuständigen Black & Decker Vertretung steht
in diesem Handbuch, darüber läßt sich die nächstgelegene
Vertragswerkstatt ermitteln. Außerdem ist eine Liste der
Vertragswerkstätten und aller Kundendienststellen von
Black & Decker sowie der zuständigen Ansprechpartner im
Internet zu nden unter: www.2helpU.com
Technische Daten
KD1001 (TYP.3)
Spannung VAC 230
Leistungsaufnahme W 1.000
Leerlaufdrehzahl min-1 800
Schlaggeschwindigkeit min-1 3.000
Schlagenergie J 3,5
Werkzeugaufnahme SDS-plus
Max. Bohrkapazität
Beton mm 26
Stahl mm 13
Holz mm 40
Bohrleistung mit Bohrkrone in Mauerwerk mm 65
Meißeln mm 22
Gewicht kg 5,4
Gesamtvibrationswerte (Triax-Vektorsumme) gemäß EN 60745:
Hammerbohren in Beton
(a
h,HD
)
19.95
m/s
2
,
Unsicherheitsfaktor (K) 1,5 m/s
2
Meißeln
(a
h, Cheq
)
23.01
m/s
2
, Unsicherheitsfaktor (K)
1.5
m/s
2
H öhe des Schalldrucks gemäß EN 6074 5:
Schalldruck
(L
pA
) 93 dB(A),
Unsicherheitsfaktor
(K) 3 dB(A)
Schallleistung
(L
WA
) 104 dB(A),
Unsicherheitsfaktor
(K) 3 dB(A)
EG-Konformitätserklärung
MASCHINENRICHTLINIE
%
KD1001
Black & Decker erklärt, daß diese unter "Technische Daten"
beschriebenen Produkte folgende Richtlinien erfüllen:
2006/42/EG, EN 60745-1, EN 60745-2-6
Diese Produkte entsprechen außerdem den Richtlinien
2004/108/EG und 2011/65/EU. Wenden Sie sich für weitere
Informationen bitte an folgende Black & Decker Anschrift bzw.
an die hinten im Handbuch angegebene Anschrift.
Der Unterzeichnete ist für die Zusammenstellung der
technischen Datei verantwortlich und gibt diese Erklärung im
Namen von Black & Decker ab.
_Kevin Hewitt
Vice-President Global Engineering
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
Vereinigtes Königreich
05/11/2012

14
(Übersetzung der ursprünglichen Anweisungen)
DEUTSCH
Garantie
Black & Decker vertraut auf die Qualität der eigenen Geräte
und bietet dem Käufer eine außergewöhnliche Garantie.
Diese Garantiezusage versteht sich unbeschadet der
gesetzlichen Gewährleistungsansprüche und schränkt diese
keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der
Europäischen Union und der Europäischen Freihandelszone
EFTA.
Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät
von Black & Decker ein auf Material- oder Verarbeitungsfehler
zurückzuführender Mangel auf, garantiert Black & Decker den
Austausch defekter Teile, die Reparatur von Geräten mit
üblichem Verschleiß bzw. den Austausch eines mangelhaften
Geräts, ohne den Kunden dabei mehr als unbedingt nötig in
Anspruch zu nehmen, allerdings vorbehaltlich folgender
Ausnahmen:
u wenn das Gerät gewerblich, beruich oder im
Verleihgeschäft benutzt wurde;
u wenn das Gerät mißbräuchlich verwendet oder mit
mangelnder Sorgfalt behandelt wurde;
u wenn das Gerät durch irgendwelche Fremdeinwirkung
beschädigt wurde;
u wenn ein unbefugter Reparaturversuch durch anderes
Personal als das einer Vertragswerkstatt oder des
Black & Decker-Kundendienstes unternommen wurde.
Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw.
der Vertragswerkstatt ein Kaufnachweis vorzulegen.
Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen.
Die Adresse des zuständigen Büros von Black & Decker steht
in dieser Anleitung, darüber läßt sich die nächstgelegene
Vertragswerkstatt ermitteln. Außerdem ist eine Liste der
Vertragswerkstätten und aller Kundendienststellen von
Black & Decker sowie der zuständigen Ansprechpartner im
Internet zu nden unter: www.2helpU.com
Bitte besuchen Sie untere Webseite www.blackanddecker.de,
um Ihr neues Black & Decker Produkt zu registrieren und über
neue Produkte und Sonderangebote aktuell informiert zu
werden. Weitere Informationen über die Marke Black & Decker
und unsere Produkte nden Sie unter www.blackanddecker.de

15
(Traduction des instructions initiales)
FRANÇAIS
Utilisation prévue
Votre perceuse à percussion rotative Black & Decker a été
conçue pour percer le bois, le métal, le plastique et la
maçonnerie pour fonctionner comme visseuse-dévisseuse et
pour des travaux de burinage légers. Cet outil a été conçu
pour une utilisation exclusivement domestique.
Instructions de sécurité
Consignes de sécurité générales pour les outils
électriques
@ Attention ! Prenez connaissance de tous les avertissements de sécurité et de toutes les
instructions. Le non-respect des avertissements et
des instructions indiqués ci-dessous peut entraîner
une électrocution, un incendie ou de graves blessures.
Conservez tous les avertissements et instructions pour
référence future. La notion d'« outil électroportatif » mentionnée
par la suite se rapporte à des outils électriques raccordés au
secteur (avec câble de raccordement) ou fonctionnant sur
piles (sans l).
1. Sécurité de la zone de travail
a. Maintenez la zone de travail propre et bien éclairée.
Un lieu de travail en désordre ou mal éclairé augmente
le risque d'accidents.
b. N'utilisez pas les outils électroportatifs dans un
environnement présentant des risques d'explosion ni
en présence de liquides, gaz ou poussières
inammables. Les outils électroportatifs génèrent des
étincelles risquant d'enammer les poussières ou les
vapeurs.
c. Tenez les enfants et autres personnes éloignés durant
l'utilisation de l'outil électroportatif. En cas d'inattention,
vous risquez de perdre le contrôle sur l'outil.
2. Sécurité électrique
a. La che de secteur de l'outil électroportatif doit
convenir à la prise de courant. Ne modiez en aucun
cas la che. N'utilisez pas de ches d'adaptateur avec
des outils ayant une prise de terre. Les ches non
modiées et les prises de courant appropriées réduisent le
risque d'électrocution.
b. Évitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé d'électrocution si
votre corps est relié à la terre.
c. N'exposez pas l'outil électroportatif à la pluie ni
à l'humidité. La pénétration d'eau dans un outil
électroportatif augmente le risque d'électrocution.
d. Préservez le câble d'alimentation. N'utilisez pas le
câble à d'autres ns que celles prévues, notamment
pour porter l'outil, l'accrocher voire le débrancher de
la prise de courant. Maintenez le câble éloigné des
sources de chaleur, des parties grasses, des bords
tranchants ou des parties de l'outil en rotation. Un
câble endommagé ou enchevêtré augmente le risque
d'électrocution.
e. Si vous utilisez l'outil électroportatif à l'extérieur,
utilisez une rallonge homologuée pour utilisation à
l'air libre. L'utilisation d'une rallonge électrique homologuée
pour les applications extérieures réduit le risque
d'électrocution.
f. Si l'usage d'un outil dans un emplacement humide est
inévitable, utilisez une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L'usage
d'un RCD réduit le risque de choc électrique.
3. Sécurité personnelle
a. Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens quand vous utilisez l'outil
électroportatif. N'utilisez pas l'outil lorsque vous êtes
fatigué ou après avoir consommé de l'alcool,
des drogues voire des médicaments. Un moment
d'inattention lors de l'utilisation de l'outil peut entraîner de
graves blessures.
b. Utilisez un équipement de protection personnelle.
Portez toujours une protection pour les yeux. Les
équipements de protection personnelle tels que les
masques anti-poussières, chaussures de sécurité
antidérapantes, casques ou protections acoustiques
utilisés dans des conditions appropriées réduisent les
blessures.
c. Évitez toute mise en marche involontaire. Vériez que
l'interrupteur est en position arrêt avant de brancher
l'outil au secteur ou au bloc de batteries, de le prendre
ou de le porter. Transporter les outils en avec le doigt sur
l'interrupteur ou les brancher avec l'interrupteur en
position de marche est une source d'accidents.
d. Enlevez tout outil ou clé de réglage avant de mettre
l'outil en marche. Une clé ou un outil se trouvant sur une
partie en rotation peut causer des blessures.
e. Adoptez une position confortable. Adoptez une
position stable et gardez votre équilibre à tout
moment. Vous contrôlerez mieux l'outil dans des
situations inattendues.
f. Portez des vêtements appropriés. Ne portez pas de
vêtements ottants ou de bijoux. N'approchez pas les
cheveux, vêtements ou gants des parties des pièces
mobiles. Les vêtements amples, les bijoux ou les
cheveux longs peuvent être attrapés dans les pièces en
mouvement.

16
(Traduction des instructions initiales)
FRANÇAIS
g. Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vériez qu'ils sont
correctement raccordés et utilisés. Le fait d'aspirer
la poussière permet de réduire les risques inhérents
à la poussière.
4. Utilisation des outils électroportatifs et précautions
a. Ne surchargez pas l'outil. Utilisez l'outil électroportatif
approprié pour le travail à effectuer. Avec l'outil
électroportatif approprié, vous travaillerez mieux et avec
plus de sécurité à la vitesse pour laquelle il a été conçu.
b. N'utilisez pas un outil électroportatif dont
l'interrupteur est défectueux. Un outil électroportatif qui
ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.
c. Déconnectez la prise de la source d'alimentation ou le
pack-batterie de l'outil électrique avant tout réglage,
changement d'accessoire voire rangement des outils
électriques. Cette mesure de précaution empêche une
mise en marche par mégarde.
d. Rangez les outils électroportatifs hors de portée des
enfants. Ne laissez pas les personnes n'étant pas
familiarisées avec l'outil ou n'ayant pas lu ces
instructions l'utiliser. Les outils électroportatifs sont
dangereux lorsqu'ils sont utilisés par des personnes non
initiées.
e. Prenez soin des outils électroportatifs. Vériez que
les parties en mouvement fonctionnent correctement
et qu'elles ne sont pas coincées ; vériez qu'il n'y a
pas de pièces cassées ou endommagées susceptibles
de nuire au bon fonctionnement de l'outil. S'il est
endommagé, faites réparer l'outil avant de l'utiliser. De
nombreux accidents sont dus à des outils électroportatifs
mal entretenus.
f. Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g. Utilisez l'outil électrique, les accessoires et forets, etc.
conformément à ces instructions, en tenant compte
des conditions de travail et des tâches à effectuer.
L'utilisation des outils électroportatifs à d'autres ns que
celles prévues peut entraîner des situations dangereuses.
5. Réparations
a. Faites réparer votre outil électroportatif uniquement
par du personnel qualié et seulement avec des
pièces de rechange d'origine. Cela garantira le maintien
de la sécurité de votre outil.
Avertissements de sécurité supplémentaires pour
les outils électriques
@ Attention ! Avertissements de sécurité supplémentaires pour les perceuses à percussion
rotatives et de burinage
u Munissez-vous de protections auditives. L’exposition
au bruit peut causer des pertes de l’audtion.
u Utilisez les poignées additionnelles fournies avec
l’outil. Une perte de contrôle peut provoquer des blessures.
u Tenez l’outil uniquement par les surfaces isolées des
poignées si l’opération effectuée peut mettre la lame
en contact avec des câbles électriques cachés ou son
propre cordon électrique. Le contact de l’accessoire de
coupe avec un câble sous tension met les parties
métalliques de l’outil sous tension et peut provoquer une
électrocution de l’utilisateur.
u N'utilisez jamais l'accessoire de burinage en mode
rotatif. L'accessoire risque de se bloquer dans le matériau
et de faire tourner la perceuse.
u Utilisez des xations ou tout autre moyen pratique
pour xer et soutenir la pièce à ouvrer sur une plate-
forme stable. Si vous tenez la pièce à la main ou contre
votre corps, elle est instable et vous pouvez en perdre le
contrôle.
u Avant de percer les murs, les planchers ou les plafonds,
vériez l'emplacement des ls électriques et des tuyaux.
u Evitez de toucher l'extrémité d'un foret juste après avoir
percé car il peut être chaud.
u Cet outil n'est pas destiné à être utilisé par des personnes
(notamment des enfants) présentant des capacités
physiques, sensorielles ou mentales limitées voire
dépourvues de connaissance et d'expérience, sauf si elles
sont supervisées ou ont reçu des instructions pour l'usage
de l'appareil par une personne responsable de leur
sécurité. Les enfants ne doivent pas jouer avec l’appareil.
u Le domaine d'utilisation de l'outil est décrit dans le présent
manuel. L’utilisation d’accessoires ou la réalisation
d’opérations avec cet outil autres que ceux recommandés
dans le présent manuel peut entraîner un risque de
blessure ou de dégâts.
u Portez des lunettes de protection et un masque pour
protéger le visage si le travail exécuté produit de la
poussière ou des copeaux volants.
Vibration
Les valeurs des émissions de vibrations mentionnées dans
les données techniques et la déclaration de conformité ont été
mesurées conformément à la méthode de test normalisée
indiquée par EN 60745 et permettent les comparaisons entre
outils. Les valeurs des émissions de vibrations peuvent
également servir à une évaluation préliminaire de l'exposition.

17
(Traduction des instructions initiales)
FRANÇAIS
Attention ! Les valeurs des émissions de vibrations en utilisant
réellement l'outil peuvent différer des valeurs déclarées en
fonction du mode d'usage de l'outil. Le niveau de vibration
peut dépasser le niveau indiqué.
Pour évaluer l'exposition aux vibrations an de déterminer les
mesures de sécurité imposées par 2002/44/CE pour protéger
les personnes utilisant régulièrement des outils électriques,
une estimation de l'exposition aux vibrations devrait prendre
en compte les conditions réelles et le mode d'utilisation de
l'outil, notamment l'ensemble du cycle de fonctionnement ainsi
l'arrêt de l'outil et son fonctionnement au ralenti, outre le
démarrage.
Étiquettes apposées sur l'outil
Les pictogrammes suivants sont présents sur l'outil :
: Attention ! An de réduire les risques de blessures, l'utilisateur doit lire le manuel d'instructions.
Sécurité électrique
# L'outil est doublement isolé ; par conséquent, aucun câble de masse n'est nécessaire. Vériez si le
voltage mentionné sur la plaque signalétique de la
machine correspond bien à la tension de secteur
présente sur lieu.
u Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant ou par un centre de réparation
agréé Black & Decker an d'éviter tout accident.
Caractéristiques
Cet outil comprend toutes ou certaines des caractéristiques
suivantes.
1. Interrupteur à variateur de vitesse
2. Bouton de déblocage
3. Sélecteur de mode de perçage
4. Sélecteur de mode de burinage
5. Porte-outil
6. Poignée latérale
7. Butée de profondeur
8. Bouchon de graissage
Assemblage
Attention ! Avant l'assemblage, assurez-vous que l'outil est
éteint et débranché.
Comment ajuster la poignée latérale et la butée
de profondeur (g. A)
u Faites tourner la poignée dans le sens inverse des aiguilles
d’une montre jusqu’à ce que vous puissiez faire glisser la
poignée latérale (6) sur le devant de l’outil comme indiqué.
u Faites tourner la poignée latérale dans la position souhaitée.
u Serrez la poignée latérale en la faisant tourner dans
le sens horaire.
u Desserrez le bouton (9).
u Insérez la butée de profondeur (7) dans le trou de montage
comme indiqué.
u Réglez la profondeur de perçage comme décrit ci-dessous.
u Serrez le bouton (9).
Mise en place d'un accessoire (g. B)
u Nettoyez et graissez la tige (10) de l'accessoire.
u Tirez sur le manchon vers l'arrière (11) et insérez la tige
dans le support d'outil (5).
u Enfoncez l'accessoire et faites-le tourner légèrement
jusqu'à ce qu'il soit bien en place dans les encoches.
u Tirez sur l'accessoire pour vérier qu'il est bien bloqué.
Pour pouvoir utiliser la fonction de percussion, l'accessoire
doit pouvoir se déplacer sur le côté de plusieurs
centimètres lorsqu'il est xé dans le support d'outil.
u Pour enlever l'accessoire, tirez sur le manchon (11) et
tirez sur l'accessoire.
Risques résiduels.
L'utilisation d'un outil non mentionné dans les consignes de
sécurité données peut entraîner des risques résiduels
supplémentaires. Ces risques peuvent survenir si l'outil est
mal utilisé, si l'utilisation est prolongée, etc.
Malgré l'application des normes de sécurité correspondantes
et la présence de dispositifs de sécurité, les risques résiduels
suivants ne peuvent être évités. Ceci comprend :
u Les blessures dues au contact avec une pièce mobile/
en rotation.
u Les blessures causées en changeant des pièces,
lames ou accessoires.
u Les blessures dues à l'utilisation prolongée d'un outil.
Une utilisation prolongée de l'outil nécessite des
pauses régulières.
u Décience auditive.
u Risques pour la santé causés par l'inhalation de
poussières produites pendant l'utilisation de l'outil
(exemple : travail avec du bois, surtout le chêne, le
hêtre et les panneaux en MDF).

18
(Traduction des instructions initiales)
FRANÇAIS
Utilisation
Attention ! Laissez l'outil fonctionner à sa propre vitesse.
Ne le surchargez pas.
Attention ! Avant de percer les murs, les planchers ou les
plafonds, vériez l'emplacement des ls électriques et des
tuyaux.
Attention ! N'appliquez pas de burins lorsque l'outil est en
mode perçage.
Sélection du mode de fonctionnement (g. C)
Cet outil peut être utilisé en trois modes de fonctionnement.
u Pour utiliser le sélecteur du mode de perçage (3), faites-le
tourner vers la position souhaitée, comme indiqué par les
symboles.
u Pour utiliser le sélecteur de mode de fonctionnement (4),
poussez le bouton de déverrouillage (12) et faites tourner
le sélecteur vers la position souhaitée, comme indiqué par
les symboles.
Perçage
u Pour le perçage dans l'acier, le bois et le plastique et pour
le vissage, positionnez le sélecteur de mode
de fonctionnement (4) sur
et le sélecteur de mode
de perçage (3) sur .
Perçage à percussion
u Pour le perçage à percussion dans la maçonnerie et le
béton, positionnez le sélecteur de mode de fonctionnement
(4) sur
et le sélecteur de mode de perçage (3) sur
. Lorsque vous percez à percussion, l'outil ne doit pas
avoir de rebonds et doit fonctionner sans à-coups.
Au besoin, augmentez la vitesse.
Perçage à percussion.
u Pour le perçage à percussion avec verrouillage de l'arbre
et pour les petits travaux de burinage et de rainurage,
positionnez le sélecteur de mode de fonctionnement (4)
sur et le sélecteur de mode de perçage (3) sur
.
u Lorsque vous passez du mode de perçage au mode de
burinage, faites tourner le burin dans la position souhaitée.
Si vous sentez une résistance lorsque vous changez de
mode, faites légèrement tourner le burin pour engager
l'arbre.
Réglage de la profondeur de perçage (g. D)
u Desserrez le bouton (9).
u Fixez la butée de profondeur (7) dans la position
souhaitée. La profondeur de perçage maximale est égale
à la distance entre l’extrémité du foret et l’extrémité avant
de la butée de profondeur.
u Serrez le bouton (9).
Démarrage et arrêt
u Pour allumer l'outil, placez le bouton de verrouillage (2)
sur la position déverrouillée et appuyez sur l'interrupteur
de marche/arrêt (1).
u Pour arrêter la machine, relâchez l'interrupteur
marche/arrêt (1).
Accessoires
Les performances de votre outil dépendent de l'accessoire
que vous utilisez. Les accessoires Black & Decker et Piranha
sont conçus selon les normes de haute qualité pour améliorer
les performances de votre outil. En utilisant ces accessoires,
vous obtiendrez les meilleurs résultats de votre outil.
Entretien
Votre outil a été conçu pour fonctionner pendant longtemps
avec un minimum d'entretien. Un fonctionnement continu
satisfaisant dépend d'un nettoyage régulier et d'un entretien
approprié de l'outil.
Attention ! Avant d'effectuer tout entretien, éteignez et
débranchez l'outil.
u Nettoyez régulièrement les orices de ventilation de votre
outil à l'aide d'une brosse douce ou d'un chiffon sec.
u Nettoyez régulièrement le compartiment du moteur à l'aide
d'un chiffon humide. N'utilisez pas de produit abrasif ou à
base de solvant.
Remplissez le réservoir de graisse. (g. E)
Eteignez périodiquement la tronçonneuse et vériez le niveau
de graisse ; s'il est aux trois-quarts vide, remplissez le réservoir
avec la graisse adaptée. Vous pouvez acheter de la graisse
auprès des agents de réparation Black & Decker.
u Retirez le capuchon de graisse externe (8) en le pressant
et en la tournant dans le sens antihoraire.
u Retirez le capuchon de graisse interne (10) en tournant
dans le sens anti horaire avec la clé (11) fournie et remplir
le réservoir avec de la graisse recommandée.
u Remettez le bouchon de graisse interne (10).
u Replacez le bouchon de graissage (8).

19
(Traduction des instructions initiales)
FRANÇAIS
Protection de l'environnement
Z Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.
Si vous décidez de remplacer ce produit Black & Decker, ou si
vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets
domestiques Rendez-le disponible pour une collecte séparée.
z La collecte séparée des produits et emballages usés permet le recyclage des articles an de les utiliser à
nouveau. Le fait d'utiliser à nouveau des produits
recyclés permet d'éviter la pollution environnementale
et de réduire la demande de matières premières.
Les réglementations locales peuvent permettre la collecte
séparée des produits électriques du foyer, dans des
déchetteries municipales ou auprès du revendeur vous ayant
vendu votre nouveau produit.
Black & Decker fournit un dispositif permettant de collecter et
de recycler les produits Black & Decker lorsqu'ils ont atteint la
n de leur cycle de vie. Pour pouvoir proter de ce service,
veuillez retourner votre produit à un réparateur agréé qui se
chargera de le collecter pour nous.
Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouvez un liste
des réparateurs agréés de Black & Decker et de plus amples
détails sur notre service après-vente sur le site Internet
à l'adresse suivante : www.2helpU.com
Caractéristiques techniques
KD1001 (TYP. 3)
Tension VAC 230
Puissance absorbée W 1.000
Vitesse à vide min-1 800
Vitesse d'impact min-1 3.000
Energie d'impact J 3,5
Porte-outil SDS-plus
Capacité max. de perçage
Béton mm 26
Acier mm 13
Bois mm 40
Capacité de perçage dans la maçonnerie
avec foret trépan mm 65
Burinage mm 22
Poids kg 5,4
Niveau de la pression sonore selon la norme EN 60745 :
Pression acoustique (L
pA
) 93 dB(A), incertitude (K) 3 dB(A)
Puissance acoustique (L
WA
) 104 dB(A), incertitude (K) 3 dB(A)
Valeurs totales de vibration (somme vectorielle triax) selon EN 60745 :
Perçage à marteau dans le béton
(a
h,HD
) 19.95 m/s
2
,
incertitude (K) 1.5 m/s
2
Burinage
(a
h, Cheq
) 23.01 m/s
2
, incertitude (K) 1.5 m/s
2
Déclaration de conformité CE
DIRECTIVE MACHINES
%
KD1001
Black & Decker déclare que ces produits décrits sous les
"caractéristiques techniques" sont conformes avec :
2006/42/CE, EN 60745-1, EN 60745-2-6
Ces produits sont conformes aux normes 2004/108/CE et
2011/65/UE. Pour en savoir plus, veuillez contacter Black &
Decker
à l'adresse suivante ou consultez le dos du manuel.
Le soussigné est responsable de la compilation du chier
technique et effectue cette déclaration au nom
de Black & Decker.
_Kevin Hewitt
Vice-président Ingénierie globale
Black & Decker Europe, 210 Bath Road, Slough,
Berkshire, SL1 3YD
Royaume Uni
05/11/2012

20
(Traduction des instructions initiales)
FRANÇAIS
Garantie
Black & Decker est conant dans la qualité de ses produits et
vous offre une garantie très étendue. Ce certicat de garantie
est un document supplémentaire et ne peut en aucun cas se
substituer à vos droits légaux. La garantie est valable sur tout
le territoire des Etats Membres de l'Union Européenne et de
la Zone de Libre Echange Européenne.
Si un produit Black & Decker s'avère défectueux en raison de
matériaux en mauvaises conditions, d'une erreur humaine, ou
d'un manque de conformité dans les 24 mois suivant la date
d'achat, Black & Decker garantit le remplacement des pièces
défectueuses, la réparation des produits usés ou cassés ou
remplace ces produits à la convenance du client, sauf dans
les circonstances suivantes :
u Le produit a été utilisé dans un but commercial,
professionnel, ou a été loué.
u Le produit a été mal utilisé ou avec négligence.
u Le produit a subi des dommages à cause d'objets
étrangers, de substances ou à cause d'accidents.
u Des réparations ont été tentées par des techniciens ne
faisant pas partie du service technique de Black & Decker.
Pour avoir recours à la garantie, il est nécessaire de fournir
une preuve d'achat au vendeur ou à un réparateur agréé.
Pour connaître l'adresse du réparateur agréé le plus proche
de chez vous, contactez le bureau Black & Decker à l'adresse
indiquée dans ce manuel. Vous pourrez aussi trouver une liste
des réparateurs agréés de Black & Decker et de plus amples
détails sur notre service après-vente sur le site Internet
à l'adresse suivante : www.2helpU.com
Visitez notre site Web www.blackanddecker.fr pour
enregistrer votre nouveau produit Black & Decker et être
informé des nouveaux produits et des offres spéciales.
Pour plus d'informations concernant la marque
Black & Decker et notre gamme de produits, consultez notre
site www.blackanddecker.fr
