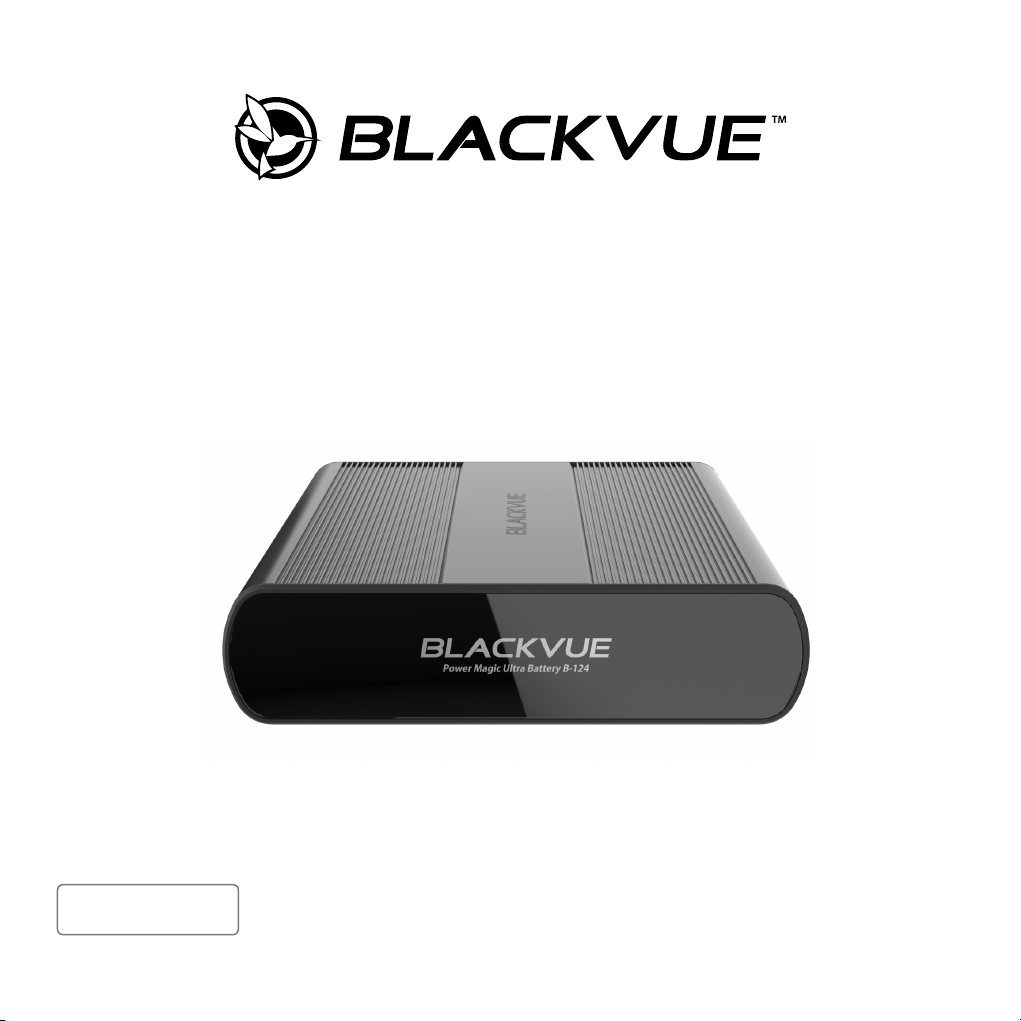

BlackVue Power Magic Ultra Battery B-124 User manual

Power Magic Ultra Battery B-124
User Manual
ENGLISH / РУССКИЙ /
DEUTSCH / ITALIANO /
BAHASA INDONESIA / TIẾNG VIỆT
www.blackvue.com

BLACKVUE
POWER MAGIC ULTRA BATTERY B-124
For the latest version of the manual and customer support go to www.blackvue.com
Найти последнюю версию руководства, а также обратиться в службу поддержки вы можете на сайте
www.blackvue.com
Die neueste Version der Bedienungsanleitung und den Kundendienst nden Sie unter www.blackvue.com .
Per la versione più recente del manuale e assistenza cliente andare a
www.blackvue.com
Untuk panduan dan dukungan pelanggan versi terbaru, buka www.blackvue.com
Để xem phiên bản mới nhất của hướng dẫn sử dụng và hỗ trợ khách hàng, hãy truy cập www.blackvue.com

ENGLISH
Power Magic Ultra Battery B-124 3

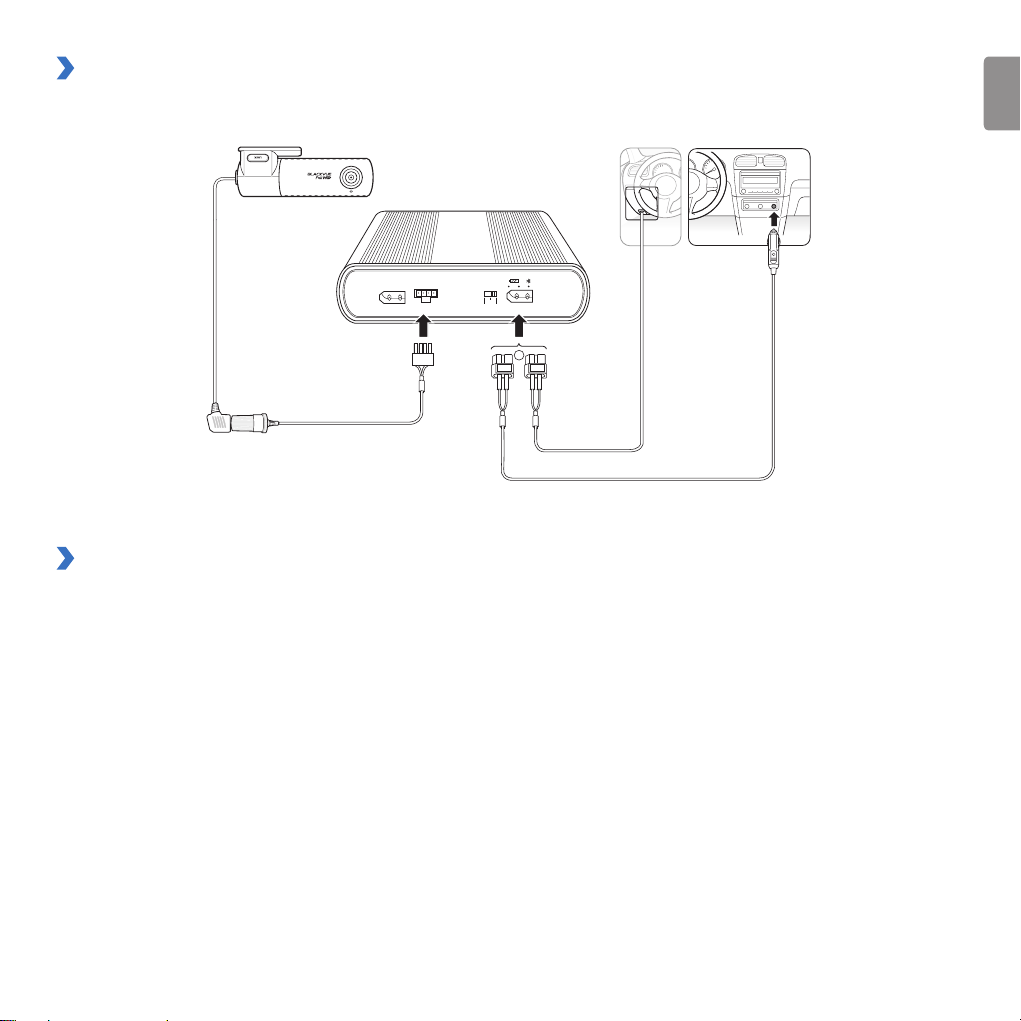

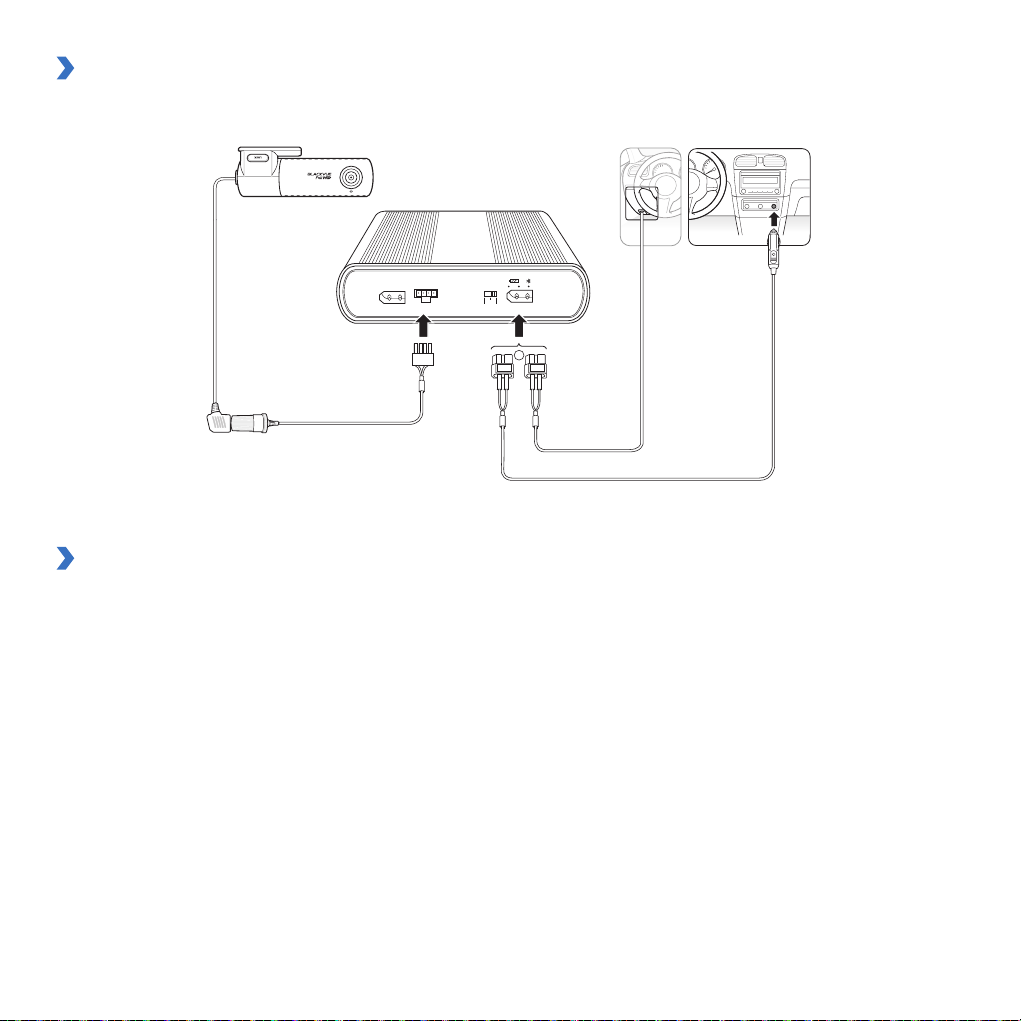

BlackVue Power Magic Ultra Battery B-124
The Power Magic Ultra Battery is designed to power your BlackVue dashcam in Parking Mode for extended periods of time
without using your vehicle’s battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60XT60
or
Hardwiring
power cable
Cigarette lighter plug power cable
Safety instructions
Incorrect use of the Power Magic Ultra Battery can lead to poor performance and may cause overheating, ignition, explosion,
etc. To use the product correctly please observe the following directions:
yFamiliarize yourself with the contents of the user manual before using the product.
yOnly use original BlackVue cables provided by the manufacturer. For replacements contact customer support or your
nearest distributor.
yOnly use the product to power a dashcam.
yDo not expose the product to direct sunlight or heat.
yDo not expose to high temperatures.
yDo not use a cigarette lighter multi-socket splitter (adapter) with the product.
yDo not put the product in a microwave oven or place it in a high-pressure environment.
yDo not repair or modify the product yourself.
yDo not throw the battery or subject it to any physical shock.
yDo not disassemble, compress or puncture the product.
yDo not use the product in an electrostatic environment as it can aect the operation of the battery protection circuitry.
yIf the product emits an unusual odor during use, unplug it immediately and contact customer support or your nearest
distributor.

4BLACKVUE
yIf the battery swells up, immediately discontinue using the product. Contact customer support or your nearest distributor.
yKeep the product away from children and pets.
yDo not allow metal objects to contact the terminals of the power and output cables.
yEnsure the battery does not come into contact with water or other liquids.
yPittasoft Co., Ltd. is not liable for damage resulting from disassembling, opening or modifying the product.
Disposal of your battery pack
1. All electrical and electronic products should be disposed of separately from the municipal waste stream via designated
collection facilities appointed by the government or the local authorities. Contact local authorities to learn about disposal
and recycling options available in your area.
2. Do not incinerate or expose to re. Exposure to excess heat may result in re or an explosion.

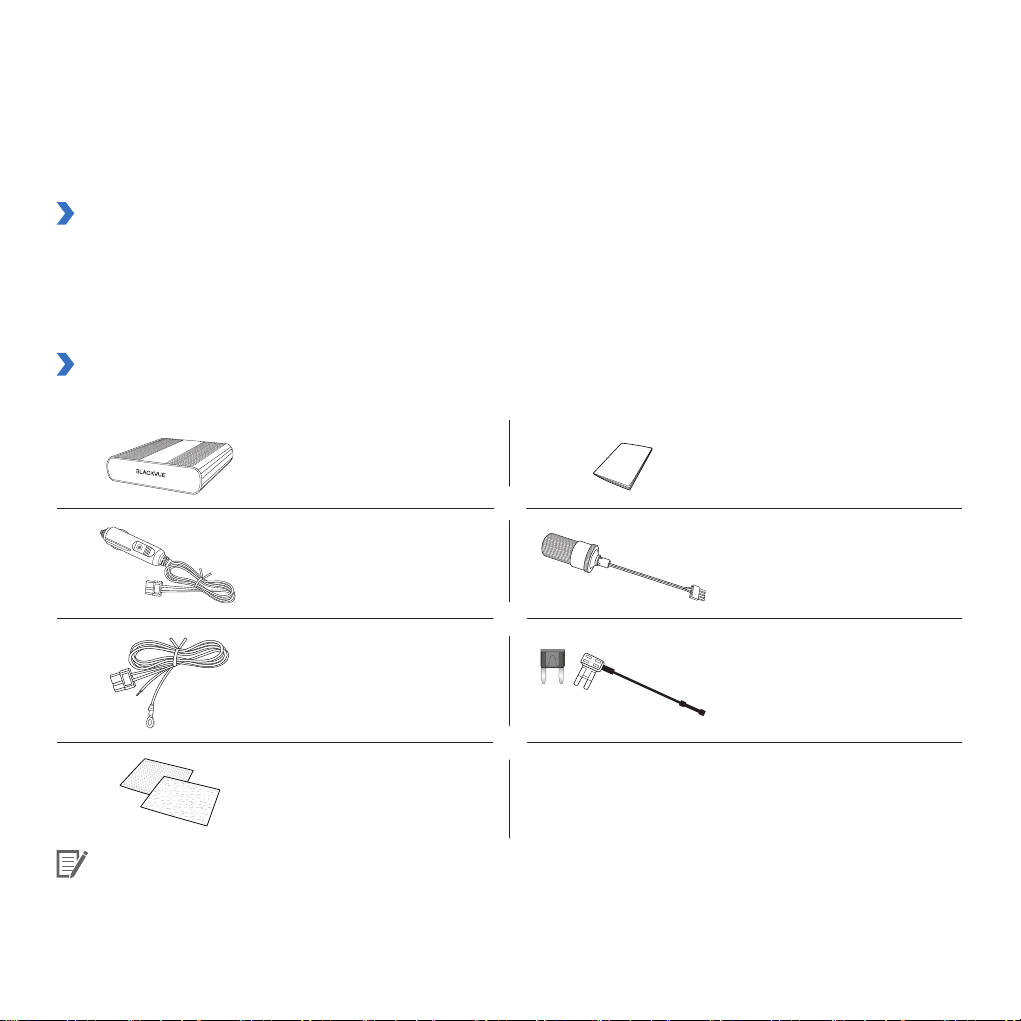

Componets
Check the box for each of the following items before installing the Power Magic Ultra Battery B-124.
BLACKVUE
PowerMagic Ultra Battery B-124
BLACKVUE
Power Magic Ultra
BatteryB-124 User Manual
XT60
Cigarette lighter
plug power cable
Output cable for dashcam
(Cigarette lighter socket)
XT60
Hardwiring power cable Fuse tap kit (3 types)
Velcro strips (2 EA)
Note
The Power Magic Expansion Battery B-124E comes with a connector cable in place of the above cables/fuse tap kit.

ENGLISH
Power Magic Ultra Battery B-124 5
At a glance
BLACKVUE
Power Magic Ultra Battery B-124
BLACKVUE
157 mm (W)
171 mm (L)
39.5 mm (H)
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Dashcam (Output
to cigarette lighter
socket for dashcam)
Port for Expansion
Battery (sold separately) DC in
(power cable
connection)
LEDs
: Charging battery
: Fully-charged battery
: Bluetooth on
Power switch
yCigarette: Select this when the Ultra Battery is powered from a cigarette
lighter socket using a cigarette lighter plug power cable (standard 5 A
charging)
yHardwire: Select this when the Ultra Battery is hardwired to the vehicle’s
fuse panel using a hardwiring power cable (rapid 9 A charging)
yOFF: Turn o the Ultra Battery

6BLACKVUE
LED indicators and beeps
LEDs Beep*
Powered on All 3 LEDs turn on together and then
turn o one by one.
Beeps four times
Started charging Red LED blinks for 5 seconds Beeps once
Charging Red LED is on
Fully charged Green LED is on
Bluetooth connected Blue LED is on
Low input voltage
warning
Red and Green LED blink together Beeps every second
Overheated warning Red LED and Green LED blink one
after another
Beeps every second
* Beeping can be disabled over Bluetooth using the BlackVue Battery manager app.
Product features
Charges while driving. Powers your dashcam while parked.
yUp to 28 hours of power from 40 minutes of charging (based on a dashcam that uses 3 Wh and a hardwired installation).
yCompatible with 2 installation methods:
ū DIY installation – standard cigarette lighter socket and plug (standard 5 A charging); or
ū Hardwired installation – standard cigarette lighter socket and hardwiring cable (rapid 9 A charging)
yEasily double usage time by plugging in an Expansion Battery (sold separately)
yCongure settings via Bluetooth using the companion smartphone app
yCompatible with car 12 V electrical systems.
yBattery protection circuitry for increased safety and extended battery life.
ySimultaneously charge your Ultra Battery and power your dashcam while driving.
yPower output automatically switches to draw power from the Ultra Battery when the engine is o.
yBattery cycle life: Rated for 1,500 full charge/recharge cycles before battery capacity falls under 80% of its original capacity.
yHigh temperature cut-o function shuts down the battery if the internal temperature reaches 80 °C (176 °F).
yWhen switched OFF the Ultra Battery retains its charge for more than 1 year.

ENGLISH
Power Magic Ultra Battery B-124 7
Installation guide
1. Set the power switch to the OFF position.
Expansion Dashcam DC in
OFF
Cigarette Hardwire

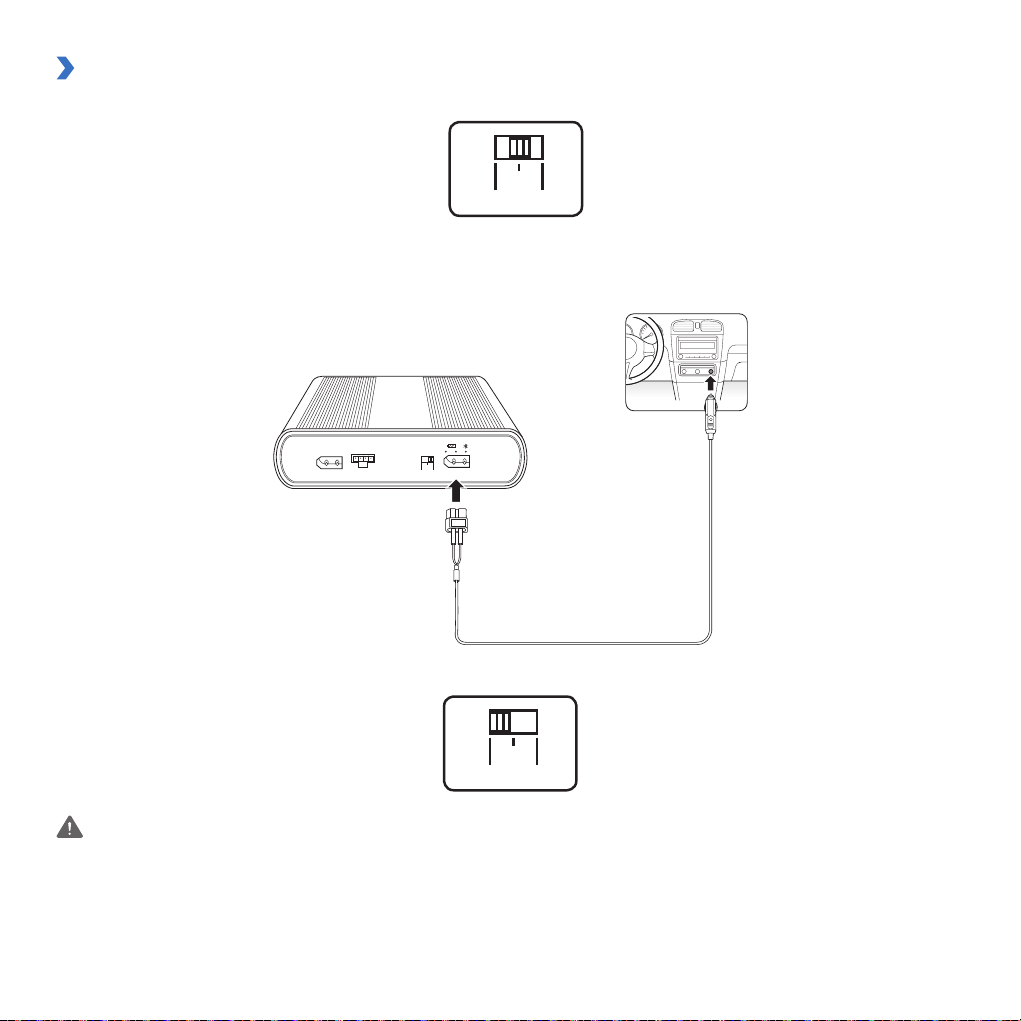

2. For DIY installation using a cigarette lighter plug power cable:
a. Plug the cigarette lighter plug power cable into the Ultra Battery’s DC in port. Plug the other end of the power cable
into the vehicle’s cigarette lighter socket.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Cigarette lighter plug power cable
b. Set the power switch to the Cigarette position. Proceed to step 3.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Caution
When using a cigarette lighter plug power cable you must set the switch to Cigarette. If you set the switch to the Hardwire position when
using a cigarette lighter plug power cable it may result in product failure, overheating, ignition, etc.
or

8BLACKVUE
2. For a hardwired installation using a hardwiring power cable:
a. Plug the hardwiring power cable into the Ultra Battery’s DC in port.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Hardwiring
power cable
b. Referring to your vehicle Owner’s Manual, identify a Switched (accessory power) fuse of more than 20A in your
interior fuse panel. Typical examples are the cigarette lighter and car stereo fuse slots.
Caution
If you connect the Ultra Battery to a Constant Power (BATT) fuse it may result in depletion of your vehicle’s
battery.
c. Remove the identied Switched fuse and match its type with one of the 3 fuse taps.
d. Insert the ACC wire into the connector end of the fuse tap. Use a crimping tool or pliers to crimp the connector onto
the wire.
ACC
Ground wire
(ring)
To Ultra Battery

ENGLISH
Power Magic Ultra Battery B-124 9
e. Insert the fuse you removed from the fuse panel into the slot closest
to the blades on the fuse tap.
f. Insert a new fuse into the slot furthest away from the fuse tap blades.
g. Insert the fuse tap into the empty Switched fuse slot in the fuse panel.
h. Connect the ground wire (ring) to a ground point, such as a bolt, that is
directly on a bare metal part of the vehicle's frame. Secure the ground
wire to the bare metal frame (for example by securing it under the bolt).
i. Set the power switch to the Hardwire position.
3. Plug the‘Output cable’into the port labeled Dashcam on the Ultra Battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
4. Plug your dashcam’s power plug into the cigarette lighter socket on the Ultra Battery’s‘Output cable’.
Note
To ensure good electrical contact you can use electrical tape to tape the plug and socket together.
5. Use a pry tool to lift the edges of the windshield trim/molding and tuck in the power cord. Use the supplied Velcro strips to
x the Ultra Battery in place
Caution
Do not expose the product to direct sunlight and/or heat.
GND
Expansion Dashcam DC in
OFF
Cigarette Hardwire

10 BLACKVUE

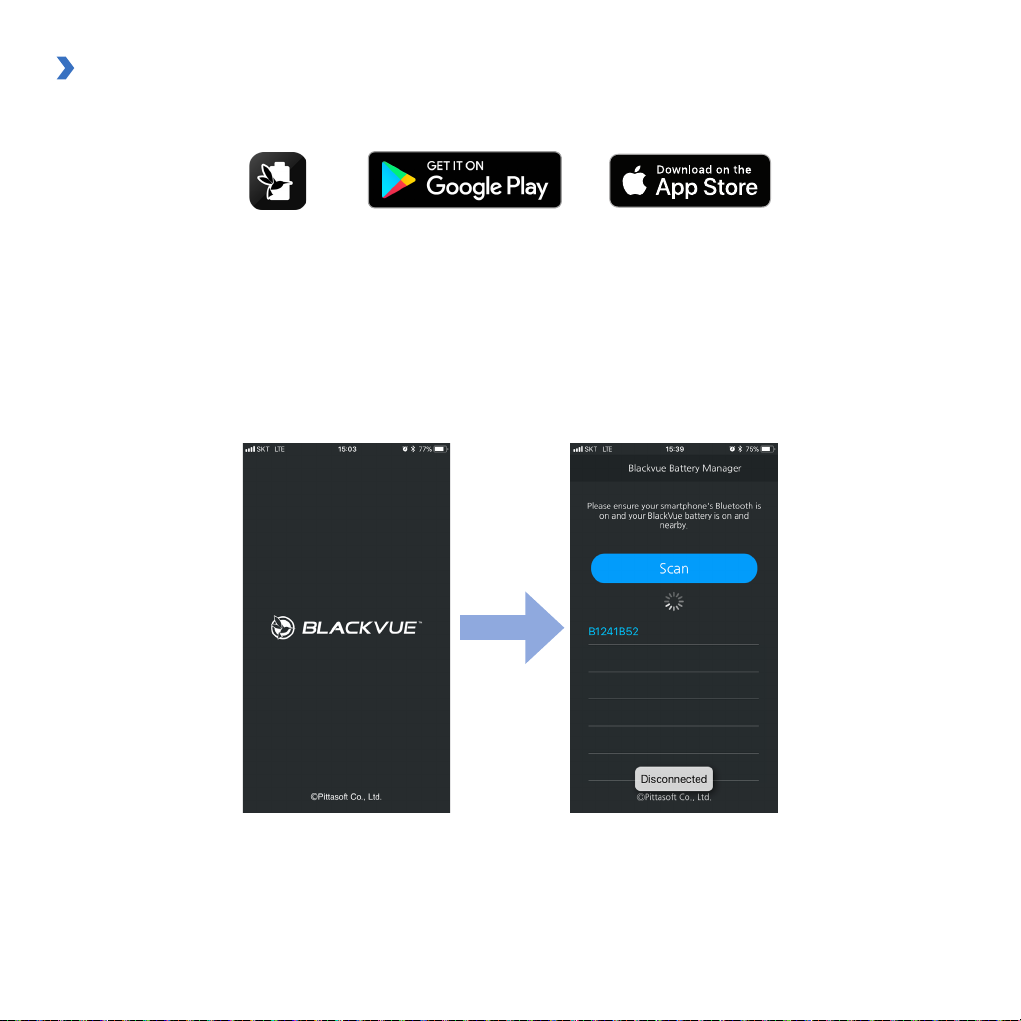

BlackVue Battery Manager App
Download the BlackVue Battery manager app from the Google Play Store (Android) or the Apple App Store (iOS) to manage
power and settings.
Connecting to the Ultra Battery via Bluetooth
1. Turn on the Ultra Battery.
ū If you are using the cigarette lighter plug power cable set the power switch to the Cigarette position.
ū If you are using the hardwiring power cable set the power switch to the Hardwire position.
2. Go to your smartphone’s Settings and turn on Bluetooth .
3. Open the BlackVue Battery manager app. Select your Ultra Battery from the list. If your Ultra Battery is not shown tap Scan
to refresh the list.
ū A sticker with the unique Bluetooth ID is attached to each Ultra Battery.

ENGLISH
Power Magic Ultra Battery B-124 11
Battery information screen
Settings
Battery’s Bluetooth ID
Current battery status
Current charge state
Battery temperature
Real-time input voltage and current
Real-time output voltage and current
Total battery capacity available for use (set by user)
Estimated time to full charge (hours: mins)
at the present power input level
Estimated usage time (hours: mins)
at the present power draw level
Model
Battery settings screen
Back/cancel
Reset to the default factory settings
Turn beep alerts on or o
Set the total available battery
capacity. See table below for
recommended settings.
Save changes
This setting only applies to newer
luxury vehicles (in particular BMWs
manufactured for use in Korea) with
an in-built dashcam that limits the
time in parking mode.
You can turn this setting o if you are
using an aftermarket dashcam such
as a BlackVue dashcam.

12 BLACKVUE
Battery capacity
No. of battery packs Recommended battery capacity setting
1 (Ultra) 6,000 mAh
1 (Ultra) + 1 (Expansion) 12,600 mAh
1 (Ultra) + 2 (Expansion) 19,200 mAh
1 (Ultra) + 3 (Expansion) 25,800 mAh
1 (Ultra) + 4 (Expansion) 32,400 mAh
1 (Ultra) + 5 (Expansion) 39,000 mAh
For each additional expansion battery we recommend incrementing by 6,600 mAh.

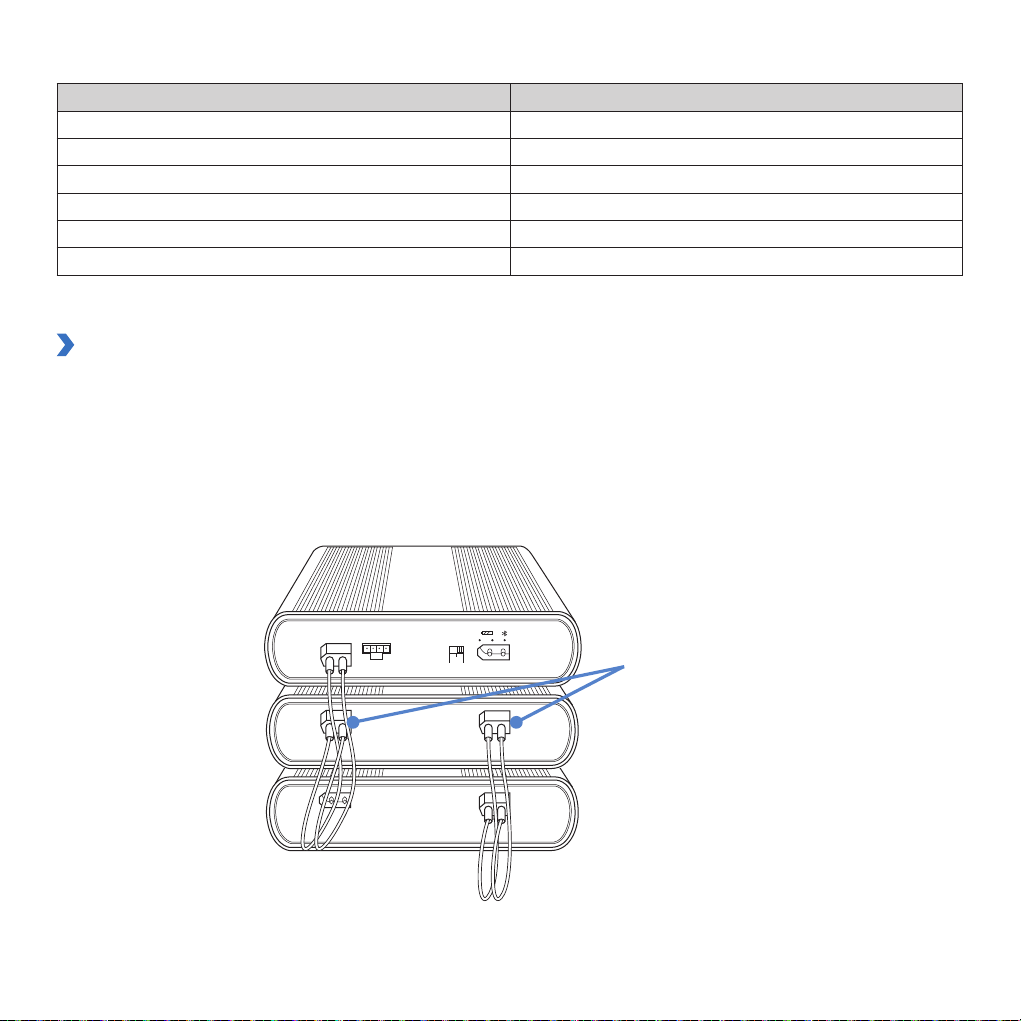

Power Magic Expansion Battery B-124E (sold separately)
Easily double usage time by plugging in a Power Magic Expansion Battery B-124E (6,600 mAh / 84.5 Wh). When the Ultra Battery
and 1 Expansion Battery are fully charged they can supply power for up to 56 hours in total (based on a single dashcam that
consumes 3 Wh). Charging time is approximately 1 hour 40 mins (Cigarette lighter plug) / 60mins (Hardwired).
When you add 1 or more expansion batteries please adjust the total available battery capacity using the BlackVue Battery
manager app.
Multiple expansion batteries can be connected together in sequence to extend usage time even further. Please note charging
time will also increase accordingly.
Expansion
BLACKVUE
BLACKVUE
Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
Expansion
Expansion
Expansion
Expansion
The connector cable
can be plugged into
either port on the
expansion battery.

ENGLISH
Power Magic Ultra Battery B-124 13
Product specications
Model Power Magic Ultra Battery B-124
Color / Size / Weight Black / 157 mm (W) x 171 mm (L) x 39.5 mm (H) / 1.4 kg
Battery Cell Type LiFePo4
Input Voltage / Current Cigarette lighter plug: 12 V–17 V / 6.5 A (max)
Hardwired: 12 V–17 V / 13.5 A (max)
Charging Voltage / Current Cigarette lighter plug: 14.6 V / 5 A
Hardwired: 14.6 V / 9 A
Charging Time Cigarette lighter plug (standard 5 A charging): Approx. 80 mins
Hardwired (rapid 9 A charging): Approx. 40 mins
Hours of Use Up to 28 hours (based on a single dashcam that consumes 3 Wh)
Operating Temperature
Charging Temperature: 0 °C − 45 °C (32 °F − 113 °F)
Discharging Temperature: -10 °C − 60 °C (14 °F − 140 °F)
Storage Temperature: -10 °C − 60 °C (14 °F − 140 °F)
High Temperature Cut-O Approx. 80 °C (176 °F)
Capacity 12.8 V / 6,000 mAh / 76.8 Wh
Output Voltage / Current 11 V–14.5 V / 2 A (max)
Customer Support
For customer support, manual and any updates please visit www.blackvue.com .
You can also email a Customer Support expert at
[email protected] .
Limited Warranty
yThe warranty period of this product is 1 year from the purchase data.
yIf the product fails during normal and correct use within the warranty period, our service center will repair the product free
of charge.
yAny disassembly, modication or alteration of the product will void the warranty.
yThe cost to repair or x any malfunction or problem caused by incorrect usage during the warranty period may be charged
to the consumer.
yThe manufacturer shall not be responsible or liable for any loss or damage caused by incorrectly using the product.

14 BLACKVUE
Аккумулятор BlackVue Power Magic Ultra Battery B-124
Аккумулятор Power Magic Ultra Battery создан для поддержания работы видеорегистратора BlackVue во время
длительного пребывания в режиме парковки без использования ресурсов автомобильного аккумулятора.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60XT60
или
Кабель
питания
Кабель с штекером для прикуривателя
Техника безопасности
Ненадлежащее использование аккумулятора Power Magic Ultra Battery может привести к низкой производительности,
перегреву, воспламенению, взрыву и т.д. Чтобы обеспечить надлежащую эксплуатацию устройства, следуйте
нижеприведенным указаниям:
yПеред использованием устройства ознакомьтесь с руководством пользователя.
yИспользуйте только оригинальные кабели BlackVue, предоставленные производителем. При необходимости
замены обратитесь в службу поддержки или к дистрибьютору.
yИспользуйте устройство только для зарядки видеорегистратора.
yНе подвергайте устройство воздействию прямых солнечных лучей и/или нагреву.
yНе подвергайте устройство воздействию высоких температур.
yНе используйте вместе с устройством разветвитель (адаптер) прикуривателя на несколько разъемов.
yНе помещайте устройство в микроволновую печь или среду с высоким давлением.
yНе пытайтесь самостоятельно отремонтировать или модифицировать устройство.
yБерегите устройство от ударов и падений.
yНе разбирайте, не сжимайте и не прокалывайте устройство.
yНе используйте устройство в электростатической среде, так как это может повлиять на работу защитной схемы
аккумулятора.

РУССКИЙ
Аккумулятор Power Magic Ultra Battery B-124 15
yЕсли во время использования устройства появился посторонний запах, немедленно отключите устройство и
обратитесь в службу поддержки или к дистрибьютору.
yЕсли аккумулятор вздулся, немедленно прекратите его использование. Обратитесь в службу поддержки или к
дистрибьютору.
yХраните устройство в месте, недоступном для детей и домашних животных.
yНе допускайте контакта клемм питания и выходных кабелей с металлическими объектами.
yНе допускайте контакта аккумулятора с водой и другими жидкостями.
yPittasoft Co., Ltd. не несет ответственности за повреждения устройства, вызванные попыткой его разобрать, вскрыть
или модифицировать.
Утилизация аккумулятора
1. Все электрические и электронные изделия должны утилизироваться отдельно от бытовых отходов в специальных
пунктах сбора, назначенных правительством или местными органами власти. Свяжитесь с местными органами
власти, чтобы узнать о возможностях утилизации в вашем регионе.
2. Не сжигайте устройство и не помещайте его в огонь. Чрезмерный нагрев может вызвать воспламенение или взрыв.
Компоненты
Проверьте наличие всех перечисленных компонентов перед установкой аккумулятора Power Magic Ultra Battery B-124.
BLACKVUE
PowerMagic Ultra Battery B-124
BLACKVUE
Аккумулятор Power Magic
Ultra BatteryB-124
Руководство
пользователя
XT60
Кабель с штекером для
прикуривателя
Выходной кабель для
видеорегистратора
(гнездо прикуривателя)
XT60
Кабель питания Комплект разветвителей
предохранителя (3 типа)
Ленты-липучки
Velcro (2 EA)
Примечание
Дополнительный аккумулятор Power Magic Expansion Battery B-124E поставляется с соединительным кабелем
вместо вышеупомянутых кабелей/комплекта разветвителей предохранителей.

16 BLACKVUE
Внешний вид
BLACKVUE
Power Magic Ultra Battery B-124
BLACKVUE
157 мм (Ш)
171 мм (Д)
39,5 мм (В)
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Dashcam (выход на
гнездо прикуривателя
для видеорегистратора)
Разъем для Expansion
Battery (продается
отдельно)
DC in
(подключение
питания)
Светодиодные индикаторы
: Аккумулятор заряжается
: Аккумулятор полностью заряжен
: Bluetooth вкл
Выключатель питания
yCigarette: Выберите это положение, если аккумулятор Ultra Battery
подключен к гнезду прикуривателя при помощи кабеля со штекером
для прикуривателя (стандартная зарядка 5 А)
yHardwire: Выберите это положение, если аккумулятор Ultra Battery
подключен напрямую к блоку предохранителей с помощью кабеля
питания (быстрая зарядка 9 А)
yOFF: Выключение Ultra Battery

РУССКИЙ
Аккумулятор Power Magic Ultra Battery B-124 17
Светодиодные индикаторы и звуковые сигналы
Светодиодные индикаторы Звуковой сигнал*
Включен Все 3 светодиодных индикатора
одновременно загораются, а затем по
очереди гаснут.
Четыре звуковых
сигнала
Зарядка началась Красный светодиодный индикатор
мигает 5 секунд
Один звуковой сигнал
Зарядка Горит красный светодиодный индикатор
Аккумулятор
заряжен Горит зеленый светодиодный индикатор
Подключен Bluetooth Горит синий светодиодный индикатор
Низкое входное
напряжение
Красный и зеленый светодиодные
индикаторы мигают одновременно
Звуковой сигнал
каждую секунду
Перегрев устройства Красный и зеленый светодиодные
индикаторы мигают попеременно
Звуковой сигнал
каждую секунду
* Звуковой сигнал можно отключить с помощью приложения BlackVue Battery по Bluetooth.
Характеристики устройства
Заряжается во время движения автомобиля. Обеспечивает питание видеорегистратора во время парковки.
y40 минут зарядки обеспечивают до 28 часов непрерывной работы (для видеорегистратора с энергопотреблением
3Вт и прямым подключением).
y2 способа подключения:
ū Стандартное подключение — к гнезду прикуривателя при помощи стандартного штекера (стандартная
зарядка5 А); или
ū Прямое подключение — к гнезду прикуривателя напрямую при помощи кабеля (быстрая зарядка 9 А)
yВремя использования можно увеличить вдвое, подключив дополнительный аккумулятор Expansion Battery
(продается отдельно)
yНастройка параметров по Bluetooth при помощи приложения для смартфона.
yСовместимость с электрической системой автомобиля напряжением 12 В.
yЗащитная схема аккумулятора для повышенной безопасности и долговечности.
yОдновременная зарядка аккумулятора Ultra Battery и питание видеорегистратора во время движения автомобиля.
yАвтоматическое переключение на питание от аккумулятора Ultra Battery при выключенном двигателе.
yЖизненный цикл аккумулятора: Рассчитан на 1500 циклов полной зарядки/разрядки, после чего емкость
аккумулятора падает ниже 80% от изначальной.
yФункция защиты от высоких температур отключает аккумулятор, если внутренняя температура достигает 80°C (176°F).
yВ выключенном состоянии аккумулятор Ultra Battery сохраняет заряд более года.

18 BLACKVUE
Инструкция по установке
1. Установите переключатель в положение «OFF» («Выкл.»).
Expansion Dashcam DC in
OFF
Cigarette Hardwire
2. Для стандартного подключения при помощи кабеля со штекером для прикуривателя:
a. Подключите кабель со штекером для прикуривателя к входному разъему постоянного тока аккумулятора
Ultra Battery. Вставьте другой конец кабеля питания в гнездо прикуривателя автомобиля.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Кабель с штекером для
прикуривателя
b. Установите переключатель в положение «Cigarette» («Прикуриватель»). Перейдите к Шагу 3.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
ПРЕДУПРЕЖДЕНИЕ
При использовании кабеля со штекером для прикуривателя необходимо установить переключатель в положение «Cigarette».
Если установить переключатель в положение «Hardwire» («Прямое подключение») при использовании кабеля со штекером для
прикуривателя, это может вызвать отказ устройства, перегрев, воспламенение и т.д.
или

РУССКИЙ
Аккумулятор Power Magic Ultra Battery B-124 19
2. Для подключения при помощи кабеля питания:
a. Подключите кабель питания к входному разъему постоянного тока аккумулятора Ultra Battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Кабель
питания
b. С помощью руководства по эксплуатации автомобиля определите в блоке предохранителей салона
предохранитель с отключающимся питанием (питание вспомогательных устройств) с мощностью
более20А. Обычно это предохранитель прикуривателя или автомагнитолы.
ПРЕДУПРЕЖДЕНИЕ
Если аккумулятор Ultra Battery будет подключен к предохранителю с постоянным питанием , это
может разрядить аккумулятор автомобиля.
c. Извлеките указанный предохранитель с отключающимся питанием и найдите подходящий разветвитель
среди 3 в комплекте.
d. Вставьте провод ACC в коннектор разветвителя предохранителя. Используйте обжимной инструмент или
пассатижи для обжатия коннектора и провода.
ACC
Заземление
(кольцо)
К Ultra Battery

20 BLACKVUE
e. Вставьте предохранитель, ранее извлеченный из блока
предохранителей, в ближайший к клеммам разъем разветвителя
предохранителей.
f. Вставьте новый предохранитель в дальний от клемм разъем
разветвителя предохранителей.
g. Вставьте разветвитель предохранителя в пустой разъем предохранителя с отключающимся питанием в
блоке предохранителей.
h. Подключите провод заземления (кольцо) к точке заземления — например, к болту на оголенной части
металлической рамы автомобиля. Закрепите провод заземления на оголенной части металлической рамы
автомобиля (например, с помощью болта).
i. Установите переключатель в положение «Hardwire» .
3. Подключите «выходной кабель» к разъему «Dashcam» («Видеорегистратор») на аккумуляторе Ultra Battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
4. Вставьте штекер питания видеорегистратора в гнездо прикуривателя на «выходном кабеле» аккумулятора Ultra Battery.
Примечание
Чтобы обеспечить хороший контакт, можно закрепить разъем питания в прикуривателе с помощью изоленты.
5. С помощью специального рычажка приподнимите края резинового уплотнителя по краю ветрового стекла
и подоткните под него кабель питания. Используйте ленты-липучки Velcro, поставляемые в комплекте, чтобы
зафиксировать аккумулятор Ultra Battery
GND
Expansion Dashcam DC in
OFF
Cigarette Hardwire
