Blow BL053 User manual

Instrukcja Obsługi

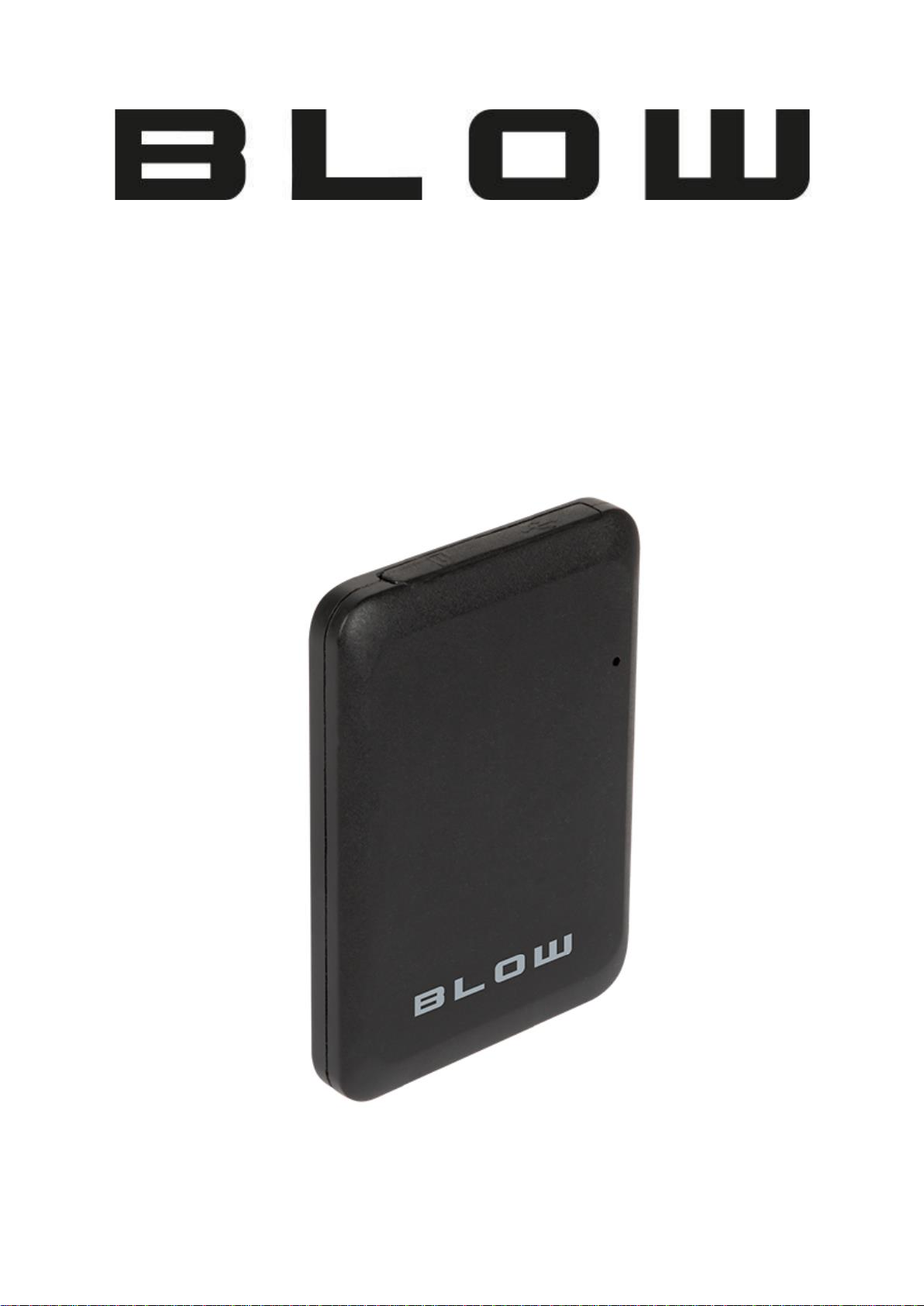

Personalny lokalizator GPS
BL053
78-643#

INSTUKCJA OBSŁUGI
2
Opis produktu
Dziękujemy za zakup przenośnego lokalizatora GPS. Służy on do śledzenia i ochrony
osób oraz mienia, dzięki technologiom U-blox GPS oraz GSM/GPRS. Urządzenie posiada
baterię wielokrotnego ładowania 500 mA.
Akcesoria
Lokalizator GPS –1 szt.
Kabel USB –1 szt.
Instrukcja obsługi –1 szt.
Specyfikacja
Parametr
Dane
Wymiary urządzenia
60x43x8,5mm
Waga netto
22 g
Częstotliwości GSM
850/900/1800/1900 MHz
GPRS
Klasa 12, TCP/IP
Chip GPS
MTK MT2503+RDA6625E
Zakres napięcia
3.6 do 4.2 V, DC
Prąd w trybie czuwania
≤ 2 mAh
Czas namierzania GPS
rozruch zimny = 38 s, ciepły = 32 s, gorący = 2 s
Dokładność namierzania GPS
≤ 10 m
Czułość GPS
-159 dB
Temperatura otoczenia
-40°C do 80°C
Wilgotność otoczenia
20% do 80% RH
Bateria
3.7 V, 500 mAh, wielokrotnego ładowania

INSTUKCJA OBSŁUGI
3
Montaż karty SIM
Fotografia przedstawia poprawny sposób włożenia karty SIM! (Format karty nanoSIM)
Karta SIM nie została załączona w zestawie. Urządzenie może pracować z dowolną
kartą SIM obsługującą sieć GSM 2G lokalnego operatora.
Uwaga: Przed instalacją karty SIM należy sprawdzić, czy nie jest chroniona kodem PIN. Jeśli
ochrona PIN występuje, należy użyć telefonu komórkowego w celu zdjęcia zabezpieczenia
PIN. Karta SIM powinna także zostać doładowana środkami w celu umożliwienia
komunikacji z użytkownikiem.
Ładowanie urządzenia
Przed pierwszym użyciem należy w pełni naładować baterię (ok. 2-3 godziny
ładowania) za pomocą ładowarki USB.

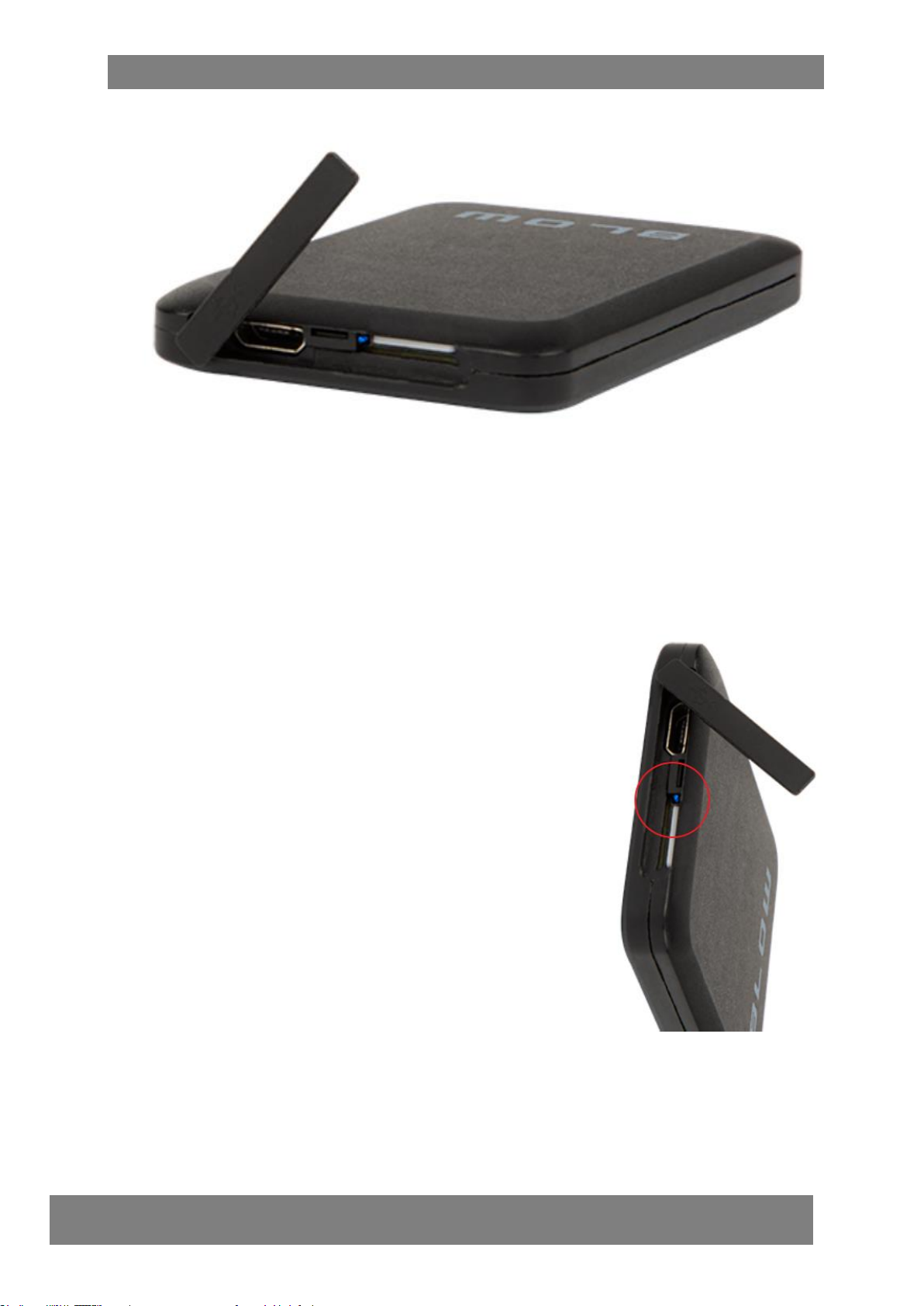

Włączanie urządzenia
Należy zainstalować kartę SIM, wkładając ją
odpowiednią stroną. W momencie instalacji lokalizator
włączy się automatycznie. Zasygnalizuje to niebieska dioda
pod klapką do ładowania. W przypadku wyłączenia
lokalizatora należy wyjąć kartę SIM
Po uruchomieniu, należy odczekać 10 minut na
załadowanie danych umiejscowienia na platformę. Po tym
czasie można zalogować się na stronie w celu namierzania
urządzenia.

INSTUKCJA OBSŁUGI
4
Stałe świeci się na niebiesko
Karta SIM włożona nieprawidłowo
Miga na niebiesko
Wyszukiwanie sygnału GPS
Zgaśniecie niebieskiej diody
Rozpoczęcie pracy
Stale świeci na czerwono
Ładowanie baterii
Zgaśnięcie czerwonej diody
Pełne naładowanie baterii
Konfiguracja lokalizatora odbywa się za pomocą komend SMS które należy
wysłać z pomocą telefonu na numer telefonu karty SIM znajdującego się w
lokalizatorze. Lokalizator po otrzymaniu odpowiedniej i poprawnej komendy
wysłanej z telefonu odpowiada wiadomością zwrotną z odpowiednią informacją.
Konfiguracja i obsługa przez SMS
1. Ustawianie numeru telefonu administratora.
a. Aby ustawić numer administratora należy użyć komendy:
admin123456(spacja)<NR_TELEFONU>
Przykład: admin123456 123456789
b. Aby wykasować numer administratora należy wysłać komendę z tego samego numeru:
noadmin123456(spacja)<NR_TELEFONU>
Przykład: noadmin123456 123456789
•Za pomocą usługi SMS w telefonie komórkowym wysłać powyższą komendę na
numer lokalizatora. Urządzenie odpowie wiadomością „noadmin ok”.
W dalszej części instrukcji liczby „123456” występujące w komendach to domyślne hasło do
lokalizatora. Hasło odo lokalizatora może zostać zmienione co zostanie wyjaśnione w dalszej
części instrukcji.
2. Ustawienia GPRS, przysłanie danych na serwer.
Aby używać funkcji GPRS w celu komunikacji lokalizatora z serwerem, co za tym idzie
widoczność lokalizatora w aplikacji GPSONE i stronie www.gps903.net należy dokonać
ustawień Access Point Name (APN) poprzez wysłanie odpowiedniej komendy.
Czym jest APN? APN to nazwa używana do identyfikacji usługi GPRS w sieci komórkowej
GSM. APN określa typ usług obsługiwanych w danym połączeniu danych pakietowych.
Przed przystąpieniem konfiguracji:
•Należy upewnić się, że karta SIM lokalizatora obsługuje funkcję GPRS obsługuje
obieranie i wysyłanie wiadomości SMS.
•Znać poprawną nazwę APN dla naszego operatora GSM.
Powyższe dane można otrzymać od operatora GSM karty sim.
a. Komenda ustanawiająca APN: apn123456(spacja) <nazwa apn>
Przykład: apn123456 internet

INSTUKCJA OBSŁUGI
5
Po wysłaniu komendy, urządzenie odpowie wiadomością „apn ok”.
Niektórzy operatorzy GSM oprócz nazwy APN wymagają również ustawienie nazwy
użytkownika i hasła
b. Komenda ustawienie nazwy użytkownika: apnuser123456(spacja) <nazwa użytkownika>
Przykład: apnuser123456 blow
Po wysłaniu komendy, urządzenie odpowie wiadomością „apnuser ok”.
c. Komenda ustawienie hasła użytkownika: apnpasswd123456(spacja) <hasło użytkownika>
Przykład: apnpasswd123456 blow
Po wysłaniu komendy, urządzenie odpowie wiadomością „apnpasswd ok”.
W przypadku wymiany karty sim na inną, należy przywrócić lokalizator do ustawień
fabrycznych (opis w dalszej części instrukcji) i ponownie ustawić prawidłowy APN operatora .
3. Prośba o lokalizację
Komenda: G123456# lub zadzwonienie pod numer lokalizatora (w trybie pozycjonowania)
W odpowiedzi urządzenie poda: nr IMEI, datę, godzinę, link do mapy, długość i szerokość
geograficzną.
Przykład:3568xxxxxxx2219<01-03 14:59:43>
Bat:38%
http://maps.google.com/maps?q=N22.669534,E114.011888
•Współrzędne można wprowadzić do Google Earth lub Google Maps. Po ich
wyszukaniu otrzymamy dokładną lokalizację urządzenia.
•Po kliknięciu w link pokaże się mapa Google z oznaczonym umiejscowieniem
urządzenia.
5. Zmiana hasła do lokalizatora
Domyślne hasło dla lokalizatora to: 123456
Hasło można zmienić. Po zmianie hasła z domyślnego na własne we wszystkich komendach
zamiast ciągu liczb „123456”należy użyć własnego hasła.
Komenda: pasword123456(spacja) <nowe hasło>
Przykład: password123456 987654
Po wysłaniu komendy, urządzenie odpowie wiadomością „password ok”.
6. Przywrócenia ustawień fabrycznych
Komenda: begin123456
Obsługiwane przez wszystkie numery telefonów.
Po wysłaniu komendy, urządzenie odpowie wiadomością „begin ok”.

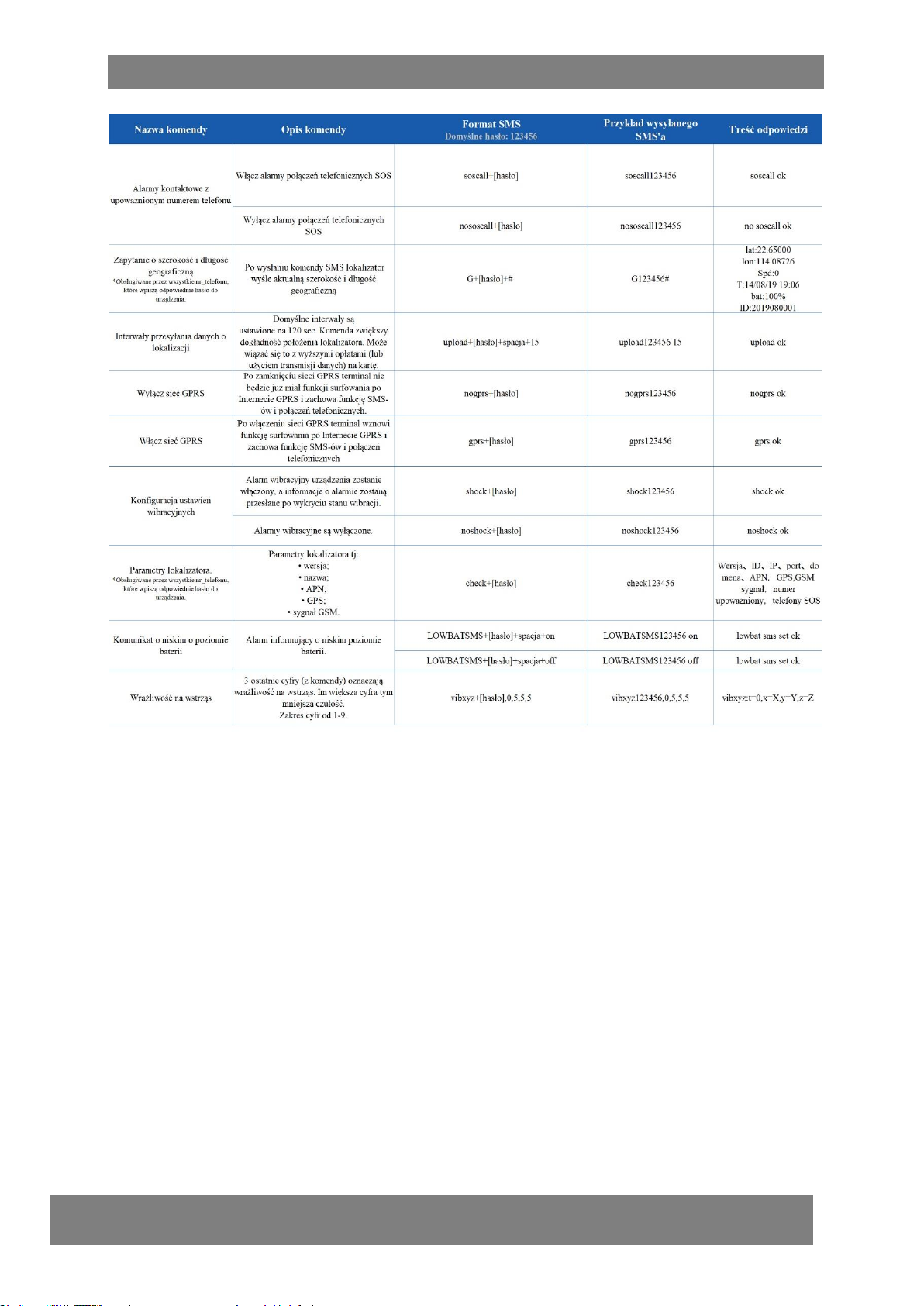

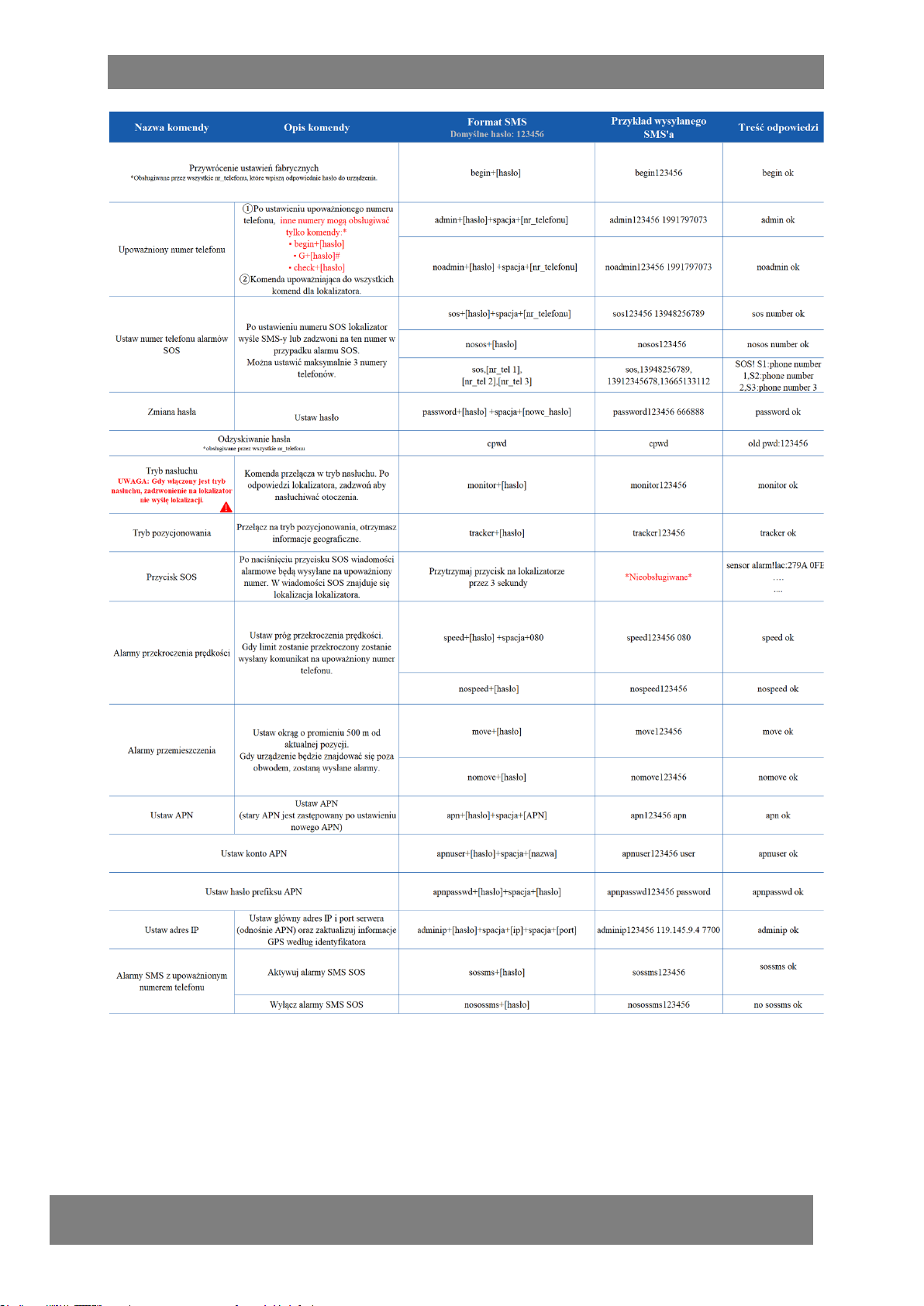

7. Wykaz komend
Kliknij, aby wyświetlić całą listę w oddzielnym pliku PDF dla lepszej czytelności komend.

INSTUKCJA OBSŁUGI
6

INSTUKCJA OBSŁUGI
7

INSTUKCJA OBSŁUGI
8

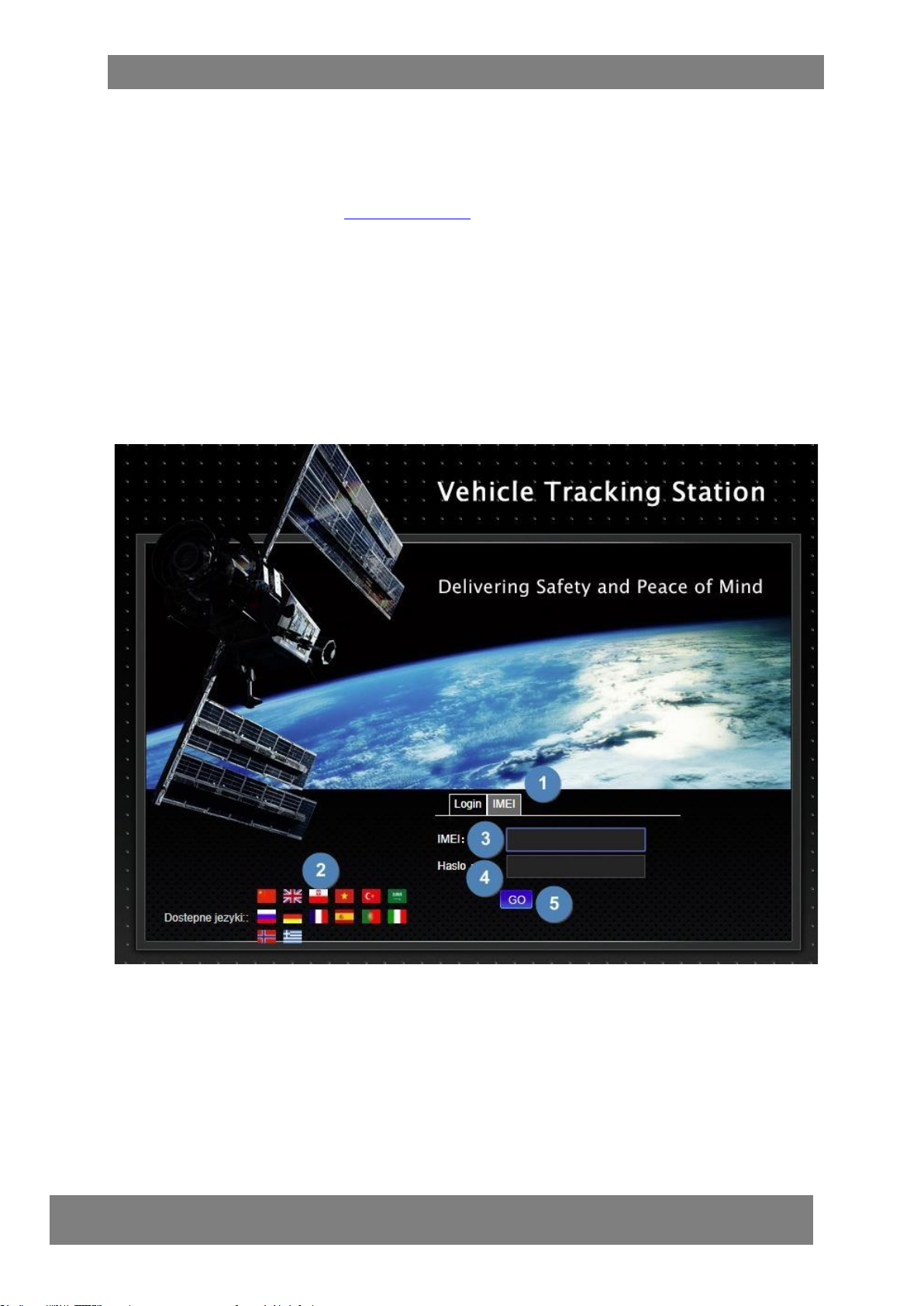

Śledzenie urządzenia w czasie rzeczywistym
1. Korzystając z komputera
Zalogować się do platformy internetowej: www.gps903.net (międzynarodowa)
1. Kliknąć IMEI (1)
2. Wybrać język (2)
3. Login: Wprowadzić nr IMEI urządzenia
(na obudowie urządzenia, opakowaniu, po wysłaniu komendy ST# lub QP#) (3)
4. Hasło: Wprowadzić hasło do urządzenia (domyślne:123456) (4) 5. Po zalogowaniu
do platformy pierwszym razem należy zmienić hasło.
6. Kliknij przycisk „GO” w celu zalogowania do platformy (5)

INSTUKCJA OBSŁUGI
9

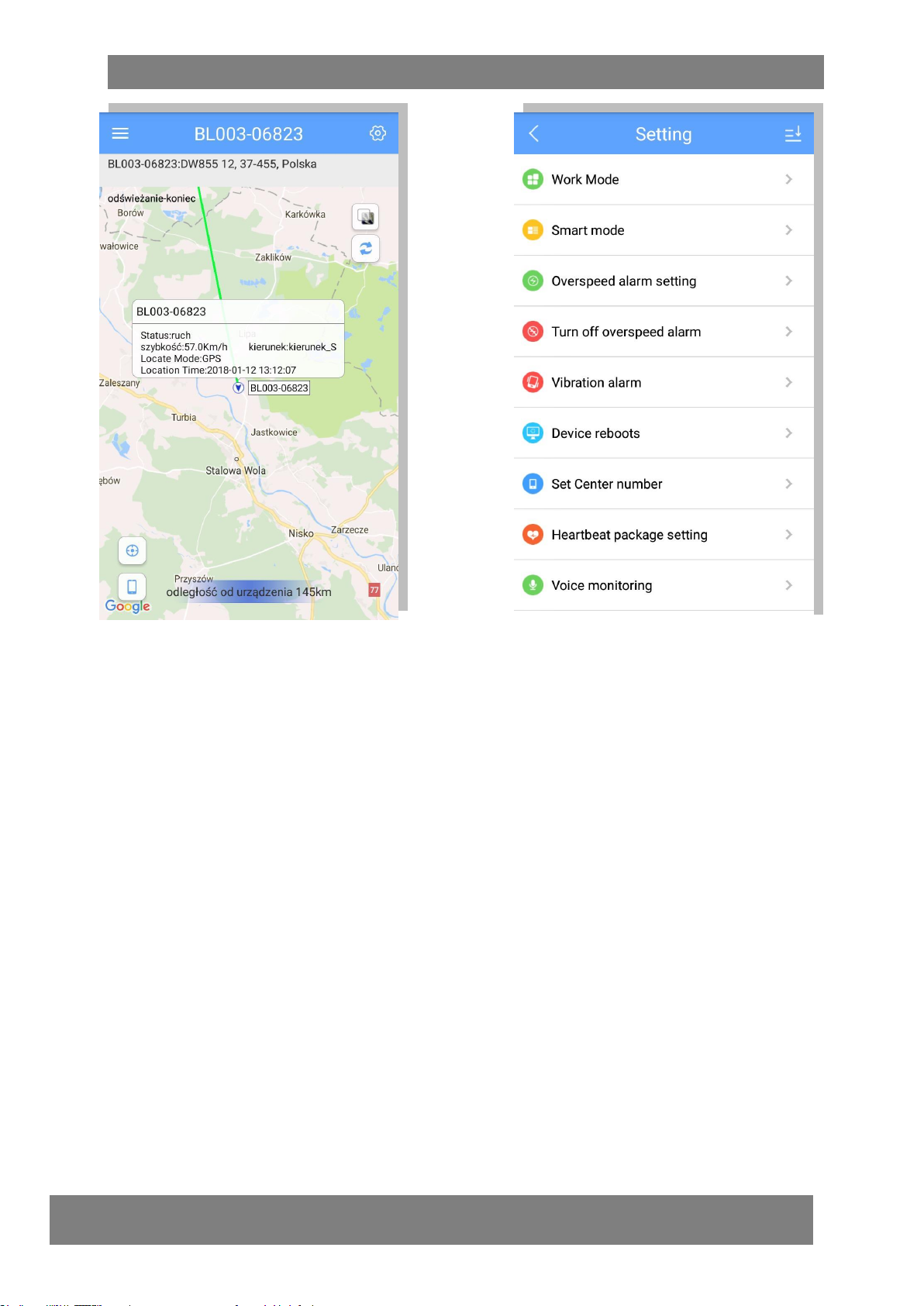

2. Obsługa aplikacji na telefon
Nazwa aplikacji: GPSONE
GPSONE iOS Android
Aplikację można wyszukać w IOS App Store bądź Google Play. Można także zeskanować
kod QR na platformie www.gps903.net . Logowanie do aplikacji:

INSTUKCJA OBSŁUGI
10
Logowanie przez wpisanie numeru IMEI
Hasło domyślne: 123456
Po zalogowaniu hasło należy zmienić.
Można wybrać opcję zapamiętania loginu i hasła.

INSTUKCJA OBSŁUGI
11

INSTRUKCJA OBSŁUGI
12

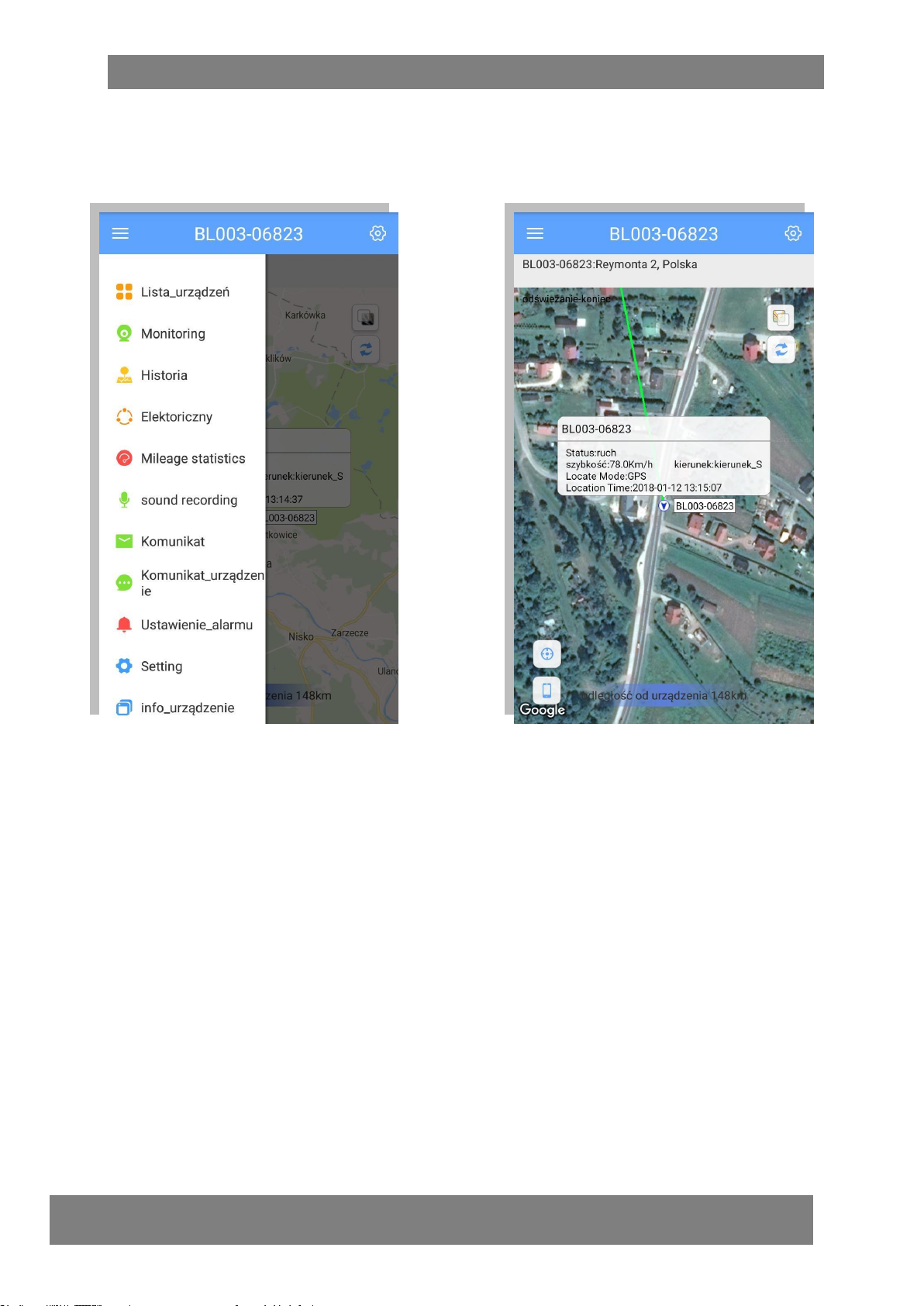

Funkcja Geo Ference
Po zalogowaniu do aplikacji lub platformy można ustawić elektroniczną strefę
powiadamiania. Po ustawieniu strefy, aplikacja i platforma pokażą powiadomienie za każdym
razem, kiedy lokalizator przekroczy granicę strefy. Aby ustawić naciśnij OPCJE , a
następnie „Elektoriczny”.
Uwaga: Pomimo ustawienia funkcji GeoFence, urządzenie nie będzie wysyłać wiadomości SMS jako alarmu.
Alarmy widoczne są tylko w interfejsie „Komunikat_urządzenie”. Aplikacja może wysyłać powiadomienia push-
up, jednakże należy ustawić brak optymalizacji baterii dla aplikacji GPS ONE.

INSTRUKCJA OBSŁUGI
13
Ostrzeżenia
Aby przedłużyć zdatność urządzenia do użytku należy stosować się do niniejszych instrukcji.
•Nie używać ani nie przechowywać urządzenia w miejscach zakurzonych i zapylonych.
•Nie umieszczać urządzenia w miejscach nagrzanych ani wychłodzonych.
•Urządzenie czyścić za pomocą suchej szmatki. Nie używać detergentów.
•Nie rozbierać urządzenia. Nie dokonywać modyfikacji w jego budowie.
•Nie używać urządzenia z innymi bateriami.
Uwaga: Telefon i lokalizator GPS wyświetlą się odpowiednio na mapie tylko, jeśli jest
pomiędzy nimi dostateczny dystans.
Wyprodukowano w ChRL dla:
Sprzęt elektryczny oznaczony symbolem przekreślonego kosza nie może być wyrzucany wraz
z odpadami komunalnymi. Taki sprzęt podlega zbiórce oraz recyklingowi.
www.blow.com.pl www.prolech.com.pl
PROLECH R. i S. Leszek Sp. J.
Stary Puznów 58B 08-400
Garwolin, Polska

INSTRUKCJA OBSŁUGI
14
User manual
Tracker GPS
BL053
78-643#

INSTRUKCJA OBSŁUGI
15
Product overview
Thank You for purchasing our vehicle GPS tracker. It’s for monitoring and protecting the
vehicles from stealing. Tracer using U-blox GPS and GSM/GPRS technology.
Accessories:
1X Device
1X USB Charging Cable
1X User Guide
Hardware Specification:
Content
Specs.
Mainframe Dimension
60*43*8mm
Net weight
22g
GSM frequencies
850/900/1800/1900Mhz
GPS Chipset
MTK MT2503+RDA6625E
GPRS
Class12,TCP/IP
Battery
500mAh
Standby Current
≤2mAh
GPS locating time
cold start=38s warm start=32s hot
start=2s
GPS Sensitivity
-159dB
GPS Accuracy
≤ 10m
Work environment temperature
-40℃+80℃
Work environment humidity
20%-80%RH

INSTRUKCJA OBSŁUGI
16
Installing the SIM card
The SIM Card is not included. The device can work with any SIM card that supports
the GSM 2G network of local operators.
Warning: Before installing the SIM card, make sure it is not protected with a PIN code. If
PIN protection is present, use a mobile phone to remove the PIN protection. The SIM card
should also be topped up with funds to enable communication with the user.
Device charging
Before first use, fully charge battery (approx. 1-2 hours
of charging)
Turning ON device
Install the SIM card by inserting it with the correct side.
Tracer will turn on automatically. After installing SIM card you
will saw blue LED under the charging flap. To turn off tracer,
remove the SIM card.

INSTRUKCJA OBSŁUGI
17
Configuration and Operation by SMS
To Set the Center Number
Command: admin+123456+space+1991797073
NOTE:The letters or symbols should be English and the letters should be in lower-case.
Example: admin123456 1991797073
·Using your mobile phone,send the above command to the phone number of the device,it will reply: admin
ok!
·To delete this number,you can send : admin123456 1991797073
to the phone number of the device.
·Center number can control the oil and power and resume factory settings
·Only one number can be center number.
Changing the password
Command:password+old123456+space+new 123456
For example: password123456 666888
GPRS Setting
In order to use the GPRS function,the user needs to setup the APN by sending SMS command.
--what is APN?Access Point name(APN) is the name used to identify a general packet radio service (GPRS)
bearer service in the GSM mobile network. TheAPN defines the type of service that is provided in the
packet data connection.
·Make sure that the SIM card in the tracker supports the GPRS function.
·The APN can be acquired from your local GSM operators.
Command: apn+123456+apn content
Note:SomeAPN without user name and password,so please leave it blank.
For example: apn123456 apn
·please set it up when the device can not connect with the web platform or the APP.
·After sending the command,it will reply: apn ok!
Set up the SMS Language
Command:LANG,0# (English)
LANG,1# (Chinese)
Location request
Command: G+123456#
The device will reply: tracker ok the IMEI No,the date,the time,the map link,the longitude
and latitude
Example: G123456#
lat:22.65000
lon:114.08726
Spd:0
T:14/08/19 19:06
bat:100%

INSTRUKCJA OBSŁUGI
18
ID:2019080001
http://maps.google.com/maps?q=N22.65000,E114.08726
Click on the link then the location can be shown directly on Google Map on your mobile
phone.
VibrationAlarm
Command: shock+password (turn on this function)
noshock+password (turn off this function)
·This function is off by default setting.
Change the way of alarm
Command: sossms123456 (alarm by sms)
Command: soscall123456 (alarm by calling)
Command: nosossms123456 (turn off all the way of alarm)
Command: nososcall123456 (turn off all the way of alarm)
Cut off / Recover oil and power | Only for model: BL008, BL03FA
Command:RELAY,1# (cut off oil and power) Auto-Reply: relayer enable OK!
Command:RELAY,0#(recover oil and power) Auto-Reply: relayer disable OK!
·It only works when the speed less than 20km/h
Listen-in (Voice Monitoring)
Compatible with:
Command:monitor123456 (turn on the function)
tracker123456 (turn off the function)
·Please call the mobile number in the device to hear what happened around it after receiving
the SMS reply.
Over-Speed Alert
Command:speed123456 080 (080 is the set-up speed)
nospeed123456 (turn off this function)
·this is to turn on/off the over-speed alarm,speed unit:km/h
·speed range:30-180km
·this function is off by default setting.
·after sending the command,it will reply: speed ok! Or nospeed ok

INSTRUKCJA OBSŁUGI
19
Checking Settings
Command:#TCP#
The device will reply : IMEI NO./WEBSITE:PORT NO./APN##/NETWORK
STATUS/SIGNAL#POWER
Example:353506810007721/www.b.gps903.net:7700/cmnet##/SOC4/165:30#100
Command:ST#
※The device will reply:
IMEI：888xxxxxxxxx888
ALM:1(Alarm mode)
VA：0 (Vibration alarm on/off)
OS: 0 （Over speed alarm on/off）
LA：0（Light perception alarm on/off）
HBT：10 (Heartbeat packet time)
LANG：1（language）
GMT：E8 (time zone)
Command:QP#
※The device will reply:
IMEI:8888888888XXXX8
APN:CMNET
IP:a.gps903.net/7700
LMT,0#
CENTER:
SOC4:1
GSM:30
GPS:SLEEP
BAT:4.2
12.Reboot device
Command:RESET#
·The device will restart itself without changing any settings.
13.Initialization
Command:begin+123456
·This is to make all settings back to the factory default,except the IP.
·Only the center number has the right to operate.

INSTRUKCJA OBSŁUGI
20
Track Your device
1. By computer
Log in to the internet platform: www.gps903.net (international)
1. Click IMEI (1)
2. Select language (2)
3. Login: Enter the IMEI number of the device
(on the device housing, packaging box, after sending the ST# or QP# command) (3)
4. Password: Input password (default:123456) (4) After first login, You should change
password for better protection.
5. Click „GO” to log into platform.
