BlueRhino Garden Treasures WAD8160L User manual

ITEM/ARTICLE/ARTICULO #256797
GRANITE OUTDOOR FIREPLACE
FOYER D’EXTÉRIEUR EN GRANITE (page 12)
BRASERO DE GRANITO
PARA EXTERIORES (página 23)
MODEL/MODÈLE/MODELO #WAD8160L
WARNING
1. For Outdoor Use Only (outside any enclosure).
2. Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage.
3. Read the installation, operation, and maintenance instructions thoroughly before installing or servicing this
equipment.
4. Failure to follow these instructions could result in fire or explosion, which could cause property damage,
personal injury, or death.
5. Save these instructions for future reference. If you are assembling this unit for someone else, give this
manual to him or her to read and save for future reference.
Questions, problems, missing parts? Before returning to your retailer, call our customer service department at
1.800.762.1142, 9 a.m. – 5 p.m., EST, Monday – Sunday, [email protected]
Garden Treasures™ is a trademark of LF, LLC.
All Rights Reserved.
WAD8160L-OM-106 EFS

2
TABLE OF CONTENTS
ProductRegistration............................................................................ 2
SafetyInformation ............................................................................. 3
PackageContents ............................................................................. 5
Preparation .................................................................................. 5
AssemblyInstructions........................................................................... 6
OperatingInstructions.......................................................................... 10
Lighting .................................................................................. 10
TendingtheFire............................................................................. 10
Extinguishing............................................................................... 10
CleaningandCare ............................................................................ 10
Inspecting................................................................................. 10
Cleaning.................................................................................. 10
Storing................................................................................... 11
LimitedWarranty ............................................................................. 11
ReplacementParts............................................................................ 11
PRODUCT REGISTRATION
For faster warranty service, please register your product immediately at www.bluerhino.com or call 1.800.762.1142.

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the product.
If you have any questions regarding the product please call customer service at: 1.800.762.1142,
9 a.m. – 5 p.m., EST, Monday – Sunday, [email protected]
WARNING:
1. This appliance is for outdoor use only, and shall NOT be used in a building, garage, or any other
enclosed area.
2. Do NOT operate, light or use this appliance within 8 feet of walls, structures or buildings.
3. Do NOT use this outdoor fireplace without a 36 inch clearance from combustible objects.
4. Do NOT use this outdoor fireplace for indoor heating. TOXIC carbon monoxide fumes can accumulate
and cause asphyxiation.
5. This outdoor fireplace is NOT for commercial use.
6. This outdoor fireplace is NOT to be operated by children.
7. This outdoor fireplace is NOT to be used in or on boats or recreational vehicles.
8. Always use in accordance with all applicable local, state and national codes. Contact your local fire
department for details on outdoor burning.
9. When using this outdoor fireplace, exercise the same precautions you would with any open fire.
10. The use of alcohol, prescription or non-prescription drugs may impair the consumer’s ability to
properly assemble or safely operate this outdoor fireplace.
11. Do NOT use this outdoor fireplace without reading the entire “Owner’s Manual”.
12. This outdoor fireplace is for use with dry, seasoned hardwood. It will burn hotter, more completely and
create less smoke.
13. Do NOT burn charcoal briquets, lump charcoal, manufactured logs, driftwood, trash, leaves, paper,
cardboard, plywood, painted or stained or pressure treated wood. Avoid using softwoods such as pine
or cedar that can throw sparks.
14. Do NOT alter this outdoor fireplace in any manner.
15. Do NOT use this outdoor fireplace until it is COMPLETELY assembled and all parts are securely
fastened and tightened.
16. Do NOT store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other
appliance.
17. Do NOT store or use an LP gas cylinder within 10 feet (3.05 m) of this outdoor fireplace while it is in
operation.
18. Do NOT use this outdoor fireplace near automobiles, trucks, vans or recreational vehicles.
19. Do NOT use in an explosive atmosphere. Keep outdoor fireplace area clear and free from combustible
materials, gasoline and other flammable liquids.
20. Do NOT use this outdoor fireplace under any overhead or near any unprotected combustible
constructions. Avoid using near or under overhanging trees and shrubs.
21. Always use this outdoor fireplace on a hard, level non-combustible surface such a concrete, rock or
stone. An asphalt or blacktop surface may not be acceptable for this purpose. Do NOT use on wooden
decks.
22. Always empty this outdoor fireplace before each use.
23. Do NOT wear flammable or loose clothing when operating this outdoor fireplace.
24. Do NOT use in windy conditions.
25. Do NOT use this outdoor fireplace unless spark guards are securely in place.
26. Do NOT use gasoline, kerosene, diesel fuel, lighter fluid or alcohol to light or relight fires.
27. Keep all electrical cords away from a hot fireplace.
28. All surfaces of this outdoor fireplace are hot when in operation. To avoid burns, do NOT touch
fireplace until it has completely cooled unless you are wearing protective gear (Potholders, gloves,
BBQ mittens, hot pads & etc.). Never touch ashes or coals to see if they are hot.

4
SAFETY INFORMATION – CONTINUED
29. Do NOT leave a lit outdoor fireplace unattended, especially around children and pets.
30. Do NOT attempt to move or store this outdoor fireplace until all ashes and coals are completely
extinguished.
31. Do NOT remove ashes or coals until they are completely and fully extinguished.
32. Use heat-resistant gloves or hot pads when contacting handles.
33. Use long, sturdy fireplace tools when adding or moving logs.
34. Do NOT place wood directly into bottom of the outdoor fireplace. Place wood only on the wood grid.
35. Do NOT overload the fireplace. Do not add additional firewood until the fire burns down. NOTICE: If
any portion of the bowl, lid or spark guards of this outdoor fireplace are glowing red it is overloaded.
36. Do NOT lean over this outdoor fireplace when lighting or when in use.
37. Do NOT place a hot spark guard or hot fireplace tools onto combustible surfaces such as grass,
wooden deck or furniture.
38. Avoid breathing smoke from the fire and avoid getting it into your eyes.
39. This outdoor fireplace should be thoroughly inspected and cleaned on a regular basis.
40. After a period of storage and/or non-use, check for signs of damage and creosote build-up. Do NOT
operate until necessary repairs and/or cleanup are executed.
41. Use only Blue Rhino Global Sourcing, LLC factory authorized parts. The use of any part that is NOT
factory authorized can be dangerous and will void your warranty. Contact 1.800.762.1142.
42. Deaths, serious injury or damage to property may occur if the above is not followed exactly.

5

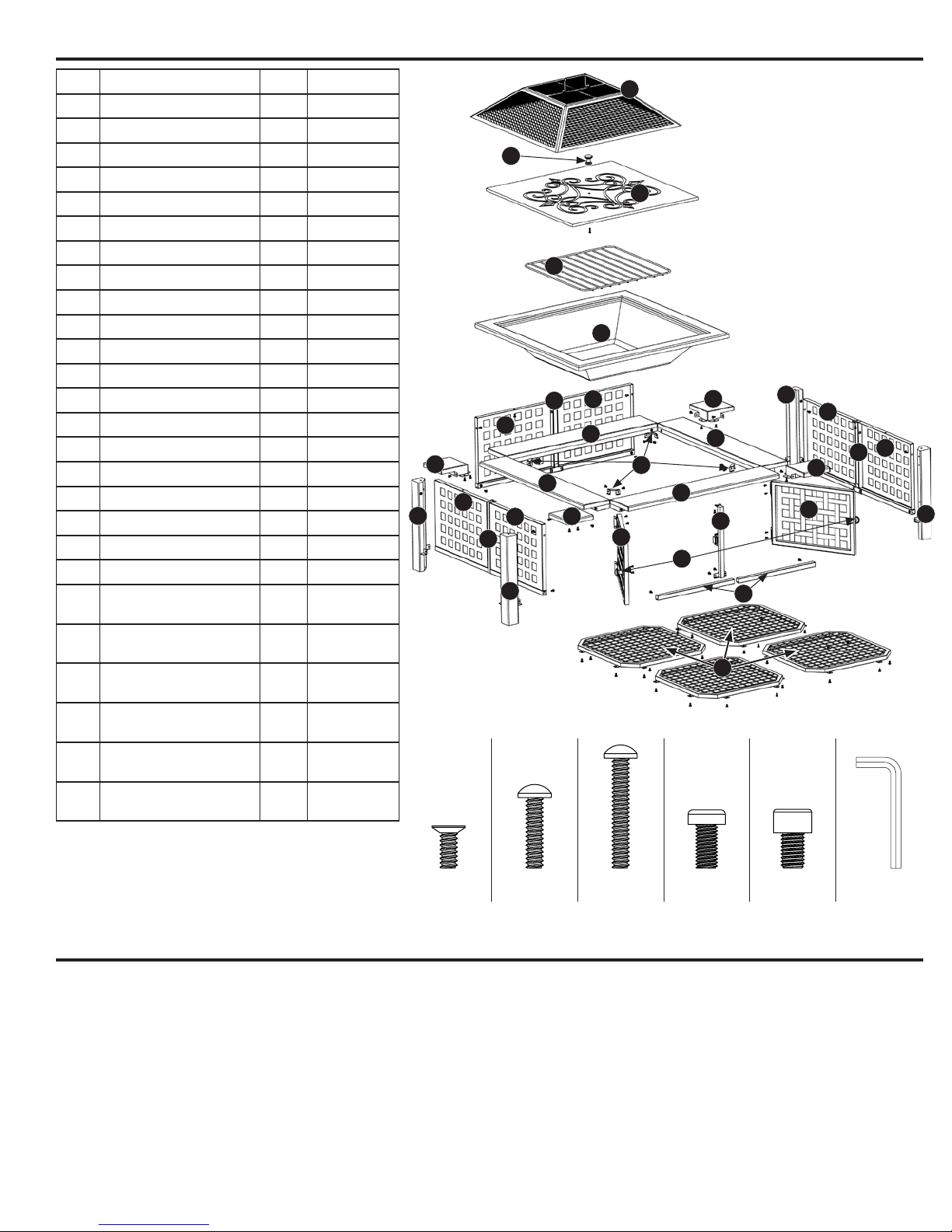

PACKAGE CONTENTS
Part Description Qty Reorder #
1 Spark Guard 1 55-05-521
2 Knob 3 55-05-523
3 Table Insert 1 55-05-522
4 Wood Grate 1 55-05-524
5 Bottom Bowl 1 55-05-503
6 Hearth Corner 4 55-05-510
7 Side Panel 6 55-05-519
8 Side Panel Support 3 55-05-520
9 Hearth 4 55-05-508
10 Hearth Bracket 4 55-05-509
11 Rear Leg 2 55-05-513
12 Door 2 55-05-504
13 Right Front Leg 1 55-05-514
14 Door Support 1 55-05-506
15 Left Front Leg 1 55-05-511
16 Door Frame Support 2 55-05-505
17 Base Panel 4 55-05-501
18 Cover (not shown) 1 55-05-738
19 Poker (not shown) 1 55-05-739
A Screw
M4x8 Black Nickel Plated 8 55-05-517
B Screw
M4x16 Black Nickel Plated 1 55-05-515
C Screw
M4x25 Black Nickel Plated 2 55-05-516
D Screw
M5x10 Black Nickel Plated 74 55-05-518
E Bolt
M5x10 Black Nickel Plated 4 55-05-502
F Allen Wrench
M5 1 55-05-500
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and diagram
above. If any part is missing or damaged, do not attempt to assemble, install or operate the product. Contact customer service for
replacement parts.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly: Allen Wrench (included)
Helpful Tools: Phillips Screwdriver (not included)
1
3
4
5
6
7
7
7
7
6
6
6
9
8
8
8
9
9
9
10
11
11 12
12
13
15
14
16
A B C D E F
2
2
17
7
7

6
ASSEMBLY INSTRUCTIONS
1. Attach hearth corners using 16 screws “D”.
Figure 1
2. Attach hearth brackets using 8 screws “D”.
Figure 2
3. Attach side panels, side panel support,
left front leg, and left rear leg, using
7 screws “D” and 2 bolts “E”.
Figure 3

7
ASSEMBLY INSTRUCTIONS –CONTINUED

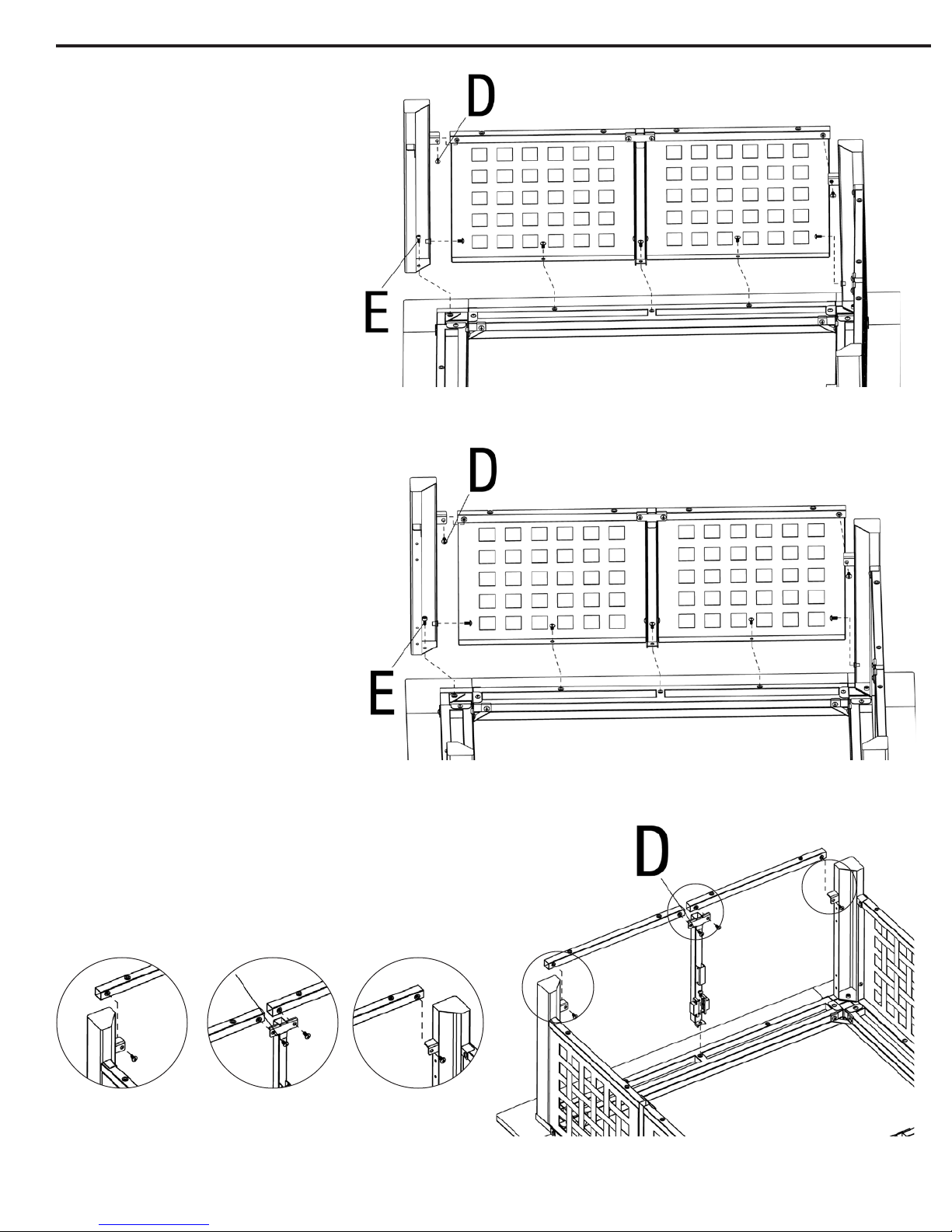

4. Attach side panels, side panel support,
and right rear leg, using 7 screws “D”
and 1 bolt “E”.
Figure 4
5. Attach side panels, side panel support,
and right front leg, using 7 screws
“D” and 1 bolts “E”.
Figure 5
6. Attach door frame supports and door support using
5 screws “D”.
Figure 6
Figure 6a Figure 6b Figure 6c

8
ASSEMBLY INSTRUCTIONS –CONTINUED

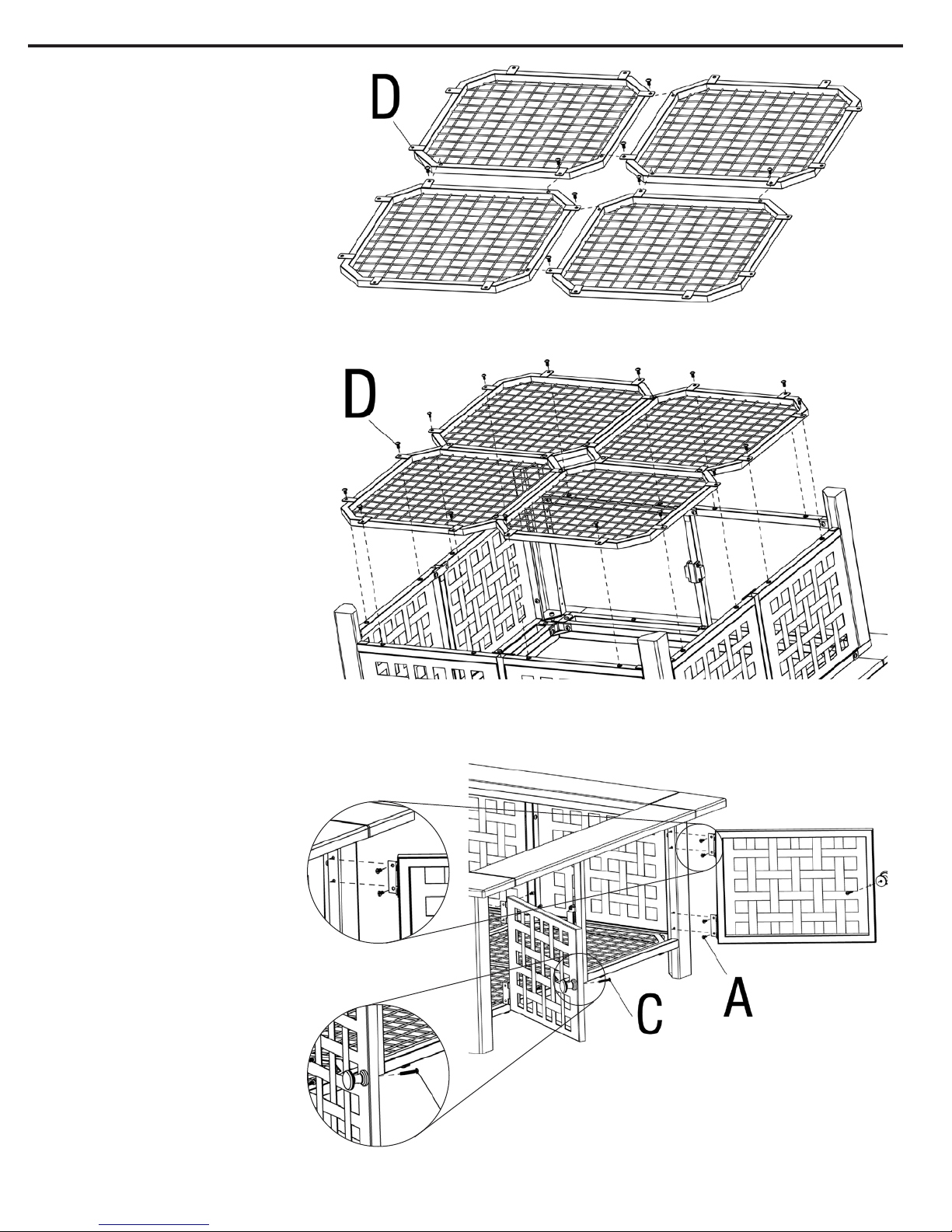

7. Attach base panel using 8 screws “D”.
Figure 7
8. Attach base panel assembly using
16 screws “D”.
Figure 8
9. Attach doors and knobs using 8 screws “A” and
2 screws “C”.
Figure 9

9
ASSEMBLY INSTRUCTIONS –CONTINUED

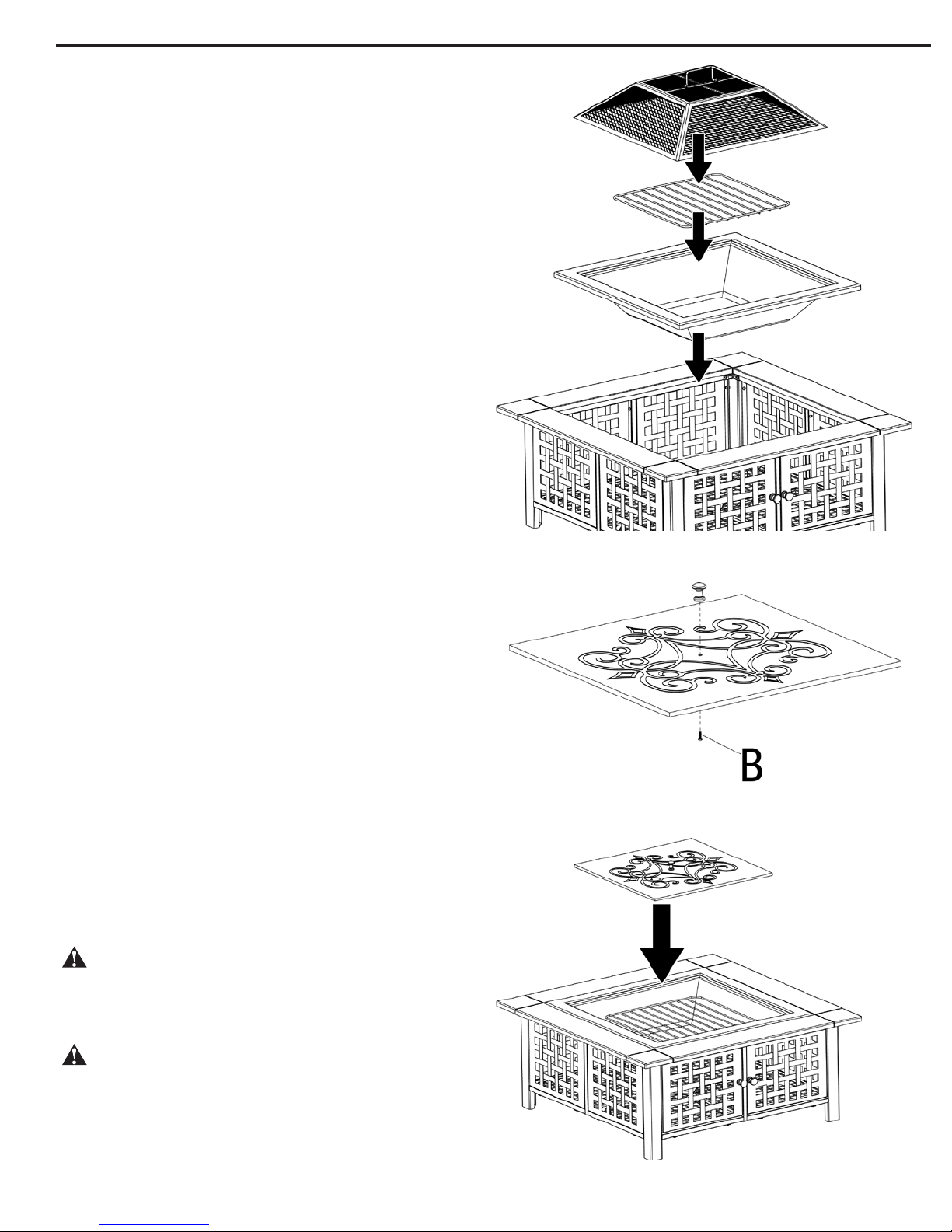

10. Insert bottom bowl, wood grate and spark guard.
Figure 10
11. Attach knob using screw “B” to table insert.
Note: When table insert is not being used, store in a cool dry
place where it will not be damaged.
Figure 11
When using table insert, remove spark guard and place table
insert onto bottom bowl.
Note: When spark guard is not being used, store in a cool dry
place where it will not be damaged.
WARNING: Do NOT place table insert onto the
bottom bowl until fire is completely out and the fireplace
is cool.
WARNING: Do NOT place a hot spark guard or hot
fireplace tools onto combustible surfaces such as grass,
wooden deck or furniture.
Figure 12

10
OPERATING INSTRUCTIONS
WARNING: Before using this outdoor fireplace, make sure you have read, understand and are following all
information provided in the Important Safeguards presented on page 3 and 4. Failure to follow those instructions can
cause death, serious injury or property damage.
Lighting
1. Make sure there is only a small amount of ash in the bottom of the bowl.
2. Place a layer of dry kindling or a natural firestarter such as Fatwood™ onto the center of the grate.
3. Place above that a layer of dry seasoned hardwood that is cut to lengths no more than 3/4 the diameter of the bowl.
4. Use a match to light kindling or firestarter.
5. Using the poker provided and heat-resistant gloves, replace spark guard once the kindling or firestarter is lit.
The poker provided may become hot during use and may remain hot after use.
Tending the Fire
You may need to shift and/or add logs for an ideal experience.
Do NOT place a hot spark guard or hot fireplace tools onto combustible surfaces such as grass, wooden deck or
furniture.
The poker provided may become hot during use and may remain hot after use.
Do NOT leave hot spark guard, poker, or other hot fireplace tools unattended, especially around children and pets.
1. Using the poker provided and heat-resistant gloves, carefully remove spark guard.
2. While using the poker provided and heat-resistant gloves, shift coals and logs to allow additional airflow.
3. Do NOT add gasoline, kerosene, diesel fuel, lighter fluid or alcohol to relight or enhance an existing fire.
4. Wait until glowing coals have developed before adding any additional wood. If additional wood is required, place wood on top
coals. Be careful not to shift ashes.
5. Using the poker provided and heat-resistant gloves, replace spark guard.
Extinguishing
1. Allow fire to burn itself out.
2. Do NOT use water to extinguish as this is dangerous and can cause damage to this outdoor fireplace.
CLEAN AND CARE
Inspecting
This outdoor fireplace should be inspected on a regular basis to ensure product safety and longer product life.
Do NOT attempt to inspect this outdoor fireplace until the fire is COMPLETELY out.
1. Check handles to make sure they are secure.
2. Check components for any signs of damage or rust.
3. If damage to any component is detected, do NOT operate until repairs are executed.
Cleaning
This outdoor fireplace should be cleaned on a regular basis to promote safer experiences and longer product life.
Note: After repeated use, a slight discoloration of the finish may occur.
Do NOT attempt to clean this outdoor fireplace until the fire is COMPLETELY out.
Do NOT use oven cleaner or abrasive cleaners as they will damage this product.
Do NOT clean any part of this outdoor fireplace in a self cleaning oven as it may damage the finish.
1. Wipe exterior surfaces with a mild dishwashing detergent or baking soda.
2. For stubborn surfaces use a citrus based degreaser and a nylon scrubbing brush.
3. Rinse clean with water.
4. Remove built-up creosote from components with a chimney cleaning product.

11
Storage
Do NOT move or store this outdoor fireplace until the fire is COMPLETELY out.
1. Once the fire is out, coals are cold and outdoor fireplace is cool to the touch, remove ashes and properly dispose.
2. Cover outdoor fireplace with a durable vinyl cover designed to fit this unit.
3. Store assembled in a location away from children and pets.
Note: If you do not use a cover, store this outdoor fireplace in a dry location to maximize product life.
WARRANTY
Blue Rhino Global Sourcing, LLC (“Vendor”) warrants to the original retail purchaser of this product, and to no other person, that
if this product is assembled and operated in accordance with the printed instructions accompanying it, then for a period of one
(1) year from the date of purchase, all parts in such product shall be free from defects in material and workmanship. Vendor may
require reasonable proof of your date of purchase. Therefore, you should retain your sales slip or invoice. This Limited Warranty
shall be limited to the repair or replacement of parts, which prove defective under normal use and service and which Vendor shall
determine in its reasonable discretion upon examination to be defective. Before returning any parts, you should contact Vendor’s
Customer Service Department using the contact information listed below. If Vendor confirms, after examination, a defect covered
by this Limited Warranty in any returned part, and if Vendor approves the claim, Vendor will replace such defective part without
charge. If you return defective parts, transportation charges must be prepaid by you. Vendor will return replacement parts to the
original retail purchaser, freight or postage prepaid.
This Limited Warranty does not cover any failures or operating difficulties due to accident, abuse, misuse, alteration, misapplication,
improper installation or improper maintenance or service by you or any third party, or failure to perform normal and routine
maintenance on the product as set out in this owner’s manual. In addition, the Limited Warranty does not cover damage to the
finish, such as scratches, dents, discoloration, rust or other weather damage, after purchase.
This Limited Warranty is in lieu of all other express warranties. Vendor disclaims all warranties for products that are purchased
from sellers other than authorized retailers or distributors, including the warranty of merchantability or the warranty of fitness
for a particular purpose. VENDOR ALSO DISCLAIMS AND ANY ALL IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION THE
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. VENDOR SHALL HAVE NO LIABILITY TO
PURCHASER OR ANY THIRD PARTY FOR ANY SPECIAL, INDIRECT, PUNITIVE, INCIDENTAL, OR CONSEQUENTIAL DAMAGES. Vendor
further disclaims any implied or express warranty of, and assumes no responsibility for, defects in workmanship caused by third
parties.
This Limited Warranty gives the purchaser specific legal rights; a purchaser may have other rights depending upon where he or she
lives. Some jurisdictions do not allow the exclusion or limitation of special, incidental or consequential damages, or limitations on
how long a warranty lasts, so the above exclusion and limitations may not apply to everyone.
Vendor does not authorize any person or company to assume for it any other obligation or liability in connection with the sale,
installation, use, removal, return, or replacement of its equipment, and no such representations are binding on Vendor.
Blue Rhino Global Sourcing, LLC
Winston-Salem, North Carolina USA
[phone]
REPLACEMENT PARTS
For replacement parts, please see “Package Contents” section (pg. 5), and call our customer service department at
1.800.762.1142, 9 a.m. – 5 p.m., EST, Monday – Sunday, [email protected]
CLEAN AND CARE – CONTINUED
Printed in China

ITEM/ARTICLE/ARTICULO #256797
GRANITE OUTDOOR FIREPLACE
FOYER D’EXTÉRIEUR EN GRANITE (page 12)
BRASERO DE GRANITO
PARA EXTERIORES (página 23)
MODEL/MODÈLE/MODELO #WAD8160L
AVERTISSEMENT
1. Pour usage à l’extérieur seulement (hors de tout abri clos)
2. Toute installation défectueuse ou modification incorrecte ainsi que tout mauvais réglage ou entretien
incorrect risque d’entraîner des blessures ou des dégâts matériels.
3. Lire complètement les instructions d’installation, d’utilisation et d’entretien avant de procéder à la
maintenance de l’appareil ou de procéder à son entretien.
4. Le non-respect de ces consignes risque de provoquer un incendie ou une explosion et entraîner des dégâts
matériels, des blessures graves voire la mort.
5. Conservez ces instructions afin de pouvoir les consulter ultérieurement. Si vous êtes en train d’assembler
cet appareil pour une autre personne, veuillez lui fournir le manuel afin qu’elle puisse le lire et le consulter
plus tard.
Vous avez des questions, des problèmes ou il vous manque des pièces? Avant de retourner au magasin, appelez
notre service à la clientèle au 1.800.762.1142, de 9 h à 17 h, heure normale de l’Est, du lundi au vendredi ou contactez-
nous par courriel à [email protected]
Garden Treasures™ est une marque déposée de
LF, LLC. Tous droits réservés.

13
TABLE DES MATIÈRES
Enregistrementduproduit....................................................................... 13
Consignesdesécurité ......................................................................... 14
Contenuducarton ............................................................................ 16
Préparation ................................................................................. 16
Directivesd’assemblage........................................................................ 17
Utilisation................................................................................... 21
Allumerlefoyerd’extérieur..................................................................... 21
Entretenirlefeu............................................................................. 21
Éteindrelefoyerd’extérieur.................................................................... 21
Nettoyageetentretien ......................................................................... 21
Inspection................................................................................. 21
Nettoyage................................................................................. 21
Entreposage............................................................................... 22
Garantielimitée .............................................................................. 22
Piècesderechange ........................................................................... 22
ENREGISTREMENT DU PRODUIT
Pour bénéficier plus rapidement du service offert par la garantie, veuillez enregistrer cet article immédiatement sur le site internet
www.bluerhino.com ou appelez le 1.800.762.1142.

14
CONSIGNES DE SÉCURITÉ
Veuillez lire et comprendre ce manuel dans son intégralité avant de tenter d’assembler, d’utiliser ou d’installer
cet article. Si vous avez des questions concernant cet article, veuillez appeler notre service à la clientèle
au 1.800.762.1142, de 9 h à 17 h, heure normale de l’Est, du lundi au dimanche, ou contactez-nous par
courriel au [email protected].
AVERTISSEMENT:
1. Ce foyer d’extérieur doit être utilisé uniquement à l’extérieur et ne doit PAS être utilisé dans un
immeuble, un garage ou tout autre abri clos.
2. NE PAS utiliser ou allumer cet appareil à moins de 2,43 m de tout mur, construction ou bâtiment.
3. NE PAS utiliser ce foyer d’extérieur sans laisser un espace d’au moins 91 cm entre le foyer et toute
matière combustible.
4. NE PAS utiliser le foyer d’extérieur pour se chauffer à l’intérieur d’une maison. Des émanations
TOXIQUES de monoxyde de carbone peuvent s’accumuler et provoquer l’asphyxie.
5. Ce foyer d’extérieur N’est PAS destiné à un usage commercial.
6. Ce foyer d’extérieur NE doit PAS être utilisé par des enfants.
7. Ce foyer d’extérieur NE doit PAS être utilisé à bord d’un bâteau ou d’un véhicule récréatif.
8. Veiller à toujours utiliser le foyer d’extérieur conformément aux codes locaux, aux codes de l’état ou
de la province ainsi qu’aux codes nationaux. Contacter les pompiers et les services de lutte contre les
incendies pour de plus amples informations concernant l’incinération à l’extérieur et la prévention des
incendies.
9. Faire preuve des mêmes précautions qu’en présence d’un feu normal de plein air.
10. La prise d’alcool, de médicaments ou de drogues risque de nuire à l’aptitude de l’utilisateur à
assembler ou à utiliser le foyer d’extérieur en toute sécurité.
11. NE PAS utiliser ce foyer d’extérieur avant de lire complètement les instructions du “manuel
d’utilisation”.
12. Veiller à toujours utiliser du bois sec avec ce foyer d’extérieur. En effet, le bois sec brûlera plus
chaud et d’une manière plus complète en provoquant moins de fumée.
13. NE PAS utiliser le foyer afin de brûler des briquettes de charbon de bois, du charbon, des bûches
artificielles en bois d’aggloméré, du bois ayant séjourné dans l’eau, des ordures, des feuilles, du
papier, du carton ou du contreplaqué, du bois peint, du bois teint ou ayant été traité sous pression.
Éviter d’utiliser du bois tendre tel que du pin car il risque de provoquer des étincelles.
14. NE modifier en aucune façon ce foyer d’extérieur.
15. NE PAS utiliser le foyer d’extérieur à moins qu’il ne soit complètement assemblé et que les pièces ne
soient toutes fixées et serrées.
16. NE PAS utiliser ni entreposer d’essence ou de liquides et autres vapeurs inflammables à proximité de
cet appareil ou de tout autre appareil.
17. NE PAS entreposer une bouteille de propane à moins de 10 pieds (3,05 mètres) du foyer d’extérieur
lorsqu’il est utilisé.
18. NE PAS utiliser le foyer d’extérieur à proximité de voitures, camions, camionnettes ou véhicules
récréatifs.
19. NE PAS utiliser le foyer d’extérieur en présence de vapeurs et émanations explosives. Veiller à ce
que la zone autour du foyer demeure dégagée et dépourvue de matières combustibles, d’essence et
d’autres liquides et vapeurs inflammables.
20. NE PAS utiliser ce foyer d’extérieur sous un abri, une structure suspendue ou en saillie ou à proximité
de toute construction combustible non protégée. Éviter de l’utiliser à proximité ou sous des arbres ou
des buissons.
21. Placer toujours le foyer d’extérieur sur une surface plane, dure et non combustible telle que du béton
ou de la pierre. Il est déconseillé de le placer sur de l’asphalte ou du bitume. NE PAS le placer sur
une terrasse en bois.
22. Vider toujours le foyer d’extérieur avant chaque utilisation.
23. NE PAS porter de vêtements inflammables ou amples en utilisant le foyer d’extérieur.
24. NE PAS utiliser le foyer d’extérieur lorsqu’il y a du vent.

15
CONSIGNES DE SÉCURITÉ - SUITE
25. NE PAS utiliser le foyer d’extérieur si les pare-étincelles ne sont pas correctement installés.
26. NE PAS utiliser de liquides inflammables tels que de l’essence, de l’alcool, du carburant diesel, du
kérosène ou du liquide allume-barbecue pour allumer ou rallumer le feu.
27. Veiller à ce que les câbles et cordons électriques demeurent toujours loin du foyer d’extérieur
lorsqu’il est chaud.
28. Toute la surface du foyer d’extérieur est chaude lorsqu’il fonctionne. Pour éviter tout risque de
brûlure, NE PAS toucher le foyer d’extérieur avant qu’il n’ait complètement refroidi à moins de porter
des vêtements de protection (gants, maniques, attirail de barbecue, etc.). Ne jamais toucher les
cendres ni les braises afin de vérifier si elles sont chaudes.
29. Ne jamais laisser un foyer d’extérieur allumé sans surveillance surtout si des enfants ou des animaux
domestiques ou de compagnie sont à proximité.
30. NE PAS tenter de déplacer ou de remiser le foyer d’extérieur avant que les cendres ou les braises ne
soient complètement éteintes.
31. NE PAS retirer les cendres ni les braises avant qu’elles ne soient complètement éteintes.
32. Utiliser des gants résistants à la chaleur ou des maniques pour saisir les poignées.
33. Utiliser des accessoires de foyer ou de cheminée longs et résistants pour ajouter ou déplacer des
bûches.
34. NE PAS placer le bois directement dans le fond du foyer d’extérieur. Placer le bois uniquement sur la
plaque ou la grille réservée à cet effet.
35. NE PAS trop charger le foyer. Ne pas rajouter de bois avant que le feu n’ait diminué. AVIS: Si une
partie quelconque du fond du foyer, du couvercle ou des pare-étincelles est rougeoyante, le foyer est
trop chargé.
36. NE PAS se pencher au-dessus du foyer d’extérieur pour l’allumer ou s’il est déjà allumé.
37. NE PAS placer un pare-étincelles chaud ou un accessoire de foyer chaud sur une surface combustible
telle que de l’herbe, le plancher d’une terrasse en bois ou sur un meuble.
38. Éviter de respirer la fumée du foyer d’extérieur et éviter tout contact avec les yeux.
39. Ce foyer d’extérieur doit être vérifié et nettoyé en entier régulièrement.
40. Après une période de remisage ou si le foyer d’extérieur n’a pas été utilisé pour une certaine période,
s’assurer que le foyer n’est pas endommagé et ne présente pas de traces de créosote. NE PAS
utiliser le foyer d’extérieur s’il s’avère nécessaire de le réparer ou de le nettoyer.
41. Utiliser uniquement des pièces agréées de l’usine Blue Rhino Global Sourcing, LLC. L’emploi de toute
pièce non agréée peut être dangereuse et entraînera l’annulation de la garantie.
42. Les consignes ci-dessus doivent être strictement respectées et le non-respect de ces consignes
risque de provoquer des dégâts matériels ou d’entraîner des blessures graves voire la mort.

16
1
3
4
5
6
7
7
7
7
6
6
6
9
8
8
8
9
9
9
10
11
11 12
12
13
15
14
16
2
2
17
7
7
CONTENU DU CARTON
Pièce Description Qté Nº de
commande
1 Pare-étincelles 1 55-05-521
2 Bouton 3 55-05-523
3 Plaque de table 1 55-05-522
4 Grille à bois 1 55-05-524
5 Cuve 1 55-05-503
6 Coin de l’âtre 4 55-05-510
7 Panneau latéral 6 55-05-519
8 Support du panneau
latéral 3 55-05-520
9 Plaque de l’âtre 4 55-05-508
10 Support des plaques
de l’âtre 4 55-05-509
11 Pied arrière 2 55-05-513
12 Porte 2 55-05-504
13 Pied avant droit 1 55-05-514
14 Support de porte 1 55-05-506
15 Pied avant gauche 1 55-05-511
16 Support du cadre de
porte 2 55-05-505
17 Panneau de fond 4 55-05-501
18 Housse (non illustrée) 1 55-05-738
19 Tisonnier (non illustré) 1 55-05-739
A Vis
Noire, niquelée, M4x8 8 55-05-517
B Vis
Noire, niquelée, M4x16 1 55-05-515
C Vis
Noire, niquelée, M4x25 2 55-05-516
D Vis
Noire, niquelée, M5x10 74 55-05-518
E Boulon
Noire, niquelée, M5x10 4 55-05-502
F Clé hexagonale Allen
M5 1 55-05-500
PRÉPARATION
Avant de commencer à assembler cet article, assurez-vous qu’aucune pièce n’est manquante. Comparez les pièces en votre
possession et les pièces figurant sur la liste du contenu du carton et du schéma précédent. Si une pièce quelconque s’avère
endommagée ou manquante, ne tentez pas d’assembler, d’installer ou d’utiliser cet article. Contactez le service à la clientèle afin
d’obtenir les pièces de rechange nécessaires.
Temps d’assemblage approximatif: 45 minutes
Outils nécessaires pour l’assemblage: une clé Allen (fournie)
Outils utiles : un tournevis (non fourni)
A B C D E F

17
DIRECTIVES D’ASSEMBLAGE
1. Fixez les coins de l’âtre en utilisant 16 vis « D ».
Illustration 1
2. Fixez les supports des plaques de l’âtre en utilisant
8 vis « D ».
Illustration 2
3. Fixez les panneaux latéraux, le support des
panneaux latéraux, le pied avant gauche et
le pied arrière gauche en utilisant 7 vis
« D » et 2 boulons « E ».
Illustration 3

18
DIRECTIVES D’ASSEMBLAGE - SUITE
4. Fixez les panneaux latéraux, le support
des panneaux latéraux et le pied arrière
droit en utilisant 7 vis « D » et 1
boulon « E ».
Illustration 4
5. Fixez les panneaux latéraux, le support
des panneaux latéraux et le pied avant
droit en utilisant 7 vis « D » et 1
boulon « E ».
Illustration 5
6. Fixez les supports du cadre de porte et le support de
porte en utilisant 5 vis « D ».
Illustration 6
Illustration 6a Illustration 6b Illustration 6c

19
DIRECTIVES D’ASSEMBLAGE - SUITE
7. Fixez le panneau de fond en utilisant
8 vis « D ».
Illustration 7
8. Fixez le panneau de fond en utilisant
16 vis « D ».
Illustration 8
9. Fixez les portes et les boutons de porte en utilisant
8 vis « A » et 2 vis « C ».
Illustration 9

20
DIRECTIVES D’ASSEMBLAGE - SUITE
10. Placez la cuve, la grille à bois et le pare-étincelles.
Illustration 10
11. Fixez la poignée en forme de bouton à la plaque qui
servira de table en utilisant la vis « B ».
Remarque : lorsque vous n’utilisez pas la plaque de table,
remisez-la dans un endroit frais et sec afin de ne pas
l’endommager.
Illustration 11
Lorsque vous utilisez la plaque de table, retirez le pare-
étincelles et placez la plaque sur le dessus de la cuve.
Remarque : lorsque vous n’utilisez pas le pare-étincelles,
remisez-le dans un endroit frais et sec afin de ne pas
l’endommager.
AVERTISSEMENT : NE PAS placer la plaque de table
sur le dessus de la cuve si le feu n’est pas complètement
éteint et si le foyer n’est pas froid au toucher.
AVERTISSEMENT : NE PAS placer un pare-étincelles
chaud ou un accessoire de foyer chaud sur une surface
combustible telle que de l’herbe, le plancher d’une
terrasse en bois ou sur un meuble.
Illustration 12
