Bm2 biemmedue Super User manual

Dichiarazione diconformità- Declaration ofconformity - Déclarationdeconformité - Konformitätserklärung

Declaración deconformidad

Allegato / Annex / Pièce jointe / Anhang / Anexo: II –2006/42/CE

La sottoscritta ditta - The company - La Société - Der Hersteller - La empresa suscrita:

Biemmedue S.p.a.

Via Industria 12 –12062 CHERASCO (CUNEO) ITALIA

Phone +39 0172-486111 Fax +39-0172-488270

www.biemmedue.com

dichiara sotto la propria responsabilità che la macchina nuova - declares that the new machine - déclare sous sa propre responsabilité

que la nouvelle machine - erklärt hiermit auf eigene Verantwortung, dass die - declara bajo su responsabilidad que la máquina nueva :

Pressione

Modello Pressure

Model Pression

Modéle Druck

Modell Presión

Modelo

Potenza installata

Numero di serie Installed power

Serial number Puissance installée

Numéro de série Installierte Leistung

Seriennummer Potencia instalada

Número de serie

Rumorosità- Noise Level

Portata nominale Niveau sonore- Schallpegel

Nominal Flow-rate Nivel acustico (*)

Débit nominal (In conformità - Reference

Nennföordermenge standard - Norme de reférenc

Caudal nominal Bezungsnorm - Norma de

referencia: EN60335-2-79 )

(*) Lp dB(A): Livello misurato–Measured level–Niveau mesuré–Gemessene pegel–Nivel medido (Incertezza / Uncertinly / Incertitude / Ungenaugkeit / inestabilidad 1,5)

Lw dB(A): Potenza sonora garantita –Guaranteed sound power –Puissance sonore garanti –Garantiert Schalleinstungspegel –Potencia sonora garantizada

di seguito descritta - described below - décrite ci-dessous - nachfolgend beschriebene neue maschine - a continuación descrita,

IDROPULITRICE PROFESSIONALE - PROFESSIONALE HIGH PRESSURE WASHER - NETTOYEUR PROFESSIONNEL

PROFESSIONELLER HOCHDRUCKREINIGER - HIDROLIMPIADORA PROFESIONAL

è conforme ai requisiti essenziali di sicurezza indicati dalle Direttive:

to wich this declaratiuon relates, conforms to the provision of Directives:

est conformes aux exigences essentielles de sécurité dans le Directives:

auf die sich Erklärung bezieht, die Anforderungen des Richtlinie:

es conforme con la Directiva:

2006/42/CE - 2006/95/CE –2002/96/CE –2002/95/CE - 2004/108/CE - 2000/14/CE (Annex V) - 85/374/CE

Per la verifica della conformità, sono state consultate le seguenti Norme:

For the check of conformity, reference to the following Standard has been made:

Pour le contrôle del la conformité, les Normes suivantes ont été consultées:

Zur Űberpűfung der Konformitȁt sind die folgenden Vorschriften hinzugezogen worden:

Para la verificaciòn de la conformidad, se han consultado la Normas a continuaciòn:

EN 60335.1 –EN 60335.2.79 –EN 55014.1 - EN61000-3.2 –EN 61000.3.3 –EN 61000.3.11

EN 62233 –EN ISO 3744 –EN 60704.1 –EN 20643 –D.Lgs. 262/2002

Persona autorizzata a costituire il fascicolo tecnico: Persona autorizzata a redigere la dichiarazione:

Person authorized to compile the technical file: Person empowered to draw up the declaration:

Personne autorisée a costituer le dossier technique: Personne ayant reçu pouvoir rédiger la déclaration:

Bevollmȁchtigte Person zur Zusammenstellung: Bevollmȁchtigte Person zur Astellung der Erklȁrung:

der technischen Unterlagen: Persona adoperada para redactar la declaration:

Persona facultada para elaborar el expediente técnico:

Nome Name Nom Name Nombre: ……………………… Andrea Cancian Amministratore Delegato –Managing Director

Indirizzo Address Adresse Anschrift Direccion: ………… BIEMMEDUE spa Administrateur Délégué –Geschȁftsfűhrendes

Cleaning Division Verwaltungsratsmitgliend –Consejero Delegado

Via A. Adelbero 19 Ing. Marco Costamagna

30026 Portogruaro (VE)

Italy

Data / date / datum / fecha: 15/09/2014 Firma Signature Unterschrift

1 Uso del manuale

1.1 Utilizzo del manuale

Questo manuale è stato redatto dal Costruttore e costituisce parte

integrante del corredo della macchina. Il manuale dell’idropulitrice,

è destinato al Cliente utilizzatore; è finalizzato alla descrizione

dell’uso della macchina stessa ed alla conoscenza delle sue

caratteristiche tecniche. Questa serie d’informazioni deve essere

obbligatoriamente conosciuta dal Cliente, e consente di poter

utilizzare la macchina in condizioni di sicurezza conoscendo i suoi

principi di funzionamento ed i suoi limiti. Contiene, inoltre,

informazioni sulle modalità di trasporto, messa in funzione,

regolazione e manutenzione.

1.2 Conservazione del manuale

Il presente manuale va conservato con cura per tutta la vita della

macchina, compresa la fase di smantellamento. Il manuale va

conservato in un luogo asciutto nei pressi della macchina e deve

essere, in ogni caso, sempre a disposizione del personale

qualificato e dell’utilizzatore. Il Costruttore rende noto che il

manuale riflette la situazione tecnica nel momento in cui la

macchina è stata commercializzata e non può essere considerato

disadatto nel caso di aggiornamenti. Il Costruttore si riserva il diritto

di apportare aggiornamenti alla produzione ed al manuale in

qualsiasi momento senza essere obbligato ad aggiornare

produzione e manuali precedenti salvo il caso di modifiche che

riguardino l’incolumità e la salute di persone o cose.

2 Avvertenze generali

2.1 Lavorare in tutta sicurezza

Le istruzioni di sicurezza contenute nel manuale d’uso e

manutenzione si riferiscono alle operazioni che possono essere

svolte sulla macchina. I simboli di sicurezza sono inseriti nel testo

nei punti che richiedono particolare attenzione. E' molto importante

che queste istruzioni di sicurezza siano seguite sempre. La non

osservanza potrebbe provocare lesioni alla persona e/o danni

all'unità o ad altre attrezzature. Tenendo presente tutto ciò, ecco

alcune istruzioni di sicurezza fondamentali:

Leggere, e fare propria, questa sezione delle istruzioni di

sicurezza prima dell'installazione, dell'uso, della manutenzione

o della riparazione della macchina. Leggere e seguire le

segnalazioni di sicurezza contenute nel testo che si riferiscono

ad operazioni specifiche. Indossare ove previsto i dispositivi di

protezione individuale (D.P.I.), come occhiali di sicurezza,

guanti e calzature da lavoro. Conoscere ed attenersi alle

istruzioni di sicurezza scritte nel manuale, alle norme generali

per la prevenzione degli infortuni ed alle norme di legge in

materia di sicurezza.

2.2 Segnaletica di sicurezza

I simboli illustrati di seguito sono utilizzati nel manuale d’uso e

manutenzione e applicati nel punto in cui devono segnalare

l’informazione corrispondente. Questi simboli sono stati inseriti per

mettere in guardia il personale rispetto ai pericoli o le possibili fonti

di pericolo. Fateli propri. La mancanza d’attenzione ai simboli

potrebbe provocare lesioni personali, morte e/o danni alla macchina

od alle attrezzature. In linea di massima i segnali possono essere di

tre tipi come descritto nella tabella che segue:

Segnali di pericolo

Forma triangolare incorniciata

Indicano delle prescrizioni relative a

pericoli presenti o possibili.

Segnali di divieto

Cornice circolare, sbarrata

Indicano prescrizioni relative ad azioni che

devono essere evitate.

Segnali di obbligo

Cerchio pieno

Indicano informazioni che è importante

leggere e rispettare.

In funzione dell’informazione che si vuole trasmettere, all’interno dei

segnali possono essere contenuti dei simboli che, per associazione

di idee, aiutino a capire il tipo di pericolo, divieto od obbligo.

2.3 Segnali di pericolo

Pericolo generico. Questo segnale è utilizzato per

evidenziare situazioni di pericolo che possono creare

danni alle persone, agli animali ed alle cose. Il mancato

rispetto delle prescrizioni associate al segnale, può

causare pericoli.

Pericolo d’esplosione e/o incendio

Questo segnale è utilizzato per evidenziare il pericolo

d’esplosione e/o incendio. Il mancato rispetto delle

prescrizioni associate al segnale, può causare

esplosioni e/o incendi.

2.4 Segnali di divieto

Divieto generico. Questo segnale è utilizzato per

evidenziare il divieto di eseguire determinate manovre,

operazioni o il divieto di mantenere particolari

comportamenti. Il mancato rispetto dei divieti associati al

segnale, può causare danni alle cose, agli animali, alle

persone.

2.4.1 Segnali di obbligo

Obbligo generico. Questo segnale è utilizzato per

evidenziare l’obbligo da parte dell’operatore di rispettare le

prescrizioni. Il mancato rispetto delle prescrizioni associate al

segnale, può causare danni alle cose, agli animali, alle

persone.

Obbligo di utilizzare particolari D.P.I. Questo

segnale è utilizzato per evidenziare l’obbligo di

utilizzare particolari dispositivi di protezione

individuale durante lo svolgimento delle operazioni. Il

mancato rispetto delle prescrizioni associate al

segnale, può causare gravi danni o la morte

dell’operatore.

Obbligo di usare, in ordine protezioni per occhi,

mani, vie respiratorie e abbigliamento idoneo.

ATTENZIONE - La non conoscenza o mancanza

d’attenzione ai segnali ed agli avvertimenti potrebbe

provocare lesioni personali, morte e/o danni alla

macchina o ad alle attrezzature.

2.5 Requisiti fisico-intellettuali dell’utilizzatore

L’operatore non ha bisogno di alcuna licenza specifica per utilizzare

la macchina: ha solo bisogno di leggere questo manuale.

L’operatore deve possedere le capacità psichiche per capire ed

applicare correttamente le istruzioni e le normative per la sicurezza

scritte su questo manuale e sulla macchina sotto forma di scritte e

simboli; deve essere in grado, anche fisicamente, di effettuare le

operazioni necessarie sulla macchina ed essere in grado di

utilizzare e mantenere in condizioni di sicurezza la macchina. La

macchina dovrà essere condotta solamente da operatori autorizzati

e istruiti alla sua conduzione, previa lettura del manuale.

ATTENZIONE! L'operatore o l'utilizzatore è

responsabile degli incidenti o dei pericoli nei quali

possono incorrere le altre persone o i loro beni.

L’utilizzatore non può operare sulla macchina qualora

assuma sostanze (alcol o medicinali) che

compromettono il suo livello normale di attenzione

percezione e che riducono i tempi di reazione.

2.6 Uso improprio

Utilizzi diversi da quelli descritti su questo manuale sono da

considerarsi impropri e quindi non conformi alle normative di

sicurezza.

ATTENZIONE - Un utilizzo non conforme della

macchina può provocare lesioni personali, morte e/o

danni alla macchina od alle attrezzature.

Di seguito sono riportate una serie di possibili usi impropri che

possono provocare lesioni personali o danni alla macchina od alle

attrezzature:

Modifiche o sostituzioni di parti della macchina non

autorizzate;

Inosservanza delle istruzioni di sicurezza;

Inosservanza delle istruzioni relative all’installazione,

all’uso, al funzionamento, alla manutenzione, alla

riparazione o quando queste operazioni sono

eseguite da personale non qualificato;

Uso su superfici improprie e incompatibili.

3 Uso e dati tecnici

3.1 Uso della macchina

L’idropulitrice è una macchina professionale per il lavaggio ad alta

pressione con acqua calda. E’ destinata alla pulizia di utensili, macchine,

veicoli, edifici e altre superfici trattabili con il getto d’acqua in pressione;

ogni altro uso non menzionato deve considerarsi improprio.

3.2 Condizioni d’uso previste

L’idropulitrice è stata progettata per eseguire esclusivamente le

funzioni descritte nel paragrafo del manuale. La macchina dovrà

operare in condizioni ambientali conformi così come descritto nel

paragrafo relativo valori ambientali ammissibili.

3.3 Rumore

Lp dB(A) 93 (incertezza 1,5) - Lwa dB(A) 96

Valori ottenuti in conformità alla EN60335-2-79

3.4 Vibrazioni

Le vibrazioni prodotte sono di entità molto esigua, non tale da

essere fonte di pericolo per l’operatore.

Non sono necessari accorgimenti particolari al fine di tutelare

l’operatore dagli effetti delle vibrazioni prodotte. Qualora

insorgano anomale vibrazioni, l’operatore dovrà arrestare

immediatamente la macchina e segnalare il fenomeno al

personale preposto alla manutenzione.

3.5 Gradi di protezione della macchina (IP)

Grado di protezione contro corpi solidi estranei

(protetto contro la polvere)

Grado di protezione contro l’acqua (protetto contro gli

spruzzi d’acqua)

3.6 Valori ambientali ammissibili

Valori ambientali ammissibili

Temperature di

funzionamento ammissibili

-10°C ÷ 50°C

(50° F ÷ 113° F)

Variazioni della temperatura

ambiente

Max. 1.1°C / Min (Max 2°F /

Min)

Campo di umidità relativa

75% o meno

Vibrazioni

≤0.5 G

La macchina non è destinata ad operare in ambienti a rischio

d’incendio od esplosione.

La macchina non può essere utilizzata in ambienti

con atmosfera esplosiva. Le macchine, ed i relativi

componenti od apparecchiature predisposti ad

operare in atmosfera esplosiva, devono riportare a

bordo il marchio (ATEX) come disposto dalla norma

EN 60079-14 (CEI 31-33) “Costruzioni elettriche per

atmosfere esplosive per presenza di gas

4 Trasportoed installazione

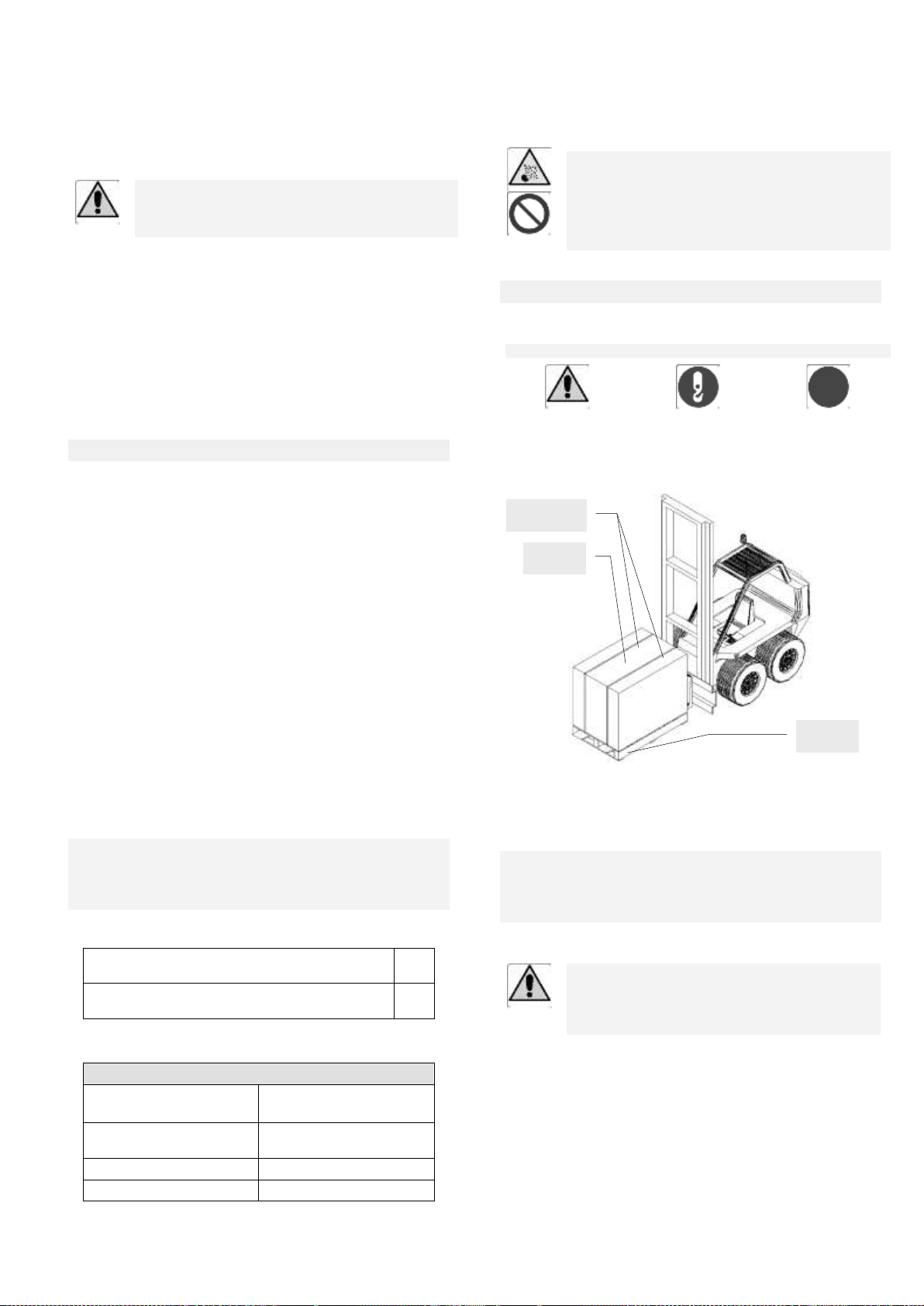

4.1 Sollevamento e movimentazione

ATTENZIONE - Osservare le prescrizioni che seguono.

La macchina può essere consegnata dal Costruttore su pallet ed

imballata con un apposita scatola di cartone. Prima del disimballo, il

trasporto e la movimentazione può avvenire con carrello elevatore

con portata maggiore di 250 kg.

Per disimballare la macchina, tagliare le regge che bloccano la

scatola di cartone al pallet e rimuovere la scatola. Una volta

disimballata la macchina va sollevata facendo passare le cinghie di

sollevamento all’interno dei ganci predisposti. Di seguito sono

riportate alcune istruzioni di sicurezza relative alle operazioni di

trasporto.

Le operazioni di sollevamento e movimentazione necessarie

per eseguire l’installazione, devono essere eseguite, con mezzi

adeguati e da personale specializzato ed addestrato a questo

tipo di manovre, adottando tutte le cautele previste e

raccomandate al fine di prevenire danni a persone o cose.

4.2 Installazione

ATTENZIONE - Prima di procedere all’installazione

leggere attentamente le avvertenze riportate di

seguito. La non osservanza delle seguenti

avvertenze può provocare lesioni, morte o danni

all'attrezzatura.

La macchina è consegnata con maniglione ripiegato per ragioni di

spazio: allentare i pomelli, posizionare il maniglione e serrare i

pomelli.

Regge

Scatola

Pallet

5 Descrizione della fornitura

Di seguito è riportato l’elenco del contenuto dell’imballo consegnato

al cliente. Nel caso in cui venga riscontrata la mancanza di qualche

particolare sottoelencato si prega di rivolgersi subito al rivenditore.

Per evitare che venga smarrita durante il trasporto, la chiave viene

inserita nel sacchetto contenente i documenti tecnici.

N° 1 macchina

N° 1 tubo per alta pressione con raccordi M22

N° 1 impugnatura

N° 1 lancia con ugello

N° 1 litro di prodotto anticalcare

N° 1 innesto acqua completo

N° 1 chiave esagon. D4

N° 1 libretto d’uso e manutenzione

N° 1 libretto parti di ricambio

6 Istruzioni per l’Operatore

6.1 Istruzioni di sicurezza

ATTENZIONE - La non osservanza delle seguenti

istruzioni di sicurezza può provocare lesioni o danni

all'attrezzatura.

6.1.1 Verifiche da eseguire prima di avviare la

macchina.

Assicurarsi, prima di utilizzare la macchina, che tutti i

dispositivi di protezione siano collocati correttamente

al loro posto ed in buono stato.

6.2 Interventi non consentiti

E’ vietato eseguire interventi di regolazione

manutenzione e/o lubrificazione a macchina accesa.

6.3 Addestramento

Tutti gli utilizzatori dovrebbero ricevere una formazione

professionale e fare pratica sulla macchina. Tale formazione

dovrebbe mettere in risalto:

La necessità di prestare attenzione e di essere

concentrati quando si lavora;

Vietare l’uso a bambini e persone inabili

Impugnare saldamente la pistola e l’intera lancia

Non utilizzare la macchina su piani sconnessi

Non dirigere il getto verso animali o persone

Non dirigere il getto verso parti in tensione

Non sconnettere la spina di alimentazione tirando il cavo

Non utilizzare cavi elettrici di prolunga

Non utilizzare mai la macchina munita di ripari difettosi

7 Utilizzo dell’idropulitrice

7.1 Allacciamento idraulico

Connettere la macchina alla rete idrica mediante un tubo di

dimensione non inferiore a 1/2" (utilizzare l’innesto rapido

fornito in dotazione). Allacciare il tubo per alta pressione alla

macchina e alla lancia avvitando saldamente gli innesti a vite

diametro M22. Montare l’ugello sul terminale lancia e lo

stesso alla pistola.

7.2 Allacciamento elettrico

Montare la spina elettrica sul cavo. Collegare la spina alla rete

assicurandosi prima che l’interruttore principale della

macchina e quello della rete siano in posizione “OFF”.

Attenzione: controllare che la tensione e frequenza di

alimentazione richiesta della macchina sia corrispondente a

quella fornita dalla rete (verificare la targa dati apposta sulla

macchina).

Attenzione: la presa di alimentazione deve essere protetta da

interruttore differenziale conforme alla vigenti normative.

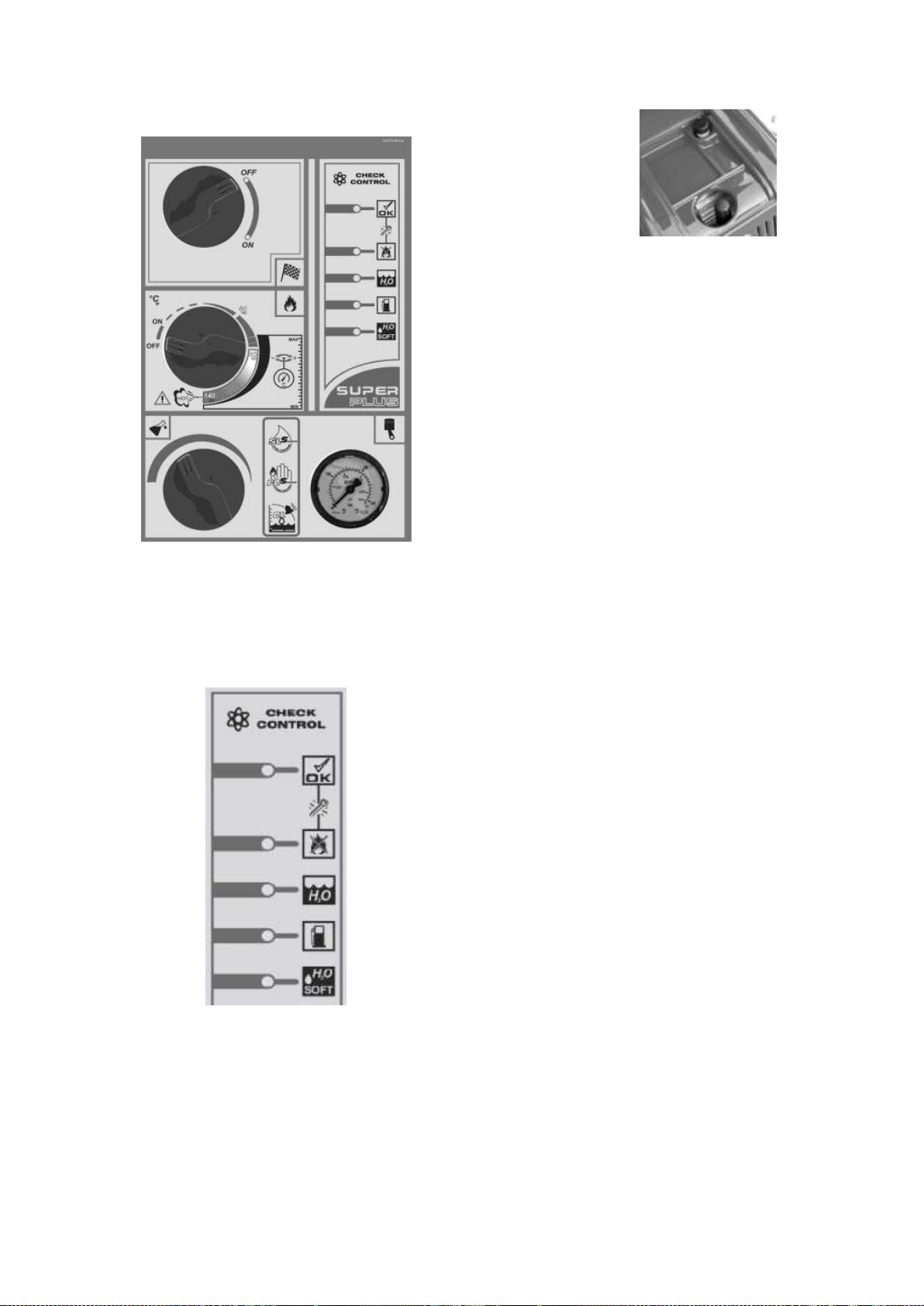

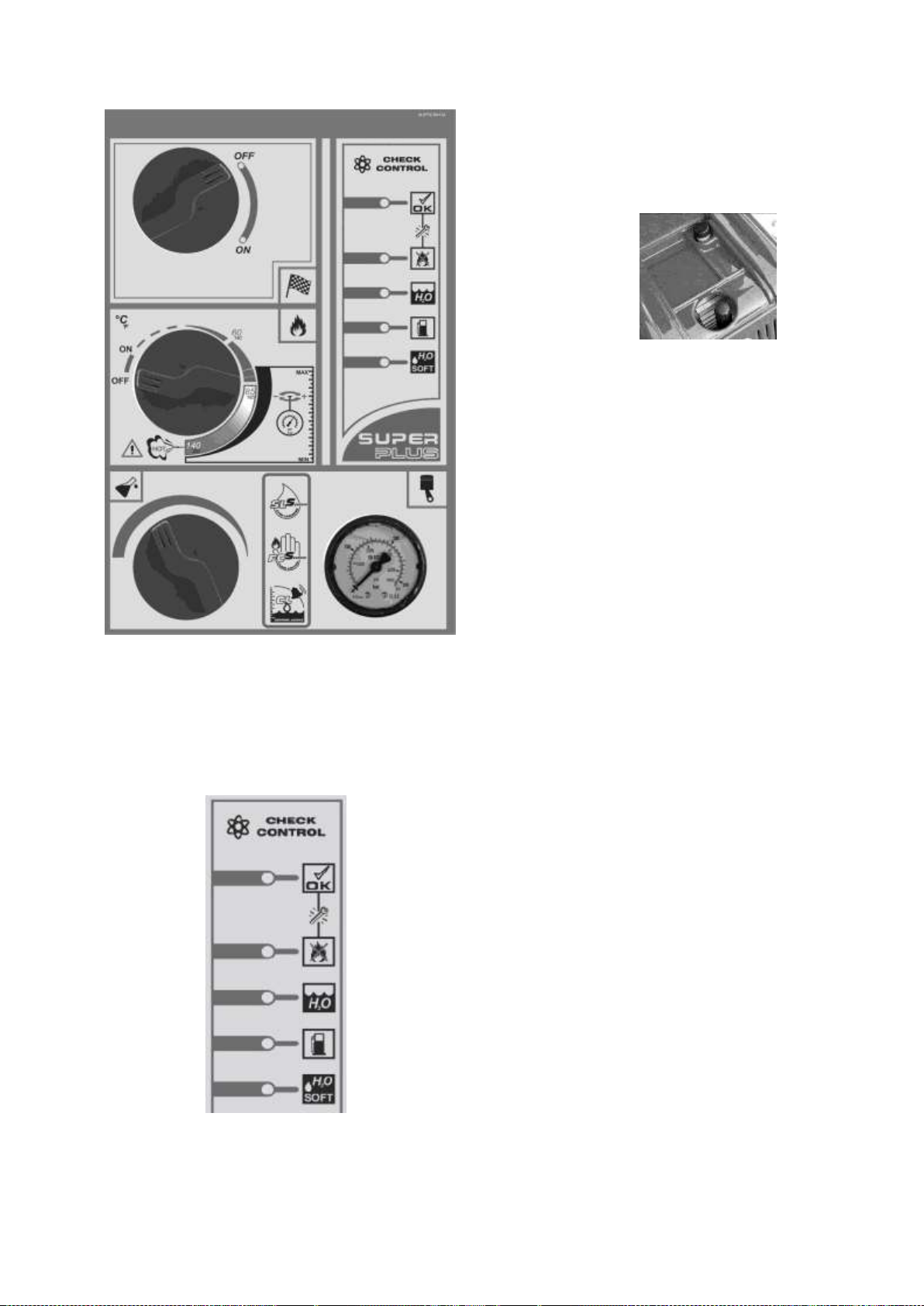

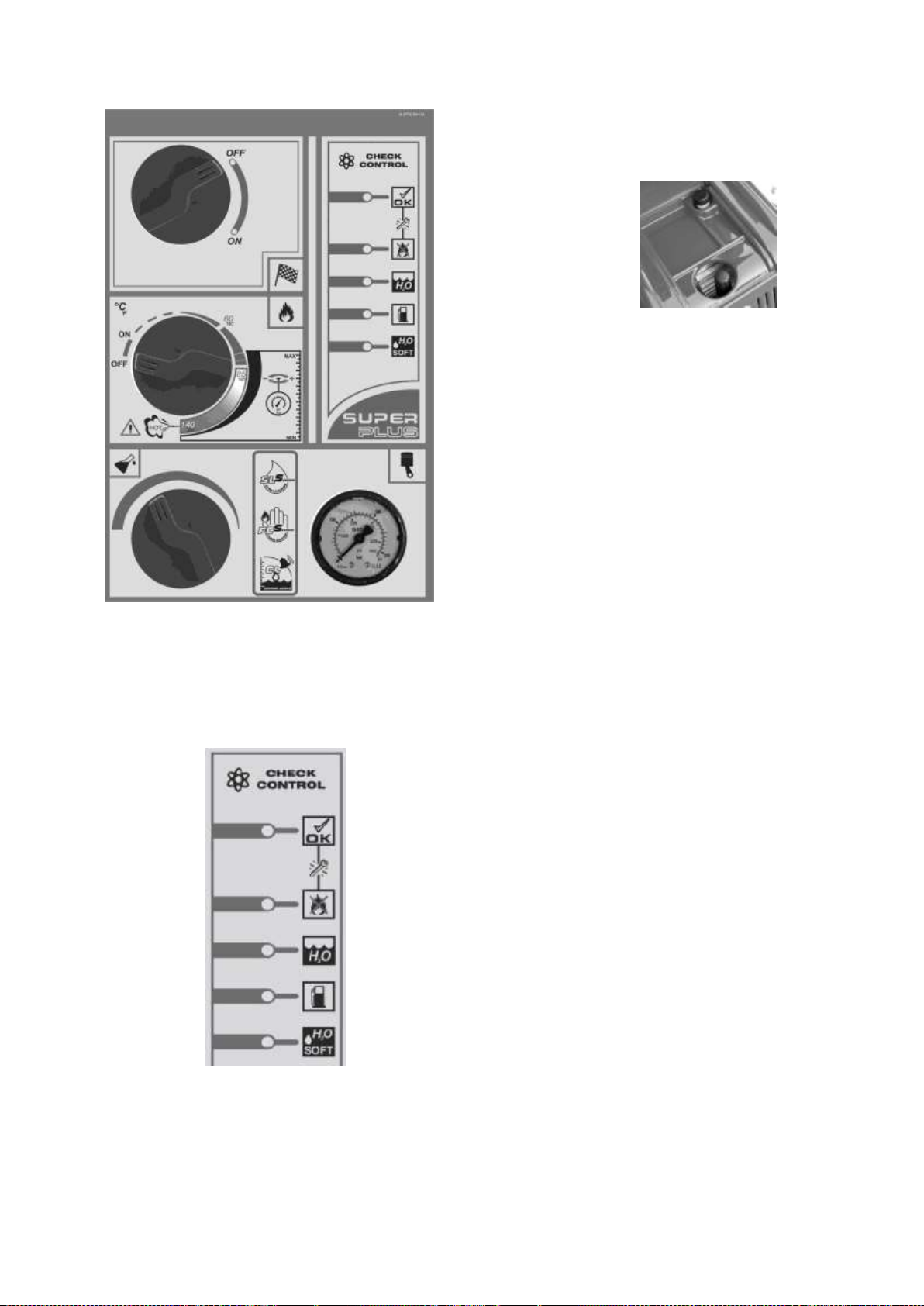

7.3 Quadri elettrici

Il modello Super è fornito con un quadro elettrico con il

pannello rappresentato nella seguente figura, dotato di:

Interruttore (generale)

Termostato caldaia

Rubinetto regolazione detergente

Manometro pressione acqua

Il modello Super Plus è fornito con un quadro elettrico con il

pannello rappresentato nella seguente figura, dotato di:

interruttore (generale)

Termostato caldaia

Rubinetto regolazione detergente

Manometro pressione acqua

Pannello spie

Il pannello spie contiene le seguenti segnalazioni visive (in

sequenza dall’alto):

Pronto all’uso

Mancanza fiamma

Mancanza acqua

Mancanza gasolio

Mancanza anticalcare

7.4 Serbatoi

Riempire i serbatoi con i rispettivi prodotti: gasolio

(bocchettone principale), detergente (bocchettone piccolo) ed

additivo anticalcare attraverso il bocchettone presente sotto al

coperchio del vano portaoggetti sul cofano. Ogni serbatoio

riporta in prossimità del rispettivo bocchettone un’etichetta

identificativa,

7.5 Avvio

Aprire il rubinetto dell’acqua di rete.

Aprire l’interruttore generale. Si accenderà la spia “OK” a

conferma della corretta alimentazione.

Impugnare saldamente la lancia e ruotare l’interruttore

principale della macchina in posizione “ON”.

Premere la leva dell’impugnatura, più volte se necessario,

permettendo all’aria presente nelle tubazione di defluire.

Quando il getto diviene costante, agire sul termostato

impostando la temperatura desiderata. Il primo avvio della

caldaia potrebbe produrre una leggera fumosità causata dalla

presenza di aria nelle tubature.

Prima di spegnere la macchina, agire sul termostato

impostandolo in “OFF”, attendere fino a completo

raffreddamento dell’acqua (1 o 2 minuti) e quindi spegnere

l’interruttore generale.

7.6 Modalità di lavoro

Le idropulitrici della serie Super e Super Plus sono dotate di

“sistema di blocco totale ritardato” che arresta la macchina

dopo alcuni secondi dal rilascio della pistola. Premendo

nuovamente la pistola la macchina si riavvia normalmente.

L’idropulitrice è dotata di funzione “controllo microperdite” che

arresta la macchina dopo ripetuti avvii dovuti a piccoli

gocciolamenti (perdite). In caso di intervento di questa

funzione, la macchina si arresta e per riavviarla è necessario

posizionare l’interruttore generale in “OFF” e

successivamente in “ON” (reset).

L’idropulitrice è dotata di funzione “mancato utilizzo” che

arresta la macchina dopo 20 minuti di inattività. In caso di

intervento di questa funzione, la macchina si arresta e per

riavviarla è necessario posizionare l’interruttore generale in

“OFF” e successivamente in “ON” (reset). Questa funzione

può essere esclusa ma l’operazione deve essere effettuata da

personale esperto.

7.7 Valvola di regolazione pressione

La valvola di regolazione della pressione permette di ridurre la

pressione dell’acqua dal valore massimo fino a circa 25 bar.

Riducendo tale valore la valvola parzializza la quantità

d’acqua da riscaldare permettendo così di aumentarne la

temperatura. Tale funzione è destinata ad ottenere brevi

periodi di erogazione d’acqua con temperature superiori a 100

°C (valore variabile in base al modello e alla sua portata).

Attenzione: con valori di temperatura così elevati è

necessaria molta cautela nella manipolazione del getto.

Attenzione: l’uso prolungato a temperature elevate

provoca un rapido deposito di calcare.

7.8 Lavaggio con detergente

Aprire il rubinetto posizionato sul pannello e azionare la leva

sulla pistola, la pompa aspirerà automaticamente il detergente

dal serbatoio. Irrorare la superficie da trattare, rilasciare la

leva sulla pistola, chiudere il rubinetto detergente. Azionare

nuovamente la leva sulla pistola per iniziare il risciacquo.

Nota: l’erogazione del detergente continuerà ancora qualche

secondo dopo la chiusura del rubinetto per il residuo di

prodotto presente nelle tubazioni.

Attenzione: non irrorare detergete su superfici calde e

procedere al risciacquo nei tempi raccomandati dal produttore

del prodotto chimico.

7.9 Segnalazioni

Il riquadro “segnalazioni” permette di ottenere alcune

informazioni circa il funzionamento e le eventuali anomalie

della macchina.

Tutti i modelli

Spia verde“OK”

verde continuo indica che la macchina è pronta

lampeggiante veloce segnala l’arresto della

macchina per presenza di «micro perdite».

Ripristino mediante OFF-ON dell’interruttore

principale.

lampeggiante lento segnala l’arresto per inattività

(mancato uso della macchina per oltre 20 minuti).

Ripristino mediante OFF-ON dell’interruttore

principale.

lampeggiante lento per 5 secondi dopo avvio

macchina segnala il raggiungimento del periodo di

«manutenzione programmata» (impostato da

scheda). La macchina è utilizzabile dopo lo

spegnimento del led (5 sec).

Modelli Super Plus

Spia controllo fiamma: indica la mancata

accensione della fiamma. La macchina si arresta. Il

ripristino si effettua con la sequenza “OFF” – “ON”

dell’interruttore generale (reset). Questa funzione è

escludibile ma l’operazione deve essere effettuata

da personale esperto.

Spia mancanza acqua: indica insufficiente

alimentazione d’acqua. La macchina si arresta. Il

ripristino si effettua con la sequenza “OFF” –“ON”

dell’interruttore generale (reset).

Spia mancanza gasolio: indica che il livello di

gasolio è prossimo all’esaurimento. Il bruciatore si

spegne ma la macchina continua a funzionare. Il

ripristino avviene mediante il rabbocco di gasolio.

Spia anticalcare: indica che il livello di anticalcare è

prossimo all’esaurimento. La macchina continua a

funzionare regolarmente. Il ripristino avviene

mediante il rabbocco del liquido.

8 Manutenzione ordinaria

ATTENZIONE - Durante le operazioni di manutenzione

ordinaria, pulizia o manutenzione straordinaria, è

obbligatorio indossare i mezzi di protezione

personale in dotazione.

ATTENZIONE - La non osservanza delle seguenti

istruzioni di sicurezza può provocare lesioni, morte o

danni all'attrezzatura.

ATTENZIONE - Ogni operazione di manutenzione o

pulizia deve essere effettuata a macchina spenta con

il cavo della candela staccato e a motore freddo per

evitare pericoli di scottature e incendio. Non lasciare

avvicinare alla macchina personale estraneo alla

manutenzione.

8.1 Norme di sicurezza per la manutenzione

ordinaria

La manutenzione ordinaria consiste in una serie di semplici

operazioni da eseguire ad intervalli regolari e seguendo le

prescrizioni fornite dal costruttore. Il Costruttore ha ridotto il numero

e la complessità delle operazioni di manutenzione ordinaria in modo

tale da consentirne l'effettuazione anche da chi non è in possesso di

notevoli competenze tecniche e non dispone di complesse

attrezzature. Si tratta soprattutto di:

Verificare i livelli dell’olio pompa attraverso la spia posta

sul carter della pompa stessa

Pulizia dei raccordi e ingrassatura delle guarnizioni dei

raccordi stessi

ATTENZIONE - Qualora sia necessario sostituire

l’olio, lo smaltimento deve avvenire nel rispetto delle

norme vigenti in materia. In nessun caso è consentito

disperdere nell’ambiente tali sostanze.

8.2 Norme di sicurezza per la pulizia della macchina

Ogni operazione di pulizia deve essere effettuata a macchina

operatrice ferma e spenta.

Per la pulizia della macchina o di alcune delle sue parti devono

essere osservate le seguenti avvertenze:

Non pulire apparecchiature elettriche utilizzando acqua od altri

fluidi. Utilizzare per rimuovere gli eventuali depositi di polvere

esclusivamente un pennello pulito od un panno asciutto. Non

pulire le superfici plastiche con alcool, detergenti o solventi.

Smaltire i materiali di pulizia osservando le norme vigenti in

materia. Non disperdere nell’ambiente i materiali utilizzati o i

residui di pulizia. Per la pulizia utilizzare acqua o aria

compressa e panni morbidi. ATTENZIONE - Durante le

operazioni di pulizia è obbligatorio indossare i mezzi di

protezione personale.

8.3 Norme di sicurezza per la riparazione e la

manutenzione straordinaria

Il Costruttore consiglia l'obbligo di rivolgersi alle officine di

riparazione autorizzate, per qualsiasi intervento che non riguardi le

normali ordinarie manutenzioni.

Le operazioni devono essere eseguite da persone

qualificate, che abbiano tutte le competenze tecniche

per eseguire tali operazioni in condizioni di massima

sicurezza e nel pieno rispetto delle norme di legge

vigenti in materia.

E’ opportuno evidenziare che il diritto alla garanzia offerta dalla ditta

costruttrice decade se:

Non vengono scrupolosamente rispettate le indicazioni

riportate sul libretto "uso e manutenzione";

Non vengono effettuati i previsti tagliandi di

manutenzione;

Vengono utilizzati lubrificanti diversi da quelli indicati;

Vengono eseguite riparazioni o manutenzioni da

personale non abilitato;

Si utilizzano ricambi non originali;

Si utilizzano attrezzature di lavoro non idonee.

ATTENZIONE - Sarà cura del Cliente verificare che

per le riparazioni siano utilizzate esclusivamente parti

di ricambio originali, le uniche in grado di non

compromettere la sicurezza della macchina.

In caso di ordine di parti di ricambio specificare al Costruttore il

modello della macchina, la matricola, il numero di riferimento del

particolare su libretto ricambi e la quantità.

9 Condizioni di immagazzinamento della

macchina

9.1 Messa fuori sevizio della macchina

Se la macchina non verrà utilizzata per lunghi periodi sarà

sufficiente e proteggere le parti grezze (non protette da vernici,

trattamenti superficiali o plastiche) con oli protettivi antiruggine. Nel

caso in cui si preveda che la messa fuori servizio sia

particolarmente prolungata è inoltre consigliabile eseguire una

pulizia accurata della macchina. Ultimate queste operazioni, sigillare

la macchina all’interno di un sacco in nylon pluristrato opaco (nero)

all’interno del quale è stato preventivamente inserito dell’apposito

disseccante (gel di silice).

10 Smaltimento

10.1 Smaltimento della macchina

Al termine della vita operativa, questo prodotto deve essere

rottamato e smaltito consegnandolo al sistema di raccolta

differenziata locale secondo le disposizioni di legge in vigore, che

devono quindi essere scrupolosamente seguite. Prima della

rottamazione, controllare l’etichetta matricola della macchina: se

riporta il simbolo significa che lo smaltimento è regolamentato

dal D.L. 151 del 25/07/2005 e dalla direttiva 2002/96/EC in materia

di apparecchi elettrici ed elettronici (Waste Electrical and Electronic

Equipment, WAEE). Ci si deve quindi informare in merito al sistema

locale di raccolta di prodotti elettrici ed elettronici e seguirne le

prescrizioni. Smaltire abusivamente questo prodotto fra i normali

rifiuti domestici può creare gravi danni all’ambiente e alla salute

umana ed è soggetto a sanzioni da parte dell’autorità amministrativa

locale.

11 Tabella per la manutenzione periodica

INTERVENTO

ALLA

CONSEGNA

ALLA FINE

DELL’UTILIZZO

OGNI 10 ORE

OGNI 50 ORE

OGNI 100 ORE

ALTRO

Controllo funzionamento di tutti i

comandi

Controllo delle guarnizioni dei

raccordi

Controllo livello olio pompa

12 Difetti, cause e rimedi

Nella tabella che segue sono elencati i difetti che maggiormente

vengono riscontrati nel normale utilizzo dell’idropulitrice. Le cause di

questi difetti di funzionamento sono facilmente risolvibili con

operazioni che rientrano nel campo della manutenzione ordinaria.

Nel caso il difetto non dovesse essere presente nella tabella

seguente o non potesse essere eliminato seguendo i consigli qui

riportati si consiglia di rivolgersi ad un centro di assistenza

qualificato ed autorizzato.

DIFETTO

CAUSA

RIMEDIO

La macchina non si

avvia

Alimentazione

elettrica

interrotta o

insufficiente

Verifica

caratteristiche della

linea

Intervento della

protezione elett.

Rivolgersi ad un

centro di assistenza

Motore non parte

ma emette rumore

Tensione

insufficiente

Verifica le

caratteristiche della

linea

Pressione

insufficiente

Ugello intasato o

deformato

Pulire o sostituire

Valvola sporca o

usurata

Rivolgersi ad un

centro di assistenza

Vibrazioni e/o uscita

irregolare

dell’acqua

La pompa aspira

aria

Verificare raccordi di

alimentazione

Aria nelle

tubazioni

Fare defluire

scollegando il tubo

Guarnizioni

pompa usurate

Rivolgersi ad un

centro di assistenza

Valvole

aspirazione

mandata

bloccate

Svitare tappi valvole,

estrarle e pulire

(preferibile rivolgersi

centro assistenza)

Pompa rumorosa

Cuscinetti

usurati

Rivolgersi ad un

centro di assistenza

Olio “bianco”

Trafilamento di

acqua dell’olio

(emulsione)

Richiedere

sostituzione pacco

tenute a centro

assistenza

Perdite d’acqua

Usura

guarnizioni e/o

pistoni

Richiedere

sostituzione pacco

tenute a centro

assistenza

Non scalda l’acqua

o temperatura

insufficiente

Mancanza

gasolio

Rabboccare livello

Filtro gasolio

sporco

Controllare e pulire

Fotocellula

sporca

Pulire fotocellula

(mod. Plus)

Termostato non

funzionante

Richiedere

sostutuzione

Serpentina

intasata

Richiedere

intervento tecnico

1 Utilisation du manuel

1.1 Utilisation du manuel

Ce manuel a été rédigé par le Constructeur et fait partie intégrante

de la machine. Le manuel du nettoyeur est destiné au Client-

utilisateur; il a pour but de décrire l'utilisation de la machine et ses

caractéristiques techniques. Le client doit impérativement prendre

connaissance de ces informations afin de pouvoir utiliser la machine

en tout sécurité et en connaissant ses principes de fonctionnement

et ses limites. Il contient également des informations concernant le

transport, la mise en service, le réglage et l'entretien de la machine.

1.2 Conservation du manuel

Le manuel doit être soigneusement conservé pendant toute la durée

de vie de la machine, y compris lors de la mise au rebut. Le manuel

doit être conservé dans un endroit sec à proximité de la machine et

doit être, dans tous les cas, toujours à disposition du personnel

qualifié et de l'utilisateur. Le Constructeur rappelle que le manuel

reflète l'état de la technique au moment où la machine a été

commercialisée et ne peut être considéré comme inadapté en cas

de modernisation. Le Constructeur se réserve le droit de modifier

ses machines et d'actualiser le manuel à tout moment sans

obligation de modifier les machines et de mettre à jour les manuels

précédents sauf en cas de modifications visant à garantir la santé et

la sécurité des personnes ou des biens.

2 Recommandations générales

2.1 Travailler en toute sécurité

Les instructions de sécurité contenues dans le manuel d'utilisation et

d'entretien concernent les opérations qui peuvent être effectuées sur

la machine. Des pictogrammes de sécurité signalent les points qui

exigent une attention particulière. Il est très important que ces

instructions de sécurité soient toujours respectées. Leur non-respect

pourrait provoquer des lésions aux personnes et/ou des dommages

à la machine ou à d'autres appareils. Voici quelques consignes de

sécurité fondamentales:

Lire, et assimiler, cette section des consignes sécurité avant

l'installation, l'utilisation ou la réparation de la machine. Lire et

respecter les signalisations de sécurité contenues dans le texte

et concernant des opérations spécifiques. Porter les

équipements de protection individuels (E.P.I.) requis, comme

lunettes de sécurité, gants et chaussures de sécurité.

Connaître et respecter les consignes de sécurité indiquées

dans le manuel, les normes générales de prévention des

accidents et la réglementation en matière de sécurité.

2.2 Signalisation de sécurité

Les symboles ci-dessous sont placés, dans le manuel d'utilisation et

d'entretien, en regard de l'information qu'ils veulent signaler. Ces

symboles mettent en garde le personnel contre les dangers ou

sources possibles de danger. Assimiler leur signification. Ne pas

tenir compte des symboles pourrait provoquer des lésions

personnelles, voire la mort et/ou des dommages à la machine ou

aux équipements. En général les signaux sont de trois types,

comme décrit dans le tableau suivant :

Signaux de danger

Triangle avec bordure

Indiquent un danger présent ou possible.

Signaux d'interdiction

Cercle, barré

Indiquent des actions qui doivent êtreévitées

Signaux d'obligation

Cercle plein

Indiquent des informations qu'il est important

de lire et de respecter.

En fonction de l'information qu'on veut transmettre, ces signaux

peuvent contenir des pictogrammes qui, par association d'idée,

aident à comprendre le type de danger, interdiction ou obligation.

2.3 Signaux de danger

Danger général. Ce signal est utilisé pour mettre en

garde contre des situations de danger qui peuvent

provoquer des dommages aux personnes, aux animaux

et aux choses. Le non-respect des prescriptions

associées à ce signal peut entraîner un danger.

Danger d'explosion et/ou incendie

Ce signal est utilisé pour signaler un danger d'explosion

et/ou incendie. Le non-respect des prescriptions

associées au signal peut provoquer des explosions

et/ou incendies.

2.4 Signaux d'interdiction

Interdiction générale. Ce signal est utilisé pour signaler

l'interdiction d'effectuer certaines manœuvres et opérations

ou l'interdiction de certains comportements. Le non-respect

des interdictions associées au signal peut causer des

dommages aux choses, aux animaux et aux personnes.

2.4.1 Signaux d'obligation

Obligation générale. Ce signal est utilisé pour signaler

l'obligation par l'opérateur de respecter les prescriptions. Le

non-respect des prescriptions associées au signalpeutcauser

des dommages auxchoses, auxanimauxetaux personnes.

Obligation d'utiliser des E.P.I particuliers. Ce

signal est utilisé pour signaler l'obligation d'utiliser des

équipements de protection individuelle particuliers

pendant les opérations. Le non-respect des

prescriptions associées au signal peut causer de

graves dommages, voire même entraîner la mort de

l'opérateur.

Obligation d'utiliser, dans l'ordre, des protections

pour les yeux, les mains, les voies respiratoires et

des vêtements adaptés.

ATTENTION - La non-connaissance ou le non-

respect des signaux et des avertissements pourrait

provoquer des lésions personnelles, la mort et/ou

des dommages à la machine ou aux équipements.

2.5 Aptitude physique et intellectuelle de l'utilisateur

L'opérateur n'a besoin d'aucun permis spécial pour utiliser la

machine: il doit seulement lire ce manuel. L'opérateur doit posséder

les capacités psychiques lui permettant de comprendre et

d'appliquer correctement les instructions et les normes de sécurité

contenues dans ce manuel et sur la machine sous forme

d'inscriptions et de pictogrammes; il doit également être en mesure,

physiquement, d'effectuer les opérations nécessaires sur la machine

et être en mesure d'utiliser et de maintenir la machine en parfaites

conditions de sécurité. La machine devra être conduite seulement

par des opérateurs autorisés et formés, qui auront lu le manuel au

préalable.

ATTENTION! L'opérateur ou l'utilisateur est

responsable des accidents ou des dangers pouvant

survenir aux autres personnes ou à leurs biens.

L'utilisateur ne peut pas travailler sur la machine en

cas de consommation de substances (alcool ou

médicaments) susceptibles d'altérer le niveau normal

de vigilance et de perception et réduisant les temps

de réaction.

2.6 Utilisation non conforme

Des utilisations différentes de celles décrites dans ce manuel

doivent être considérées comme incorrectes et donc non conformes

aux normes de sécurité.

ATTENTION: l'utilisation non conforme de la machine

peut provoquer des lésions personnelles, la mort

et/ou des dommages à la machine ou aux

équipements.

Voici une série d'utilisations non conformes qui peuvent provoquer

des lésions personnelles ou des dommages à la machine ou aux

équipements:

Modifications ou remplacements de pièces de la

machine non autorisés;

Non-respect des instructions de sécurité;

Non-respect des instructions relatives à l'installation,

à l'utilisation, au fonctionnement, à l'entretien, à la

réparation ou quand ces opérations sont exécutées

par du personnel non qualifié;

Utilisation sur des surfaces non conformes et

incompatibles.

3 Utilisation etcaractéristiquestechniques

3.1 Utilisation de la machine

Le nettoyeur est une machine professionnelle pour le nettoyage haute

pression à eau chode. Il est destiné au nettoyage d'outils, machines,

véhicules, bâtiments et autres surfaces nettoyables au jet d'eau haute

pression; toute autre utilisation non mentionnée ici doit être considérée

comme incorrecte.

Les nettoyeurs de la série Super se déclinent en deux modèles qui

se différencient par la puissance et les dimensions:

3.2 Conditions d'utilisation prévues

Le nettoyeur a été conçu pour être utilisé exclusivement pour les

fonctions décrites dans le manuel. La machine devra être employée

dans des conditions environnementales conformes comme décrit au

paragraphe relatif aux valeurs environnementales admissibles.

3.3 Bruit

Lp dB(A) 93 (incertitude 1,5) –Lwa dB(A) 96

Norme de référence EN60335-2-79

3.4 Vibrations

Les vibrations produites sont minimes, et ne représentent pas un

danger pour l'opérateur.

Aucune mesure particulière n'est à prendre pour protéger

l'opérateur des effets des vibrations produites. Si des

vibrations anormales se produisent, l'opérateur devra arrêter

immédiatement la machine et signaler le problème au

personnel chargé de l'entretien.

3.5 Degrés de protection de la machine (IP)

Degré de protection contre les corps solides étrangers

(protégé contre la poussière)

Degré de protection contre l'eau (protégé contre les

projections d'eau)

3.6 Valeurs environnementales admissibles

Valeurs environnementales admissibles

Températures de

fonctionnement admissibles

-10°C ÷ 50°C

(50° F ÷ 113° F)

Variations de la température

ambiante

Max. 1.1°C / Min (Max 2°F /

Min)

Taux d'humidité relative

75% ou moins

Vibrations

≤0.5 G

La machine n'est pas destinée à être utilisée dans des endroits où il

existe un risque d'incendie ou d'explosion.

La machine ne peut pas être utilisée en atmosphère

explosive. Les machines, et les composants ou

équipements destinés à être utilisés dans une

atmosphère explosive, doivent être munis à bord de

la marque (ATEX) conformément à la norme EN

60079-14 (CEI 31-33) "Matériels électriques pour

atmosphères explosives gazeuses ".

4 Transportet installation

4.1 Levage et manutention

ATTENTION - Respecter les prescriptions qui suivent.

La machine est livrée par le Constructeur sur une palette et

emballée dans une boîte en carton. Lorsqu'elle est encore emballée

le transport et la manutention peuvent se faire avec un chariot

élévateur d'une portée supérieure à 250 kg.

Pour déballer la machine, couper les feuillards qui fixent la boîte en

carton à la palette et retirer la boîte. Lorsque la machine est

déballée la soulever en faisant passer des élingues de levage à

l'intérieur des crochets. Voici quelques instructions de sécurité

relatives aux opérations de transport.

Les opérations de levage et de manutention nécessaires à

l'installation doivent être effectuées avec du matériel adapté et

par un personnel spécialisé et formé à ce genre de manœuvres,

en prenant toutes les précautions prévues et recommandées

afin d'éviter tout dommage corporel ou matériel.

4.2 Installation

ATTENTION - Avant de procéder à l'installation, lire

attentivement les recommandations ci-dessous. Le

non-respect de ces recommandations peut

provoquer des lésions, la mort ou des dommages

aux équipements.

La machine est livrée guidon replié pour occuper moins de place:

desserrer les molettes, positionner le guidon et resserrer les

molettes.

Feuillards

Boîte

Palette

5 Contenu de l'emballage

Ceci est la liste du contenu de l'emballage livré au client. S'il

manque une des pièces mentionnées ci-dessous, s'adresser

immédiatement au revendeur. Pour éviter qu'elle ne soit perdue

pendant le transport, la clé est placée dans le sachet contenant les

documents techniques.

1 machine;

1 tuyau haute pression avec raccords M22

1 poignée

1 lance avec buse

1 litre de détartrage

1 prise d’eau

1 clé 4 mm

1 notice d'utilisation et d'entretien

1 livret pièces détachées

6 Instructions pour l'Opérateur

6.1 Instructions de sécurité

ATTENTION - Le non-respect des instructions de

sécurité suivantes peut provoquer des lésions

corporelles ou des dommages à la machine.

6.1.1 Vérifications à effectuer avant de mettre la

machine en marche.

S'assurer, avant d'utiliser la machine, que tous les

dispositifs de protection sont bien en place et en bon

état.

6.2 Interventions non autorisées

Toute opération de réglage, entretien et/ou

lubrification est interdite lorsque le moteur de la

machine est en marche.

6.3 Formation

Tous les utilisateurs devraient recevoir une formation

professionnelle et acquérir la maîtrise de la machine. Cette

formation devrait insister sur:

La nécessité de faire attention et de rester concentré

quand on travaille

Ne pas laisser les enfants et les personnes inaptes

utiliser la machine

Saisir fermement le pistolet el la lance

Ne pas utiliser la machine sur des surfaces accidentées

Ne pas diriger le jet vers des animaux ou des personnes

Ne pas diriger le jet vers des pièces sous tension

Ne pas débrancher la fiche en tirant sur le fil.

Ne pas utiliser de rallonges électriques

Ne jamais utiliser la machine si les protections sont

défaillantes.

7 Utilisation du nettoyeur haute pression

7.1 Raccordement hydraulique

Raccorder la machine au réseau d'eau à l'aide d'un tuyau de

dimension de 1/2" au moins (utiliser le raccord rapide fourni

avec la machine). Raccorder le tuyau haute pression à la

machine et à la lance en vissant solidement les raccords à

visser M22.Placer la buse sur la lance et celle-ci sur le

pistolet.

7.2 Branchement électrique

Monter la fiche électrique sur le câble. Brancher la fiche sur

une prise secteur après s'être assuré que l'interrupteur

principal de la machine et celui du réseau sont sur OFF.

Attention: contrôler que la tension et la fréquence

d'alimentation correspondent à celles fournies par le réseau

(vérifier la plaque signalétique apposée sur la machine).

Attention: la prise d'alimentation doit être protégée par un

interrupteur différentiel conforme aux normes en vigueur.

7.3 Tableaux électriques

Le modèle Super est fourni avec un tableau électrique muni

de:

Interrupteur (général)

Thermostat chaudière

Robinet réglage détergent

Manomètre pression eau

Le modèle SuperPlus est fourni avec un tableau électrique

muni de:

Interrupteur (général)

Thermostat chaudière

Robinet réglage détergent

Manomètre pression eau

Panneau voyants

Le panneau voyants contient les signalisations visuelles

suivantes (de haut en bas):

Prêt

Manque de flamme

Manque d'eau

Manque de gasoil

Manque d'antitartre

7.4 Réservoirs

Remplir les réservoirs avec les produits correspondants:

gasoil (goulot principal) détergent (petit goulot) et additif

antitartre à travers le goulot placé sous le couvercle du coffre

porte-objets sur le capot. Une étiquette d'identification est

apposée près du goulot correspondant.

7.5 Mise en marche

Ouvrir le robinet d'eau.

Ouvrir l'interrupteur général. Le voyant "OK" s'allume pour

indiquer que la machine est alimentée.

Tenir fermement la lance et mettre l'interrupteur principal de la

machine sur ON.

Actionner la gâchette de la poignée, plusieurs fois si

nécessaire, pour chasser l'air de la tuyauterie. Quand le jet

devient constant régler le thermostat à la température voulue.

Lors de la première mise en marche une légère fumée

pourrait se dégager de la chaudière en raison de la présence

d'air dans les tuyaux.

Avant d'éteindre la machine mettre le thermostat sur OFF,

attendre que l'eau soit refroidie (1 à 2 minutes) puis éteindre

l'interrupteur général.

7.6 Fonctionnement

Les nettoyeurs haute pression de la série Super et Super plus

sont munis d'un "système d'arrêt total retardé" qui arrête la

machine quelques secondes après avoir relâché la gâchette.

La machine se remet en marche normalement dès qu'on

appuie de nouveau sur la gâchette.

Le nettoyeur haute pression est muni d'une fonction "contrôle

micro-fuites" qui arrête la machine après plusieurs mises en

marche dues à des micro-fuites fuites. En cas de

déclenchement de cette fonction la machine s'arrête et pour la

remettre en marche il faut mettre l'interrupteur général sur

OFF puis sur ON (reset).

Le nettoyeur est muni d'une fonction "manque d'utilisation" qui

arrête la machine après 20 minutes d'inactivité. En cas de

déclenchement de cette fonction la machine s'arrête et pour la

remettre en marche il faut mettre l'interrupteur général sur

OFF puis sur ON (reset). Cette fonction peut être exclue mais

l'opération doit être effectuée par du personnel spécialisé.

7.7 Vanne de régulation pression

La vanne de régulation de la pression permet de réduire la

pression de l'eau de la valeur maximale jusqu'à 25 bars.

Quand on réduit cette valeur la vanne réduit la quantité d'eau

à réchauffer pour permettre d'en augmenter la température.

Cette fonction permet d'obtenir un jet à une température

supérieure à 100°C (valeur variable selon le modèle et son

débit).

Attention: avec des valeurs de température aussi élevées

il faut manipuler le jet avec beaucoup de précautions.

Attention: l'utilisation prolongée à des températures

élevées entraîne des dépôts de calcaire importants.

7.8 Lavage avec du détergent

Ouvrir le robinet placé sur le panneau et actionner la

gâchette, la pompe aspire automatiquement le détergent dans

le réservoir. Asperger la surface à nettoyer, relâcher la

gâchette, fermer le robinet de détergent. Actionner de

nouveau la gâchette pour le rinçage. Note l'écoulement du

détergent continue pendant quelques secondes après la

fermeture du robinet (produit résiduel présent dans les

tuyaux).

Attention: ne pas vaporiser de détergent sur des surfaces

chaudes et rincer comme indiqué par le producteur du produit

chimique.

7.9 Voyants

Le panneau "voyants" permet de contrôler le fonctionnement

et les anomalies de la machine.

Tous les modèles

Voyant OK: Vert fixe indique que la machine est

prête

Clignotant rapide indique l'arrêt de la machine pour

détecter la présence de "micro-fuite." Redémarrage

de l'interrupteur principal OFF-ON.

Clignotant lent indique l'arrêt de la machine pour

inactivité (absence d'utilisation de la machine

pendant 20 minutes). Redémarrage de l'interrupteur

principal OFF-ON.

Clignotant lent pendant 5 secondes après le

démarrage de la machine indique le niveau de la

période de "l'entretien prévu". La machine est

utilisable après avoir éteint la LED (5 sec).

Modèles Super Plus

Voyant contrôle flamme: Indique que la flamme

n'est pas allumée. La machine s'arrête. Pour

remettre en marche mettre l'interrupteur général

(reset) sur OFF puis sur ON. Cette fonction peut

être exclue mais l'opération doit être effectuée par

du personnel spécialisé.

Voyant manque d'eau: Indique une alimentation en

eau insuffisante La machine s'arrête. Pour remettre

en marche mettre l'interrupteur général (reset) sur

OFF puis sur ON.

Voyant manque de gasoil: Indique que le niveau de

gasoil est inférieur au niveau minimal. Le brûleur

s'éteint mais la machine continue à marcher.

Remettre du gasoil.

Voyant antitartre: indique que le niveau du produit

antitartre est inférieur au niveau minimal. La

machine continue à fonctionner normalement.

Remettre du produit.

8 Entretiencourant

ATTENTION - Pendant les opérations d'entretien,

nettoyage ou dépannage il est obligatoire de porter

les équipements de protection personnelle fournis.

ATTENTION - Le non-respect des instructions de

sécurité suivantes peut provoquer des lésions, la

mort ou des dommages à la machine.

ATTENTION - Toutes les opérations d'entretien et de

nettoyage doivent être effectuées machine éteinte,

câble de bougie débranché, et moteur froid pour

éviter tout danger de brûlure ou incendie. Seul le

personnel de maintenance est autorisé à s'approcher

de la machine.

8.1 Normes de sécurité pour l'entretien

courant

L'entretien courant consiste en une série d'opérations simples à

exécuter à intervalles réguliers et en suivant les prescriptions

fournies par le constructeur. Le Constructeur a réduit le nombre et la

complexité des opérations d'entretien courant de façon à en

permettre la réalisation sans compétences techniques particulières

et sans équipements complexes. Il s'agit surtout de:

Vérifier les niveaux d'huile pompe à travers le voyant

placé sur le carter de la pompe

Nettoyage des raccords et graissage des joints des

raccords

ATTENTION –L'huile usagée doit être éliminée

conformément à réglementation en vigueur. En aucun

cas il n'est permis de rejeter ces substances dans

l'environnement.

8.2 Normes de sécurité pour le nettoyage de

la machine

Toutes les opérations de nettoyage doivent être effectuées

machine arrêtée et éteinte.

Pour le nettoyage de la machine ou de certaines de ses pièces,

respecter les recommandations suivantes:

Ne pas nettoyer les pièces électriques avec de l'eau ou autres

liquides. Éliminer les dépôts de poussière exclusivement à

l'aide d'un pinceau propre ou d'un chiffon sec. Ne pas nettoyer

les surfaces plastiques avec de l'alcool, détergents ou

solvants. Éliminer les produits de nettoyage selon la

réglementation en vigueur. Ne pas jeter dans l'environnement

les produits utilisés ou les résidus de nettoyage. Pour le

nettoyage utiliser de l'eau ou de l'air comprimé et des chiffons

doux. ATTENTION - Pendant les opérations de nettoyage il est

obligatoire de porter les équipements de protection

individuelle.

8.3 Normes de sécurité pour la réparation et

l'entretien correctif

Le Constructeur conseille de s'adresser aux ateliers de réparation

agréés pour toute intervention autre que l'entretien courant .

Les opérations doivent être exécutées par des

personnes qualifiées, ayant les compétences

techniques requises pour effectuer ces opérations en

toute sécurité et conformément aux réglementations

en vigueur en la matière.

Soulignons que la garantie offerte par le constructeur est annulée si:

Les consignes décrites dans le livret "utilisation et

entretien" ne sont pas scrupuleusement respectées;

Les révisions prévues ne sont pas effectuées;

Des lubrifiants autres que ceux indiqués sont utilisés;

Des réparations ou des entretiens sont effectués par du

personnel non qualifié;

Des pièces non d'origine sont utilisées;

Des équipements de travail non adaptés sont utilisés.

ATTENTION - Le Client devra vérifier que les pièces

détachées utilisées lors des réparations sont bien

d'origine, car seules ces pièces permettent de

garantir la sécurité de la machine.

En cas de commande de pièces détachées spécifier au

Constructeur le modèle de la machine, son matricule, la référence

de la pièce indiquée sur le livret pièces détachées et la quantité.

9 Entreposage dela machine

9.1 Mise hors service de la machine

Si la machine n'est pas utilisée pendant une longue période il est

suffisant de protéger les surfaces exposées (non protégées par des

peintures, traitements de surface ou plastiques) avec des huiles

antirouille. Si on prévoit que la mise hors service sera

particulièrement longue il est en outre conseillé de nettoyer

soigneusement la machine. Ces opérations terminées envelopper la

machine dans un sac en nylon multicouches opaque (noir) à

l'intérieur duquel on aura préalablement placé un dessicant (gel de

silice).

10 Élimination

10.1 Élimination de la machine

Au terme de sa vie utile cette machine doit être éliminée dans un

centre de collecte agréé selon la règlementation locale en vigueur,

qui devra être scrupuleusement respectée. Avant son élimination

contrôler l'étiquette matricule de la machine: si elle porte le symbole

cela signifie que l'élimination est réglementée par la directive

2002/96/CE en matière d'équipements électriques et électroniques

(Déchets d'équipements électriques et électroniques, DEEE). Il est

donc nécessaire de se renseigner sur le système de collecte des

équipements électriques et électroniques mis en œuvre localement

et d'en suivre les prescriptions. Éliminer ce produit avec les déchets

ménagers courants est dangereux pour l'environnement et la santé

et peut être sanctionné par les autorités locales compétentes.

11 Périodicité d'entretien

INTERVENTION

A LA LIVRAISON

A LA FIN DE

L'UTILISATION

TOUTES LES 10

HEURES

TOUTES LES 50

HEURES

TOUTES LES 100

HEURES

AUTRE

Contrôle fonctionnement de

toutes les commandes

Contrôle des joints des raccords

Contrôle niveau huile pompe

12 Problèmes, causes et remèdes

Le tableau qui suit indique les problèmes qui sont le plus souvent

rencontrés dans l'utilisation normale du NETTOYEUR H.P.

Les causes de ces mauvais fonctionnements peuvent être

facilement résolues avec des opérations qui rentrent dans le cadre

de l'entretien courant. Si le problème rencontré ne se trouve pas

dans le tableau suivant ou ne peut pas être éliminé en suivant les

conseils donnés ci-dessous nous vous conseillons de vous adresser

à un SAV agréé.

PROBLÈME

CAUSE

REMÈDE

La machine ne se

met pas en marche

Alimentation

électrique

coupée ou

insuffisante

Vérifier les

caractéristiques de

la ligne

Déclenchement

protection élect.

S'adresser à un

SAV

Le moteur ne

démarre pas mais

fait du bruit

Tension

insuffisante

Vérifier les

caractéristiques de

la ligne

Pression

insuffisante

Buse bouchée

ou déformée

Nettoyer ou

remplacer

Vanne sale ou

S'adresser à un

usée

SAV

Vibrations et/ou

sortie irrégulière de

l'eau

La pompe aspire

de l'air

Vérifier les raccords

d'alimentation

Air dans les

tuyaux

Débrancher le tuyau

pour faire sortir l'air

Garnitures

pompe usées

S'adresser à un

SAV

Vannes

d'aspiration

refoulement

bloquées

Dévisser les

bouchons des

vannes, retirer les

vannes et les

nettoyer (s'adresser

de préférence à un

SAV).

Pompe bruyante

Roulements

usés

S'adresser à un

SAV

Huile "blanche"

Fuite d'eau dans

l'huile (émulsion)

Faire remplacer les

joints par un SAV.

Fuites d'eau

Usure des joints

et/ou pistons

Faire remplacer les

joints par un SAV.

La température de

l’eau n’atteint pas le

niveau

Le gasoil n’arrive

pas

Remplir le réservoire

Filtre gasoil

sales

Nettoyer le filtre

gasoil

Photorésistance

sales

Nettoyer

photorésistance

(mod. Plus)

Thermostat brisé

Demander le

remplacement

Le serpentin de

chauffage est

obstrué par des

demander le

nettoyage ou le

remplacement

1 Gebrauch des Handbuchs

1.1 Gebrauch des Handbuchs

Dieses Handbuch wurde vom Maschinenhersteller erstellt und gehört

zum Lieferumfang der Maschine. Das Handbuch des

Hochdruckreinigers ist für den Anwender bestimmt; es beschreibt den

Gebrauch der Maschine und erläutert ihre technischen Eigenschaften.

Der Kunde muss alle diese Informationen kennen, damit die

Maschinensicherheit gewährleistet ist und er über die Funktionsweise

und Betriebsgrenzen informiert ist. Es enthält ferner Informationen zum

Transport, zur Inbetriebnahme, zur Einstellung und zur Wartung.

1.2 Aufbewahrung des Handbuchs

Dieses Handbuch muss für die gesamte Lebensdauer der Maschine

einschließlich Abrüsten, sorgfältig aufbewahrt werden. Das

Handbuch muss an einem geeigneten Ort in Maschinennähe

aufbewahrt werden und grundsätzlich immer dem Fachpersonal und

dem Anwender zur Verfügung stehen. Der Hersteller weist darauf

hin, dass das Handbuch dem technischen Stand zum Zeitpunkt des

Verkaufs der Maschine entspricht und bei Änderungen keineswegs

als überholt anzusehen ist. Der Hersteller behält sich vor, das

Produkt und das Handbuch jederzeit zu ändern, ohne hierdurch zur

Änderung früherer Produkte und Handbücher verpflichtet zu sein;

davon ausgenommen sind Änderungen in Bezug auf die Sicherheit

und den Personen- und Sachschutz.

2 Warnhinweise

2.1 Sicherer Maschinenbetrieb

Die Sicherheitsvorschriften in diesem Bedienungs- und

Wartungshandbuch beziehen sich auf Vorgänge, die mit der

Maschine ausgeführt werden können. Die Sicherheitssymbole sind

im Text an den Stellen eingefügt, die besondere Aufmerksamkeit

verlangen. Es ist äußerst wichtig, dass diese Sicherheitsvorschriften

strengstens befolgt werden. Die Nichtbeachtung kann zu Personen-

und/oder Maschinen-schäden bzw. zu Schäden anderen

Ausrüstungsgegenständen führen. Hierzu einige grundlegende

Sicherheitsvorschriften:

Vor der Installation, dem Gebrauch, der Wartung und der

Reparatur der Maschine den Abschnitt mit den

Sicherheitsvorschriften lesen und sich gut einprägen.

Textstellen mit Sicherheitshinweisen zu besonderen

Vorgehensweisen lesen und sich gut einprägen. Soweit

vorgesehen persönliche Schutzausrüstungen (PSA) tragen, wie

Sicherheitsbrille, Handschuhe und Arbeitsschuhe. Die

Sicherheitsvorschriften im Handbuch, die allgemeinen

Unfallverhütungsnormen und die gesetzlichen

Sicherheitsnormen kennen und beachten.

2.2 Sicherheitskennzeichnung

Die nachfolgend abgebildeten Symbole werden im Bedienungs- und

Wartungshandbuch benutzt und kennzeichnen die Stelle, an der auf

die entsprechende Information hingewiesen wird. Diese Symbole

dienen dazu, das Personal vor Gefahren oder möglichen

Gefahrenquellen zu warnen und müssen gut einprägt werden. Die

Nichtbeachtung dieser Symbole kann Personenschäden, Tod

und/oder Schäden an der Maschine oder den Ausrüstungen zur

Folge haben. Im Allgemeinen werden drei Arten von Zeichen

verwendet, die in der nachfolgenden Tabelle aufgeführt sind:

Warnzeichen

Eingerahmte dreieckige Form

Hinweis auf Vorschriften zu vorhandenen

oder möglichen Gefahren.

Verbotszeichen

Runder Rahmen mit Querbalken

Hinweis auf Vorschriften zu

Vorgehensweisen, die verboten sind.

Gebotszeichen

Voller Kreis

Hinweis auf Informationen, die gelesen und

befolgt werden müssen.

Je nach Information, die übermittelt werden soll, können diese Zeichen

Symbole enthalten, die mittels Gedankenverbindungen zum besseren

Verständnis derWarnung, des Verbots oder des Gebots dienen.

2.3 Warnzeichen

Allgemeine Gefahr. Dieses Zeichen weist auf Gefahren

hin, die zu Personen-, Tier- und Sachschäden führen

können. Die Nichtbeachtung der mit diesem Zeichen

verbundenen Vorschriften kann zu Gefahren führen.

Explosions- und/oder Brandgefahr

Dieses Zeichen weist auf Explosions- und/oder

Brandgefahr hin. Die Nichtbeachtung der mit diesem

Zeichen verbundenen Vorschriften kann Explosionen

und/oder Brände verursachen.

2.4 Verbotszeichen

Allgemeines Verbot. Dieses Zeichen weist auf das Verbot

zur Ausübung bestimmter Vorgänge und Tätigkeiten bzw.

bestimmter Verhaltensweisen hin. Die Nichtbeachtung der

mit diesem Zeichen verbundenen Vorschriften kann zu

Personen-, Sach-und Tierschäden führen.

2.4.1 Gebotszeichen

Allgemeines Gebot. Dieses Zeichen weist auf die Pflicht

des Bedieners zur Einhaltung der Vorschriften hin. Die

Nichtbeachtung der mit diesem Zeichen verbundenen

Vorschriften kann zu Personen-, Sach- und Tierschäden

führen.

Gebot zur Verwendung spezieller PSA. Dieses

Zeichen weist auf die Pflicht zur Verwendung

spezieller persönlicher Schutzausrüstungen bei der

Ausübung der Tätigkeit hin. Die Nichtbeachtung der

mit diesem Zeichen verbundenen Vorschriften kann

schwere Verletzungen oder den Tod des Bedieners

zur Folge haben.

Pflicht zum Tragen von Schutzausrüstungen in der

Reihenfolge: Schutzbrille, Schutzhandschuhe,

Atemschutz und Schutzkleidung.

ACHTUNG –Die Unkenntnis oder Nichtbeachtung der

Zeichen und Warnhinweise kann Personenschäden, Tod

und/oder Schäden an der Maschine oder an den

Ausrüstungen zur Folge haben.

2.5 Körperliche und geistige Voraussetzungen des

Anwenders

Der Bediener benötigt zum Gebrauch der Maschine keine

besondere Befähigung: er muss nur dieses Handbuch lesen. Der

Bediener muss die geistigen Fähigkeiten besitzen, um die

Sicherheitsvorschriften und -richtlinien in diesem Handbuch und an

der Maschine in Form von Beschriftungen und Symbolen zu

verstehen und richtig anzuwenden; er muss auch körperlich in der

Lage sein, die Maschine richtig zu bedienen und die

Maschinensicherheit zu gewährleisten. Die Maschine darf nur von

Bedienern benutzt werden, die dazu befugt und durch Lesen dieses

Handbuchs mit ihrem Betrieb vertraut sind.

ACHTUNG! Der Bediener oder Anwender haftet für

Unfälle oder Gefahren, die Personen- und

Sachschäden verursachen können.

Der Anwender darf die Maschine nicht betreiben,

wenn er Substanzen (Alkohol oder Medikamente) zu

sich nimmt, die seine normale Aufmerksamkeit und

Wahrnehmung beeinträchtigen, sowie seine

Reaktionszeiten verringern.

2.6 Unsachgemäßer Gebrauch

Jeder hiervon abweichende Gebrauch ist unsachgemäß und

entgegen den Bestimmungen der Sicherheitsrichtlinien.

ACHTUNG –Der unsachgemäße Gebrauch der

Maschine kann zu Personenschäden, Tod und/oder

Schäden an der Maschine oder an den Ausrüstungen

führen.

Im Folgenden sind einige Beispiele von unsachgemäßem Gebrauch

beschrieben, die zu Personenschäden oder Schäden an der

Maschine und den Ausrüstungen führen können:

Unbefugte Änderungen oder unbefugtes

Auswechseln von Maschinenteilen;

Nichtbeachtung der Sicherheitsvorschriften;

Nichtbeachtung der Installations-, Gebrauchs-,

Betriebs-, Wartungs- und Reparaturanleitungen oder

Ausführung dieser Tätigkeiten durch unqualifiziertes

Personal;

Gebrauch auf ungeeigneten und unzulässigen

Flächen.

3 Gebrauch und technische Daten

3.1 Gebrauch der Maschine

Der Hochdruckreiniger ist eine professionelle Maschine für die

Hochdruckreinigung mit Heisswasser. Er ist für die Reinigung von

Werkzeugen, Maschinen, Fahrzeugen, Gebäuden und sonstigen

Oberflächen bestimmt, die mit einem Hochdruckwasserstrahl behandelt

werden können; jeder sonstige hier nicht erwähnte Gebrauch gilt als

unsachgemäß.

3.2 Vorgesehener Gebrauch

Der Hochdruckreiniger darf ausschließlich zur Ausübung der im

entsprechenden Abschnitt des Handbuchs beschriebenen

Funktionen verwendet werden. Die Raumbedingungen beim

Maschinenbetrieb müssen den Angaben zu den zulässigen

Umgebungswerten im entsprechenden Abschnitt entsprechen.

3.3 Geräuschpegel

Lp dB(A) 93 (Ungenauigkeit 1,5) –Lwa dB(A) 96

Bezungsnorm EN60335-2-79

3.4 Schwingungen

Es werden nur sehr geringe Schwingungen erzeugt, die keine

Gefahrenquelle für den Bediener darstellen.

Es sind keine besonderen Maßnahmen erforderlich, um den

Bediener vor den Einwirkungen der erzeugten Schwingungen

zu schützen. Bei Auftreten unnormaler Schwingungen muss

der Bediener die Maschine unverzüglich stoppen und den

Vorfall dem zuständigen Wartungspersonal melden.

3.5 Schutzarten der Maschine (IP)

Schutzart gegen feste Fremdkörper (staubgeschützt)

Schutzart gegen Wasser (spritzwassergeschützt)

3.6 Zulässige Umgebungswerte

Zulässige Umgebungswerte

Zulässige

Betriebstemperaturen

-10°C ÷ 50°C

(50° F ÷ 113° F)

Schwankungen der

Raumtemperatur

Max. 1.1°C / Min (Max 2°F /

Min)

Relative Feuchtigkeit

75% oder weniger

Schwingungen

≤0.5 G

Die Maschine darf nicht in brand- oder explosionsgefährdeten

Räumen benutzt werden.

Die Maschine darf nicht in Räumen mit

explosionsgefährdeter Atmosphäre benutzt werden.

Maschinen und deren Bauteile oder Geräte, die für

den Betrieb in explosionsgefährdeter Atmosphäre

vorgesehen sind, müssen gemäß den Bestimmungen

der Norm EN 60079-14 (IEC 31-33) “Elektrische

Betriebsmittel für gasexplosionsgefährdete Bereiche”

gekennzeichnet sein (ATEX).

4 Transport undInstallation

4.1 Anheben und Beförderung

ACHTUNG –Die folgenden Vorschriften beachten.

Die Maschine kann vom Hersteller auf einer Palette und in einem

Karton verpackt geliefert werden. Vor dem Auspacken können der

Transport und die Beförderung mit einem Hubwagen mit einer

Tragkraft von mindestens 250 kg erfolgen.

Zum Auspacken der Maschine die Spannbänder durchschneiden,

mit denen der Karton an der Palette befestigt ist, und den Karton

abladen. Nach dem Auspacken die Maschine anheben, indem die

Hebegurte durch die dafür vorgesehenen Haken gezogen werden.

Die folgenden Sicherheitsvorschriften müssen beim Transport

beachtet werden.

Das Anheben und die Beförderung bei der Installation müssen

mit geeigneten Transportmitteln erfolgen und von

Fachpersonal ausgeführt werden, das für diese Tätigkeiten

ausgebildet ist und alle erforderlichen und empfohlenen

Schutzmaßnahmen ergreift, um Personen- oder Sachschäden

zu verhindern.

4.2 Installation

ACHTUNG –Vor der Installation die nachfolgenden

Warnhinweise aufmerksam lesen. Die Nichtbeachtung

dieser Warnhinweise kann Verletzungen, Tod oder

Schäden an der Ausrüstung zur Folge haben.

Bei der Anlieferung der Maschine ist der Fahrbügel aus

Platzgründen umgeklappt: die Drehgriffe lösen, den Fahrbügel

hochklappen und die Drehgriffe festschrauben.

5 Beschreibung des Lieferumfangs

Im Folgenden ist der beim Kunden angelieferte Kartoninhalt

aufgelistet. Bei unvollständigem Lieferumfang muss umgehend der

Händler benachrichtigt werden. Um zu vermeiden, dass der

Schlüssel während des Transports verloren geht, wird er in der

Tasche mit den technischen Unterlagen aufbewahrt.

1 Stck. Maschine

1 Stck. Hochdruckschlauch mit M22 Anschlüssen

1 Stck. Handgriff

1 Liter Entkalkung

1 Stck. Schnellkupplung verwenden

1 Stuk. Schlüssel 4 mm

1 Stck. Bedienungs- und Wartungshandbuch

1 Stck. Ersatzteilbuch

Spannbänder

Karton

Palette

6 Anweisungen für den Bediener

6.1 Sicherheitsvorschriften

ACHTUNG –Die Nichtbeachtung der folgenden

Sicherheitsvorschriften kann zu Verletzungen oder

Schäden an der Ausrüstung führen.

6.1.1 Prüfungen vor der Inbetriebnahme der Maschine.

Vor dem Gebrauch der Maschine sicherstellen, dass alle

Schutzvorrichtungen vorschriftsmäßig angebracht sind

und sich in einwandfreiem Zustand befinden.

6.2 Unerlaubte Eingriffe

Es ist verboten, Einstellungen, Wartungsarbeiten

und/oder Schmierungen bei laufender Maschine

auszuführen.

6.3 Einweisung

Alle Anwender sollten eine professionelle Ausbildung erhalten und

mit der Maschine praktische Erfahrung sammeln. Diese Ausbildung

sollte die folgenden Schwerpunkte haben:

Aufmerksames und konzentriertes Verhalten bei der

Arbeit;

Die Maschine darf nicht von Kindern und von Personen,

dienicht mit ihrer Bedienung vertraut sind, benutzt werden

Die Pistole und die ganze Lanze fest in der Hand halten

Die Maschine nicht auf unebenen Böden verwenden

Den Wasserstrahl nicht auf Tiere oder Personen richten

Den Wasserstrahl nicht auf unter Spannung stehende

Teile richten

Den Netzstecker nicht am Kabel herausziehen

Keine Verlängerungskabel verwenden

Die Maschine nicht verwenden, wenn die

Schutzvorrichtungen defekt sind

7 Gebrauch des Hochdruckreinigers

7.1 Wasseranschluss

Das Gerät mindestens mit einem ½ Zoll Schlauch an das

Wassernetz anschließen (hierzu die mitgelieferte

Schnellkupplung verwenden). Den Hochdruckschlauch an das

Gerät und an die Lanze anschließen, indem die

Schraubkupplungen mit Durchmesser M22 fest angezogen

werden. Die Düse am Lanzenende und dieses wiederum an

der Pistole montieren.

7.2 Elektroanschluss

Den Stecker an das Elektrokabel anschließen. Den Stecker

an das Stromnetz anschließen und zuvor sicherstellen, dass

der Hauptschalter des Geräts und der Netzschalter auf “OFF”

stehen. Achtung: die für das Gerät benötigte

Speisespannung und Speisefrequenz müssen mit den Werten

des Versorgungsnetzes übereinstimmen (hierzu die Angaben

auf dem Typenschild des Geräts prüfen). Achtung: die

Steckdose muss durch einen FI-Schutzschalter abgesichert

sein, der den geltenden Bestimmungen entspricht.

7.3 Schalttafeln

Das Modell Super wird mit einer Schalttafel geliefert, deren

Bedien- und Anzeigefeld nachfolgend abgebildet ist und die

wie folgt ausgestattet ist:

Schalter (Hauptschalter)

Kesselthermostat

Reinigungsmittel-Regelhahn

Wasserdruckmanometer

Das Modell Super Plus wird mit einer Schalttafel geliefert,

deren Bedien- und Anzeigefeld nachfolgend abgebildet ist und

die wie folgt ausgestattet ist:

Schalter (Hauptschalter)

Kesselthermostat

Reinigungsmittel-Regelhahn

Wasserdruckmanometer

Anzeigefeld

Das Anzeigefeld enthält die folgenden visuellen Meldungen

(von oben nach unten):

Betriebsbereit

Keine Flamme

Kein Wasser

Kein Diesel

Kein Kalkschutzmittel

7.4 Behälter

Die Behälter mit den jeweiligen Produkten befüllen: Diesel

(Haupteinfüllstutzen), Reinigungsmittel (kleiner Einfüllstutzen)

und Entkalkungsmittel über den Einfüllstutzen unter der

Abdeckung des Ablagefachs an der Abdeckhaube. Jeder

Behälter ist in der Nähe des Einfüllstutzens mit einem Etikett

gekennzeichnet,

7.5 Einschalten

Den Wasserhahn am Versorgungsnetz öffnen. Den

Hauptschalter ausschalten. Schaltet sich die Kontrolllampe

“OK” ein, wodurch bestätigt wird, dass das Gerät mit

Spannung versorgt ist. Die Lanze fest halten und den

Hauptschalter des Geräts auf “ON” drehen. Den Hebel am

Griff drücken (erforderlichenfalls auch mehrfach), wodurch die

Rohrleitungen entlüftet werden. Sobald der Strahl konstant ist,

am Thermostat die gewünschte Temperatur einstellen. Beim

ersten Einschalten des Kessels kann aufgrund der Luft in den

Rohrleitungen einen leichte Rauchbildung auftreten. Vor dem

Ausschalten des Geräts den Thermostat auf “OFF” stellen,

warten bis das Wasser komplett abgekühlt ist (1 bis 2

Minuten) und dann den Hauptschalter ausschalten.

7.6 Gerätebetrieb

Die Hochdruckreiniger der Baureihen Super und Super Plus

sind mit einem “Total-Stop-System mit verzögerter

Abschaltung” ausgerüstet, wodurch das Gerät einige

Sekunden nach Loslassen der Pistole abschaltet. Bei

erneutem Drücken der Pistole schaltet sich das Gerät wieder

normal ein. Der Hochdruckreiniger ist mit der Funktion

“Mikroleckageüberwachung” ausgestattet, die das Gerät nach

mehrfachem Einschalten aufgrund von feiner Tropfenbildung

(Leckagen) abschaltet. Bei Auslösen dieser Funktion schaltet

das Gerät ab; um es wieder einzuschalten, muss der

Hauptschalter erst auf “OFF” und dann wieder auf “ON”

gedreht werden (Rücksetzung). Der Hochdruckreiniger ist mit

der Funktion “Nichtgebrauch” ausgestattet, die das Gerät

nach 20-minütigem Nichtgebrauch abschaltet. Bei Auslösen

dieser Funktion schaltet das Gerät ab; um es wieder

einzuschalten, muss der Hauptschalter erst auf “OFF” und

dann wieder auf “ON” gedreht werden (Rücksetzung). Diese

Funktion kann überbrückt werden; der Vorgang muss jedoch

von erfahrenem Personal durchgeführt werden.

7.7 Druckregelventil

Mit dem Druckregelventil kann der Wasserdruck vom

maximalen Wert bis auf ca. 25 bar reduziert werden. Bei

Reduzierung dieses Werts drosselt das Ventil die zu

erwärmende Wassermenge, wodurch die Temperatur

ansteigen kann. Diese Funktion dient zur kurzzeitigen

Abgabe von Wasser mit einer Temperatur von über 100 °C

(der Wert variiert ja nach Modell und Fördermenge).

Achtung: bei so hohen Temperaturwerten muss sehr

vorsichtig mit dem Strahl umgegangen werden.

Achtung: der längere Gebrauch bei hohen Temperaturen

führt schnell zu Kalkablagerungen.

7.8 Waschen mit Reinigungsmittel

Den Hahn am Bedienfeld öffnen und den Hebel an der Pistole

bedienen, wodurch die Pumpe automatisch das

Reinigungsmittel aus dem Behälter ansaugt.

Die zu behandelnde Oberfläche einsprühen, den Hebel an der

Pistole loslassen und den Reinigungsmittelhahn schließen.

Den Hebel an der Pistole erneut bedienen, um mit dem

Abwaschen zu beginnen. Hinweis: nach dem Schließen des

Hahns wird aufgrund der Rückstände des Produkts in den

Rohrleitungen für einige Sekunden weiterhin Reinigungsmittel

abgegeben. Achtung: sprühen Sie kein Reinigungsmittel auf

warme Oberflächen und waschen Sie das chemische

Reinigungsmittel innerhalb der vom Hersteller empfohlenen

Zeiten ab.

7.9 Meldungen

Im Feld “Meldungen” können einige Informationen zum

Betrieb und zu möglichen Betriebsstörungen der Maschine

abgelesen werden.

Alle Modelle

Grüne Kontrolllampe

permanent grün leuchtet, wird angezeigt, dass die

Maschine bereit ist e “OK”

schnell blinkt, wird angezeigt, dass die Maschine

aufgrund von «Mikroleckagen» abgeschaltet hat.

Rücksetzung über EIN-AUS des Hauptschalters.

langsam blinkt, wird angezeigt, dass die Maschine

aufgrund von Nichtgebrauch abgeschaltet hat (sie

wurde seit mehr als 20 Minuten nicht mehr benutzt).

Rücksetzung über EIN-AUS des Hauptschalters.

nach dem Einschalten der Maschine für 5

Sekunden langsam blinkt, wird angezeigt, dass die

«programmierte Wartung» ansteht (eingestellt über

die Platine). Die Maschine kann verwendet werden,

nachdem die LED erloschen ist (5 Sek.).

Modelle Super Plus

Kontrolllampe Flammenüberwachung: zeigt an,

dass die Flamme nicht gezündet wurde. Die

Maschine schaltet ab. Die Rücksetzung erfolgt in

der Reihenfolge “AUS” – “EIN” des Hauptschalters

(Reset). Diese Funktion kann überbrückt werden,

der Vorgang muss jedoch von erfahrenem Personal

durchgeführt werden.

Kontrolllampe Wasser fehlt: zeigt an, dass die

Wasserversorgung unzureichend ist. Die Maschine

schaltet ab. Die Rücksetzung erfolgt in der

Reihenfolge “AUS” – “EIN” des Hauptschalters

(Rücksetzung).

Kontrolllampe Diesel fehlt: zeigt an, dass der Diesel

fast leer ist. Der Brenner schaltet ab, doch die

Maschine läuft weiter. Die Rücksetzung erfolgt

durch Nachfüllen von Diesel.

Kontrolllampe Entkalker: zeigt an, dass der

Entkalker fast leer ist. Die Maschine läuft normal

weiter. Die Rücksetzung erfolgt durch Nachfüllen

von Entkalker.

8 PlanmäßigeWartung

ACHTUNG –Bei den planmäßigen und

außerplanmäßigen Wartungsarbeiten, sowie bei der

Reinigung ist das Tragen der mitgelieferten

persönlichen Schutzausrüstungen vorgeschrieben.

ACHTUNG - Die Nichtbeachtung der folgenden

Sicherheitsvorschriften kann zu Verletzungen, Tod

oder Schäden an der Ausrüstung führen.

ACHTUNG –Bei jedem Wartungseingriff und jeder

Reinigung müssen die Maschine ausgeschaltet, das

Zündkerzenkabel abgezogen und der Motor kalt sein,

um Verbrennungs- und Brandgefahren zu vermeiden.

Außer dem Wartungspersonal darf sich niemand im

Maschinenbereich aufhalten.

8.1 Sicherheitsnormen für die planmäßige

Wartung

Die planmäßige Wartung besteht aus einer Reihe von einfachen

Tätigkeiten, die in regelmäßigen Abständen unter Einhaltung der

Vorgaben des Herstellers auszuführen sind.

Der Hersteller hat die Anzahl und den Umfang der planmäßigen

Wartungsarbeiten soweit reduziert, dass sie auch von Personen

ohne besondere technische Fachkenntnisse und ohne aufwendige

Ausrüstungen ausgeführt werden können.

Es handelt sich im Wesentlichen um:

Die Ölstände der Pumpe durch das Schauglas am

Pumpengehäuse prüfen

Reinigung der Verbindungen und Einfetten der

Dichtungen an den Verbindungen

ACHTUNG –Beim Ölwechsel muss die Entsorgung

des Öls unter Einhalt der einschlägigen geltenden

Normen vorschriftsmäßig erfolgen.

8.2 Sicherheitsnormen für die Reinigung der

Maschine

Bei jeder Reinigung muss die Maschine stehen und

ausgeschaltet sein.

Bei der Reinigung der Maschine und ihrer Bauteile müssen die

folgenden Vorschriften beachtet werden:

Elektrische Geräte nicht mit Wasser oder anderen Flüssigkeiten

reinigen. Staubrückstände nur mit einem sauberen Pinsel oder

einem trockenen Tuch entfernen. Kunststoffflächen nicht mit

Alkohol, Reinigungs- oder Lösemitteln säubern. Die

verwendeten Reinigungsmaterialien unter Einhalt der

einschlägigen geltenden Normen vorschriftsmäßig entsorgen.

Für die Reinigung Wasser oder Druckluft und weiche Tücher

verwenden. ACHTUNG - Bei der Reinigung ist das Tragen von

persönlichen Schutzausrüstungen vorgeschrieben.

8.3 Sicherheitsnormen für die Reparatur und

die außerplanmäßige Wartung

Der Hersteller empfiehlt dringend, alle Eingriffe, die nicht unter die

normale planmäßige Wartung fallen, von einer autorisierten

Reparaturwerkstatt durchführen zu lassen.

Die Arbeiten müssen von qualifizierten Personen

ausgeführt werden, die alle technischen Kenntnisse

besitzen, um in absoluter Sicherheit und unter Einhalt

der einschlägigen geltenden gesetzlichen

Bestimmungen vorzugehen.

Es wird darauf hingewiesen, dass der Garantieanspruch gegenüber

dem Hersteller in den folgenden Fällen erlischt:

Wenn die Angaben im "Bedienungs- und

Wartungshandbuch" nicht genauestens befolgt werden;

Wenn die vorgeschriebenen Inspektionen zur Wartung nicht

durchgeführt werden;

Wenn andere Schmiermittel als die hier angegebenen

Schmiermittel verwendet werden;

Wenn Reparatur- oder Wartungsarbeiten von unbefugtem

Personal durchgeführt werden;

Wenn keine Originalersatzteile verwendet werden;

Wenn ungeeignete Arbeitsausrüstungen verwendet werden.



ACHTUNG –Der Kunde ist dafür verantwortlich, dass

bei Reparaturen ausschließlich Originalersatzteile

verwendet werden, da andere Teile die Sicherheit der

Maschine beeinträchtigen.

Auf der Bestellung von Ersatzteilen beim Hersteller müssen das

Maschinenmodell, die Seriennummer, die Artikelnummer des Ersatzteils

im Ersatzteilverzeichnis und die Menge angegeben werden.

9 Voraussetzungen zur Einlagerung der

Maschine

9.1 Außerbetriebnahme der Maschine

Wenn die Maschine für einen längeren Zeitraum nicht benutzt wird,

müssen nur die unbearbeiteten Teile (ohne Schutzlacke,

Oberflächenbehandlungen oder Kunststoffbeschichtungen) mit

Rostschutzöl behandelt werden. Bei voraussichtlich sehr langer

Außerbetriebnahme der Maschine wird empfohlen, die Maschine

sorgfältig zu reinigen. Anschließend die Maschine in einem

mehrschichtigen matten (schwarzen) Nylonbeutel verpacken, in den

zuvor Trocknungsmittel (Kieselgel) gegeben wurde.

10 Entsorgung

10.1 Entsorgung der Maschine

Am Ende seiner Lebensdauer muss dieses Produkt den örtlichen

Sammelstellen zur Verschrottung und Entsorgung gemäß den

geltenden Bestimmungen übergeben werden. Vor der Verschrottung

das Typenschild der Maschine prüfen: Falls das Symbol

vorhanden ist, muss die Entsorgung nach der Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte erfolgen (Waste Electrical and

Electronic Equipment, WAEE). Wenden Sie sich hierzu an die

örtliche Sammelstelle für Elektro- und Elektronik-Altgeräte und

erkundigen Sie sich nach den Bestimmungen. Die unerlaubte

Entsorgung dieses Produkts über den Hausmüll kann zu schweren

Umwelt- und Gesundheitsschäden führen und wird von den örtlichen

Verwaltungsbehörden strafrechtlich verfolgt.

11 Tabelle zur planmäßigen Wartung

EINGRIFF

BEI ANLIEFERUNG

NACH DEM

GEBRAUCH

ALLE 10 STUNDEN

ALLE 50 STUNDEN

ALLE 100 STUNDEN

SONSTIGES

Alle Steuerungen auf

Funktionstüchtigkeit

kontrollieren

Die Dichtungen an den

Verbindungen

kontrollieren

Den Ölstand der Pumpe

kontrollieren

12 Fehler,Ursachenund Abhilfe

In der nachfolgenden Tabelle sind die häufigsten Fehler beim

normalen Gebrauch des HOCHDRUCKREINIGERS aufgelistet.

Die Ursachen dieser Funktionsstörungen sind durch Eingriffe aus

dem Bereich der planmäßigen Wartung leicht zu beseitigen.

Falls der Fehler nicht in der nachfolgenden Tabelle enthalten ist

oder mit der hier empfohlenen Vorgehensweise nicht beseitigt

werden kann, wenden Sie sich bitte an ein qualifiziertes und

autorisiertes Kundendienstzentrum.

FEHLER

URSACHE

ABHILFE

Die Maschine

schaltet sich

nicht ein

Spannungsversorgung

unterbrochen oder

unzureichend

Die Eigenschaften der

Stromleitung prüfen

Überlastschutz

ausgelöst.

Kundendienst anfordern

Der Motor

startet nicht,

erzeugt jedoch

Geräusche

Spannung

unzureichend

Die Eigenschaften der

Stromleitung prüfen

Druck

unzureichend

Düse verstopft oder

verformt

Reinigen oder

auswechseln

Ventil verschmutzt

oder verschlissen

Kundendienst anfordern

Vibrationen

und/oder

unregelmäßiger

Wasseraustritt

Die Pumpe saugt Luft

Die

Versorgungsanschlüsse

prüfen

Luft in den

Rohrleitungen

Durch Abtrennen des

Schlauchs ausströmen

lassen

Dichtungen der

Pumpe verschlissen

Kundendienst anfordern

Saugventile am

Vorlauf blockiert

Die Ventilkappen

abschrauben, die

Ventile herausziehen

und reinigen

(vorzugsweise den

Kundendienst

anfordern)

Pumpe

geräuschvoll

Lager verschlissen

Kundendienst anfordern

“Weißes” Öl

Eindringen von

Wasser in das Öl

(Emulsion)

Beim Kundendienst das

Auswechseln des

Dichtungspakets

anfordern

Wasserleckagen

Verschleiß der

Dichtungen und/oder

der Kolben

Beim Kundendienst das

Auswechseln des

Dichtungspakets

anfordern

Wasser erreicht

nicht die

erforderliche

Temperatur

Keine

Brennstoffversorgung

Tank füllen

Brennstoffilter

verschmutzt

Brennstofffilter reinigen

Fotowiderstand

schmutzig

Fotowiderstand reinigen

Thermostat defekt

Oder technischen

Heizschlange verkalkt

Oder technischen

This manual suits for next models

Table of contents

Languages:

Other BM2 BIEMMEDUE Pressure Washer manuals

BM2 BIEMMEDUE

BM2 BIEMMEDUE Super 160.15 User manual

BM2 BIEMMEDUE

BM2 BIEMMEDUE MULTIBOX 500 User manual

BM2 BIEMMEDUE

BM2 BIEMMEDUE Maxima User manual

BM2 BIEMMEDUE

BM2 BIEMMEDUE STX User manual

Popular Pressure Washer manuals by other brands

Kärcher

Kärcher HD 2.3/24 P Operator's manual

Clena

Clena SPICEJET 120/10 Use and maintenance manual

Kränzle

Kränzle K 160 TST operating manual

stayer

stayer HL 11B operating instructions

Kärcher

Kärcher K 2.19 Operator's manual

Stanley

Stanley PW6655 manual

Craftsman

Craftsman 580.767200 owner's manual

EMAK

EMAK PW 146C Operators instruction book

Bosch

Bosch W 350 1 K.B. operating instructions

Gerni

Gerni NEPTUNE 4 FA operating guide

Kerrick

Kerrick I 1308A M Safety and operating manual

Black Max

Black Max BM80915 Operator's manual

ALKOTA

ALKOTA 2142 manual

Generac Power Systems

Generac Power Systems 1750PSI owner's manual

Nilfisk-ALTO

Nilfisk-ALTO C 105.5 user manual

CleanCraft

CleanCraft HDR-H 108-20 Instruction manual - Use and Maintenance

Xstream

Xstream X-HWTR3524GEN Operation manual

Kärcher

Kärcher G 4.10 M manual

BM2 BIEMMEDUE super User manual

Popular Pressure Washer manuals by other brands
