Mounng Instrucons
1. Screw the two pieces of eccentric connecon
(04) into the pipe which has been xed in the
wall.
2. Put the two washers (02) into the hexago-
nal nut which has been xed on the mixer body
(01).
3. Put the rosee (03) onto the eccentric con-
necon (04), and then screw the hexagonal nut
onto the eccentric connecon (04) to x the
mixer body (01).
4. Put the base (06) onto the wall and then x
it with the expansion pipe (05) and screw (07).
5. Put the shower bracket (08) onto the base.
6. Set the shower hose (10) onto the mixer
body (01) and the shower (09) and then put
the shower (09) onto the shower bracket (08).
Assembling Parts
a. 1 x fixing part (01.06.08-10).
b. 2 x fixing part (02-05.07).

WWW.BORMANNTOOLS.COM
3
EL
*Ο κατασκευαστής διατηρεί το δικαίωμα να πραγματοποιήσει δευτερεύουσες αλλαγές στο σχεδιασμό του προϊόντος και στα τεχνικά χαρακτηριστικά χωρίς προηγούμενη ειδοποίηση, εκτός εάν οι αλλαγές
αυτές επηρεάζουν σημαντικά την απόδοση και λειτουργία ασφάλειας των προϊόντων. Τα εξαρτήματα που περιγράφονται / απεικονίζονται στις σελίδες του εγχειριδίου που κρατάτε στα χέρια σας ενδέχεται να
αφορούν και σε άλλα μοντέλα της σειράς προϊόντων του κατασκευαστή, με παρόμοια χαρακτηριστικά, και ενδέχεται να μην περιλαμβάνονται στο προϊόν που μόλις αποκτήσατε.
* Λάβετε υπόψη ότι ο εξοπλισμός μας δεν έχει σχεδιαστεί για χρήση σε εμπορικές, επαγγελματικές ή βιομηχανικές εφαρμογές. Η εγγύησή μας θα ακυρωθεί αν το προϊόν χρησιμοποιείται σε εμπορικές,
επαγγελματικές ή βιομηχανικές επιχειρήσεις ή για ανάλογους σκοπούς.
* Για να διασφαλιστεί η ασφάλεια και η αξιοπιστία του προϊόντος καθώς και η ισχύς της εγγύησης όλες οι εργασίες επιδιόρθωσης, ελέγχου, επισκευής ή αντικατάστασης συμπεριλαμβανομένης της συντήρησης
και των ειδικών ρυθμίσεων, πρέπει να εκτελούνται μόνο από τεχνικούς του εξουσιοδοτημένου τμήματος Service του κατασκευαστή.

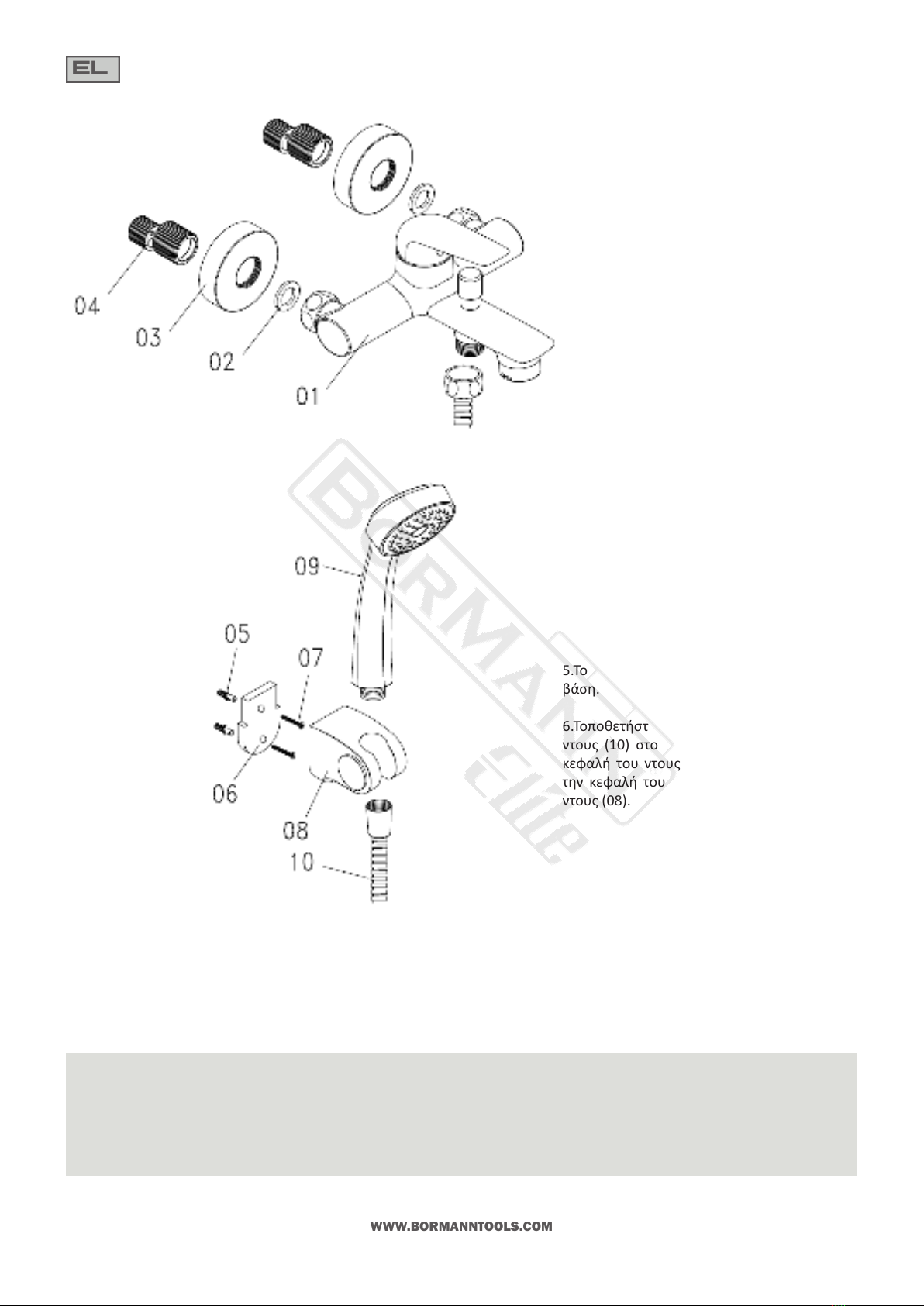

Οδηγίες Συναρμολόγησης
1.Bιδώστε τα δύο τμήματα έκκεντρης σύνδεσης
(04) στον σωλήνα ο οποίος έχει στερεωθεί
στον τοίχο.
2.Τοποθετήστε τις δύο ροδέλες (02) στο
εξαγωνικό παξιμάδι το οποίο έχει στερεωθεί
στο σώμα αναμείκτη (01).
3.Τοποθετήστε την ροζέτα (03) στην έκκεντρη
σύνδεση (04) και ακολούθως βιδώστε το
εξαγωνικό παξιμάδι στην έκκεντρη σύνδεση
(04) ώστε να στερεωθεί στο σώμα αναμείκτη
(01).
4.Τοποθετήστε την βάση (06) στον τοίχο και
ακολούθως στερεώστε τη με τα ούπα (05) και
τις βίδες (07).
5.Τοποθετήστε την στήριξη του ντους (08) στην
βάση.
6.Τοποθετήστε τον σωλήνα προσαγωγής του
ντους (10) στο σώμα αναμείκτη (01) και την
κεφαλή του ντους (09) και ακολούθως βάλτε
την κεφαλή του ντους (09) στην στήριξη του
ντους (08).
Τεμάχια Συναρμολόγησης
α. 1 τεμάχιο για έκαστο εκ των υπ' αρ. 01, 06.
και 08 έως 10 εξαρτημάτων.
β. 2 τεμάχια για έκαστο εκ των 02 έως 05 και 07
εξαρτημάτων.

-
