Bosch PCM 7 User manual

Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 U75 (2010.07) PS / 347 UNI
PCM 7
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководст-
во по эксплуатации
uk Оригінальна інструкція з
експлуатації
ro Instrucţiuni originale
bg Оригинална инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
OBJ_BUCH-880-004.book Page 1 Monday, July 19, 2010 11:56 AM

2|
1 609 929 U75 | (19.7.10) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 22
Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 34
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 47
Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 60
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 73
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 87
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 100
Svenska. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 111
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 122
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 133
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 144
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 158
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 170
Česky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 183
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 195
Magyar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 208
Русский. . . . . . . . . . . . . . . . . . . . . . . . . Страница 221
Українська . . . . . . . . . . . . . . . . . . . . . . Сторінка 235
Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 248
Български . . . . . . . . . . . . . . . . . . . . . . . Страница 261
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 275
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 287
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 299
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 311
Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 322
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 335
OBJ_BUCH-880-004.book Page 2 Monday, July 19, 2010 11:56 AM

| 3
Bosch Power Tools 1 609 929 U75 | (19.7.10)
18
2
3
1
4
5
6
14
15
16
17
10 9 PCM 7 111213
7
8
OBJ_BUCH-880-004.book Page 3 Monday, July 19, 2010 11:56 AM

1 609 929 U75 | (19.7.10) Bosch Power Tools
4|
19 20
14
21
22
26
29
28
27
23241225
1
OBJ_BUCH-880-004.book Page 4 Monday, July 19, 2010 11:56 AM

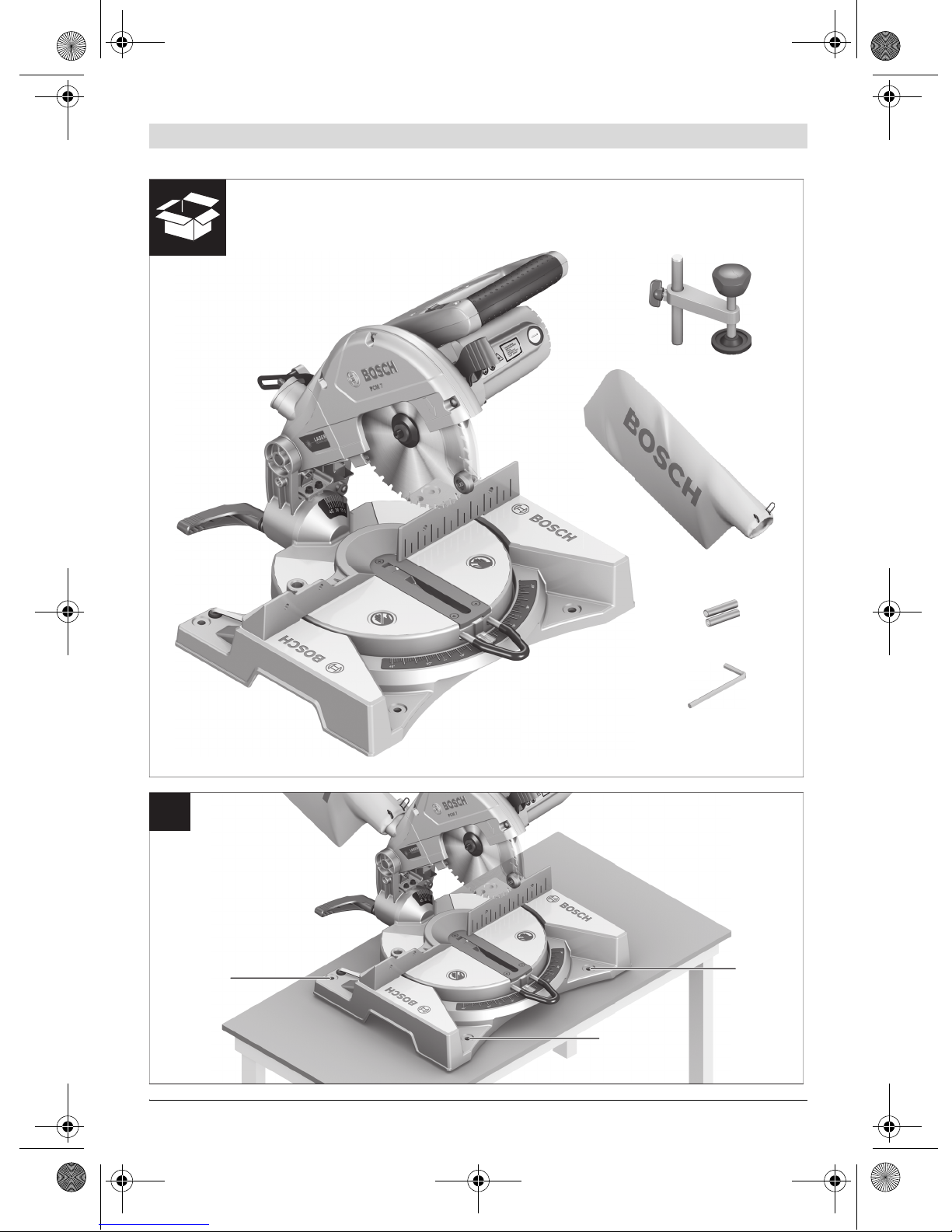

| 5
Bosch Power Tools 1 609 929 U75 | (19.7.10)
A
12
12
12
OBJ_BUCH-880-004.book Page 5 Monday, July 19, 2010 11:56 AM

1 609 929 U75 | (19.7.10) Bosch Power Tools
6|
B C
D1 D2
D3 D4
29
21
22
18
28
3
517
31
32
30
OBJ_BUCH-880-004.book Page 6 Monday, July 19, 2010 11:56 AM

| 7
Bosch Power Tools 1 609 929 U75 | (19.7.10)
E F
G H
I
24
33
34
14
27
6
9
35
25
36
23
3
OBJ_BUCH-880-004.book Page 7 Monday, July 19, 2010 11:56 AM

1 609 929 U75 | (19.7.10) Bosch Power Tools
8|
J
K
20
20
OBJ_BUCH-880-004.book Page 8 Monday, July 19, 2010 11:56 AM

Deutsch | 9
Bosch Power Tools 1 609 929 U75 | (19.7.10)
de
Sicherheitshinweise
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Beim Gebrauch von Elektro-
werkzeugen sind zum Schutz
gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzliche Sicher-
heitsmaßnahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses
Elektrowerkzeug benutzen, und bewahren Sie
die Sicherheitshinweise gut auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz-
betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (oh-
ne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung oder un-
beleuchtete Arbeitsbereiche können zu
Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkei-
ten, Gase oder Stäube befinden. Elektro-
werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden kön-
nen.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektro-
werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän-
dert werden. Verwenden Sie keine Adap-
terstecker gemeinsam mit schutzgeerde-
ten Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen verrin-
gern das Risiko eines elektrischen Schla-
ges.
b) Vermeiden Sie Körperkontakt mit geer-
deten Oberflächen wie von Rohren, Hei-
zungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Was-
ser in ein Elektrowerkzeug erhöht das Ri-
siko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka-
bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-
schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Ver-
längerungskabel, die auch für den Au-
ßenbereich geeignet sind. Die Anwen-
dung eines für den Außenbereich
geeigneten Verlängerungskabels verrin-
gert das Risiko eines elektrischen Schla-
ges.
f) Wenn der Betrieb des Elektrowerkzeu-
ges in feuchter Umgebung nicht ver-
meidbar ist, verwenden Sie einen Fehler-
stromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-
auf, was Sie tun, und gehen Sie mit Ver-
nunft an die Arbeit mit einem Elektro-
werkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Al-
kohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
ACHTUNG
OBJ_BUCH-880-004.book Page 9 Monday, July 19, 2010 11:56 AM

10 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
b) Tragen Sie persönliche Schutzausrüs-
tung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeu-
ges, verringert das Risiko von Verletzun-
gen.
c) Vermeiden Sie eine unbeabsichtigte In-
betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf-
nehmen oder tragen. Wenn Sie beim Tra-
gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschlie-
ßen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elek-
trowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehen-
den Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situati-
onen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden Tei-
len. Lockere Kleidung, Schmuck oder lan-
ge Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese ange-
schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub ver-
ringern.
4) Verwendung und Behandlung des Elektro-
werkzeuges
a) Überlasten Sie das Gerät nicht. Verwen-
den Sie für Ihre Arbeit das dafür be-
stimmte Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis-
tungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, des-
sen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder aus-
schalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdo-
se und/oder entfernen Sie den Akku, be-
vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-
hindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von Kin-
dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorg-
falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-
fälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich-
ter zu führen.
OBJ_BUCH-880-004.book Page 10 Monday, July 19, 2010 11:56 AM

Deutsch | 11
Bosch Power Tools 1 609 929 U75 | (19.7.10)
g) Verwenden Sie Elektrowerkzeug, Zube-
hör, Einsatzwerkzeuge usw. entspre-
chend diesen Anweisungen. Berücksich-
tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-
brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Kapp- und Geh-
rungssägen
fDas Elektrowerkzeug wird mit einem Warn-
schild in deutscher Sprache ausgeliefert (in
der Darstellung des Elektrowerkzeugs auf
der Grafikseite mit Nummer 2 gekennzeich-
net).
fMachen Sie Warnschilder am Elektrowerk-
zeug niemals unkenntlich.
fStellen Sie sich nie auf das Elektrowerk-
zeug. Es können ernsthafte Verletzungen
auftreten, wenn das Elektrowerkzeug um-
kippt oder wenn Sie versehentlich mit dem
Sägeblatt in Kontakt kommen.
fStellen Sie sicher, dass die Schutzhaube
ordnungsgemäß funktioniert und sich frei
bewegen kann. Klemmen Sie die Schutz-
haube niemals im geöffneten Zustand fest.
fEntfernen Sie niemals Schnittreste, Holz-
späne o.ä. aus dem Schnittbereich, wäh-
rend das Elektrowerkzeug läuft. Führen Sie
den Werkzeugarm immer zuerst in die Ruhe-
position und schalten Sie das Elektrowerk-
zeug aus.
fFühren Sie das Sägeblatt nur eingeschaltet
gegen das Werkstück. Es besteht sonst die
Gefahr eines Rückschlages, wenn sich das
Sägeblatt im Werkstück verhakt.
fHalten Sie Griffe trocken, sauber und frei
von Öl und Fett. Fettige, ölige Griffe sind rut-
schig und führen zu Verlust der Kontrolle.
fGebrauchen Sie das Elektrowerkzeug nur,
wenn die Arbeitsfläche bis auf das zu bear-
beitende Werkstück frei von allen Einstell-
werkzeugen, Holzspänen, etc. ist. Kleine
Holzstücke oder andere Gegenstände, die
mit dem rotierenden Sägeblatt in Kontakt
kommen, können den Bediener mit hoher
Geschwindigkeit treffen.
fHalten Sie den Fußboden frei von Holzspä-
nen und Materialresten. Sie können ausrut-
schen oder stolpern.
fSpannen Sie das zu bearbeitende Werk-
stück immer fest. Bearbeiten Sie keine
Werkstücke, die zu klein zum Festspannen
sind. Der Abstand Ihrer Hand zum rotieren-
den Sägeblatt ist sonst zu gering.
fVerwenden Sie das Elektrowerkzeug nur für
die Werkstoffe, die im bestimmungsgemä-
ßen Gebrauch angegeben sind. Das Elektro-
werkzeug kann sonst überlastet werden.
fFalls das Sägeblatt verklemmt, schalten Sie
das Elektrowerkzeug aus und halten Sie das
Werkstück ruhig, bis das Sägeblatt zum
Stillstand gekommen ist. Um einen Rück-
schlag zu vermeiden, darf das Werkstück
erst nach Stillstand des Sägeblatts bewegt
werden. Beheben Sie die Ursache für das
Verklemmen des Sägeblatts, bevor Sie das
Elektrowerkzeug erneut starten.
fVerwenden Sie keine stumpfen, rissigen,
verbogenenoder beschädigtenSägeblätter.
Sägeblätter mit stumpfen oder falsch ausge-
richteten Zähnen verursachen durch einen zu
engen Sägespalt eine erhöhte Reibung, Klem-
men des Sägeblattes und Rückschlag.
fVerwenden Sie immer Sägeblätter in der
richtigen Größe und mit der passenden Auf-
nahmebohrung (z.B. sternförmig oder
rund). Sägeblätter, die nicht zu den Monta-
geteilen der Säge passen, laufen unrund und
führen zum Verlust der Kontrolle.
OBJ_BUCH-880-004.book Page 11 Monday, July 19, 2010 11:56 AM

12 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
fVerwenden Sie keine Sägeblätter aus hoch-
legiertem Schnellarbeitsstahl (HSS-Stahl).
Solche Sägeblätter können leicht brechen.
fFassen Sie das Sägeblatt nach dem Arbei-
ten nicht an, bevor es abgekühlt ist. Das Sä-
geblatt wird beim Arbeiten sehr heiß.
fVerwenden Sie das Werkzeug niemals ohne
die Einlegeplatte. Wechseln Sie eine defek-
te Einlegeplatte aus. Ohne einwandfreie Ein-
legeplatte können Sie sich am Sägeblatt ver-
letzen.
fUntersuchen Sie regelmäßig das Kabel und
lassen Sie ein beschädigtes Kabel nur von
einer autorisierten Kundendienststelle für
Bosch-Elektrowerkzeuge reparieren. Erset-
zen Sie beschädigte Verlängerungskabel.
Damit wird sichergestellt, dass die Sicher-
heit des Elektrowerkzeuges erhalten bleibt.
fBewahren Sie das unbenutzte Elektrowerk-
zeug sicher auf. Der Lagerplatz muss tro-
cken und abschließbar sein. Dies verhindert,
dass das Elektrowerkzeug durch die Lage-
rung beschädigt oder von unerfahrenen Per-
sonen bedient wird.
fRichten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst
in den Laserstrahl. Dieses Elektrowerkzeug
erzeugt Laserstrahlung der Laserklasse 2 ge-
mäß EN 60825-1. Dadurch können Sie Perso-
nen blenden.
fTauschen Sie den eingebauten Laser nicht
gegen einen Laser anderen Typs aus. Von ei-
nem nicht zu diesem Elektrowerkzeug pas-
senden Laser können Gefahren für Personen
ausgehen.
fSichern Sie das Werkstück. Ein mit Spann-
vorrichtungen oder Schraubstock festgehal-
tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fVerlassen Sie das Werkzeug nie, bevor es
vollständig zum Stillstand gekommen ist.
Nachlaufende Einsatzwerkzeuge können Ver-
letzungen verursachen.
fBenutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie das
beschädigte Kabel nicht und ziehen Sie den
Netzstecker, wenn das Kabel während des
Arbeitens beschädigt wird. Beschädigte Ka-
bel erhöhen das Risiko eines elektrischen
Schlages.
Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein.
Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole
hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.
Symbol Bedeutung
fTragen Sie eine Staubschutzmaske.
fTragen Sie eine Schutzbrille.
OBJ_BUCH-880-004.book Page 12 Monday, July 19, 2010 11:56 AM

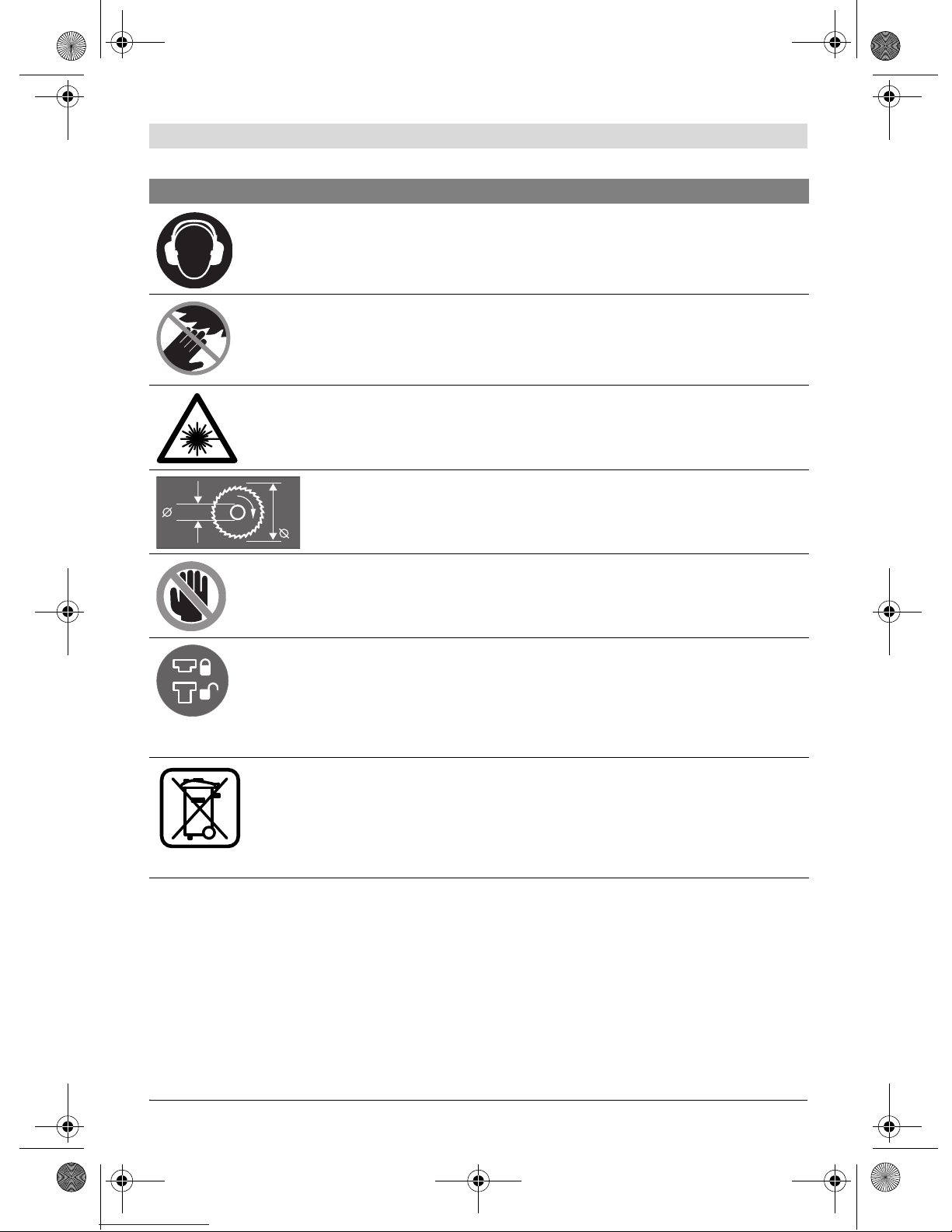

Deutsch | 13
Bosch Power Tools 1 609 929 U75 | (19.7.10)
fTragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörver-
lust bewirken.
fKommen Sie mit Ihren Händen nicht in den Sägebereich, während
das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt be-
steht Verletzungsgefahr.
fRichten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-
cken Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug er-
zeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch
können Sie Personen blenden.
Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser
muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Re-
duzierstücke oder Adapter.
fGefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme
von diesem Bereich fern.
Die Transportsicherung 24 ermöglicht Ihnen eine leichtere Handhabung
des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten.
– Transportsicherung 24 ganz nach innen gedrückt:
Elektrowerkzeug sichern (Transportstellung)
– Transportsicherung 24 ganz nach außen gezogen:
Elektrowerkzeug entsichern (Arbeitsstellung)
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elek-
tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht
mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden.
Symbol Bedeutung
190 mm
30 mm
OBJ_BUCH-880-004.book Page 13 Monday, July 19, 2010 11:56 AM

14 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen
verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standge-
rät Längs- und Querschnitte mit geradem
Schnittverlauf in Holz auszuführen. Dabei sind
horizontale Gehrungswinkel von –46° bis +46°
sowie vertikale Gehrungswinkel von 0° bis 45°
möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt
zum Sägen von Hart- und Weichholz.
Das Elektrowerkzeug ist für das Sägen von Alu-
minium oder anderen Nichteisenmetallen nicht
geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des Elek-
trowerkzeuges auf den Grafikseiten.
1Handgriff
2Laser-Warnschild
3Hebel zum Lösen des Werkzeugarms
4Schutzhaube
5Pendelschutzhaube
6Anschlagschiene
7Einlegeplatte
8Schrauben für Einlegeplatte
9Bügel zum Drehen des Sägetischs
10 Skala für Gehrungswinkel (horizontal)
11 Sägetisch
12 Bohrungen für Montage
13 Griffmulden
14 Schraubzwinge
15 Skala für Gehrungswinkel (vertikal)
16 Gleitrolle
17 Sägeblatt
18 Staubbeutel
19 Ein-/Ausschalter
20 Schalter für Laser (Schnittlinienkennzeich-
nung)
21 Spanauswurf
22 Innensechskantschlüssel (6 mm)
23 Spanngriff für beliebige Gehrungswinkel
(vertikal)
24 Transportsicherung
25 Spannhebel für beliebige Gehrungswinkel
(horizontal)
26 Innensechskantschrauben (6 mm) der An-
schlagschiene
27 Bohrungen für Schraubzwinge
28 Spindelarretierung
29 Batteriefach
30 Innensechskantschraube (6 mm) für Säge-
blattbefestigung
31 Spannflansch
32 Innerer Spannflansch
33 Flügelschraube
34 Gewindestange
35 Winkelanzeiger (horizontal)
36 Winkelanzeiger (vertikal)
Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang. Das vollständige
Zubehör finden Sie in unserem Zubehörprogramm.
OBJ_BUCH-880-004.book Page 14 Monday, July 19, 2010 11:56 AM

Deutsch | 15
Bosch Power Tools 1 609 929 U75 | (19.7.10)
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend
EN 61029.
Der A-bewertete Geräuschpegel des Elektro-
werkzeugs beträgt typischerweise: Schalldruck-
pegel 93 dB(A); Schallleistungspegel
106 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 61029:
Schwingungsemissionswert ah=3,0 m/s2, Unsi-
cherheit K =1,5 m/s2.
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 61029
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu-
gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen-
tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro-
werkzeug für andere Anwendungen, mit abwei-
chenden Einsatzwerkzeugen oder ungenügen-
der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs-
belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein-
satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich re-
duzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma-
tiven Dokumenten übereinstimmt:
EN 61029, EN 60825-1 gemäß den Bestimmun-
gen der Richtlinien 2004/108/EG, 2006/42/EG.
Technische Unterlagen bei:
Robert Bosch GmbH, Dept. PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 31.03.2010
Kapp- und Gehrungssäge PCM 7
Sachnummer 3 603 M01 2..
Nennaufnahme-
leistung
W 1100
Leerlaufdrehzahl min-1 4800
Lasertyp nm
mW
650
<1
Laserklasse 2
Gewicht entspre-
chend EPTA-Proce-
dure 01/2003
kg 8,0
Schutzklasse /II
Zulässige Werkstückmaße (maximal/minimal) siehe
Seite 19.
Die Angaben gelten für eine Nennspannung [U] von
230 V. Bei abweichenden Spannungen und in länder-
spezifischen Ausführungen können diese Angaben vari-
ieren.
Bitte beachten Sie die Sachnummer auf dem Typen-
schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-
gen einzelner Elektrowerkzeuge können variieren.
Maße für geeignete Sägeblätter
Sägeblattdurchmesser mm 190
Stammblattdicke mm 1,4–2,5
Bohrungsdurchmesser mm 30
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-880-004.book Page 15 Monday, July 19, 2010 11:56 AM

16 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
Montage
fVermeiden Sie ein unabsichtliches Starten
des Elektrowerkzeugs. Während der Monta-
ge und bei allen Arbeiten an dem Elektro-
werkzeug darf der Netzstecker nicht an die
Stromversorgung angeschlossen sein.
Lieferumfang
Beachten Sie dazu die Darstellung
des Lieferumfangs am Anfang der
Betriebsanleitung.
Prüfen Sie vor der Erst-Inbetriebnahme des
Elektrowerkzeugs, ob alle unten aufgeführten
Teile mitgeliefert wurden:
– Kapp- und Gehrungssäge mit montiertem
Sägeblatt
– Staubbeutel 18
– Schraubzwinge 14
– Innensechskantschlüssel 22
– Batterien (2x, Größe LR03, 1,5 V)
Hinweis: Überprüfen Sie das Elektrowerkzeug
auf eventuelle Beschädigungen.
Vor dem weiterem Gebrauch des Elektrowerk-
zeugs müssen Sie Schutzeinrichtungen oder
leicht beschädigte Teile sorgfältig auf ihre ein-
wandfreie und bestimmungsgemäße Funktion
untersuchen. Überprüfen Sie, ob die bewegli-
chen Teile einwandfrei funktionieren und nicht
klemmen, oder ob Teile beschädigt sind. Sämtli-
che Teile müssen richtig montiert sein und alle
Bedingungen erfüllen, um den einwandfreien
Betrieb zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile
müssen Sie sachgerecht durch eine anerkannte
Fachwerkstatt reparieren oder auswechseln las-
sen.
Zusätzlich zum Lieferumfang benötigte Werk-
zeuge:
– Kreuzschlitzschraubendreher
Montage auf einer Arbeitsfläche
(siehe Bild A)
fZur Gewährleistung einer sicheren Handha-
bung müssen Sie das Elektrowerkzeug vor
dem Gebrauch auf eine ebene und stabile
Arbeitsfläche (z.B. Werkbank) montieren.
– Entnehmen Sie alle mitgelieferten Teile vor-
sichtig aus ihrer Verpackung.
– Entfernen Sie sämtliches Packmaterial vom
Elektrogerät und vom mitgelieferten Zube-
hör.
– Befestigen Sie das Elektrowerkzeug mit einer
geeigneten Schraubverbindung auf der Ar-
beitsfläche. Dazu dienen die Bohrungen 12.
Batterien einsetzen (siehe Bild B)
– Öffnen Sie das Batteriefach 29.
– Setzen Sie die mitgelieferten Batterien ent-
sprechend der vorgegebenen Polung ein.
– Schließen Sie das Batteriefach.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Metall
können gesundheitsschädlich sein. Berühren
oder Einatmen der Stäube können allergische
Reaktionen und/oder Atemwegserkrankungen
des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen-
staub gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehand-
lung (Chromat, Holzschutzmittel). Asbesthalti-
ges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie immer eine Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeits-
platzes.
– Es wird empfohlen, eine Atemschutzmaske
mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften
für die zu bearbeitenden Materialien.
Die Staub-/Späneabsaugung kann durch Staub,
Späne oder durch Bruchstücke des Werkstücks
blockiert werden.
OBJ_BUCH-880-004.book Page 16 Monday, July 19, 2010 11:56 AM

Deutsch | 17
Bosch Power Tools 1 609 929 U75 | (19.7.10)
– Schalten Sie das Elektrowerkzeug aus und
ziehen den Netzstecker aus der Steckdose.
– Warten Sie bis das Sägeblatt komplett zum
Stillstand gekommen ist.
– Ermitteln Sie die Ursache der Blockade und
beheben Sie diese.
Eigenabsaugung (siehe Bild C)
– Stecken Sie den Staubbeutel 18 auf den Spa-
nauswurf 21.
Der Staubbeutel darf während des Sägens nie
mit den beweglichen Geräteteilen in Berührung
kommen.
Leeren Sie den Staubbeutel rechtzeitig aus.
Fremdabsaugung
Zur Absaugung können Sie an den Spanauswurf
21 auch einen Staubsaugerschlauch (Ø 36 mm)
anschließen.
Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden
oder trockenen Stäuben einen Spezialsauger.
Werkzeugwechsel
(siehe Bilder D1–D4)
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
fTragen Sie bei der Montage des Sägeblattes
Schutzhandschuhe. Bei Berührung des Säge-
blattes besteht Verletzungsgefahr.
Verwenden Sie nur Sägeblätter, deren maximal
zulässige Geschwindigkeit höher ist als die Leer-
laufdrehzahl Ihres Elektrowerkzeugs.
Verwenden Sie nur Sägeblätter, die den in die-
ser Betriebsanleitung angegebenen Kenndaten
entsprechen und nach EN 847-1 geprüft und
entsprechend gekennzeichnet sind.
Verwenden Sie nur Sägeblätter, die vom Her-
steller dieses Elektrowerkzeugs empfohlen wur-
den und die für das Material, das Sie bearbeiten
wollen, geeignet sind.
Sägeblatt ausbauen
– Bringen Sie das Elektrowerkzeug in Arbeits-
stellung.
– Drehen Sie die Innensechskantschraube 30
mit dem mitgelieferten Innensechskant-
schlüssel 22 und drücken Sie gleichzeitig die
Spindelarretierung 28 bis diese einrastet.
– Halten Sie die Spindelarretierung 28 ge-
drückt und drehen Sie die Schraube 30 im
Uhrzeigersinn heraus (Linksgewinde!).
– Nehmen Sie den Spannflansch 31 ab.
– Drücken Sie auf den Hebel 3und schwenken
Sie die Pendelschutzhaube 5bis zum An-
schlag nach hinten.
– Halten Sie die Pendelschutzhaube in dieser
Position und entnehmen Sie das Sägeblatt
17.
– Führen Sie die Pendelschutzhaube langsam
wieder nach unten.
Sägeblatt einbauen
Falls erforderlich, reinigen Sie vor dem Einbau
alle zu montierenden Teile.
– Drücken Sie auf den Hebel 3, schwenken Sie
die Pendelschutzhaube 5bis zum Anschlag
nach hinten und halten Sie sie in dieser Posi-
tion.
– Setzen Sie das neue Sägeblatt auf den inne-
ren Spannflansch 32.
fBeachten Sie beim Einbau, dass die Schnei-
derichtung der Zähne (Pfeilrichtung auf
dem Sägeblatt) mit der Pfeilrichtung auf
der Schutzhaube übereinstimmt!
– Führen Sie die Pendelschutzhaube langsam
wieder nach unten.
– Setzen Sie den Spannflansch 31 und die
Schraube 30 auf.
Drücken Sie die Spindelarretierung 28 bis
diese einrastet und ziehen Sie die Schraube
gegen den Uhrzeigersinn fest.
OBJ_BUCH-880-004.book Page 17 Monday, July 19, 2010 11:56 AM

18 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
Betrieb
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steck-
dose.
Transportsicherung (siehe Bild E)
Die Transportsicherung 24 ermöglicht Ihnen ei-
ne leichtere Handhabung des Elektrowerkzeugs
beim Transport zu verschiedenen Einsatzorten.
Elektrowerkzeug entsichern (Arbeitsstellung)
– Drücken Sie den Werkzeugarm am Handgriff
1etwas nach unten, um die Transportsiche-
rung 24 zu entlasten.
– Ziehen Sie die Transportsicherung 24 ganz
nach außen.
– Führen Sie den Werkzeugarm langsam nach
oben.
Elektrowerkzeug sichern (Transportstellung)
– Schließen Sie zum Arretieren des Sägetischs
11 den Spannhebel 25.
– Drücken Sie auf den Hebel 3und schwenken
Sie gleichzeitig den Werkzeugarm am Hand-
griff 1soweit nach unten bis sich die Trans-
portsicherung 24 ganz nach innen drücken
lässt.
Der Werkzeugarm ist jetzt zum Transport sicher
arretiert.
Werkstück befestigen (siehe Bild F)
Zur Gewährleistung einer optimalen Arbeitssi-
cherheit müssen Sie das Werkstück immer fest-
spannen.
Bearbeiten Sie keine Werkstücke, die zu klein
zum Festspannen sind.
– Drücken Sie das Werkstück fest gegen die
Anschlagschiene 6.
– Stecken Sie die mitgelieferte Schraubzwinge
14 in eine der dafür vorgesehenen Bohrun-
gen 27.
– Lösen Sie die Flügelschraube 33 und passen
Sie die Schraubzwinge dem Werkstück an.
Ziehen Sie die Flügelschraube wieder fest.
– Spannen Sie das Werkstück durch Drehen
der Gewindestange 34 fest.
Werkstück lösen
– Zum Lösen der Schraubzwinge drehen Sie
die Gewindestange 34 gegen den Uhrzeiger-
sinn.
Gehrungswinkel einstellen
fBetätigen Sie bei der Einstellung des Geh-
rungswinkels nie den Ein-/Ausschalter 19.
Wenn dadurch das Elektrowerkzeug unab-
sichtlich startet, besteht Verletzungsgefahr.
fSchließen Sie vor dem Sägen immer den
Spannhebel 25. Das Sägeblatt kann sich
sonst im Werkstück verkanten.
Horizontale Gehrungswinkel einstellen
(siehe Bild G)
Der horizontale Gehrungswinkel kann in einem
Bereich von 46° (linksseitig) bis 46° (rechtssei-
tig) eingestellt werden.
– Öffnen Sie den Spannhebel 25, falls dieser
geschlossen ist.
Der Sägetisch wird dadurch frei beweglich.
– Drehen Sie den Sägetisch 11 am Bügel 9
nach links oder rechts bis der Winkelanzeiger
35 den gewünschten Gehrungswinkel an-
zeigt.
– Schließen Sie den Spannhebel 25 wieder.
Zum schnellen und präzisen Einstellen von oft
verwendeten Gehrungswinkeln rastet der Sä-
getisch 11 bei folgenden Standardwinkeln ein:
–45°/ –30°/ –22,5°/ –15°/
0°/ 15°/ 22,5°/ 30°/ 45°
Vertikale Gehrungswinkel einstellen
(siehe Bild H)
Der vertikale Gehrungswinkel kann in einem Be-
reich von 0° bis 45° eingestellt werden.
– Lösen Sie den Spanngriff 23.
– Schwenken Sie den Werkzeugarm am Hand-
griff 1bis der Winkelanzeiger 36 den ge-
wünschten Gehrungswinkel anzeigt.
– Halten Sie den Werkzeugarm in dieser Stel-
lung und ziehen Sie den Spanngriff 23 wieder
fest.
OBJ_BUCH-880-004.book Page 18 Monday, July 19, 2010 11:56 AM

Deutsch | 19
Bosch Power Tools 1 609 929 U75 | (19.7.10)
Zum schnellen und präzisen Einstellen der
Standardwinkel 0° und 45° sind am Gehäuse
Endanschläge vorgesehen.
– Lösen Sie den Spanngriff 23.
– Schwenken Sie dazu den Werkzeugarm am
Handgriff 1bis zum Anschlag nach rechts
(0°) oder bis zum Anschlag nach links (45°).
– Ziehen Sie den Spanngriff 23 wieder fest.
Inbetriebnahme
fBeachten Sie die Netzspannung! Die Span-
nung der Stromquelle muss mit den Anga-
ben auf dem Typenschild des Elektrowerk-
zeuges übereinstimmen. Mit 230 V
gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Einschalten (siehe Bild I)
–ZurInbetriebnahme drücken Sie den Ein-/
Aus-Schalter 19 und halten ihn gedrückt.
Hinweis: Aus Sicherheitsgründen kann der
Ein-/Ausschalter 19 nicht arretiert werden, son-
dern muss während des Betriebes ständig ge-
drückt bleiben.
Nur durch das Drücken auf den Hebel 3kann der
Werkzeugarm nach unten geführt werden.
–ZumSägen müssen Sie daher zusätzlich zum
Betätigen des Ein-/Ausschalters den Hebel 3
drücken.
Ausschalten
–ZumAusschalten lassen Sie den Ein-/Aus-
schalter 19 los.
Arbeitshinweise
Allgemeine Sägehinweise
fBei allen Schnitten müssen Sie zuerst si-
cherstellen, dass das Sägeblatt zu keiner
Zeit die Anschlagschiene, Schraubzwingen
oder sonstige Geräteteile berühren kann.
Entfernen Sie eventuell montierte Hilfsan-
schläge oder passen Sie sie entsprechend
an.
Schützen Sie das Sägeblatt vor Schlag und
Stoß. Setzen Sie das Sägeblatt keinem seitli-
chen Druck aus.
Bearbeiten Sie keine verzogenen Werkstücke.
Das Werkstück muss immer eine gerade Kante
zum Anlegen an die Anschlagschiene haben.
Lange Werkstücke müssen am freien Ende un-
terlegt oder abgestützt werden.
Schnittlinie kennzeichnen (siehe Bild J)
Ein Laserstrahl zeigt Ihnen die Schnittlinie des
Sägeblatts an. Dadurch können Sie das Werk-
stück zum Sägen exakt positionieren, ohne die
Pendelschutzhaube zu öffnen.
– Schalten Sie dazu den Laserstrahl mit dem
Schalter 20 ein.
– Richten Sie Ihre Markierung auf dem Werk-
stück an der rechten Kante der Laserlinie
aus.
Position des Bedieners (siehe Bild K)
fStellen Sie sich nicht in einer Linie mit dem
Sägeblatt vor das Elektrowerkzeug, son-
dern immer seitlich versetzt vom Sägeblatt.
Damit ist Ihr Körper vor einem möglichen
Rückschlag geschützt.
– Halten Sie Hände, Finger und Arme vom ro-
tierenden Sägeblatt fern.
– Überkreuzen Sie Ihre Arme nicht vor dem
Werkzeugarm.
Zulässige Werkstückmaße
Maximale Werkstücke:
Minimale Werkstücke
(= alle Werkstücke, die mit der mitgelieferten
Schraubzwinge 14 links oder rechts vom Säge-
blatt festgespannt werden können):
100 x 40 mm (Länge x Breite)
max. Schnitttiefe (0°/0°): 50 mm
Gehrungswinkel Höhe x Breite
horizontal vertikal
0° 0° 50 x 110 mm
45° 0° 50 x 76 mm
0° 45° 37 x 110 mm
45° 45° 37 x 76 mm
OBJ_BUCH-880-004.book Page 19 Monday, July 19, 2010 11:56 AM

20 | Deutsch
1 609 929 U75 | (19.7.10) Bosch Power Tools
Kappsägen
– Spannen Sie das Werkstück entsprechend
den Abmessungen fest.
– Stellen Sie den gewünschten horizontalen
und/oder vertikalen Gehrungswinkel ein.
– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel 3und führen Sie
den Werkzeugarm mit dem Handgriff 1lang-
sam nach unten.
– Sägen Sie das Werkstück mit gleichmäßigem
Vorschub durch.
– Schalten Sie das Elektrowerkzeug aus und
warten Sie bis das Sägeblatt komplett zum
Stillstand gekommen ist.
– Führen Sie den Werkzeugarm langsam nach
oben.
Einlegeplatte auswechseln
Die rote Einlegeplatte 7kann nach längerem Ge-
brauch des Elektrowerkzeugs verschleißen.
Wechseln Sie defekte Einlegeplatten aus.
– Bringen Sie das Elektrowerkzeug in Arbeits-
stellung.
– Schrauben Sie die Schrauben 8mit einem
Kreuzschlitzschraubendreher heraus und
entnehmen Sie die alte Einlegeplatte.
– Legen Sie die neue Einlegeplatte ein und
schrauben Sie alle Schrauben 8wieder fest.
Profilleisten bearbeiten
Profilleisten können Sie auf zwei verschiedene
Arten bearbeiten:
Probieren Sie den eingestellten Gehrungswinkel
immer zuerst an einem Abfallholz aus.
Transport
Vor einem Transport des Elektrowerkzeugs müs-
sen Sie folgende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Trans-
portstellung.
– Entfernen Sie alle Zubehörteile, die nicht fest
an dem Elektrowerkzeug montiert werden
können.
Legen Sie unbenutzte Sägeblätter zum
Transport wenn möglich in einen geschlosse-
nen Behälter.
– Greifen Sie zum Anheben oder Transportie-
ren in die Griffmulden 13 seitlich am Säge-
tisch 11.
fVerwenden Sie beim Transportieren des
Elektrowerkzeugs nur die Transportvorrich-
tungen und niemals die Schutzvorrichtun-
gen.
Wartung und Service
Wartung und Reinigung
fZiehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal-
len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteil-
bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk-
zeuges an.
Reinigung
Halten Sie das Elektrowerkzeug und die Lüf-
tungsschlitze sauber, um gut und sicher zu ar-
beiten.
Die Pendelschutzhaube muss sich immer frei
bewegen und selbstständig schließen können.
Halten Sie deshalb den Bereich um die Pendel-
schutzhaube stets sauber.
– gegen die Anschlag-
schiene angestellt
– flach liegend auf dem
Sägetisch
