Bredbands bolaget Stc-zi3110c User manual

Bruksanvisning

User Guide

Digital tv Box

STC-Zi3110C

Ändringar och förbättringar

Zenterio arbetar ständigt med vidareutveckling av befintliga och nya

produkter. Därför förbehåller vi oss rätten att göra förändringar av de

produkter som beskrivs i denna bruksanvisning utan föregående meddelande.

Zenterio kan inte göras ansvarigt för någon som helst förlust av data, intäkter

eller skador som kan inträffa oavsett vad som föranlett dessa.

Programvarulicenser

Digital-tv-boxen använder vissa komponenter som är licensierade som öppen

källkod, för mer information se: Inställningar > Systemunderhåll > Systeminfor-

mation > Licensinformation

Digital-tv-boxen använder teknik som licensierats från Rovi/Macrovision, Mp3

Codec, MPEG-2, MPEG-4, AVC, vilket även presenteras på samma plats.

Varumärken

• Conax är ett varumärke som tillhör Telenor Conax AS.

• Digital-tv-mottagaren är tillverkad under licens från

Dolby Laboratories.

• Dolby och dubbel-D-symbolen är varumärken som tillhör

Dolby Laboratories.

• HDMI-standarden ägs, licensieras och utvecklas av

HDMI Licensing, LLC.

sett form, är strängt förbjuden utan skriftligt medgivande från Zenterio AB.

Produktetikett

Produktetiketten är placerad på boxens undersida.

CE-märkning

Denna produkt uppfyller de obligatoriska kraven i Europaparlamentets och

Rådets direktiv 1999/5/EG gällande användarens hälsa och säkerhet samt

magnetiska störningar vid användning.

Korrekt avfallshantering av produkten

Märkningen på produkten, tillbehören eller dokumentationen anger

att produkten och dess elektroniska tillbehör (t ex laddare, headset,

USB-kabel, fjärrkontrol, nätsladd osv) inte får slängas i hushållsoporna

vid livsslut. För att förhindra skada på miljön eller den mänskliga hälsan, är det

viktigt att sortera utrustningen från andra typer av avfall. Hemmaanvändare

ska antingen kontakta sin återförsäljare eller den lokala renhållningsmyndig-

heten för att få information om hur och var de kan göra sig av med produkten

på ett säkert sätt. Företagsanvändare ska kontakta sina leverantörer och kont-

rollera vilka regler som anges på köpekontraktet. Den här produkten och dess

elektroniska tillbehör får inte blandas med andra kommersiella avfallstyper.

Korrekt avfallshantering av batterierna i

produkten

Märkningen på batteriet, bruksanvisningen eller förpackningen anger

att batteriet i den här produkten inte får slängas bland hushållsoporna

vid livsslut. Om märkning med de kemiska symbolerna Hg, Cd eller Pb

finns anger det att batteriet innehåller kvicksilver, kadmium eller bly som

överskrider referensnivåerna enligt EU-direktivet 2006/66. Om batterierna

inte avfallshanteras på rätt sätt kan de orsaka skador på miljön och på den

mänskliga hälsan. För att skydda våra naturresurser och främja återvinning ska

batterierna lämnas till det lokala batteriinsamlingssystemet.

Anslutning till en tv distributionssystem

(kabel-tv etc.) från tuner

Enhet som är ansluten till skyddsjordslingan av byggnadsanläggningen

via nätanslutningen eller via annan utrustning med en anslutning till

skyddsjordslingan-och ett tv-distributionssystem med koaxialkabel, kan

under vissa omständigheter leda till brandrisk. Anslutning till ett kabel-distri-

butionssystem måste därför ske med en anordning som ger elektrisk isolering

under ett visst frekvensområde (galvanisk isolator, se EN 60728-11).

Changes and Improvements

Zenterio continuously works to further develop existing and new products.

Thus we retain the right to make changes to the products described in this

manual without prior notice.

Zenterio is not to be held responsible for any loss whatsoever of data, income

or damages that can occur irrespective of the cause.

Software Licenses

The Digital tv Box uses certain components that are licensed as open source

code, for more information see: Setup > System maintenance > System infor-

mation > License information

The Digital-tv-box uses technology licensed from Rovi/Macrovision, Mp3

Codec, MPEG-2, MPEG-4, AVC, also published at the same location.

Trademarks

• Conax is a trademark owned by Telenor Conax AS.

• The Digital tv box is manufactured under license from Dolby Laboratories.

• Dolby and the double D symbol are trademarks owned by Dolby Laboratories.

• The HDMI-standard is owned, licensed and developed by HDMI Licensing,

LLC.

of form, is strictly forbidden without written consent from Zenterio AB.

Product Label

The product identification label is placed on the bottom of the STB.

CE Marking

This product meets all mandatory requirements of the European Parliament

and Council Directive 1995/5/EC concerning the health and safety, and mag-

netic disturbance during use.

Correct disposal of this product

This marking on the product, accessories or literature indicates that the

product and its electronic accessories (e.g. charger, headset, USB

cable, remote control, network cable etc.) should not be disposed of

with other household waste at the end of their working life. To prevent possible

harm to the environment or human health from uncontrolled waste disposal,

please separate these items from other types of waste and recycle them

responsibly to promote the sustainable reuse of material resources. Household

users should contact either the retailer where they purchased this product

or their local government office, for details of where and how they can take

these items for environmentally safe recycling. Business users should contact

their supplier and check the terms and conditions of the purchase contract.

This product and its electronic accessories should not be mixed with other

commercial wastes for disposal.

Correct disposal of batteries in this product

This marking on the battery, manual or packing indicates that the bat-

teries in this product should not be disposed of with other household

waste at the end of their working life. Where marked, the chemical

symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or

lead above the reference levels in EC Directive 2006/66. If batteries are not

properly disposed of, these substances can cause harm to human health or

the environment. To protect natural resources and to promote material reuse,

please separate batteries from other types of waste and recycle them through

your local, free battery return system.

Connection to a Television Distribution

System (Cable tv etc.) from Tuner

Device connected to the protective earthing of the building installation

through the mains connection or through other apparatus with a connection

to protective earthing-and to a television distribution system using coaxial

cable, may in some circumstances create a fire hazard. Connection to a cable

distribution system has therefore to be provided through a device providing

electrical isolation below a certain frequency range (galvanic isolator, see EN

60728-11).

Innehåll

Start....................................................................................... 4

Förpackningen innehåller .............................................. 4

Digital-tv-boxen................................................................ 4

Framsida........................................................................ 4

Baksida.......................................................................... 4

Vänster kortsida.......................................................... 4

Packa upp och koppla ihop............................................ 5

Koppla in en tv.................................................................... 5

Conditional Access – CA..................................................6

Koppla in ett HiFi-system ...............................................6

Via S/PDIF.....................................................................6

Via RCA-kontakterna.................................................6

Fjärrkontrollen.....................................................................7

Förstagångsinstallation .................................................8

Menysystem........................................................................9

Halfpipe-menyn ........................................................9

Listmenyerna...............................................................9

Titta på tv........................................................................... 10

Radio ................................................................................... 10

Text-tv................................................................................. 10

Tv-Guide...............................................................................11

Kanallistor...........................................................................12

Skapa en egen favoritlista......................................12

Ta bort eller byt namn på Favoritlista.................12

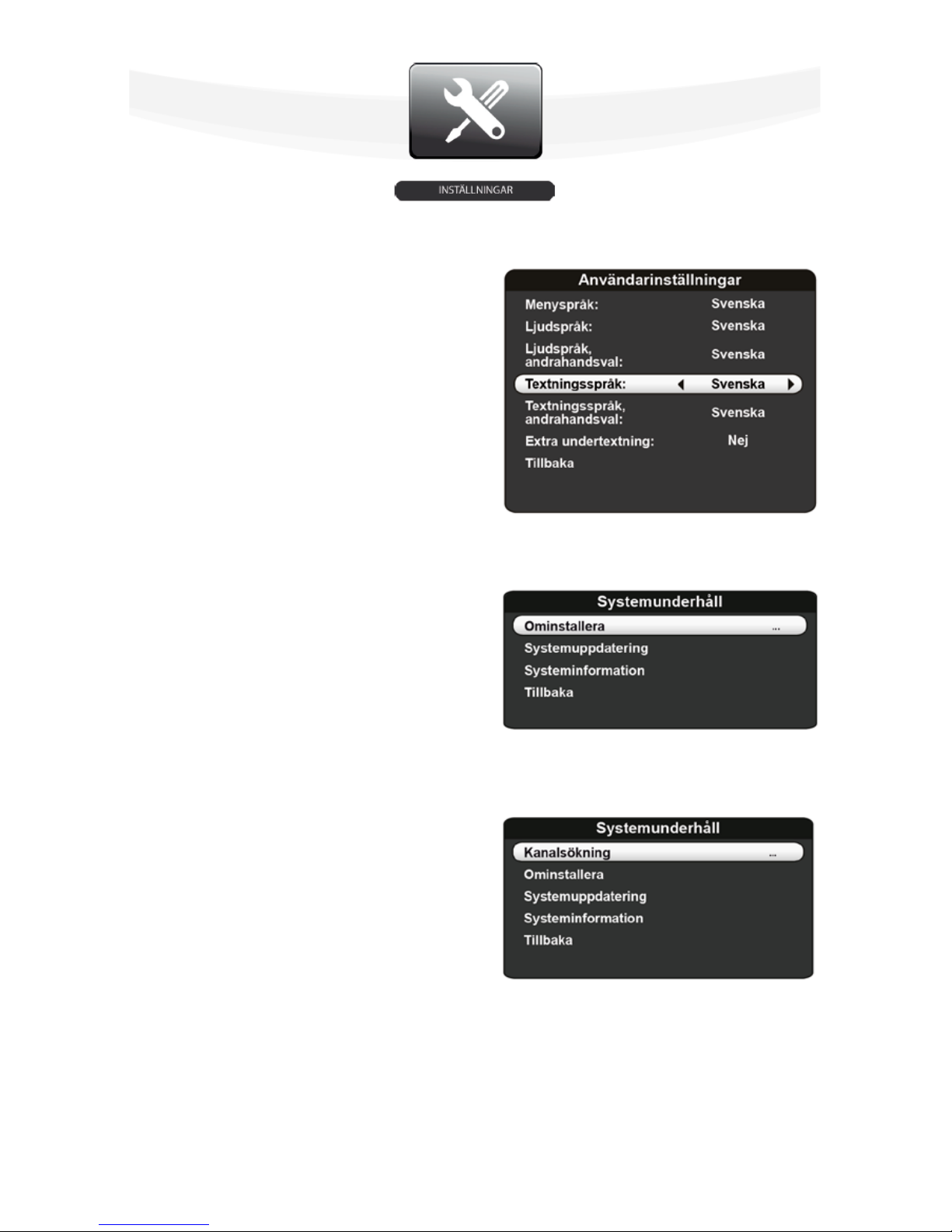

Inställningar.......................................................................13

Användarinställningar.............................................13

Systemunderhåll.......................................................13

Kanalsökning..............................................................13

Inställningar för barnlås..........................................14

Ändra PIN-kod ...........................................................14

Ljud................................................................................15

Bild ................................................................................15

Felsökning ......................................................................... 16

Säkerhetsanvisningar ................................................... 16

Contents

Start..................................................................................... 17

Package Contents ............................................................17

The Digital tv Box..............................................................17

Front..............................................................................17

Back ..............................................................................17

Left side........................................................................17

Unpacking and Connecting.......................................... 18

Connect to a tv ................................................................ 18

Conditional Access - CA................................................. 19

Connect a HiFi System................................................... 19

Via S/PDIF................................................................... 19

Via RCA sockets......................................................... 19

The Remote Control....................................................... 20

First Time Installation......................................................21

Menu System....................................................................22

The Halfpipe Menu................................................. 22

The List Menus..........................................................22

Watch tv .............................................................................23

Radio .................................................................................. 23

Tele-Text ............................................................................23

Tv Guide..............................................................................24

Channel Lists.....................................................................25

Create a Favourite List............................................25

Delete or Rename a Favourite List .....................25

Setup.................................................................................. 26

User Preferences .................................................... 26

System Maintenance ............................................. 26

Channel Search ....................................................... 26

Parental Control........................................................27

Change your PIN code ...........................................27

Audio............................................................................28

Picture .........................................................................28

Troubleshooting ............................................................. 29

Safety Precautions......................................................... 29

Start

Förpackningen innehåller

Digital-tv-box, fjärrkontroll (2 batterier medföljer)

HDMI-kabel, SCART-kabel, strömkabel med spän-

ningsomvandlare, nätverkskabel (RJ45), programkort

(CA, Conax Conditional Access).

Digital-tv-boxen

Digital-tv-boxen är avsedd att visa digital-tv från

Bredbandsbolaget på din tv. Den klarar av att avkoda

högupplöst programinnehåll, vilket gör att du kan se

på HD-kanaler om din tv är minst HD-ready.

Boxen kan ta emot digital-tv via kabelnät. Boxen har

två mottagare (tuners), vilket gör det möjligt att spela

in och titta på tv samtidigt.

Digital-tv-boxen avger måttlig värme men innehåller

ingen ventilationsfläkt. De ventilationshål som finns

i höljet ger fullgod kylning av elektroniken i normal

rumstemperatur. Täck aldrig ventilationshålen. Se mer

information under rubriken Säkerhetsanvisningar.

Framsida

På boxens framsida finns en lysdiod som anger status

för mottagaren:

Inget ljus: Digital-tv-boxen avstängd

Inget ljus + kanal nr: Digital-tv-boxen påslagen

Rött ljus + klocka: Viloläge/strömsparläge

Enstaka blinkning rött: Knapptryckning på

fjärrkontrollen är mottagen.

Strömbrytaren används för att sätta boxen i strömspar-

läge men bryter inte strömmen till boxen.

Baksida

• Power, lågspänningskontakt

•Huvudströmbrytare, bryter strömmen till boxen.

•HDMI-kontakt, för anslutning till tv

•USB-kontakt, används inte för närvarande

•SCART-1, kontakt för anslutning till tv

•SCART-2, kontakt för anslutning till videoinspelare

•AUDIO, analoga RCA ljudutgångar för anslutning

till HiFi-utrustning

•S/PDIF (ljud) för optisk digital anslutning till

HiFiutrustning

•Ethernet (RJ45-kontakt) används ej i dagsläget.

•ANTENNA IN, kontakt för anslutning till

kabel-tvkontakt i väggen

Vänster kortsida

•Fack för programkort, Conax Conditional Access

•USB-kontakt, används inte för tillfället

Innan du kopplar ihop enheterna ska de vara

avstängda/spänningslösa för att undvika risk

för skador på elektroniken och dig själv.

Packa upp

och koppla ihop

Packa upp innehållet i kartongen och kontrollera

att ingenting saknas. Se föregående sida under

Förpackningen innehåller.

Anslut mottagaren för kabel-tv

Koppla in sladden för kabel-tv till vägguttaget.

Koppla in TV

1. Anslut boxen till din tv, antingen med

HDMIkabeln för bästa bild eller med

SCART-kabeln till SCART-1 på boxen om din tv

inte har en HDMIingång. SCART-2 på boxen

används för anslutning till VCR, DVD eller lik

nande utrustning.

Anslutning via HDMI: Anslut den med-

följande HDMI-kabeln från kontakten märkt

HDMI på boxen till en HDMI-ingång på tv:n.

Anslutning via SCART: Anslut SCART-

kabeln till ledig SCART-ingång på tv:n

(vanligen märkt SCART1, AV1 eller liknande).

2.Sätt i programkortet i kortläsaren på boxens

vänstersida. Chippet på kortets ovansida ska

vara riktad nedåt och in mot boxen när kortet

sätts i.

3.Slå på tv:n.

4.Anslut nätadaptern mellan boxens

strömingång och ett vägguttag.

5. Slå på strömbrytaren på boxen. Om boxen

startar i strömsparläge (lysdioden på

framsidan lyser rött) behöver du även trycka

på den röda knappen på fjärrkontrollen märkt

POWER.

Du kan behöva ändra inkälla på din tv till exempelvis

HDMI1, SCART1, AV1, beroende på vilken ingång på

tv:n som du anslutit till. Ändra med Input/AV på tv:ns

fjärrkontroll. Mer information finns i tv:ns

bruksanvisning.

Conditional Access

– CA

Vissa tv-kanaler skyddas med ett så kallat Conditional

Access (CA) system. För att innehållet skall kunna visas

avkodas det via programkortet.

Bredbandsbolaget styr vilka kanaler som avkodas

utifrån det programutbud du köpt.

I menyn CA inställningar kan du se och ändra

inställningarna för CA-kortet.

Koppla in ett

HiFi-system

Via S/PDIF

Denna anslutning rekommenderas för bästa ljudkvali-

tet. Om ditt HiFi-system är utrustat med en optisk

digital S/PDIF ingång kan du ansluta detta genom att

koppla en optisk Toslink-kabel från boxens utgång

märkt S/PDIF till en optisk ingång på HiFi-systemet.

Studera också bruksanvisningen för HiFi-utrustningen

vid behov.

Aktivering av ljudutmatning på denna utgång görs

från menyn Ljud i Inställningar

Via RCA-kontakterna

Om du har ett HiFi-system utrustat med analog stereo

RCA-ingång kan du ansluta detta med en RCA audio-

kabel. Anslut RCA-kabeln mellan röd och vit RCA-ut-

gång på mottagaren (märkt ”Audio L/R”) och en ledig

RCA-ingång på HiFi-systemet.

Fjärrkontrollen

Batterier i fjärrkontrollen

Ta bort locket till batterifacket och sätt in 2 stycken

AAA (1,5V) batterier. Observera + och – markeringarna

och sätt i batterierna som markeringarna visar. Sätt

sedan tillbaka locket.

POWER Strömsparläge på/av.

PORTAL Används inte för närvarande.

MUTE Växla mellan ljud av/på.

0–9 Mata in siffror/numeriska värden för

att välja en kanal direkt genom att

ange dess nummer.

MENU Visa/dölj systemets huvudmeny.

EXIT Återgå från menyer till aktuell kanal.

CHANNEL +/- Bläddra en kanal i taget inom aktuell

kanallista.

INFO (i) Visa kort information (om sådan

sänds) om det aktuella programmet,

eller annat program i tv-guiden. Tryck

igen för att dölja informationen.

BACK Gå tillbaka i menyer.

PAGE +/- Sidvis bläddring i Halfpipen.

VOL +/- Öka respektive minska ljudvolymen.

Upp/Ned Används för att öppna eller lämna

menyer. När du tittar på tv eller

lyssnar på radio kan du använda

knappen för att gå till nästa/

föregående kanal. Då information för

ett program visas kan Upp/Ned

användas för att byta till att visa

information för senare program.

Vänster/Höger Gå vänster/höger i menyer. Då

information för ett program visas kan

man med Vänster/Höger visa

information om program som

pågår på andra kanaler.

OK Används för att välja ett meny-

alternativ samt att visa menyn på

aktiv kanal.

Röd, Grön, Gul, Blå Används som färgknappar i text-

tvläget och extra funktioner i vissa

menyer där det är definerat.

GUIDE Visa/dölja tv-guiden.

TXT Öppna/stäng text-tv för den aktuella

kanalen.

OPT Öppna/stäng tillvalsmeny. Visar tillval

såsom undertexter och språk-

alternativ för det aktuella

programmet när man ser på tv men

även ytterligare alternativ för att

redigera sparade och planerade

inspelningar.

*Används inte för närvarande.

PLAY/PAUSE Används inte för närvarande.

STOP Används inte för närvarande.

FFWD Används inte för närvarande.

REW Används inte för närvarande.

REC Används inte för närvarande.

LIB Används inte för närvarande.

F1/F2 Används inte för närvarande.

Förstagångs-

installation

Första gången du använder boxen startar installa-

tionsguiden som hjälper dig att göra grundläggande

inställningar.

1. Val av språk. F1/F2

2. Du anger vilken typ av anslutning du har.

•Om du har kopplat via kabelnät (DVB-C)

väljer du via tv-uttaget

3. Sedan görs en kanalsökning.

När den är klar ser du resultatet.

Dina val sparas automatiskt. Du kan ändra dessa

inställningar senare i mappen Inställningar.

Du kan använda din box när alla steg är klara.

Menysystem

Allt innehåll och alla inställningar i boxen hanteras

med en flexibel innehållsnavigator. Beroende på typ

av innehåll visas det antingen med en Halfpipe-meny

eller Listbaserade menyer.

Du visar Halfpipen med knappen MENU och döljer den

med EXIT.

Halfpipe-menyn

Halfpipemenyn visar innehåll som ikoner i skärmens

underkant.

Du bläddrar i Halfpipen med HÖGER/VÄNSTER-knap-

parna. Symbolen i mitten ligger i fokus och du öppnar

den genom att trycka på UPP/OK. Du går tillbaka till

förgående meny genom att trycka på NED eller BACK.

Exempelvis huvudnivån och inställningsmapparna

visas som Halfpipemenyer.

Halfpipe-meny

Listmenyerna

I list-menyerna visas innehållet i rutor med text, vilket

lämpar sig då man vill se mer information. Det finns två

listbaserade menyer: detaljerad och kompakt.

Den detaljerade listmenyn visar namn, två rader text

och en ikon i varje innehållsruta, medan den kompakta

listmenyn visar namn och en ikon.

Kanallistor visas som detaljerade listmenyer, men kan

visas som Halfpipe eller kompakt listmeny.

Hantera inspelningar visas som detaljerad listmeny.

Där det är möjligt kan du byta mellan de olika meny-

erna via tillvalsmenyn genom att trycka OPT > Visa som

Navigera upp/ner

OK Gå in i mapp/Välj

Återgå till föregående mapp/Backa

Navigera upp/ner

OK Gå in i mapp/Välj

Återgå till föregående mapp/Backa

List-meny

Visa/Dölj

meny

Visa tillvalsmeny/

växla menytyp

Lämna meny/

Återgå till tv

Titta på tv

Du kan gå till en viss tv-kanal antingen genom att

mata in ett kanalnummer med sifferknapparna 0–9 el-

ler gå till nästa/föregående kanal genom att använda

UPP/NED-knapparna, CHANNEL +/- samt PAGE +/-.

Du kan även byta kanal via menyn.

Då du byter kanal visas kortfattad information om den

nya kanalen.

Använd VOL +/- för att ställa in ljudvolymen och MUTE

för att växla mellan ljud på/av. Observera: om du akti-

verat flerkanalsljud via S/PDIF kan du bara ändra

ljudvolymen via ditt HiFi-system. Du aktiverar detta via

menyn Tv och ljud.

Radio

Använd menyn för att gå till Alla Radiokanaler som

ligger i mappen Kanallistor.

•Fokusera den kanal du vill lyssna på och tryck OK.

•Byt kanal med knapparna PAGE+/-.

•Öka eller minska ljudvolymen med knapparna

VOL+/-.

•Tillfälligt stäng av/slå på ljudet med knappen

MUTE.

Text-tv

Text-tv för din box fungerar för både SCART och HDMI

men du kan endast nå din tv:s text-tv om du använder

SCART.

•Tryck på TXT så öppnas text-tv-sidorna om text-tv

sänds på den aktuella kanalen.

•Använd siffertangenterna 0–9 för att gå till

aktuell sida.

•Du kan också bläddra ett steg i taget med

UPP/NED.

•Du kan bläddra mellan endast de sidor du har

besökt med PAGE +/-.

•Navigera inne i text-tv med VÄNSTER/HÖGER

samt OK.

•Tryck på TXT eller BACK när du vill lämna tjänsten.

Om du har kopplat in ett separat ljudsystem

(HiFi) via den digitala ljudutgången S/PDIF

och aktiverat stereoutgången via inställning-

arna Tv & Ljud så påverkas inte HiFi-utrust-

ningens ljudnivå via fjärrkontrollens knappar

utan det måste du göra via det separata

ljudsystemets reglage/fjärrkontroll. Du får i

så fall ljud både från tv:n och HiFi-systemet.

Öppna/Stäng text-tv

Visa tillvalsmeny

Visa kanallista

Visa tv-guiden och

information om program

Stäng tv-guiden/meny

Byt kanal

Tv-guide

GUIDE-knappen öppnar tv-guiden. Observera: Progra-

minformation visas endast om detta finns tillgängligt.

Om ingen information hittas visas meddelandet

”Ingen info”.

Guiden är tänkt att underlätta din planering av tvtit-

tande på både kort och lång sikt. Kanaler visas som

kolumner och dess programinnehåll som rader. På

översta raden ser du dagens tid och datum.

När du öppnar guiden ligger fokus på den kanal och

det program som visas på aktuell kanal. Du ser också

vilka program som är aktuella i andra kanaler och

klockslag när programmen börjar sändas.

Vill du fokusera en annan kanal använder du

VÄNSTER/HÖGER, eller ett annat program använder

du UPP/NED. CHANNEL +/- byter kanal på tv:n utan

att guiden påverkas.

För att lämna guiden trycker du antingen OK för att gå

till den valda kanalen, 0-9 för att gå till en kanal, eller

EXIT eller BACK för att återvända till den kanal som du

tidigare tittade på.

INFO visar information om det aktuella programmet.

Trycker du igen så döljs informationen.

Du kan fortfarande navigera mellan olika kanaler

och program när information visas.

• Om en symbol för programkort visas är kanalen

kodad. Då krävs ett giltigt programkort och att du

beställt kanalen för att du ska kunna se den.

• Lås-symbolen visar att kanalen är låst.

Kanallistor

I Halfpipen finns mappen Kanallistor som har ett antal

undermappar: Alla kanaler, Alla radiokanaler, Alla tv-

-kanaler och Favoriter du skapat själv. Alla undermap-

par, utom dina Favoriter, är låsta så du inte kan ta bort

dem eller ändra innehållet i dem.

Alla kanaler innehåller de kanaler som ingår i ditt

abonnemang samt de fria kanalerna. Listorna, utom

dina egna favoritlistor, uppdateras automatiskt.

Du navigerar mellan kanalerna med hjälp av

VÄNSTER/HÖGER, eller bläddra snabbare med

PAGE +/-.

Skapa en egen favoritlista

Du kan själv skapa favoritlistor med länkar till original-

mappen Alla kanaler. Du kan ta bort dem samt ändra

och sortera innehållet som du vill.

Gå till Skapa favoritlista och tryck OK så öppnas två

listor bredvid varandra. Fokus ligger i den vänstra listan

och flyttas med UPP/NED. Tryck på OK för att skapa en

länk till kanalen i den högra listan och en symbol sätts

framför vald kanal i den vänstra listan. Om du ångrar

ditt beslut så sätter du fokus på kanalen i den vänstra

listan och trycker på OK igen; kanalen försvinner då

ur den högra listan och ikonen i den vänstra listan tas

bort. Du flyttar fokus mellan listorna med knapparna

HÖGER/VÄNSTER.

Vill du ändra ordningen i din egen lista flyttar du fokus

till den kanal du vill flytta i den högra listan, trycker OK

och sedan flyttar du den genom att trycka på UPP/

NED och OK för att släppa.

När du har sparat listan får den automatiskt namnet

Favoriter men det kan enkelt ändras.

Ta bort eller byt namn på Favoritlista

Gå till önskad lista och tryck på OPT för att visa tillvals-

menyn med alternativen Organisera, Byt namn, Ta bort.

Markera önskat alternativ och tryck OK.

Byt namn: Navigera med pilarna och välj tecken med

OK.

För att ta bort ett tecken i namnet, ställ dig till höger

om tecknet och använd GUL knapp.

Vill du skifta mellan VERSALA och gemena tecken an-

vänder du RÖD knapp. När du är klar, bekräfta med OK.

Inställningar

Användarinställningar

Menyspråk: Välj språk för menyer och annan informa-

tion i din box.

Ljudspråk: Förstahandsval då fler ljudspråk finns för

program: svenska, engelska, finska, norska och

danska.

Ljudspråk andrahandsval: Andrahandsval. Väljs om

förstahandsvalet inte är tillgängligt.

Textningsspråk: Förstahandsval för undertextnings-

språk: svenska, engelska, finska, norska, danska

och ingen. Väljer du Ingen döljs texten.

Textningsspråk andrahandsval: Andrahandsval.

Väljs om inte förstahandsvalet är tillgängligt.

Extra undertextning: Av/På. Om På är inställt visas

extra textning för hörselskadade.

Systemunderhåll

Detta behöver man normalt inte göra på egen hand.

Vid kontakt med Bredbandsbolagets Kundservice kan

man få rekommendation att göra visst systemunder-

håll.

•Ominstallera: Ger dig möjlighet att göra en ny

förstagångsinstallation och återställa alla

inställningar till fabriksinställningar. Observera

att de Favoritlistor och inställningar du gjort

går förlorade.

•Systemuppdatering: Söker efter en ny version av

systemmjukvaran.

•Systeminformation: Visar information om

mjukvaruversion, kanalstatus, audio/video,

hårdvarustatus.

Kanalsökning

Din box hämtar information om tillgängliga kanaler

från Bredbandsbolaget, automatiskt och uppdaterar

kanaltabellen. Du behöver normalt aldrig göra en

manuell kanalsökning men funktionen finns tillgänglig

i boxens menysystem om du använder kabel-tv. Den är

avsedd för undantagsfall, t ex vid felsökning.

Inställningar för barnlås

Denna inställning gör att du kan lösenordsskydda

boxen så att barn inte kan se på tv när de inte får. Välj

Inställningar > Inställningar för barnlås i menyn för att

ställa in låset. För att nå denna inställning behöver du

den PIN-kod som är satt från fabrik. Denna är 1234.

Här kan du slå på eller av låset för hela mottagaren

eller låsa enskilda kanaler.

Ändra PIN-kod (låskod)

Det är möjligt att ändra PIN-koden från fabriksinställ-

ningen 1234 till en annan sifferkod.

Om du väljer en egen PIN-kod bör du anteckna och

förvara den så att du hittar den vid behov. I nödfall kan

du ringa Kundtjänsten.

Vid ominstallation återställs PIN-koden till

fabriksinställningen.

Ljud

•Digitalt ljud : flerkanaligt, stereo

•Ljudfördröjning: förskjuter ljud i förhållande till

video så dessa synkroniseras. Normalt behöver detta

inte inte ställas in.


•Tv-format: 16:9 (widescreen), 4:3

•OSD-storlek: yta på skärmen att använda

för menyer och inställningar från boxen

•SCART signal: CVBS, S-Video, RGB

•HDMI Resolution: 720p, 1080i, 576p

Om HDMI-upplösning

HDMI-upplösning: HDTV finns idag i tre format (bild-

upplösningar) kallade 1080p, 1080i samt 720p, vilka

är namngivna efter hur många horisontella linjer bild-

en innehåller. Bokstaven i står för ”interlaced scanned”

(”sammanflätad” det vill säga halvbildssystem) och p

står för ”progressive scanned” (progressiv, eller icke

sammanflätad, det vill säga helbildssystem).

Felsökning

Om ett problem uppstår bör du, innan du går vidare,

fundera på om du ändrat någon inställning eller gjort

något annat sedan du sist hade ett fungerande system.

Det finns ingen bild på min tv

•Har du gjort någon ändring sedan du sist hade

bild på tv:n?

•Kontrollera alla sladdar och se till att de sitter

där de ska och att de sitter ordentligt fast i sina

kontakter.

•Finns det ström till tv, digital-tv-box, osv.?

•Hjälper det att starta om boxen?

•Är din tv inställd på rätt källa?

Jag har bild men inget eller dåligt ljud

•Ibland använder man två fjärrkontroller (en för

boxen och en för tv:n) och då kan ljudet vara

avstängt med den ena medan du är van att styra

ljudet med den andra.

•Kontrollera att alla sladdar sitter där de ska och

sitter i ordentligt.

•Är ditt Hi-Fi system på?

•Är rätt källa vald?

Bilden låser sig

•Prova att byta till en annan kanal.

•Prova att starta om boxen.

Min fjärrkontroll fungerar inte

•Kontrollera/byt batterierna. Kontrollera att

batterikontakterna inte är oxiderade.

Blinkar kontrollampan på boxens framsida

när du trycker på knappar på fjärrkontrollen?

Om inte dessa förslag löser problemet så

kontakta gärna Bredbandsbolagets Kundservice

eller titta in på bredbandsbolaget.se/kundservice.

Säkerhetsanvisningar

Mottagaren har utformats för att möta alla internatio-

nella säkerhetsstandards. Läs följande rekommende-

rade säkerhetsanvisningar noga.

•ELNÄT: AC 100–240V 50/60Hz

•PLACERING: Använd bara digital-tv-boxen

inomhus. Håll boxen borta från potentiella risker

såsom krukväxter, åska, regn och direkt solljus.

•ÖVERBELASTNING: Överbelasta inte vägguttag,

förlängningssladdar eller skarvdon då det kan

orsaka brand eller elektrisk chock.

•VÄTSKOR: Utsätt inte boxen för dropp eller stänk

och placera inga föremål som innehåller vätska,

så som vaser, på boxen.

•RENGÖRING: Innan du rengör boxen dra ur

sladden från väggkontakten. Använd en en fuktig

trasa (ej lösningsmedel) för att rengöra

ytterhöljet.

•VENTILATION: Blockera inte ventilationshålen

på boxen. Se till att det finns tillräckligt luftflöde

runt boxen. Ställ den aldrig på mjuka möbler eller

mattor. Placera den inte i direkt solljus, eller nära

någon form av värmekälla. Ställ aldrig annan

elektronik ovanpå boxen. Placera boxen minst 30

mm från närmaste vägg.

•VARNING: Placera ej produkter med öppen låga

på boxen.

•TILLBEHÖR: Använd inga tillbehör som inte har

rekommenderats av boxtillverkaren eftersom det

kan medföra risker eller skada utrustningen.

•SERVICE: Försök inte serva den här produkten

själv. Sådant kan göra garantin ogiltig. Överlåt alla

servicearbeten till en kvalificerad servicetekniker.

•ÅSKA: Om digital-tv-boxen är installerad i ett

område som är utsatt för för åska bör du använda

lämpliga skydd för mottagarens anslutningar

till nätverk, antenn och telefonlinjer. Respektive

tillverkares anvisningar för att skydda annan

utrustning, såsom tv, Hi-Fi, etc., som är anslutna

till boxen, måste också följas vid åskväder.

- För att fullständigt bryta elförsörjningen till boxen,

koppla bort strömkabeln för AC anslutningen.

- Nätkontakten i strömkabeln ska vara tillgänglig så att

du enkelt kan bryta strömmen vid behov.

Manualen finns även på bredbandsbolaget.se/kundservice/tv/guider-och-manualer.html

Start

Package Contents

Digital tv box, remote control (2 batteries included),

HDMI cable, SCART cable, power supply cable, network

cable (RJ45), Smart card (CA, Conax Conditional

Access).

The Digital tv Box

The digital tv box is intended for viewing digital tv

from Bredbandsbolaget on your tv. It is capable of de-

coding high resolution programme content, enabling

you to view HD channels if your tv is HD-ready.

The box has two receivers (tuners), which makes it

possible to record and watch tv simultaneously.

The digital tv box emits some heat but is not equipped

with a ventilation fan. The ventilation slots on the cas-

ting provide ample electronics cooling in normal room

temperature. Never cover the ventilation slots. Read

more under the section Safety Instructions.

Front

There is a LED indicator on the front of the box that

indicates the status of the receiver:

No light: The digital tv box is shut Off

No light + channel nr: The digital tv box is On

Red light + clock: Standby mode / Power saving

mode.

Single red blink: Signal received from the remote

control.

The power switch is used to put the box in power saving

mode, but it does not cut the power to the unit.

Back

•Main power socket, low voltage

•Main power switch, shuts off power to the box

•HDMI socket, for connection to tv

•USB socket, currently not in use

•SCART-1, socket to connect to tv

•SCART-2, socket to connect to video recorder

•AUDIO, analogue RCA output for connection to

HiFi equipment

•S / PDIF (sound) for optimal digital connection to

HiFi equipment

•ETHERNET (RJ45 socket) not in use

•ANTENNA IN, socket for connection to cable tv

socket in the wall

Left side

• Slot for Smart Card, Conax Conditional Access

• USB socket, currently not in use

Please shut power off before you connect/

disconnect any cables to avoid possible

damage to the electronics or yourself.

Unpacking

and Connecting

Unpack the contents and make sure nothing is missing.

Refer to Package Content on previous page.

Connect the receiver for cable-tv

Connect the cable for cable-tv to the wall socket.

Connect to a TV

1. Connect the box to your tv, either with the

HDMI cable for best picture quality or with a

SCART cable to SCART-1 on the box if your tv

does not have HDMI-input. SCART-2 on the

box is used for VCR, DVD or equal equipment.

Connection via HDMI: Connect the provided

HDMI cable from the socket marked HDMI on

your box to an unoccupied HDMI input on your

tv. Connection via SCART: Connect the SCART

cable to an unoccupied SCART input on your tv

(usually marked SCART1, AV1 or similar).

2. Insert your Smart card in the card reader

situated on the left side of the box. Position the

chip downwards and towards the box when

inserting it.

3. Turn on your tv.

4. Connect the power cable between the power

input on the box and a wall socket.

5.Turn on the box. If the box starts in power

saving mode (the LED indicator on the front

shows red), you will have to press the red but

ton on the remote control marked Power.

You may have to change the input source on

your tv to, for example, HDMI1, SCART1, AV1,

depending on which input you have connected

to on your tv. Change with the Input / AV

button on your tv remote control. Read the

user manual for your tv for further instructions.

Conditional Access

– CA

Some channels are protected with a so-called

Conditional Access (CA) system. The channel content

can be viewed after being decoded via the Smart Card.

Bredbandsbolaget controls which channels are

decoded based on the purchased channel selection.

You can view and change your settings for your

CA card in CA Settings.

Connect a HiFi System

Via S/PDIF

This connection is recommended for optimal audio

quality. If your HiFi system is equipped with an optical

digital S/PDIF input socket, you can connect it by

connecting a Toslink cable from the output socket on

the box marked S/PDIF to an optical input socket on

the HiFi system. Also refer to the manual for the HiFi

system when needed.

Activation of this output is done through the Audio

menu in Setup.

Via RCA sockets

If you have a HiFi system equipped with an analog

stereo RCA input socket, you can connect it with an

RCA audio cable. Connect the RCA cable between the

red and the white RCA output sockets on the receiver

(marked Audio L/R) and an unoccupied RCA input in

your HiFi system.

The Remote Control

Batteries in the Remote Control

Remove the battery compartment cover and insert 2

AAA(1.5V) batteries. Note the + and – markings and

insert the batteries as indicated. Replace the cover.

The remote control is your main tool to control virtually

every function available in your digital tv box.

POWER Power saving mode on / off

PORTAL Currently not in use

MUTE Toggle sound off / on.

0–9 Enter numbers / values to

choose a channel.

MENU Open / close the main menu.

EXIT Return from menu to current channel.

CHANNEL + / - Changes channel on the current

channel list, one unit at the time

INFO (i) Show information for current

programme (if available), or other

programmes in the tv

Guide. Press a second time to close it.

BACK Go back in menus.

PAGE + / - Scroll sideways in the Halfpipe menu.

VOL + / - Increase / decrease volume.

Up / Down Use to enter or leave menus. When

watching tv, these buttons can be

used to go to next / previous channel.

When information for a programme is

shown, Up / Down is used to switch to

information about later programmes.

Left / Right Moves left / right in menus. When

information for a programme is

shown,

Left / Right is used to show information about

programmes on other channels.

OK Use to enter / select alternatives in

menus and display menu at current

channel.

Red, Green, Yellow, Blue

Used for colour buttons in Tele-Text

mode. They are also used for extra

functions in certain menus where their

functions are defined.

GUIDE Show / hide tv Guide.

TXT Show / hide Tele-Text for current

channel.

OPT Open / close options menu. Displays

further options such as subtexts and

language alternatives for the current

programme when watching tv as well

as options to modify saved or planned

recording timers.

*Currently not in use.

PLAY / PAUSE Currently not in use.

STOP Currently not in use.

FFWD Currently not in use.

REW Currently not in use.

REC Currently not in use.

LIB Currently not in use.

F1 / F2 Currently not in use

Table of contents

Languages:

Popular Set-top Box manuals by other brands

MK Digital

MK Digital XP1000 user guide

Telstra

Telstra T-BOX Getting started guide

Element

Element Ti8 user guide

AVIQ

AVIQ TV Quick user guide

SIIG

SIIG CE-AV0012-S1 Quick installation guide

Cisco

Cisco ISB7050 user guide

Amino

Amino 7XC user guide

Chinavision

Chinavision CVJI-E358 user manual

Foxtel

Foxtel iQ3 Domestic installation manual

Motorola

Motorola MTS HDTV set-top box user manual

Avermedia

Avermedia EW310 quick guide

ONE

ONE FibreWire TV Setup guide

Coby

Coby DTV 140 - HDTV Tuner instruction manual

TelergyHD

TelergyHD Striker HD user manual

Amino

Amino 4 Series Configuration guide

Daewoo

Daewoo DSN-9070 Service manual

Sencor

Sencor SDB 521T user manual

Bush

Bush DFTA7C instruction manual

Bredbands Bolaget STC-Zi3110C User manual

Popular Set-top Box manuals by other brands
