BULL AUDIO CS 525.75 User manual

Einbauanleitung für COA-400,
COA-525, COA-650, TRI-6090,
CS 525.75 & CS 650.75
Bitte vor Beginn der Arbeiten
Einbauanleitung sorgfältig lesen!
Installation Manual for COA-400,
COA-525, COA-650, TRI-6090,
CS 525.75 & 650.75
Please read installation
manuel carefully before
beginning installation!

2
SEHR GEEHRTER KUNDE,
wir gratulieren Ihnen zum Erwerb dieses BULL AUDIO Car Hifi Produktes. Sie haben ein
hochwertiges Spitzenprodukt der Audiotechnik erworben, welches Ihnen lange Freude bereiten wird.
Bitte lesen Sie sich die Anleitung aufmerksam durch, damit die optimale und
störungsfreie Funktion des Gerätes gewährleistet ist. Technische Änderungen
sind vorbehalten.
IHR NEUES LAUTSPRECHERSYSTEM ist die ultimative Ergänzung zu Ihrer Car Hifi Anlage. Die Lautsprecher
sind ausgelegt, um den gesamten Frequenzbereich linear und mit höchster Dynamik wiederzugeben.
Der Anschluss erfolgt entweder an Ihr Autoradio oder an einen zusätzlichen Car Hifi Verstärker (BULL
AUDIO AMP 2.500 oder AMP 4.600), den wir in jedem Falle empfehlen.
Technische Daten fi nden Sie im Internet unter http://www.bullaudio.de
PLATZIERUNG UND BEFESTIGUNG DES LAUTSPRECHERSYSTEMS (BILD 1)
Verwenden Sie die vorhandenen Einbauplätze in Ihrem Fahrzeug. Sollten die
Lautsprecher dort nicht hineinpassen, können Sie auch in der Hutablage platziert werden.
Bild 1
(1) Einbautiefe
(2) Magnet-Durchmesser
Bild 1A
(1) Lochausschnitt und Bohrlöcher mittels Montagering anzeichnen
(2) Ausschneiden und bohren
Befestigen Sie in jedem Fall Ihre Lautsprecher so, dass sie nicht verrutschen
können. Verwenden Sie hierzu die mitgelieferten Schrauben. Beschädigungen
aufgrund plötzlicher Geschwindigkeitsänderungen (z. B. heftiges Bremsen)
werden nicht durch unsere Garantiebedingungen abgedeckt.
ANSCHLUSS AN DAS RADIO/VERSTÄRKER (BILD 2/2A)
Der Anschluss des Lautsprechersystems sollte vorzugsweise an einen externen
Leistungsverstärker erfolgen. Dieser ist in der Lage die benötigte elektrische Leistung
zur Verfügung zu stellen und entsprechende Dynamikreserven zu schaffen.
Sollten Sie nicht über einen Leistungsverstärker verfügen, können die Lautsprecher auch
an das Radio direkt angeschlossen werden.
Mittels Schalter auf der Frequenzweiche kann der Hochtönerpegel verändert werden.

3
Bitte bedenken Sie, dass in diesem Falle nur bedingte Dynamikreserven zur
Verfügung stehen. Zu geringe Leistungen in Verbindung mit hohen Verzerrungen
können Ihre Lautsprecher zerstören.
MONTAGE DES SCHUTZGITTERS (BILD 3)
(1) Montagefl äche
(2) Schnappmutter
(3) Befestigungsschrauben
(4) Gitter
GARANTIE BEDINGUNGEN
RAC GmbH & Co. KG gewährleistet innerhalb der gesetzlichen Frist von 2 Jahren ab Datum des Erstkaufes,
dass dieses BULL AUDIO Produkt frei von Materialfehlern und Verarbeitungsfehlern ist, sofern das Produkt
unter normalen Bedingungen eingesetzt und benutzt wird. Sollten Reparaturen durch Verarbeitungsfehler
oder Fehlfunktion des Produktes innerhalb der Gewährleistungsfrist nötig sein, wird die RAC GmbH & Co.
KG das Produkt reparieren oder durch ein kostenfreies gleichwertiges Produkt ersetzen. Um die Gewähr-
leistung in Anspruch zu nehmen übergeben Sie das defekte Produkt und eine Kopie des Kaufnachweises
an Ihren BULL AUDIO Händler. Die Gewährleistung kann nur auf den Erstkauf des Produktes angewendet
werden uns ist nicht übertragbar.
Die Gewährleistung umfasst nicht:
- BULL AUDIO Produkte, welche durch Unfall oder unsachgemäßen Gebrauch beschädigt wurden
- BULL AUDIO Produkte, welche durch Fremdpersonen repariert oder verändert wurden
- BULL AUDIO Produkte, welche durch Fahrlässigkeit, unsachgemäßen Anschluss oder Installation oder
durch Benutzung in der Art, für welche das Produkt eigentlich nicht gedacht ist, beschädigt wurden.
- BULL AUDIO Produkte, bei welchen die Seriennummer entfernt, verändert oder unkenntlich gemacht
wurde.
© Copyright 2006 bei RAC GmbH & Co. KG
Alle Rechte vorbehalten. Änderung der Spezifi kation und des Designs ohne vorherige Ankündigung vor-
behalten. BULL AUDIO ist ein eingetragenes Markenzeichen der RAC GmbH & Co. KG

Sicherheitshinweise für den Anwender
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese informieren Sie über mögliche persönliche Schä-
den oder Beschädigungen von Sachwerten!
Die Produkte sind nur für Anwender mit dem erforderlichen Einbaufachwissen geeignet.
Die einschlägigen Sicherheitsbestimmungen über tragende Karosserieteile, Vorschriften über die innere
Fahrzeugsicherheit STVZO-TÜV, sowie die Vorschriften der zuständigen Fahrzeughersteller sind zwingend
zu beachten.
Hörschaden
Anhaltende, übermäßige Lautstärken von über 85 dB können das Hörvermögen auf die Dauer beeinträch-
tigen. BULL AUDIO
®
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu produzieren.
Lautstärke und Fahrerbewusstsein
Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und da-
durch während der Fahrt Gefahren auslösen.
BULL AUDIO
®
übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden,
die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.
Arbeiten am Fahrzeug
Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und
sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu
gefährlichen, fl iegenden Geschossen werden.
Bohren oder schrauben Sie nicht in eine Fahrzeugverkleidung oder einen teppichbezogenen Boden, bevor
Sie sich versichert haben, dass darunter keine wichtigen Teile oder Kabel sind. Achten Sie auf Benzin-,
Brems-, Ölleitungen und elektrische Kabel bei der Planung für die Montage.
Trennen Sie vor Beginn der Montage den Massepol (-) von der Fahrzeugbatterie, um eventuelle Kurz-
schlüsse zu vermeiden.
Sollen zur Montage der Lautsprecher Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie
Kontakt mit Ihrer Kfz-Werkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebser-
laubnis erlöschen !
Vorsicht beim Entfernen von Innenverkleidungen. Die Fahrzeughersteller verwenden verschiedenste Befes-
tigungsteile, welche bei der Demontage beschädigt werden können.
! Stromschlaggefahr !
Berühren Sie NICHT die Anschlüsse während des Betriebes der Lautsprecher!
4

DEAR VALUED CUSTOMER,
Thank you for your purchase and congratulations on choosing a BULL AUDIO car audio product. This BULL
AUDIO product has been designed to produce the utmost top sound quality. If you have any questions
about installation and/or operation which are not answered by this manual, please contact your nearest
BULL AUDIO dealer for further assistance.
Please read these instructions carefully to ensure optimum and disturbance-free function of the product.
Technical modifi cations subject to change.
YOUR NEW SPEAKER SYSTEM is the ultimate complement to your car audio system. The speakers are desi-
gned to reproduce the entire frequency range linearly and as dynamically as possible.
The speaker system should be connected to your headunit or an additional car stereo amplifi er (BULL
AUDIO AMP 2.500 or AMP 4.600) which we recommend in any case.
For technical data see http://www.bullaudio.de

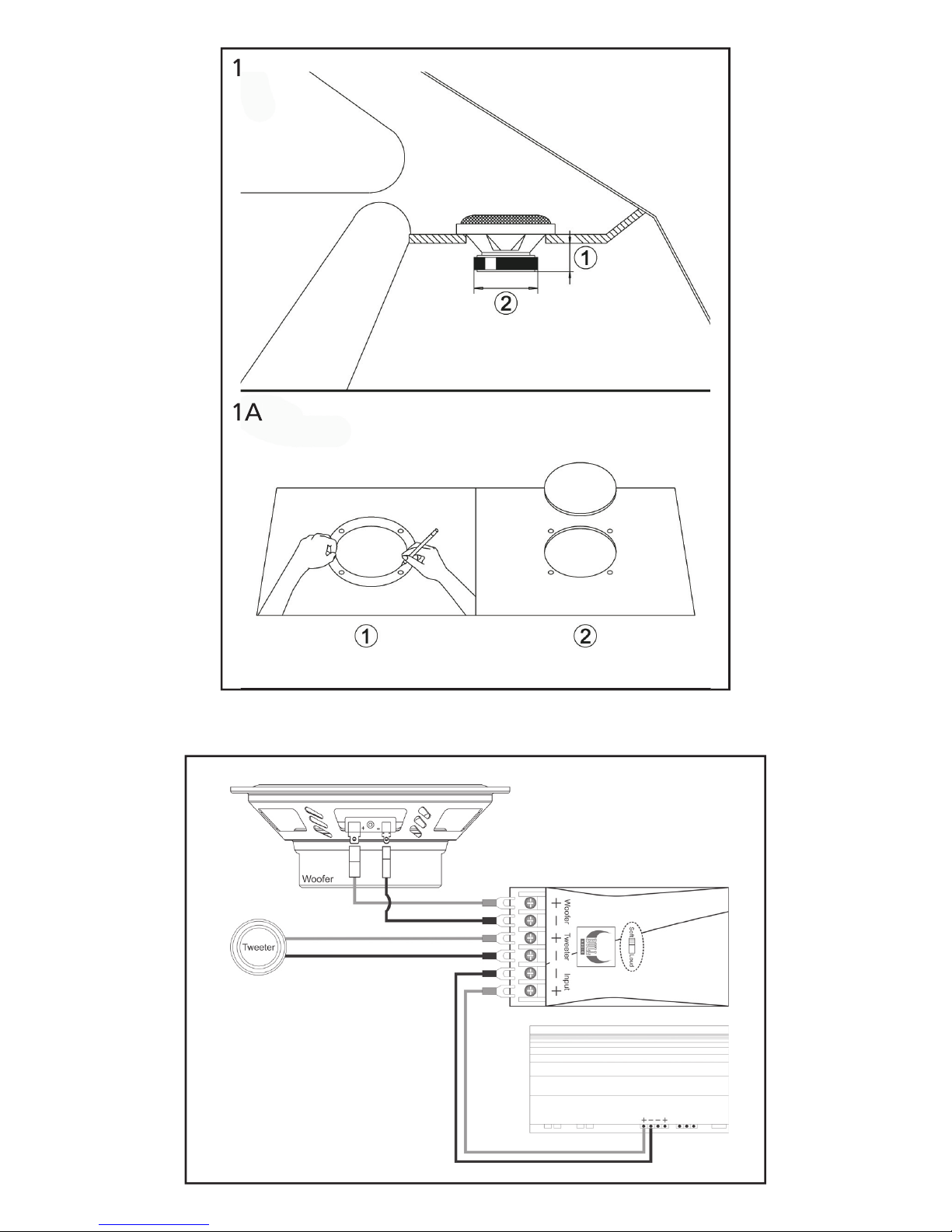

POSITIONING AND MOUNTING THE SPEAKER SYSTEM (FIG. 1)
Use the mounting positions provided in your vehicle. If the speakers do not fi t properly they can be placed
in the rear window deck.
Fig. 1
(1) Depth
(2) Driver diameter
Fig. 1A
(1) Use mounting ring to mark position of speaker opening and screw holes
(2) Cut out opening and drill holes
Make sure that the loudspeaker is secured in such a way that it cannot slip or slide. Use the screws provi-
ded for this purpose. Damage resulting from sudden change in speed (e.g., hard braking) is not covered
under the terms of our guarantee.
CONNECTING TO THE RADIO/AMPLIFIER (FIG. 2/2A)
The speaker system should preferably be connected to an external power amplifi er to provide the required
electrical power and create corresponding dynamic reserves.
If you do not have a power amplifi er the speakers can also be connected directly to the headunit.
With the Switch on the crossover it is possible to vary the tweeter level.
5

Please note that only limited dynamic reserves will be available in this case.
Too low output power combined with high distortions can destroy your speakers.
INSTALLING THE GRILL (FIG. 3)
(1) Mounting surface
(2) Clamp-on nut
(3) Mounting screws
(4) Grill
TERMS OF WARRANTY
RAC GmbH & Co. KG warrants this BULL AUDIO product to be free from defects in material and work-
manship under normal use and conditions for a period of one year from date of original purchase. Should
repair be necessary for any reason caused by to manufacturing defect or malfunction during the warranty
period RAC GmbH & Co. KG will either repair or replace, at its discretion, the defective product at no char-
ge upon return to RAC GmbH & Co. KG. To activate the warranty, return the BULL AUDIO product to your
BULL AUDIO dealer with a copy of proof of purchase. This warranty applies only to the original purchaser
of the BULL AUDIO product and is non-transferable.
Note this warranty does not cover:
- BULL AUDIO products that have been damaged by accident or unreasonable use
- BULL AUDIO products that have been repaired or altered by person(s) other than RAC GmbH & Co. KG
- BULL AUDIO products damaged by neglect, improper connection or installation or use in a manner
contrary to its intended purpose
- Any cost or expense related to removal or reinstallation of BULL AUDIO product
- BULL AUDIO products with removed, altered or defaced serial number.
All other warranties, including but not limited to any express warranty, implied warranty, warranty of
merchantability, fi tness for particular purpose and warranty of non-infringement of intellectual property
are expressly excluded to the maximum extent allowed by law. RAC GmbH & Co. KG does not accept and
has not authorized any person to accept for it any liability in connection with the sale of the product. RAC
GmbH & Co. KG has absolutely no liability for any and all acts or omissions of third parties including its
authorized dealers or installers.
THIS EXCLUSION OF LIABILITY IS SUBJECT TO ANY LAW IN THE COUNTRY OF SALE WHICH PROHIBITS OR
LIMITS A MANUFACTURER`S ABILITY TO LIMIT OR EXCLUDE LIABILITY: HOWEVER, RAC GMBH & CO. KG
LIMITS OR EXCLUDES ALL LIABILITY TO THE MAXIMUM EXTENT PERMITTED BY ANY SUCH LAW.
© Copyright 2006 by RAC GmbH & Co. KG
All rights reserved. Specifi cations and design subject to change without notice.
BULL AUDIO is a registered trademark of RAC GmbH & Co. KG
6

Important Safety Instructions
Please read all warnings found in this manual. They inform you of the potential danger of personal injury
or damage to property.
Our products are intended for use only by those possessing the necessary specialized knowledge. The
relevant safety regulations regarding related auto parts, the regulations on internal vehicle safety, as well
as the regulations of the authorized vehicle manufacturers should be followed diligently.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in excess of 85 dB can cause a loss of hearing.
BULL AUDIO
®
components are capable of producing sound pressure levels greater than 85 dB.
Volume and Driver Awareness
Use of sound components can impair your ability to hear necessary traffi c sounds and may constitute a
hazard while driving your automobile.
BULL AUDIO
®
accepts no liability for hearing loss, bodily injury or property damage as a result of use or
misuse of this product.
Working on Automobile
Do not use your automobile until all components of the loudspeaker system have been secured to the
interior framework. Failure to do so may turn a component into a dangerous, fl ying projectile during a
sudden stop or accident.
Do not drill or drive screws through any vehicle interior or carpeted fl oor before inspecting the underside
for potential punctures to control lines or cables. Be sure to avoid all fuel lines, brake lines, electrical cable
or oil lines when planning the installation.
Before beginning installation of the loudspeaker system remove the minus connector (-) from the automo-
bile battery in order to avoid possible short circuits.
Use care when removing interior trim panels. Car manufacturers use a variety of fastening devices that can
be damaged in the disassembly process.
If sheet metal must be cut or removed contact your authorized car dealer for professional advice. By dama-
ge to supporting body structures the safety certifi cate may be withdrawn.
! Shock Hazard !
Do not touch the connectors when the system is running!
7

1
1A
1A
2
8

2A
3
3
CS 525.75/650.75/
COA-400/COA-525/COA-650
TRI-6090
Hochtöner
Montage
Tweeter
assembling
9

Bull Audio
Ausgabe: MSJ/1.0 - 04/06
Alle Rechte vorbehalten. Änderung der Spezifi kation und des Designs ohne vorherige Ankündigung vorbehalten.
Diese Anleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise,
und jede Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung
der Firma RAC GmbH & Co. KG gestattet.
Copyright © 2006 by RAC GmbH & Co. KG. BULL AUDIO ist ein eingetragenes Warenzeichen.
www.bull-audio.de
