Jensen XS Series User manual

Install Grilles
Installez les Grilles
Instale las Rejillas
+
–
+
+
Before installing speakers:
• Disconnect battery cable from negative (–) battery terminal.
•Check all safety regulations in your vehicle’s owner's manual.
• To ensure obstacle-free fit, check and double-check mounting depth of speakers against
available depth, as well as location of window mechanics, door handles, and window handles.
• If using provided grilles, be sure mounting location is sufficient distance from door and/or
window handles.
Note: The following are BASIC installation instructions-Use factory provided holes and hardware
when possible.
Step 1
• Remove existing speaker.
Step 2
• Position new speaker and align with existing mounting holes.
*Note: If installing speakers that require adapter ring (supplied with 51/4" and 61/2" speakers),
mount adapter ring first, then mount speaker to adapter ring.
Step 3
• Before mounting speaker, be sure to attach positive (+) speaker terminal and negative (–)
speaker terminal.
Step 4
• Reconnect negative battery terminal.
Avant d'installer les haut-parleurs:
• Déconnectez le câble de la borne négative (-) de la batterie.
• Vérifiez les normes de sécurité indiquées dans le manuel d’utilisation de votre véhicule.
• Afin d’éviter tout problème, assurez-vous que la profondeur des haut-parleurs ne dépasse pas
la profondeur de l’espace imparti. Vérifiez également l’emplacement du mécanisme des
fenêtres ainsi que l’emplacement des poignées de porte et de fenêtre.
• Si vous utilisez les grilles ci-jointes, assurez-vous que l’emplacement de montage soit situé à
une distance suffisante des poignées de porte et/ou de fenêtre.
Remarque: Les installations de montage suivantes sont GÉNÉRALES -elles n’indiquent ni une
méthode ni une marche à suivre précise pour une application donnée. Il est recommandé d’utiliser
les trous existants et le matériel de montage fourni.
Étape 1
• Retirez le haut-parleur en place
Étape 2
• Positionnez le nouveau haut-parleur en l’alignant sur les trous de montage existants
*Remarque: Lors de l’installation de haut-parleurs nécessitant un anneau adaptateur (fourni
avec les haut-parleurs de 13 et de 16,5 cm), commencez par monter l’anneau adaptateur, puis
installez le haut-parleur sur l’anneau adaptateur
Étape 3
• Assurez-vous de connecter les câbles aux bornes positive (+) et négative (-) du haut-parleur
avant d’installer ce dernier.
Étape 4
• Reconnectez le câble à la borne négative de la batterie
Antes de instalar los altavoces:
• Desconectar el cable de la batería para la terminal negativa (-) de la batería.
• Revisar todos los reglamentos de seguridad contenidos en el manual del propietario de su
vehículo.
• Para asegurarse de que se asiente bien la unidad, revisar detenidamente la profundidad de
montaje de los altavoces contra la profundidad disponible, así como también la ubicación de
los componentes mecánicos de las ventanas tales, las manijas de las puertas y las
manijas de las ventanas.
• Al usar las rejillas ornamentales proporcionadas, asegúrese que la ubicación de montaje se
encuentre alejada a una distancia suficiente a partir de las manijas de las puertas y ventanas.
Nota: Nota: Las instrucciones siguientes son para una instalación BÁSICA. Siempre que sea
posible utilice los orificios y accesorios de fábrica.
Paso 1
• Remover el altavoz existente.
Paso 2
• Colocar el nuevo altavoz y alinearla con los orificios de montaje existentes.
*Nota: Al instalar los altavoces que necesiten del anillo adaptador (proporcionado con los
ltavoces de 5 /4" y 6 /2"), montar primero el anillo adaptador y luego montar el altavoz al anillo
adaptador.
Paso 3
• Antes de montar el altavoz, asegúrese de conectar la terminal (+) positiva de el altavoz y la
terminal (-) negativa de el altavoz.
Paso 4
• Volver a conectar la terminal negativa de la batería.

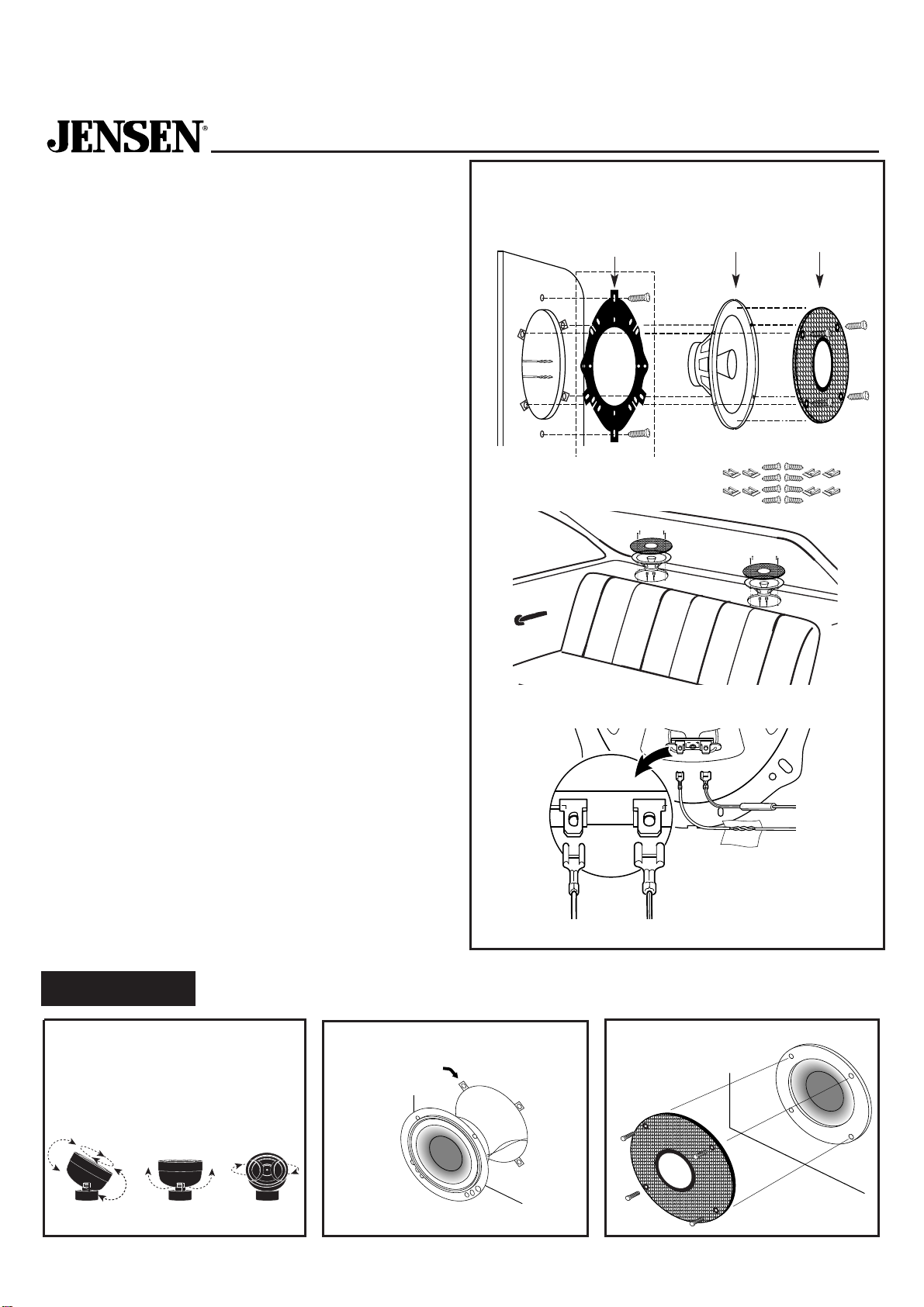

Door Panel Installation
Installation dans le panneau de la por tire
Instalación en el panel de la puerta
Rear Deck Installation
Installation dans la plage arri re
Instalaci—n en la repisa de atr‡s
Speaker Wir e Connection
Branchement lectrique des haut-parleurs
Conexi—n del cable de altavoces
Adapter Ring
(installation optional)
Anneau adaptateur
(installation facultative)
Anillo adaptador
(instalación opcional)
XS Series Instruction Sheet
XS Series Page d'Instructions
XS Series Página de Instrucciones
Actual product may differ slightly from drawing
Le produit réel risque d’être légèrement
différent de celui du dessin
El producto real puede ser ligeramente
distinto al mostrado en el dibujo
Door Panel
Panneau
de la porti re
Panel de la Puerta
Speaker
Enceinte
Altavoz
Grille
Grille
Rejilla
Install the speakers
Installez les haut-parleurs
Instale los altavoces
Install clips
Installez les attaches et les vis
Instale las grapas y los tornillos
4, 51/4, 61/2
H ardw a re Inc luded
Petit mat riel
de montage inc lus
Adita me ntos inc luidos
Swivel tweeter allows you to angle the tweeter.
Simply pivot, twist and aim in the direction desired.
Le tweeter tournant vous permet de lui donner les
inclinaisons voulues. Faites-le simplement pivoter,
donnez-lui une inclinaison et dirigez-le dans
la direction désirée.
El tweeter giratorio le permite mover el tweeter en
ángulo. Simplemente girar sobre un eje, torcer y apuntar
en la dirección deseada.
