Focal Polyglass 130 VRS User manual

Congratulations on choosing Focal automobile speakers.
Focal speakers remain high quality products, due to the multitude of advanced
materials used. Detailed research and development in the laboratory, from
dedicated engineers and technicians, played a major role in producing such high
performing products. To gain the best results from your speakers, please ensure
you follow these recommendations. f not followed correctly any fault observed,
may not be covered by the guarantee.
Français page 7
THE FOCAL GUARANTEE ONLY APPL ES F PAGE 15 S
RETURNED TO US W TH N 10 DAYS OF PURCHASE.

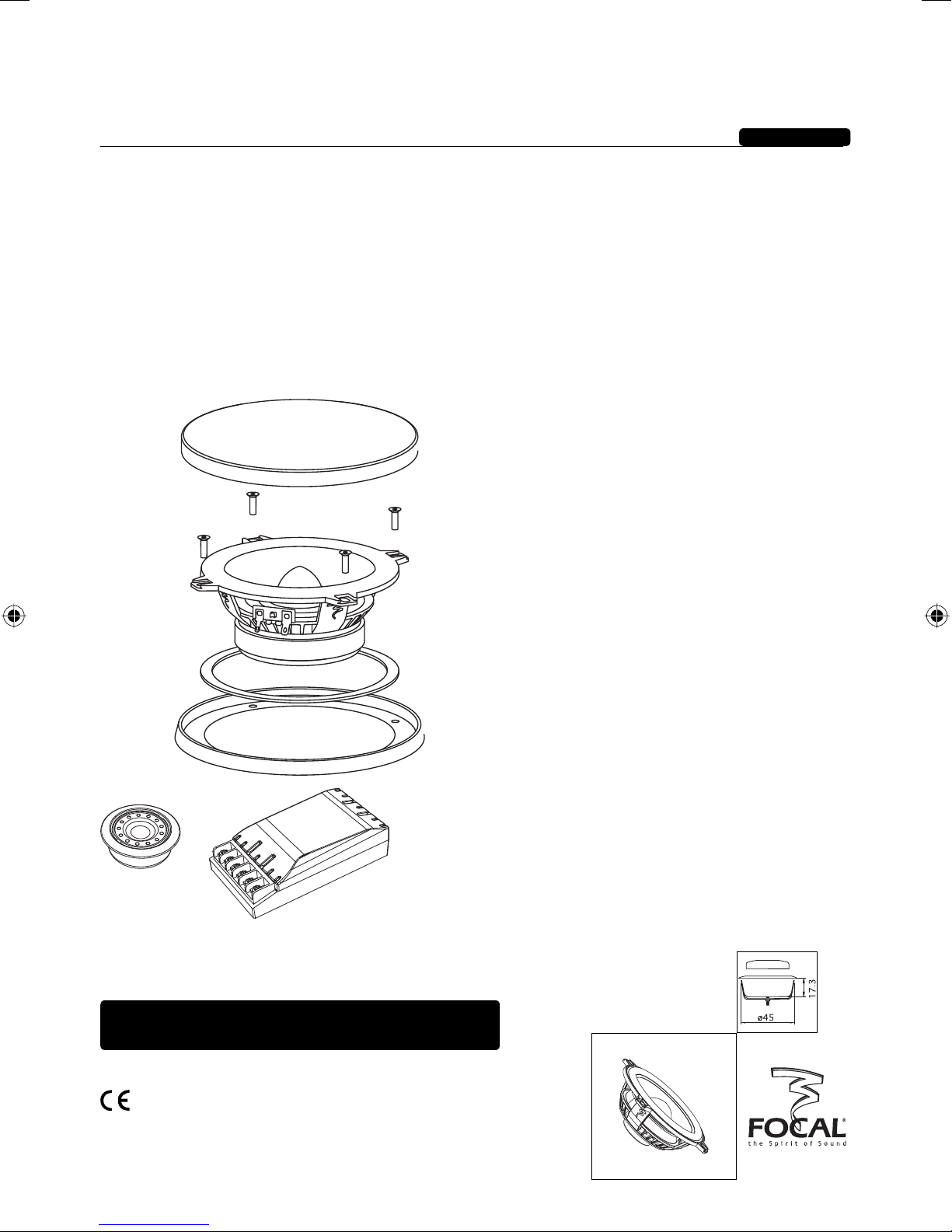

POLYGLASS
User Manual
Technical advances, included in the
Polyglass range
• Polyglass cones woofer
• TNB aluminum / magnesium inverted dome
tweeter
• Separated crossover, fully optimised with
adjustable level control High quality
components used throughout
• Butyl surround
ncluded
• 2 x woofer / midrange (2-way kits)
• 2 midrange (3-way kits)
• 2 woofer (3-way kits)
• 2 x TNB tweeters
• 2 x gaskets
• 2 x crossovers
• fixing screws
• 2 x grilles
Due to constant technological advances, Focal reserves its right to modify specifications without notice. Images may not conform exactly to specific product.
Focal® is a trademark of Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière
cedex - France - Tel. [phone] - Fax [phone] - www.focal-fr.com
notice polyglass 165VR3.indd 1notice polyglass 165VR3.indd 1 14/06/07 9:44:2214/06/07 9:44:22

mportant recommendations
Before attempting any installation work, it is very important to verify how much space is
available to fit the speakers into the vehicle
Key points:
• For direct replacement of original speakers, please check there is enough space for your
new Focal speakers and grilles
• Ensure the speaker is clean from debris and metallic particles that maybe attached
(especially after drilling)
• Use the foam gasket supplied (inside the grille), for airtight placement of the speaker into
the panel
• Do not touch the tweeter cone
Choice of installation and positioning the tweeter
To achieve best results for your installation, please follow these simple guidelines
• Use a variety of speakers to achieve a large bandwidth, the most central possible
• Speakers positioned in the most forward location possible, for correct staging
• Tweeters positioned preferably high in the doors or in the dash (if space permitting),
to obtain un-muddled high and midrange frequencies These being directive to the
listener
• To position the tweeters direct in-line to the listeners ears, for improved imaging
Prefered woofer and
mid-range positions.
3 x prefered tweeter
positions
POLYGLASS
User Manual 2
notice polyglass 165VR3.indd 2notice polyglass 165VR3.indd 2 14/06/07 9:44:2414/06/07 9:44:24

Cables and connections
For best results with your speakers, we recommend you include the use of Focal cables
Alternatively, other high quality cable can be used, if sufficient section thickness is available
(minimum thickness = 1mm2) This is particularly important for long lengths of cable to
ensure a strong efficient signal is maintained Always ensure the polarity is respected, (+ is
connected to + and - is connected to -) Maintain correct connections, from principal source
radio / amplifier (left / right / front and rear), and crossover to speakers (tweeter to tweeter, mid
to mid, woofer to woofer), is always observed
2-way kits connections
Fitting the tweeter
There are two mounting possibilities available: surface or flush mount The tweeter arrives
supplied in its flush-mounting pod Very carefully, remove the grille, by gently prizing it off
(using a paper clip will help)
Surface mounting: choose the angle that best suits your installation (10° or 30°) and mount
the pod firmly using the screws supplied Feed the wire through the hole in the pod and refit
the tweeter and grille in place
Flush mounting: cut a neat 45mm diameter hole
in the panel where you want to place the tweeter
Then with the metal mounting strip held from
behind (ensuring the ends are pointing towards
the hole), insert the screw through the flush-mount
pod from the front and tighten the two parts
together Feed the wire through the hole in the pod
and refit the tweeter and grille in place
POLYGLASS
User Manual 3
Right Output
Left Output
Woofer
Tweeter
Woofer
Tweeter
Input
Input
Grille
Unlocking tool
Tweeter
Pod
Mounting strip
notice polyglass 165VR3.indd 3notice polyglass 165VR3.indd 3 14/06/07 9:44:2414/06/07 9:44:24

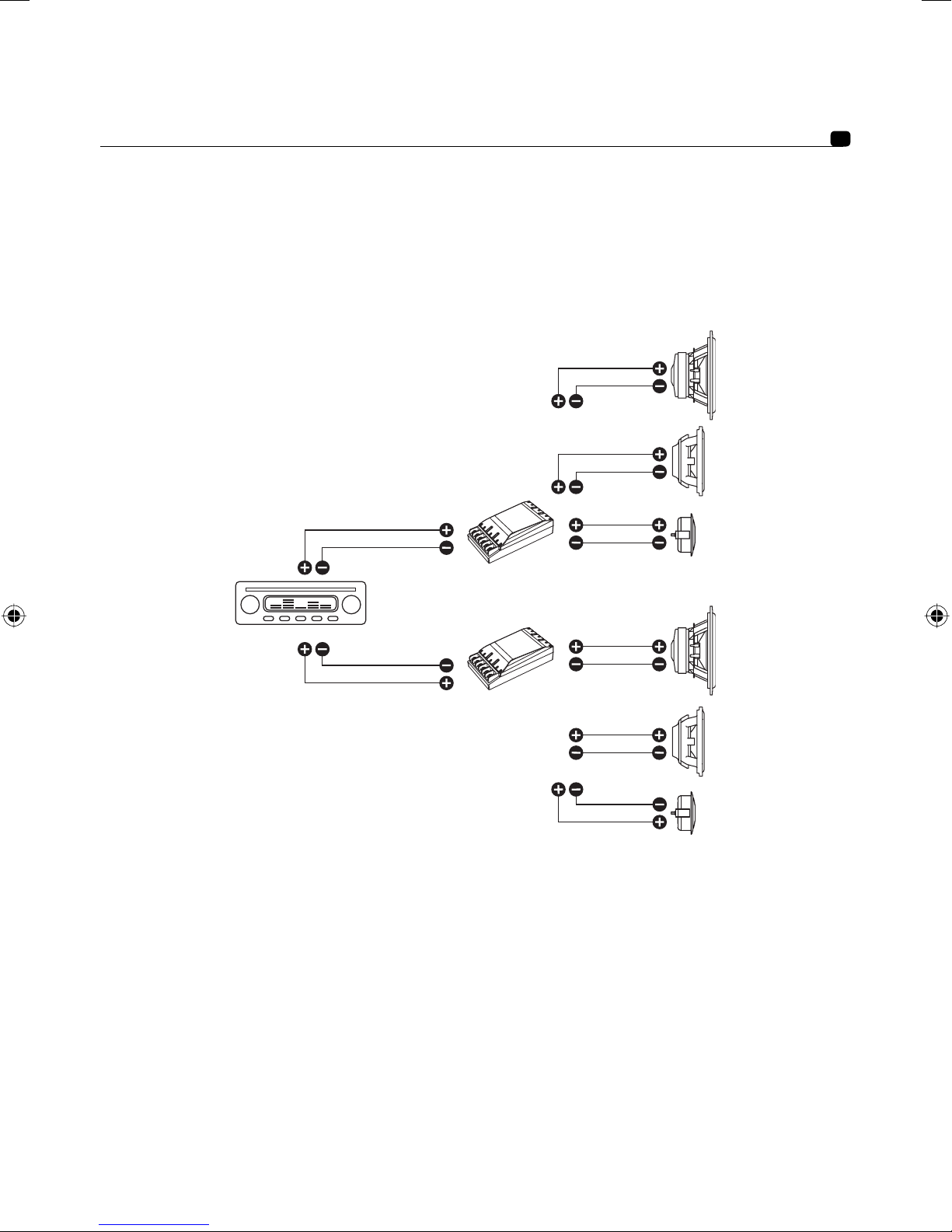

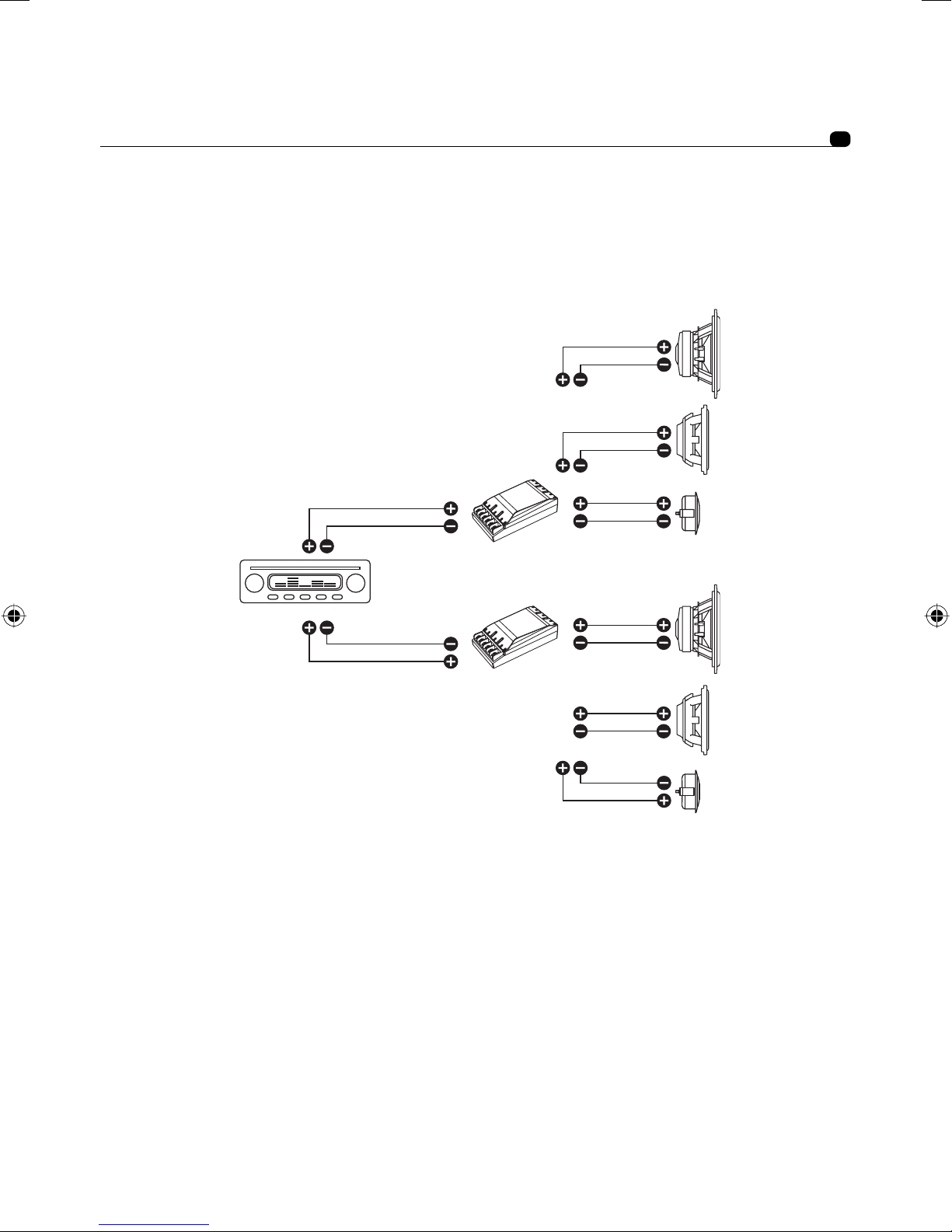

3-way kits connections
POLYGLASS
User Manual 4
Right Output
Left Output
Woofer
Tweeter
Woofer
Midrange
Input
Input
Midrange
Tweeter
notice polyglass 165VR3.indd 4notice polyglass 165VR3.indd 4 14/06/07 9:44:2514/06/07 9:44:25

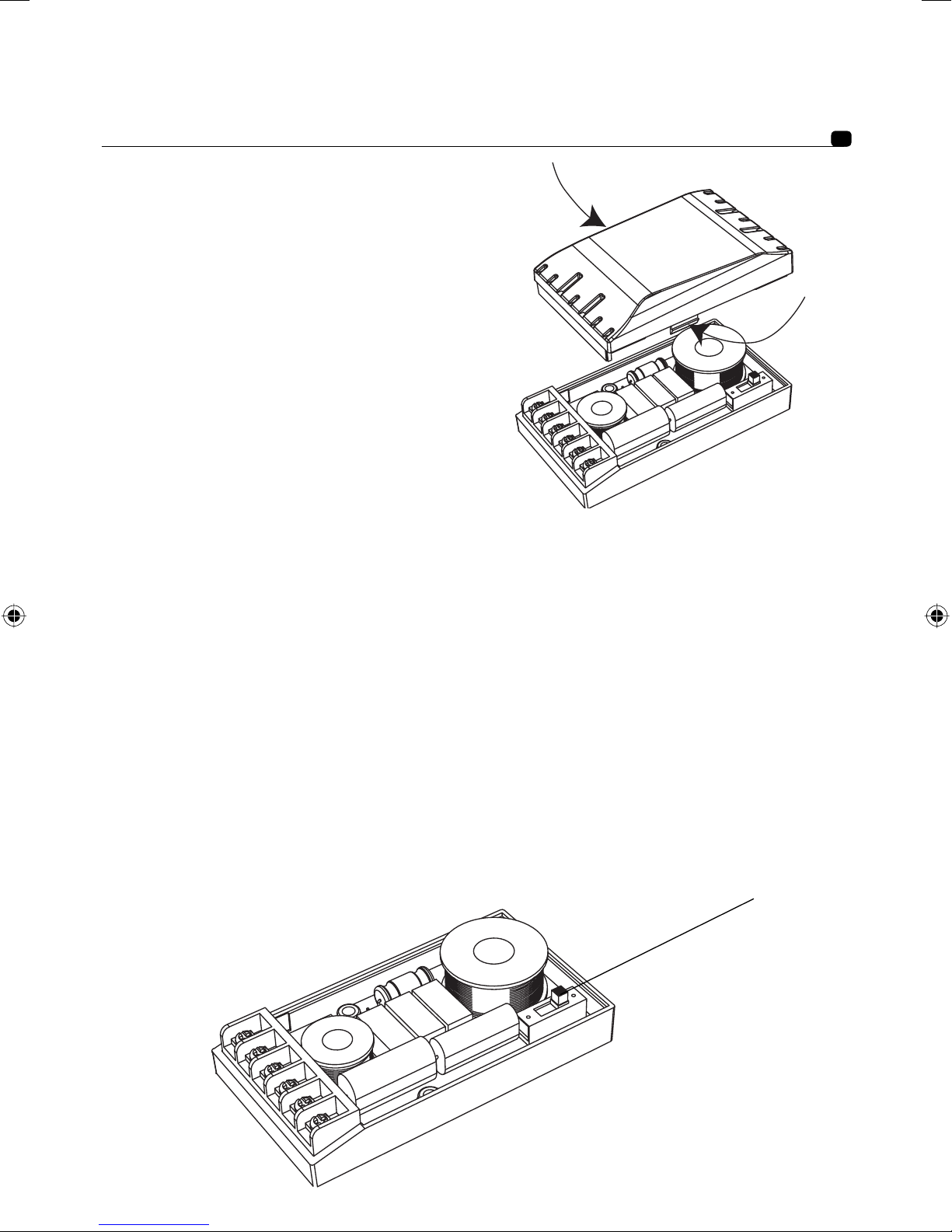

Fitting the crossover
Locate the crossovers in a dry, preferably
ventilated area, using either the screws
supplied or double-sided tape
To open the box, squeeze the middle on the
side, and remove the cover
In some cases, depending on your installation
and the space available, it maybe easier to
route the cables and connect to the crossover,
before securing the crossover to the vehicle
Please check before
Level adjustment of tweeter and midrange
The toggle switch found inside the crossover, allows the user to adjust the tweeter level
This user-friendly option allows effective adjustments to be made, to your own personal listening
pleasure, plus optimising the infinite amount of speaker installation locations available
This allows the system to be “tailor made” to your vehicle, effectively ensuring the best acoustics
are possible Remember too much treble and your system may sound aggressive, thus suffer a
lose of dynamics, resulting in poor definition
Level position 0 or -3dB, if the tweeter is located very close to woofer-midrange
Level position -3 or -6dB, if the tweeter is located high in the vehicle (in the dash or high in the
doors) with the woofer positioned comparatively low
Level position 0 or -3dB, if the tweeter is located in kick panel
The 165 VR crossover also integrates a filtering slope setting (6dB or 12dB) in order to optimize
the integration of the kit We advise you to begin with the 6 dB setting which suits most of the
cars
Tweeter level adjustment
0dB, -3dB and -6dB
4
POLYGLASS
User Manual 5
notice polyglass 165VR3.indd 5notice polyglass 165VR3.indd 5 14/06/07 9:44:2514/06/07 9:44:25

Specifications
How can you improve the sound quality of your speakers?
Easy To improve the sound quality of your speakers notably those installed into the doors,
Focal has the answer Known as “Plain-Chant”, this material acts as a sound absorber, to
effectively reduce unwanted resonances and ensure your speakers produce a more full
sound No-fuss installation ensures this accessory, proves to be a real asset for your Focal
speakers / installation Consult your Focal retailer for further information / advise
Which power for your amplifier?
These speakers are already highly efficient, with improved sensitivity Therefore, their use with
a high power head unit will produce comfortable listening pleasure
However, if used with a more high-end system, with Focal amplification, the audio quality will
be greatly improved It is very important to ensure that the rated power of the amplifier suits
the speakers used Otherwise, your speakers may distort or possible damage may occur
Always consult the owners manual of the principal source (head unit/amplifier), to ensure the
power rating is compatible A safe guide is to ensure the maximum power of the amplifier is
not greater than the nominal power of the speakers
nstallation upgrade (with the help of a subwoofer)
If you want your system to have bass, with real punch and power, we recommend the inclusion
of a subwoofer This will greatly improve your listening pleasure and give your system, some
real physical dimension
Focal has therefore developed a range of subwoofer drivers and complete subwoofer systems,
to compliment your Polyglass speakers
Consult your local dealer, or check out these exciting products on the Focal Internet
site : www focal-fr com
POLYGLASS
User Manual
130 VRS 165 VRS 165 VR 165 VR3
Type 2-way kit 2-way kit 2-way kit 3-way kit
Diameter 130mm (5") 165mm (6-1/2") 165mm (6-1/2")
165mm (6-1/2")
100mm (4")
Maximum power 100W 120W 150W 160W
Nominal power 50W 60W 75W 80W
Sensitivity (2.8 V/1 m) 91dB 93dB 94,5dB 93dB
Frequency response 80Hz – 28kHz 70Hz – 28kHz 70Hz – 28kHz 55Hz – 28kHz
Impedance 4 ohms 4 ohms 4 ohms 4 ohms
Fitting diameter 115mm (4-1/2") 141mm (5-9/16") 141mm (5-9/16")
141mm (5-9/16")
93mm (3-2/3")
Mounting depth 48.5mm (1-15/16") 56mm (2-3/16") 72mm (2-3/16")
68mm (2-3/16")
40mm (1-9/16")
6
notice polyglass 165VR3.indd 6notice polyglass 165VR3.indd 6 14/06/07 9:44:2514/06/07 9:44:25

POLYGLASS
User Manual
Guarantee
All Focal loudspeakers are covered by guarantee drawn up by the official Focal distributor
in your country
Your distributor can provide all details concerning the conditions of guarantee Guarantee
cover extends at least to that granted by the legal guarantee in force in the country where the
original purchase invoice was issued
In addition to Car hi-fi systems, Focal offers personalized solutions for the equipment of your
house Enjoy at home the hi-fi and home cinema sensations provided by the Focal sound
Several product lines by the French leading loudspeaker manufacturer, are at your disposal to
share with you our passion : the Spirit of Sound / www focal-fr com
7
notice polyglass 165VR3.indd 7notice polyglass 165VR3.indd 7 14/06/07 9:44:2514/06/07 9:44:25

Nous vous remercions d’avoir choisi Focal.
Les haut-parleurs Focal sont des produits de haute technologie, conçus pour
fournir des performances élevées, constantes dans le temps. Aussi, afin de
tirer le meilleur parti de vos haut-parleurs, nous vous recommandons de lire
attentivement cette notice. Tout problème dû à un non respect des règles
d’utilisation peut entraîner l’invalidation de la garantie.
Les technologies Focal - Ligne Polyglass
• Woofer à membrane Polyglass
• Tweeter TNB à dôme inversé en aluminium /
magnésium
• Filtres séparés optimisés avec réglage de niveau,
composants de haute-qualité
• Suspension Butyle longue durée
POLYGLASS
Manuel Utilisateur
POUR VAL DAT ON DE LA GARANT E FOCAL, MERC DE
NOUS RETOURNER LA PAGE 13 DANS LES 10 JOURS
Dans un but d'évolution, Focal- MLab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
Focal® est une marque de Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière
cedex - France - Tel. [phone] - Fax [phone] - www.focal-fr.com
Contenu de l'emballage
• 2 x haut-parleurs grave-médium (kits 2 voies)
• 2 x haut-parleurs médium (kits 3 voies)
• 2 x haut-parleurs grave (kits 3 voies)
• 2 x joints
• 2 x filtres
• vis de fixation
• 2 x tweeters
• 2 x grilles avec supports
8
notice polyglass 165VR3.indd 8notice polyglass 165VR3.indd 8 14/06/07 9:44:2614/06/07 9:44:26

Recommandations importantes
Avant tout, vérifiez l’espace disponible pour l’encastrement des haut-parleurs (se reporter aux
plans sur l’emballage) puis procédez aux découpes
• Dans le cas d’un montage en emplacement d’origine, vérifiez qu’il y ait un espace suffisant
entre le haut-parleur et la grille de protection
• Tenir les haut-parleurs à l’écart des copeaux métalliques et des poussières Procédez à un
nettoyage soigneux avant de les monter
• Utilisez le joint d’étanchéité fourni dans la grille afin d’assurer une étanchéité parfaite
• Ne touchez pas à la membrane du tweeter
Choix de l’emplacement et orientation du tweeter
Le résultat optimum sera obtenu en respectant quelques règles simples :
• L’image sonore la plus large et la plus centrée sera obtenue par un écartement maximum des
haut-parleurs et par un positionnement le plus à l’avant possible
• Les fréquences médiums et aigues seront favorisées par un emplacement en haut de portière
ou sur le tableau de bord, les fréquences graves sont peu directives et ne sont donc pas
déterminantes pour le choix de l’emplacement du haut-parleur
• L’orientation des tweeters en direction des oreilles de l’auditeur permet d’optimiser l’image sonore
Positionnement possible
des haut-parleurs
de graves et médiums
3 positionnements possibles
des tweeters
POLYGLASS
Manuel Utilisateur 9
notice polyglass 165VR3.indd 9notice polyglass 165VR3.indd 9 14/06/07 9:44:2614/06/07 9:44:26

Câblage et connexions
Afin de tirer le meilleur parti de vos haut-parleurs, nous vous recommandons d'utiliser des
câbles Focal A défaut, un câble de qualité et de section suffisante (1 mm2 minimum) est
recommandé, surtout si la distance entre l’amplificateur ou l’autoradio et les haut-parleurs
est importante
Veillez à respecter la polarité des branchements (+ sur +, etc ) et la convenable orientation
des câbles vers ampli, grave, ou tweeter
Connection des kits 2 voies
nstallation du tweeter
Il existe deux possibilités de montage : montage en surface et montage encastré
Pour installer le tweeter, vous devez le sortir de son support : retirez la grille en la tirant à l’aide
d’un objet pointu puis utilisez l’outil fourni pour faire tourner le tweeter et le dégager de son
logement
Montage en surface :
choisir l’inclinaison (10° ou 30°), fixer le support
avec les vis fournies, passer les fils puis bloquer le
tweeter en le faisant pivoter Remettre la grille
Montage encastré : découper un trou de 45 mm
de diamètre, installer la barrette avec la vis fournie
sur le support Insérer le support et la barrette puis
visser afin que la barrette vienne pincer le support
Passer les fils et bloquer le tweeter en le faisant
pivoter Remettre la grille
POLYGLASS
Manuel Utilisateur 10
Sortie droite
Sortie gauche
Woofer
Tweeter
Woofer
Tweeter
Input
Input
Grille
Outil de déblocage
Tweeter
Support
Patte de fixation
notice polyglass 165VR3.indd 10notice polyglass 165VR3.indd 10 14/06/07 9:44:2614/06/07 9:44:26

Connection des kits 3 voies
POLYGLASS
Manuel Utilisateur 11
Sortie droite
Sortie gauche
Woofer
Tweeter
Woofer
Medium
Input
Input
Medium
Tweeter
notice polyglass 165VR3.indd 11notice polyglass 165VR3.indd 11 14/06/07 9:44:2614/06/07 9:44:26

Fixation des filtres
Les filtres doivent être fixés (vis fournies ou
double face) dans un endroit sec et aéré de
préférence Pour ouvrir le boîtier, appuyer
suivant les flèches du schéma ci-contre
Si les filtres sont peu accessibles, procédez
au câblage et aux réglages avant la fixation
définitive
Réglage de niveau du tweeter
Le commutateur placé à l’intérieur du filtre permet d’ajuster le niveau du tweeter en fonction
de vos goûts et aussi de l’emplacement des haut-parleurs dans votre habitacle, ceci afin
d’avoir la meilleure restitution sonore possible Trop de niveau dans l’aigu donne un son
agressif et un manque de niveau altère la définition et la dynamique
Si le tweeter est installé très près du haut-parleur de grave-médium, le régler sur 0 ou sur -3 dB
Si le tweeter est installé sur le tableau de bord ou en haut de portière et le woofer dans la
portière, le régler sur -3 ou -6 dB
Si le tweeter est monté en "kick panel" réglez le niveau sur 0 ou -3 dB
Le filtre du 165 VR intègre un réglage de la pente de filtrage (6 dB ou 12 dB) afin d'optimiser
l'intégration du kit dans un véhicule Nous vous conseillons de sélectionner la valeur 6 dB qui
convient à la plupart des véhicules
POLYGLASS
Manuel Utilisateur
Réglage de niveau
du tweeter :
0 dB, -3 dB et -6 dB
12
notice polyglass 165VR3.indd 12notice polyglass 165VR3.indd 12 14/06/07 9:44:2714/06/07 9:44:27

Caractéristiques techniques
Comment améliorer la sonorité de vos haut-parleurs ?
Pour améliorer la sonorité de vos haut-parleurs, notamment lors du montage en portière,
Focal vous recommande vivement l’utilisation de matériau amortissant de type "Plain-Chant"
(demandez à votre revendeur Focal) Veillez aussi à ce que le support de montage soit
suffisamment rigide et ne rentre pas en résonance
Quelle puissance pour votre amplificateur ?
Le rendement de vos haut-parleurs étant élevé, leur utilisation avec un autoradio "high power"
procurera un niveau acoustique suffisant pour une écoute confortable Cependant, si vous
souhaitez plus de niveau et surtout une qualité sonore supérieure, vous pouvez sans problème
les associer à un amplificateur Focal délivrant une puissance nominale équivalante à la
puissance nominale de vos haut-parleurs L’important est de ne jamais pousser l’amplificateur
dans ses derniers retranchements, une distorsion importante pouvant endommager les haut-
parleurs
Faire évoluer son installation (ajout d’un subwoofer)
Si vous souhaitez augmenter le niveau d’extrême grave, vous pouvez ajouter un subwoofer
La restitution est alors plus pleine et étoffée, les graves plus "physiques", l’amélioration est
notable Focal offre un vaste choix de haut-parleurs de graves dédiés ou de caissons dans sa
gamme Adressez-vous à votre revendeur ou consulter notre site : www focal-fr com
130 VRS 165 VRS 165 VR 165 VR3
Type Kit 2 voies séparées Kit 2 voies séparées Kit 2 voies séparées Kit 3 voies séparées
Diamètre 130 mm 165 mm 165 mm 165 mm/100 mm
Puissance maximum 100 W 120 W 150 W 160 W
Puissance nominale 50 W 60 W 75 W 80 W
Sensibilité (2,8 V/1 m) 91 dB 93 dB 94,5 dB 93 dB
Réponse en fréquence 80 Hz – 28 kHz 70 Hz – 28 kHz 70 Hz – 28 kHz 55 Hz – 28 kHz
Impédance 4 ohms 4 ohms 4 ohms 4 ohms
Diamètre d’encastrement 115 mm 141 mm 141 mm 141 mm + 93 mm
Profondeur
d’encastrement 48,5 mm 56 mm 72 mm 68 mm + 40 mm
POLYGLASS
Manuel Utilisateur 13
notice polyglass 165VR3.indd 13notice polyglass 165VR3.indd 13 14/06/07 9:44:2714/06/07 9:44:27

Conditions de garantie
En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans En cas de matériel défectueux,
celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur,
lequel analysera le matériel et déterminera la nature de la panne Si celui-ci est sous garantie,
le matériel vous sera rendu ou remplacé en “franco de port” Dans le cas contraire, un devis
de réparation vous sera proposé
La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un
branchement incorrect (bobines mobiles brûlées par exemple )
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont
fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en
vigueur sur le territoire concerné
En complément des systèmes haute-fidélité pour voitures, Focal vous propose également des
solutions personnalisées pour l'équipement sonore de votre maison Retrouvez chez vous, les
sensations musicales hi-fi et home cinéma du son Focal Différentes lignes de produits, fabriquées
par le leader français de l'enceinte acoustique, sont là pour vous faire partager notre passion :
the Spirit of Sound / www focal-fr com
POLYGLASS
Manuel Utilisateur 14
notice polyglass 165VR3.indd 14notice polyglass 165VR3.indd 14 14/06/07 9:44:2714/06/07 9:44:27

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l’adresse suivante :
Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE
Votre Produit Focal :
Modèle : N° de série :
Nom du revendeur : Ville :
Date de l’achat : Prix de l’achat :
Avez-vous confié l’installation du produit à votre revendeur ? - Oui - Non
Si non, pourquoi :
Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de :
- Conseil du revendeur - Conseil d’un ami, relation
- Visite d’un salon, d’une exposition - Rapport qualité / prix
- Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
- Fiabilité / qualité de fabrication - Catalogues
- Esthétique / finition - Matériel français
- Article de presse écrite (si oui, précisez le titre
du magazine) : - Autre :
Votre équipement audio/vidéo (marques et modèles) avant l’acquisition du produit Focal :
Lecteur CD /tuner : Lecteur multimédia :
Système de navigation : Amplificateur :
Kit haut-parleur : Caisson de grave / subwoofer :
Autres éléments :
Vos centres d’intérêts :
Chez vous, possédez-vous des enceintes haute-fidélité ? - Oui - Non
Si oui, précisez la marque :
Lisez-vous la presse écrite ? - Oui - Non
Si oui, quel(s) titre(s) :
Vous :
Votre nom : Âge : Profession :
Votre adresse complète :
Votre adresse e-mail :
Ces informations sont necessaires à notre société pour traiter votre demande. Elles sont enregistrées dans notre fichier de clients et peuvent donner
lieu à l’exercice du droit d’accès et de rectification auprès de notre service clientele (04 77 43 57 00).
Si vous ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre.
Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre.
Vous êtes susceptibles de recevoir des offers commerciales de notre société pour des produits analogues à ceux que vous avez achetés.
Si vous ne le souhaitez pas, cochez la case ci-contre.
Nous garantissons la confidentialité de ces informations.
notice polyglass 165VR3.indd 15notice polyglass 165VR3.indd 15 14/06/07 9:44:2714/06/07 9:44:27

This information is necessary to our company to deal with your request. It is registered in our customer file and can give you the right to have
access to and correct the information that concerns you through our customer service ([phone]).
If you do not wish to have your data used by our partners on commercial purpose, tick this box.
If you do not wish to receive commercial propositions from our partners by e-mail, please tick this box.
You may receive commercial offers from our company for products similar to those you have bought.
If you do not wish to, tick that box.
The information given on this page will remain confidential.
For the validation of the Focal guarantee, send back this sheet within 10 days to the following address:
Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE
Your Focal product:
Model: Serial number:
Dealer’s name: City:
Date of your purchase: Price of your purchase:
Did you leave the product installation to your dealer’s care? - Yes - No
If not, why?
Your choice for the purchase of this Focal model was made according to:
- Dealer‘s advice - Friend’s or family’s advice
- Visiting an exhibition/a show - Quality-price ratio
- Sound quality/listening room - Already own Focal products
- Reliability/manufacturing quality - Catalogues
- Design/Finish - French product
- Article in the press (if yes, specify the title of the
magazine) - Other :
Your audio/video equipment (brands and models) before the acquisition of Focal products:
CD player/tuner: Multimedia player:
Navigation system: Amplifier:
Speakers: Enclosure/subwoofer:
Other elements:
Your hobbies:
At home, do you own Hi-Fi loudspeakers? - Yes - No
If yes, specify the brand:
Do you read the press? - Yes - No
If yes, which magazine(s)?
About yourself:
Your name: Your age: Your job:
Your full address:
Your e-mail address:
SCEB-070410/1
notice polyglass 165VR3.indd 16notice polyglass 165VR3.indd 16 14/06/07 9:44:2814/06/07 9:44:28
