Burkert 7615 User manual

Operating Instructions
Bedienungsanleitung
Manuel d‘utilisation
Type 7615
Micro dosing unit
Micro-Dosiereinheit
Unité de micro-dosage

We reserve the right to make technical changes without notice.
Technische Änderungen vorbehalten.
Sous réserve de modifications techniques.
© Bürkert Werke GmbH & Co. KG, 2012 - 2017
Operating Instructions 1805/04_EU-EN_00810010 / Original DE

3
3
Table of Contents
Micro dosing unit Type 7615
1 OPERATING INSTRUCTIONS ................................................................4
1.1 Symbols .......................................................................................4
1.2 Definition of the term "Device" ...............................................4
2 AUTHORIZED USE ......................................................................................5
2.1 Restrictions .................................................................................5
3 BASIC SAFETY INSTRUCTIONS ..........................................................5
4 GENERAL INFORMATION ........................................................................7
4.1 Contact addresses ...................................................................7
4.2 Warranty ......................................................................................7
4.3 Information on the Internet ...................................................... 7
5 SYSTEM DESCRIPTION ............................................................................7
5.1 Conformity ................................................................................... 7
5.2 Standards ....................................................................................7
6 TECHNICAL DATA ........................................................................................8
6.1 Operating conditions ................................................................ 8
6.2 General technical data ............................................................. 8
7 INSTALLATION ...............................................................................................9
7.1 Safety instructions ..................................................................... 9
7.2 Preparatory work ....................................................................... 9
7.3 Fluid connections ...................................................................... 9
7.4 Installation .................................................................................10
7.5 Electrical connection ..............................................................10
8 START-UP ......................................................................................................10
8.1 Safety instructions ...................................................................10
8.2 Control diagram .......................................................................11
8.3 Dosing quantity ........................................................................11
8.4 Selecting the dosing mode ...................................................11
8.5 Selecting the operating mode / pin assignment ..............12
9 MALFUNCTIONS ........................................................................................14
10 ACCESSORIES ...........................................................................................14
11 PACKAGING, TRANSPORT, STORAGE ..........................................14
12 DISPOSAL ..................................................................................................... 14
english
Type 7615

4
Operating instructions
1 OPERATING INSTRUCTIONS
The operating instructions describe the entire life cycle of the device.
Keep these instructions in a location which is easily accessible to
every user and make these instructions available to every new owner
of the device.
The operating instructions contain important safety
information!
Failure to observe these instructions may result in hazardous
situations.
▶The operating instructions must be read and understood.
1.1 Symbols
DANGER!
Warns of an immediate danger!
▶Failure to observe the warning will result in a fatal or serious
injury.
WARNING!
Warns of a potentially dangerous situation!
▶Failure to observe the warning may result in serious injuries or
death.
CAUTION!
Warns of a possible danger!
▶Failure to observe this warning may result in a moderate or
minor injury.
NOTE!
Warns of damage to property!
▶Failure to observe the warning may result in damage to the
device or the equipment.
Indicates important additional information, tips and
recommendations.
Refers to information in these operating instructions or in
other documentation.
▶designates instructions for risk prevention.
→designates a procedure which you must carry out.
1.2 Definition of the term "Device"
In these instructions, the term "device" always refers to the micro
dosing unit Type 7615.
english
Type 7615

5
Authorized use
2 AUTHORIZED USE
Non-authorized use of the micro dosing unit Type 7615 may
represent a hazard to people, nearby equipment and the
environment.
▶The device is designed for the dosing of small fluid or gas quan-
tities. It must only be used for the media listed in the chapter
“6 Technical data”.
▶Prior to the use of aggressive media, the resistance of the
media-wetted materials must be checked. Information on the
resistance of materials to the media is available from your
Bürkert sales office or on the Internet: www.buerkert.de
▶Do not use the device outdoors without appropriate housing.
▶Use according to the authorized data, operating conditions,
and conditions of use specified in the contract documents and
operating instructions. These are described in the chapters
“5 System description” and “6 Technical data”.
▶The device must only be used in conjunction with third-party
devices and components recommended and authorized by Bürkert.
▶Correct transportation, storage, and installation, as well as care-
ful use and maintenance are essential for reliable and faultless
operation.
▶The micro dosing unit must not be used in potentially explosive
areas.
▶Do not operate the device without suitable filtration of the input
medium.
▶Use the device only as intended.
2.1 Restrictions
If exporting the system/device, observe any existing restrictions.
3 BASIC SAFETY INSTRUCTIONS
These safety instructions do not make allowance for any
• contingencies and events which may arise during the installation,
operation, and maintenance of the devices.
• local safety regulations – the operator is responsible for observing
these regulations, also in relation to the installation personnel.
DANGER!
Danger – high pressure!
▶Before disconnecting any lines and valves, turn off the pressure
and vent the lines.
Risk of electric shock!
▶Before reaching into the device or equipment, switch off the power
supply and secure to prevent reactivation!
▶Observe applicable accident prevention and safety regulations
for electrical equipment!
CAUTION!
Risk of burns/risk of fire if used continuously through hot
device surface!
▶Keep the device away from highly flammable substances and
media and do not touch with bare hands.
english
Type 7615

6
Authorized use
General hazardous situations.
To prevent injury, ensure the following:
▶Ensure that the system cannot be activated unintentionally.
▶Do not place a physical load on the housing (e.g. by placing
objects on it or standing on it).
▶Do not make any external alterations to the housing of the
device. Do not paint housing parts or screws.
▶Installation and repair work may be carried out by authorized
technicians only and with the appropriate tools.
▶After an interruption in the electrical or pneumatic supply,
ensure that the process is restarted in a defined or controlled
manner.
▶The device must only be operated when in a perfect condition
and in consideration of the operating instructions.
▶The general rules of technology must be observed for applica-
tion planning and operation of the device.
NOTE!
Electrostatic sensitive components/modules!
▶The device contains electronic components which react sen-
sitively to electrostatic discharge (ESD). Contact with electro-
statically charged persons or objects are hazardous to these
components. In the worst case scenario, they will be destroyed
immediately or will fail after start-up.
▶Observe the requirements in accordance with DIN EN 61340-
5-1 to minimize or avoid the possibility of damage caused by
sudden electrostatic discharge!
▶Also, ensure that you do not touch electronic components when
the power supply voltage is present!
english
Type 7615

7
General information
4 GENERAL INFORMATION
4.1 Contact addresses
Germany
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13–17
74653 Ingelfingen
Germany
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
International
Contact addresses can be found on the final pages of the printed
operating instructions.
And also on the Internet at: www.burkert.com
4.2 Warranty
The warranty is only valid if the device is used as intended in accordance
with the specified application conditions.
4.3 Information on the Internet
The operating instructions and data sheets for Type 7615 can be found
on the Internet at: www.burkert.com
5 SYSTEM DESCRIPTION
Due to the high reproducibility, the unit, which operates according to
the diaphragm pump principle, is suitable for the precise dosing of
very small fluid quantities in the µl range.
The dosing unit can also be used for aggressive media as high-
quality materials are used for the parts that come in contact with the
media.
The structure of the unit with active inlet and discharge valves
enables a bidirectional supply. The electronic control systems are
integrated in the unit.
The supply rate of the dosing unit is dependent on the viscosity of
the supplied medium and the flow resistances up- and downstream
of the dosing unit (e.g. hose system).
5.1 Conformity
The micro dosing unit Type 7615 conforms to the EC directives
according to the EC Declaration of Conformity.
5.2 Standards
The applied standards, which verify conformity with the EC Directives,
can be found on the EC-Type Examination Certificate and / or the EC
Declaration of Conformity.
english
Type 7615

8
Technical data
6 TECHNICAL DATA
6.1 Operating conditions
WARNING!
Burns, chemical burns through leaking medium.
▶Prior to the use of aggressive media, the resistance of the
media-wetted parts must be checked.
You can access the Bürkert Chemical Resistance Chart on the
Internet at www.buerkert.de Documentation Brochures
Chemical Resistance Chart. If you are unsure, please contact your
Bürkert Sales Center.
NOTE!
Malfunction!
▶Do not use Type 7615 outdoors without the appropriate hous-
ing and avoid heat sources that may cause the permissible
temperature range to be exceeded.
Permitted temperatures
Ambient temperature: +10 to +55°C
Medium temperature: +15 to +60°C (FFKM seals)
+ 5 to +60°C (EPDM seals)
Media: Neutral and aggressive liquid media. Check suitability
according to the Chemical Resistance Chart.
Protection class: IP40
6.2 General technical data
Observe the technical specifications as detailed on the type
label!
Max. manometric pressure: approx. 1 bar (overpressure towards
the atmospheric pressure)
Dosing quantity: 5 µl/stroke
Connections: 4-pole plug connection
(e.g. suitable for connection to
Molex plug no. 50-57-9404)

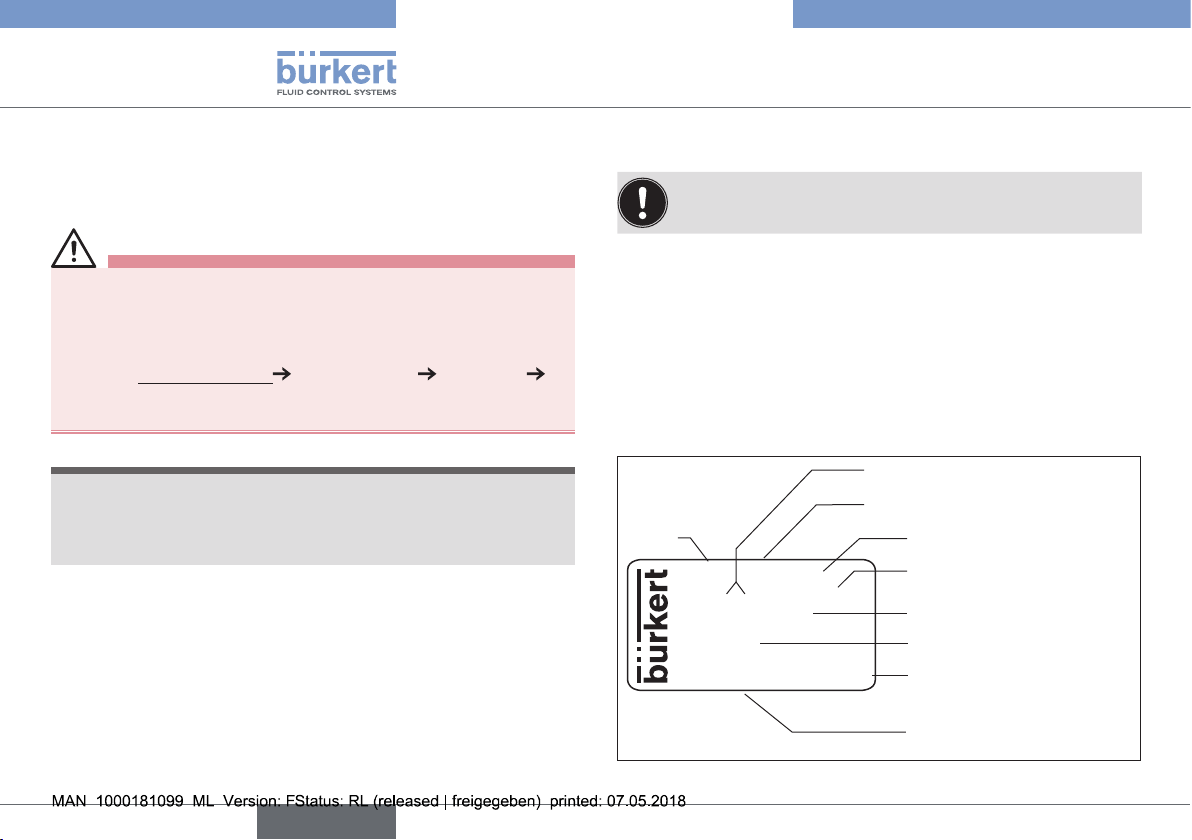

6.2.1 Type label
Example:
Housing material
Seal material
Voltage / type of current
Power
Device designation
Serial number
Date of manufacture
(encoded)
Identification number of
the device
7615 CC PK
Made in Germany
00202784
W16LP
DOSING UNIT
24V DC 11W
S/N 1050
Type
Fig. 1: Type label description
english
Type 7615

9
Installation
7 INSTALLATION
7.1 Safety instructions
CAUTION!
Risk of injury from improper installation!
▶Installation must only be carried out by authorized technicians
and with the appropriate tools!
▶Before disconnecting any lines and valves, turn off the pressure
and vent the lines.
▶Before reaching into the device or equipment, switch off the
power supply and secure to prevent reactivation!
▶Observe applicable accident prevention and safety regulations
for electrical equipment!
7.2 Preparatory work
→Clean the connection lines.
NOTE!
Malfunction due to unfiltered medium!
Crystallized medium or particles in the medium impair the func-
tionality of the device or result in the unit being destroyed.
→Install the upstream filter
(pore size: 50 µm).
7.3 Fluid connections
WARNING!
Burns, chemical burns through leaking medium.
▶Prior to the use of aggressive media, the resistance of the
media-wetted parts must be checked.
You can access the Bürkert Chemical Resistance Chart on the
Internet at www.buerkert.de Documentation Brochures
Chemical Resistance Chart. If you are unsure, please contact your
Bürkert Sales Center.
The unit can be supplied as a flanged version and designed with
connecting thread UNF ¼-28. Arrows indicating the standard flow
direction are located on the fluid connection plates (flange and
UNF ¼-28). The flow direction can be changed by altering the
power supply (refer to “8.5 Selecting the operating mode / pin
assignment”).
Flanged version Design with connecting
thread UNF ¼-28

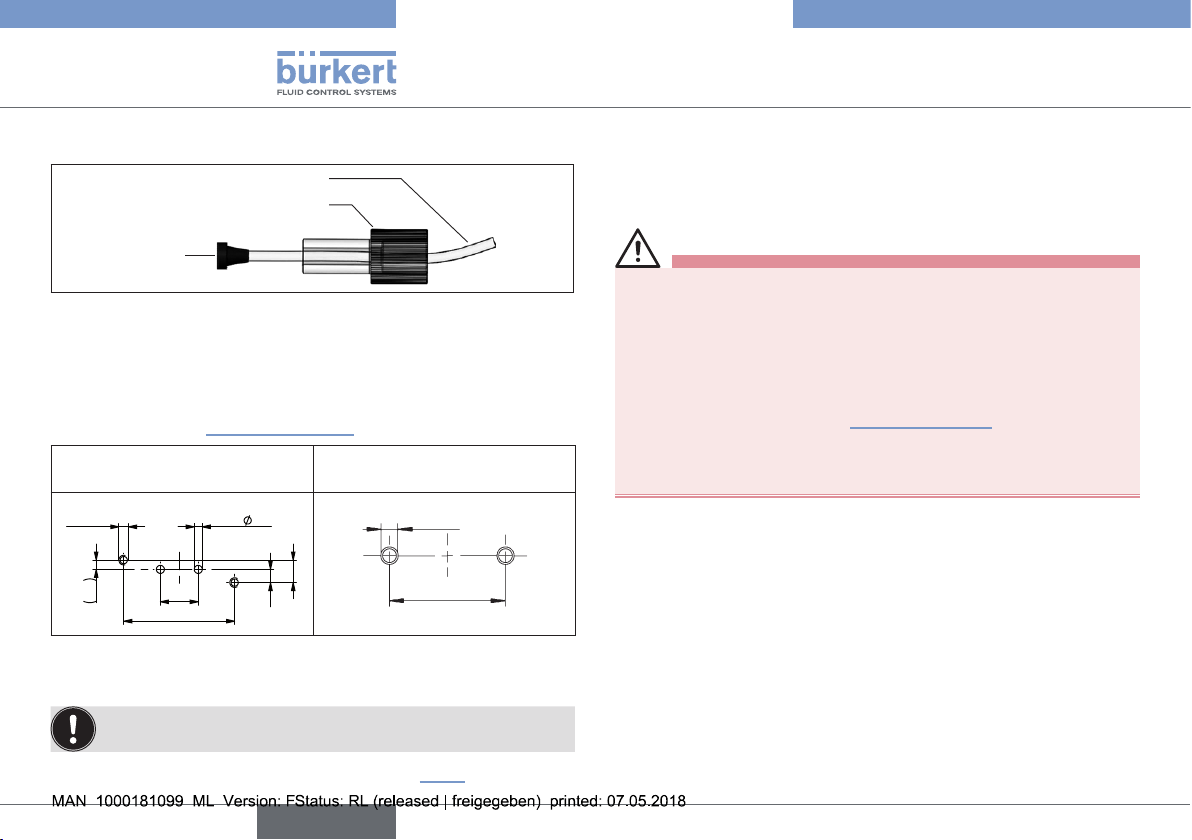

Fig. 2: Illustration of the different versions
english
Type 7615

10
Start-up
→Mount the hose connection as shown in the illustration.
Ferrule
Fitting
Hose
Fig. 3: Structure UNF ¼ - 28 for fluid connection
7.4 Installation
Any installation position
→Screw the device into place. Use the respective bores for the
M3 screws (see “Fig. 4: Installation”).
Flanged design: Design with connection
thread UNF ¼-28:
34,5
7
4,1
11,8
2,9
M3
min. t=6
max.
2,5
M 3
25
Fig. 4: Installation
7.5 Electrical connection
Note the voltage as specified on the type label!
→Connect the device electrically (see chapter “8.5”).
8 START-UP
8.1 Safety instructions
WARNING!
Risk of injury from improper operation!
Improper operation may result in injuries as well as damage to the
device and the area around it.
▶Before start-up, ensure that the operating personnel are familiar
with and completely understand the contents of the operating
instructions.
▶The safety instructions and “2 Authorized use” must be
observed.
▶Only adequately trained personnel may start up the equipment/
device.
english
Type 7615

11
Start-up
8.2 Control diagram
T0 T5T4T3T2T1 T6
V1
V2
V3
T1
Fig. 5: Control diagram
V1 = inlet valve
V2 = dosing valve
V3 = discharge valve
The optimal control times are saved in the dosing unit software and
cannot be changed.
8.3 Dosing quantity
The dosing unit is set to a pumping volume of 5µl/pump stroke as
standard. This value cannot be changed.
8.4 Selecting the dosing mode
By default the dosing unit is configured so that it doses at a fre-
quency of 5 Hz when the power supply voltage has been connected
and a signal has been issued either to Pin 2 (backwards) or Pin
4 (forwards). The dosing mode can be pre-selected on the rotary
switch for the electronics once the cover has been removed (see
“Fig. 6: Setting the dosing mode”).
DANGER!
Risk of electric shock!
▶Before reaching into the device or equipment, switch off the power
supply and secure to prevent reactivation!
▶Only adequately trained personnel may reach into the device!
Rotary switch for pre-selecting the
dosing mode
Fig. 6: Setting the dosing mode
english
Type 7615

12
Start-up
Making adjustments using the rotary switch for the electronics:
0 Impulse mode Unit doses 5 µl (= 1 stroke) and
then stops.
1 40 Hz frequency mode Unit is in frequency mode and
doses at the selected frequency
when the power supply and signal
voltage has been connected.
2 25 Hz frequency mode
3 10 Hz frequency mode
45 Hz frequency mode
(standard)
5 5 Hz service mode;
unit stops after
100 cycles
For servicing purposes: Following
connection of a voltage either to
Pin 2 or 4, the unit operates at a
frequency of 5 Hz for precisely 100
pumping cycles and then stops.
The supply rate can be checked
using this function.
6 Fast impulse mode Unit doses 4,8 µl
(= 1 stroke) and then stops.

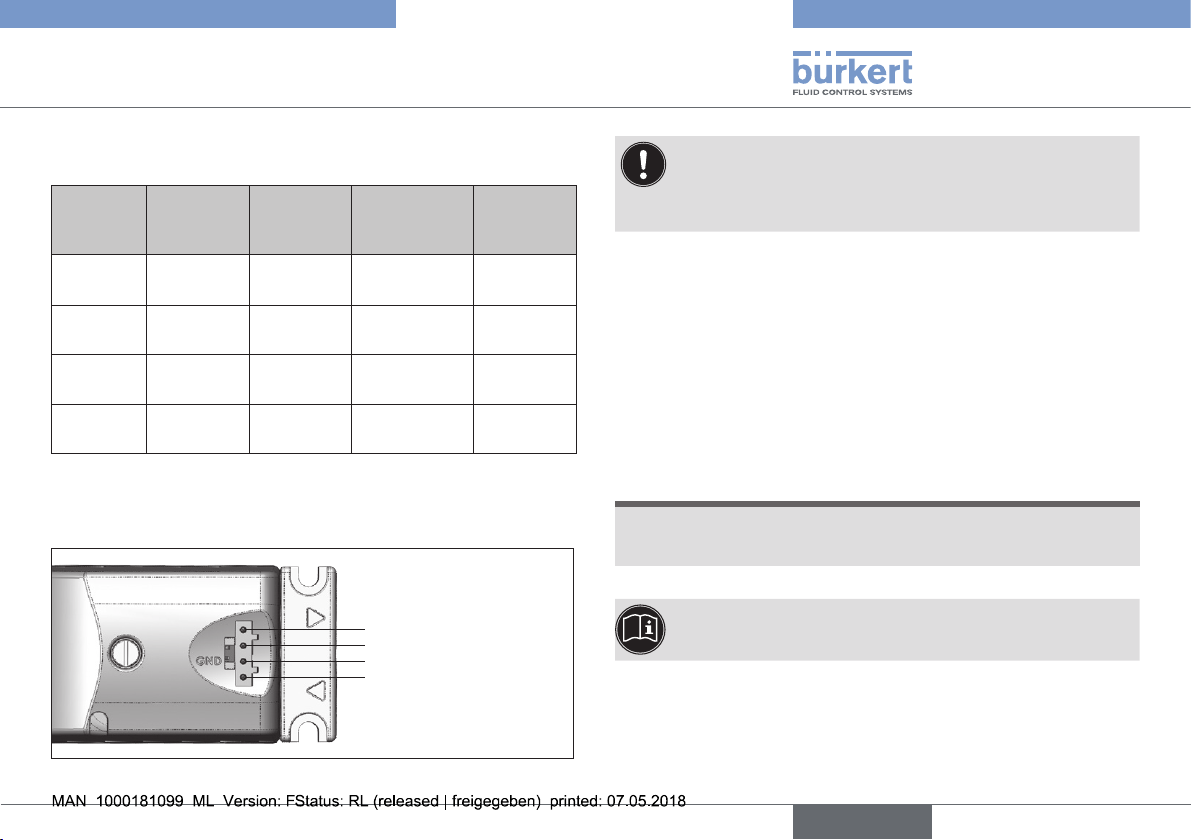

Fig. 7: Making adjustments using the rotary switch for the
electronics
-0,7
-0,5
-0,3
-0,1
0,1
0,3
0,5
0,7
0,9
1,1
1,3
1,5
1,7
1,9
Datenreihen1
Datenreihen2
≥10ms
≥10ms
≥50ms (mode 6)
≥125ms (mode 0)
Supply
(Pin 1)
Signal
(Pin 2 or 4)
≥100ms
Fig. 8: Timing graph
8.5 Selecting the operating mode /
pin assignment
There are 4 operating modes:
• Forward dosing
• Reverse dosing
• Rinsing mode, i.e. there is a free flow through the dosing unit
• Heating mode to be used at low temperatures
english
Type 7615

13
Start-up
The various operating modes are generated by different configurations
of the four plug pins:
PIN Forward
dosing
Reverse
dosing
Rinsing mode
(all of the valves
are open)
Heating
mode
1
(supply)1) + + not connected +
2
( reverse )
not connected +++
3
(GND) – – – –
4
(forward) +not connected + +
1) The power supply voltage must be connected approx. 100 ms before the
first dosing process to ensure that the pump is correctly initialized. If rinsing
mode is not required, the power supply voltage can also be connected
permanently.
Pin 1
Pin 2
Pin 3
Pin 4
4-pole plug connection
(e.g. suitable for connection to
Molex plug no. 50-57-9404)
Fig. 9: Configuration of all four of the plug pins
The operating mode changes as soon as the pins are
separated or connected.
Example: If Pin 1 is interrupted in heating mode, the unit
switches immediately to rinsing mode.
The duty cycle time in the rinsing mode is limited to avoid over-
heating. The unit is switched off automatically after 10 minutes.
If the ambient temperature is low, heating mode can be used to warm-up
the unit. For safety reasons, heating mode only ever operates for 60 s,
the unit then automatically switches back to a mode with a lower power
consumption.
If the heat output during the unit's heating cycle is not sufficient, the
heating cycle can be repeated by briefly interrupting (> 5 ms) and then
reconnecting the power supply voltage.
NOTE!
Overheating and destruction of the components!
The unit components must not exceed a temperature of 80°C.
The unit's fluid channels are blocked during the heating operation.
Also refer to the control diagram in chapter "Start-up /
Functions".
english
Type 7615

14
Malfunctions
9 MALFUNCTIONS
In the event of the device malfunctioning
→Check the power supply.
→Check the frequency.
→Check the flow of the connection lines (counter pressure is too
high at the outlet or the underpressure at the inlet is too high).
10 ACCESSORIES
CAUTION!
Risk of injury and/or damage by the use of incorrect parts!
Incorrect accessories and unsuitable spare parts may cause
injuries and damage the device and the surrounding area.
▶Use original accessories and original spare parts from Bürkert
only.

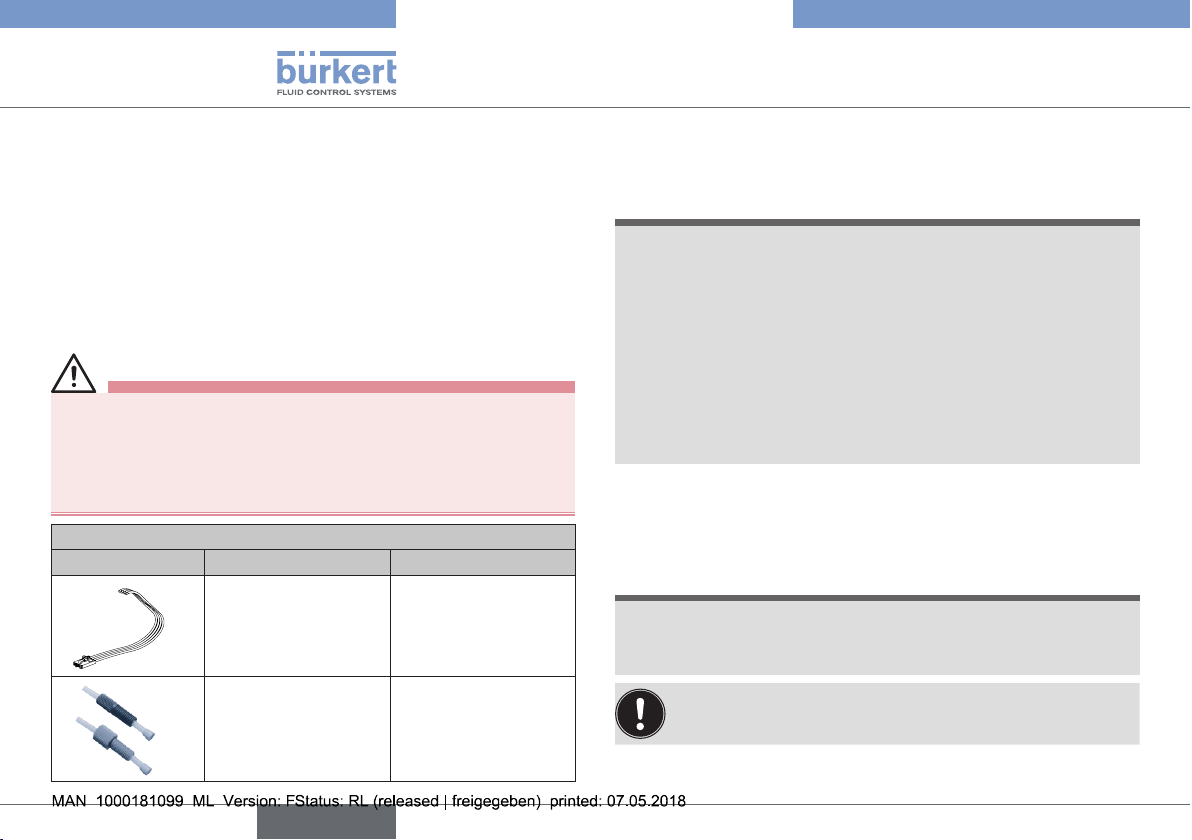

Auxiliary parts for micro dosing unit Type 7615
Part Designation Order no.
Suitable 4-pole
connecting wire with
plug (500 mm long)
683 613
Fittings and hoses see data sheet
Type TVU 003
11 PACKAGING, TRANSPORT,
STORAGE
NOTE!
Transport damage!
Inadequately protected devices may be damaged during
transportation.
▶Protect the device against moisture and dirt in shock-resistant
packaging during transportation.
▶Prevent the temperature from exceeding or dropping below the
permitted storage temperature.
Incorrect storage may damage the device.
▶Store the device in a dry and dust-free location!
▶Storage temperature 0 to 55°C.
12 DISPOSAL
→Dispose of the device and packaging in an environmentally friendly
manner.
NOTE!
Damage to the environment caused by device components
contaminated with media.
▶Observe applicable disposal and environmental regulations.
Note:
Observe the national waste disposal regulations.
english
Type 7615

15
15
Inhaltsverzeichnis
1 DIE BEDIENUNGSANLEITUNG .........................................................16
1.1 Darstellungsmittel ....................................................................16
1.2 Begriffsdefinition Gerät ..........................................................16
2 BESTIMMUNGSGEMÄSSE VERWENDUNG................................17
2.1 Beschränkungen ......................................................................17
3 GRUNDLEGENDE SICHERHEITSHINWEISE ..............................17
4 ALLGEMEINE HINWEISE .......................................................................19
4.1 Kontaktadressen ......................................................................19
4.2 Gewährleistung ........................................................................19
4.3 Informationen im Internet .......................................................19
5 SYSTEMBESCHREIBUNG ....................................................................19
5.1 Konformität ................................................................................19
5.2 Normen ......................................................................................19
6 TECHNISCHE DATEN .............................................................................20
6.1 Betriebsbedingungen .............................................................20
6.2 Allgemeine technische Daten ...............................................20
7 INSTALLATION ............................................................................................21
7.1 Sicherheitshinweise ................................................................21
7.2 Vorbereitende Arbeiten ..........................................................21
7.3 Fluidische Anschlüsse ............................................................21
7.4 Einbau ........................................................................................22
7.5 Elektrischer Anschluss ...........................................................22
8 INBETRIEBNAHME ...................................................................................22
8.1 Sicherheitshinweise ................................................................22
8.2 Steuerschema ..........................................................................23
8.3 Dosiermenge ............................................................................23
8.4 Wahl des Dosiermodus .........................................................23
8.5 Wahl der Betriebsart / Pinbelegung ...................................24
9 STÖRUNGEN ...............................................................................................26
10 ZUBEHÖR .....................................................................................................26
11 VERPACKUNG, TRANSPORT, LAGERUNG ..................................26
12 ENTSORGUNG ...........................................................................................26
Micro-Dosiereinheit Typ 7615
Typ 7615
deutsch
Typ 7615
deutsch

16
Die Bedienungsanleitung
1 DIE BEDIENUNGSANLEITUNG
Die Bedienungsanleitung beschreibt den gesamten Lebenszyklus
des Geräts. Bewahren Sie diese Anleitung so auf, dass sie für jeden
Benutzer gut zugänglich ist und jedem neuen Eigentümer des Geräts
wieder zur Verfügung steht.
Die Bedienungsanleitung enthält wichtige Informationen zur
Sicherheit!
Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situa-
tionen führen.
▶Die Bedienungsanleitung muss gelesen und verstanden werden.
1.1 Darstellungsmittel
GEFAHR!
Warnt vor einer unmittelbaren Gefahr!
▶Bei Nichtbeachtung sind Tod oder schwere Verletzungen die
Folge.
WARNUNG!
Warnt vor einer möglicherweise gefährlichen Situation!
▶Bei Nichtbeachtung drohen schwere Verletzungen oder Tod.
VORSICHT!
Warnt vor einer möglichen Gefährdung!
▶Nichtbeachtung kann mittelschwere oder leichte Verletzungen
zur Folge haben.
HINWEIS!
Warnt vor Sachschäden!
▶Bei Nichtbeachtung kann das Gerät oder die Anlage beschädigt
werden.
bezeichnet wichtige Zusatzinformationen, Tipps und
Empfehlungen.
verweist auf Informationen in dieser Bedienungsanleitung
oder in anderen Dokumentationen.
▶markiert eine Anweisung zur Gefahrenvermeidung.
→markiert einen Arbeitsschritt, den Sie ausführen müssen.
1.2 Begriffsdefinition Gerät
Der in dieser Anleitung verwendete Begriff „Gerät“ steht immer für
die Micro-Dosiereinheit Typ 7615.
Typ 7615
deutsch

17
Bestimmungsgemässe Verwendung
2 BESTIMMUNGSGEMÄSSE
VERWENDUNG
Bei nicht bestimmungsgemäßem Einsatz der Micro-Dosier-
einheit Typ 7615 können Gefahren für Personen, Anlagen in
der Umgebung und die Umwelt entstehen.
▶Das Gerät ist für die Dosierung kleiner Flüssigkeits- und Gas-
mengen konzipiert. Es darf nur für die im Kapitel „6 Technische
Daten“ aufgeführten Medien eingesetzt werden.
▶Vor Einsatz aggressiver Medien muss die Beständigkeit der
mediumsberührten Materialien geprüft werden. Informationen
zur Medienbeständigkeit der Werkstoffe erhalten Sie bei Ihrer
Bürkert Vertriebsniederlassung oder im Internet unter:
www.buerkert.de
▶Das Gerät nicht ohne entsprechendes Gehäuse im Außenbe-
reich einsetzen.
▶Für den Einsatz die in den Vertragsdokumenten und der Bedie-
nungsanleitung spezifizierten zulässigen Daten, Betriebs- und
Einsatzbedingungen beachten. Diese sind in den Kapiteln „5
Systembeschreibung“ und „6 Technische Daten“ beschrieben.
▶Das Gerät nur in Verbindung mit von Bürkert empfohlenen bzw.
zugelassenen Fremdgeräten und -komponenten einsetzen.
▶Voraussetzungen für den sicheren und einwandfreien Betrieb
sind sachgemäßer Transport, sachgemäße Lagerung und Instal-
lation sowie sorgfältige Bedienung und Instandhaltung.
▶Die Micro-Dosiereinheit darf nicht in explosionsgefährdeten
Bereichen eingesetzt werden.
▶Betreiben Sie das Gerät nicht ohne eine geeignete Filterung
des Eingangsmediums.
▶Setzen Sie das Gerät nur bestimmungsgemäß ein.
2.1 Beschränkungen
Beachten Sie bei der Ausfuhr des Systems/Geräts gegebenenfalls
bestehende Beschränkungen.
3 GRUNDLEGENDE
SICHERHEITSHINWEISE
Diese Sicherheitshinweise berücksichtigen keine
• Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung der Geräte auftreten können.
• ortsbezogenen Sicherheitsbestimmungen, für deren Einhaltung,
auch in Bezug auf das Montagepersonal, der Betreiber verant-
wortlich ist.
GEFAHR!
Gefahr durch hohen Druck!
▶Vor dem Lösen von Leitungen und Ventilen Druck abschalten und
Leitungen entlüften.
Gefahr durch elektrische Spannung!
▶Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern!
▶Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten!
Typ 7615
deutsch

18
Bestimmungsgemässe Verwendung
VORSICHT!
Verbrennungsgefahr/Brandgefahr bei Dauerbetrieb durch
heiße Geräteoberfläche!
▶Das Gerät von leicht brennbaren Stoffen und Medien fernhalten
und nicht mit bloßen Händen berühren.
Allgemeine Gefahrensituationen.
Zum Schutz vor Verletzungen beachten:
▶Dass die Anlage nicht unbeabsichtigt betätigt werden kann.
▶Das Gehäuse nicht mechanisch belasten (z. B. durch Ablage
von Gegenständen oder als Trittstufe).
▶Keine äußerlichen Veränderungen an den Gerätegehäusen vor-
nehmen. Gehäuseteile und Schrauben nicht lackieren.
▶Installations- und Instandhaltungsarbeiten dürfen nur von auto-
risiertem Fachpersonal mit geeignetem Werkzeug ausgeführt
werden.
▶Nach einer Unterbrechung der elektrischen oder pneumatischen
Versorgung ist ein definierter oder kontrollierter Wiederanlauf
des Prozesses zu gewährleisten.
▶Das Gerät darf nur in einwandfreiem Zustand und unter Beach-
tung der Bedienungsanleitung betrieben werden.
▶Für die Einsatzplanung und den Betrieb des Geräts müssen die
allgemeinen Regeln der Technik eingehalten werden.
HINWEIS!
Elektrostatisch gefährdete Bauelemente / Baugruppen!
▶Das Gerät enthält elektronische Bauelemente, die gegen elekt-
rostatische Entladung (ESD) empfindlich reagieren. Berührung
mit elektrostatisch aufgeladenen Personen oder Gegenständen
gefährdet diese Bauelemente. Im schlimmsten Fall werden sie
sofort zerstört oder fallen nach der Inbetriebnahme aus.
▶Beachten Sie die Anforderungen nach DIN EN 61340-5-1, um
die Möglichkeit eines Schadens durch schlagartige elektrostati-
sche Entladung zu minimieren bzw. zu vermeiden!
▶Achten Sie ebenso darauf, dass Sie elektronische Bauelemente
nicht bei anliegender Versorgungsspannung berühren!
Typ 7615
deutsch

19
Allgemeine Hinweise
4 ALLGEMEINE HINWEISE
4.1 Kontaktadressen
Deutschland
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13–17
D-74653 Ingelfingen
Tel. : [phone]
Fax: [phone]
E-mail: [email protected]
International
Die Kontaktadressen finden Sie auf den letzten Seiten der
gedruckten Bedienungsanleitung.
Außerdem im Internet unter: www.burkert.com
4.2 Gewährleistung
Voraussetzung für die Gewährleistung ist der bestimmungs-
gemäße Gebrauch des Geräts unter Beachtung der spezifizierten
Einsatzbedingungen.
4.3 Informationen im Internet
Bedienungsanleitungen und Datenblätter zum Typ 7615 finden Sie im
Internet unter: www.buerkert.de
5 SYSTEMBESCHREIBUNG
Die nach dem Membranpumpenprinzip arbeitende Einheit eignet
sich durch die hohe Reproduzierbarkeit für die präzise Dosierung
kleinster Flüssigkeitsmengen im µl-Bereich.
Da für die medienberührten Teile hochwertige Materialien verwendet
werden, kann die Dosiereinheit auch für aggressive Medien einge-
setzt werden.
Der Aufbau der Einheit mit aktiven Ein- und Auslassventilen erlaubt
eine bidirektionale Förderung. Die Ansteuerungselektronik ist in der
Einheit integriert.
Die Förderrate der Dosiereinheit ist abhängig von der Viskosität des
geförderten Mediums sowie den Strömungswiderständen vor und
nach der Dosiereinheit (z. B. Verschlauchung).
5.1 Konformität
Die Micro-Dosiereinheit Typ 7615 ist konform zu den EG-Richtlinien
entsprechend der EG-Konformitätserklärung.
5.2 Normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.
Typ 7615
deutsch

20
Technische Daten
6 TECHNISCHE DATEN
6.1 Betriebsbedingungen
WARNUNG!
Verbrennung, Verätzung durch austretendes Medium.
▶Vor Einsatz aggressiver Medien muss die Beständigkeit der
mediumsberührten Teile geprüft werden.
Die Bürkert-Beständigkeitstabelle der Werkstoffe finden Sie im
Internet unter www.buerkert.de Dokumentation Broschüren
Beständigkeitstabelle. Wenden Sie sich bei Unklarheiten an
Ihre Bürkert-Vertriebsniederlassung.
HINWEIS!
Funktionsausfall!
▶Typ 7615 nicht ohne entsprechendes Gehäuse im Außen-
bereich einsetzen und Wärmequellen, die zur Überschreitung
des zulässigen Temperaturbereichs führen können, vermeiden.
Zulässige Temperaturen
Umgebungstemperatur: +10 ... +55 °C
Mediumstemperatur: +15 ... +60 °C (FFKM-Dichtungen)
+5 ... +60 °C (EPDM-Dichtungen)
Medien: Flüssige neutrale oder aggressive Medien. Eignung laut
Beständigkeitstabelle überprüfen.
Schutzart: IP40
6.2 Allgemeine technische Daten
Die technischen Daten laut Typschild beachten!
Max. Förderdruck: ca. 1 bar
(Überdruck zum Atmosphärendruck)
Dosiermenge: 5 µl/Hub
Anschlüsse: 4-poliger Steckeranschluss
(z. B. geeignet zum Verbinden mit
Molexstecker Nr. 50-57-9404)
6.2.1 Typschild
Beispiel:
Gehäusewerkstoff
Dichtwerkstoff
Spannung / Stromart
Leistung
Gerätebezeichnung
Seriennummer
Herstellerdatum
(verschlüsselt)
Identnummer des Geräts
7615 CC PK
Made in Germany
00202784
W16LP
DOSING UNIT
24V DC 11W
S/N 1050
Typ
Bild 1: Typschildbeschreibung
Typ 7615
deutsch
