Cameo INSTANT AIR 2000 PRO User manual
USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D´USO
INSTANT AIR 2000 PRO
WIND MACHINE WITH ADJUSTABLE FAN SPEED
AND AIR FLOW DIRECTION
CLIA2000PRO
REMOTE CONTROL
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO
ENGLISH
PREVENTIVE MEASURES 3
INTRODUCTION 4
CONNECTIONS, CONTROL AND DISPLAY ELEMENTS 5
OPERATION 6
SETUP 7
DMX TECHNOLOGY 7
TECHNICAL SPECIFICATIONS 8
MANUFACTURER’S DECLARATIONS 9
DMX CONTROL 45
DEUTSCH
SICHERHEITSHINWEISE 10
EINFÜHRUNG 11
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 12
BEDIENUNG 13
AUFSTELLUNG 14
DMX TECHNIK 15
TECHNISCHE DATEN 16
HERSTELLERERKLÄRUNGEN 45
DMX STEUERUNG
FRANCAIS
MESURES PRÉVENTIVES 17
INTRODUCTION 18
RACCORDEMENTS, ÉLÉMENTS DE COMMANDE
ET D’AFFICHAGE 19
COMMANDE 20
INSTALLATION 21
TECHNOLOGIE DMX 22
CARACTÉRISTIQUES TECHNIQUES 22
DÉCLARATIONS DU FABRICANT 23
PILOTAGE EN MODE DMX 45
ESPAÑOL
MEDIDAS DE SEGURIDAD 24
INTRODUCCIÓN 25
CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS
DE VISUALIZACIÓN 26
MANEJO 27
INSTALACIÓN 28
TECNOLOGÍA DMX 28
DATOS TÉCNICOS 29
DECLARACIONES DEL FABRICANTE 30
CONTROL DMX 45
POLSKI
ŚRODKI OSTROŻNOŚCI 31
WPROWADZENIE 32
GNIAZDA, ELEMENTY OBSŁUGI I WSKAŹNIKI 33
OBSŁUGA 34
USTAWIANIE URZĄDZENIA 35
TECHNIKA DMX 35
DANE TECHNICZNE 36
OŚWIADCZENIA PRODUCENTA 37
STEROWANIE DMX 45
ITALIANO
MISURE PRECAUZIONALI 38
INTRODUZIONE 39
COLLEGAMENTI, ELEMENTI DI COMANDO
E VISUALIZZAZIONE 40
UTILIZZO 41
INSTALLAZIONE 42
TECNOLOGIA DMX 42
DATI TECNICI 43
DICHIARAZIONI DEL PRODUTTORE 44
CONTROLLO DMX 45
3
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
ENGLISH
YOU‘VE MADE THE RIGHT CHOICE!
We have designed this product to operate reliably over many years. Please read this User‘s Manual carefully, so that you can begin making
optimum use of your Cameo Light product quickly. Learn more about Cameo Light on our website WWW.CAMEOLIGHT.COM.
PREVENTIVE MEASURES
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. Use only sufficiently stable and compatible stands and/or mounts (for fixed installations). Make certain that wall mounts are properly
installed and secured. Make certain that the equipment is installed securely and cannot fall down.
7. During installation, observ e the applicable safety regulations for your country.
8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat. Make certain that the equipment is
always installed so that is cooled sufficiently and cannot overheat.
9. Never place sources of ignition, e.g., burning candles, on the equipment.
10. Ventilation slits must not be blocked.
11. This appliance is designed exclusively for indoor use, do not use this equipment in the immediate vicinity of water (does not apply
to special outdoor equipment - in this case, observe the special instructions noted below). Do not expose this equipment to flammable
materials, fluids or gases.
12. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers filled with liquids, such as vases or
drinking vessels, on the equipment.
13. Make certain that objects cannot fall into the device.
14. Use this equipment only with the accessories recommended and intended by the manufacturer.
15. Do not open or modify this equipment.
16. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due to tripping hazards.
17. During transport, make certain that the equipment cannot fall down and possibly cause property damage and personal injuries.
18. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the equipment or if it has been damaged in
anot her way, switch it off immediately and unplug it from the mains outlet (if it is a powered device). This equipment may only be repaired
by authorized, qualified personnel.
19. Clean the equipment using a dry cloth.
20. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate plastic and paper/cardboard.
21. Plastic bags must be kept out of reach of children.
FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS:
22. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a power cord.
23. If the equipment has been exposed to strong fluctuations in temperature (for example, after transport), do not switch it on immediately.
Moisture and condensation could damage the equipment. Do not switch on the equipment until it has reached room temperature.
24. Before connecting the equipment to the power outlet, first verify that the mains voltage and frequency match the values specified on the
equipment. If the equipment has a voltage selection switch, connect the equipment to the power outlet only if the equipment values and the
mains power values match. If the included power cord or power adapter does not fit in your wall outlet, contact your electrician.
25. Do not step on the power cord. Make certain that the power cable does not become kinked, especially at the mains outlet and/or power
adapter and the equipment connector.
26. When connecting the equipment, make certain that the power cord or power adapter is always freely accessible. Always disconnect the
equipment from the power supply if the equipment is not in use or if you want to clean the equipment. Always unplug the power cord and
power adapter from the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter
with wet hands.
27. Whenever possible, avoid switching the equipment on and off in quick succession because otherwise this can shorten the useful life of
the equipment.
28. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows repeatedly, please contact an
authorised service centre.
29. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter from the power outlet.
30. If your device is equipped with a Volex power connector, the mating Volex equipment connector must be unlocked before it can be re-
moved. However, this also means that the equipment can slide and fall down if the power cable is pulled, which can lead to personal injuries
and/or other damage. For this reason, always be careful when laying cables.
31. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning strike or before extended periods of disuse.
32. The device must only be installed in a voltage-free condition (disconnect the mains plug from the mains).
33. Dust and other debris inside the unit may cause damage. The unit should be regularly serviced or cleaned (no guarantee) depending on
ambient conditions (dust etc., nicotine, fog) by qualified personnel to prevent overheating and malfunction.
34. Please keep a distance of at least 0.5 m to any combustible materials.
35. Power cables to power multiple devices must have a cross-section of at least 1.5 mm². Within the EU, the cables must correspond to
H05VV-F, or similar. Suitable cables are offered by Adam Hall. With these cables, you can connect multiple devices via the power OUT
connection to the power IN connection of an additional device. Make sure that the total current consumption of all connected devices does not
exceed the specified value on all connected devices (label on the device). Make sure to keep power cable connections as short as possible.
4
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
CAUTION:
To reduce the risk of electric shock, do not remove cover (or back).There are no user serviceable
parts inside. Maintenance and repairs should be exclusively carried out by qualified service
personnel.
The warning triangle with lightning symbol indicates dangerous uninsulated voltage inside the unit, which may cause an
electrical shock.
The warning triangle with exclamation mark indicates important operating and maintenance instructions.
2) Warning! This symbol indicates a hot surface. Certain parts of the housing can become hot during operation. After use, wait
for a cool-down period of at least 10 minutes before handling or transporting the device.
CAUTION! IMPORTANT INFORMATION ON WIND MACHINES!
1. Never reach through the protective grille, there is a risk of injury!
2. Never stick items through the protective grille!
3. Special caution should be exercised by people with long hair; long hair can be drawn in and entangled in the fan, causing
serious injury! Ensure that no person with long hair is located in the direct vicinity of the device!
4. Ensure that the air intake is free.
5. Ensure that no dust, sand, paper, items of clothing, etc., can be drawn in.

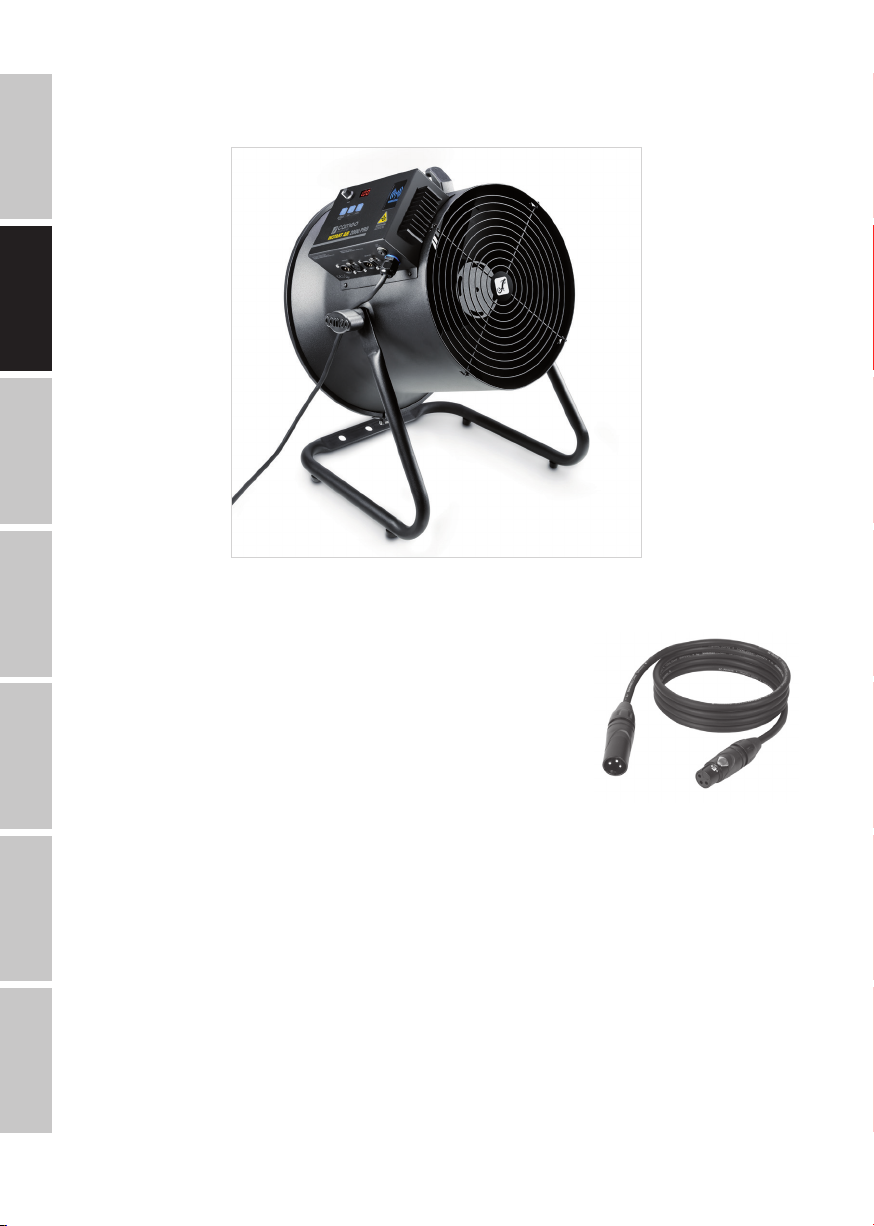

INTRODUCTION
INSTANT AIR PRO
CLIA2000PRO
CONTROL FUNCTIONS
1-channel DMX control
Manual mode
RF remote control
PROPERTIES
Professional wind machine. Durable metal housing. Adjustable stand. DMX512 control. Manual mode. Control via RF remote control. 3-pin
and 5-pin DMX IN and OUT. Operating voltage: 230V AC. Power consumption: 250W.
5
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
75
6
341
2

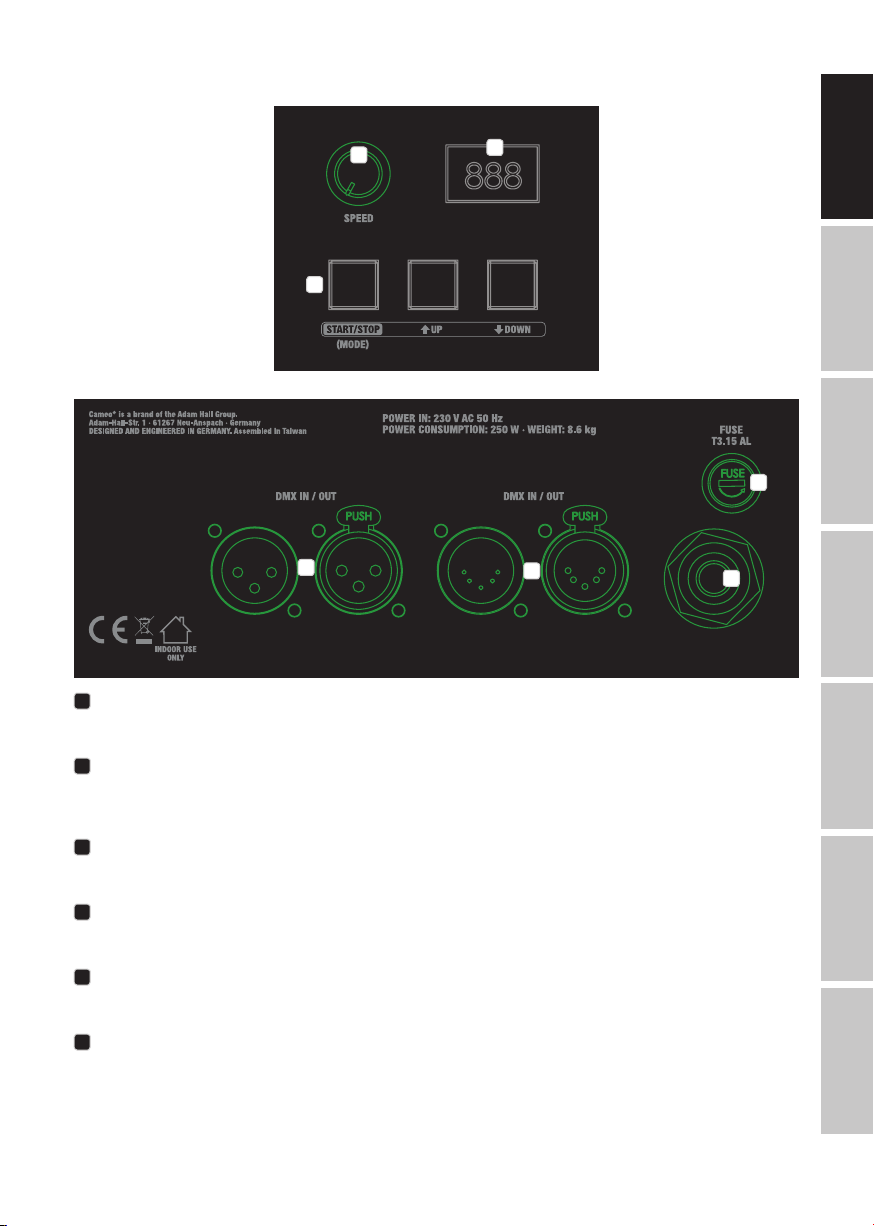

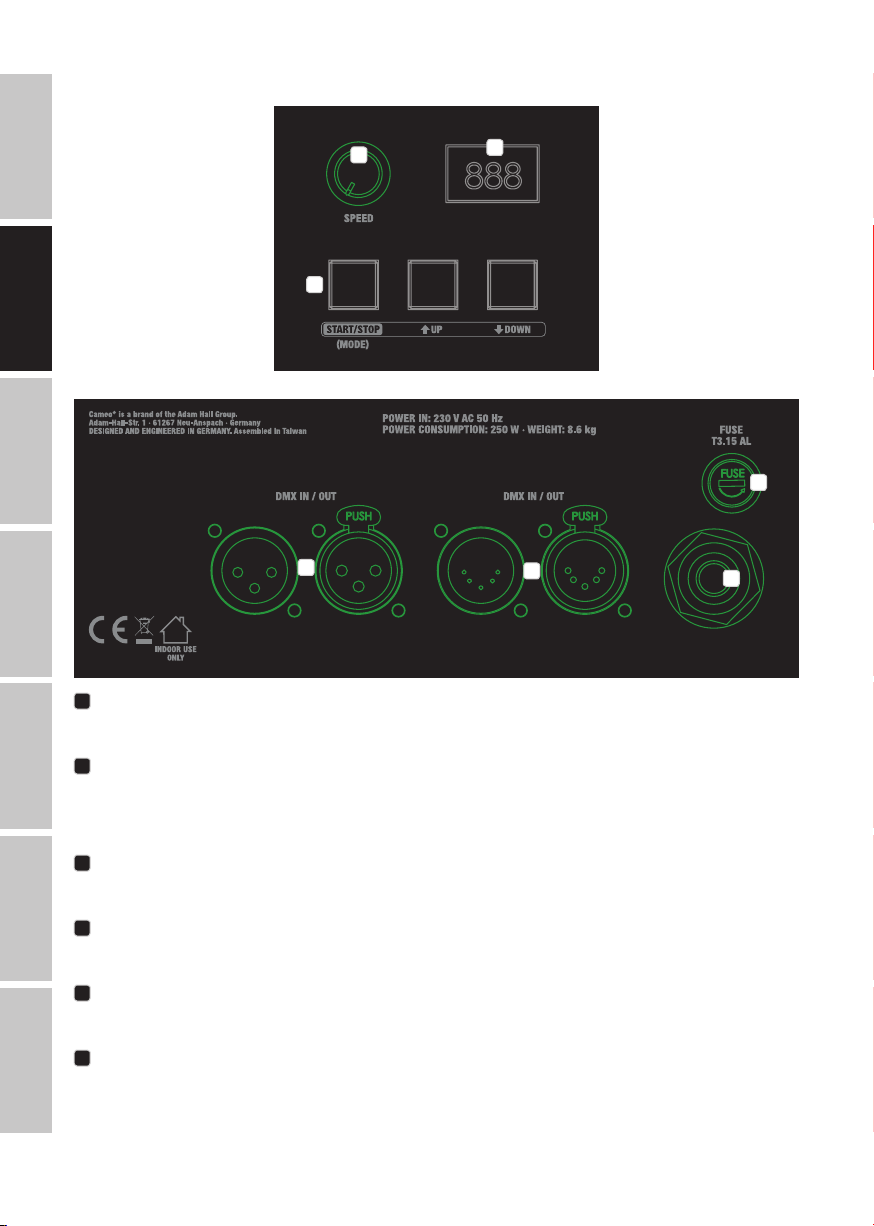

CONNECTIONS, CONTROL AND DISPLAY ELEMENTS
1POWER IN
Permanently connected power cable with CEE 7/7 power plug.
2FUSE
Fuse holder with fuse. IMPORTANT INFO: Replace the fuse only with a fuse of the same type and values according to the imprint on the
device! If a fuse trips repeatedly, please contact an authorized service center.
3DMX IN / OUT
3-pin XLR connector (male = IN / female = out) to connect a DMX control device and transmit the DMX control signal.
4 DMX IN / OUT
5-pin XLR connector (male = IN / female = out) to connect a DMX control device and transmit the DMX control signal.
5LED DISPLAY
The three-digit LED display shows the DMX address and menu options for manual control.
6CONTROL KEYS
START/STOP (MODE): Starts and stops manual mode.Activates and deactivates control via RF remote control.
UP and DOWN: Configure DMX address.
6
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
7SPEED
Speed controller to set the fan speed in manual mode and when operating via RF remote control.
OPERATION
The device is ready to be used after being connected to the power supply. The control keys have back lighting, which switches on
automatically when the keys are pressed and switches off automatically approx. 15 seconds after pressing said keys. If there is a pending
DMX signal on the device, DMX mode will be forcibly activated. CAUTION: Never reach through the protective grille, there is a risk of injury!
Never stick items through the protective grille! Special caution should be exercised by people with long hair; long hair can be drawn in and
entangled in the fan, causing serious injury!
CONFIGURING DMX MODE
End manual mode as needed by pressing the START/STOP (MODE) button. If there is no DMX signal, the display will now show 3 minus
signs; if there is a signal, the DMX address will display. Use the UP and DOWN keys to set the desired DMX address (001 - 512, hold the
button for rapid value adjustment). The simultaneous control of multiple devices of the same model with a DMX control unit (e.g. DMX mixer)
can be achieved by setting identical DMX start addresses on the devices and connecting them via DMX cables. You can find DMX tables on
channel assignment in these instructions under DMX CONTROL.
MANUAL MODE
If there is a pending DMX signal on the device, manual operation will not be possible; the device must be disconnected from a DMX net-
work. Now use the START/STOP button to activate manual mode (press briefly). Change the fan speed using knob no. 7 to 99 (turning left =
minimum speed, turning right = maximum speed). To end manual mode, briefly press the START/STOP button again.

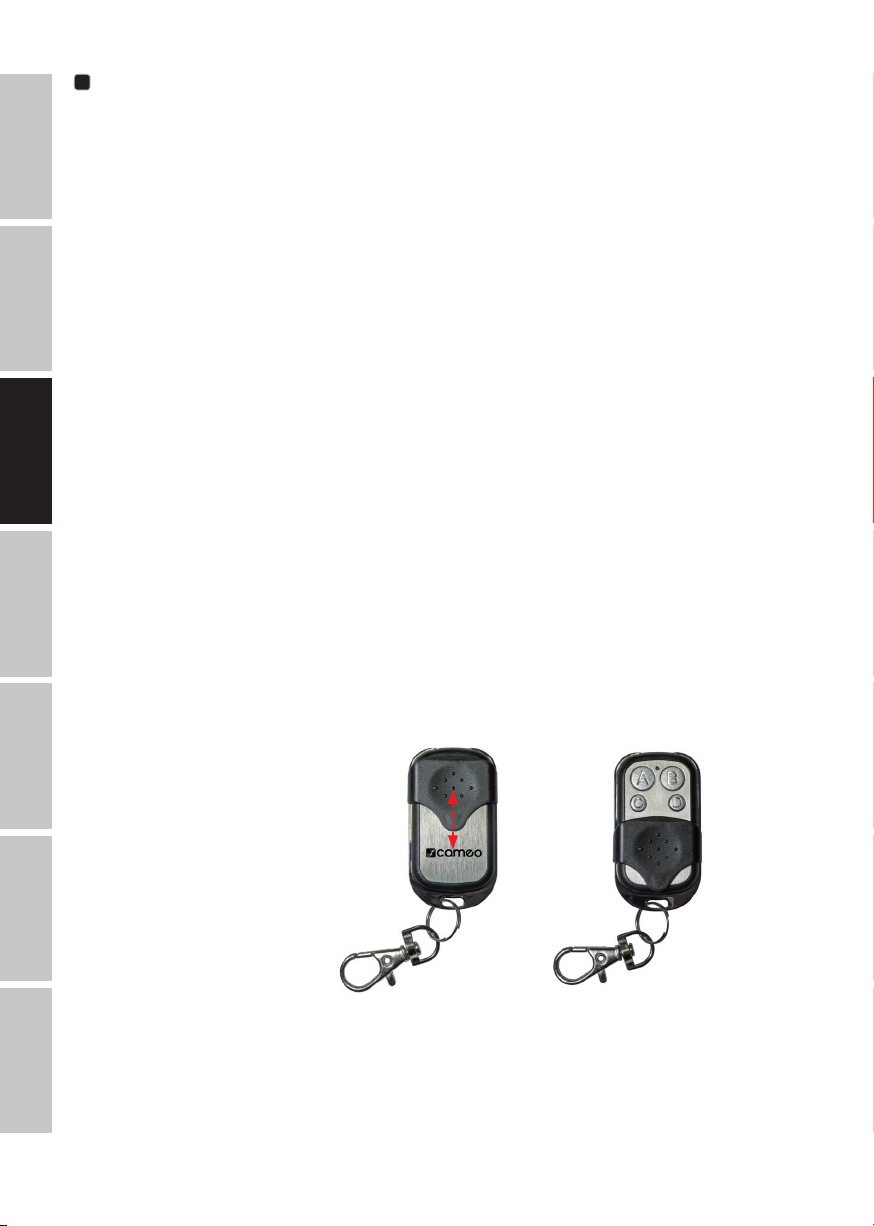

CONTROL VIA RF REMOTE CONTROL.
Separate the wind machine from a DMX network. Press and hold the START/STOP (MODE) button for a duration of approx. 5 seconds in or-
der to activate RF remote control (point between 1st and 2nd position on the display illuminates). The provided RF remote control (433 MHz)
has a sliding cover in order to protect the control keys from accidental activation. To this end, push the protective cover up over the control
keys. Push the protective cover down to the catch in order to free the control keys and control the wind machine using the RF
remote control. The LED on the control panel will illuminate as soon as one of the control keys is pressed. If the LED does not illuminate
when pressing a key, the internal batteries must be replaced. To do so, remove the three screws on the rear side of the remote control
(battery type: 27A, 12V). Deactivate RF remote control by pressing and holding the START/STOP (MODE) button for a duration of approx. 5
seconds (point between 1st and 2nd position on the display illuminates).
Control keys
A- start fan
B- stop fan
C- increase speed
D- decrease speed
7
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
SETUP

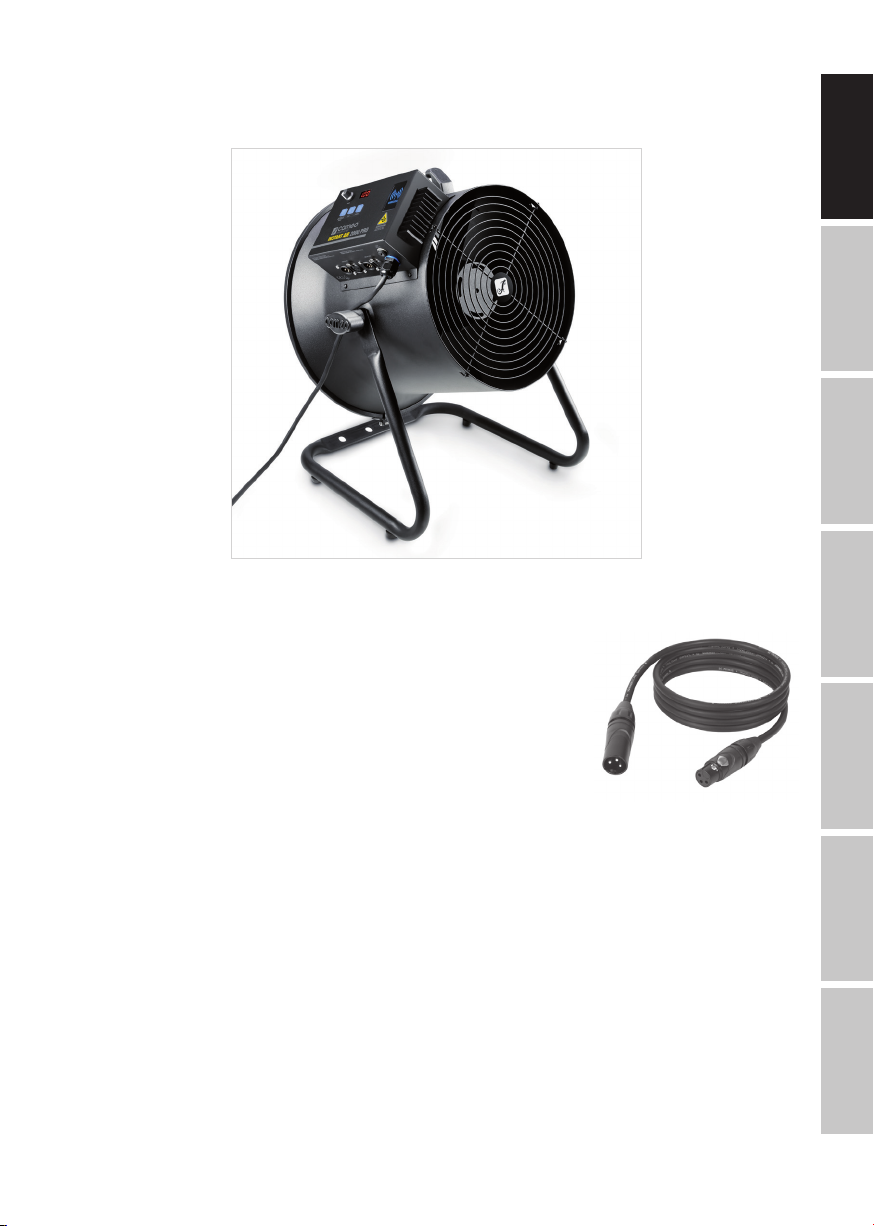

Thanks to the stable stand and the pre-mounted rubber feet, the wind machine can be placed on an even surface at a suitable location. The
adjustment of the direction of radiation on the vertical plane is carried out with the help of the two wing screws on the side.
DMX TECHNOLOGY
DMX-512
DMX (Digital Multiplex) is the designation for a universal transmission protocol for
communications between corresponding devices and controllers. A DMX controller sends
DMX data to the connected DMX device(s). The DMX data is always transmitted as a serial
data stream that is forwarded from one connected device to the next via the "DMX IN" and
"DMX OUT" connectors (XLR plug-type connectors) that are found on every DMX-capable
device, provided the maximum number of devices does not exceed 32 units. The last device
in the chain needs to be equipped with a terminator (terminating resistor).
DMX CONNECTION
DMX is the common "language" via which a very wide range of types and models of equipment from various manufacturers can
be connected with one another and controlled via a central controller, provided that all of the devices and the controller are DMX
compatible. For optimum data transmission, it is necessary to keep the connecting cables between the individual devices as short as
possible. The order in which the devices are integrated in the DMX network has no influence on the addresses. Thus the device with
the DMX address 1 can be located at any position in the (serial) DMX chain: at the beginning, at the end or somewhere in the middle.
If the DMX address 1 is assigned to a device, the controller "knows" that it should send all data allocated to address 1 to this device
regardless of its position in the DMX network.
SERIAL CONNECTION OF MULTIPLE LIGHTS
1. Connect the male XLR connector (3-pin or 5-pin) of the DMX cable to the DMX output (female XLR socket) of the first DMX device
(e.g. DMX-Controller).
2. Connect the female 3-pin XLR connector of the DMX cable connected to the first projector to the DMX input (male 3-pin socket)
of the next DMX device. In the same way, connect the DMX output of this device to the DMX input of the next device and repeat until
all devices have been connected. Please note that as a rule, DMX devices are connected in series and connections cannot be shared
without active splitters. The maximum number of DMX devices in a DMX chain should not exceed 32 units.
The Adam Hall 3 STAR, 4 STAR, and 5 STAR product ranges include an extensive selection of suitable cables.
8
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
DMX CABLES

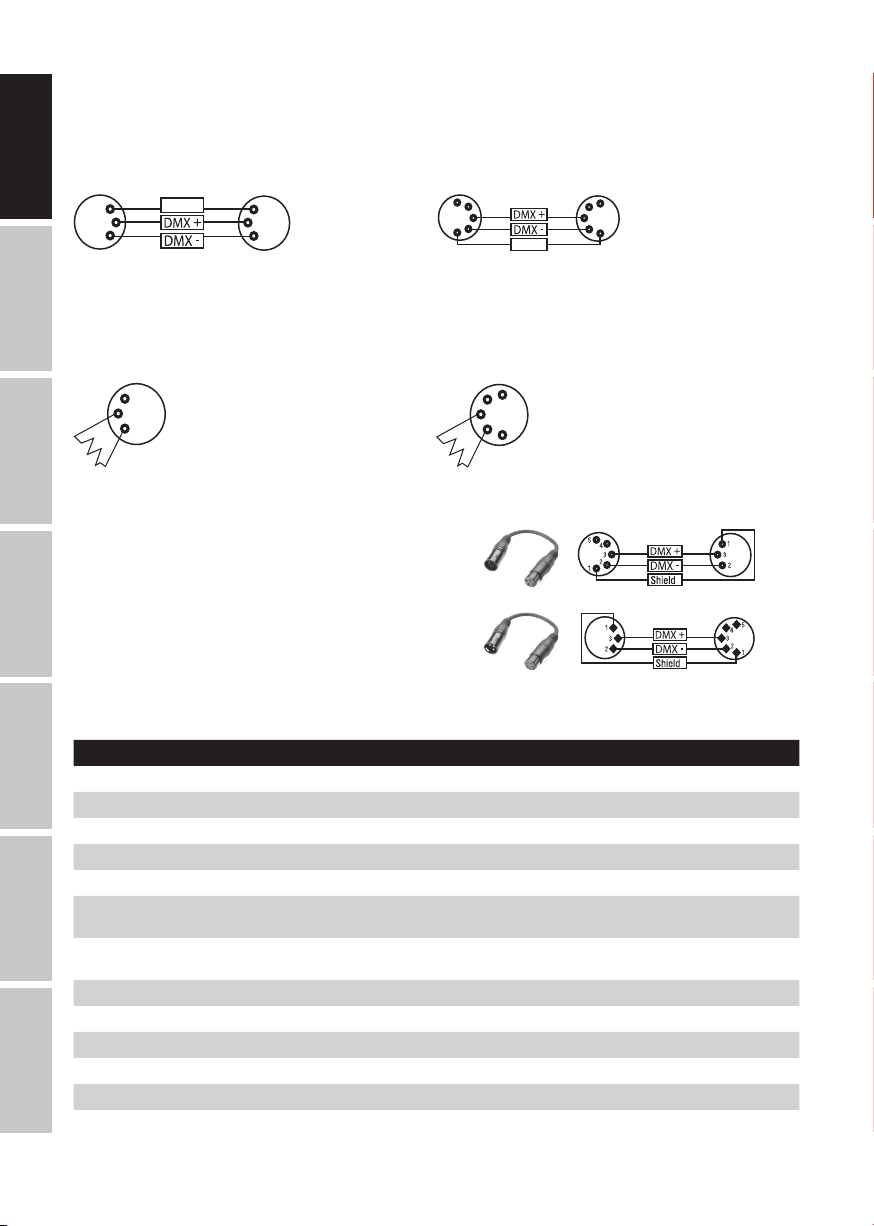

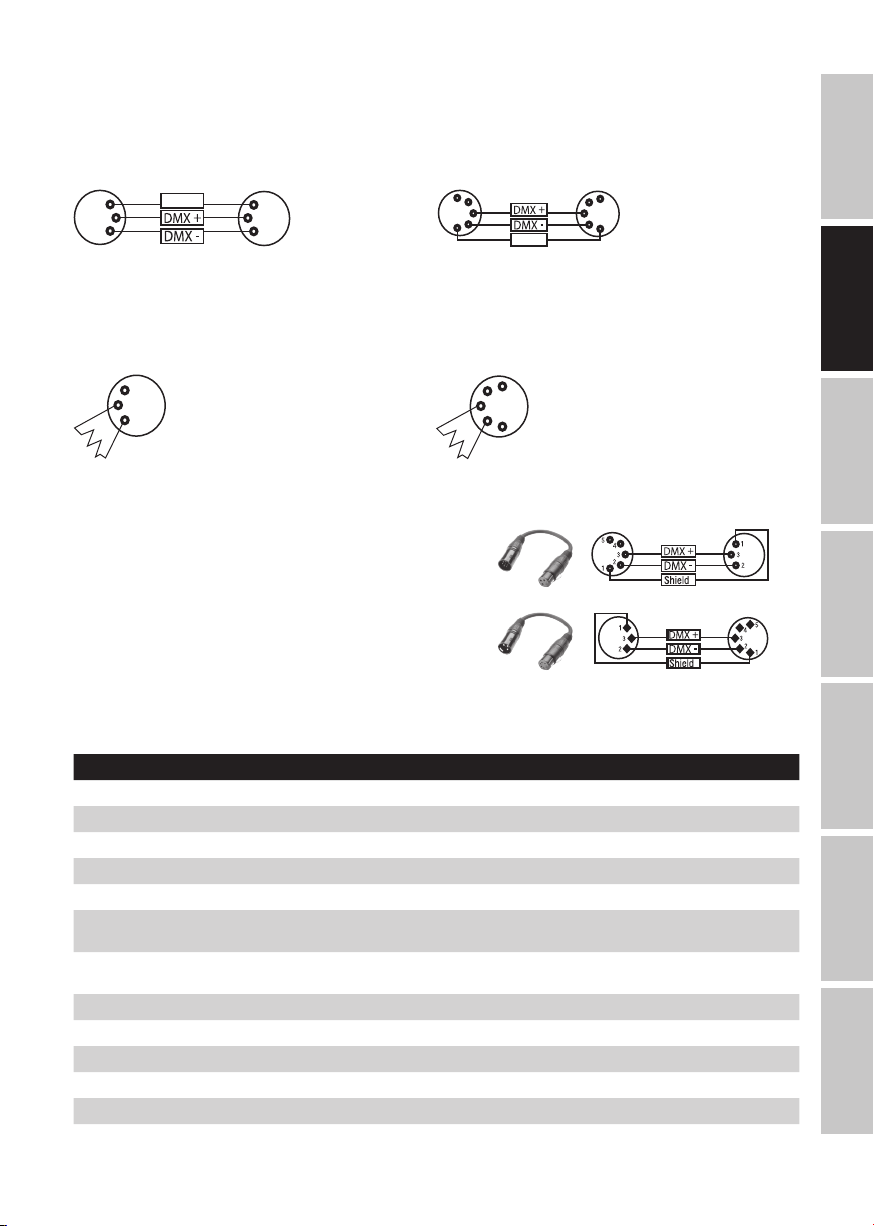

When fabricating your own cables, always observe the illustrations on this page. Never connect the shielding of the cable to the ground
contact of the plug, and always make certain that the shielding does not come into contact with the housing of the XLR plug. If the shielding
is connected to the ground, this can lead to short-circuiting and system malfunctions.
Pin Assignment
DMX cable with 3-pin XLR connectors: DMX cable with 5-pin XLR connectors (pin 4 and 5 are not used):
Shield
2
3
1
2
3
1
123
4
5
1
2
345
Shield
DMX TERMINATORS (TERMINATING RESISTORS)
To prevent system errors, the last device in a DMX chain needs to be equipped with a terminating resistor (120 ohm, 1/4 Watt).
3-pin XLR connector with a terminating resistor: K3DMXT3
5-pin XLR connector with a terminating resistor: K3DMXT5
Pin Assignment
3-pin XLR connector: 5-pin XLR connector:
2
3
1
1
2
345
DMX ADAPTER
The combination of DMX devices with 3-pin connectors and DMX devices with 5-pin connectors in a DMX chain is possible with suitable
adapters.
Pin Assignment
DMX Adapter 5-pin XLR male to 3-pin XLR female: K3DGF0020
Pins 4 and 5 are not used.
Pin Assignment
DMX Adapter 3-pin XLR male to 5-pin XLR female: K3DHM0020
Pins 4 and 5 are not used.
TECHNICAL SPECIFICATIONS
Item number: CLIA2000PRO
Product type: Wind machine
Maximum air flow: 56 m³/min.
Air speed: 12 m/s
Fan speed: 440-2500 U/min
Fan diameter: 310 mm
DMX input: 3-pin XLR male
5-pin XLR male
DMX output: 3-pin XLR female
5-pin XLR female
DMX mode: 1-channel
DMX functions: Fan control
Standalone functions: Fan control
Controller: DMX512, RF remote control
Control elements: START/STOP (MODE), UP, DOWN (backlit)
Display elements: 3-digit LED display
9
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
Operating voltage: 230V AC / 50Hz
Power consumption: 250W
Power supply connection: Permanently connected power cable with CEE 7/7 power plug
Fuse: T3.15AL / 250V (5 x 20 mm)
Ambient temperature in operation: 0°C - 40°C
Relative humidity: < 85%, non-condensing
Housing material: Metal
Housing color: Black
Dimensions (Ø x H, with stand): 385 x 515mm
Weight: 8.6kg
Additional features: Handle, adjustable base included
MANUFACTURER´S DECLARATIONS
MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY
You can find our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTU-
RERS-DECLARATIONS_CAMEO.pdf. To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1,
CORRECT DISPOSAL OF THIS PRODUCT
(valid in the European Union and other European countries with a differentiated waste collection system)
This symbol on the product, or on its documents indicates that the device may not be treated as household waste. This is to avoid
environmental damage or personal injury due to uncontrolled waste disposal. Please dispose of this product separately from other waste
and have it recycled to promote sustainable economic activity. Household users should contact either the retailer where they purchased
this product, or their local government office, for details on where and how they can recycle this item in an environmentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed
with other commercial waste for disposal.
CE Compliance
Adam Hall GmbH states that this product meets the following guidelines (where applicable):
R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017
Low voltage directive (2014/35/EU)
EMV directive (2014/30/EU)
RoHS (2011/65/EU)
The complete declaration of conformity can be found at www.adamhall.com.
10
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
DEUTSCH
SIE HABEN DIE RICHTIGE WAHL GETROFFEN!
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr-
leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen
können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher,
dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht
herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen
Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von
Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie
das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse
wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden
verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät
anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt).
Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und
Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
BEI GERÄTEN MIT NETZANSCHLUSS:
22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter
angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport).
Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf
dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die
Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie-
ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter
und der Gerätebuchse nicht geknickt werden.
26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie
das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und
Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals
mit nassen Händen.
27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung
wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt
werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso-
nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen
(Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung),
um Überhitzung und Fehlfunktionen zu vermeiden.
11
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.
35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen
die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können
Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die
gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie
darauf, Netzleitungen so kurz wie möglich zu halten.
ACHTUNG
Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht.
Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden
können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal
durchführen.
Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen
elektrischen Schlag verursachen können.
Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.
Warnung! Dieses Symbol kennzeichnet heiße Oberflächen.Während des Betriebs können bestimmte Teile des Gehäuses heiß
werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.
EINFÜHRUNG
INSTANT AIR PRO
CLIA2000PRO
STEUERUNGSFUNKTIONEN
1-Kanal DMX-Steuerung
Manueller Betrieb
Funk-Fernbedienung
EIGENSCHAFTEN
Professionelle Windmaschine. Robustes Metallgehäuse. Verstellbarer Standfuß. DMX-512-Steuerung. Manueller Betrieb. Steuerung per
Funk-Fernbedienung. 3-Pol und 5-Pol DMX IN und OUT. Betriebsspannung 230V AC. Leistungsaufnahme 250W.
VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF WINDMASCHINEN!
1. Niemals durch die Schutzgitter greifen, Verletzungsgefahr!
2. Stecken Sie niemals Gegenstände durch die Schutzgitter!
3. Besondere Vorsicht gilt bei Personen mit Langhaarfrisur, lange Haare können angesogen werden und sich im Ventilator
verfangen, schwere Verletzungen können die Folge sein! Sorgen Sie dafür, dass sich Personen mit Langhaarfrisur nicht in
unmittelbarer Nähe des Geräts aufhalten können!
4. Achten Sie darauf, dass Luft frei angesaugt werden kann.
5. Stellen Sie sicher, dass Staub, Sand, Papier, Kleidungsstücke, o.ä. nicht angesaugt werden können.
12
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
75
6
341
2
1POWER IN
Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker.
2FUSE
Sicherungshalter mit Sicherung. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs
und mit gleichen Werten entsprechend des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein
autorisiertes Servicezentrum.
3DMX IN / OUT
3-Pol XLR-Buchsen (männlich = IN/ weiblich = OUT) zum Anschließen eines DMX-Kontrollgeräts und Weiterleiten des DMX-Steuersignals.
4DMX IN / OUT
5-Pol XLR-Buchsen (männlich = IN / weiblich = OUT) zum Anschließen eines DMX-Kontrollgeräts und Weiterleiten des DMX-Steuersignals.
5LED DISPLAY
Das dreistellige LED-Display zeigt die DMX-Adresse und die Menüpunkte für die manuelle Steuerung an.
6BEDIENTASTEN
START/STOP (MODE): Starten und stoppen der manuellen Betriebsart.Aktivierung und Deaktivierung der Steuerung per Funk-Fernbedienung.
UP und DOWN: DMX-Adresse einstellen.
13
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
7SPEED
Drehregler zum Einstellen der Gebläsegeschwindigkeit in der manuellen Betriebsart und bei Steuerung über Fernbedienung.
BEDIENUNG
Nach dem Anschließen an das Stromnetz ist das Gerät sofort betriebsbereit. Die Bedientasten verfügen über eine Beleuchtung, welche beim
Betätigen einer der Tasten automatisch eingeschaltet und nach circa 15 Sekunden ohne Betätigen der Bedientasten automatisch
abgeschaltet wird. Liegt am Gerät ein DMX-Signal an, wird zwangsweise die DMX-Betriebsart aktiviert. ACHTUNG: Niemals durch die
Schutzgitter greifen, Verletzungsgefahr! Stecken Sie niemals Gegenstände durch die Schutzgitter! Besondere Vorsicht gilt bei Personen mit
Langhaarfrisur, lange Haare können angesogen werden und sich im Ventilator verfangen, schwere Verletzungen können die Folge sein!
DMX-STARTADRESSE EINSTELLEN
Beenden Sie ggf. die manuelle Betriebsart, indem Sie die Taste START/STOP (MODE) drücken. Liegt kein DMX-Signal an, werden nun im
Display 3 Minuszeichen angezeigt, liegt ein Signal an, die DMX-Adresse. Stellen Sie die gewünschte DMX-Adresse mit Hilfe der Tasten UP
und DOWN ein (001 - 512, Taste gedrückt halten, für schnelle Wertänderung). Die synchrone Ansteuerung mehrerer Geräte des gleichen
Modells durch ein DMX-Steuergerät (z.B. DMX-Pult) erreichen Sie, indem Sie die Geräte auf die identische DMX-Startadresse einstellen und
mit Hilfe von DMX-Kabeln verbinden. Die DMX-Tabelle mit der Kanalbelegung finden Sie in dieser Anleitung unter DMX STEUERUNG.
MANUELLER BETRIEB
Liegt ein DMX-Signal am Gerät an, ist der manuelle Betrieb nicht möglich, trennen Sie daher das Gerät von einem DMX-Verbund. Nutzen Sie
nun die START/STOP-Taste um die manuelle Betriebsart zu aktivieren (kurz drücken). Die Gebläsegeschwindigkeit ändern Sie mit Hilfe des
Drehreglers Nr. 7 von 1 bis 99 (Linksanschlag = minimale Geschwindigkeit, Rechtsanschlag = maximale Geschwindigkeit). Zum Beenden
der manuellen Betriebsart drücken Sie wiederum die Taste START/STOP kurz.
STEUERUNG PER FUNK-FERNBEDIENUNG
Trennen Sie die Windmaschine von einem DMX-Verbund. Drücken und halten Sie die Taste START/STOP (MODE) für die Dauer von circa 5
Sekunden, um die Steuerung per Fernbedienung zu aktivieren (Punkt zwischen 1. und 2. Stelle des Displays leuchtet).
Die mitgelieferte Funk-Fernbedienung (433MHz) verfügt über eine verschiebbare Abdeckung, damit die Bedientasten vor versehentlicher
Betätigung geschützt werden können. Schieben Sie die Schutzabdeckung zu diesem Zweck nach oben über die Bedientasten. Schieben Sie
die Schutzabdeckung nach unten bis zum Anschlag, um die Bedientasten freizugeben und die Windmaschine mit Hilfe der
Funk-Fernbedienung zu steuern. Die LED im Bedienfeld leuchtet auf, sobald eine der Bedientasten betätigt wird. Leuchtet die LED beim
Betätigen nicht, muss die interne Batterie ausgetauscht werden, entfernen Sie hierfür die drei Schrauben auf der Rückseite der
Fernbedienung (Batterietyp: 27A, 12V). Deaktivieren Sie die Steuerung über die Fernbedienung, indem Sie abermals die Taste START/STOP
(MODE) drücken und für die Dauer von circa 5 Sekunden halten (Punkt zwischen 1. und 2. Stelle des Display erlischt).
Bedientasten
A- Ventilator starten
B- Ventilator stoppen
C- Drehzahl erhöhen
D- Drehzahl verringern
14
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
AUFSTELLUNG
Dank des stabilen Standbügels und der vormontierten Gummifüße kann die Windmaschine an einer geeigneten Stelle auf eine ebene Fläche
gestellt werden. Die Verstellung der Abstrahlrichtung auf vertikaler Ebene erfolgt mit Hilfe der beiden seitlich angebrachten Flügelschrauben.
DMX TECHNIK
DMX-512
DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für
die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller
sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung
erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen
DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen
Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht
überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu
bestücken.
DMX-VERBINDUNG:
DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller
miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-
kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so
kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die
Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am
Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle
der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.
SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER
1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse)
des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang
(männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem
DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und
die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32
nicht überschreiten.
Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.
15
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
DMX-KABEL:
Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung
des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in
Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.
Steckerbelegung:
DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):
Shield
2
3
1
2
3
1
123
4
5
1
2
345
Shield
DMX-ABSCHLUSSSTECKER (TERMINATOR):
Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).
3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3
5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5
Steckerbelegung:
3-Pol XLR-Stecker: 5-Pol XLR-Stecker:
2
3
1
1
2
345
DMX-ADAPTER:
Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von
Adaptern ebenso möglich.
Steckerbelegung
DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020
Pin 4 und 5 sind nicht belegt.
Steckerbelegung
DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020
Pin 4 und 5 sind nicht belegt.
TECHNISCHE DATEN
Artikelnummer: CLIA2000PRO
Produktart: Windmaschine
Maximaler Luftdurchsatz: 56m³/min.
Luftgeschwindigkeit: 12 m/s
Lüfter Drehzahl: 440-2500 U/min
Lüfterdurchmesser: 310mm
DMX-Eingang: 3-Pol XLR männlich
5-Pol XLR männlich
DMX-Ausgang: 3-Pol XLR weiblich
5-Pol XLR weiblich
DMX-Modus: 1-Kanal
DMX Funktionen: Gebläsesteuerung
Standalone Funktionen: Gebläsesteuerung
Steuerung: DMX512, Funk-Fernbedienung
Bedienelemente: START/STOP (MODE), UP, DOWN (beleuchtet)
Anzeigeelemente: 3-stelliges LED-Display
16
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
HERSTELLERERKLÄRUNGEN
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-
TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1,
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder
dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen
Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen
Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als
Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen
die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen
Abfällen entsorgt werden.
CE-Konformität
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):
R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.
Betriebsspannung: 230V AC / 50Hz
Leistungsaufnahme: 250W
Stromversorgungsanschluss: fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker
Sicherung: T3,15AL / 250V (5 x 20 mm)
Umgebungstemparatur in Betrieb: 0°C - 40°C
Relative Luftfeuchtigkeit: < 85%, nicht kondensierend
Gehäusematerial: Metall
Gehäusefarbe: schwarz
Abmessungen (Ø x H, mit Standfuß): 385 x 515mm
Gewicht: 8,6kg
Weitere Eigenschaften: Tragegriff, verstellbarer Standfuß inklusive
17
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
FRANCAIS
Vous avez fait le bon choix!
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement
sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon
optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.
MESURES PRÉVENTIVES
1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.
5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l‘appareil est utilisé en installation fixe. Assu-
rez-vous que les fixations murales ont été montées correctement, et qu‘elles sont sécurisées.Vérifiez que l‘appareil est installé en toute
sécurité, et qu‘il ne peut pas tomber.
7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez
que l‘appareil est installé de façon à bénéficier en permanence d‘un refroidissement efficace et qu‘il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l‘appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d‘aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins
qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne
mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifiez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.
14. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modifier.
16. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, afin d‘éviter tout dommage ou accident, par exemple quel-
qu‘un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de
quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne
doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de
l‘appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.
APPAREILS RELIÉS AU SECTEUR :
22. ATTENTION : Si le câble de l‘appareil est muni d‘un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la
mise à la terre d‘un appareil.
23. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humi-
dité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce.
24. Avant de relier l‘appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspon-
dent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise
murale qu‘après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du
bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil
(ou de son adaptateur secteur) et de la prise murale.
26. Lors du branchement de l‘appareil, vérifiez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de
la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez
toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou
l‘adaptateur secteur avec des mains mouillées.
27. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée,
veuillez consulter un centre de réparations agréé.
29. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.
30. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le
cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de
chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
31. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période.
32. L‘appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).
33. Poussière et autres dépôts à l‘intérieur de l‘appareil sont susceptibles de l‘endommager. Si les conditions environnementales sont diffi-
ciles (présence de poussière, de nicotine, de gouttelettes d‘eau...), il est recommandé de le confier à un personnel spécialisé pour entretien
et nettoyage (non pris en charge par la garantie), afin d‘éviter toute surchauffe et défaillance.
34. Respectez une distance minimale de 0,5m par rapport à des matériaux inflammables.
18
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
35. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale
de 1,5 mm². Dans l’Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles
secteur adaptés. De tels câbles permettent d’alimenter plusieurs appareils par renvoi secteur de l’un à l’autre, Power Out vers Power In. As-
surez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée
sur l’appareil. Essayez de maintenir les câbles secteur aussi courts que possible.
ATTENTION :
Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique.
L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. Ne
confiez l‘entretien et la réparation qu‘à un personnel qualifié.
Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d‘une flèche avertit l‘utilisateur de la présence
d‘une tension dangereuse à l‘intérieur de l‘appareil, tension susceptible de provoquer un choc électrique.
Le pictogramme en forme de triangle équilatéral renfermant un point d‘exclamation signale à l‘utilisateur la présence
d‘instructions importantes concernant l‘utilisation ou l‘entretien de l‘appareil.
ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l’appareil peuvent
devenir chaudes. Après utilisation, ne manipulez ou ne transportez l’appareil qu’au bout de 10 minutes de refroidissement.
ATTENTION! REMARQUES IMPORTANTES CONCERNANT LES MACHINES À VENT!
1. Ne jamais introduire les doigts à travers les grilles de protection, risque de blessure!
2. Ne jamais introduire d’objets à travers les grilles de protection!
3. Des précautions particulières doivent être prises par les personnes aux cheveux longs, ceux-ci pouvant être aspirés et s’en-
chevêtrer dans le ventilateur. De sérieuses blessures peuvent en résulter! Veiller à ce que les personnes aux cheveux longs ne
puissent pas se tenir à proximité immédiate de l’appareil!
4. Veiller à permettre l’aspiration dégagée d’air.
5. S’assurer que de la poussière, du sable, du papier, des vêtements et autres ne puissent pas être aspirés.
INTRODUCTION
INSTANT AIR PRO
CLIA2000PRO
FONCTIONS DE PILOTAGE
Pilotage DMX sur 1 canal
Pilotage manuel
Télécommande radio
CARACTÉRISTIQUES
Machine à vent professionnelle. Boîtier métallique robuste. Pied réglable. Pilotage DMX-512. Pilotage manuel. Pilotage par télécommande
radio. ENTRÉE et SORTIE DMX 3broches et 5broches. Tension de fonctionnement 230V CA. Puissance absorbée: 250W.
19
DMX DEUTSCHFRANCAIS
ESPAÑOL ENGLISH
ITALIANO POLSKI
75
6
341
2
RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE
1POWER IN (ENTRÉE D’ALIMENTATION)
Câble d’alimentation non amovible avec fiche d’alimentation CEE7/7.
2FUSE (fusible)
Porte-fusible avec fusible. REMARQUE IMPORTANTE: Remplacer le fusible exclusivement par un fusible neuf de même type et du même calibre
(cf. valeurs figurant sur le panneau arrière de l’appareil)! Si le fusible saute de façon récurrente, contacter un centre de réparation agréé.
3DMX IN/OUT (entrée/sortie DMX)
Connecteurs XLR à 3broches (mâle = IN / femelle = OUT) pour le raccordement d’un contrôleur DMX et le renvoi du signal de commande DMX.
4DMX IN/OUT (entrée/sortie DMX)
Connecteurs XLR à 5broches (mâle = IN/ femelle = OUT) pour le raccordement d’un contrôleur DMX et le renvoi du signal de commande DMX.
5AFFICHEUR À LED
L’afficheur à LED à trois caractères indique l’adresse DMX et les options de menu pour la commande manuelle.
6TOUCHES DE COMMANDE
START/STOP (MODE): Démarre et arrête le mode de fonctionnement manuel.Activation et désactivation du pilotage par télécommande radio.
UP et DOWN: Réglage de l’adresse DMX.
20
DMX
ITALIANO
POLSKI
ESPAÑOL
FRANCAIS
DEUTSCHENGLISH
7SPEED
Potentiomètre de réglage de la vitesse du souffleur en mode de fonctionnement manuel et pour le pilotage par télécommande.
COMMANDE
Une fois branché sur le réseau électrique, l’appareil est immédiatement opérationnel. Les touches de commande sont dotées d’un éclairage
qui s’allume automatique lorsqu’une touche est actionnée puis s’éteint automatiquement après environ 15 secondes sans pression des
touches de commande. Si un signal DMX est présent, le mode de fonctionnement DMX est obligatoirement activé. ATTENTION: Ne jamais
introduire les doigts à travers les grilles de protection, risque de blessure! Ne jamais introduire d’objets à travers les grilles de protection!
Des précautions particulières doivent être prises par les personnes aux cheveux longs, ceux-ci pouvant être aspirés et s’enchevêtrer dans le
ventilateur. De sérieuses blessures peuvent en résulter!
CONFIGURATION DE L’ADRESSE DE DÉPART DMX
Arrêter si nécessaire le mode de fonctionnement manuel en appuyant sur la touche START/STOP (MODE). En l’absence de signal DMX, 3
signes moins apparaissent sur l’afficheur, en présence de signal DMX, l’adresse DMX est indiquée. Régler ensuite l’adresse DMX désirée à
l’aide des touches UP et DOWN (001 - 512, maintenir la touche enfoncée pour faire défiler la valeur rapidement). Pour un pilotage synchrone
de plusieurs appareils de modèle identique via un contrôleur DMX (pupitreDMX, par ex.), sélectionner la même adresse de départ DMX pour
les appareils, puis les raccorder à l’aide des câbles DMX.Vous trouverez le tableau d’affectation des canaux correspondant aux différents
modes DMX à la section PILOTAGE EN MODE DMX de ce manuel.
PIOTAGE MANUEL
En présence d’un signal DMX sur l’appareil, le mode manuel n’est pas possible. Séparer donc l’appareil d’un raccordement DMX. Utiliser
la touche START/STOP pour activer le mode de fonctionnement manuel (pression brève). Modifier la vitesse du souffleur de 1 à 99 à l’aide
du potentiomètre n° 7 (butée gauche = vitesse minimale, butée droite = vitesse maximale). Pour mettre fin au mode de fonctionnement
manuel, appuyer à nouveau brièvement sur la touche START/STOP.
PILOTAGE PAR TÉLÉCOMMANDE RADIO
Séparer la machine à vent d’un raccordement DMX. Appuyer sur la touche START/STOP (MODE) et la maintenir enfoncée pendant environ 5
secondes pour activer le pilotage par télécommande (Le point entre le 1er et le 2e caractère de l’afficheur s’allume). La télécommande radio
fournie (433MHz) dispose d’un couvercle coulissant servant à protéger les touches de commande d’un actionnement involontaire. Pour cela,
faire coulisser le couvercle de protection vers le haut pour recouvrir les touches de commande. Faire coulisser le couvercle de protection
vers le bas jusqu’en butée pour dégager les touches de commande et piloter la machine à vent à l’aide de la télécommande radio. La LED
du panneau de commande s’allume dès que l’une des touches de commande est actionnée. Si la LED ne s’allume pas lorsqu’une touche
est appuyée, remplacer la pile située à l’intérieur. Pour cela, retirer les trois vis au dos de la télécommande (type de pile: 27A, 12V).
Désactiver la commande à l’aide de la télécommande en appuyant encore une fois sur la touche START/STOP (MODE) pendant environ 5
secondes (Le point entre le 1er et le 2e caractère de l’afficheur s’éteint).
Touches de commande
A- Démarrer le ventilateur
B- Arrêter le ventilateur
C- Augmenter le régime
D- Abaisser le régime
Table of contents
Languages:
