Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieses Canton Car-Audio-Systems entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit Ihren hohen Anspruch an Klang und Verarbeitungsqualität bewie- sen. Auch wenn der Einbau dieser Lautsprecher recht unkompliziert ist, empfehlen wir Ihnen, kurz Ihre Aufmerksamkeit dieser Bedienungsanleitung zu widmen. Wir erklären Ihnen hier scheinbar komplizierte Zusammenhänge auf einfache Art und Weise. So erfahren Sie, wie Sie Ihr neues Canton Car-Audio-System im Fahrzeug einbauen und anschließen. Viel Spaß und Freude mit Ihren Canton Lautsprechern wünscht Ihr Canton Team. Inhalt
•Allgemeine Betriebshinweise •Einbauhinweise •Einbau der Lautsprecher •Anschluss der Frequenzweichen •Garantiebedingungen

Allgemeine Betriebshinweise Canton Car-Audio-Systeme sind speziell für den Einsatz im Fahrzeug konzipiert und für diesen Anwendungsbereich abgestimmt. Um möglichst lange Freude an Ihren Canton Lautsprechern zu haben, beachten Sie bitte folgendes: Schützen Sie die Lautsprecher vor Spritzwasser oder vor Beschädigungen beim Einbau, – z.B. durch Karosserieteile oder bewegliche Teile im Fahrzeug. Verstärker Canton Lautsprecher sind für den Betrieb an Verstärkern geeignet, selbst wenn die Ausgangsleistung dieser Komponenten höher ist als die in den technischen Daten des Canton-Lautsprechers angegebene Belastbarkeit. Tatsächlich geht die Gefahr für den Lautsprecher eher von leistungsschwachen Verstärkern aus, da sie bei dem Versuch, durch Aufdrehen von Lautstärke- und Klangreglern mehr Schalldruck zu erzeugen, übersteuert werden und durch sogenanntes „Clipping“ Verzerrungen erzeugen, die insbesondere die Hochtöner der Systeme zerstören können. Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen – und drehen Sie gegebenenfalls direkt leiser. Vermeiden Sie eine Überlastung der Lautsprecher durch falsch ausgelegte oder übersteuerte bzw. falsch eingestellte Verstärker. Zubehör Durch die Verwendung des Originalzubehörs wird die Montage der Systeme erleichtert. Im Lieferumfang befinden sich Schrauben, Kabelschuhe und Befestigungsmaterialien zur leichteren Installation der Lautsprecher. Zusätzlich sind den Komponen- ten-Systeme verschiedene Montage-Adapter für die Hochtöner beigelegt. Beachten Sie die beigefügte Zubehörliste.

Deutsch English
Einbauhinweise Sollten Sie den Einbau des Lautsprechersystems nicht durch eine Fachwerkstatt vornehmen lassen, empfiehlt es sich, die folgenden allgemeinen Einbauhinweise zu beachten. Sicherheit Entfernen Sie zunächst den Minus-Pol von der Fahrzeugbatterie. Polung Achten Sie bei der Verkabelung der Systeme unbedingt auf die richtige Polung. Als „+“ Ader wird generell das
markierte Kabel verwendet, als „-“ Ader das neutrale Kabel. Grundsätzlich ist bei Canton Lautsprechern der breite Anschlusskontakt der Plus-Pol und der schmale Kontakt der Minus Pol. Bei allen Frequenzweichen ist die Polung der Anschlüsse auf dem Gehäuse entsprechend gekennzeichnet.
Kabel Als Lautsprecherkabel empfiehlt sich ein hochwertiges Kabel mit einem Kabelquerschnitt ab 1,5mm². Bedenken
Sie, dass je nach Montageort der Weiche recht lange Wegstrecken zu überbrücken sind. Lautsprecherkabel sollten nie ungeschützt über Kanten oder scharfe Karosserieteile geführt werden.
Einbau Verwenden Sie zur Befestigung und zum Anschluss der Lautsprecher das mitgelieferte Montagematerial und die
beigelegten Kabelschuhe.
Achtung Beachten Sie bei der Installation und dem Betrieb der Lautsprecher die Sicherheitsbestimmungen über tragende
Karosserieteile, die Bestimmungen der StVZO sowie die Vorschriften der Fahrzeughersteller.

Einbau der Lautsprecher Wählen Sie den optimalen Einbauort für das Lautsprechersystem. Überprüfen Sie anhand der im Datenblatt angegebenen Abmessungen den möglichen Einbauort im Fahrzeug auf seine Passgenauigkeit. Achten Sie darauf, dass die Lautsprecher keine beweglichen Teile (Türöffner, Fensterheber, Heckklappenmechanik etc.) berühren oder deren Funktion beeinträchtigen. Einbau in Originaleinbauplätzen Wird ein Canton 2-Wege System in den Originaleinbauplätzen der Türen installiert, kann nach dem Entfernen der Türverkleidung und dem Ausbau des Originallautsprechers, wenn vorhanden, der Woofer montiert werden. Informieren Sie sich im Vorfeld, ob Sie eventuell einen fahrzeugspezifischen Einbauadapter benötigen. Einbau auf der Heckablage Zeichnen Sie zunächst, mittels einer Einbauschablone, die benötigten Bohrungen sowie Ausschnitte an und schneiden diese danach aus ihrer Heckablage aus. Entfernen Sie die Blenden und Gitter von dem Lautsprecher. Schließen Sie die Kabel, unter der Beachtung der richtigen Polung an die Lautsprecher an. Platzieren Sie die Blende mit dem Lautsprecher über den Bohrlöchern in der Montagefläche und verschrauben Sie diese. Befestigen Sie die beiliegenden, selbstklebenden Filzstreifen am Lautsprechergitter und setzen Sie dieses passgenau ein. Stabilität der Heckablage Bedenken Sie bitte, dass die Heckablage durch die Installation der Lautsprechersysteme nicht ihre Stabilität verliert, verstärken Sie ggf. die Montagefläche. Bei einigen Fahrzeugtypen kann der Austausch der Originalablage durch eine Span- oder MDF-Platte bzw. eines Soundboards von Vorteil sein.

Deutsch English

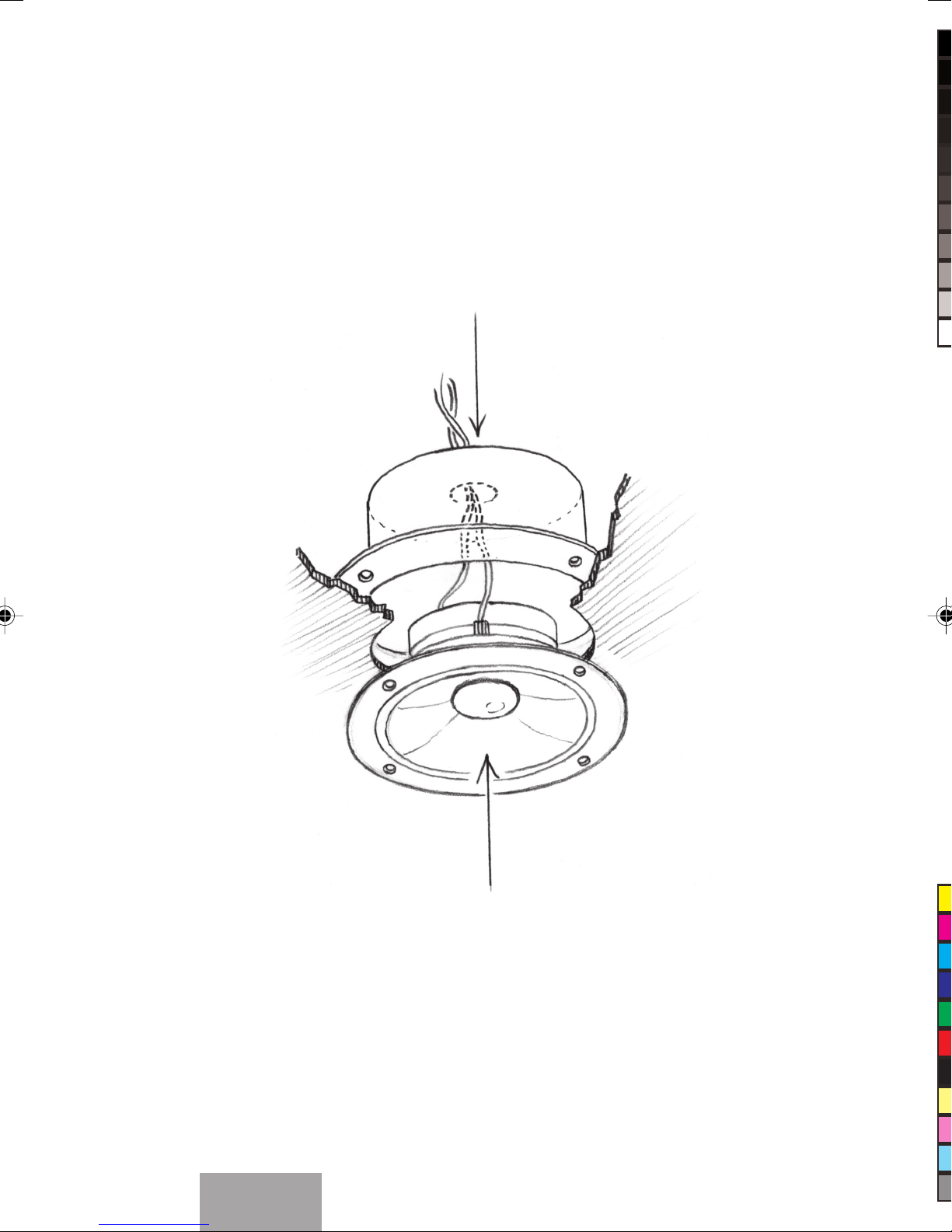

Montage des separaten Gehäuses für den Mitteltöner (nur 3-Wege System) Führen Sie die Anschlusskabel des Mitteltöners durch die Öffnung des separaten Gehäuses. Benutzen Sie das beigefügte Dämmmaterial zur Dämpfung des Mitteltongehäuses und dichten Sie die Kabelführung mit Silikon o.ä. ab. (Abb. 1) Montage des Mitteltöners Montage der Hochtöner Verschiedene mitgelieferte Adapter ermöglichen einen individuellen und akustisch optimalen Einbau der Hochtöner. Eine Installation auf dem Armaturenbrett, im Spiegeldreieck oder auf der Heckablage kann mit diesen Adaptern realisiert werden. Die Anzahl und Art der im Lieferumfang befindlichen Adapter in der Verpackung, ist aus der beigefügten Liste zu ersehen.

Beispiele für mitgelieferte Montageadapter
Aufbauring Einbauring Aufbaugehäuse
Anpassung des Hochtonpegels Die integrierte Hochtonanpassung der Frequenzweichen bietet die Möglichkeit, den Hochtonpegel an Hörgeschmack und Einbauposition anzupassen. Eine neutrale Wiedergabe erzielen Sie über die Einstellung „0“. Eine Anhebung bzw. Absenkung des Pegels erreichen Sie über einen Umschalter innerhalb der Weiche oder über die Änderung des „+“ Anschlusses am Hochtonterminal. Lassen Sie Ihr Gehör über die optimale Einstellung des Hochtonpegels entscheiden. Räumlichkeit - Klangtest Nachdem Sie das System installiert und in der Funktion getestet haben können Sie bei ausgeschalteter Anlage die Polung der Hochtöner (+ und -) einmal vertauschen. Dieses „Verpolen“ beider Hochtöner kann je nach Einbausituation und Einbauort zu einer besseren räumlichen Abbildung führen. Testen Sie Ihre Anlage und wählen Sie die bessere klangliche Variante aus.

Deutsch English
Anschluss der Frequenzweichen Generell empfiehlt es sich, die Frequenzweichen in der Nähe der eingebauten Lautsprecher zu befestigen. Sie vermeiden dadurch Klangeinbußen durch lange Kabelwege. Zur Verbindung der Lautsprecherkabel mit der externen Frequenzweiche lösen Sie die Schraubanschlüsse an der Frequenzweiche und schieben die Kabelenden in die frei gewordenen Öffnungen. Ziehen Sie die Schraub- anschlüsse wieder fest. Die Kabelweichen der Koaxialsysteme werden an die passenden Anschlüsse am Lautsprecher aufgesteckt, das Autoradio oder der Verstärker wird am Eingang der Weiche angeschlossen. Achten Sie beim Anschluss auf die richtige Polarität – lesen Sie zusätzlich den Abschnitt Räumlichkeit - Klangtest

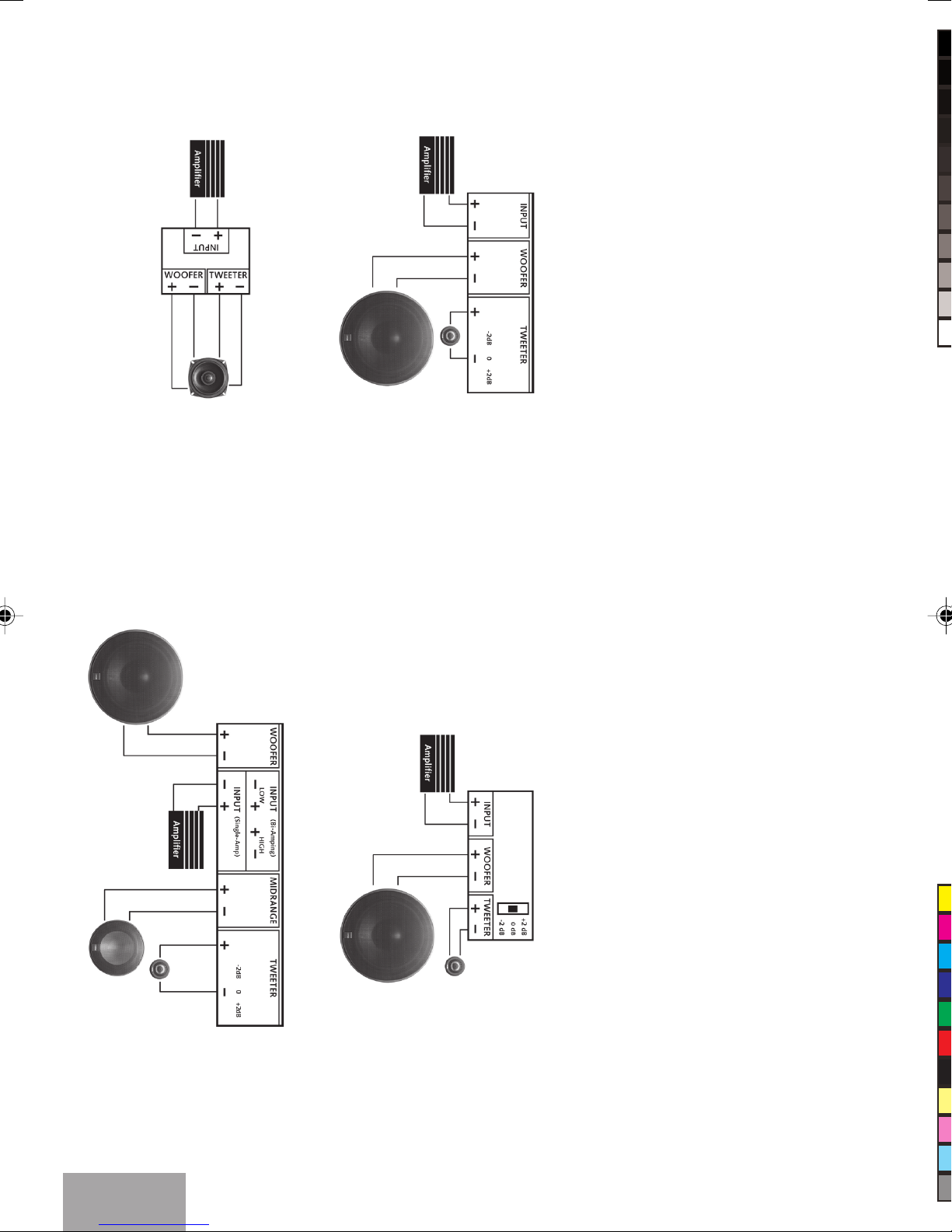

Anschlussbeispiel 2 Wege Systeme Anschlussbeispiel 2 Wege Systeme Anschlussbeispiel Koaxial Systeme Anschlussbeispiel 3 Wege Systeme

Bi – Wiring / Bi – Amping – Betrieb (nur 3-Wege System) Die Frequenzweiche dieses Systems erlaubt einen Bi-Wiring / Bi-Amping-Betrieb, bei dem ein separates Ansteuern des Bass- und Mittel-Hochtonbereiches mit getrennten Verstärkern möglich ist. Achtung: Möchten Sie das Lautsprechersystem in diesen Bi-Wiring / Bi-Amping-Betrieb einsetzen, müssen Sie das Gehäuse der Frequenzweiche öffnen. Entfernen Sie auf der Platine die beiden Brücken zwischen den Punkten 3604 und 3605.

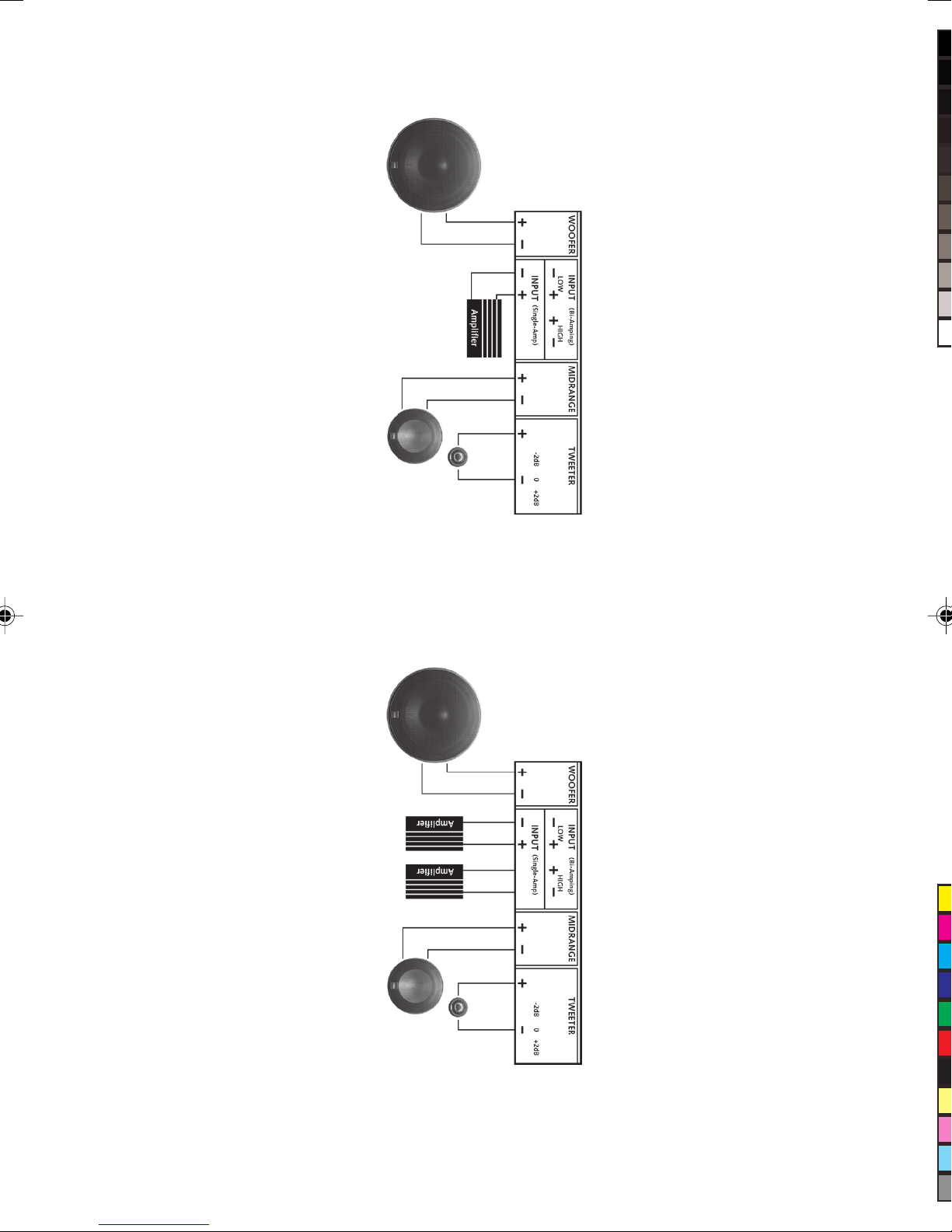

Anschlussschema mit einem Verstärker Anschlussschema für Bi-Amping
Garantiebedingungen Canton gewährt auf alle Autolautsprecher zwei Jahre Vollgarantie. Vollgarantie bedeutet, dass im Reparaturfall die Kosten für Material, Arbeitszeit und den Rückversand gedeckt sind. Der Austausch von Bauteilen innerhalb der Garantiezeit verlängert nicht diesen Garantieanspruch. Schäden, welche durch unsachgemäßen Gebrauch entstanden sind, werden durch die Garantie nicht abgedeckt.
