Canvas DUNSMUIR 168-0051-0 User manual

ASSEMBLY INSTRUCTIONS
Toll free 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this
product. Keep this manual for future reference.

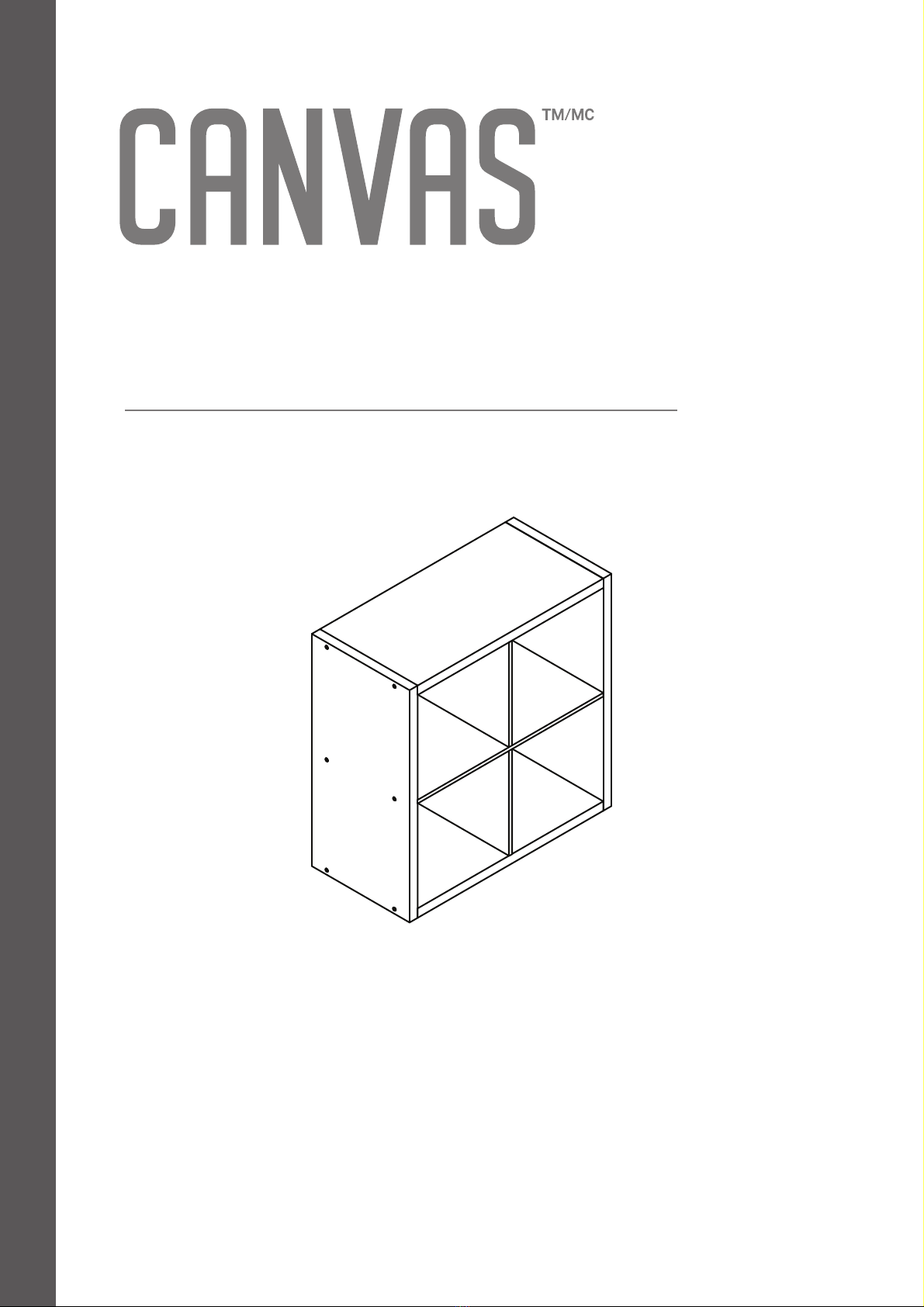

DUNSMUIR 4-CUBE ORGANIZER
MODEL NO. 168-0051-0

IMPORTED BY TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8
MADE IN CHINA

3
IMPORTANT SAFETY INSTRUCTIONS TABLE OF CONTENTS
IMPORTANT: Retain for future reference, and read carefully.
Death or serious injury may occur when children climb on storage or organizer
type furniture. A remote control or toys placed on the furniture may encourage a
child to climb on the furniture and as a result may tip over onto the child.
NEVER allow children to climb or play with this product.
NEVER place toys, food, remote, etc. on top of this product.
ALWAYS use either the safety hardware as instructed or other wall anchoring device.
Placing TVs on furniture that are not designed to support a television is hazardous,
which may result in injury or death.
This product is not designed to support a television.
Overloading shelves may result in furniture that can break or sag, or tip over which
may result in injury.
NEVER exceed the weight limits shown in the instructions.
Place the heavier items on lower shelves as far back from the front as possible.
Load the bottom surfaces first to avoid top-heavy furniture.
Moving furniture that is not designed to be moved or equipped with castors may
result in injury or damage to furniture or personal property.
ALWAYS unload shelves, starting with the top surfaces, before moving.
NEVER push or pull furniture on carpet. Have a friend help lift properly to
move and/or reposition it.
This unit must be positioned against wall.
Warning! To reduce the risk of serious injury, read the following safety
instructions before assembling and using this organizer.
Important Safety Instructions 3
Parts List 4
Assembly Preparation 5
Assembly 6-10
Cleaning and Maintenance 11
Technical Data 11
Warranty 12

4
PARTS LIST
A
B
1
C
4
L-wrench - 1
Wood dowel - 4
D
Shelf - 1
End - 2
Bottom - 1
Top - 1
MODEL NO. 168-0051-0
E
Upright - 2
Furniture Tipping Restraint Kit - 1
98
3
Applique card - 2
2
Long wood dowel - 2
5
Silver 3-5/16” hex head screw - 12

5
ASSEMBLY PREPARATION
Needed for Assembly:
CAUTION!
IMPORTANT: Please read and understand this manual before any assembly. Before beginning
assembly of product, make sure all parts are present. Compare parts with packaging contents
list. If any part is missing, or if you have any questions, contact the service centre at
1-888-670-6684 (toll free).
Place all parts from the box in a cleared area and position them on the floor in front of you.
Remove all packing materials and place them back into the box. Do not dispose of the packing
materials until assembly is complete. Read each step carefully before beginning any assembly
and make sure you understand each step. If you are missing a part, please call our toll-free
number for assistance 1-888-670-6684.
LET US HELP YOU!
DO NOT RETURN YOUR PRODUCT TO THE STORE. CALL US FIRST!
1-888-670-6684
If you have questions regarding your product, require warranty
assistance, or have damaged or missing parts, please call our customer
service toll-free helpline. Contact us for assistance, we’re here to help.
• Proper placement of your organizer is essential.
• Keep children away during assembly.
This product contains small parts which can be swallowed by children.
• Keep fingers away from the places where they can be pinched or trapped
• Do not attempt to assemble the organizer if any parts are missing.
1 person
Electric drill with 1/8" bit
(ONLY in indicated step)

6
ASSEMBLY
E D
MODEL NO. 168-0051-0
Step 1
Requires D, E, 1, 2
Insert four WOOD DOWELS (1) into one edge of the UPRIGHTS (E).
Insert two LONG WOOD DOWELS (2) into the holes in the SHELF (D).
Push the UPRIGHTS (E) onto the LONG WOOD DOWELS in the SHELF (D).
1 2
E
2
1
1

7
ASSEMBLY
B
A
Step 2
Requires A, B, 98
Open the FURNITURE TIPPING RESTRAINT KIT (98) and fasten the SAFETY STRAP
to the TOP (A). Use the provided SHORT SCREW.
Push the TOP (A) and BOTTOM (B) onto the WOOD DOWELS in the UPRIGHTS (E).
98
E
E
A
Use the SHORT SCREW
through the hole in
the strap and into the
surface of the TOP (A).
Meet Parts (A and B). These components
have been engineered to be lighter, stronger,
faster… well ok. Not technically faster. But
definitely makes for a sturdier Organizer.
SAFETY STRAP
The SAFETY STRAP
should be here.

8
ASSEMBLY
C
Step 3
Requires C, 4, 5
Fasten the END (C) to the TOP (A), BOTTOM (B), and SHELF (D). Use six SILVER
3-5/16” HEX HEAD SCREWS (5). Tighten with the L-WRENCH (4).
NOTE: You may want to start each SCREW a few turns before completely tightening
any of them.
MODEL NO. 168-0051-0
4
B
A
D
Surface with
larger holes
5
5

9
ASSEMBLY
Step 4
Requires C, 4, 5
Fasten the other END (C) to the TOP (A), BOTTOM (B), and SHELF (D). Use six
SILVER 3-5/16” FLAT HEAD SCREWS (5). Tighten with the L-WRENCH (4).
NOTE: You may want to start each SCREW a few turns before completely tightening
any of them.
4
C
B
A
D
Surface with
larger holes
5
5

10
ASSEMBLY
C
Step 5
Requires 3, 98
Carefully stand your unit upright.
Place your unit in its final location against a wall. Locate the centre of a stud in your
wall near your unit and mark it with a pencil. Next, drill a 1/8” hole on the mark and
into the stud in your wall.
Fasten the unit to the wall. Use the LONG SCREW through the other end of the strap
and into the 1/8” hole.
Peel the APPLIQUES from the APPLIQUE CARD (3) and stick them onto each SCREW head
in the ENDS (C).
This completes assembly. Clean with your favourite furniture polish or a damp cloth.
Wipe dry.
MODEL NO. 168-0051-0
Drill this hole into
a stud in your wall.
3 98
C
To cover screws
(12 used)
35 lbs (15.9 kg)
25 lbs (11.3 kg)
50 lbs (22.7 kg) total
Use the LONG SCREW
through this end of the
strap and into the 1/8” hole.
3
25 lbs (11.3 kg)

11
TECHNICAL DATA
CAUTION!
• Check all screws and nuts periodically for tightness, fastening them
again as required.
• This product is intended for domestic indoor use only
• The product should be placed on a flat horizontal surface.
• Arrange necessary manpower when assembling or moving the product.
• Do not push furniture, especially on a carpeted floor. Have someone help you
lift heavy items and set it in place.
CLEANING AND MAINTENANCE
• Clean with your favourite furniture polish or a damp cloth. Wipe dry.
Overall Dimensions (W x D x H) 77.7 x 37 x 77.8 cm
30 3/4 x 14 1/2 x 30 3/4”
Inner Shelf Dimensions (W x D x H) 34.3 x 36.8 x 34.3 cm
13 1/2 x 14 1/2 x 13 1/2”
Product Weight 14.66 kg
32 lb 3 oz

12
WARRANTY
This CANVAS™ product carries a one (1) year warranty against defects in workmanship and
materials. Trileaf Distribution agrees to replace the defective product free of charge within the
stated warranty period, when returned by the original purchaser with proof of purchase. This
product is not guaranteed against wear or breakage due to misuse and/or abuse.
1-YEAR LIMITED WARRANTY
MODEL NO. 168-0051-0

INSTRUCTIONS D’ASSEMBLAGE
Numéro sans frais : 1 888 670-6684
IMPORTANT: Veuillez lire attentivement le présent guide avant de commencer
l’assemblage de cet article. Conservez ce guide à titre de référence.
ÉTAGÈRE DE RANGEMENT
À 4 CUBES DUNSMUIR
N° DE MODÈLE 168-0051-0

IMPORTÉ PAR TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8
FABRIQUÉ AU CHINA

15
Avertissement! Pour réduire le risque de blessures graves, lisez les
consignes de sécurité suivantes avant d’assembler et d’utiliser cette
étagère de rangement.
CONSIGNES DE SÉCURITÉ IMPORTANTES TABLE DES MATIÈRES
IMPORTANT: Conservez ce guide à titre de référence et lisez-le attentivement.
Un accident entraînant des blessures graves ou mortelles peut survenir lorsqu’un enfant
grimpe sur un meuble de rangement. Une télécommande ou des jouets placés sur le
meuble pourraient inciter un enfant à grimper sur le meuble et le faire tomber sur lui.
Ne laissez JAMAIS un enfant grimper ou jouer sur ce meuble.
Ne placez JAMAIS des jouets, de la nourriture, une télécommande, etc. sur le dessus de
ce meuble.
Utilisez TOUJOURS le matériel de sécurité comme indiqué ou un autre appareil
d’ancrage mural.
Placer un téléviseur sur un meuble qui n’est pas conçu pour en soutenir un est
dangereux et peut causer des blessures ou la mort.
Cet article n’est pas conçu pour soutenir un téléviseur.
Des tablettes surchargées peuvent briser le meuble, causer un aaissement, ou le
faire tomber, ce qui peut entraîner des blessures.
Ne dépassez JAMAIS les limites de poids indiquées dans les instructions.
Placez les articles les plus lourds aussi profondément que possible à l’arrière
des tablettes inférieures.
Chargez les surfaces inférieures en premier pour éviter que le haut du meuble
soit trop lourd.
Déplacer des meubles qui ne sont pas conçus pour être déplacés ou qui possèdent
des roulettes peut entraîner des blessures, des dommages à des meubles ou à des
biens personnels.
Videz TOUJOURS les tablettes (en commençant par celles du haut) avant de
déplacer le meuble.
Ne poussez ou ne tirez JAMAIS des meubles sur du tapis. Demandez l’aide
d’un ami pour le soulever ou le déplacer.
Ce meuble doit être appuyé contre un mur.
Consignes de sécurité importantes 15
Liste des pièces 16
Préparation en vue de l’assemblage 17
Assemblage 18-22
Nettoyage et entretien 23
Caractéristiques techniques 23
Garantie 24

16
A
B
LISTE DES PIÈCES
1
C
Goujon en bois - 4
D
Tablette - 1
Panneau latéral - 2
Panneau inférieur - 1
Panneau supérieur - 1
N° DE MODÈLE 168-0051-0
E
Montant - 2
4
Clé coudée - 1
Trousse anti-basculement pour meuble - 1
98
3
Carte d’autocollants - 2
2
Goujon en bois long - 2
5
Vis à tête hexagonale plate argent 3 5/16 po - 12

17
Requis pour l’assemblage :
ATTENTION!
PRÉPARATION EN VUE DE L’ASSEMBLAGE
IMPORTANT: Veuillez lire ce guide et bien le comprendre avant de commencer l’assemblage.
Assurez-vous que toutes les pièces sont présentes avant de commencer l’assemblage.
Comparez les pièces avec la liste du contenu de l’emballage. S’il manque une pièce ou si vous
avez des questions, composez le numéro sans frais : 1 888 670-6684.
Placez toutes les pièces de la boîte devant vous sur le sol dans un endroit dégagé. Retirez tous
les matériaux d’emballage et remettez-les dans la boîte. Conservez les matériaux d’emballage
jusqu’à la fin de l’assemblage. Lisez attentivement toutes les étapes et assurez-vous de les
comprendre avant de commencer l’assemblage. S’il manque des pièces, composez le numéro
sans frais 1 888 670-6684 pour obtenir de l’aide.
LAISSEZ-NOUS VOUS AIDER!
NE RETOURNEZ PAS L’ARTICLE AU MAGASIN. APPELEZ-NOUS D’ABORD !
1 888 670-6684
Si vous avez des questions concernant l’article, avez besoin d’aide au
sujet de la garantie ou si des pièces sont endommagées ou manquantes,
composez le numéro sans frais de notre service à la clientèle. N’hésitez
pas à communiquer avec nous, nous sommes là pour vous aider.
• Il est essentiel d’installer l’étagère à un endroit approprié.
• Éloignez les enfants au moment de l’assemblage.
Cet article contient de petites pièces que les enfants peuvent facilement avaler.
• Évitez de mettre vos doigts là où ils pourraient se coincer ou être pincés.
• Ne tentez pas d’assembler l’étagère de rangement s’il manque des pièces.
1 personne
Perceuse électrique, avec mèche de 1/8 po
(SEULEMENT pour l’étape indiquée)

18
ASSEMBLAGE
E D
N° DE MODÈLE 168-0051-0
Étape 1
Nécessite les pièces D, E, 1 et 2
Insérez 4 GOUJONS EN BOIS (1) dans un côté des MONTANTS (E).
Insérez 2 GOUJONS EN BOIS LONGS (2) dans les trous de la TABLETTE (D).
Poussez les MONTANTS (E) sur les GOUJONS EN BOIS LONGS de la TABLETTE (D).
1 2
E
2
1
1

19
ASSEMBLAGE
B
A
Étape 2
Nécessite les pièces A, B et 98
Ouvrez la TROUSSE ANTI-BASCULEMENT POUR MEUBLES (98) et fixez la SANGLE DE
SÉCURITÉ au PANNEAU SUPÉRIEUR de l’étagère (A). Utilisez la VIS DE COURTE fournie
.
Poussez le PANNEAU SUPÉRIEUR (A) et le PANNEAU INFÉRIEUR (B) sur les
GOUJONS EN BOIS insérés dans les MONTANTS (E).
98
E
E
A
Insérez la VIS DE COURTE
dans le trou de la sangle
et le dessus du PANNEAU
SUPÉRIEUR (A).
Les pièces A et B ont été conçues pour être
plus légères, plus robustes et plus rapides…
D’accord. Techniquement, elles ne sont peut-
être pas plus rapides, mais elles rendent
certainement l’étagère plus solide.
SANGLE DE SÉCURITÉ
La SANGLE DE SÉCURITÉ
doit être placée ici.

20
ASSEMBLAGE
C
Étape 3
Nécessite les pièces C, 4 et 5
Fixez le PANNEAU LATÉRAL (C) au PANNEAU SUPÉRIEUR (A), au PANNEAU INFÉRIEUR (B)
et à la TABLETTE (D). Utilisez 6 VIS À TÊTE HEXAGONALE PLATE ARGENT 3 5/16 PO (5).
Serrez-les avec la CLÉ COUDÉE (4).
REMARQUE : Nous vous recommandons de serrer légèrement chaque VIS avant d’en
serrer une au complet.
4
B
A
D
Surface avec trous
plus grands
5
N° DE MODÈLE 168-0051-0
5
