Carson Reflex Stick 6 50 050 10 User manual

1CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
쮕Betriebsanleitung Seite 2 - 12
Instruction Manual Page 14 - 24
Mode d’emploi Page 26 - 36
Instrucciones Página 38 - 48
Istruzioni d’uso Pagina 49 - 59
2.4 GHz DSSS Digital Proportional Radio
Control System

2
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihrer CARSON
Funkfernsteuerung, die nach dem heutigen Stand
der Technik gefertigt wurde.
Da wir stets um Weiterentwicklung und
Verbesserung unserer Produkte bemüht sind,
behalten wir uns eine Änderung in technischer
Hinsicht und in Bezug auf Ausstattung, Materialien
und Design jederzeit und ohne Ankündigung vor.
Aus geringfügigen Abweichungen des Ihnen
vorliegenden Produktes gegenüber Daten und
Abbildungen dieser Anleitung können daher
keinerlei Ansprüche abgeleitet werden.
Diese Bedienungsanleitung ist Bestandteil des
Produkts. Bei Nichtbeachtung der Bedienungs-
anleitung und der enthaltenen Sicherheits-
anweisungen erlischt der Garantieanspruch.
Bewahren Sie diese Anleitung zum Nachlesen und
für die eventuelle Weitergabe des Modells an Dritte
auf.
Garantiebedingungen
Für dieses Produkt leistet CARSON eine Garantie
von 24 Monaten betreffend Fehler bei der
Herstellung in Bezug auf Material und Fertigung
bei normalem Gebrauch ab dem Kauf beim
autorisierten Fachhändler. Im Falle eines Defekts
während der Garantiezeit bringen Sie das Modell
zusammen mit dem Kaufbeleg zu Ihrem Fach-
händler.
CARSON wird nach eigener Entscheidung, falls nicht
anders im Gesetz vorgesehen:
(a) Den Defekt durch Reparatur kostenlos in Bezug
auf Material und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im
Aufbau ähnliches ersetzen; oder
(c) Den Kaufpreis erstatten.
Alle ersetzten Teile und Produkte, für die Ersatz
geleistet wird, werden zum Eigentum von CARSON.
Im Rahmen der Garantieleistungen dürfen neue
oder wiederaufbereitete Teile verwendet werden.
Auf reparierte oder ersetzte Teile gilt eine Garantie
für die Restlaufzeit der ursprünglichen Garantie-
frist. Nach Ablauf der Garantiefrist vorgenommene
Reparaturen oder gelieferte Ersatzteile werden in
Rechnung gestellt.
Von der Garantie ausgeschlossen
sind:
• Beschädigung oder Ausfall durch
Nichtbeachten der Sicherheitsanweisungen
oder der Bedienungsanleitung, höhere Gewalt,
Unfall, fehlerhafte oder außergewöhnliche
Beanspruchung, fehlerhafte Handhabung,
eigenmächtige Veränderungen, Blitzschlag oder
anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle
über Ihr Fahrzeug entstehen.
• Reparaturen, die nicht durch einen autorisierten
CARSON Service durchgeführt wurden
• Verschleißteile wie etwa Sicherungen und
Batterien
• Rein optische Beeinträchtigungen
• Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie
Einrichten und vom Service vorgenommene
Einstell- und Wiedereinrichtungsarbeiten.
Durch diese Garantie erhalten Sie spezielle Rechte,
darüber hinaus ist auch eine von Land zu Land
verschiedene Geltendmachung anderer Ansprüche
denkbar.

3CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D
Vor dem Gebrauch Ihrer neuen Funkfernsteuerung lesen Sie bitte
dieses Handbuch sorgfältig durch!
Konformitätserklärung
Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass
sich diese Fernsteueranlage in Übereinstimmung
mit den grundlegenden Anforderungen folgender
EG-Richtlinien:
98/37EG für Maschinen und 89/336/EWG über
die elektromagnetische Verträglichkeit und den
anderen relevanten Vorschriften der Richtlinie
1999/5/EG (R&TTE) befindet.
Die Original-Konformitätserklärung kann
angefordert werden:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 •
D-90765 Fürth • Germany
Tel.: [phone]
Bedeutung des Symbols auf dem Produkt, der
Verpackung oder Gebrauchsanleitung: Elektro-
geräte sind Wertstoffe und gehören am Ende der
Laufzeit nicht in den Hausmüll! Helfen Sie uns bei
Umweltschutz und Recourcenschonung und geben
Sie dieses Gerät bei den entsprechenden Rücknah-
mestellen ab. Fragen dazu beanwortet Ihnen die für
Abfallbeseitigung zuständige Organisation oder Ihr
Fachhändler.
Wir wünschen Ihnen viel Spaß
mit Ihrem CARSON Produkt und
jederzeit gute Fahrt!

4
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001

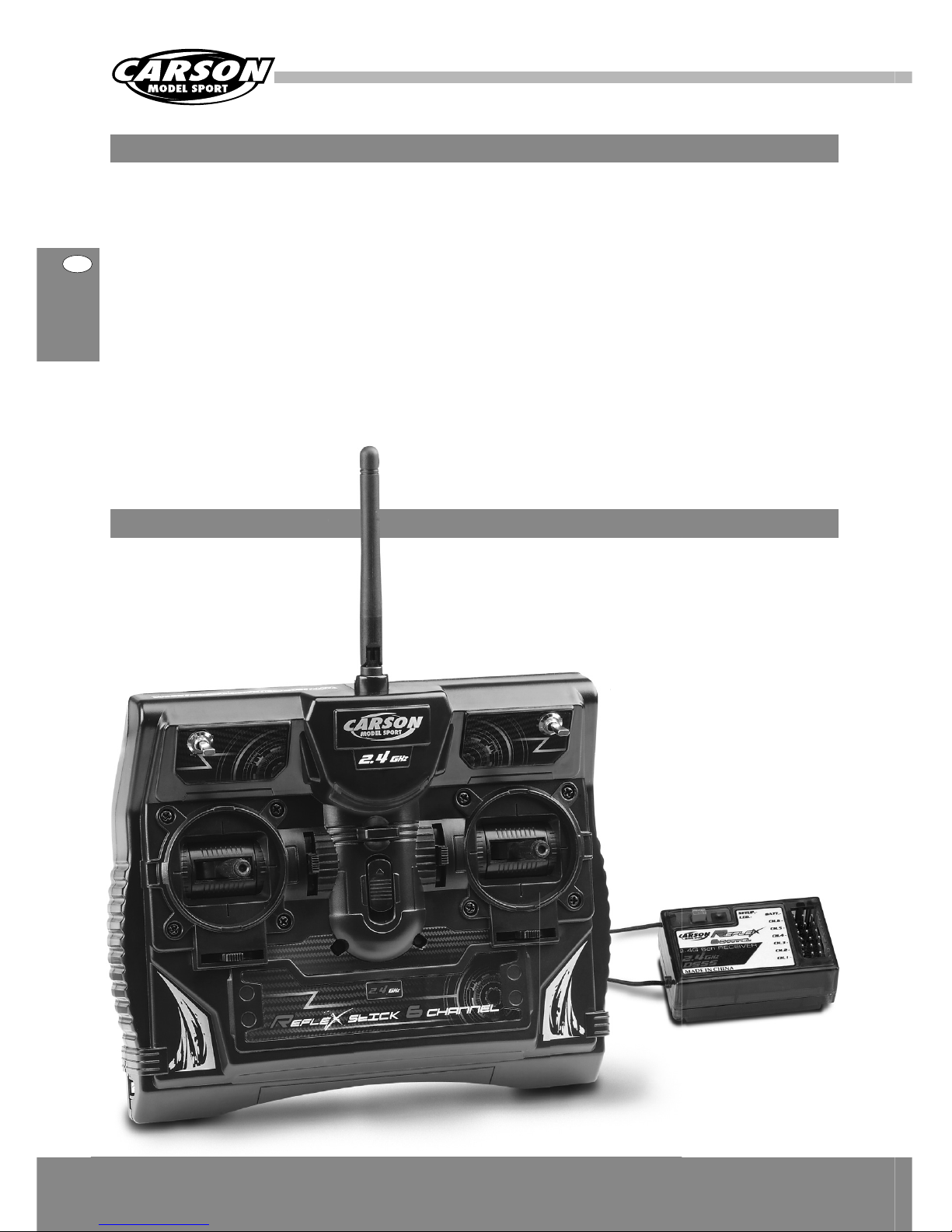

Lieferumfang
Sender
Empfänger
Inhalt
Lieferumfan
g
Sen
d
e
r
Vorwort................................................................................... 2
Lieferumfang........................................................................ 4
a. Besonderheiten der 2,4 GHz-Fernsteuerung.... 5
b. Vorteile der 2,4 GHz-Technik ................................... 5
c. Besonders zu beachten............................................. 5
d. Sicherheitshinweise.................................................... 6
e. Vorsicht ............................................................................ 6
f. Betriebsablauf............................................................... 7

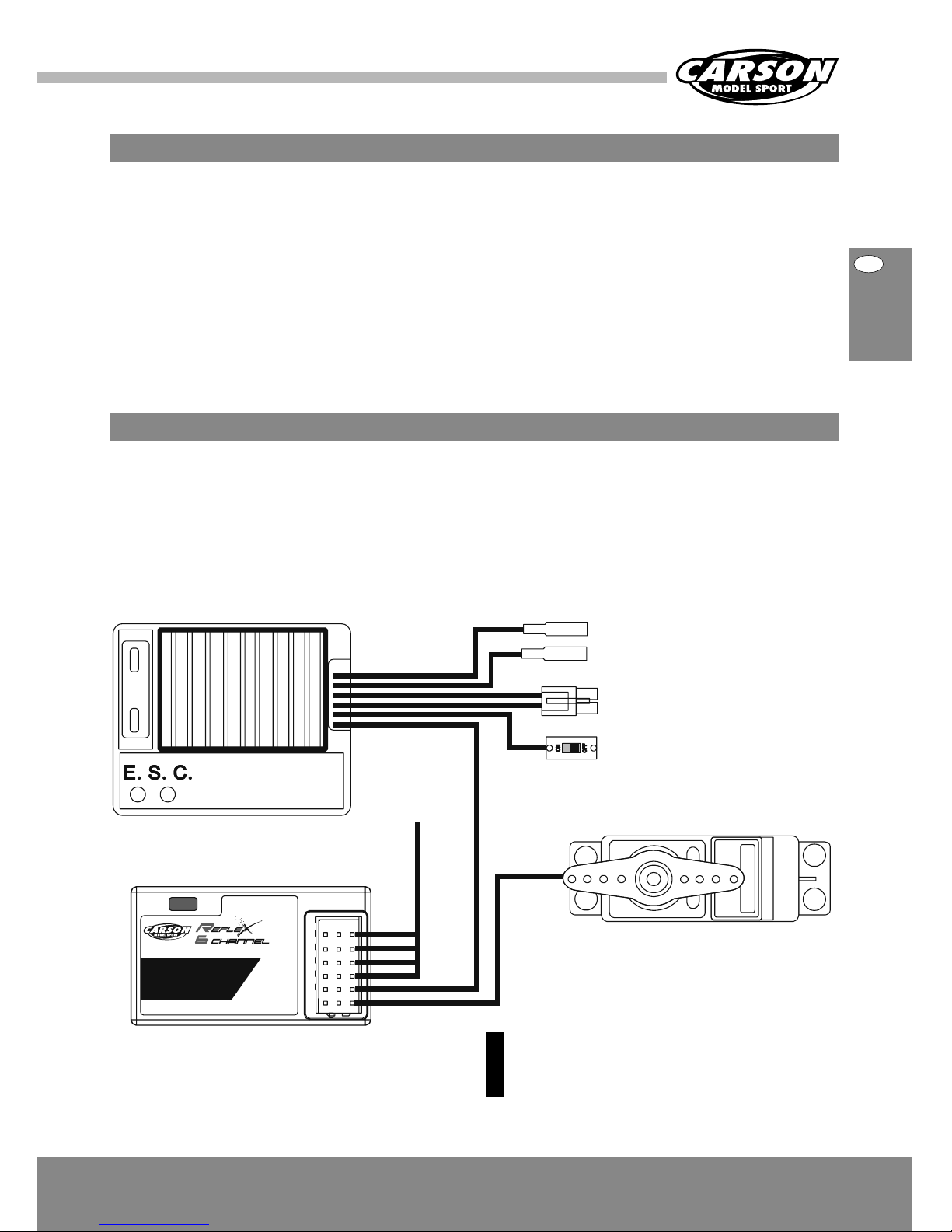

g. BEC-System/Anschluss an Empfänger ................. 7

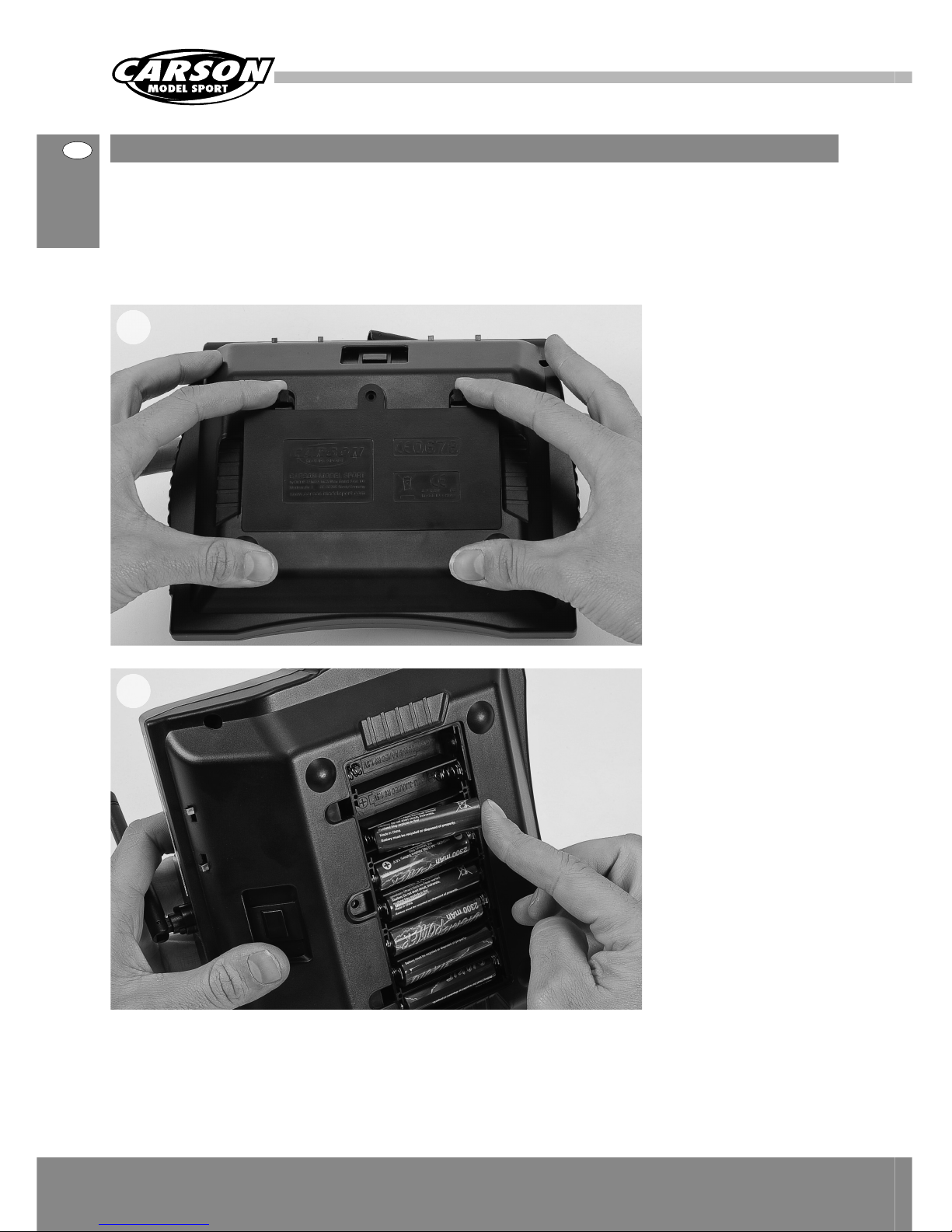

h. Einlegen der Senderbatterien................................. 8

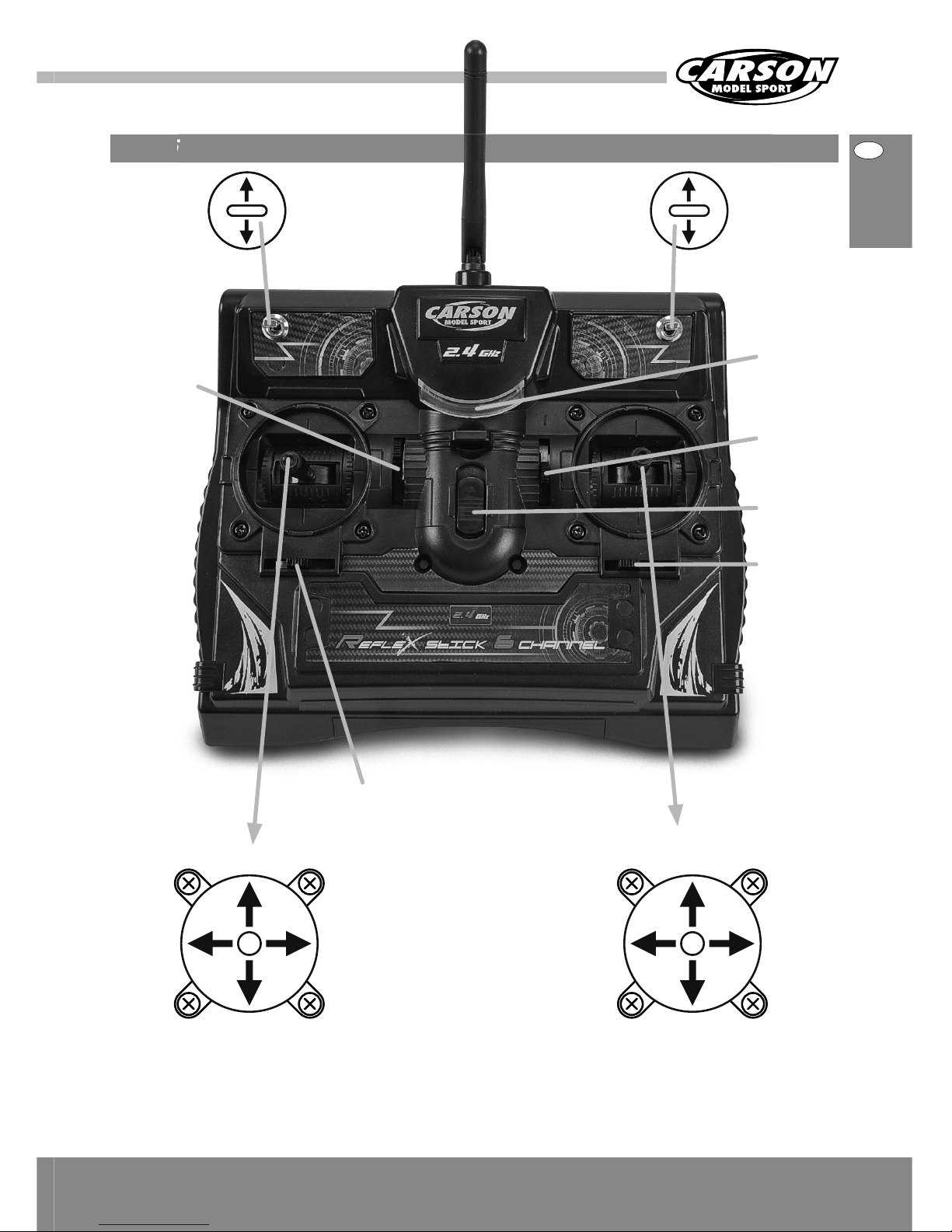

i. Sender .............................................................................. 9
j. Servo-Reverse-Schalter ...........................................10
k. Binding...........................................................................10

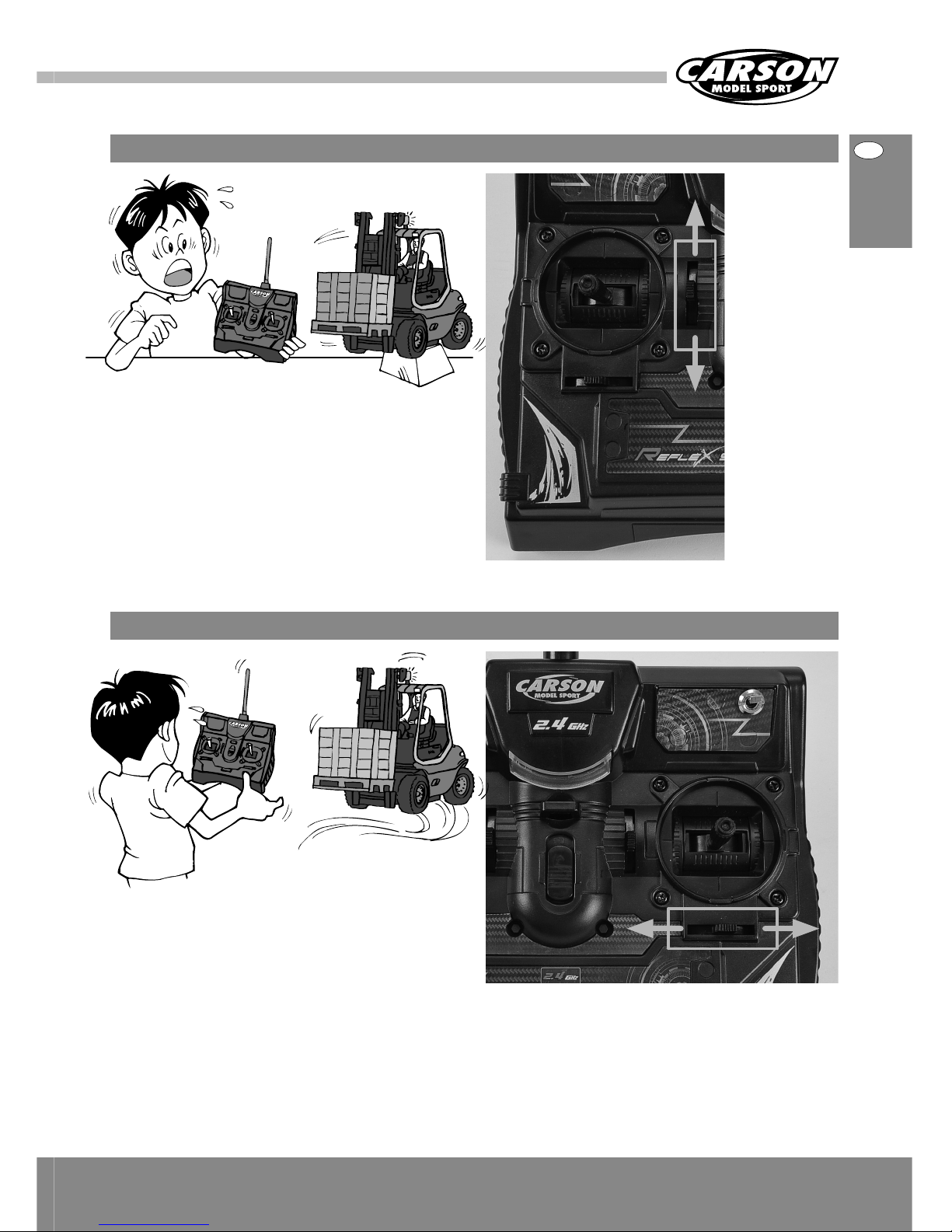

l. Gastrimmung............................................................... 11
m. Lenkungstrimmung.................................................. 11
n. Technische Daten.......................................................12
Richtlinien zur Batteriesicherheit ............................... 12

5CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D
a. Besonderheiten der 2,4 GHz-Fernsteuerungen
b. Vorteile der 2,4 GHz-Technik
c. Besonders zu beachten
Die Sendetechnik mit 2,4 GHz unterscheidet
sich in einigen Punkten grundlegend von der
Technik im Frequenzbereich 27,35 und 40 MHz,
welche bisher für die Fernsteuerung von Modellen
gebräuchlich ist. Die bisherige Fixierung auf einen
durch Steckquarze festgelegten Kanal entfällt,
Sender und Empfänger arbeiten mit einer Codie-
rung, der Empfänger akzeptiert nur Signale mit
der Codierung „seines“ Senders. Das Signal des
Senders wird jeweils nur einige Millisekunden lang
gesendet, vor dem nächsten Signal wird eine Pause
eingelegt, die länger dauert als das Sendesignal.
Dennoch werden in einer Sekunde –zig Signale
empfangen und vom Empfänger ausgewertet.
Signale, welche der Empfänger als fehlerhaft
erkennt (falsche Codierung, nicht ins Signalschema
passende Zeichenfolge etc.), werden unterdrückt
und nicht als Steuerbefehl weitergegeben.
Entsprechend der höheren Frequenz verkürzt sich
die Länge der Antennen.
Fernsteuerungen mit dieser Sendetechnik sind für
den Modellbau gebührenfrei zugelassen.
Zwar ist auch der hier verwendete Frequenzbereich
in Kanäle aufgeteilt, der Anwender muss sich
jedoch nicht um deren Belegung kümmern und hat
hierauf auch keinerlei Einfluss.
Durch gleiche Codierung von Sender und
Empfänger ist die Störung eines anderen
Empfängers durch einen fremden Sender aus-
geschlossen.
Steckquarze werden nicht benötigt, der Sender
erzeugt die gerade passende Frequenz mittels
Synthesizerschaltung, ebenso der Empfänger,
welcher sich die zu seiner Codierung gehörige
Frequenz ermittelt.
Die bisher gefürchtete Doppelbelegung eines
Kanals (fremder Sender, ggf. durch Überreichweite,
stört eigenen Empfänger) entfällt, Empfänger und
Sender können ohne vorherige Absprache mit
anderen Modellbetreibern bedenkenlos einge-
schaltet werden.
Die Informations-Übertragungskapazität ist
deutlich größer als bei den bisherigen Fern-
steuerungen, was sich z.B. positiv auf die
Ansteuerung von Digitalservos auswirkt.
Vor allem bei Veranstaltungen mit vielen
Teilnehmern steht die eigene Anlage ständig für
Einstellungen, Tests und Umbauten zur Verfügung,
da die Zahl gleichzeitig eingeschalteter Sender
praktisch unbegrenzt ist.
Durch die sehr kurze Wellenlänge können Hinder-
nisse die Ausbreitung der Funkwellen stören oder
abschwächen, in der Linie zwischen Sendeantenne
und Empfängerantenne sollte sich möglichst kein
Hindernis befinden.
Die Empfängerantenne muss im Modell möglichst
entfernt von elektrisch leitenden Teilen und gut
sichtbar (aus dem Modell ragend) angeordnet sein,
andernfalls droht Reichweitenverlust.

6
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
d. Sicherheitshinweise
e. Vorsicht
Sie können die Kontrolle über Ihr Modell verlieren,
wenn der Sender- oder Empfänger-Akku nur noch
eine ungenügende Spannung aufweisen. Ein
Empfänger-Akku, dessen Stromversorgung nach
längerem Betrieb nachlässt, bewegt die Servos nur
sehr langsam, die Kontrolle wird unberechenbar.
Wenn Sie ein Modell besitzen, bei welchem der
Elektro-Motor und der Empfänger vom gleichen
Akku gespeist werden (so genanntes BEC-System),
sollten Sie den Betrieb abbrechen, sobald die
Spitzengeschwindigkeit stark nachlässt, Sie würden
andernfalls kurze Zeit später die Kontrolle über das
Fahrzeug verlieren.
R/C Modelle können durch das Erreichen hoher
Geschwindigkeit Personen verletzen oder Sach-
schäden verursachen. Der Reiz beim Fahren eines
R/C-Modells liegt im zuverlässigen Zusammenbau
des Modells und seiner sorgfältigen, gewissen-
haften Bedienung.
1. Befolgen Sie alle Warnungen und Anweisungen
in dieser Anleitung.
2. Seien Sie „sicherheitsbewusst“ und benutzen Sie
immer Ihren gesunden Menschenverstand.
3. Denken Sie daran, dass das Betreiben eines R/C-
Modells ein anspruchsvolles Hobby ist, welches
man nicht in kürzester Zeit erlernen kann,
sondern erst allmählich durch richtige Anleitung
und Training die entsprechende Geschicklichkeit
entwickelt.
4. Gehen Sie kein Risiko ein, etwa mit einem
Modellauto bei zu schlechtem Wetter oder
bei Vorhandensein einer Ihnen bekannten
Funktionsstörung zu fahren.
5. Durch die spezielle Technik der Fernsteuerung
mit 2,4 GHz bilden Sender und Empfänger eine
Einheit und sind aufeinander abgestimmt. Eine
Beeinflussung des Empfängers durch beliebige
andere Sender oder Funksignale tritt nicht auf.
Die bei den bisherigen Frequenzen (27/35/
40 MHz) übliche Überprüfung, ob andere
Modelle in der Nähe mit dem gleichen Fre-
quenzkanal betrieben werden, ist nicht mehr
erforderlich.
6. Beachten Sie die Vorschriften einer R/C-Bahn,
falls Sie dort Ihr Modell betreiben.
7. Es ist sehr gefährlich, sowohl für Autofahrer als
auch für ein RC-Modell, wenn Sie damit auf einer
öffentlichen Straße fahren, unterlassen Sie daher
Fahrten auf öffentlichen Straßen oder Plätzen.
8. Vermeiden Sie, mit Ihrem RC-Fahrzeug in
Richtung von Personen oder Tieren zu fahren.
Diese Modelle beschleunigen sehr schnell und
können ernste Verletzungen verursachen.
9. Diese Fernsteueranlage wird nicht zum
Betreiben von Schiffsmodellen empfohlen.
10. Sobald Sie beim Betrieb Ihres Modells irgend-
welche Unregelmäßigkeiten oder Störungen
beobachten, beenden Sie den Betrieb.
Schalten Sie Ihre Fernsteuerung und Ihr Modell
erst wieder ein, wenn Sie sicher sind, dass das
Problem behoben ist.
R/C-Modelle sind keine „Spielsachen“ – Sicher-
heitsmaßnahmen und vorausschauendes
Handeln sind eine Grundbedingung für den
Betrieb eines ferngesteuerten Modells!
11. Nutzen Sie die Möglichkeit der Failsafe-
Einstellung, die bei einem eventuellen Ausfall
der Signalübertragung – z.B. durch zu geringe
Senderspannung – das Modell in einen
Steuerungszustand versetzt, bei welchem es
nicht unkontrolliert davonfährt.
Nehmen Sie sich die Zeit und lesen
Sie die Seiten dieser Broschüre
genau durch, bevor Sie den Einbau
vornehmen.

7CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D
f. Betriebsablauf
g. BEC-System/Anschluss an Empfänger
Zwar sprechen manche Veröffentlichungen davon,
dass die Reihenfolge für die Inbetriebnahme des
Senders und Empfängers bei 2,4 GHz-Anlagen
keine Rolle mehr spielt, wir empfehlen jedoch die
für die bisherigen Anlagen übliche Reihenfolge
beizubehalten.
• Vor dem Betrieb: Erst den Sender einschalten,
dann den Empfänger. Als letztes den Fahr-Akku
mit dem Regler verbinden.
• Nach dem Betrieb: Den Akku vom Regler
trennen. Den Empfänger ausschalten, dann den
Sender ausschalten.
• Vergewissern Sie sich, vor und nach Inbetrieb-
nahme des Senders, dass alle Trimmungen
in der gewünschten Stellung stehen und alle
Kontrollen vorgenommen worden sind.
BEC-Empfänger:
Der Empfänger hat keine separate Stromversor-
gung und wird über den Fahr-Akku, welcher den
Motor antreibt, mit Strom versorgt. Das BEC-System
des elektronischen Fahrreglers reduziert die Span-
nung des Fahrakkus für den Empfänger auf einen
verträglichen Wert.
NiMH Akkupacks von 6 V bis 8,4 V können verwen-
det werden. Akkus mit höherer Spannung können
den Empfänger und die Servos beschädigen.
Verwenden Sie ausschließlich elektronische Fahr-
regler, welche einen BEC-Anschluss besitzen.
SETUP
LED BATT
CH 6
CH 5
CH 4
CH 3
CH 2
CH 1
2.4 GHz
DSSS
2.4 G 6ch RECEIVER
MADE IN CHINA
zum Motor
Anschluß Akku
Ein/Ausschalter
Lenkservo Kanal 1
(nicht enthalten)
Zusatzkanäle
Empfänger
Keine separate Stromversorgung für
den Empfänger anschließen!
Elektronischer Fahrregler
(Nicht enthalten)
ACHTUNG
Überprüfen Sie beim Einbau alle
Steckverbindungen auf richtige Polung!

8
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
1. Öffnen Sie den Batteriedeckel an der Rückseite
des Senders.
2. Legen Sie 8 Stück vollständig geladene Akkus
oder neue Batterien der Größe AA/Mignon ein.
Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach anschließend
wieder mit dem Deckel. Der Deckel muss richtig
einrasten. Überprüfen Sie diesen auf exakten
Sitz.
h. Einlegen der Senderbatterien
2
1

9CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D
i. Sender
S
ender
3 Positions-
Schalter
ein/aus/ein
3 Positions-
Schalter
ein/aus/ein
Akku-
Kontroll-
leuchte
Trimmhebel
Sonder-
Funktion
hoch/runter
An/Aus
Schalter
Trimmhebel
Lenkung
Trimmhebel Sonder-Funktion
links/rechts
Trimmhebel
Gas
Sonder-
Funktion
links
Sonder-
Funktion
rechts
Vorwärts
Rückwärts
Lenken
links
Lenken
rechts
Sonder-Funktion
hoch
Sonder-Funktion
runter

10
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
k. Binding
j. Servo-Reverse-Schalter
Zusätzlich zur Steuerinformation wird im Fern-
steuerbetrieb mit jedem Sendeimpuls eine elek-
tronische Kennung übertragen, an Hand welcher
der Empfänger erkennt, dass es sich um ein Signal
„seines“ Senders handelt. Da viele Millionen von
Senderkennungen verfügbar sind, ist es extrem
unwahrscheinlich, dass ein fremder Sender Ihren
Empfänger beeinflussen kann.
Jedem neuen Empfänger muss allerdings einmalig
vor der ersten Inbetriebnahme diese Kennung
seitens des Senders mitgeteilt werden. Dazu ist
nachfolgendes Verfahren erforderlich, das nach
Möglichkeit an einem Ort vorgenommen werden
sollte, wo diese Übertragung auf dem Funkwege
durch keine anderen elektrischen Signale, vor allem
nicht durch andere 2,4 GHz-Sender gestört werden
kann.
1. Sender und Modell funktionsfähig aber ausge-
schaltet in geringer Entfernung nebeneinander
anordnen.
2. Die Setup-Taste am Sender gedrückt halten
und den Sender einschalten. Es ertönt ein
akustisches Signal. Der Sender sendet nun mit
geringer Ausgangsleistung Signale aus und die
blaue LED-Anzeige am Sender blinkt langsam.
3. Die Setup-Taste am Empfänger gedrückt halten,
und den Empfänger einschalten, die rote LED im
Empfänger leuchtet vorübergehend auf, kurze
Zeit später die Taste loslassen. Der Empfänger
registriert in diesem Modus die Kennung des
Senders und speichert diese ab. Ab sofort
akzeptiert der Empfänger nur noch Steuer-
(Funk-) Signale, welche die Information der
Senderkennung mitbringen.
4. Beim nächsten Einschalten zeigt die dauernd rot
leuchtende LED des Empfängers die Funktions-
bereitschaft an.
1. Servo-Umkehr Lenkung
2. Servo-Umkehr Gas
3. Servo-Umkehr Sonderfunktion linker
Steuerhebel
4. Servo-Umkehr Sonderfunktion rechter
Steuerhebel
2 3 4
1
Zuordnung der Senderkennung zum Empfänger (Binding)
Binding-
knopf
Binding-
knopf

11CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D
m. Lenkungstrimmung
l. Gastrimmung
Wenn das
Modell
rückwärts fährt
Wenn das
Modell
vorwärts fährt
Falls das Modell von selbst losfährt, obwohl der
Gasknüppel auf neutral steht, ist die Gastrimmung
nachzustellen.
Fährt das RC-Modell nicht geradeaus, ist die
Lenkungstrimmung nachzustellen. Lassen Sie das
Modell ohne Betätigung des Lenkrades fahren, um
die Richtung festzustellen und korrigieren Sie durch
Schieben am Lenkungstrimmschieber in die ent-
gegengesetzte Richtung, die das Modell einschlägt. Falls das
Modell nach
rechts zieht
Falls das
Modell nach
links zieht

12
D
CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
Richtig eingesetzt sind haushalts-
übliche Batterien eine sichere und
zuverlässige, mobile Stromquelle.
Probleme können nur auftreten, falls
sie fehlerhaft verwendet werden,
was zum Auslaufen oder in extremen
Fällen zu Feuer oder Explosion führen
kann. Nachfolgend daher einige
einfache Richtlinien für sicheren
Gebrauch von Batterien, welche das
Aufkommen irgendwelcher Probleme
verhindern können.
Richtlinien zur Batteriesicherheit
Achten Sie darauf, Ihre Batterien richtig
einzulegen; beachten Sie dabei die Plus- und
Minus-Markierungen auf Batterie und Gerät.
Fehlerhaftes Einlegen kann zum Auslaufen
oder – in extremen Fällen – zu Feuer oder
sogar Explosion führen.
Bewahren Sie unbenutzte Batterien in ihrer
Verpackung und entfernt von Metallgegen-
ständen auf, welche eventuell Kurzschluss
verursachen könnten, der zum Auslaufen oder
– in extremen Fällen – zu Feuer oder sogar
Explosion führen könnte.
Versuchen Sie niemals, normale Batterien wie-
der aufzuladen, weder mit einem Ladegerät
noch durch Einsatz von Wärme. Sie könnten
auslaufen, Brände verursachen oder sogar
explodieren. Es gibt wiederaufladbare Akkus,
die eindeutig als solche gekennzeichnet sind.
Entfernen Sie leere Batterien aus Ihrem Gerät
und auch alle Batterien aus Geräten, die Sie für
längere Zeit nicht betreiben wollen. Batterien
könnten auslaufen und Schaden verursachen.
Beaufsichtigen Sie Kinder, wenn diese selbst-
ständig Batterien austauschen, um sicher zu
gehen, dass sie diese Richtlinien befolgen.
Werfen Sie Batterien niemals ins Feuer, sie
könnten dadurch zur Explosion gebracht
werden.
Geben Sie verbrauchte Batterien bei entspre-
chenden Sammelstellen ab.
Achten Sie darauf, dass Batteriefächer
gesichert sind.
Tauschen Sie jeweils den gesamten Batterie-
satz auf einmal aus und achten Sie darauf,
nicht alte und neue Batterien oder solche
unterschiedlichen Typs zu mischen, da dies
zum Auslaufen oder – in extremen Fällen – zu
Feuer oder sogar Explosion führen kann.
n. Technische Daten
Die Geschäftspolitik von CARSON ist es, nach Qualitätsverbesserung zu streben. CARSON behält sich daher
das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern.
Sender Frequenz 2,4 GHz DSSS
Stromversorgung DC 9,6 - 12 V=
Gewicht 630 g
Empfänger Stromversorgung DC 4,8~6,0 V (Batteriebox bzw. über BEC vom Fahr-Akku)
Abmessungen 35 x 26 x 14 mm
Gewicht 10 g

13CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
D

14
GB
CARSON Reflex Reflex Stick 6 Channel 2,4 GHz 50 050 1001
Dear Customer
We congratulate you for buying this CARSON radio
control system, which is designed using state of the
art technology.
According to our policy of steady development
and improvement of our products, we reserve the
right to make changes in specifications concerning
equipment, materials and design of this product at
any time without notice.
Specifications or designs of the actual product may
vary from those shown in this manual or on the box.
This manual forms part of this product. Should you
ignore the operating and safety instructions, the
warranty will be void.
Keep this guide for future reference.
Limited warranty
This product is warranted by CARSON against
manufacturing defects in materials and workman-
ship under normal use for 24 months from the
date of purchase from authorised franchisees and
dealers. In the event of a product defect during
the warranty period, return the product along with
your receipt as proof of purchase to any CARSON
store. CARSON will, at its option, unless otherwise
provided by law:
(a) Correct the defect by repairing the product
without charging for parts and labour
(b) Replace the product with one of the same or
similar design; or
(c) Refund the purchase price.
All replaced parts and products, and products on
which a refund is made, become the property of
CARSON. New or reconditioned parts and products
may be used in the performance of warranty
services. Repaired or replaced parts and products
are warranted for the remainder of the original
warranty period. You will be charged for repair or
replacement of the product made after the expira-
tion of the warranty period.
The warranty does not cover:
• Damage or failure caused by or attributable to
acts of God, abuse, accident, misuse, improper
or abnormal usage, failure to follow instructions,
improper installation or maintenance, alteration,
lightning or other incidence of excess voltage
or current;
• Damage caused by losing control of your model;
• Any repairs other than those provided by a
CARSON Authorised Service Facility;
• Consumables such as fuses or batteries;
• Cosmetic damage;
• Transportation, shipping or insurance costs; or
• Costs of product removal, installation, set-up
service, adjustment or reinstallation.
This warranty gives you specific legal rights, and
you may also have other rights which may vary
according to the country of purchase.

15CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
GB
Before using your radio control system carefully read this instructions!
Declaration of conformity
Dickie-TAMIYA GmbH & Co. KG hereby declares
that this model kit with radio, motor, battery
and charger is in accordance with the basic
requirements of the following European directives:
98/37EG and 89/336/EWG and other relevant
regulations of guideline 1999/5/EG (R&TTE).
The original declaration of conformity can be
obtained from the following address in Germany:
Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 •
D-90765 Fürth • Germany
Tel. +49 - (0)911 - 9765-03
The meaning of the symbol on the product,
packaging or instructions: Electronic devices are
valuable products and should not be disposed of
with the household waste when they reach the
end of their running time! Help us to protect the
environment and respect our resources by handing
this appliance over at the relevant recycling points.
We wish you a lot of fun using your
CARSON product and have a good
trip!

16
GB
CARSON Reflex Reflex Stick 6 Channel 2,4 GHz 50 050 1001
Included Items
Transmitter
Receiver
Contents
Included Items
T
ransm
i
tte
r
Preface ..................................................................................14
Included Items ...................................................................16
a. Features of the 2.4 GHz Remote Controls ........ 17
b. Advantages of the 2.4 GHz Technology............ 17
c. Worth Noting............................................................... 17
d. Safety Instructions.....................................................18
e. Caution...........................................................................18
f. Operating Procedure................................................19
g. BEC-System/Connections to Receiver................19
h. Install the Transmitter Batteries ...........................20
i. Transmitter ...................................................................21
j. Servo Reverse Switches...........................................22
k. Binding...........................................................................22
l. Throttle Trim ................................................................23
m. Steering Trim................................................................23
n. Specifications ..............................................................24
Battery Safety Guidelines..............................................24

17CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
GB
a. Features of the 2.4 GHz Remote Controls
b. Advantages of the 2.4 GHz Technology
c. Worth Noting
The transmitter technology at 2.4 GHz is
fundamentally different in some aspects from the
technology in the 27.35 and 40 MHz frequency
ranges, which up to now have been conventional
with remote control models. The previous style of
location using a channel determined by plug-in
crystals is gone, and the transmitter and receiver
work with encoding. The receiver accepts only
signals with the coding from its own transmitter.
Each signal from the transmitter lasts just
milliseconds. Before the next signal, a pause is
inserted, which lasts longer than the transmission
signal.
Nonetheless, within each second countless signals
are received and evaluated by the receiver. Signals
that the receiver recognizes as defective (false
encoding, strings that don’t fit the signal schema,
etc.) are suppressed and are not passed on as
control commands.
And as the frequency gets higher, the antennas get
shorter.
Remote controls using this transmitter technology
or model construction are not subject to fees.
Although the frequency range used is also divided
into channels, the user doesn’t have to worry about
their configuration and has no influence on it
anyway.
Because the same encoding is used by the
transmitter and receiver, interruption by another
receiver or a different transmitter will not occur.
Plug-in crystals are not needed, because the
transmitter creates the currently appropriate
frequency using a synthesizer circuit, as does the
receiver, which determines the right frequency for
ist encoding.
The old fear of double occupancy of a channel (as
when a second transmitter overreaches and
interrupts a receiver) is a thing of the past. An
operator can go ahead and switch on a transmitter
and receiver, without negotiating with other model
users.
The data transfer capacity is considerably larger
than that of previous remote controls, which has
a positive effect on control of the digital servo, for
example.
Best of all, at events with a lot of participants, you
can always use your own equipment for settings,
tests and conversions, because the number of
active transmitters is almost unlimited.
At very low wavelengths, obstacles can weaken or
interrupt the spread of radio waves. That means
there should be as few obstacles as possible in
the line between the transmission and reception
antennas.
The model’s receiver antenna must be as far away
as possible from electrically conductive parts and
very visibly arranged (protruding from the model)
to prevent loss of range.

18
GB
CARSON Reflex Reflex Stick 6 Channel 2,4 GHz 50 050 1001
d. Safety Instructions
e. Caution
Control of models is impossible with insufficient or
no voltage in the transmitter or receiver. A receiver
battery, that is too weak will move the servo(s) very
slowly, and that may cause erratic operation of your
model. When using a car that operates both the
electric motor and receiver on the same battery,
such as a BEC system, you should discontinue
operating the car, when the top speed becomes
sharply reduced, otherwise loss of control will result
soon afterwards.
By reaching a high speed R/C models can be
dangerous and could cause personal injury or
damage to property. The appeal of driving an RC
model depends on assembling the model
accurately and operating it with due care and
attention.
1. Follow all the warnings, and instructions in this
manual.
2. Be „Safety Conscious“ and use your common
sense at all times.
3. Remember that operating any R/C model
demands skills developed through proper
instruction and training – they are not acquired
immediately.
4. Don’t run risks, such as operating your model in
adverse weather or when there is a malfunction
of which you are aware.
5. The remote control’s special technology makes
the 2.4 GHz transmitter and receiver a single
unit and coordinates them together. Therefore,
the receiver is not influenced by any other
transmitteror radio signal.
It is no longer necessary to check whether
other models nearby are running on the same
frequency channel, as was the case with
previous frequencies (27/35/40 MHz).
6. Respect the rules of the R/C track on which you
operate your model.
7. Running your model in the street is very
dangerous to both automobile drivers and your
model. Avoid running your model in the street.
8. Never aim or direct your model car at any
person or animal. These model cars accelerate
very quickly and can cause serious physical
injury.
9. This remote control unit is not recommended
for operating model ships.
10. At any time during the operation of your model,
should you sense, feel, or observe any erratic
operation or abnormality, end your operation.
Do not operate it again until you are certain that
the problems have been fixed.
RC models are not “toys” – safety precautions
and forward thinking are essential when
operating a remote controlled model!
11. Take advantage of the failsafe setting. During
a breakdown in signal transmission (such was
when transmission voltage is too weak), this
setting shifts the model into a control mode that
prevents it from taking off uncontrolled.
Take your time to read all the way
through the pages of this booklet
before starting the installation.

19CARSON Reflex Stick 6 Channel 2,4 GHz 50 050 1001
GB
f. Operating Procedure
g. BEC-System/Connections to Receiver
Many publications say that the setup sequence
for the transmitter and receiver don’t play a
role anymore with 2.4 GHz sets. However, we
recommend sticking to the sequence typical for
previous sets.
• Before operation: First turn on the transmitter,
then the receiver. Lastly, connect the drive
battery to the control unit.
• After operation: Disconnect the battery from the
control unit. Turn the receiver off, and then the
transmitter.
• Before and after operating the transmitter, make
sure that trim is in the desired place and that all
checks have been made.
BEC-receiver:
Battery eliminator is installed in the receiver
circuitry. The receiver gets supplied with current
through the drive battery that runs the engine.
NiMH battery from 6 V to 8.4 V can be used for
the receiver. Batteries of higher voltage may
damage the receiver and servos.
Use only a speed controller which has the exclusive
connector for the BEC system.
SETUP
LED BATT
CH 6
CH 5
CH 4
CH 3
CH 2
CH 1
2.4 GHz
DSSS
2.4 G 6ch RECEIVER
MADE IN CHINA
Connector motor
Connector battery
Power switch On-/Off
Steering servo
Channel 1
(not included)
Additional
channels
Receiver
Do not connect a separate power
supply to the receiver!
Electronic speed controller
(not included)
ATTENTION
Make sure that male and female connectors
have the correct polarity!

20
GB
CARSON Reflex Reflex Stick 6 Channel 2,4 GHz 50 050 1001
1. Open the battery compartment lid on the
reverse of the
transmitter.
2. Insert 8 fully charged rechargeable batteries or
new AA batteries observing the correct polarity.
3. Close the cover on the battery compartment
again. Ensure that the cover clicks properly into
place. Check that it is in its correct position.
h. Install the Transmitter Batteries
2
1
