Celestron 52222 User manual

45° Models #52222 and #52223
50 mm and 60 mm Zoom Spotting Scopes
straight Models #52228 and #52229
50 mm and 60 mm Zoom Spotting Scopes
longues-vues avec zooM, Modèles à45° n° 52222 et n° 52223 - 50 mm et 60 mm
longues-vues avec zooM, Modèles droits n° 52228 et n° 52229 - 50 mm et 60 mm
telescopios terrestres con zooM de 50MM y60MM, Modelos de 45º nº 52222 ynº 52223
telescopios terrestres con zooM de 50MM y60MM, Modelos llanos nº 52228 ynº 52229
45° Modelle 52222 und 52223 – 50 MM und 60 MM zooM-spotting-scopes
gerade Modelle 52228 und 52229 – 50 MM und 60 MM zooM-spotting-scopes
spotting scope a45° con zooM da 50 MM e60 MM, Modelli n° 52222 en° 52223
spotting scope diritti con zooM da 50 MM e60 MM, Modelli n° 52228 en° 52229

45° Models #52222 and #52223
50 mm and 60 mm Zoom Spotting Scopes
straight Models #52228 and #52229
50 mm and 60 mm Zoom Spotting Scopes
Set UpyoUr Spotting Scope
Remove the front lens cap covering the refractor objective lens
by gently pulling it forward. Then, remove the lens cap from the
zoom eyepiece lens cap.
Setting Upthe table tripod
Your spotting scope comes with a table tripod to support
it for more stability when viewing. To set up the tripod:
• Spreadeachofthethreetripod legs outward until
they come to a stop.
• Makesurethepanhandleistight(turnclockwise)
and that the mounting platform is relatively level.
• Placethebottomofthespottingscopeontopofthe
mounting platform where the tripod mounting screw
will thread into the 1/4x20 hole in the plate on the
 bottomofthespotter.Securethespottingscopeby
 tighteningthescrewrmly(counterclockwise).
• Thepanhandlecontrolsmovementofthespotting
 scope.Unlockingthepanhandle(turncounterclockwise)
allows you free movement up/down and left/right and
once at the position desiredyoulockthepanhandle.
optional tripod
For extra steady views or for doing photography, it is
recommended that you use a medium/heavy duty
photo/video tripod.
USing the rUbber eyecUp

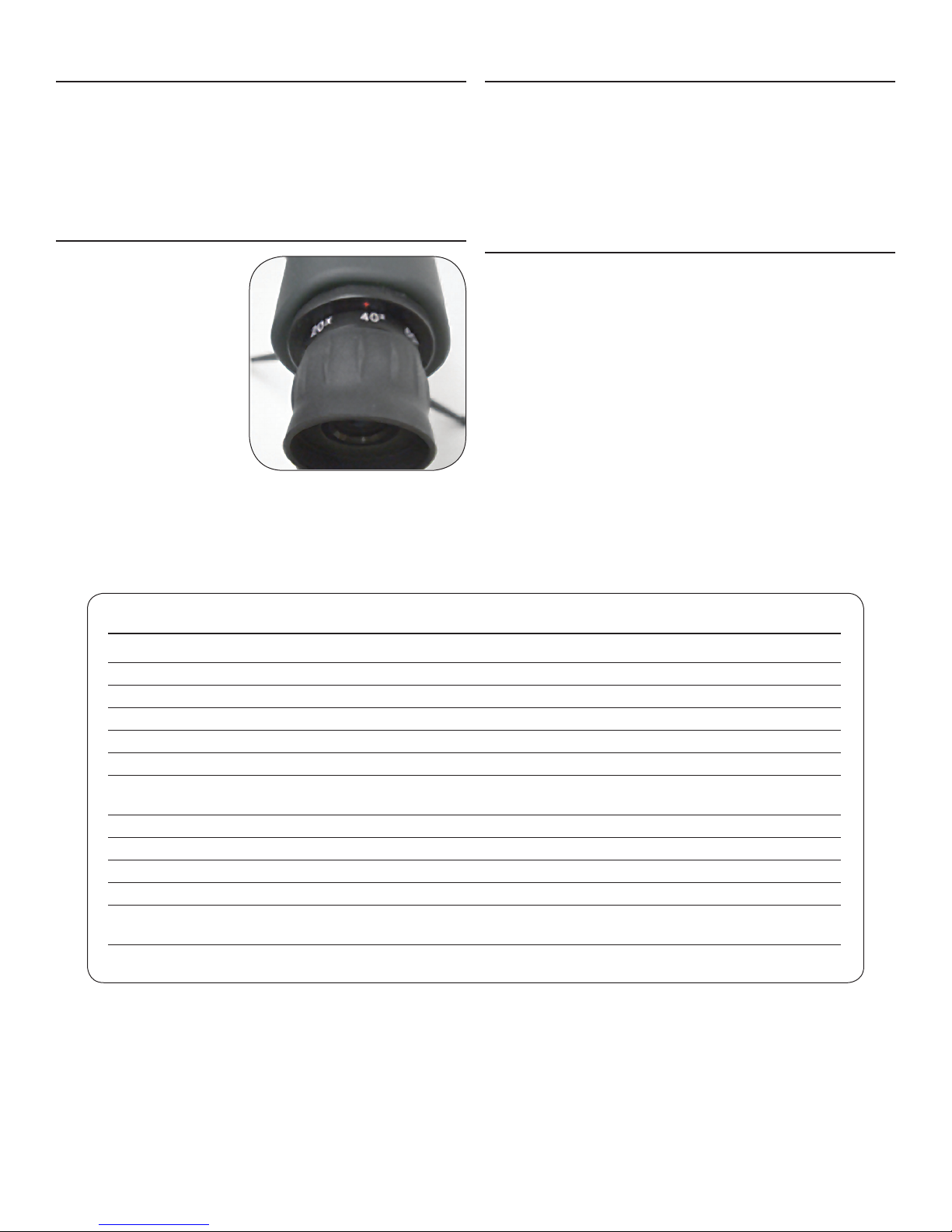

The zoom eyepiece includes a soft rubber eyecup for eyeglass
wearers. Fold down the rubber eyecup to observe the full field
of view when wearing eyeglasses. If you do not wear eyeglasses,
leave the rubber eyecup in the up position.
before looking throUgh yoUr Spotting
Scope — a Word of caUtion!
never look directly at the SUn With the
naked eye or With yoUr Spotting Scope.
permanent eye damage may reSUlt.
INSTRUCTION MANUAL
ENGLISH congratUlationS on yoUr pUrchaSe of aceleStron
refracting Spotting Scope! Whether yoUr intereSt iS in
SportS, bird Watching, natUre, Wildlife, hUnting,
or other activitieS, theSe Spotting ScopeS offer the
fineSt optical qUality, gUaranteed to bring yoU yearS
of vieWing pleaSUre.

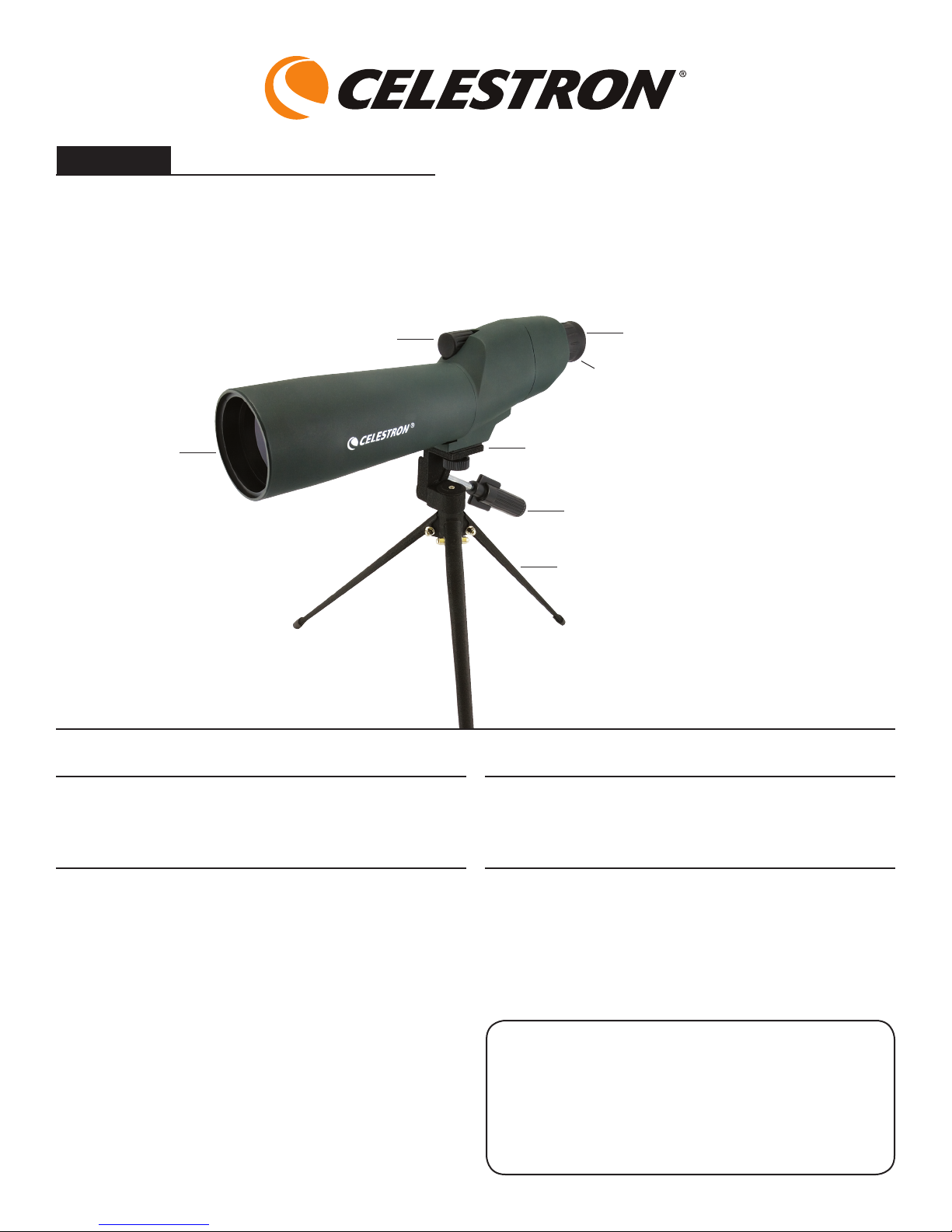

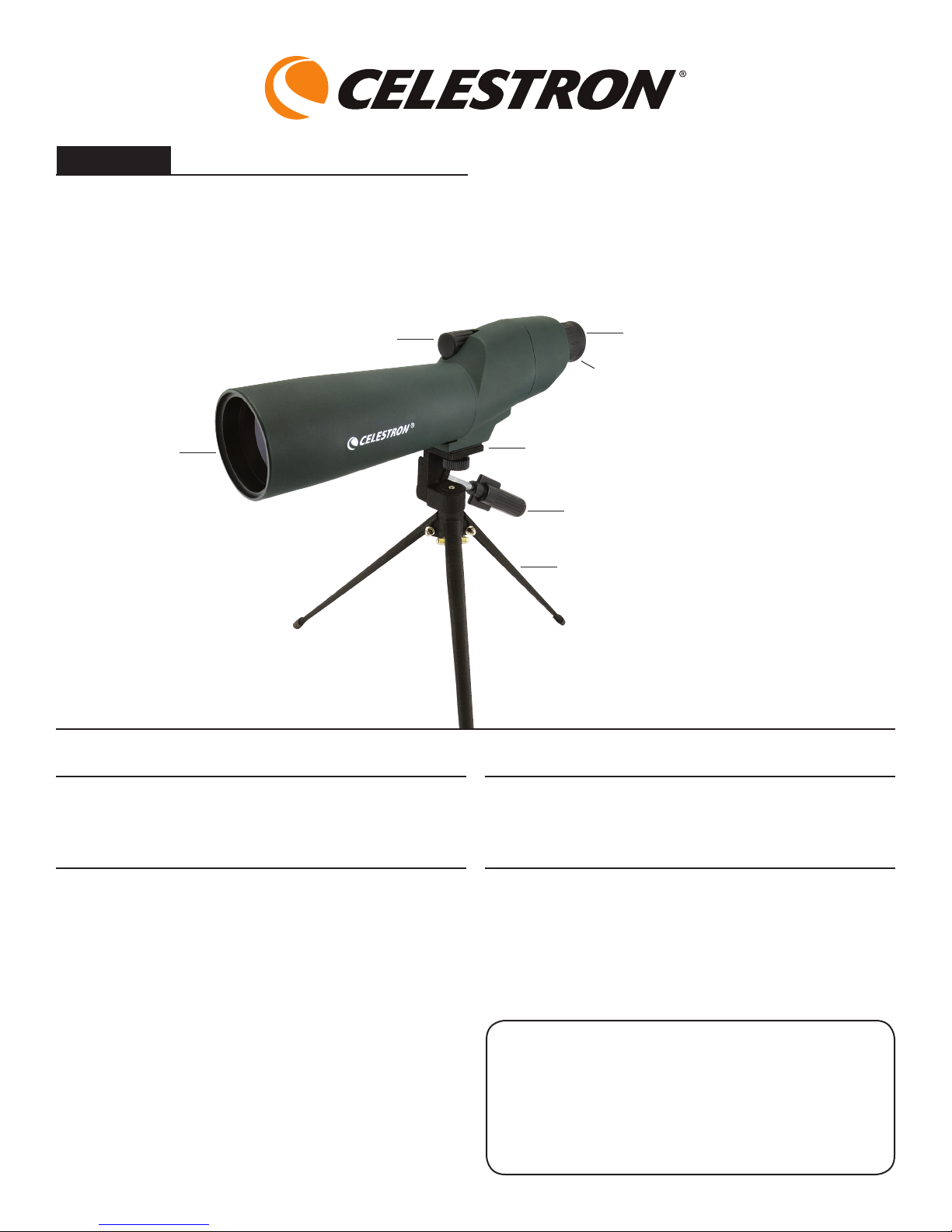

60 mm Straight Spotting Scope Shown
(50 mm model is similar)
45° models look the same,
except the eyepiece is at 45°
Rubber Eyecup
PanHandle
TripodMountingPlatformwith
MountingScrewunderneath
Tripod Leg
Zoom Eyepiece
Focus Knob
Objective
2

SpecificationS
45° MODEL 52222 52223
STRAIGHT MODEL 52228 52229
APERTURE 50mm(2”) 60mm(2.4”)
FOCAL LENGTH - mm 303 341
MAGNIFICATION (POWER) 15-45x 20-60x
ANGULAR FIELD OF VIEW 2.5º@15x,1.3º@45x 2.5º@20x,1.3º@60x
LINEAR FIELD OF VIEW @ 1000 yds 130ft.@15x,65ft.@45x 130ft.@20x,65ft.@60x
EYE RELIEF - mm 15 @ 15x, 11 @ 45x 15 @ 20x, 11 @ 20x
NEAR FOCUS 19ft.(5.8m) 29ft.(8.8m)
COATINGS Fully Coated Fully Coated
WATERPROOF Yes Yes
LENGTH – STRAIGHT/45° 10.6”(270mm)/10.0”(254mm) 13.6”(345mm)/13.0”(330mm)
WEIGHT – STRAIGHT/45° 18oz.(500gr)/18oz.(500gr) 23oz.(650gr)/21oz.(595gr)
obServing With yoUr Spotting Scope
Rotatethezoomeyepiece(seebelow)toitslowestpower
(15xforthe50mmspotterand20xforthe60mm)asitwillbe
easier to locate the object you want to observe. You can rotate
the magnification ring around the zoom eyepiece to change
the power level of the spotting scope. Refocus as needed.
The brightest and widest field of view will always be at the
lowest power.
photography With digital cameraS
Youcanuseadigitalcameratotakephotoswithyourspotting
scope. Celestron offers a Universal Digital Camera Adapter
(Model#93626)whichmakesiteasytoattachadigitalcamera
to your spotting scope. Follow your cameras instructions for
exposure information, etc. You will have to experiment to get the
settings correct.
maintenance
To protect your spotting scope when not being used,
putonalllenscoverstokeeptheopticscleanandthenputthe
scope in the soft carrying case and then in the aluminum case. If
youropticsneedcleaning,useanopticscleaningkitandfollow
the instructions.
WARRANTY:YourSpottingScopehastheCelestronNoFault
LimitedLifetimeWarrantyforU.S.A.andCanadiancustomers.
For complete details of eligibility and for warranty information on
customers in other countries visit the Celestron website.
Productdesignandspecicationsaresubjecttochangewithout
prior notification.
Designed and intended for those 13 years of age and older.
for complete SpecificationS and prodUct
information, viSit: WWW.celeStron.com
2835ColumbiaStreet•Torrance,CA90503U.S.A.
Phone:1.800.421.9649•Fax:310.212.5835
©2011 Celestron
Allrightsreserved.•PrintedinChina•01-11
focUSing
To focus, slowly rotate
thefocuserknobuntilthe
image in the eyepiece is
clear and sharp. Refocusing
is usually required if the
power is changed. If you
feelthefocusknobno
longer moves any further
(ineitherdirection),then
you have reached the
end of the travel range
— don’t try to force it to
go further but you should
refocus by turning in the
oppositedirection.Onceanimageisinfocus,turntheknob
counterclockwisetofocusonacloserobjectandclockwisefor
a more distant object.
3
