Celestron PowerSeeker 70EQ User manual

ENGLISH | 1
Unpack your telescope and verify that all parts are present. Your
PowerSeeker 70EQ includes: an optical tube; tripod; equatorial
mount; latitude adjustment screw; star diagonal; 2 eyepieces; a
3x barlow lens; finderscope; 4 lb. counterweight; counterweight bar;
two slow motion control cables; and an accessory tray.
Check to ensure that all three legs are the same height once
extended to provide a level platform for the telescope.
Locate the equatorial mount and place the base of the mount
through the hole in the center of the tripod mounting platform.
To set up the tripod, spread the legs outward until they are
fully extended and push down center leg brace.
Place the eyepiece accessory tray on top of the tripod’s center leg
brace. Thread the tray into the the threaded hole in the center of the
leg brace until it is fully seated.
From underneath the tripod mounting platform, thread the attached
mounting bolt into the hole on the bottom of the equatorial mount.
Extend the center portion of each of the three tripod legs down
about 6 to 12 inches. Use the tightening screw on each leg to secure
the extended leg in place.
If necessary, rotate the accessory tray counterclockwise until
the accessory holes are not covered by the leg brace arms as
shown here.
Look up the approximate latitude of your observing site on the
Internet or using a map. Then, thread the latitude adjustment screw
into the equatorial mount until your latitude is indicated on the
latitude scale.
11
44
77
22
55
88
33
66
99
#21037
QUICK SETUP GUIDE
ENGLISH
70EQ

2| ENGLISH

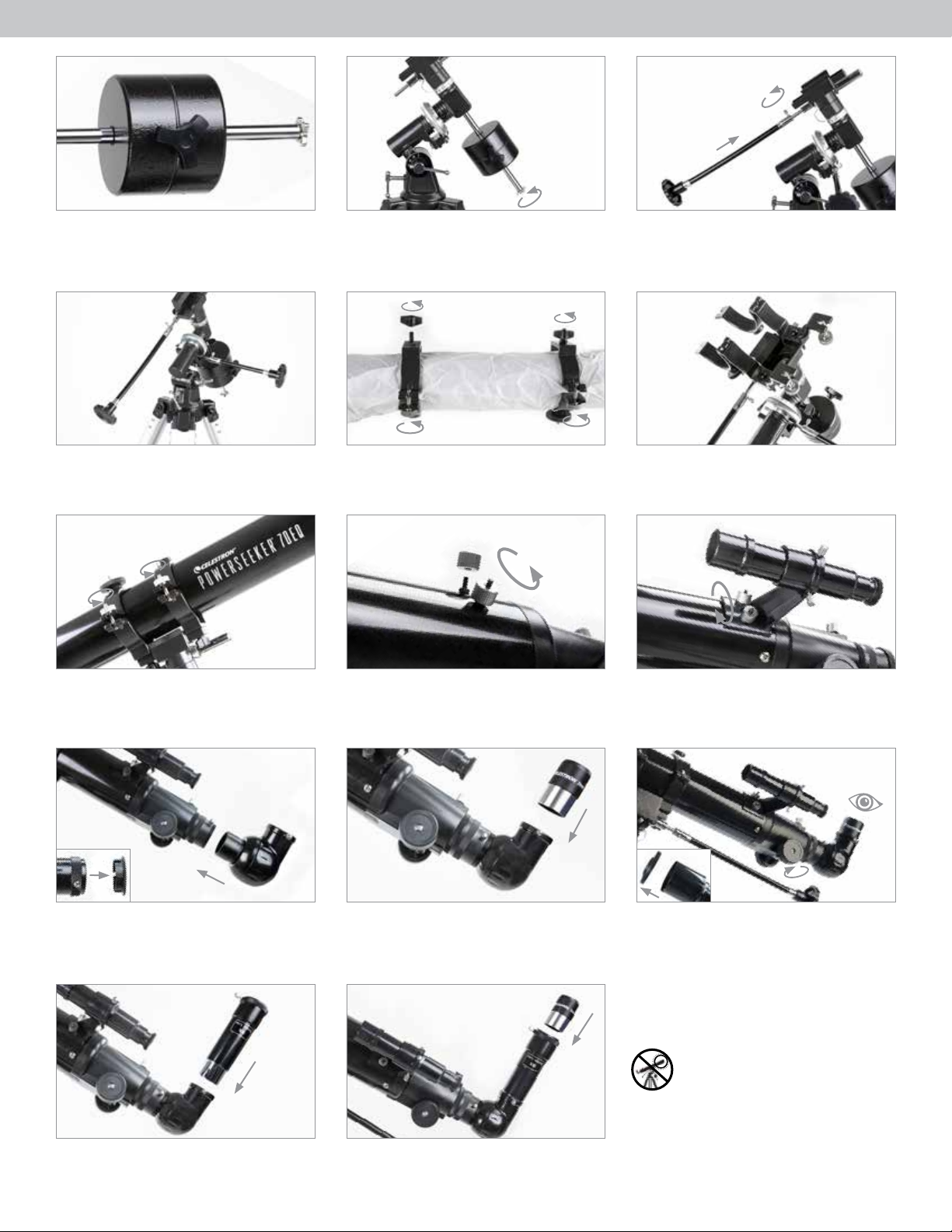

Locate the counterweight bar and counterweight. Slide the
counterweight half way down the counterweight bar.
HOLD
The cable should attach to the Right Ascension axis and the other
cable attaches to the Declination axis. Tighten the screw to secure
the cable in place.
Place the telescope tube back into the tube rings and secure the
latch knobs to hold it in place. The front of the tube should be
positioned over the counterweight assembly.
Loosen the screws on the focuser so they do not obstruct the
inner diameter of the focuser. Remove the plastic cap covering
the end of the focuser. Insert diagonal into the focuser and
tighten the set screw.
For additional magnification, you can use the included 3x Barlow
lens. Place the Barlow lens in the focuser in place of the eyepiece.
Remove the cap from the Barlow lens.
Next, insert the eyepiece into the Barlow and tighten the set
screws to secure it in place.
Holding the counterweight in one hand, line up the counterweight
bar with the mount. With your other hand, turn the counterweight
bar until it is fully seated. Tighten the counterweight locking screw
to hold the counterweight in place.
Remove the tube rings from the telescope tube by loosening the
latch knobs on the sides of each ring. Then remove the two knobs
on the bottom of each tube ring.
Remove the knurled nuts on the threaded posts at the focuser end
of the telescope tube.
Remove cap and insert the 20mm eyepiece into the diagonal and
tighten the set screw.
Slide the chrome end of the slow motion control cables onto
equatorial mount gear shaft. Be sure to line up the set screw over
the flat spot on the shaft. Tighten screw to secure in place.
Insert the tube rings into the holes on the top of the mount and
secure them using the knobs you removed from the bottom of
each ring.
Locate the finderscope and remove plastic caps on front and back of
lens. Orient the finderscope so that the larger lens is facing towards
the front of the tube as shown here. Place finderscope over the
holes on the tube and tighten it down with the knurled nuts.
Remove the lens cap from the front of the telescope. To observe,
look through the eyepiece as shown above. Focus the image by
turning the knobs below the focuser.
1010
1313
1616
1111
1414
1717
1212
1515
1818
1919
2222 2323
2020 2121
For more information on this product or to download
the instruction manual, please visit the respective
product page on celestron.com
SOLAR WARNING: Never attempt to view the Sun
through any telescope without a proper solar filter.
NEED ASSISTANCE?
Contact Celestron Technical Support
celestron.com/pages/technical-support
02-21

ENGLISH | 3
CENTER THE TARGET
IN THE EYEPIECE
Look through the telescope using your lower powered
20mm eyepiece. Move the telescope until the object
you chose lies in the center of the view. If the image
is blurry, gently turn the focus knobs on either side of
the telescope until it comes into sharp focus.
NOTE: The image in your telescope may appear
inverted. This is perfectly normal in an
astronomical telescope.
22
LOOK THROUGH FINDERSCOPE
Once the object is centered in your 20mm eyepiece,
look through the finderscope and locate the crosshair
reticle.
33
ADJUST THE FINDERSCOPE
Without moving the telescope, use the three finger
knobs surrounding in the finderscope bracket to move
the finder around until the crosshair appears over
the same object you are observing in the telescope’s
20mm eyepiece.
TIP: Try adjusting one screw at a time. Loosen
one screw by half a turn and tighten
another by the same amount to ensure the
finderscope is securely held in place.
YOUR FINDERSCOPE IS
NOW ALIGNED!
It should not require realignment unless it is bumped
or dropped.
44
The finder is one of the most important parts of your telescope. It helps you
locate objects and center them in the eyepiece. The first time you assemble your
telescope, you need to align the finder to the telescope’s main optics. It’s best
to do this during the day*.
* SOLAR WARNING! Never attempt to view the Sun through any telescope
without a proper solar filter!
ALIGNING THE
FINDERSCOPE
20mm Eyepiece
Focus Knobs
CHOOSE A TARGET
Take the telescope outside during the day and find
an easily recognizable object, like a streetlight, license
plate or sign. The object should be as far away as
possible, but at least a quarter mile away.
11STOP
55

4| ENGLISH

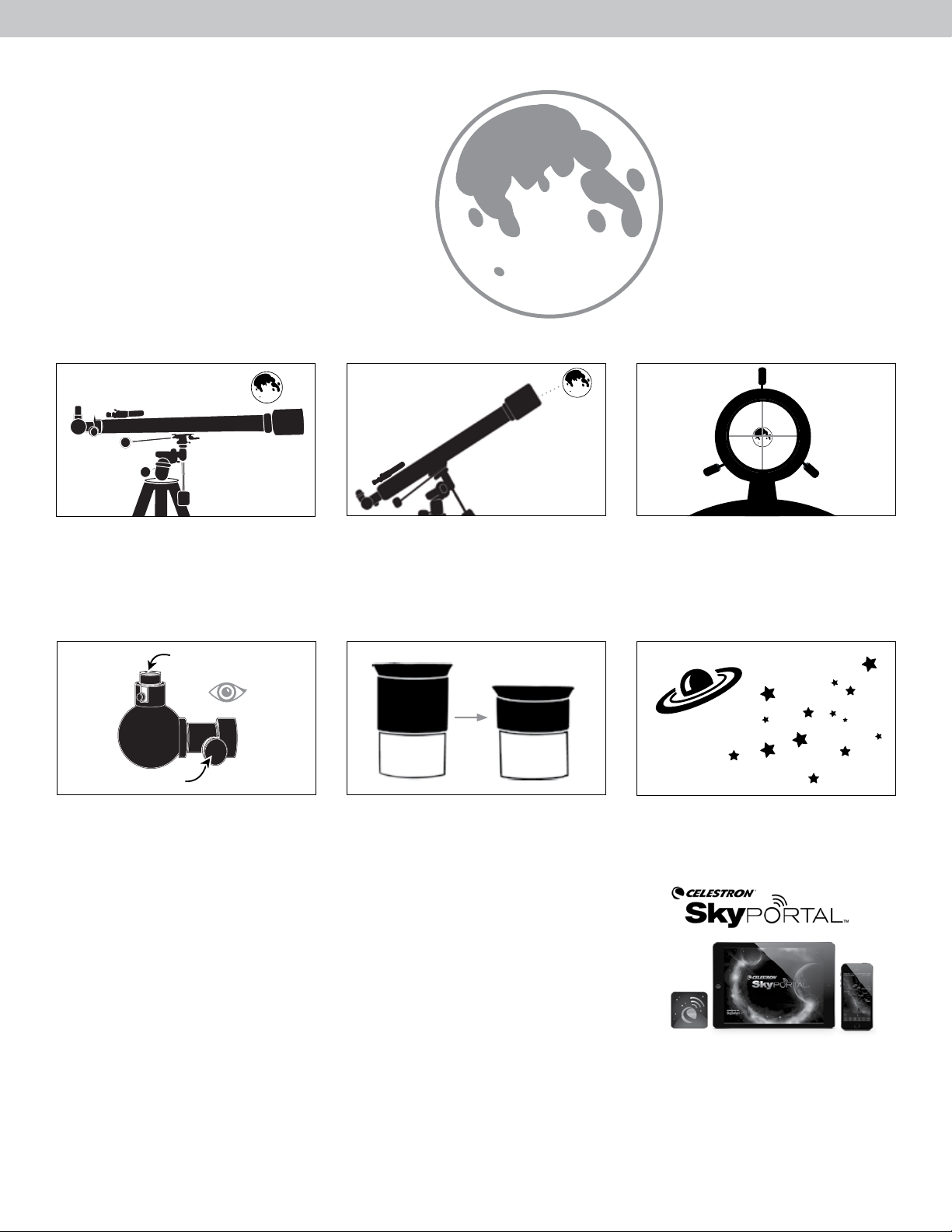

With the Moon visible in the sky, set up your telescope
with the 20mm eyepiece installed.
Look through the telescope’s 20mm eyepiece. Gently
turn the focus knobs to adjust the sharpness of the
image.
You can view many other celestial objects, such as
planets, star clusters and nebulae using this same
technique if you know where to find them in the
night sky.
Celestron’s free SkyPortal app for iOS and Android can
help you locate and identify a wide array of celestial
objects quickly and easily.
The best and easiest target for you to try to view first is the Moon. Try
observing the Moon at different points in its phase cycle. The best time
to view the Moon is from two days after a New Moon up to a few days
before a Full Moon. During this period, you will be able to see the most
detail in the craters and lunar mountain ranges.
YOUR FIRST NIGHT OUT
THE MOON
To get a closer view of the Moon, loosen the set
screws on the focuser and remove the 20mm
eyepiece. Replace it with your 4mm eyepiece and
tighten the set screws to secure it in place. The
4mm eyepiece will give you significantly more
magnification, making the Moon appear much larger.
NOTE: You may need to adjust the focus
knobs when you change eyepieces, so
make sure you are getting the sharpest
image possible.
Move the telescope so that it is roughly pointing
toward the Moon.
66
CONGRATULATIONS!
YOU HAVE NOW OBSERVED YOUR
FIRST CELESTIAL OBJECT!
33
1122
Look through the finderscope and locate the
crosshair reticle. Continue moving the telescope until
the crosshair appears over the Moon.
555
4mm
20mm
44
Focus Knobs
20mm Eyepiece

FRANÇAIS | 5
Déballez votre télescope, et vérifiez que toutes les pièces sont pré-
sentes. Votre PowerSeeker 70EQ comprend: un tube optique, un
trépied, une monture équatoriale, une vis de réglage de latitude,
un renvoi coudé, deux oculaires, une lentille de Barlow 3x, un cher-
cheur, un contrepoids de 4 lb, une barre de contrepoids, deux câbles
de mouvement ralenti, et un plateau à accessoires.
Vérifiez que les trois pieds sont de la même longueur une fois éten-
dus, pour garantir que la plateforme est à niveau pour le télescope.
Identifiez la monture équatoriale et placez-la sur la base de la
monture, dans le trou situé au centre de la plateforme de montage
du trépied.
Pour installer le trépied, écartez les pieds vers l'extérieur
au maximum et poussez l'entretoise centrale vers le bas.
Installez le plateau à accessoires sur l'entretoise centrale du trépied.
Vissez le plateau dans le trou fileté au centre de l'entretoise jusqu'à
ce qu'il soit complètement à niveau.
Par le dessous de la plateforme de montage du trépied, vissez le
boulon de fixation attaché dans le trou situé sur le dessous de la
monture équatoriale.
Étendez la portion centrale de chacun des trois pieds du trépied sur
une longueur de 6 à 12 pouces. Utilisez la vis de serrage de chaque
pied pour sécuriser le pied en position étendue.
Si nécessaire, faites tourner le plateau à accessoires dans le sens
inverse des aiguilles d'une montre jusqu'à ce que les trous pour
les accessoires ne soient pas couverts par les bras de l'entretoise,
comme illustré ici.
Trouvez la latitude approximative de votre site d'observation en
cherchant sur Internet ou à l'aide d'une carte. Vissez ensuite la vis
de réglage de la latitude dans la monture équatoriale jusqu'à ce que
votre latitude apparaisse sur l'échelle de latitude.
11
44
77
22
55
88
33
66
99
#21037
GUIDE DE CONFIGURATION RAPIDE
FRANÇAIS
70EQ

6| FRANÇAIS
Identifiez la barre de contrepoids et le contrepoids. Faites
glisser le contrepoids sur la moitié de la distance sur la barre de
contrepoids.
TENIR
Le câble doit s'attacher à l'axe d'ascension droite et l'autre câble
à l'axe de déclinaison. Serrez la vis pour fixer le câble en position.
Remettez le tube du télescope dans les anneaux du tube et serrez
les molettes de verrouillage pour le maintenir en place. L’avant du
tube doit se trouver au dessus de l'ensemble de contrepoids.
Desserrez les vis sur le système de mise au point, de manière à ce
qu'elles ne pénètrent pas dans la surface interne du diamètre du
système de mise au point. Enlevez le capuchon en plastique qui
couvre l'extrémité du porte-oculaire. Insérez le renvoi coudé dans le
système de mise au point puis serrez les vis de fixation.
Pour obtenir un plus grand grossissement, vous pouvez utiliser
la lentille de Barlow x3 incluse. Placez la lentille de Barlow dans
le système de mise au point, à la place de l'oculaire. Retirez le
capuchon de la lentille de Barlow.
Ensuite, insérez l'oculaire dans la lentille de barlow et serrez les
vis de fixation.
En tenant le contrepoids d'une main, alignez la barre de contrepoids
avec la monture. De l'autre main, faites tourner la barre de contre-
poids jusqu'à ce qu'elle soit complètement installée. Serrez la vis
de fixation du contrepoids pour maintenir le contrepoids en place.
Retirez les anneaux du tube du télescope en desserrant les
molettes de verrouillage sur les côtés de chaque anneau. Retirez
ensuite les deux molettes sur le dessous de chaque anneau du
tube.
Retirez les écrous striés des tiges filetées de l'extrémité du tube
du télescope comportant le système de mise au point.
Retirez le cache et insérez l'oculaire de 20 mm dans le renvoi coudé
puis serrez les vis de fixation.
Faites glisser l'extrémité chromée des câbles de mouvement au
ralenti dans l'arbre d'entraînement de la monture équatoriale. Veillez
à aligner la vis de fixation sur le point plat de l'arbre. Serrez la vis
pour fixer en position.
Insérez les anneaux du tube dans les trous sur le dessus de la
monture, et sécurisez-les avec les molettes que vous avez retiré du
dessous de chaque anneau.
Identifiez le chercheur et retirez les capuchons de plastiques de
l'avant et de l'arrière de la lentille. Orientez le chercheur de manière
à ce que la lentille de plus grande taille soit orientée vers l'avant du
tube, comme illustré. Placez le chercheur sur les trous du tube et
fixez-le avec les écrous striés.
Retirez le capuchon de la lentille de l'avant du télescope. Pour
effectuer l'observation, regardez dans l'oculaire comme montré
ci-dessus. Faites le point sur l'image en faisant tourner les
molettes sous le système de mise au point.
1010
1313
1616
1111
1414
1717
1212
1515
1818
1919
2222 2323
2020 2121
Pour en savoir plus sur ce produit, ou télécharger
le mode d’emploi, visitez la page correspondante du
produit sur celestron.com.
AVERTISSEMENT SUR LE SOLEIL: N’essayez
jamais d’observer le soleil à l’aide d’un télescope
sans utiliser un filtre solaire adéquat.
BESOIN D'ASSISTANCE?
Contactez le support technique de Celestron
celestron.com/pages/technical-support
02-21

FRANÇAIS | 7
CENTRER LA CIBLE
DANS L'OCULAIRE
Regardez dans le télescope en utilisant votre oculaire
de 20 mm basse puissance. Déplacez le télescope
jusqu'à que l'objet choisi se trouve au centre du
champ de vision. Si l’image est floue, faites doucement
tourner l'une ou l'autre molette de mise au point
jusqu’à ce que l’image soit nette.
NOTE: L'image observée dans votre télescope peut
apparaître inversée. Cela est parfaitement
normal pour un télescope astronomique.
22
REGARDEZ DANS LE CHERCHEUR
Une fois l'objet centré dans votre oculaire de 20 mm,
regardez dans le chercheur et localisez le réticule du
viseur.
33
AJUSTER LE CHERCHEUR
Sans déplacer le télescope, utilisez les trois vis
à main situées sur le pourtour du chercheur pour
déplacer le chercheur dans son support, jusqu'à ce
que le viseur apparaisse en superposition avec l'objet
observé dans l'oculaire de 20 mm du télescope.
CONSEIL: Essayez autant que possible de ne faire
tourner qu'une vis à la fois. Desserrez
une vis d'un demi tour, et faites-en
tourner une autre d'autant pour garantir
que le chercheur ne risque pas de tomber.
VOTRE CHERCHEUR EST
MAINTENANT ALIGNÉ !
Il n'aura pas besoin d'être aligné de nouveau tant
qu'il n'aura pas subi un choc ou une chute.
44
Le chercheur est l'un des composants les plus importants de votre télescope. Il
vous aide à localiser des objets et à les centrer dans votre oculaire. La première
fois que vous assemblez votre télescope, vous devez aligner le chercheur avec
le système optique principal du télescope. Il est plus facile d'effectuer cette
opération pendant la journée*.
* AVERTISSEMENT SUR LE SOLEIL! N’essayez jamais d’observer le soleil
à l’aide d’un télescope sans utiliser un filtre solaire adéquat!
ALIGNER
LE CHERCHEUR
Oculaire de 20 mm
Molettes de mise au point
CHOISIR UNE CIBLE
Installez le télescope à l’extérieur en journée, et
repérez un objet aisément reconnaissable, comme
un feu de signalisation, une plaque d’immatriculation
ou un panneau. L’objet doit se situer aussi loin que
possible, mais à au moins un quart de mile de vous.
11STOP
55

8| FRANÇAIS
Lorsque la Lune est visible dans le ciel, installez votre
télescope avec l'oculaire de 20 mm.
Regardez dans l'oculaire de 20 mm dans le télescope.
Faites tourner doucement la molette de mise au point
pour ajuster le netteté de l'image.
Vous pouvez voir un grand nombre d'objets célestes,
comme des planètes, des amas d'étoiles et des
nébuleusesenutilisantlamêmetechnique,sivoussavez
comment les trouver dans le ciel nocturne.
L'appli SkyPortal gratuite de Celestron, disponible pour
iOS et Android, peut vous aider à identifier une grande
variété d'objets célestes, rapidement et aisément.
La meilleure cible, qui est également la plus aisée est la Lune. Essayez
d'observer la Lune à différents moments de ses phases. Le meilleur
moment pour observer la Lune est deux jours après la nouvelle Lune
et quelques jours avant la pleine Lune. Pendant cette période, vous
pourrez distinguer la plus grande quantité de détails dans les cratères
et les chaînes de montagnes lunaires.
VOTRE PREMIÈRE NUIT D'OBSERVATION
LA LUNE
Pour obtenir une meilleure vue de la Lune,
desserrez les vis de fixation du système
de mise au point et retirez l'oculaire de 20 mm.
Remplacez-le par l'oculaire de 4 mm et serrez les vis
de fixation pour le fixer. L'oculaire de 4 mm permettra
un grossissement notablement plus important, faisant
apparaître la Lune en bien plus grand.
NOTE: Il est possible que vous deviez
ajuster les molettes de mise au point
après avoir changé l'oculaire, pour
garantir que vous disposez de l'image
la plus nette possible.
Déplacez le télescope de manière qu'il pointe plus ou
moins vers la Lune.
66
FÉLICITATIONS !
VOUS AVEZ MAINTENANT
OBSERVÉ VOTRE PREMIER OBJET CÉLESTE!
33
1122
Regardez dans le chercheur et localisez le réticule du
viseur. Continuez à orienter le télescope jusqu'à ce
que le viseur soit superposé sur la Lune.
555
4mm
20mm
44
Molettes de mise au point
Oculaire de 20 mm

DEUTSCH | 9
Packen Sie Ihr Teleskop aus und überprüfen die Vollständigkeit aller
Teile. Ihr PowerSeeker 70EQ enthält: einen optischen Tubus, Stativ,
äquatoriale Montierung, Breitengrad-Einstellschraube, Zenitspiegel,
2 Okulare, eine 3x Barlow-Linse, Sucherfernrohr, 4 Pfund (1,8 kg)
Gegengewicht, Gegengewichtsstange, zwei Zeitlupen-Steuerkabel
und ein Zubehörfach.
Vergewissern Sie sich, dass alle drei Beine nach dem Ausfahren
die gleiche Höhe haben, um eine ebene Plattform für das Teleskop
zu schaffen.
Nehmen Sie die äquatoriale Montierung und setzen die Basis der
Montierung in die Öffnung in der Mitte der Stativmontageplattform
ein.
Zum Aufbau des Stativs die Beine nach außen ziehen, bis sie
vollständig ausgezogen sind. Drücken Sie die mittlere Beinstrebe
nach unten.
Bringen Sie das Okularzubehörfach oben auf der mittleren Beinstüt-
ze des Stativs an. Drehen Sie die Ablage in die Gewindeöffnung in
der Mitte der Beinstrebe, bis sie fest sitzt.
Schrauben Sie die mitgelieferte Befestigungsschraube unterhalb der
Stativ-Montageplattform in das Gewindeloch auf der Unterseite der
äquatorialen Montierung.
Den mittleren Teil jeder der drei Beinstreben ca. 15 bis 30 cm nach
unten ausfahren. Die ausgezogenen Beine mit den drei Feststell-
schrauben unten an jedem Bein sichern.
Drehen Sie ggf. die Zubehörablage gegen den Uhrzeigersinn, bis
die Zubehörlöcher nicht durch die Arme der Beinstrebe verdeckt
werden, wie hier dargestellt.
Suchen Sie im Internet oder mit einer Karte den ungefähren
Breitengrad Ihres Beobachtungsorts. Schrauben Sie anschließend
die Breitengrad-Einstellschraube in die äquatoriale Montierung, bis
Ihr Breitengrad auf der Breitengradskala angezeigt wird.
11
44
77
22
55
88
33
66
99
NR. 21037
KURZANLEITUNG ZUR EINRICHTUNG
DEUTSCH
70EQ

10 | DEUTSCH
Nehmen Sie die Gegengewichtsstange und das Gegengewicht.
Schieben Sie das Gegengewicht zur Hälfte auf die Gegengewichts-
stange.
HALTEN
Ein Kabel muss an der Rektaszensionsachse und das andere an der
Deklinationsachse befestigt werden. Ziehen Sie die Schraube fest,
um das Kabel an der richtigen Position zu sichern.
Setzen Sie den Teleskoptubus wieder in die Tubusringe ein und
sichern die Verriegelungsknöpfe, um ihn an der richtigen Position
zu halten. Die Vorderseite des Tubus muss über der Gegenge-
wichtsbaugruppe positioniert werden.
Lösen Sie die Schrauben am Fokussierer, damit sie den Innen-
durchmesser des Fokussierers nicht behindern. Entfernen Sie die
Plastikabdeckung, die das Ende des Fokussierers abdeckt. Setzen
Sie den Zenitspiegel in den Fokussierer ein und ziehen die Stell-
schraube fest.
Sie können die mitgelieferte 3x Barlowlinse für eine zusätzliche
Vergrößerung verwenden. Stecken Sie die Barlowlinse anstelle
des Okulars in den Fokussierer. Entfernen Sie die Kappe von der
Barlowlinse.
Setzen Sie anschließend das Okular in die Barlowlinse ein und
ziehen die Stellschrauben fest, um es zu fixieren.
Halten Sie das Gegengewicht mit einer Hand und richten Sie die
Gegengewichtsstange nach der Montierung aus. Drehen Sie mit der
anderen Hand die Gegengewichtsstange, bis sie fest sitzt. Ziehen
Sie die Gegengewicht-Arretierschrauben fest, um das Gegengewicht
in Position zu halten.
Entfernen Sie die Tubusringe vom Teleskoptubus, indem Sie
die Feststellknöpfe an den Seiten jedes Rings lösen. Entfernen
Sie anschließend die zwei Knöpfe auf der Unterseite von jedem
Tubusring.
Entfernen Sie die Rändelmuttern von den Gewindestangen am
Fokussiererende des Teleskoptubus.
Entfernen Sie die Kappe und setzen das 20-mm-Okular in den Zenit-
spiegel ein und ziehen die Stellschraube fest.
Schieben Sie das verchromte Ende der Zeitlupen-Kontrollkabel
auf die Getriebewelle der äquatorialen Montierung. Achten Sie
darauf, dass die Stellschraube über der flachen Stelle auf der Welle
ausgerichtet ist. Ziehen Sie die Schraube fest, um sie zu sichern.
Stecken Sie die Tubusringe in die Öffnungen oben auf der Montie-
rung und sichern Sie sie mit den Knöpfen, die Sie zuvor von der
Unterseite jedes Rings entfernt haben.
Nehmen Sie das Sucherfernrohr und entfernen Sie die Plastikkappen auf
der Vorder- und Rückseite des Objektivs. Richten Sie das Sucherfernrohr
so aus, dass die größere Linse wie hier gezeigt zur Vorderseite des Tubus
zeigt. Setzen Sie das Sucherfernrohr auf die Löcher im Tubus und ziehen
es mit den Rändelmuttern fest.
Nehmen Sie den Objektivdeckel vorne am Teleskop ab. Schauen
Sie zum Beobachten durch das Okular, wie oben dargestellt.
Stellen Sie das Bild scharf, indem Sie die Knöpfe unterhalb des
Fokussierers drehen.
1010
1313
1616
1111
1414
1717
1212
1515
1818
1919
2222 2323
2020 2121
Für weitere Informationen zu diesem Produkt
oder zum Herunterladen der Bedienungsanleitung
besuchen Sie die entsprechende Produktseite auf
celestron.com
SONNENSTRAHLEN-WARNHINWEIS: Versuchen
Sie niemals, ohne einen geeigneten Sonnenfilter die
Sonne durch ein Teleskop zu beobachten.
BRAUCHEN SIE UNTERSTÜTZUNG?
Wenden Sie sich an die technische Unterstützung von
Celestron unter
celestron.com/pages/technical-support
02-21
