CIAS Elettronica S.r.l. CORAL-PLUS System manual

20MACIE0277
CORAL-PLUS
Barriera a Microonde
Manuale di Installazione
Outdoor Microwave Barrier
Installation Handbook
Edizione / Edition 1.5

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 1 di 66 CORAL-PLUS
INDICE
1DESCRIZIONE.................................................................................................................................................................3
1.1 DESCRIZIONE..................................................................................................................................................................3
1.2 SCHEMA A BLOCCHI........................................................................................................................................................4
MONTAGGIO DELLE UNITÀ..................................................................................................................................................5
1.3 NUMERO DI TRATTE .......................................................................................................................................................6
1.4 CONDIZIONI DEL TERRENO .............................................................................................................................................6
1.5 PRESENZA DI OSTACOLI..................................................................................................................................................7
1.6 AMPIEZZA DEL FASCIO SENSIBILE ..................................................................................................................................7
1.7 LUNGHEZZA DELLE ZONE MORTE IN PROSSIMITÀ DEGLI APPARATI.................................................................................8

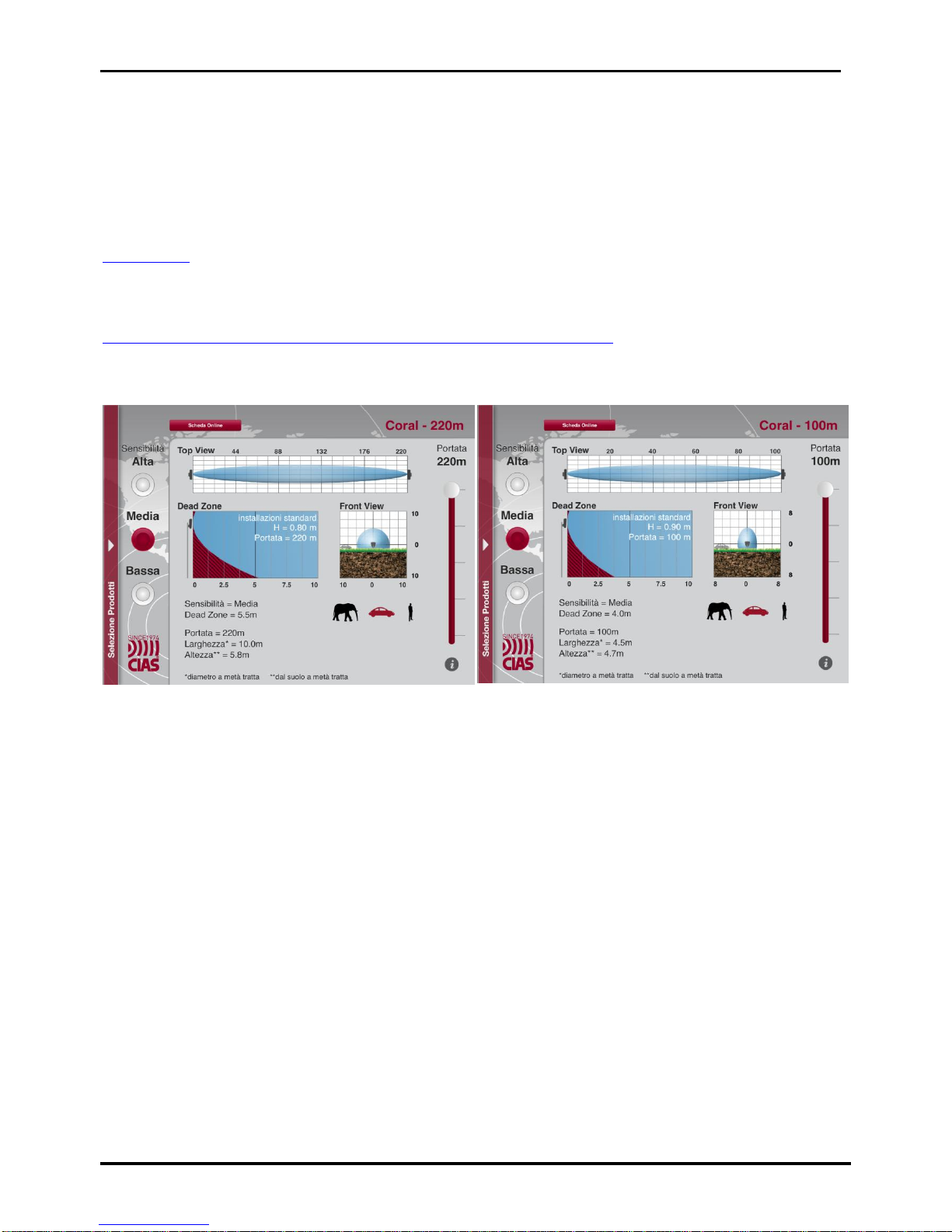

1.8 COME CALCOLARE LA DIMENSIONE DEL FASCIO E DELLE ZONE MORTE...........................................................................9

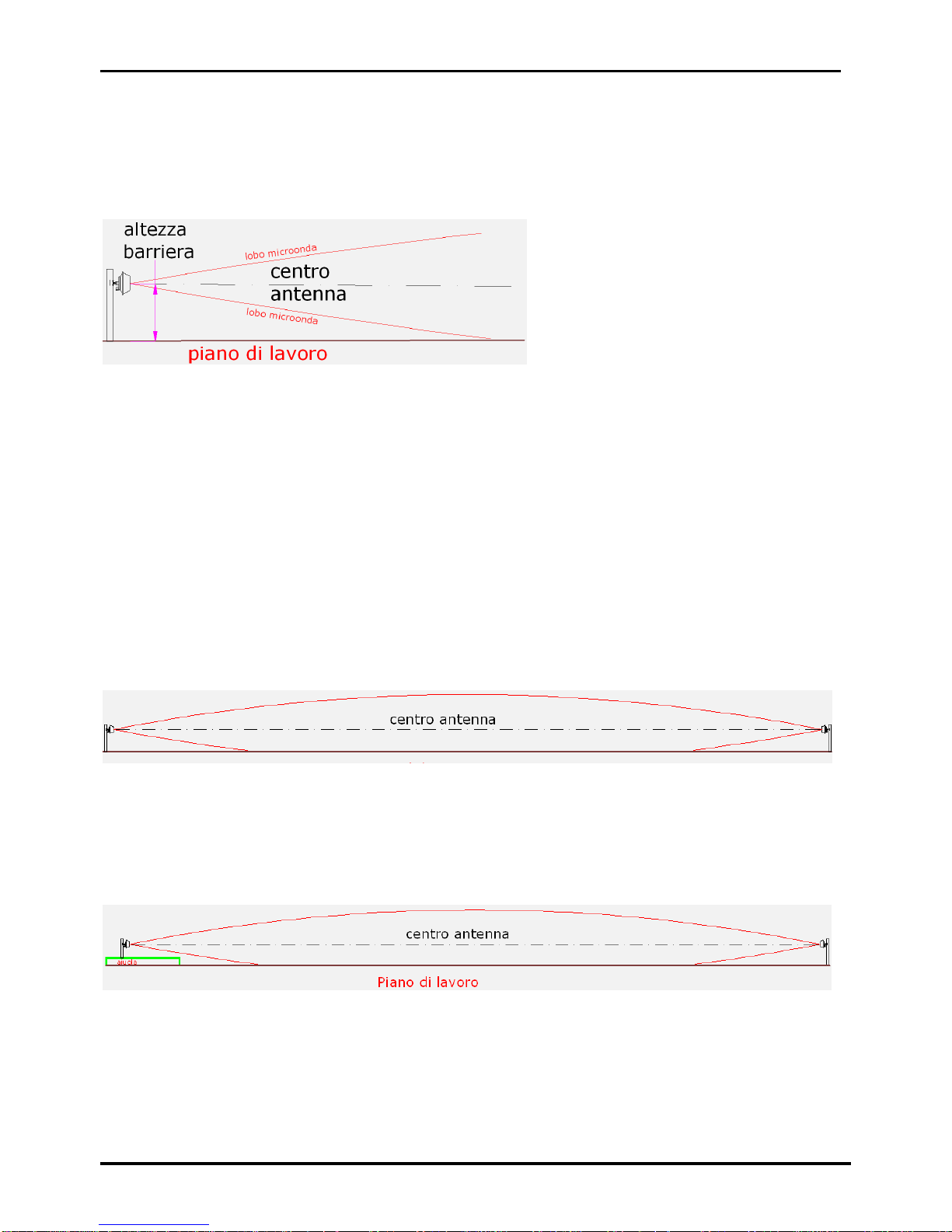

1.9 PIANO DI LAVORO DELLA MICROONDA..........................................................................................................................10
1.10 INSTALLAZIONE A PARETE.......................................................................................................................................13
2COLLEGAMENTI .........................................................................................................................................................14
2.1 MORSETTIERE,CONNETTORI E FUNZIONALITÀ DEI CIRCUITI.........................................................................................14
2.1.1 Circuito Trasmettitore......................................................................................................................................14
3.1.2 Circuito Ricevitore ...........................................................................................................................................16
2.2 COLLEGAMENTO ALLA CENTRALE................................................................................................................................19
2.2.1 Contatti di allarme: Allarme, Manomissione, Guasto......................................................................................19
2.2.2 Connessioni per Sincronismo ...........................................................................................................................20
2.2.3 Connessioni per Stand-by.................................................................................................................................20
2.2.4 Connessioni per Test ........................................................................................................................................20
2.3 LINEA SERIALE RS-485 ...............................................................................................................................................21
2.3.1 Interfaccia Linea Seriale RS-485 / 232 ............................................................................................................21
2.3.2 Connessioni per Linea Seriale RS-485.............................................................................................................21
2.3.3 Configurazione Rete e Rigeneratori di segnale................................................................................................21
3ALIMENTAZIONE........................................................................................................................................................23
3.1 CIRCUITO ALIMENTATORE E CARICA BATTERIA (KIT OPZIONALE COD:CORALPOWER) ..23
3.2 ALIMENTAZIONE POE802.3 AF (KIT OPZIONALE COD:IP-DOORWAY)..............24
3.3 COLLEGAMENTO ALL’ALIMENTAZIONE 230VAC ..........................................................................................................25
3.4 COLLEGAMENTO ALL’ALIMENTAZIONE DI RISERVA (BATTERIA)..................................................................................25
4ALLINEAMENTO E VERIFICA .................................................................................................................................26
4.1 ALLINEAMENTO E VERIFICA .........................................................................................................................................26
4.1.1 Operazioni sul Trasmettitore............................................................................................................................26
4.1.2 Operazioni sul Ricevitore.................................................................................................................................27
4.2 ALLINEAMENTO E VERIFICA CON SOFTWARE ................................................................................................................32
5MANUTENZIONE E ASSISTENZA ............................................................................................................................33
5.1 RICERCA GUASTI..........................................................................................................................................................33
5.2 KIT ASSISTENZA ..........................................................................................................................................................33
6CARATTERISTICHE....................................................................................................................................................34
6.1 CARATTERISTICHE TECNICHE.......................................................................................................................................34
6.2 CARATTERISTICHE FUNZIONALI...................................................................................................................................35

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 2 di 66 CORAL-PLUS
INDEX
1DESCRIPTION...............................................................................................................................................................36
1.1 DESCRIPTION................................................................................................................................................................36
1.2 BLOCK DIAGRAM .........................................................................................................................................................37
2INSTALLATION ............................................................................................................................................................38
2.1 BARRIER ASSEMBLY.....................................................................................................................................................38
2.2 NUMBER OF SECTIONS..................................................................................................................................................39
2.3 GROUND CONDITIONS...................................................................................................................................................39
2.4 PRESENCE OF OBSTACLES ............................................................................................................................................40
2.5 AMPLITUDE OF THE SENSITIVE BEAM...........................................................................................................................40
2.6 LENGTH OF DEAD ZONES NEAR THE EQUIPMENT..........................................................................................................41
2.7 HOW TO CALCULATE THE SIZE OF THE BEAM AND DEAD ZONES....................................................................................41
2.8 MICROWAVE WORKING PLANE......................................................................................................................................42
2.9 WALL INSTALLATION....................................................................................................................................................45
3CONNECTIONS.............................................................................................................................................................46
3.1 TERMINAL BLOCKS,CONNECTORS AND CIRCUITS FUNCTIONS.....................................................................................46
3.1.1 Transmitter Circuit...........................................................................................................................................46
3.1.2 Receiver Circuit................................................................................................................................................48
3.2 CONNECTION TO THE CONTROL PANEL ........................................................................................................................51
3.2.1 Alarm contacts: Alarm, Tamper, Fault.............................................................................................................51
3.2.2 Synchronism connection...................................................................................................................................52
3.2.3 Stand-by connection .........................................................................................................................................52
3.2.4 Test connection.................................................................................................................................................52
3.3 SERIAL LINE RS-485 ....................................................................................................................................................53
3.3.1 RS - 485 / 232 Network Connection Interface..................................................................................................53
3.3.2 RS -485 Serial Line connections.......................................................................................................................53
3.3.3 Network Configuration and Signal Repeaters..................................................................................................53
4POWER SUPPLY...........................................................................................................................................................55
4.1 POWER SUPPLY AND BATTERY CHARGER CIRCUIT (OPTIONAL KIT COD.CORALPOWER).............55
4.2 POWER OVER ETHERNET 802.3 AF (OPTIONAL KIT COD.IP-DOORWAY).....................56
4.3 CONNECTION TO THE POWER SUPPLY 230VAC.............................................................................................................57
4.4 CONNECTION OF STAND-BY BATTERY ..........................................................................................................................57
5ADJUSTMENT AND TESTING...................................................................................................................................58
5.1 ADJUSTMENT AND TESTING..........................................................................................................................................58
5.1.1 Transmitter Setting up ......................................................................................................................................58
5.1.2 Receiver setting up ...........................................................................................................................................59
5.2 ALIGNMENT AND MONITORING WITH SOFTWARE...........................................................................................................63
6MAINTENANCE AND ASSISTANCE.........................................................................................................................64
6.1 TROUBLESHOOTING......................................................................................................................................................64
6.2 MAINTENANCE KITS......................................................................................................................................................64
7CHARACTERISTICS....................................................................................................................................................65
7.1 TECHNICAL CHARACTERISTICS .....................................................................................................................................65
7.2 FUNCTIONAL CHARACTERISTICS...................................................................................................................................66

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 3 di 66 CORAL-PLUS
1 DESCRIZIONE
1.1 Descrizione
CORAL-PLUS è una barriera a microonde per protezioni volumetriche perimetrali esterne.
CORAL-PLUS è in grado di rilevare la presenza di un corpo che si muove all‟interno di un
campo sensibile instauratosi tra il Trasmettitore (TX) e il Ricevitore (RX).
Il segnale ricevuto viene analizzato in modo assai sofisticato, permettendo di raggiungere
eccellenti prestazioni nella rilevazione, un numero molto limitato di Falsi Allarmi ed una enorme
semplicità di installazione e di manutenzione.
CORAL-PLUS è disponibile con le seguenti portate:
-CORALPLUS100A Portata 100 metri
-CORALPLUS220A Portata 220 metri

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 4 di 66 CORAL-PLUS
1.2 Schema a blocchi
Negli schemi a blocchi che seguono sono rappresentati i gruppi funzionali della testa
Trasmittente e Ricevente della barriera CORAL PLUS.
Ms2
J2
PARAMETRI
DEFAULT
PARAMETRI
LAVORO
STORICO
EVENTI
PASSWORDS
J3
F1
OSCILLATORE
MW
10.525 GHz ANTENNA
MW
AMPLIFICATORE
Jp4
J4-S2
Amp1
CPU
PREAMPLIFICATORE
E SELETTORE
DI SINCRONISMO
SELETTORE CANALE
DI MODULAZIONE
INTERFACCIA
RS-485
INTERFACCIA
DI ALLARME
A RELE'
MORSETTIERA
PRINCIPALE
ALIMENTATORE
E CARICA BATTERIA
CONNETTORE PER
OSCILLATORE A MW
PROTEZIONI PER
APERTURA E DISORIENTAMENTO
CONTENITORE
CONNETTORE PER
STRUMENTO DI
TARATURA E
COLLAUDO
STC-95
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
COMMUTATORE
SELEZIONE
N° TRATTA (DECINE)
COMMUTATORE
SELEZIONE
N° TRATTA (UNITA’)
RL
GUA
RL
MAN
MORSETTIERA
PER LA CONNESSIONE
DELLA LINEA SERIALE
REGOLATORE
DI TENSIONE
+ 5 Vdc Sw3
Sw2
Sw1
Ms3
Ms1
4.00 MHz
REGOLATORE
DI TENSIONE
+ 8 Vdc
Jp2
Ms2
Batteria
Y1
Schema a blocchi Coral Plus Trasmettitore
Ms2
J2
PARAMETRI
DEFAULT
PARAMETRI
LAVORO
STORICO
EVENTI
PASSWORDS
F1
DETECTOR
MW
10.525 GHz ANTENNA
MW
AMPLIFICATORE
REGOLATO
Jp2
S3-J4
Amp1
Jp1
CPU
INTERFACCIA
RS-485
INTERFACCIA
DI ALLARME
A RELE'
ALIMENTATORE
E CARICA BATTERIA
CONNETTORE PER
DETECTOR A MW
RL
GUA
RL
MAN
PROTEZIONI PER
APERTURA E DISORIENTAMENTO
CONTENITORE
CONNETTORE PER
STRUMENTO DI
TARATURA E
COLLAUDO
STC-95
REGOLATORE
AUTOMATICO
DI
GUADAGNO
DIGITALE
RL
ALL
INTERFACCIA DI
PUNTAMENTO
E DI
WALK TEST
0
1
2
3
4
5
6
7
8
9
SELETTORI PER
FUNZIONI
SELETTORE
INTEGRAZIONE
REGOLATORE
DI TENSIONE
+ 5 Vdc
Sw1
Sw2
Sw3
Ms1
Ms3 4.00 MHz
MORSETTIERA
PER LA CONNESSIONE
DELLA LINEA SERIALE
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
Sw4
Sw5
Sw6
SELETTORE
SENSIBILITA’
SELETTORE
MASCHERAMENTOI
SELETTORE
BARRIERA (DECINE)
SELETTORE
BARRIERA (UNITA’)I
REGOLATORE
DI TENSIONE
+ 8 Vdc
J3
Batteria
Y1
Schema a blocchi Coral Plus Ricevitore

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 5 di 66 CORAL-PLUS
Montaggio delle unità
Fissare le unità ricevente (Rx) e trasmittente (Tx) al palo “CORAL-SP” (opzionale) o ad un palo
che abbia le caratteristiche riportate nella figura seguente:
300mm
630mm
250mm
170mm
50mm
Ø 60 mmØ 60 mm
TUBAZIONE PER INGRESSO
CAVI DA IMPIANTO
FORO PER USCITA
CAVI DA IMPIANTO
BASAMENTO INTERRATO
IN CEMENTO
TRONCHETTI RADIALI
ANTIROTAZIONE PALO
ALTEZZA DAL SUOLO CONSIGLIATA
800 mm (da 710 a 890mm)
300mm
700mm
850mm (da 780 a 960mm)
Per il montaggio della ganascia alla testa Coral:
- Inserire il passacavo nell‟apposita sede della ganascia
- Inserire la guarnizione nel passacavo
- Inserire il tutto nell‟apposita sede del fondo Coral
- Inserire la rondella in acciaio ed avvitare la ghiera.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 6 di 66 CORAL-PLUS
1.3 Numero di Tratte
Dovendo progettare la protezione con barriere volumetriche di un perimetro chiuso, oltre alle
normali considerazioni di suddivisione del perimetro in un certo numero di tratte che tengano
conto delle necessità gestionali dell'intero impianto, occorre ricordare che è sempre preferibile
installare un numero di tratte pari.
Questo perché in un perimetro chiuso formato da un numero di tratte dispari si verrebbe a
formare un incrocio dove sarebbero presenti un trasmettitore ed un ricevitore i quali potrebbero
interferire tra di loro.
Nella figura 1a l‟angolo tra le due teste Tx ed Rx è corretto, ma le due teste sono molto vicine
ed il trasmettitore corrispondente al ricevitore posto in questo angolo è molto lontano. Nel caso
di figura 1c le due teste Tx ed Rx vicine formano un angolo maggiore di 90° e ciò non è
corretto, queste due teste inoltre sono molto vicine l‟una all‟altra.
CORRETTO CORRETTO
ERRATO ERRATO
CORRETTO CORRETTO
Figura 1
1.4 Condizioni del Terreno
Non è consigliabile installare l'apparato lungo tratti dove vi siano: erba alta (maggiore di 10 cm),
stagni, corsi d'acqua in senso longitudinale ed in generale tutti quei tipi di terreni la cui
conformazione sia rapidamente variabile (creazione di pozze d‟acqua, ecc).
Fig.1a
Fig.1f
Fig.1e
Fig.1d
Fig.1c
Fig.1b

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 7 di 66 CORAL-PLUS
1.5 Presenza di Ostacoli
Le recinzioni, se metalliche e pertanto molto riflettenti, possono causare diversi problemi di
riflessione della microonda, è quindi necessario adottare alcuni accorgimenti:
- la recinzione deve essere accuratamente fissata, in modo che il vento non ne provochi il
movimento;
- dove possibile, la tratta non dovrebbe essere posizionata parallelamente alla recinzione,
è preferibile creare un angolo rispetto ad essa con un disassamento di almeno 2 metri
(fig.2)
- nel caso in cui il fascio sensibile debba essere delimitato lateralmente da due reti
metalliche, è consigliabile che il corridoio tra esse non sia inferiore ai 5 m. in quanto il
loro movimento potrebbe creare dei disturbi. In questo caso è preferibile non utilizzare la
barriera per più della metà della sua portata massima.

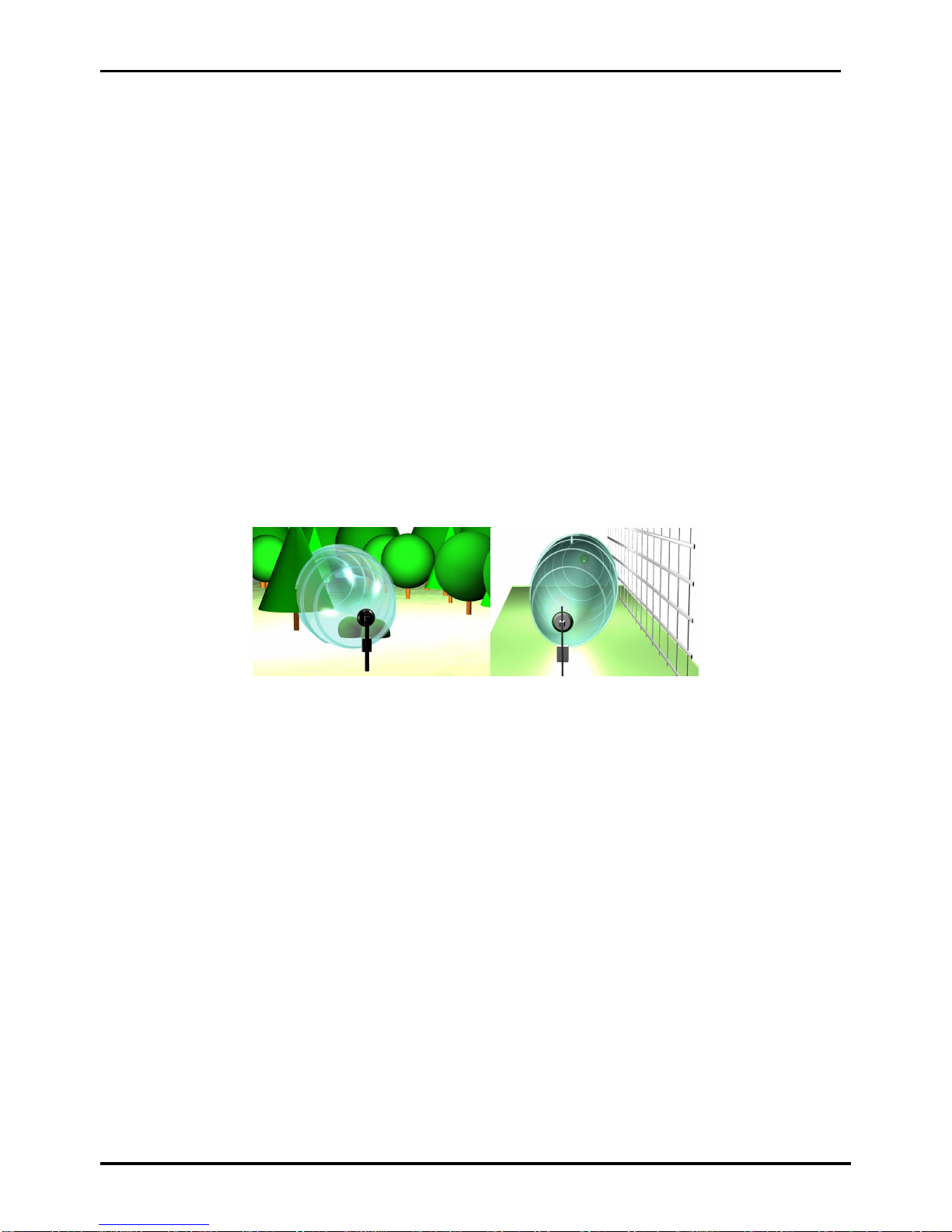

Gli alberi, le siepi, i cespugli, la vegetazione in genere, richiedono una particolare attenzione
qualora ci si trovi in prossimità o all‟interno del fascio di protezione.
Questi ostacoli sono elementi variabili per dimensione e posizione causando potenzialmente
problematiche al funzionamento se non manutenuti adeguatamente.
Figura 2
All‟interno del fascio di protezione, è altresì tollerabile la presenza di tubi, pali ed ostacoli vari
(illuminazione, camini, ecc) purché non presentino dimensioni eccessive. Questi infatti sono la
causa di Zone d’Ombra non protette e di Zone di Ipersensibilità, fonti di falsi allarmi.
1.6 Ampiezza del Fascio Sensibile
L'ampiezza del Campo Sensibile è in funzione del tipo di antenna impiegata, dalla distanza tra
Trasmettitore e Ricevitore e dalla regolazione di sensibilità impostata.
Nota: Nei casi dove si necessità di un‟apertura maggiore del fascio sul piano verticale si può
utilizzare l‟accessorio opzionale antenna “Butterfly”, cod. PAR-BF.
Attenzione: In caso di installazione su asfalto, cemento armato o porfido con distanze superiori
a 50m questo accessorio non è utilizzabile.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 8 di 66 CORAL-PLUS
1.7 Lunghezza delle Zone Morte in prossimità degli apparati
La lunghezza delle Zone Morte in prossimità degli apparati è in funzione sia della distanza
dell'apparato stesso dal suolo, sia della sensibilità impostata sul Ricevitore, sia del tipo di
antenna impiegata (figure 5-6).
L’altezza consigliata per installazioni standard è approssimativamente di 85 cm (85/90cm
circa se si sta utilizzando la parabola “butterfly”), la misura è da considerarsi tra il suolo e il
centro dell'antenna.
Con una sensibilità media, la distanza minima consigliata per effettuare l’incrocio è di 5
m. (3,5m se si sta utilizzando la parabola “butterfly”).
5 M
80-85 cm
Dead Zone
Dead Zone

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 9 di 66 CORAL-PLUS
1.8 Come calcolare la dimensione del fascio e delle zone morte
Per poter calcolare in linea teorica l‟ampiezza del fascio a microonda e le relative zone d‟ombra
generate rispetto alla distanza variabile tra TX e RX, CIAS ha creato CIAS Volumeter un
semplice applicativo disponibile gratuitamente sul nostro sito:
www.cias.it
oppure su App Store al seguente link:
https://itunes.apple.com/it/app/cias-volumeter/id409397666?mt=8
Nota: CIAS Volumeter sarà a breve disponibile per Android
Dimensione del fascio e zone d’ombra usando
antenna parabolica di serie
Dimensione del fascio e zone d’ombra usando
antenna parabolica opzionale “butterfly”

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 10 di 66 CORAL-PLUS
1.9 Piano di lavoro della microonda
Il piano di lavoro è la superficie sulla quale il fascio a microonde si riflette, permettendo il
funzionamento della barriera.
La distanza fra il centro dell‟antenna e il piano di lavoro è detta altezza della barriera e deve
essere scelta in base al tipo di piano di lavoro (asfalto, cemento, autobloccante, terreno o
erba), del modello di barriera e della distanza.
•Il piano di lavoro DEVE necessariamente essere uno solo.
•In prossimità di un muro o rete metallica potrebbe accadere che la microonda “veda” 2
piani, il muro/rete e il terreno.
•L‟altezza installativa idonea si ricava tramite lo strumento di allineamento incorporato
•E‟ necessario che il campo microonda sia stabile.
Qui di seguito verranno riportati alcuni esempi installativi:
1° Esempio
Palo sullo stesso piano di lavoro della microonda
Questa soluzione installativa è la più semplice poiché il piano di lavoro è livellato e i pali si
trovano alla stessa quota.
2° Esempio (esempio su aiuola o marciapiede)
Palo a un livello differente rispetto al piano di lavoro della microonda
La testa viene installata all‟interno di un‟aiuola ad un piano più alto per facilitare, per esempio,
la posa dei pali; il lobo a microonda lavorerà, quindi, su un piano differente.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 11 di 66 CORAL-PLUS
3° Esempio (cambio pendenza/avvallamento)
Palo a un livello differente rispetto al piano di lavoro della microonda
La testa viene installata nel cambio pendenza o in un avvallamento, il lobo a microonda
lavorerà, quindi su un piano differente.
4° Esempio (cambio pendenza, installazione consigliata)
Palo a un livello differente rispetto al piano di lavoro della microonda.
La testa Tx1 si trova su un piano differente dall Rx1 posizionato, invece, sul piano di lavoro
della barriera 2.
5° Esempio (cambio pendenza, installazione consigliata)
Palo a un livello differente rispetto al piano di lavoro della microonda.
La testa Tx1 si trova su un piano differente dall Rx1 posizionato, invece, sul piano di lavoro
della barriera 2
6° Esempio (cambio pendenza, installazione non consigliata)
Palo a un livello differente rispetto al piano di lavoro della microonda.
Si utilizza un palo unico a scapito però delle zone d‟ombra che devono essere protette con due
sensori supplementari.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 12 di 66 CORAL-PLUS

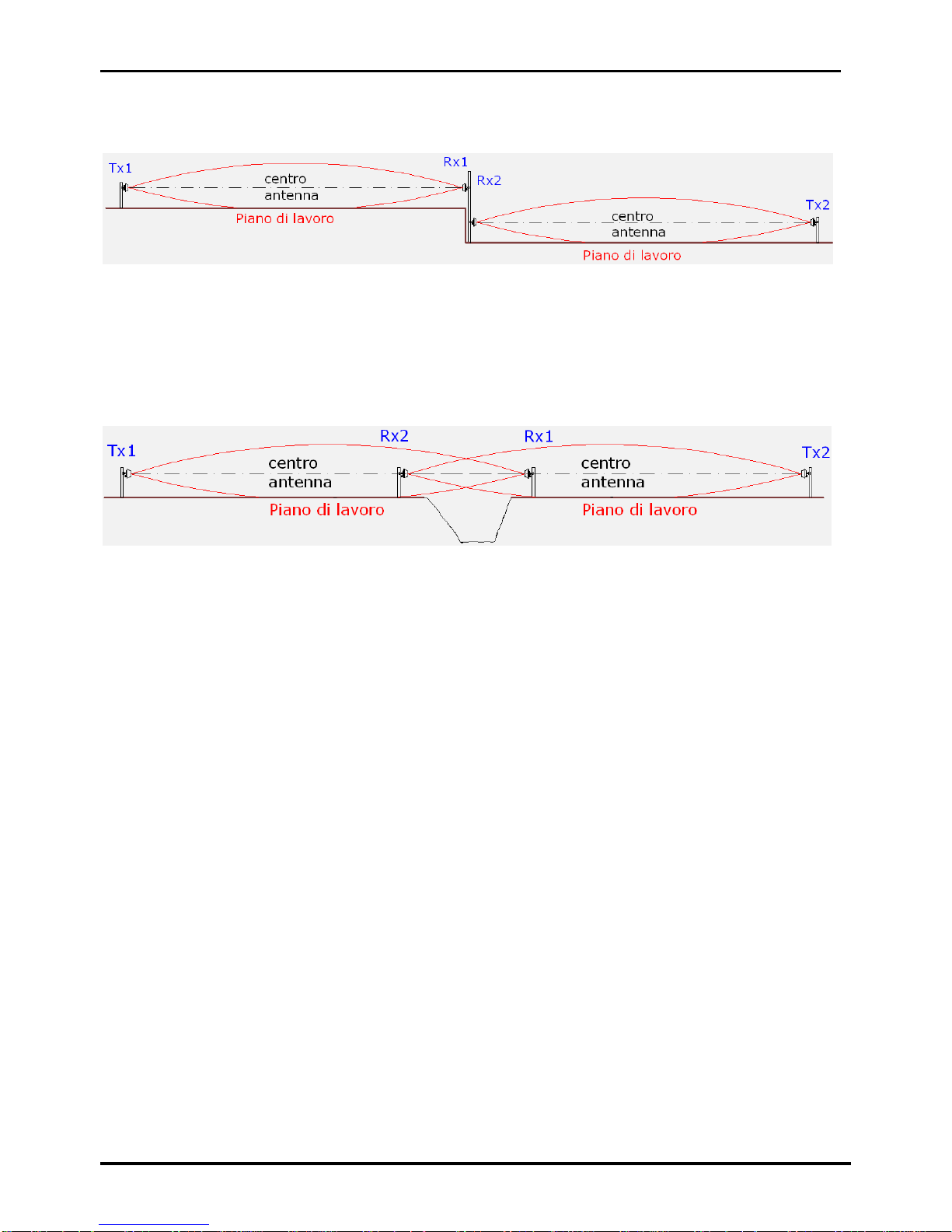

7° Esempio (cambio di pendenza a gradino, piani non allineati)
La barriera 1 si trova su un piano differente rispetto alla barriera 2.
E‟ necessario installare due distinte barriere considerando due differenti piani di lavoro e
proteggere le zone d‟ombra di Rx1 e Rx2 con due sensori supplementari.
8° Esempio (forte avvallamento del terreno)
II forte avvallamento del terreno crea una considerevole zona d‟ombra che deve essere protetta
con un sensore supplementare.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 13 di 66 CORAL-PLUS

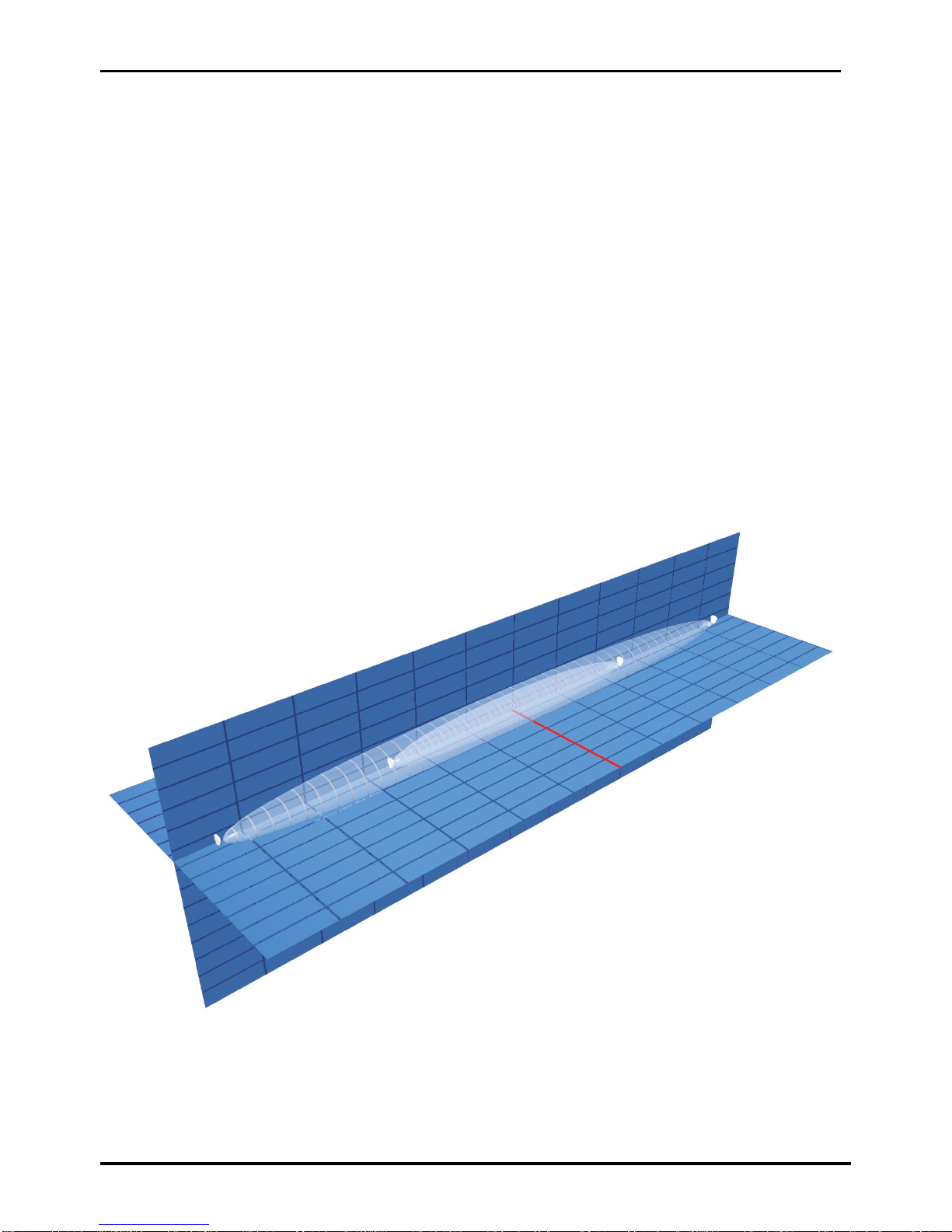

1.10Installazione a parete
Un‟altra possibile applicazione delle barriere a microonde, oltre a quella perimetrale, è
l‟installazione a parete per la protezione di finestre, porte, portoni, vie di accesso, capannoni
industriali e in generale tutte quelle strutture/facciate che si prestano per questo tipo di
protezione.
La facciata/muro diventa il piano di lavoro della barriera ed è molto importante che il piano
di lavoro sia uno solo.
Considerazioni da effettuare prima dell’installazione:
Utilizzare la staffa corretta in relazione alla distanza
Scegliere l‟altezza adatta al tipo di applicazione (protezione muro o finestre)
Posizionare la barriera considerando la sua zona d‟ombra e il suo lobo di protezione
Verificare se la parete è piana o presenta sporgenze (colonne, tubi di scarico, gronde,
davanzali o altre strutture che potrebbero interferire con il fascio a microonda)
Verificare la presenza di vegetazione lungo tutta la tratta
Si consiglia di contattare l’assistenza tecnica CIAS che sarà lieta di fornire tutto in
necessario supporto e la relativa guida per installazione a parete.

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 14 di 66 CORAL-PLUS
2 COLLEGAMENTI
2.1 Morsettiere, connettori e Funzionalità dei Circuiti
2.1.1 Circuito Trasmettitore
JP2 LED
ON OFF
SYNC
Jp1
TERMINAZIONE
DI LINEA RS 485
ON
J4P
OFF
OUT IN
13,8V
GND
MPR
1
2
3
1000uF
MS1
J3
J2
J4
S1
FLT
STBY
TEST GND
SYNC
FLT TMP TMP
L0
LH GND
13,8V
MS2
MS3
SW2 SW1 SW3 LED
GUASTO LED
TAMPER
Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda
CORAL-PLUS TX
MORSETTIERA MS1 TRASMETTITORE
Mors
Simbolo
Funzione
1
13,8V
Positivo per alimentazione circuito (+13,8V )
2
GND
Negativo per alimentazione circuito
3
MPR
Positivo Presenza Rete (+14,6V = Rete e Alimentatore OK)
MORSETTIERA MS 2 TRASMETTITORE
Mors.
Simbolo
Funzione
1
TMP
Contatto Relè di Manomissione + Ampolla AMP1 (NC)
2
TMP
Contatto Relè di Manomissione + Ampolla AMP1 (NC)
3
FLT
Contatto Relè di Guasto (NC)
4
FLT
Contatto Relè di Guasto (NC)
5
STBY
Ingresso per Comando Stand-By (Norm. Aperto da GND)
6
TEST
Ingresso per Comando TEST (Norm. Aperto da GND)
7
GND
Uscita Ausiliaria di Massa
8
SYNC
Uscita (Ingresso) del Segnale di Sincronismo, verso (da) Tx Slave
(Master)
JP3 MOD
50% - 10%

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 15 di 66 CORAL-PLUS
MORSETTIERA MS 3 TRASMETTITORE
Mors.
Simbolo
Funzione
1
13,8V
Positivo di alimentazione Convertitore RS 485/232 (+13,8V )
2
GND
Negativo di alimentazione Convertitore RS 485/232 e riferim. dati
3
LH
Linea Alta Dati (+ RS 485)
4
LO
Linea Bassa Dati (-RS 485)
CONNETTORE J2 TRASMETTITORE
Pin
Simbolo
Funzione
1
GND
Massa per Oscillatore a MW
2
DRO
Collegamento per Oscillatore a MW
3
GND
Massa per Oscillatore a MW
CONNETTORE J3 TRASMETTITORE
Pin
Simbolo
Funzione
1-2-3-5-8-9-10-11-14-15
N.C.
Non Connesso
4
GND
Massa
6
+13,8
Tensione di Alimentazione (13,8 V )
7
GND
Massa
12
+5V
Tensione di Alimentazione interna (5 V )
13
OSC
Misura Funzionamento Oscillatore
(+4V = OK, 0 o 8V = NON OK)
16
+8V
Tensione di Alimentazione interna (8 V )
CONNETTORE J4 TRASMETTITORE
Pin
Simbolo
Funzione
1
GND
Collegamento di Massa al Microinterruttore di Manomissione
2
ING
Ingresso Microinterruttore di manomissione
3
GND
Collegamento di Massa al Microinterruttore di Manomissione
SELETTORI DEL TRASMETTITORE
Simbolo
Funzione
SW3
Commutatore esadecimale per la Selezione dei Canali di
Modulazione da 0 a F
SW2
Commutatore di selezione del numero di tratta (decine)
SW1
Commutatore di selezione del numero di tratta (unità)
JUMPERS DEL TRASMETTITORE
Simbolo
Funzione
Default
Jp1
OUT = Modulazione Interna (Tx è Master sinc.esce)
IN = Modulazione Esterna (il Tx è Slave sinc. entra)
OUT
Jp2
Esclusione leds di guasto e manomissione
ON
Jp3
Selezione tipo modulazione 50% - 10%
Non modificare
50%
Jp4
Terminazione Linea Seriale - Jp posizione 1-2 (OFF
fig.8) = terminazione non inserita
OFF
LEDS DEL TRASMETTITORE
Simbolo
Indicazione
Default
D7
Guasto
ON
D3
Manomissione
ON

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 16 di 66 CORAL-PLUS
3.1.2 Circuito Ricevitore
LED
TAMPER
LED
GUASTO
LED
ALLARME
ON
OFF
Jp1
13,8V
GND
MPR
1
2
3
1000uF
MS1
J2
J4
S1
FLT FLT TMP ALL ALL TMP
SW5SW4 SW1
BZ1
SW6
Tp
MS2
MS3
13,8V
GND
LH LO
ONOFF Jp2
SW2
SW3
Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda
CORAL-PLUS RX
MORSETTIERA MS1 RICEVITORE
Mors
Simbolo
Funzione
1
13,8V
Positivo per alimentazione circuito (+13,8V )
2
GND
Negativo per alimentazione circuito
3
MPR
Positivo Presenza Rete (+14,6V = Rete e Alimentatore OK)
MORSETTIERA MS2RICEVITORE
Mors
Simbolo
Funzione
1
ALL
Contatto Relè di Allarme (NC)
2
ALL
Contatto Relè di Allarme (NC)
3
TMP
Contatto Relè di Manomissione + Ampolla AMP1 (NC)
4
TMP
Contatto Relè di Manomissione + Ampolla AMP1 (NC)
5
FLT
Contatto Relè di Guasto (NC)
6
FLT
Contatto Relè di Guasto (NC)
S2
RESET

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 17 di 66 CORAL-PLUS
MORSETTIERA MS 3 RICEVITORE
Mors.
Simbolo
Funzione
1
13,8V
Positivo di alimentazione Convertitore RS 485/232 (+13,8V )
2
GND
Negativo di alimentazione Convertitore RS 485/232 e riferim. dati
3
LH
Linea Alta Dati (+ RS 485)
4
LO
Linea Bassa Dati (-RS 485)
CONNETTORE J1 RICEVITORE
Pin
Simbolo
Funzione
1
GND
Massa per Rivelatore a Microonde
2
DET
Collegamento per Rivelatore a Microonde (Detector)
3
GND
Massa per Rivelatore a Microonde
CONNETTORE J3 RICEVITORE
Pin
Simbolo
Funzione
1-2-3-5-8-10-11-13-15-16
N.C.
Non Connesso
4
GND
Massa
6
+13,8
Tensione di Alimentazione (13,8 V )
7
GND
Massa
9
0,2V
Segnale Ricevuto 200 mVpp
12
+5V
Tensione di Alimentazione Interna (5 V )
14
VRAG
Tensione del Regolatore Automatico di Guadagno
CONNETTORE J4 RICEVITORE
Pin
Simbolo
Funzione
1
GND
Collegamento di Massa al Microinterruttore di Manomissione
2
ING
Ingresso Microinterruttore di manomissione
3
GND
Collegamento di Massa al Microinterruttore di Manomissione
JUMPERS DEL RICEVITORE
Simbolo
Funzione
Default
Jp1
Esclusione leds di indicazione Allarme, Manomissione e Guasto
(D6, D5, D4)
ON
Jp2
Terminazione Linea Seriale - Jp posizione 1-2 (OFF fig.9) =
terminazione non inserita
OFF
LEDS DEL RICEVITORE
Simbolo
Indicazione
Default
D4
Guasto + Allineamento
ON
D5
Manomissione + Allineamento
ON
D6
Allarme + Allineamento
ON
TEST POINTS DEL RICEVITORE
Simbolo
Funzione
Tp 3
Misura del Segnale di campo 200 mVpp (Oscilloscopio)
Tp 4
Misura del Valore di tensione del Regolatore Automatico di Guadagno (VRAG)
Tp 10
Massa per strumenti di misura

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 18 di 66 CORAL-PLUS
SELETTORE DI FUNZIONI SUL RICEVITORE
Simbolo
Funzione
SW1
Posizione 1 = Allineamento Barriera
Posizione 2 = Acquisizione Canale, Valore di Campo e Indicazione
della Qualità dell‟Allineamento
Posizione 3 = Impostazione parametri (lettura e modifica)
Posizione 4 = Normale operatività, Walk Test e verifica della Qualità
dell‟Allineamento.
SELETTORI IMPOSTAZIONE PARAMETRI DI LAVORO DEL RICEVITORE
Simbolo
Funzione
SW4
Regolazione della sensibilità del controllo di mascheramento (“0” =
Poco sensibile, “F” = Molto sensibile, Default = “8”)
SW5
Regolazione della sensibilità della barriera all‟intrusione (“0” = Poco
sensibile, “F” = Molto sensibile , Default = “7”)
SW6
Regolazione del tipo di risposta della barriera all‟intrusione (Default =
“5”)
0 = Fortissima Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
(Grossi Volatili, Gatti che saltano davanti alle teste ecc.)
1 = Forte Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
2 = Media Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
3 = Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
4 = Decremento di Sensibilità Uguale per tutti i Bersagli
5 = Standard
6 = Incremento di sensibilità Uguale per tutti i Bersagli
7 = Incremento di Sensibilità per Piccoli Bersagli
(intruso che striscia o rotola)
8 = Medio Incremento di Sensibilità per Piccoli Bersagli
9 = Alto Incremento di Sensibilità per Piccoli Bersagli
SELETTORI NUMERO DI TRATTA DEL RICEVITORE
Simbolo
Funzione
SW3
Commutatore di selezione del numero di tratta (decine)
SW2
Commutatore di selezione del numero di tratta (unità)

CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 19 di 66 CORAL-PLUS
2.2 Collegamento alla Centrale
Le connessioni alla Centrale di elaborazione devono essere effettuate mediante cavi schermati.
2.2.1 Contatti di allarme: Allarme, Manomissione, Guasto
Le uscite degli apparati sono costituite:
sul ricevitore da 3 contatti normalmente chiusi liberi da potenziale, per la segnalazione dei
seguenti stati:
ALLARME, MANOMISSIONE, GUASTO
sul Trasmettitore da 2 contatti normalmente chiusi liberi da potenziale, per la segnalazione dei
seguenti stati:
MANOMISSIONE, GUASTO
Sono inoltre presenti sul trasmettitore 3 Ingressi per attuare le seguenti funzioni:
Test
Stand-by
Sincronismo (Ingresso o Uscita)
I contatti di uscita per allarme, manomissione e guasto sia sul Trasmettitore sia sul Ricevitore,
sono costituiti da Relè statici con una portata di 100 mA max.
N.B. i contatti di Allarme, Manomissione e Guasto presentano, in stato di Vigilanza (contatto
chiuso), una resistenza di circa 40 Ohm. I contatti d‟allarme, sono attivati, per i seguenti
motivi:
- RELE’ di ALLARME
1- Allarme Intrusione su Ricevitore
2- Allarme mascheramento su Ricevitore
3- Risultato Positivo dell‟esecuzione di una procedura di Test
4- Segnale ricevuto insufficiente (V RAG >6,99V)
5- Allarme canale
- RELE’ di MANOMISSIONE
1- Rimozione del coperchio (Radome)
2- Sposizionamento Ampolla (Tilt Bulb)
- RELE’ di GUASTO
1- Tensione di Batteria Bassa (< +11V )
2- Tensione di Batteria Alta (> +14.8V )
3- Guasto oscillatore BF (bassa frequenza) o RF (radio frequenza) circuito TX
4- Guasto alimentatore o Assenza rete per più di 3 ore continuative
