ENGLISH
3
Rotary Hammer Drill
Art.no 41-1374 Model DZC005-180
Please read theentire instruction manual before use and then save it for future reference.
We reserve theright for any errors in text or images and any necessary changes made
to technical data. In theevent of technical problems or other queries, please contact
our Customer Services (see address details on theback).
Safety
General Power Tool Safety Warnings
Warning: Read all safety warnings and all instructions. Failure to follow
thewarnings and instructions may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE.
Theterm “power tool” in thewarnings refers to your mains-operated (corded) power
tool or battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres, such as in thepresence
of flammable liquids, gases or dust. Power tools create sparks which may ignite
thedust or fumes.
c) Keep children and bystanders away while operating apower tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match theoutlet. Never modify theplug in any
way. Do not use any adapter plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of electric shock.
b) Avoid body contact with grounded surfaces, such as pipes, radiators, ranges
and refrigerators. There is anincreased risk of electric shock if your body is
earthed or grounded.
c) Do not expose power tools to rain or wet conditions. Water entering apower
tool will increase therisk of electric shock.
d) Do not abuse thecord. Never use thecord for carrying, pulling or unplugging
thepower tool. Keep cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase therisk of electric shock.
e) When operating apower tool outdoors, use anextension cord suitable for
outdoor use. Use of acord suitable for outdoor use reduces therisk of electric shock.
f) If operating apower tool in adamp location is unavoidable, use aresidual current
device (RCD) protected supply. Use of anRCD reduces therisk of electric shock.

ENGLISH
4
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when operating
apower tool. Do not use apower tool while you are tired or under
theinfluence of drugs, alcohol or medication. Amoment of inattention while
operating power tools may result in serious personal injury.
b) Use personal protective equipment. Always wear eye protection.
Protective equipment such as dust mask, non-skid safety shoes, hard hat,
or hearing protection used for appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure theswitch is in theoff-position before
connecting to power source and/or battery pack, picking up or carrying
thetool. Carrying power tools with your finger on theswitch or energising power
tools that have theswitch on invites accidents.
d) Remove any adjusting key or wrench before turning thepower tool on.
Awrench or akey left attached to arotating part of thepower tool may result in
personal injury.
e) Do not overreach. Keep proper footing and balance at all times. This enables
better control of thepower tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing
and gloves away from moving parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
g) If devices are provided for theconnection of dust extraction and collection
facilities, ensure these are connected and properly used. Use of dust collection
can reduce dust-related hazards.
4) Power tool use and care
a) Do not force thepower tool. Use thecorrect power tool for your application.
Thecorrect power tool will do thejob better and safer at therate for which it was designed.
b) Do not use thepower tool if theswitch does not turn it on and off. Any power
tool that cannot be controlled with theswitch is dangerous and must be repaired.
c) Disconnect theplug from thepower source and/or thebattery pack from
thepower tool before making any adjustments, changing accessories, or
storing power tools. Such preventive safety measures reduce therisk of starting
thepower tool accidentally.
d) Store idle power tools out of thereach of children and do not allow persons
unfamiliar with thepower tool or these instructions to operate thepower tool.
Power tools are dangerous in thehands of untrained users.
e) Maintain power tools. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect thepower tool’s
operation. If damaged, have thepower tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are easier to control.
g) Use thepower tool, accessories and tool bits etc. in accordance with these
instructions, taking into account theworking conditions and thework to be
performed. Use of thepower tool for operations different from those intended could
result in ahazardous situation.

ENGLISH
5
5) Battery tool use and care
a) Recharge only with thecharger specified by themanufacturer. Acharger that
is suitable for one type of battery pack may create arisk of fire when used with
another battery pack.
b) Use power tools only with specifically designated battery packs. Use of any
other battery packs may create arisk of injury and fire.
c) When battery pack is not in use, keep it away from other metal objects, like
paper clips, coins, keys, nails, screws or other small metal objects, that can
make aconnection from one terminal to another. Shorting thebattery terminals
together may cause burns or afire.
d) Under abusive conditions, liquid may be ejected from thebattery; avoid
contact. If contact accidentally occurs, flush with water. If liquid contacts
eyes, additionally seek medical help. Liquid ejected from thebattery may cause
irritation or burns.
6) Service
a) Repairs and service should only be performed by qualified persons, and only
with original spare parts. This guarantees thesafety of thepower tool.
Specic safety instructions for hammer drilling
a) Wear ear protection. Exposure to excessive noise can cause hearing loss.
b) Always use anauxiliary handle if one is supplied. Loss of control over
thepower tool can cause personal injury.
c) Hold thepower tool by its insulated gripping surfaces when performing
anoperation where thecutting accessory may contact hidden wiring or
thepower tool’s own mains lead. Cutting accessories which contact “live” wires
may make exposed metal parts of thepower tool “live” and could give theoperator
anelectric shock.
Product safety symbols
max 50ºC
Read theentire instruction manual.
Always use safety glasses or avisor and wear adust mask.
Always use hearing protection.
Protect thebattery against heat, e. g., against
continuous intense sunlight, fire, water, and moisture.
Danger of explosion.

ENGLISH
6
12
3
4
5 6 7 8
9
10
Product description
Instructions for use
Use respiratory protection when working with material which produces lots of dust.
Always remove thebattery from therotary hammer drill before performing any
adjustment, service or maintenance.
Attaching an accessory
• TheSDS-plus tool holder enables accessories to be changed simply and quickly.
TheSDS-plus tool holder allows thedrill bit to slide back and forth, which means
that it wobbles when it is not under load. This does not affect theaccuracy
of thedrill since thedrill bit centres automatically when it is pressed against
theworkpiece.
• Thedust cover protects theSDS-plus mechanism; take care not to damage
thedust cover when changing accessories.
1. Battery connection
2. Auxiliary handle with depth stop
3. Dust cover
4. Accessory lock
5. Depth stop locking knob
6. Rotary hammer/drill selector switch
7. Depth stop
8. Motor housing ventilation slits
9. Forward/Reverse and trigger lock
selector
10. Power trigger (variable speed control)

ENGLISH
7
1. Make sure that both theshank of theaccessory
and theSDS-plus tool holder are free from
contaminants. Theshank of theaccessory should
be lightly greased.

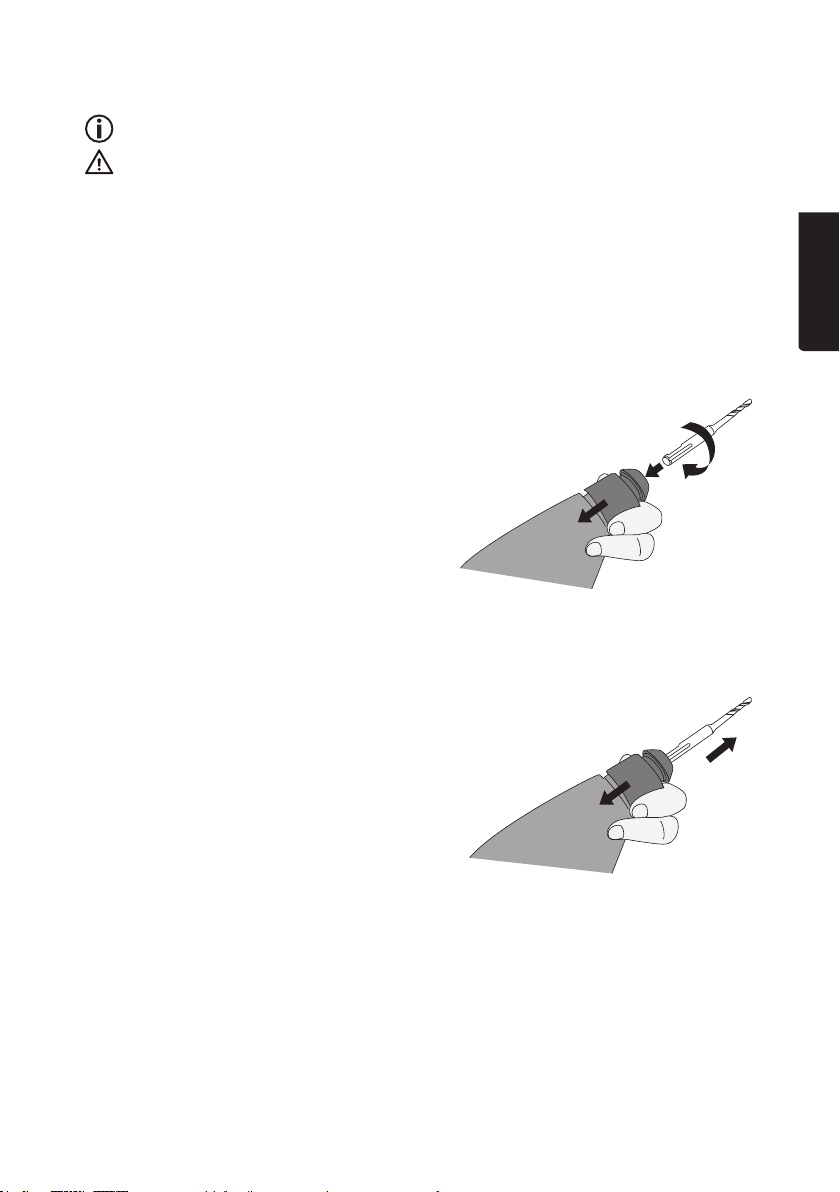

2. Pull back theaccessory lock, push theshank of
theaccessory into theSDS-plus tool holder and
turn it slightly until it fits into theslots.
3. Release theaccessory lock and check that
theaccessory is locked in place (thehammer
function requires theaccessory to be able to slide
back and forth).
Attaching the auxiliary handle
1. Fit theauxiliary handle over theend of thedrill and lock it in place by twisting thegrip.
2. Adjust thedepth stop to thedesired depth.
Removing an accessory from
the SDS-plus tool holder
Pull back theaccessory lock and
then pull theaccessory out of thetool holder.
Function selection
Press in thefunction selector lock and select thedesired function.
Rotary hammer mode Drill mode
Forward /reverse
Select forward or reverse using therotation direction selector. Therotating parts
of therotary hammer drill must be completely stationary before you change
thedirection of rotation.
• Forward rotation (drilling, rotary hammer drilling and screwdriving):
Press theselector in on theleft-hand side.
• Reverse rotation (for unscrewing): Press theselector in on theright-hand side.
• Setting therotation selector to themiddle position will lock thepower trigger.

ENGLISH
8
Variable speed power trigger

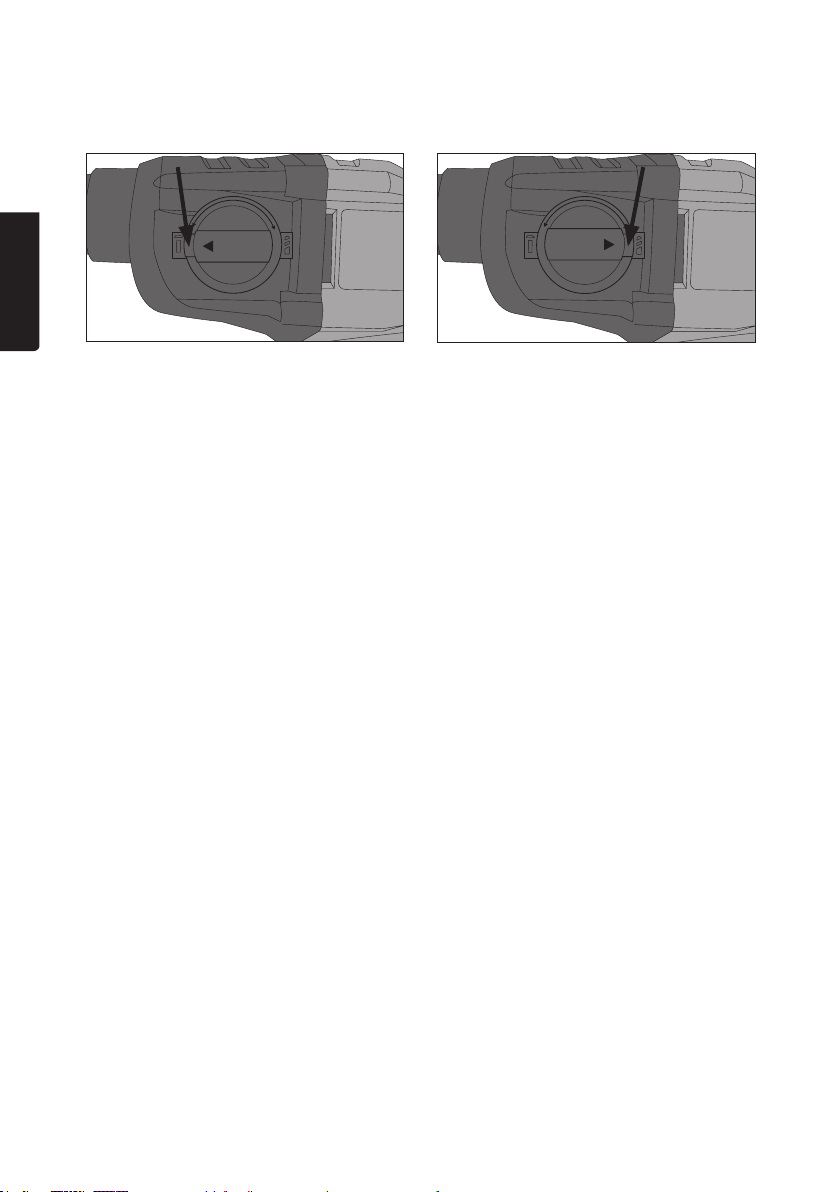

1. Slide thebattery into thebattery connector (1) and make sure that it clicks securely
into place.
2. Therotary hammer drill is started and stopped by holding or releasing thepower trigger (10).
3. Therotary hammer drill is equipped with avariable speed control, which makes
it extremely practical for screw driving. Themore thepower trigger is pressed,
thegreater thespeed of thetool.
Drilling tips and advice
• When using thehammer only mode, you should only apply light pressure to
thedrill. Theapplication of too much pressure can reduce thehammer effect.
Try applying different amounts of pressure until you find themost effective one.
• Check thecondition of thedrill bit regularly. Replace any worn drill bits/tools.
• Hold therotary hammer drill perpendicular to theworkpiece before starting to drill
(look from several angles). Make sure that you keep thedrill straight, do not force
thedrill out of line when drilling.
• If you are drilling into thin materials it is important that you place asmall piece of
waste material behind thehole to be drilled, otherwise there is arisk of burring
on theback.
• When drilling into metal you should first use acentre punch to make asmall
indentation at thespot where you wish to drill. Theindentation will prevent
thepoint of thedrill bit from wandering.
• Let thedrill bit spin whilst lifting it out after drilling through, it allows themotor
to cool down and thedrill bit is freed of dust and debris.
Overload protection and other safety features
Thebattery has anumber of safety features to prevent damage to therotary hammer
drill and battery during use.
• During short high-load situations theoverload protection may turn therotary
hammer drill off. This protection resets automatically. Release thetrigger, wait
afew seconds, ensure that there is no load and then restart therotary hammer
drill. Therotary hammer drill should now function normally again.
• If subjected to ahigh-load for anextended period theoverheating protection may
turn therotary hammer drill off. This feature is self-resetting but therotary hammer
drill cannot be restarted until it has returned to normal operating temperature.
Let therotary hammer drill/battery cool properly before trying to start working again.
Adverse temperatures can occur in direct sunlight and should therefore be avoided.
• Thebattery has adeep discharge undervoltage protection device which operates
when thebattery becomes discharged. Theundervoltage protection device turns
therotary hammer drill off automatically and thebattery then needs to be recharged.
Care, maintenance and storage
Always remove thebattery from therotary hammer drill before performing
any adjustment, service or maintenance.

ENGLISH
9
Cleaning and storage
• Clean theexterior of therotary hammer drill with asoft brush or cloth. Never use
water, solvents or corrosive chemicals for cleaning.
• Regularly remove all dirt, especially from around themotor ventilation slits.
• Store therotary hammer drill in adry place out of children’s reach whenever it is
not to be used for along time.
Troubleshooting guide
Therotary hammer
drill will not start.
Discharged or incorrectly inserted battery. Charge thebattery
and ensure that it is properly connected.
Therotary hammer
drill is sluggish
and/or shuts off.
• Worn/damaged accessory. Change theaccessory.
• Too much force applied. Decrease theapplied force.
• The battery might be overheated. Refer to the section Over-
load protection and other safety features.
Poor battery
operating time.
• Thebattery is not fully charged. Afew charging cycles
where thebattery is charged 100% might be needed before
it reaches full capacity.
• Thebattery needs replacing.
Thebattery does
not charge.
• Thebattery is not correctly inserted into thecharger.
• Thebattery or charger contacts are dirty. Disconnect
thecharger from thepower supply and clean thecontacts.
• Themains lead is not securely plugged into thewall socket.
• Check that thewall socket is energised.
• Thecharger or mains lead is damaged.
• Thebattery needs replacing.
Responsible disposal
This symbol indicates that this product should not be disposed of with
general household waste. This applies throughout theentire EU. In order
to prevent any harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed in for recycling
so that thematerial can be disposed of in aresponsible manner. When
recycling theproduct, take it to your local collection facility or contact
theplace of purchase. They will ensure that theproduct is disposed of in
anenvironmentally sound manner.

ENGLISH
10
Specications
Accessory holder SDS-plus
Impact force 1.2 J
Impact rate 0−5000 bpm
No-load speed 0−1050 rpm
Drilling capacity in concrete Ø 12 mm
Drilling capacity in steel Ø 8 mm
Drilling capacity in wood Ø 12 mm
Sound pressure level LpA = 85.3 dB(A), uncertainty KpA = 3 dB(A)
Sound power level LwA = 96.3 dB(A), uncertainty KwA = 3 dB(A)
Vibration level ah= 5.294m/s², Uncertainty K = 1.5 m/s²
Battery 18 V lithium-ion LXC (sold separately)
Weight 1.6kg (without batteries)
(Battery and charger sold separately)
Vibration
• Themeasurement of thevibration emission level (triaxial vector sum) and thenoise
level values declared in this instruction manual have been carried out in accordance
with astandardised test method described in EN60745 and can be used for
comparing one power tool with another.
• Themeasurement method may also be used for apreliminary assessment of
vibration exposure.
• Thedeclared vibration emission level applies when thepower tool is used in
accordance with this instruction manual. If however, thepower tool is used for
other purposes and with other accessories or has not been properly maintained,
thevibration emission level could increase significantly over thetotal working period.
• For anexact assessment of thevibration exposure, thetimes when thetool is
switched off or running idle should also be taken into account. This significantly
reduces thevibration exposure over thetotal working period. Decide upon safety
measures to protect theoperator from theeffects of vibration during all types of use.

SVENSKA
11
Borrhammare
Art.nr 41-1374 Modell DZC005-180
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
Generella säkerhetsinstruktioner för elektriska handverktyg
Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan
detta leda till elektrisk stöt, brand och/eller allvarlig skada.
SPARA DESSA INSTRUKTIONER.
Termen ”elektriskt handverktyg” i varningstexten nedan refererar till ditt nätanslutna
eller batteridrivna handverktyg.
1) Arbetsutrymmet
a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder
till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av
lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar
gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.
2) Elektrisk säkerhet
a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter
tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar
och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och
kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka
stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter
och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd
anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk
minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig
miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfels-
brytare minskar risken för elektrisk stöt.

SVENSKA
12
3) Personlig säkerhet
a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder
ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du
är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks
ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig
personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda
skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och
hörselskydd minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter
stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska
handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/
avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren
är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska
handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska
handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden.
Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår,
kläder och handskar undan från rörliga delar. Lösa kläder, smycken och långt hår
kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till
att denna är ansluten och används på ett korrekt sätt. Användning av dessa
hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg
som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör
jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och
stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med
strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några
justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för
förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det
elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och
låt inte personer som inte är förtrogna med det elektriska handverktyget
eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de
kommer i händerna på ovana användare.

SVENSKA
13
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om
rörliga delar kärvar, om delar har gått sönder eller om något annat har
inträffat som kan påverka funktionen hos det elektriska handverktyget.
Om något är skadat måste det repareras före användning. Många olyckor beror
på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa
eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner,
ta hänsyn till arbetsförhållanden och till det arbete som ska utföras.
Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat
för kan resultera i en farlig situation.
5) Användning och service av det laddbara handverktyget
a) Ladda batteriet endast med enladdare som är utvald av tillverkaren. Enladdare
som passar till entyp av batteri kan orsaka brandrisk om den används till enannan
typ av batteri.
b) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier.
Användning av andra batterier kan orsaka skade- och brandrisk.
c) När batteriet inte används, förvara det på avstånd från andra metallföremål
som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som
kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av
batteripolerna kan orsaka brännskador ellerbrand.
d) Om batteriet misshandlas kan syra läcka ut. Undvikkontakt med syran.
Omdu av misstag kommer ikontakt med syran, spola med vatten. Omsyran
kommer ikontakt med ögonen, uppsök läkare. Syrasom kommer från batteriet
kan orsaka irritation och brännskador.
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med
originalreservdelar. Detta garanterar att säkerheten på det elektriska
handverktyget behålls.
Säkerhetsinstruktioner vid hammarborrning
a) Använd hörselskydd. Att utsätta sig för högt ljud kan resultera ihörselskada.
b) Använd extra handtag om sådant medföljer. Att tappa kontrollen över
elhandverktyget kan leda till kroppsskada.
c) Håll ielhandverktygets isolerade handtag när du använder det där skärverktyget
kan komma ikontakt med dolda ledningar eller dess egen sladd. Om skärverktyget
kommer ikontakt med strömförande ledningar kan elhandverktyget bli
strömförande och användaren riskerar att utsättas för elektrisk stöt.

SVENSKA
14
12
3
4
5 6 7 8
9
10
Produktmärkning med säkerhetssymboler
Läs hela bruksanvisningen.
Använd alltid skyddsglasögon eller visir och andningsskydd.
Använd alltid hörselskydd.
Håll batteriet på avstånd från värme, t.ex. ihållande
solljus eller öppen eld, vatten och fukt.
Risk för explosion.
Produktbeskrivning
1. Batterianslutning
2. Sidohandtag med djupanslag
3. Dammtätning
4. Verktygsspärr
5. Låsvred för djupanslag
6. Reglage för val av borr- och
hammarborrläge
7. Djupanslag
8. Motorns ventilationsöppningar
9. Omkopplare för höger-/vänstergång
och låsning av strömbrytare
10. Strömbrytare (steglös)
max 50ºC

SVENSKA
15
Användning
Använd andningsskydd vid arbete med dammande material.
Ta alltid ut batteriet ur borrhammaren före justering, service eller underhåll.
Montera ett verktyg
• SDS-plus fästet möjliggör snabbt och enkelt byte av verktyg. Funktionen hos
SDS-plus fästet gör att det monterade verktyget kan röras fritt, vilket gör att
verktyget kastar när det inte belastas. Detta påverkar inte borrhålets noggrannhet
eftersom borren centreras automatiskt vid borrning.
• Dammtätningen skyddar SDS-plus mekanismen, var försiktig så att inte
dammtätningen skadas när du byter verktyg.
1. Kontrollera att verktygets fäste och SDS-
plus fästet är fria från föroreningar.
Smörj ev. verktygets fäste med lite fett.
2. Dra verktygsspärren bakåt och tryck in
(och vrid) verktyget iSDS-plus fästet.
3. Släpp spärren och kontrollera att verktyget
sitter fast.
Montering av sidohandtag
1. Placera sidohandtaget iönskad position och lås fast det genom att vrida handtaget.
2. Ställ in djupanslaget till önskat borrdjup vid behov.
Ta ut ett verktyg ur SDS-plus fästet
Dra verktygsspärren bakåt och dra
ur verktyget ur fästet.

SVENSKA
16
Funktionsinställning
Tryck in spärren på funktionsreglaget och välj önskad funktion.
Hammarborrläge Borrläge
Höger-/vänstergång
Välj höger- eller vänstergång med omkopplaren. Borrhammarens roterande delar måste
stå helt stilla innan du byter rotationsriktning.
• Högergång (borrning, hammarborrning och skruvdragning): Tryck in omkopplaren
helt på vänster sida.
• Vänstergång (skruva ur skruvar): Tryck in omkopplaren helt på höger sida.
• Om omkopplaren ställs imittenläge är strömbrytaren låst.
Start, stopp och varvtalsreglering
1. Skjut in batteriet i batterianslutningen (1) och se till att det klickar fast ordentligt.
2. Starta och stoppa borrhammaren genom att trycka in och släppa strömbrytaren (10).
3. Borrhammaren är utrustad med steglös varvtalsreglering, vilket är mycket användbart,
speciellt vid skruvdragning. Ju mer du trycker in avtryckaren, desto högre blir varvtalet.
Råd och tips vid borrning
• Vid användning av hammarfunktionen ska du arbeta med endast ettlätt tryck på
borrhammaren. Vid för mycket tryck minskar hammareffekten. Prova dig fram till
lämpligt tryck för effektivast avverkning.
• Kontrollera borrens skick med jämna mellanrum. Ersätt borren vid behov.
• Rikta borrhammaren vinkelrätt mot arbetsstycket innan du börjar borra (titta från
flera håll). Se till att du inte trycker borrhammaren snett när du borrar.
• Om du borrar itunna material är det viktigt att du placerar enspillbit bakom det
tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula
kanter på baksidan.
• Vid borrning imetall bör du först använda enkörnare och göra ettkörnslag där
du ska borra. Körnslaget fixerar borren så att den inte glider åt sidan.
• Låt borren snurra när du har borrat igenom och lyfter upp borrhammaren,
då kyls borrhammaren ner och borren rensas från föroreningar.

SVENSKA
17
Överbelastning och skydd
Batteriet är utrustat med ettantal skydd för att undvika skada på borrhammaren och batteri.
• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av borrhammaren.
Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se
till att borrhammaren är utan belastning och starta den på nytt. Borrhammaren ska
nu fungera normalt igen.
• Vid hög belastning under längre tid kan ettöverhettningsskydd stänga av borrhammaren.
Skyddet är självåterställande men borrhammaren går inte att starta förrän tempera-
turen sjunkit till ensäker nivå. Låt borrhammaren/batteriet svalna innan du försöker
starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ettunderspänningsskydd vilket träder in när batteriet blir urladdat.
Underspänningsskyddet stänger då av borrhammaren automatiskt och batteriet
måste laddas.
Skötsel, underhåll och förvaring
Ta alltid ut batteriet ur borrhammaren före justering, service eller underhåll.
Rengöring och förvaring
• Rengör borrhammaren utvändigt med enmjuk borste eller trasa. Använd inte vatten,
lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (8).
• Förvara borrhammaren torrt och utom räckhåll för barn om den inte ska användas
under enlängre period.
Felsökningsschema
Borrhammaren
startar inte.
Batteriet är urladdat eller felaktigt monterat. Ladda batteriet
och se till att det är helt inskjutet iborrhammaren.
Borrhammaren
går sakta och/eller
stängs av.
• Slöa eller skadade verktyg. Byt verktyg.
• För hård matning. Minska på matningen.
• Batteriet kan vara överhettat.
Se avsnittet Överbelastning och skydd.
Dålig batteritid. • Batteriet är inte fulladdat. Det kan behöva några laddcykler
där det laddas till 100 % innan det uppnår full kapacitet.
• Batteriet behöver bytas ut.
Batteriet laddas
inte.
• Batteriet sitter inte ordentligt inskjutet iladdaren.
• Batteriets eller laddarens kontakter är förorenade. Dra ut
laddarens stickpropp ur vägguttaget och gör ren kontakterna.
• Stickproppen sitter inte ordentligt ivägguttaget.
• Finns det ström ivägguttaget?
• Laddaren eller nätkabeln är skadade.
• Batteriet behöver bytas ut.

SVENSKA
18
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans med
annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell
skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska
produkten lämnas till återvinning så att materialet kan tas omhand på
ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig
av de returhanteringssystem som finns där du befinner dig eller kontakta
inköpsstället. De kan se till att produkten tas om hand på ettför miljön
tillfredställande sätt.
Specikationer
Verktygsfäste SDS-plus
Slagkraft 1,2 J
Slag 0−5000 /min
Varv 0−1050 /min
Borrkapacitet
Betong Ø 12 mm
Stål Ø 8 mm
Trä Ø 12 mm
Ljudtryck LpA = 85,3 dB(A), onoggrannhet KpA = 3 dB(A)
Ljudeffekt LwA = 96,3 dB(A), onoggrannhet KwA = 3 dB(A)
Vibrationsvärde ah= 5,294 m/s², onoggrannhet K = 1,5 m/s²
Batteri 18 V litiumjon LXC (säljs separat)
Vikt 1,6 kg (utan batteri)
(Batteri och laddare säljs separat)
Vibration
• Mätningen av den vibrationsnivå (vektorsumma itre led) och de ljudvärden som
anges idenna bruksanvisning har utförts enligt enmätmetod som är standardiserad
iEN60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på
det sätt som beskrivs iden här bruksanvisningen. Om däremot det elektriska
handverktyget används för andra ändamål och med andra tillbehör eller inte har
underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För enexakt bedömning av vibrationsbelastningen bör även de tider beaktas när
det elektriska handverktyget är frånkopplat eller är igång utan att det används.
Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden.
Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan
vid alla typer av användning.

NORSK
19
Borehammer
Art.nr. 41-1374 Modell DZC005-180
Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
Generelle sikkerhetsforskrifter - Elektriske håndverktøy
Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges,
kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
TA VARE PÅ DENNE VEILEDNINGEN.
Med «elektrisk håndverktøy»iteksten nedenfor, menes verktøy koblet til strømnettet
eller batteridrevne håndverktøy.
1) Arbeidsplassen
a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller
dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy iomgivelser med eksplosjonsfare, som for
eksempel inærheten av lettantennelige væsker, gasser eller støv. Elektrisk
håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske hånd-
verktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.
2) Sikkerhet ved bruk av elektrisk strøm
a) Kontakten til det elektriske verktøyet må passe iveggkontakten. Kontakten
må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy
som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for
elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer
og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det
kommer vann inn iet elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet istrømledningen.
Dra heller ikke istrømledningen når kontakten skal fjernes fra strømuttaket.
Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler.
Skadede eller deformerte kontakter kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal enbenytte enskjøteledning
som er beregnet til dette formålet. Når skjøteledning som er beregnet for
utendørs bruk benyttes, minsker faren for elektrisk støt.

NORSK
20
3) Personlig sikkerhet
a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk
elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol
eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks
uoppmerksomhet resultere istore personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,
sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for
personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står iposisjon OFF før
du kobler til strømmen. Det åbære et elektrisk håndverktøy med enfinger på
avtrekkeren/strømbryteren, eller åkoble til strømmen når strømbryteren står
iposisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet.
Et gjenglemt serviceverktøy på enroterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden.
Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker.
Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller
langt hår, kan sette seg fast ibevegelige deler.
g) Hvis det er mulig åkoble til enstøvsamler/støvsuger, bør dette gjøres. Ved bruk
av sådanne hjelpemidler, kan enminske faren for støvrelaterte skader og ulykker.
4) Bruk og vedlikehold av det elektriske håndverktøyet
a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er
beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på
matingen er viktig for åutføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og
verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres
med enstrømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det
elektriske håndverktøyet fra deg. Dette for åunngå at elektrisk håndverktøy får
enukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk
håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig
opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være
farlige dersom de kommer ihendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt,
at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet
eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets
funksjon. Dersom noe er skadet må dette repareres før verktøyet tas ibruk.
Mange ulykker skyldes dårlig eller manglende vedlikehold.
