Colorist LINE 6QA User manual

Quick Reference Guide
English EN
Español ES
Français FR

Colorist™ Line 6Qa QRG EN
2
About this
Guide
The Colorist™ Line 6Qa Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.iluminarc.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
50 cm (20 in) from adjacent surfaces.
•
In outdoor environments, the product aperture must not hang between
171° and 189° on the vertical axis where 0° is straight up.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•DO NOT submerge the product (IP65). Regular outdoor operation is
fine.
•Not for permanent outdoor installation in locations with extreme
environmental conditions. This includes, but is not limited to:
oExposure to a marine/saline environment (within 3 miles
of a saltwater body of water).
o
Where the normal high or low temperatures of the location
exceed the temperature ranges in this manual.
oLocations that are prone to flooding or being buried in
snow.
oOther areas where the product will be subject to extreme
radiation or caustic substances.
•USE a safety cable when mounting this product overhead.
•DO NOT operate t
his product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature range is -20 °F to 110 °F
(-29 °C to 43 °C). Do not operate this product outside these
temperatures.
Please consult with an Iluminarc Sales Representative on the suitableness
of this product for your installation. Failure to follow these guidelines or
the recommendations of the Iluminarc Sales Representative may result in
the product warranty being rendered VOID and any repair cost bein
g the
sole responsibility of the buyer.
Contact
Outside the U.S., United Kingdom, Ireland or Mexico, contact your
distributor to request support or return a product. Visit
www.iluminarc.com for contact information.

Colorist™ Line 6Qa QRG EN
3
What Is
Included
•Colorist™ Line 6Qa
•Warranty Card
•Quick Reference Guide
•IP65 Power Input/Output Cords
with adapters
•IP65 Data Input/Output Cords
with adapters
AC Power
This product has an auto-ranging power supply that can work with an
input voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
You can link up to 17 Colorist™ Line 6Qa products at 120 V;
39
at 208 V; or 42 at 230 V. Never exceed this number. Power linking
cords can be purchased separately.

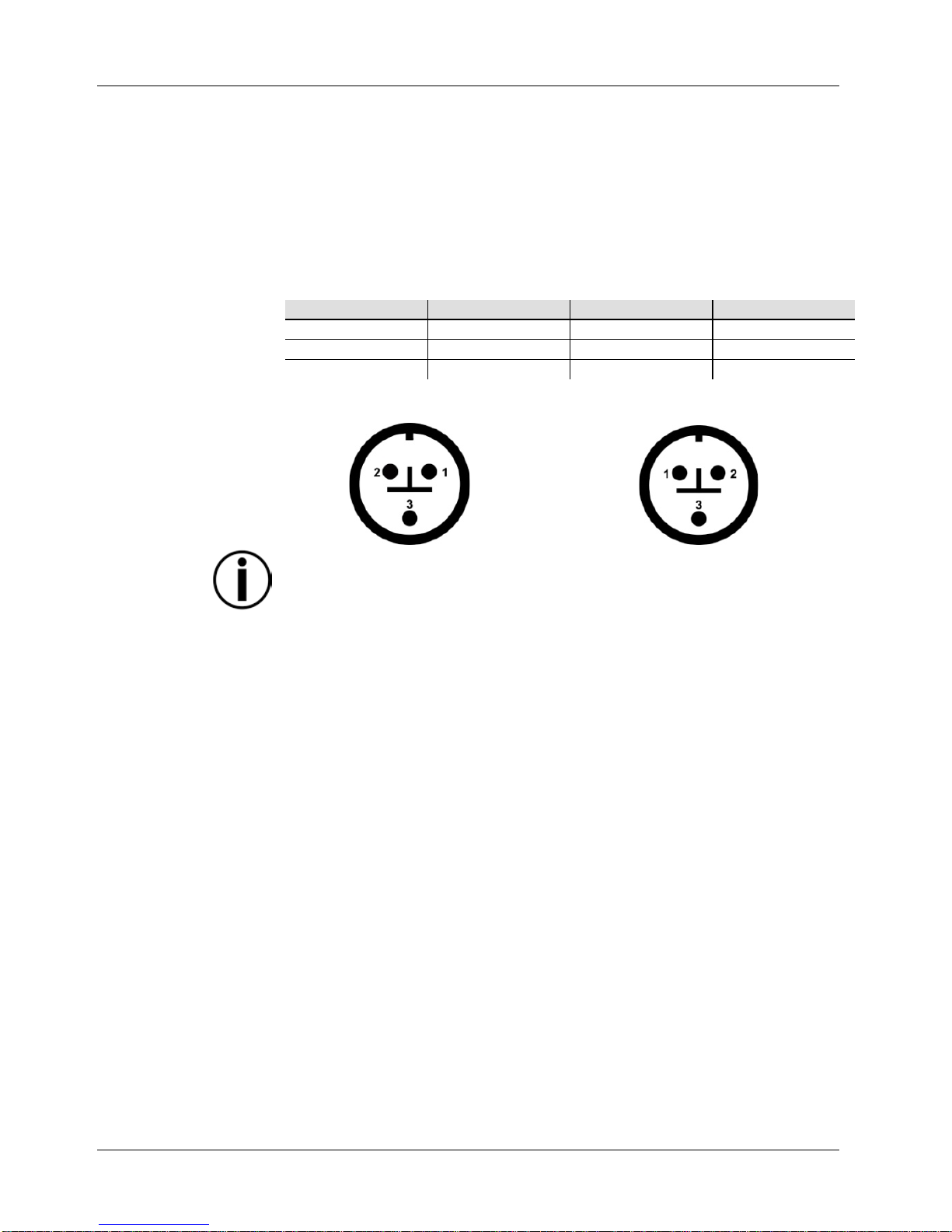

IP65 Power Cable
Table
Connection
Wire (U.S.)
Wire (Europe)
IP65 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3
IP65 Power
Connector Pins
When connecting the Colorist™ Line 6Qa to local power, it may be
necessary to use the local-to-IP65 adapters supplied with this
product.
Female Power IP65 Connector
Male Power IP65 Connector

Colorist™ Line 6Qa QRG EN
4
DMX Linking
The Colorist™ Line 6Qa will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.iluminarc.com.
DMX Connection
The Colorist™ Line 6Qa uses a regular DMX data connection for its
DMX personalities: 4-CH, 6-CH, 10CH, 24CH, and 29CH
. See the User
Manual to connect and configure for DMX operation.
IP65 DMX Cable
Table
Connection
DMX (U.S.)
DMX (Europe)
IP65 Pin
Ground
Shield
Shield
1
Data -
White
Blue
2
Data +
Red
Brown
3
IP65 DMX
Connector Pins
To connnect the Colorist™ Line 6Qa to your DMX network, it is
necessary to use the 3-pin to 5-
pin adapters supplied with this
product.
When not using the Power Output, DMX Input or DMX Output
connectors, you must seal the cable ends with the supplied caps.
Control Panel
Description
Button
Function
<MODE>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Female IP65 (DMX Output)
Male IP65 (DMX Input)

Colorist™ Line 6Qa QRG EN
5
Mounting
Before mounting this product, read the Safety Notes. Use at least one
mounting point per product. Make sure the mounting clamps are
capable
of supporting the weight of the product. For our CHAUVET® line of
mounting clamps, go to www.trusst.com/productcategory/accessories-
clamps/.
Product aperture must not hang be
tween 171° and 189° on the vertical
axis in outdoor environments. For a more detailed illustration, see the
diagram in the User Manual.
Product
Mounting
Diagram
Overhead Mounting
Floor Mounting
Safety Cable
(such
as CH-05
from CHAUVET®)
171°
to
189°
190°
to
255°
90°
to
170°
0°
Mounting Clamp
(such as
CLP-15 or
CLP
-15N from
CHAUVET®)

Colorist™ Line 6Qa QRG EN
6
Menu Map
Main Level
Programming Levels
Description
4-CH
d 1–512 Selects DMX personality and sets the
DMX starting address
6-CH
10CH
24CH
29CH
C---
C 1
R (red)
C 2
G (green)
C 3
B (blue)
C 4
A (amber)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
0–13
Selects an auto program
S-- S 1–100
Selects the auto program speed
(slow to fast)
U---
r
0–255
Combines red, green, blue, and amber
to make a custom color (0–100%)
g
b
A
dIM
OFF
Off
dIM1
Dimming profiles fast (dIM1) to
slow (dIM3)
dIM2
dIM3
teMP
XX
Shows product temperature (°C)
PASS
On
Turns the passcode on or off
OFF

Colorist™ Line 6Qa QRG EN
7
DMX Values
29CH
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0–100%
2
Green 1
000 ó255
0–100%
3
Blue 1
000 ó255
0–100%
4
Amber 1
000 ó255
0–100%
5
Red 2
000 ó255
0–100%
6
Green 2
000 ó255
0–100%
7
Blue 2
000 ó255
0–100%
8
Amber 2
000 ó255
0–100%
9
Red 3
000 ó255
0–100%
10
Green 3
000 ó255
0–100%
11
Blue 3
000 ó255
0–100%
12
Amber 3
000 ó255
0–100%
13
Red 4
000 ó255
0–100%
14
Green 4
000 ó255
0–100%
15
Blue 4
000 ó255
0–100%
16
Amber 4
000 ó255
0–100%
17
Red 5
000 ó255
0–100%
18
Green 5
000 ó255
0–100%
19
Blue 5
000 ó255
0–100%
20
Amber 5
000 ó255
0–100%
21
Red 6
000 ó255
0–100%
22
Green 6
000 ó255
0–100%
23
Blue 6
000 ó255
0–100%
24
Amber 6
000 ó255
0–100%
25 Auto Programs
000 ó010
011 ó028
029 ó046
047 ó064
065 ó082
083 ó100
101 ó118
119 ó136
137 ó154
155 ó172
173 ó190
191 ó208
209 ó226
227 ó244
245 ó255
No function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Auto Program 5
Auto Program 6
Auto Program 7
Auto Program 8
Auto Program 9
Auto Program 10
Auto Program 11
Auto Program 12
Auto Program 13
Auto Program 0
26
Auto Speed
000 ó255
Auto program speed (slow to fast)
27
Dimmer
000 ó255
0–100%
28 Strobe
000 ó010
011 ó255
No function
Slow to fast
29 Dimming Profiles
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)

Colorist™ Line 6Qa QRG EN
8
DMX Values (Cont.)
24CH
Channel
Function
Value
Percent/Setting
1
Red 1
000 ó255
0–100%
2
Green 1
000 ó255
0–100%
3
Blue 1
000 ó255
0–100%
4
Amber 1
000 ó255
0–100%
5
Red 2
000 ó255
0–100%
6
Green 2
000 ó255
0–100%
7
Blue 2
000 ó255
0–100%
8
Amber 2
000 ó255
0–100%
9
Red 3
000 ó255
0–100%
10
Green 3
000 ó255
0–100%
11
Blue 3
000 ó255
0–100%
12
Amber 3
000 ó255
0–100%
13
Red 4
000 ó255
0–100%
14
Green 4
000 ó255
0–100%
15
Blue 4
000 ó255
0–100%
16
Amber 4
000 ó255
0–100%
17
Red 5
000 ó255
0–100%
18
Green 5
000 ó255
0–100%
19
Blue 5
000 ó255
0–100%
20
Amber 5
000 ó255
0–100%
21
Red 6
000 ó255
0–100%
22
Green 6
000 ó255
0–100%
23
Blue 6
000 ó255
0–100%
24
Amber 6
000 ó255
0–100%
Colorist™ Line 6Qa Pixel Selection for DMX Control
1
2
3
4
6
5

Colorist™ Line 6Qa QRG EN
9
DMX Values (Cont.)
10CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011
ó
255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó010
011 ó028
029 ó046
047 ó064
065 ó082
083 ó100
101 ó118
119 ó136
137 ó154
155 ó172
173 ó190
191 ó208
209 ó226
227 ó244
245 ó255
No function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Auto Program 5
Auto Program 6
Auto Program 7
Auto Program 8
Auto Program 9
Auto Program 10
Auto Program 11
Auto Program 12
Auto Program 13
Auto Program 0
9
Auto Speed
000 ó255
Auto program speed (slow to fast)
10 Dimming Profiles
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)

Colorist™ Line 6Qa QRG EN
10
DMX Values (Cont.)
6-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to fast
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%

Colorist™ Line 6Qa GRR ES
11
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Colorist™ Line 6Qa contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el Manual de Usuario de
www.iluminarc.com para información más detallada.
Exención de
Responsa-
bilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 50 cm (20 in) de superficies adyacentes.
•En exteriores, la apertura del producto no debe colgar entre 171° y
189° del eje vertical, en el cual 0° corresponde a la posición
completamente vertical.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•NO sumerja este producto (IP65). Es adecuado para un
funcionamiento normal en exteriores.
•No apto para la instalación permanente en exteriores en lugares con
condiciones ambientales extremas. Estas incluyen, sin limitarse a
ellas: oExposición a un ambiente marino/salino (a menos de
4,8 km de una masa de agua salada).
oCuando las temperaturas máxima o mínima habituales del
lugar superan los rangos de temperatura en este manual.
oLugares procliv
es a inundaciones o a ser sepultados por la
nieve.
oOtras zonas en las que el producto esté expuesto a
radiación extrema o sustancias cáusticas.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•El rango máximo de temperatura ambiente es de -20 °F a 110 °F
(-29 °C a 43 °C). No haga funcionar este producto a temperaturas
fuera de este rango.

Colorist™ Line 6Qa GRR ES
12
Consulte a un representante de ventas de Iluminarc sobre la idoneidad de
este producto para su instalación. No seguir las pautas o recomendaciones
del repres
entante de ventas de Iluminarc puede ANULAR la garantía del
producto, y cualquier coste de reparación será responsabilidad exclusiva
del comprador.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto
con su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.iluminarc.com para información de contacto.
Qué va
Incluido
•Colorist™ Line 6Qa
•Tarjeta de garantía
•Cables de alimentación de
entrada/salida IP65 con
adaptadores
•Cables de datos de
entrada/salida IP65 con
adaptadores
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 17 productos Colorist™ Line 6Qa a 120 V;
39 a 208 V; o 42 a 230 V. Nunca sobrepase esta cantidad. Los cables de
alimentación en cadena se pueden adquirir por separado.
Tabla de Cable
de Alimentación
IP65
Conexión
Cable (EE.UU.)
Cable (Europa)
Pin IP65
CA Cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Pines de
Conector de
Alimentación
IP65
Cuando conecte el Colorist™ Line 6Qa a alimentación local, puede
que sea necesario el uso de los adaptadores IP65 a local que se
suministran con el producto.
Conector de Alimentación IP65
Hembra
Conector de Alimentación IP65
Macho

Colorist™ Line 6Qa GRR ES
13
Enlace DMX
El Colorist™ Line 6Qa funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.Iluminarc.com.
Conexión DMX
El Colorist™ Line 6Qa usa una conexión de datos DMX normal para sus
personalidades DMX: 4-CH, 6-CH, 10CH, 24CH y 29CH.
Vea el
Manual de Usuario para conectar y configurar para funcionamiento
DMX.
Tabla de Cable
DMX IP65
Conexión
DMX (EE.UU.)
DMX (Europa)
Pin IP65
Tierra
Pantalla
Pantalla
1
Datos -
Blanco
Azul
2
Datos +
Rojo
Marrón
3
Pines de
Conector DMX
IP65
Para conectar el Colorist™ Line 6Qa a su red DMX, es necesario
usar los adaptadores de 3 a 5 pines suministrados con el producto.
Cuando no utilice la salida de alimentación, los conectores DMX de
entrada o DMX de salida, debe sellar los extremos del cable con las
capuchas suministradas.
Descripción del
Panel de
Control
Botón
Función
<MODE>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
Código de
Acceso
Después de que se le solicite, introduzca el siguiente código de acceso
pulsando:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código de
acceso no se puede cambiar y se debe usar cuando se le
solicite.
IP65 Hembra (Salida DMX)
IP65 Macho (Entrada DMX)

Colorist™ Line 6Qa GRR ES
14
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al
menos un punto de montaje por producto. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto.
Para nuestra línea CHAUVET® de abrazaderas de montaje, visite
www.trusst.com/productcategory/accessories-clamps/.
En exteriores, la apertura del producto no debe colgar entre 171° y 189°
del eje vertical. Para una ilustración más detallada, vea el diagrama en el
Manual de usuario.
Diagrama
de Montaje
del Producto
171°
a
189°
190° a
255°
90°
a
170°
0°
Abrazadera de
Montaje
(como
CLP-15 o
CLP
-15N de
CHAUVET®)
Cable de
S
eguridad
(como
CH-05 de
CHAUVET®)
Montaje en Altura
Montaje en el
Suelo

Colorist™ Line 6Qa GRR ES
15
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
4-CH
d 1–512 Selecciona la personalidad DMX y
configura la dirección de inicio DMX
6-CH
10CH
24CH
29CH
C---
C 1
R (rojo)
C 2
G (verde)
C 3
B (azul)
C 4
A (ámbar)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
0–13
Selecciona un programa automático
S-- S 1–100
Selecciona la velocidad del programa
automático (lento a rápido)
U---
r
0–255 Combina rojo, verde, azul, blanco y
ámbar para crear un color personalizado
(0–100%)
g
b
A
dIM
OFF
Apagado
dIM1
Perfiles de atenuación rápido (dIM1) a
lento (dIM3)
dIM2
dIM3
teMP XX
Muestra la temperatura del producto
(°C)
PASS
On
Activa o desactiva el código de acceso
OFF

Colorist™ Line 6Qa GRR ES
16
Valores DMX
29CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0–100%
2
Verde 1
000 ó255
0–100%
3
Azul 1
000 ó255
0–100%
4
Ámbar 1
000 ó255
0–100%
5
Rojo 2
000 ó255
0–100%
6
Verde 2
000 ó255
0–100%
7
Azul 2
000 ó255
0–100%
8
Ámbar 2
000 ó255
0–100%
9
Rojo 3
000 ó255
0–100%
10
Verde 3
000 ó255
0–100%
11
Azul 3
000 ó255
0–100%
12
Ámbar 3
000 ó255
0–100%
13
Rojo 4
000 ó255
0–100%
14
Verde 4
000 ó255
0–100%
15
Azul 4
000 ó255
0–100%
16
Ámbar 4
000 ó255
0–100%
17
Rojo 5
000 ó255
0–100%
18
Verde 5
000 ó255
0–100%
19
Azul 5
000 ó255
0–100%
20
Ámbar 5
000 ó255
0–100%
21
Rojo 6
000 ó255
0–100%
22
Verde 6
000 ó255
0–100%
23
Azul 6
000 ó255
0–100%
24
Ámbar 6
000 ó255
0–100%
25 Programas
Automáticos
000 ó010
011 ó028
029 ó046
047 ó064
065 ó082
083 ó100
101 ó118
119 ó136
137 ó154
155 ó172
173 ó190
191 ó208
209 ó226
227 ó244
245 ó255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
Programa Automático 6
Programa Automático 7
Programa Automático 8
Programa Automático 9
Programa Automático 10
Programa Automático 11
Programa Automático 12
Programa Automático 13
Programa Automático 0
26
Velocidad
Automática
000 ó255
Velocidad del programa automático
(lento a rápido)
27
Atenuador
000 ó255
0–100%
28 Estroboscopio
000
ó
010
011 ó255
Sin función
Lento a rápido
29 Perfiles de
Atenuación
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1
(el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)

Colorist™ Line 6Qa GRR ES
17
Valores DMX (Cont.)
24CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 ó255
0–100%
2
Verde 1
000 ó255
0–100%
3
Azul 1
000 ó255
0–100%
4
Ámbar 1
000 ó255
0–100%
5
Rojo 2
000 ó255
0–100%
6
Verde 2
000 ó255
0–100%
7
Azul 2
000 ó255
0–100%
8
Ámbar 2
000 ó255
0–100%
9
Rojo 3
000 ó255
0–100%
10
Verde 3
000 ó255
0–100%
11
Azul 3
000 ó255
0–100%
12
Ámbar 3
000 ó255
0–100%
13
Rojo 4
000 ó255
0–100%
14
Verde 4
000 ó255
0–100%
15
Azul 4
000 ó255
0–100%
16
Ámbar 4
000 ó255
0–100%
17
Rojo 5
000 ó255
0–100%
18
Verde 5
000 ó255
0–100%
19
Azul 5
000 ó255
0–100%
20
Ámbar 5
000 ó255
0–100%
21
Rojo 6
000 ó255
0–100%
22
Verde 6
000 ó255
0–100%
23
Azul 6
000 ó255
0–100%
24
Ámbar 6
000 ó255
0–100%
Selección de Pixel del Colorist™ Line 6Qa para Control DMX
1
2
3
4
6
5

Colorist™ Line 6Qa GRR ES
18
Valores DMX (Cont.)
10CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011
ó
255
Sin función
Lento a rápido
7 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas
Automáticos
000 ó010
011 ó028
029 ó046
047 ó064
065 ó082
083 ó100
101 ó118
119 ó136
137 ó154
155 ó172
173 ó190
191 ó208
209 ó226
227 ó244
245 ó255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
Programa Automático 6
Programa Automático 7
Programa Automático 8
Programa Automático 9
Programa Automático 10
Programa Automático 11
Programa Automático 12
Programa Automático 13
Programa Automático 0
9
Velocidad
Automática
000 ó255
Velocidad del programa automático
(lento a rápido)
10 Perfiles de
Atenuación
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1
(el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)

Colorist™ Line 6Qa GRR ES
19
Valores DMX (Cont.)
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011 ó255
Sin función
Lento a rápido
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Ámbar
000 ó255
0–100%

Colorist™ Line 6Qa MR FR
20
À Propos de ce
Manuel
Le Manuel de Référence (MR) du Colorist™ Line 6Qa reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le M
anuel
d'Utilisation sur www.iluminarc.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant
susceptible d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
•ATTENTION : le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm (20 pouces) des surfaces adjacentes.
•
En environnements extérieurs, l'angle d'ouverture de l'appareil ne doit
pas être compris entre 171° et 189° sur l'axe vertical, 0° étant la
position totalement relevée.
•Ne laissez AUCUNE source inflammable dans un périmètre de 50 cm
du produit lorsque celui-ci fonctionne.
•N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en
extérieur fréquemment sans problème.
•Ne convient pas aux installations permanentes en extérieur sur des
sites sujets à des conditions environnementales extrêmes. Cela inclut
par exemple :
oL'exposition à un environnement marin ou à une solution
saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
oLorsque les températures moyennes hautes ou basses du
site dépassent les plages de températures indiquées dans
ce manuel.
o
Les sites qui sont sujets aux inondations ou qui présentent
un risque d'être ensevelis sous la neige.
oTout autre endroit où le produit risque d'être soumis à des
rayonnements extrêmes ou à des substances caustiques.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La plage de température maximale ambiante (Ta) est de -
29°C à 43°C
(-20°F à 110°F). Ne faites pas fonctionner cet appareil à des
températures en dehors de cette plage.
