Quick Reference Guide

Colorist Pod 1Qa QRG EN
2
About this
Guide
The Colorist Pod 1Qa Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX
values. Download the User Manual from www.iluminarc.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ball
room) condensation
may form on the internal electronics of the product. To avoid causing
a failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•CAUTION: This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
50 cm (20 in) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•DO NOT submerge the product (IP65). Regular outdoor operation is
fine.
•Not for permanent outdoor installation in locations with extreme
environmental conditions. This includes, but is not limited to:
oExposure to a marine/saline environment (within 3 miles
of a saltwater body of water).
o
Where the normal high or low temperatures of the location
exceed the temperature ranges in this manual.
oLocations that are prone to flooding or being buried in
snow.
oOther areas where the product will be subject to extreme
radiation or caustic substances.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature range is -20 °F to 110 °F
(-29 °C to 43 °C). Do not operate this product outside these
temperatures.

Colorist Pod 1Qa QRG EN
3
Please consult with an Iluminarc Sales Representative on the
suitableness of this product for your installation. Failure to follow
these guidelines or the recommendations of the Iluminarc
Sales
Representative may result in the product warranty being rendered
VOID and any repair cost being the sole responsibility of the buyer.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact
your distributor to request support
or return a product. Visit
www.iluminarc.com for contact information.
What Is
Included
•Colorist Pod 1Qa
•Mounting Spike
•Warranty Card
•
Quick Reference Guide
•IP65 Power Input/Output Cords
with adapters
•IP65 Data Input/Output Cords
with adapters
An RDM capable controller is able to adjust the DMX address and
personality. Only the Ilumicode addresser or RDM2go
has the
capability to access the menu map for complete
product
configuration (sold separately).
AC Power
This product has an auto-ranging power supply that can work with an
input voltage range of 100 to 240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
IP65 Power
Cable Table
Connection
Wire (U.S.)
Wire (Europe)
IP65 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3

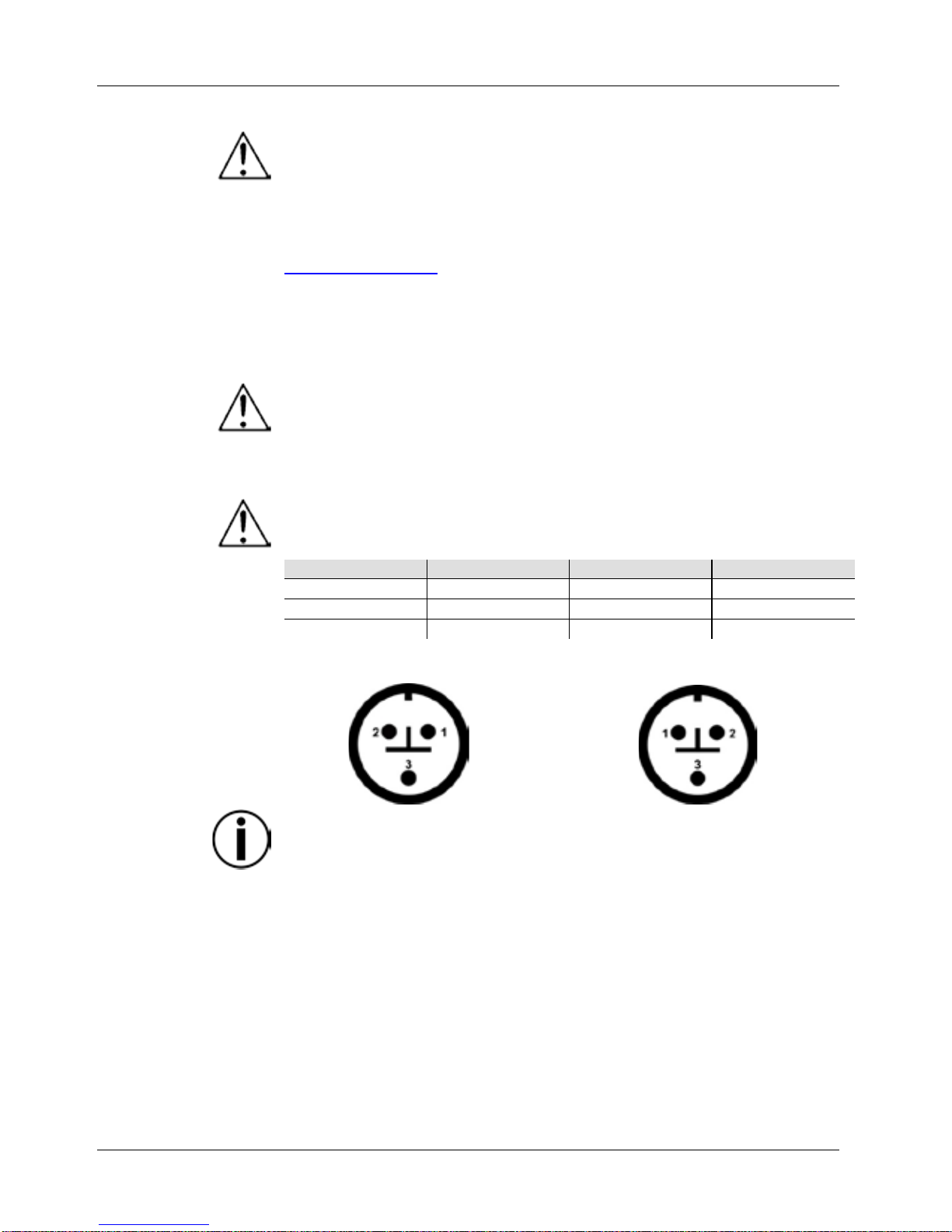

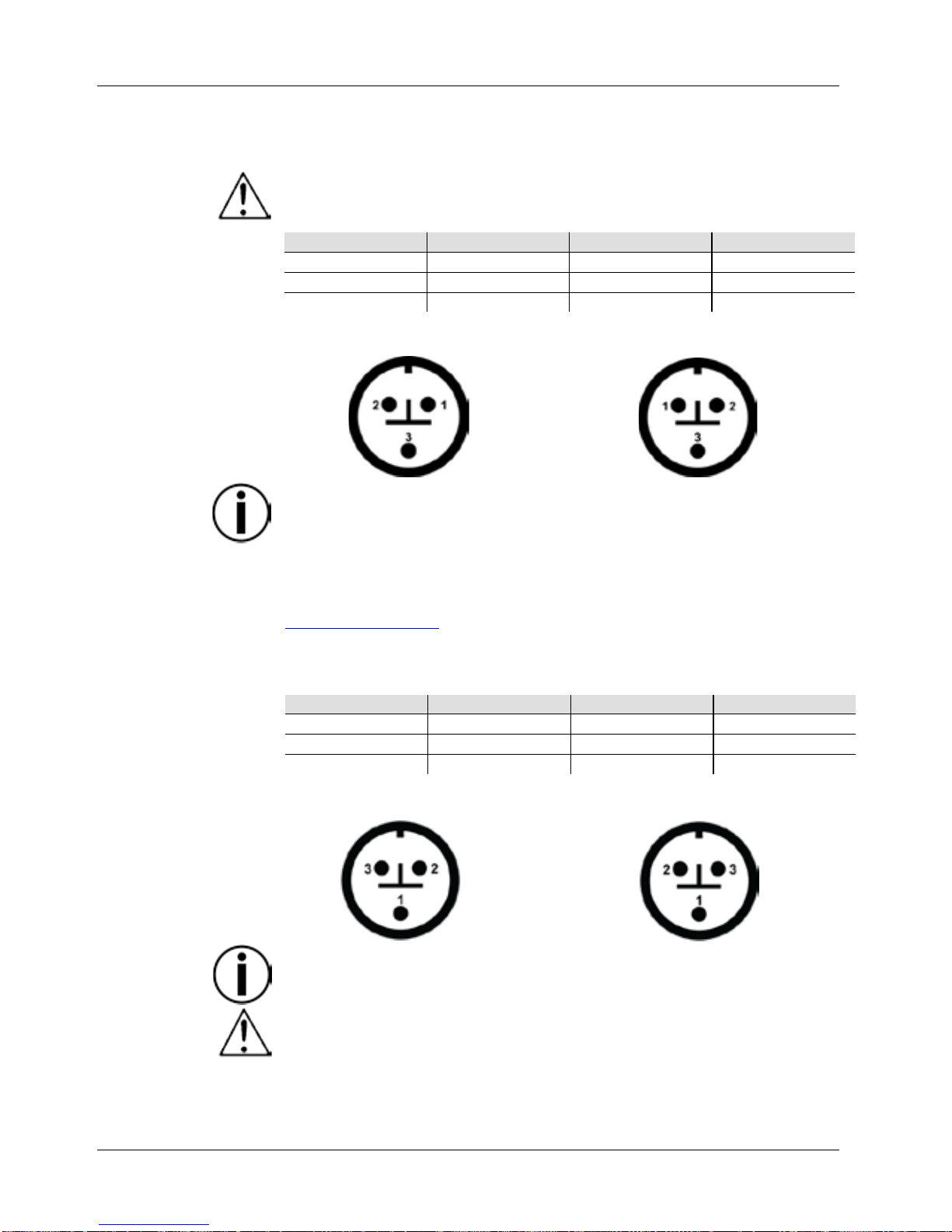

IP65 Power
Connector Pins
When connecting the Colorist Pod 1Qa to local power, it may be
necessary to use the local-to-IP65 adapters supplied with this
product.
Female Power IP65 Connector
Male Power IP65 Connector

Colorist Pod 1Qa QRG EN
4
DMX Linking
The Colorist Pod 1Qa will work with a DMX controller using a regular
DMX serial connection. A DMX Primer is available from
www.iluminarc.com.
DMX Connection
The Colorist Pod 1Qa uses a regular DMX data connection for its DMX
personalities: 1ch, 4ch, 5ch, 6ch, 7ch, and 10ch
. See the User Manual to
connect and configure for DMX operation.
IP65 DMX Cable
Table
Connection
DMX (U.S.)
DMX (Europe)
IP65 Pin
Ground
Shield
Shield
1
Data -
White
Blue
2
Data +
Red
Brown
3

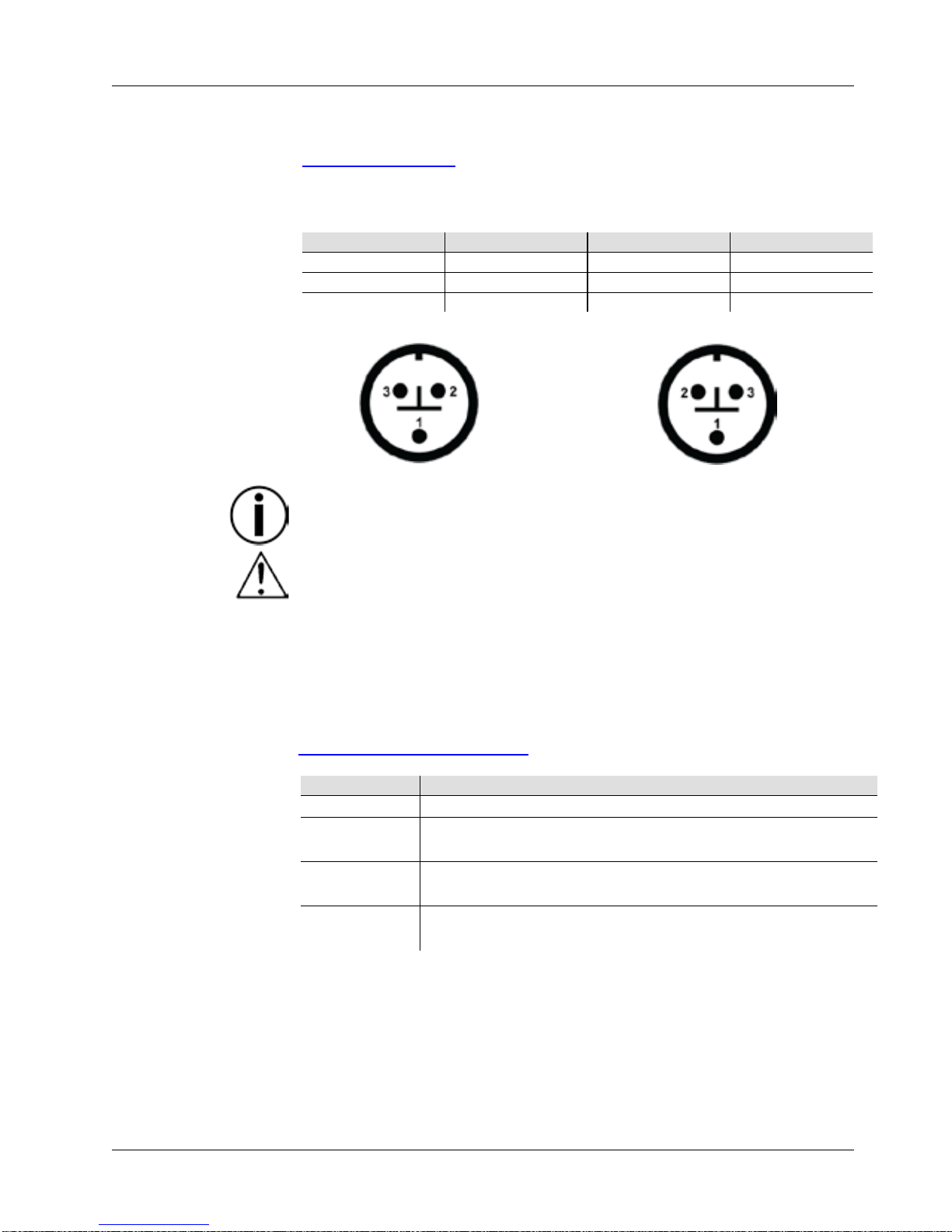

IP65 DMX
Connector Pins
To connnect the Colorist Pod 1Qa to your DMX network, it is
necessary to use the 3-pin IP65 to 5-pin
adapters supplied with this
product.
When not using the Power Output, DMX Input or DMX Output
connectors, you must seal the cable ends with the supplied caps.
RDM
(Remote Device
Management)
Remote Device Management, or RDM, is a standard for allowing DMX-
enabled devices to communicate bi-
directionally along existing DMX
cabling. Check the DMX controller’s User Manual or with the
manufacturer as not all DMX controllers have this capability. The
Colorist Pod 1Qa supports RDM protocol that allows feedback
to make
changes to some menu map options. Download the User Manual from
www.chauvetprofessional.com for more details.
Ilumicode
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Female IP65 (DMX Output)
Male IP65 (DMX Input)

Colorist Pod 1Qa QRG EN
5

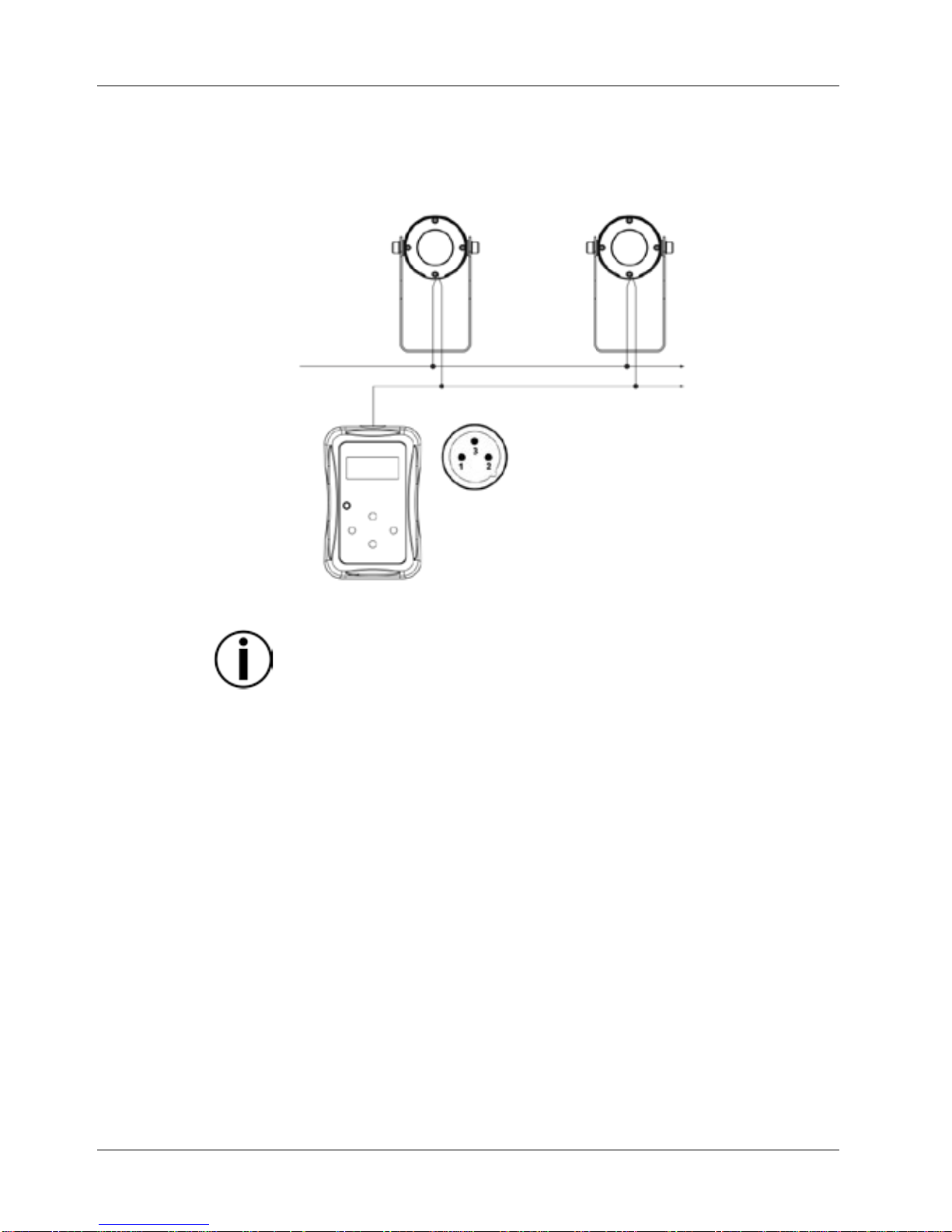

Ilumicode
Connections
This diagram shows how to control multiple products at the same time.
All connected products will be assigned to the same DMX addres
s. To
assign individual DMX addresses to each product, connect the Ilumicode
to each product individually. Be sure to disconnect the DMX output of
the product being configured if other products are connected to it.

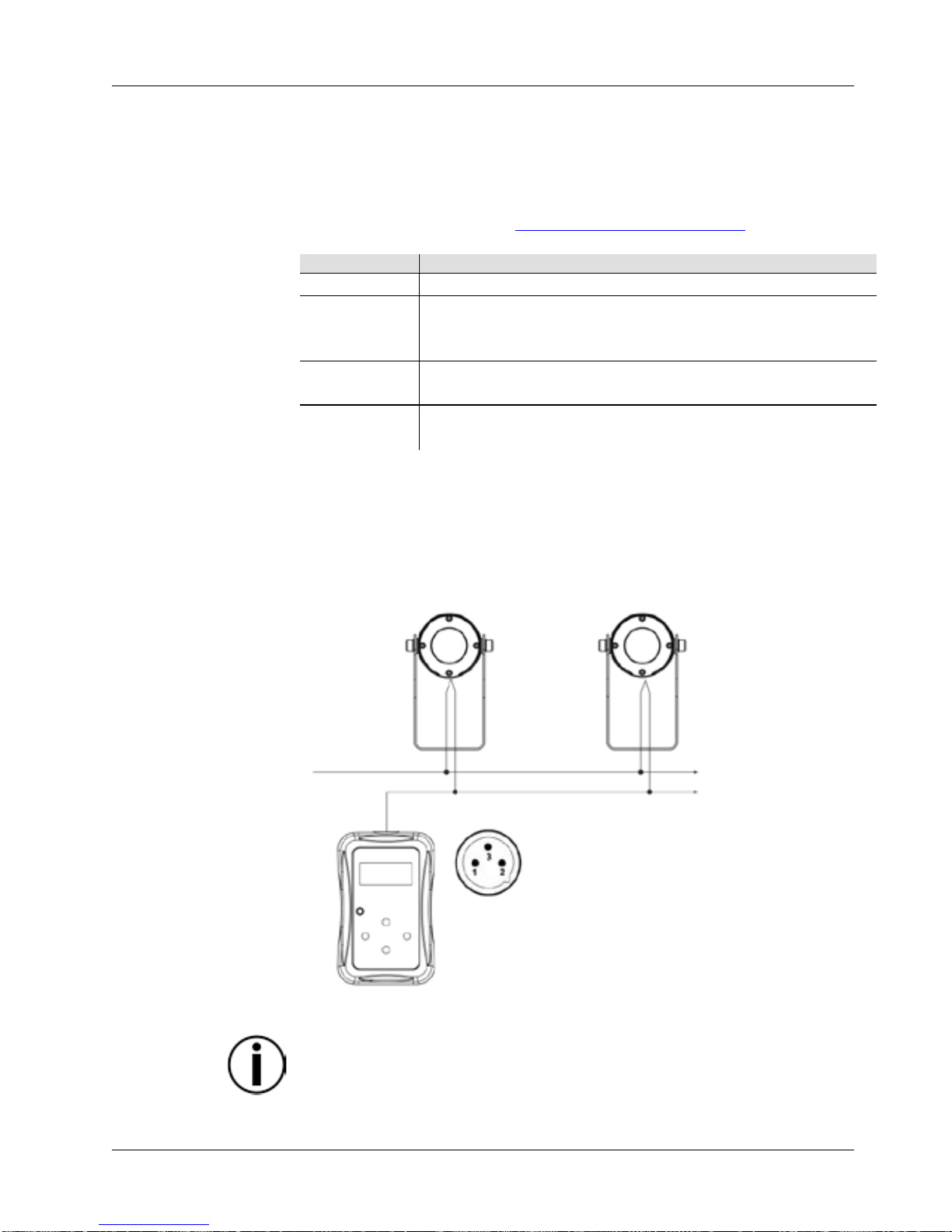

Ilumicode
Connection
Diagram
When connecting the Ilumicode Addresser to the Colorist Pod 1Qa,
it may be necessary to use a male 3-pin to female 5-
pin adaptor (sold
separately).
1: Gnd
2: Data –
3: Data +
Power Signal
Ilumicode
Addresser
DMX Output
To
Other
Products

Colorist Pod 1Qa QRG EN
6
Mounting
Before mounting this product, read the Safety Notes. Use at least one
mounting point per product. Make sure the mounting clamps are capable
of supporting the weight of the product. For our Chauvet
line of mounting
clamps, go to http://trusst.com/products/.

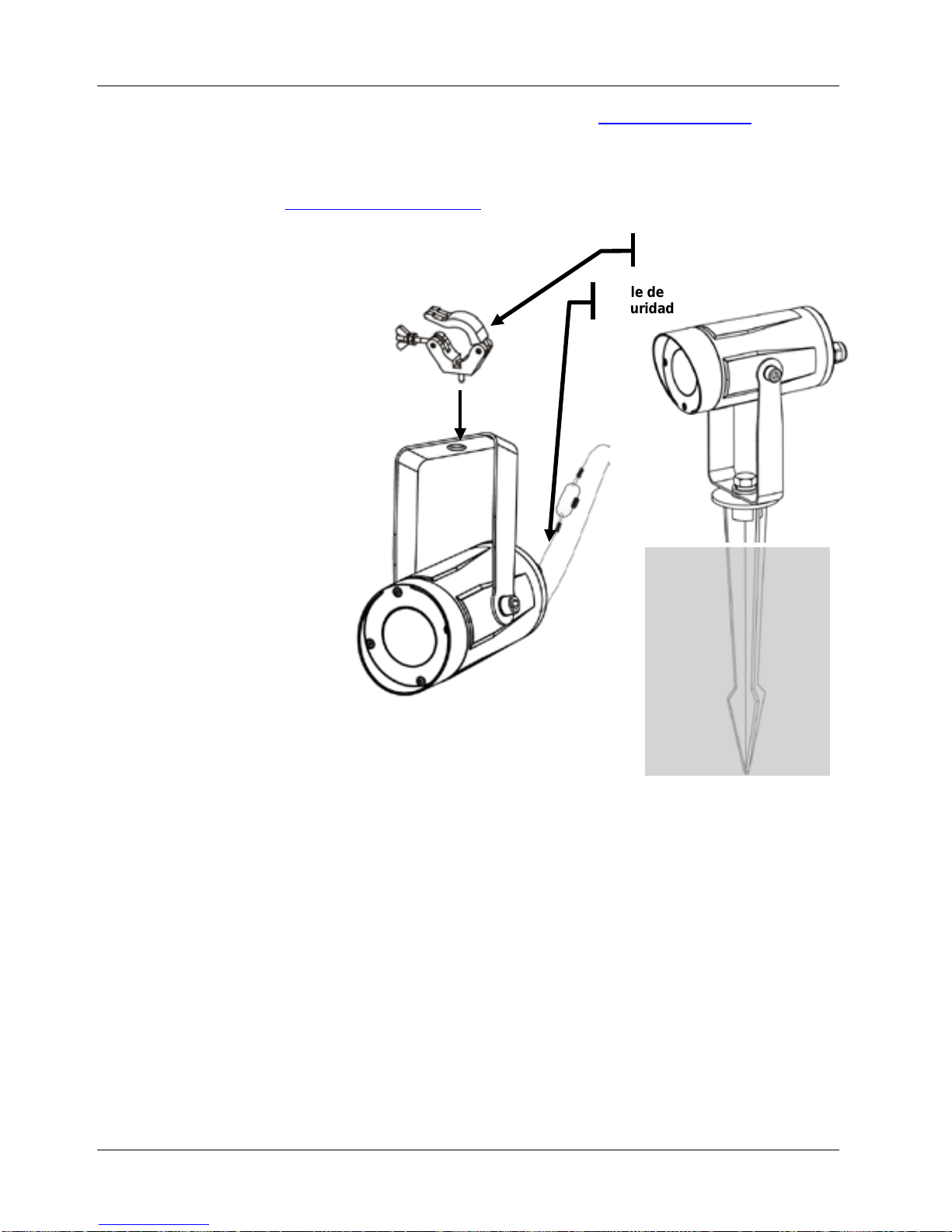

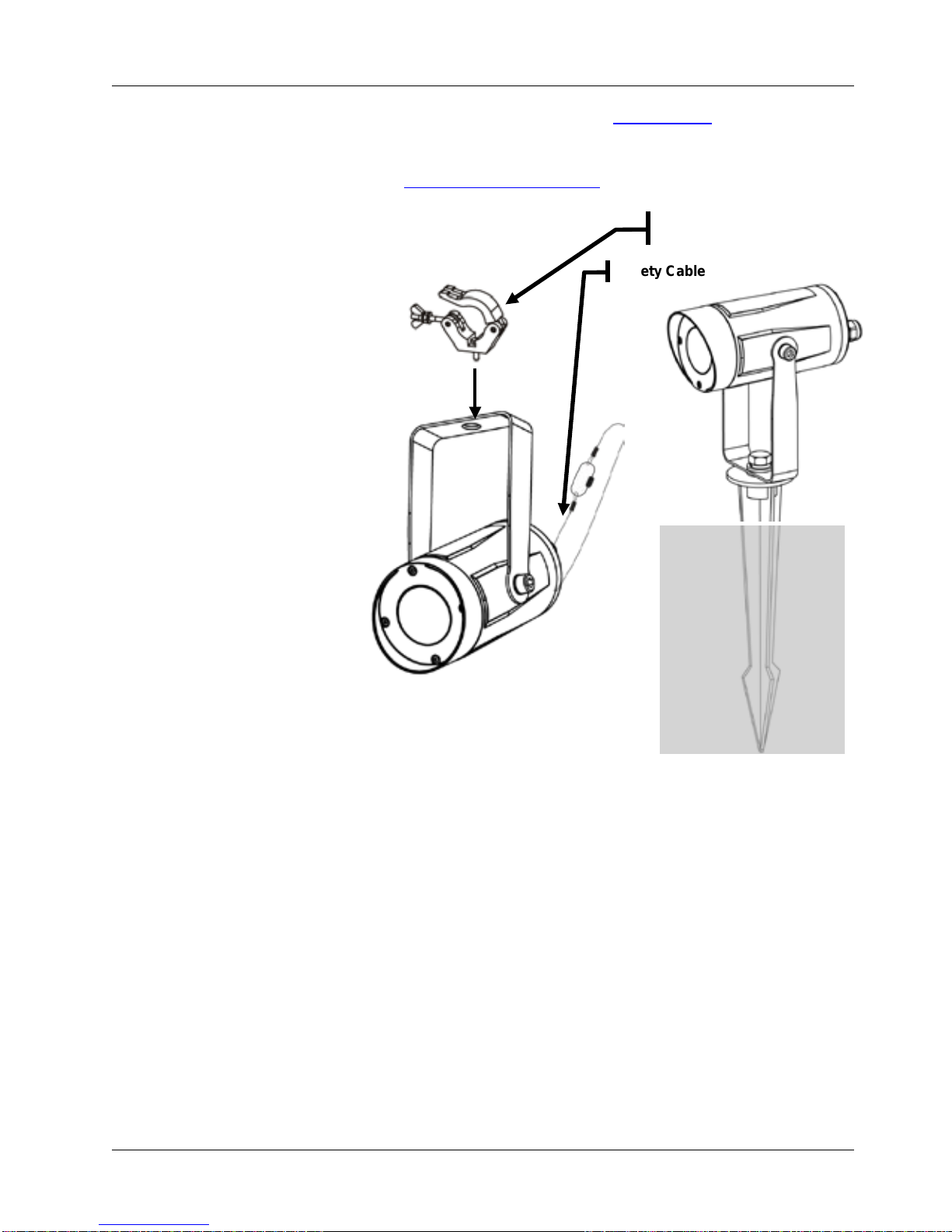

Product
Mounting
Diagram
Overhead Mounting
In-ground
Mounting
Mounting Clamp
Safety Cable

Colorist Pod 1Qa QRG EN
7
Ilumicode Menu Options
Main Level
Programming Levels
Description
DMX
001–512
Sets the DMX starting address
PERSON
ARC FULL
7-channel: RGB control, dimmer, color
macro, strobe, dimmer speed
ARC2
4-channel: RGBA control
ARC2+D
5-channel: RGBA control + dimmer
SOLID
1-channel: dimmer
CALIB
WHITE01–11
RED
GREEN
BLUE
COOL
WARM
AMBER
000–255
Determines the white balance for the
color macros
RGBTOW Determines the white balance when
RGBTOW is active
DIMMER
OFF
Dimmer works in linear mode
DIM 1
Dimmer works in non-linear mode,
from fast to slow
DIM 2
DIM 3
DIM 4
STATIC
RED
000–255 Configures the static color and effect
GREN
BLUE
COOL
WARM
AMBR
SOLD
STRB
00–20
SETTINGS COLOR
OFF
Maximum output, unbalanced white
RGBTOW
White output is as per CALIB >
RGBTOW settings
UC
Output matches that of product’s
previous versions
RESET
NO/YES
Restores factory defaults
Only the Ilumicode Addresser and the RDM2go can access the
Ilumicode menu options.

Colorist Pod 1Qa QRG EN
8
RDM Menu Options
Main Level
Programming Levels
Description
Pers
Mode 1 – 1ch
1-channel: dimmer
Mode 2 – 4ch
4-channel: RGBA control
Mode 3 – 5ch
5-channel: RGBA control, dimmer
Mode 4 – 6ch
6-channel: RGBA control, dimmer,
strobe
Mode 5 – 7ch
7-channel: RGBA control, dimmer,
strobe, color macro, dimmer speed
Mode 6 – 10ch
10-channel: RGBA control, dimmer,
strobe, color macro,
auto program, auto
speed, dimmer speed
Start Address
001–512
Sets the DMX starting address

Colorist Pod 1Qa QRG EN
9
DMX Values
10ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011
ó
255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
No function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Auto Program 5
9
Auto Speed
000 ó255
Auto program speed (slow to fast)
10 Dimming Profiles
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)
6ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000
ó
010
011 ó255
No function
Slow to fast

Colorist Pod 1Qa QRG EN
10
DMX Values (Cont.)
7ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
5ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
4ch
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%
1ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%

Colorist Pod 1Qa GRR ES
11
Acerca de
esta Guía
La Guía de Referencia Rápida (GRR) del Colorist Pod 1Qa contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el Manual de Usuario de
www.iluminarc.com para información más detallada.
Exención de
Responsa-
bilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•CUIDADO: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una sala
de baile con calor y humedad), puede formarse condensación en la
electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 50 cm (20 in) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•NO sumerja este producto (IP65). Es adecuado para un
funcionamiento normal en exteriores.
•No apto para la instalación permanente en exteriores en lugares con
condiciones ambientales extremas. Estas incluyen, sin limitarse a
ellas: oExposición a un ambiente marino/salino (a menos de
4,8 km de una masa de agua salada).
oCuando las temperaturas máxima o mínima habituales del
lugar superan los rangos de temperatura en este manual.
oLugares proclives a inundaciones o a ser sepultados por la
nieve.
oOtras zonas en las que el producto esté expuesto a
radiación extrema o sustancias cáusticas.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.

Colorist Pod 1Qa GRR ES
12
Notas de
Seguridad
(Cont.)
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•El rango máximo de temperatura ambiente es de -20 °F a 110 °F
(-29 °C a 43 °C). No haga funcionar este producto a temperaturas
fuera de este rango.
Consulte a un representante de ventas de Iluminarc sobre la
idoneidad de este producto para su instalación. No seguir las pautas o
recomendaciones del representante de ventas de Iluminarc puede
ANULAR la garantía del producto, y cualquier coste de reparación
será responsabilidad exclusiva del comprador.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda México o Benelux póngase en
contacto con su distribuidor para solicitar asistencia o devolver el
producto. Visite www.iluminarc.com para información de contacto.
Qué va
incluido
•Colorist Pod 1Qa
•Espiga de montaje
•Tarjeta de garantía
•Guía de referencia rápida
•Cables de alimentación de
entrada/salida IP65 con
adaptadores
•Cables de datos de
entrada/salida IP65 con
adaptadores
Un controlador con capacidad RDM puede ajustar la dirección y la
personalidad DMX. Solo el direccionador Ilumicode o el RDM2go
tienen la capacidad de acceder al mapa de menú para una
configuración completa del producto (vendidos por separado).

Colorist Pod 1Qa GRR ES
13
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100 a 240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
Tabla de Cable
de Alimentación
IP65
Conexión
Cable (EE.UU.)
Cable (Europa)
Pin IP65
CA Cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Pines de
Conector de
Alimentación
IP65
Cuando conecte el Colorist Pod 1Qa a alimentación local, puede que
sea necesario el uso de los adaptadores IP65 a local que se
suministran con el producto.
Enlace DMX
El Colorist Pod 1Qa funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.Iluminarc.com.
Conexión DMX
El Colorist Pod 1Qa usa una conexión de datos DMX normal para sus
personalidades DMX: 1ch, 4ch, 5ch, 6ch, 7ch, y 10ch.
Vea el Manual de
Usuario para conectar y configurar para funcionamiento DMX.
Tabla de Cable
DMX IP65
Conexión
DMX (EE.UU.)
DMX (Europa)
Pin IP65
Tierra
Pantalla
Pantalla
1
Datos -
Blanco
Azul
2
Datos +
Rojo
Marrón
3
Pines de
Conector DMX
IP65
Para conectar el Colorist Pod 1Qa a su red DMX, es necesario usar
los adaptadores de 3 a 5 pines suministrados con el producto.
Cuando no utilice la salida de alimentación, los conectores DMX de
entrada o DMX de salida, debe sellar los extremos del cable con las
capuchas suministradas.
Conector de Alimentación IP65
Hembra
Conector de Alimentación IP65
Macho
IP65 Hembra (Salida DMX)
IP65 Macho (Entrada DMX)

Colorist Pod 1Qa GRR ES
14
RDM
(gestion remota
del dispositivo)
Remote Device Management (gestión remota del dispositivo) o RDM,
es un estándar que permite a los dispositivos con capacidad DMX una
comunicación bidireccional por un cableado DMX existente
. El
Colorist Pod 1Qa admite protocol RDM, que posibilita información
para supervisar cambiar las opciones del mapa de menú. Descargue el
manual de usuario de www.chauvetprofessional.com
para una
información más detallada.
Descripción del
panel de
control
Ilumicode
Botón
Función
<MODE>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
Conexiones
Ilumicode
Este diagrama indica cómo controlar múltiples productos a la vez. Todos
los productos conectados se asignarán a la misma dirección DMX
. Para
asignar direcciones DMX individuales a cada producto, conecte el
Ilumicode a cada producto individualmente. Asegúrese de desconectar la
salida DMX del producto que está configurando si otros productos están
conectados a él.
Diagrama de
conexión
Ilumicode
Cuando conecte el direccionador Ilumicode al Colorist Pod 1Qa,
puede que sea necesario utilizar un adaptador de 3 pines macho a 5
pines hembra (vendido por separado).
1: Tierra
2: Datos –
3: Datos +
Alimentación
Señal
Direccionador
Ilumicode
Salida DMX
A
otros
productos

Colorist Pod 1Qa GRR ES
15
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al
menos un punto de montaje por producto. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto.
Para nuestra línea Chauvet de abrazaderas de montaje, visite
http://trusst.com/products/.
Diagrama
de Montaje
del Producto
Montaje en Altura
En la tierra de
montaje
Abrazadera de
Montaje
Cable de
Seguridad

Colorist Pod 1Qa GRR ES
16
Opciones de menú Ilumicode
Nivel Principal
Niveles de Programación
Descripción
DMX
001–512
Configura la dirección inicial DMX
PERSON
ARC FULL
7 canales: Control RGB, atenuador,
macro de color, estroboscopio,
velocidad de atenuador
ARC2
4 canales: Control RGBA
ARC2+D
5 canales: Control RGBA + atenuador
SOLID
1 canal: atenuador
CALIB
WHITE01–11
RED
GREEN
BLUE
COOL
WARM
AMBER
000–255
Determina el balance de blancos para
las macros de color
RGBTOW Determina el balance de blancos
cuando RGBTOW está activo
DIMMER
OFF
El atenuador funciona en modo lineal
DIM 1
El atenuador funciona en modo no
lineal, de rápido a lento
DIM 2
DIM 3
DIM 4
STATIC
RED
000–255 Configura el color y efecto estáticos
GREN
BLUE
COOL
WARM
AMBR
STRB
00–20
SETTINGS COLOR
OFF
Potencia máxima, blanco sin
balancear
RGBTOW
Potencia del blanco según los ajustes
CALIB > RGBTOW
UC
Potencia igual a las versiones
anteriores del producto
RESET NO/YES
Restaura los valores de fábrica por
defecto
Solamente el direccionador Ilumicode y el RDM2go `pueden acceder
a las opciones de menú Ilumicode.

Colorist Pod 1Qa GRR ES
17
Opciones de menú RDM
Nivel Principal
Niveles de Programación
Descripción
Pers
Mode 1 – 1ch
1 canal: atenuador
Mode 2 – 4ch
4 canales: Control RGBA
Mode 3 – 5ch
5 canales: Control RGBA, atenuador
Mode 4 – 6ch
6 canales: Control RGBA, atenuador,
estroboscopio
Mode 5 – 7ch
7 canales: Control RGBA, atenuador,
estroboscopio, macro de color,
velocidad de atenuador
Mode 6 – 10ch
10 canales: Control RGBA, atenuador,
estroboscopio, macro de color,
programa automático, velocidad
automática, velocidad de atenuador
Start Address
001–512
Configura la dirección inicial DMX

Colorist Pod 1Qa GRR ES
18
Valores DMX
10c
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0-100%
2
Rojo
000 ó255
0-100%
3
Verde
000 ó255
0-100%
4
Azul
000 ó255
0-100%
5
Ámbar
000 ó255
0-100%
6 Estroboscopio
000 ó010
011
ó
255
Sin función
Lento a rápido
7 Macro de color + Equilibrio de
blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0-100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0-100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas
automáticos
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
Sin función
Programa automático 1
Programa automático 2
Programa automático 3
Programa automático 4
Programa automático 5
9
Velocidad
automática
000 ó255
Velocidad del programa automático (lento a
rápido)
10 Perfiles de
atenuación
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Perfile de atenuador apagado (atenuador
lineal)
Perfil de atenuación no lineal 1 (el más
rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)
4c
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0-100%
2
Verde
000 ó255
0-100%
3
Azul
000 ó255
0-100%
4
Ámbar
000 ó255
0-100%

Colorist Pod 1Qa GRR ES
19
Valores DMX (Cont.)
7c
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0-100%
2
Rojo
000 ó255
0-100%
3
Verde
000 ó255
0-100%
4
Azul
000 ó255
0-100%
5
Ámbar
000 ó255
0-100%
6 Estroboscopio
000 ó010
011 ó255
Sin función
Lento a rápido
7 Macro de color + Equilibrio de
blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0-100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0-100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
6c
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0-100%
2
Rojo
000 ó255
0-100%
3
Verde
000 ó255
0-100%
4
Azul
000 ó255
0-100%
5
Ámbar
000 ó255
0-100%
6 Estroboscopio
000 ó010
011
ó
255
Sin función
Lento a rápido
5c
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0-100%
2
Rojo
000 ó255
0-100%
3
Verde
000 ó255
0-100%
4
Azul
000 ó255
0-100%
5
Ámbar
000 ó255
0-100%
1c
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0-100%

Colorist Pod 1Qa MR FR
20
À Propos de
ce Manuel
Le Manuel de Référence (MR) du Colorist Pod 1Qa reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le Manuel
d'Utilisation sur www.iluminarc.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant
susceptible d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
•Durant les périodes de non-
utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en
le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
•ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers
une salle de bal chaude et humide), de la condensation peut se former
sur les composants électriques internes. Pour éviter de causer des
dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
•ATTENTION : le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm (20 pouces) des surfaces adjacentes.
•
Ne laissez AUCUNE source inflammable dans un périmètre de 50 cm
du produit lorsque celui-ci fonctionne.
•N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en
extérieur fréquemment sans problème.
•Ne convient pas aux installations permanentes en extérieur sur des
sites sujets à des conditions environnementales extrêmes. Cela inclut
par exemple :
oL'exposition à un environnement marin ou à une solution
saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
oLorsque les températures moyennes hautes ou basses du
site dépassent les plages de températures indiquées dans
ce manuel.
oLes sites qui sont sujets aux inondations ou qui présentent
un risque d'être ensevelis sous la neige.
oTout autre endroit où le produit risque d'être soumis à des
rayonnements extrêmes ou à des substances caustiques.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
