COMFORTPOOL PRO Series Troubleshooting guide

Inverter Pro
INVERTER WARMTEPOMP VOOR ZWEMBADEN
GEBRUIKS- EN ONDERHOUDSHANDLEIDING
INVERTER SWIMMING POOL HEAT PUMP
USER AND SERVICE MANUAL
INVERTER WÄRMEPUMPE FÜR POOLS
BENUTZER- UND WARTUNGSHANDBUCH

2
NL - Inhoud
NL - Inhoud........................................................................................................................................2
Veiligheid en voorzorgsmaatregelen ................................................................................................5
1. Specificaties ...............................................................................................................................10
1.1. Technische gegevens.....................................................................................................................10
1.2. Afmetingen ......................................................................................................................................11
2. Installatie instructies..................................................................................................................12
2.1. Aansluiting zwembadwaterslangen ...............................................................................................13
2.2. Aansluiting stroomtoevoer.............................................................................................................13
2.3. Elektrische bedradingsschema......................................................................................................13
2.4. Installatie benodigdheden ..............................................................................................................14
2.5. Instructies voor installatie..............................................................................................................14
2.6. Elektrische aansluiting ...................................................................................................................15
3. Gebruiksinstructies....................................................................................................................16
4. Testen..........................................................................................................................................17
4.1. Inspectie voor gebruik ....................................................................................................................17
4.2. Test bij gebruik................................................................................................................................17
5. Onderhoud..................................................................................................................................18
6. Probleemoplossing....................................................................................................................18
6.1. Oplossingen voor veelvoorkomende storingen............................................................................18
6.2. Foutcodes........................................................................................................................................19
7. Verwarmingsprioriteit (optioneel).............................................................................................20

3
EN - Content
Safety and precautions ....................................................................................................................22
1. Specifications.............................................................................................................................26
1.1. Technical data .................................................................................................................................26
1.2. Dimension........................................................................................................................................27
2. Installation instructions.............................................................................................................28
2.1. Water pipes connection..................................................................................................................29
2.2. Connecting power wire...................................................................................................................29
2.3. Electric wiring diagram...................................................................................................................29
2.4. Installation requirement..................................................................................................................30
2.5. Instructions for installation ............................................................................................................30
2.6. Electric wiring..................................................................................................................................31
3. Operation instructions...............................................................................................................32
4. Testing.........................................................................................................................................33
4.1. Inspection before use .....................................................................................................................33
4.2. Trial before use................................................................................................................................33
5. Maintenance................................................................................................................................34
6. Troubleshooting.........................................................................................................................34
6.1. Troubleshooting for common faults ..............................................................................................34
6.2. Failure codes...................................................................................................................................35
7. Heating priority (optional)..........................................................................................................36

4
DE - Inhalt
Sicherheit und Schutzmaßnahmen .................................................................................................38
1. Spezifikationen...........................................................................................................................43
1.1. Technische Daten............................................................................................................................43
2.1. Maße.................................................................................................................................................44
2. Installationsanweisungen..........................................................................................................45
2.1. Anschluss der Poolschläuche........................................................................................................46
2.2. Anschluss Stromversorgung .........................................................................................................46
2.3. Elektrischer Anschlussplan............................................................................................................47
2.4. Installationsanforderungen ............................................................................................................47
2.5. Anweisungen zur Installation.........................................................................................................47
2.6. Elektrischer Anschluss...................................................................................................................48
3. Bedienungsanweisungen ..........................................................................................................49
4. Prüfen..........................................................................................................................................50
4.1. Prüfung vor Gebrauch ....................................................................................................................50
4.2. Testlauf ............................................................................................................................................50
5. Wartung.......................................................................................................................................51
6. Fehlerbehebung .........................................................................................................................51
6.1. Fehlerbehebung für häufige Störungen.........................................................................................51
6.2. Fehlercodes.....................................................................................................................................52
7. Vorrangschaltung (optional) .....................................................................................................53

5
Bedankt voor uw aanschaf van de Comfortpool Inverter Pro warmtepomp. Lees deze handleiding
aandachtig door voor u de warmtepomp start, om schade aan het apparaat en persoonlijk letsel te
voorkomen.
Veiligheid en voorzorgsmaatregelen
Betekenissen van symbolen die worden weergegeven op de warmtepompunit
WAARSCHUWING
Deze unit maakt gebruik van een ontvlambaar koelmiddel (R32). Als er
koelmiddel lekt en in contact komt met vuur of een verwarmings-
onderdeel, veroorzaakt dit schadelijk gas en bestaat er risico op brand.
Lees de GEBRUIKSAANWIJZING zorgvuldig voor gebruik.
Servicepersoneel moet de GEBRUIKSAANWIJZING en INSTALLATIEHANDLEIDING
zorgvuldig lezen voor gebruik.
Verdere informatie is beschikbaar in de GEBRUIKSAANWIJZING,
INSTALLATIEHANDLEIDING en dergelijke.
* Aangezien er in dit product roterende onderdelen worden gebruikt, evenals onderdelen die een
elektrische schok kunnen veroorzaken, moet u deze "Veiligheid en voorzorgsmaatregelen" lezen voor
gebruik.
* Aangezien de hier getoonde waarschuwingspunten belangrijk zijn voor de veiligheid, moeten deze in
acht worden genomen.
* Bewaar deze handleiding na het lezen samen op een handige plek zodat u hem makkelijk kunt
raadplegen.
* Zorg ervoor dat u een garantiekaart ontvangt van uw dealer en controleer of de aangekochte gegevens
en winkelnaam enz. juist zijn ingevoerd.
Symbolen en hun betekenissen
WAARSCHUWING
Onjuist gebruik kan leiden tot zeer gevaarlijke situaties, zoals overlijden,
ernstig letsel, enz.
VOORZICHTIG
Onjuist gebruik kan ernstig letsel veroorzaken, afhankelijk van de
omstandigheden.
Betekenissen van symbolen gebruikt in deze handleiding
Doe dit zeker niet.
Volg de instructie.
Steek er nooit uw vinger, een stokje, enz. in.

6
Ga nooit op de binnen- of buitenunit staan en plaats geen voorwerpen op de unit.
Gevaar voor elektrische schokken. Wees voorzichtig.
Zorg dat de stekker uit het stopcontact is.
Schakel de stroom uit.
Risico op brand.
WAARSCHUWING
Sluit het netsnoer niet aan op een tussenpunt, gebruik geen verlengsnoer en sluit niet
meerdere apparaten aan op de warmtepomp. Dit kan oververhitting, brand, of elektrische
schokken veroorzaken.
Zorg dat de stekker vrij is van vuil en steek hem stevig in het stopcontact. Een vervuilde
stekker kan brand of elektrische schokken veroorzaken.
Bundel, beschadig en verander het netsnoer niet, trek er niet aan, verwarm het snoer niet en
plaats er geen zware voorwerpen op. Dit kan brand of elektrische schokken veroorzaken.
Zet de schakelaar tijdens gebruik niet UIT/AAN en koppel de stekker niet los/sluit de stekker
niet aan. Dit kan leiden tot vonken, die brand kunnen veroorzaken.
Stel uw lichaam niet langdurig bloot aan koele lucht. Dit kan schadelijk zijn voor uw
gezondheid.
De unit mag niet door de gebruiker worden geïnstalleerd, verplaatst, gedemonteerd,
gewijzigd of gerepareerd. Een onjuist gebruikte warmtepomp kan brand, elektrische
schokken, letsel of waterlekkage, enz. veroorzaken. Raadpleeg uw dealer. Indien het
netsnoer is beschadigd, moet het worden vervangen door de dealer, fabrikant of zijn
servicemonteur om gevaarlijke situaties te voorkomen.
Zorg er bij het installeren, verplaatsen of onderhouden van de unit voor dat er geen andere
substantie dan het gespecificeerde koelmiddel (R32) in het koelcircuit terechtkomt.
Elke aanwezigheid van vreemde substanties, zoals lucht, kan abnormale drukverhoging
veroorzaken en kan leiden tot explosie of letsel.
Het gebruik van andere koelstof dan vermeld voor het systeem veroorzaakt mechanische
storingen, storingen in het systeem, of storingen in de unit.
In het ergste geval kan dit leiden tot een ernstige belemmering inzake de productveiligheid.
Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met
verminderde fysieke, zintuiglijke of mentale beperkingen, of een gebrek aan ervaring en
kennis, tenzij onder toezicht staan of instructies met betrekking tot het gebruik van het
apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.
Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat
spelen.
Het apparaat moet worden geplaatst in een ruimte zonder continu in werking zijnde
ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende
elektrische kachel).

7
Steek geen vinger, stok, of andere voorwerpen in de luchtinlaat of -uitlaat. Dit kan letsel
veroorzaken, aangezien het binnenwerk van de ventilator op hoge snelheid draait wanneer
deze in werking is
In het geval van een abnormale toestand (zoals een brandlucht), stopt u de warmtepomp en
koppelt u de stekker los of zet u de schakelaar UIT. Een voortdurende werking in de
abnormale toestand kan een storing, brand of elektrische schok veroorzaken. Raadpleeg in
dit geval uw dealer.
Als de warmtepomp niet koelt of verwarmt, is er mogelijk sprake van een koelmiddellek. Als
er een koelmiddellek is gevonden, zet dan het apparaat uit, ventileer de ruimte goed en
raadpleeg onmiddellijk uw dealer. Als het bij een reparatie nodig is om het apparaat met
koelmiddel bij te vullen, neem dan contact op met de servicetechnicus voor meer informatie.
Het koelmiddel dat gebruikt wordt in de warmtepomp is niet schadelijk. Normaal gesproken
lekt het niet. Als koelmiddel echter lekt en in contact komt met vuur of een verwarmingsdeel
zoals een ventilatorkachel, petroleumkachel of kooktoestel, zal het schadelijk gas creëren
en bestaat er risico op brand.
De gebruiker mag nooit proberen de binnenkant van de binnenunit te reinigen. Neem
contact op met uw dealer als de binnenkant van de unit gereinigd moet worden.
Ongeschikt schoonmaakmiddel kan schade veroorzaken aan het kunststof materiaal
binnenin de unit, wat kan leiden tot waterlekkage. Indien schoonmaakmiddel in contact
komt met elektrische onderdelen of de motor, kan dit leiden tot een storing, rook of brand.
Het apparaat moet geplaatst worden in een ruimte zonder continu in werking zijnde
ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende
elektrische kachel).
Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten. Gebruik geen
middelen om het ontdooiproces te versnellen of om het apparaat schoon te maken, anders
dan de middelen die worden geadviseerd door de fabrikant.
Niet doorboren of verbranden.
De unit moet buiten worden geïnstalleerd of in ruimtes die het hieronder gespecificeerde
vloeroppervlak overschrijden.
GL50 : 2,2 m2 of groter
GL60 : 2,3 m2 of groter
GL71 : 3,1 m2 of groter
LET OP
Raak de luchtinlaat of de aluminium vinnen van de warmtepompunit niet aan. Dit kan letsel
veroorzaken.
Gebruik geen insecticiden of ontvlambare sprays op de unit. Dit kan brand of vervorming
van de unit veroorzaken.
Stel huisdieren of planten niet bloot aan directe luchtstroom. Dit kan letsel veroorzaken aan
de huisdieren of planten.
Plaats geen andere elektrische apparaten of meubels onder de warmtepompunit. Er kan
water van de unit naar beneden druppelen, wat schade of defecten kan veroorzaken.
Laat het apparaat niet op een beschadigde installatiestand staan. De unit kan vallen en
daardoor letsel veroorzaken.
Ga niet op een onstabiele bank staan om de unit te bedienen of schoon te maken. Dit kan
letsel veroorzaken als u valt.
Trek niet aan het netsnoer. Hierdoor kan een deel van de kerndraad breken, wat
oververhitting of brand kan veroorzaken.

8
Laad de batterijen niet op, haal ze niet uit elkaar en werp ze niet in vuur. Dit kan ervoor
zorgen dat de batterijen gaan lekken of dat er een brand of explosie ontstaat.
Gebruik de unit niet voor speciale doeleinden, zoals het opslaan van voedsel, grootbrengen
van dieren, kweken van planten, of het bewaren van precisieapparatuur of kunstobjecten.
Dit kan aantasting van de kwaliteit of letsel aan dieren en planten veroorzaken.
Stel verbrandingsapparatuur niet bloot aan directe luchtstroom. Dit kan onvolledige
verbranding veroorzaken.
Zet voor het schoonmaken de unit UIT en koppel de stekker los of zet de schakelaar UIT.
Dit kan letsel veroorzaken, aangezien de ventilator binnenin op hoge snelheid draait
wanneer deze in werking is.
Als de unit langere tijd niet gebruikt gaat worden, koppelt u de stekker los of zet u de
schakelaar UIT. De unit kan vuil verzamelen, wat oververhitting of brand kan veroorzaken.
Zorg ervoor dat de ruimte goed geventileerd wordt wanneer de unit samen met een
verbrandingsapparaat wordt gebruikt. Onvoldoende ventilatie kan zuurstofgebrek
veroorzaken.
De warmtepomp dient uitsluitend te worden geïnstalleerd door gekwalificeerde personen
Voor de installatie, en vervolgens nogmaals voor het eerste gebruik, dient het gehele
product geïnspecteerd te worden, alvorens de warmtepomp op te starten.
Stapel geen dingen op in de buurt van de warmtepomp, deze kunnen de luchtstroom in de
buurt van en in- en uitlaat van de warmtepomp blokkeren en daarmee het rendement van de
warmtepomp verminderen of deze zelfs helemaal laten stoppen.
Probeer niet zelf de warmtepomp te repareren of te demonteren, hierdoor vervalt de
garantie.
Schakel altijd de stroom naar de warmtepomp uit alvorens onderhoud aan de warmtepomp
of het watersysteem uit te voeren, of deze schoon te maken.
Wanneer tijdens het draaien van de warmtepomp de stroom uitvalt, en later de
stroomtoevoer weer wordt hersteld, start de verwarming automatisch. Schakel dus de
voeding uit wanneer er een stroomonderbreking is, en reset de temperatuur wanneer de
stroomtoevoer hersteld is.
Schakel de hoofdvoeding uit tijdens storm, onweer of bliksem, om schade aan het apparaat
als gevolg van de bliksem te voorkomen.
Als de machine lange tijd niet gebruikt gaat worden dient u de stroomtoevoer af te sluiten en
al het water uit de warmtepomp te laten lopen, door de kraan van de inlaatleiding te openen.
Stel de juiste temperatuur in om een comfortabele watertemperatuur te krijgen, en voorkom
oververhitting of onderkoeling.

9
Verwijder nooit het scherm van de ventilator.
Nadat de warmtepomp meerdere seizoenen is gebruikt, voert u naast de normale reiniging
ook inspectie en onderhoud uit. Vuil of stof in de unit kan een onaangename geur
veroorzaken, bijdragen aan de groei van schimmel of de afvoerdoorgang verstoppen, en
ervoor zorgen dat er water gaat lekken uit de binnen unit. Raadpleeg uw dealer voor
inspectie en onderhoud, waarbij gespecialiseerde kennis en vaardigheden vereist is.
Bedien schakelaars niet met natte handen. Dit kan elektrische schok veroorzaken.
Reinig de warmtepomp niet met water en zet er geen voorwerp op dat water bevat, zoals
een bloemenvaas. Dit kan brand of elektrische schok veroorzaken.
Ga niet op de unit staan en zet er geen voorwerpen op. Dit kan letsel veroorzaken als u of
het voorwerp valt.
BELANGRIJK
Vuile zwembadfilters veroorzaken condensatie in de warmtepomp, wat zal bijdragen aan de groei van
schimmels. Het wordt daarom aangeraden de filters elke 2 weken te reinigen of te vervangen.
Om het verwarmingseffect te optimaliseren kunt u warmtebehoudende isolatie rondom de leidingen
tussen het zwembad en de warmtepomp. Gebruik, wanneer de warmtepomp aanstaat, de aanbevolen
afdekking over uw zwembad.
De aangesloten leidingen tussen het zwembad en de warmtepomp moeten ≤ 10 m zijn, anders kan het
verwarmingseffect van de warmtepomp niet worden gegarandeerd.
Deze warmtepomp is het meest efficiënt bij een luchttemperatuur tussen 15°C en 25°C.
Bovenstaande veiligheidsinstructies vormen geen exhaustieve lijst van alle mogelijke risico’s en
verwondingen. Eigenaars en gebruikers van de warmtepomp dienen dit apparaat met voorzichtigheid en
gezond verstand te gebruiken.

10
1. Specificaties
1.1. Technische gegevens
Model
PRO 6
PRO 8
PRO 9
PRO 13
PRO 17
* Verwarmingscapaciteit bij luchttemp. 28°C, watertemp. 28°C, luchtvochtigheid 80%
Verwarmingscapaciteit
kW
6,5
8
9,2
12,5
16,5
* Verwarmingscapaciteit bij luchttemp. 15°C, watertemp. 26°C, luchtvochtigheid 70%
Verwarmingscapaciteit
kW
4,5
6
7
9
11,5
Aanbevolen
zwembadgrootte
m3
14 - 28
20 - 35
20 - 40
30 - 55
40 - 75
Luchttemperatuur
°C
0 - 43
Aanbevolen volume
waterstroom
m3/u
2 - 4
2 - 4
3 - 4
4 - 6
6 - 8
Aansluiting waterinvoer
mm
50
Nominaal opgenomen
vermogen bij luchttemp.
15°C
kW
0,35 - 1
0,34 - 1,4
0,34 - 1,6
0,36 - 2
0,56 - 2,7
Nominale ingangsstroom
bij luchttemp. 15°C
A
1,52 - 4,4
1,48 - 6
1,48 - 7
1,57 - 8,7
2,43 - 11,7
Maximale ingangsstroom
A
6,5
8
9,5
12,5
15,0
Stroomvoorziening
230 V / 1 Ph / 50 Hz
Afmeting
cm
74x35x65
86x35x65
86x35x65
86x35x65
95x35x65
Gewicht
kg
42
46
47
49
60
Opmerking:
- Dit product kan goed werken wanneer de luchttemperatuur buiten de 0°C –43°C valt, maar efficiëntie
kan buiten dit bereik niet worden gegarandeerd. Houd er rekening mee dat de prestaties en parameters
van de zwembadverwarming onder verschillende omstandigheden kunnen variëren.
- Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

11
1.2. Afmetingen
* Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
(mm)
A
B
C
D
E
F
G
H
MODEL
PRO 6
324
560
330
349
872
330
74
654
PRO 8
324
560
330
349
872
250
74
654
PRO 9
324
560
330
349
872
250
74
654
PRO 13
324
560
330
349
872
290
74
654
PRO 17
324
590
330
349
962
350
74
654

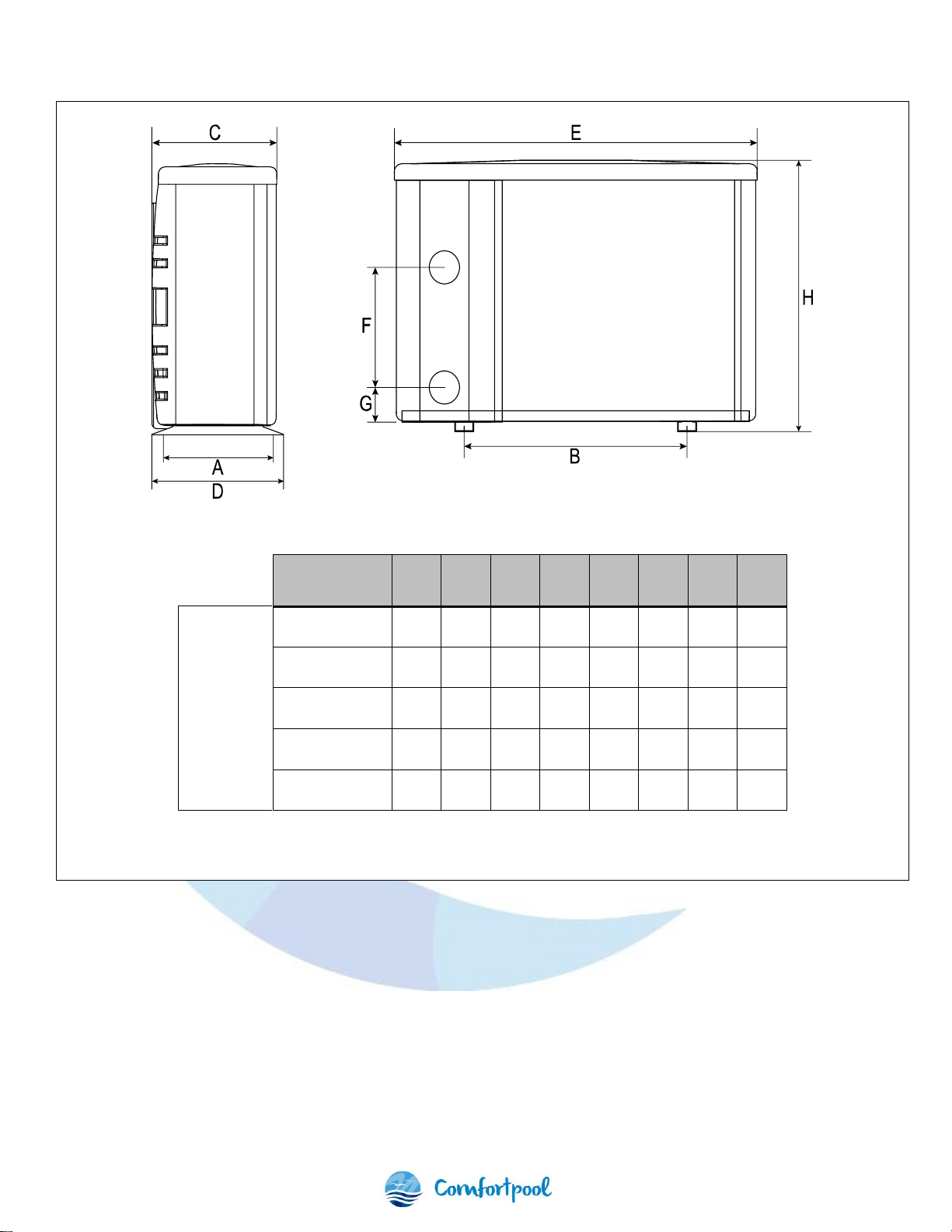

Bovenstaande afbeelding is een specificatie-diagram van de zwembad warmtepomp, en dient enkel ter
referentie voor de installatie en lay-out door een technicus. Het product kan bovendien periodiek worden
aangepast zonder verdere kennisgeving.

12
2. Installatie instructies
WAARSCHUWING
Raadpleeg uw dealer voor het installeren van de warmtepomp. Hij mag niet door de gebruiker
worden geïnstalleerd, aangezien installatie gespecialiseerde kennis en vaardigheden vereist.
Een onjuist geïnstalleerde warmtepomp kan waterlekkage, brand, of elektrische schokken
veroorzaken.
Voorzie de warmtepomp van een eigen afzonderlijke stroomvoorziening. Het niet hebben van
een eigen afzonderlijke stroomvoorziening kan oververhitting of brand veroorzaken.
Installeer de unit niet op een plek waar ontvlambaar gas kan lekken. Als er gas lekt en zich
verzameld rond de unit, kan dit een explosie veroorzaken.
Aard de unit op de juiste manier. Sluit de aardedraad niet aan op een gasleiding, waterleiding,
bliksemafleider of een telefoonaardingsdraad. Onjuiste aarding kan elektrische schokken
veroorzaken.
LET OP
Installeer een aardlekschakelaar, afhankelijk van de installatieplek van warmtepomp (zoals zeer
vochtige ruimtes). Als er geen aardlekschakelaar is geïnstalleerd, kan dit elektrische schokken
veroorzaken.
Zorg dat het afvoerwater goed wordt afgevoerd. Als de afvoer onvoldoende is kan er water van
de unit naar beneden druppelen, waardoor meubels vochtig worden en beschadigd raken.
Maak de professionele gereedschappen voor de R32-koelmiddelwarmtepomp klaar voor gebruik
voordat u onderhoud pleegt.
R32
lekkage
detector
Explosie
bestendige
vacuüm
pomp
Anti-statische
handschoenen
De fabriek levert alleen de warmtepomp; andere noodzakelijke onderdelen voor het watersysteem, waaronder
een mogelijke bypass, dienen door de installateur of gebruiker te worden aangeschaft.
Let op! Voer onderstaande stappen uit bij het installeren van de warmtepomp:
1. Chemicaliën dienen stroomafwaarts van de warmtepomp aan het zwembadwater te worden
toegevoegd.
2. Installeer een bypass wanneer het debiet van de zwembadpomp meer dan 20% boven het toegestane
debiet van de warmtewisselaar van de warmtepomp uitkomt.
3. Installeer de warmtepomp op een stevige ondergrond en gebruik de dempingsrubbers tegen trillingen
en lawaai.
4. Houdt de warmtepomp altijd rechtop. Wanneer de warmtepomp gekanteld is, of op de zijkant heeft
gelegen, wacht dan 24 uur alvorens hem aan te zetten.

13
2.1. Aansluiting zwembadwaterslangen
* Bovenstaande tekening is alleen ter demonstratie, de lay-out van de leidingen dient enkel ter referentie.
2.2. Aansluiting stroomtoevoer
* De warmtepomp moet goed geaard worden.
2.3. Elektrische bedradingsschema
Opties voor het beveiligen van apparaten en kabelspecificaties:

14
Model
PRO 6
PRO 8
PRO 9
PRO 13
PRO 17
Schakelaar
Nomimale stroom (A)
8
9,5
11,5
15
18
Nominale
aardlekstroom (mA)
30
30
30
30
30
Zekering (A)
8
9,5
11,5
15
18
Netkabel (mm2)
3 x 1,5
3 x 1,5
3 x 2,5
3 x 2,5
3 x 4
Signaalkabel (mm2)
3 x 0,5
3 x 0,5
3 x 0,5
3 x 0,5
3 x 0,5
* Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Bovenstaande gegevens zijn gebaseerd op een netsnoer van ≤10 m. Wanneer het netsnoer > 10 m is moet
de draaddiameter worden vergroot. De signaalkabel kan maximaal worden uitgebreid tot 50 m.
2.4. Installatie benodigdheden
De warmtepomp dient te worden geïnstalleerd door gekwalificeerde personen, zo niet dan kan de
warmtepomp beschadigen en kan het risicovol zijn voor de veiligheid van de gebruikers.
Om de efficiëntie van de warmtepomp te kunnen garanderen moet de lengte van de waterleiding tussen het
zwembad de zwembadverwarming ≤10 meter zijn.
2.5. Instructies voor installatie

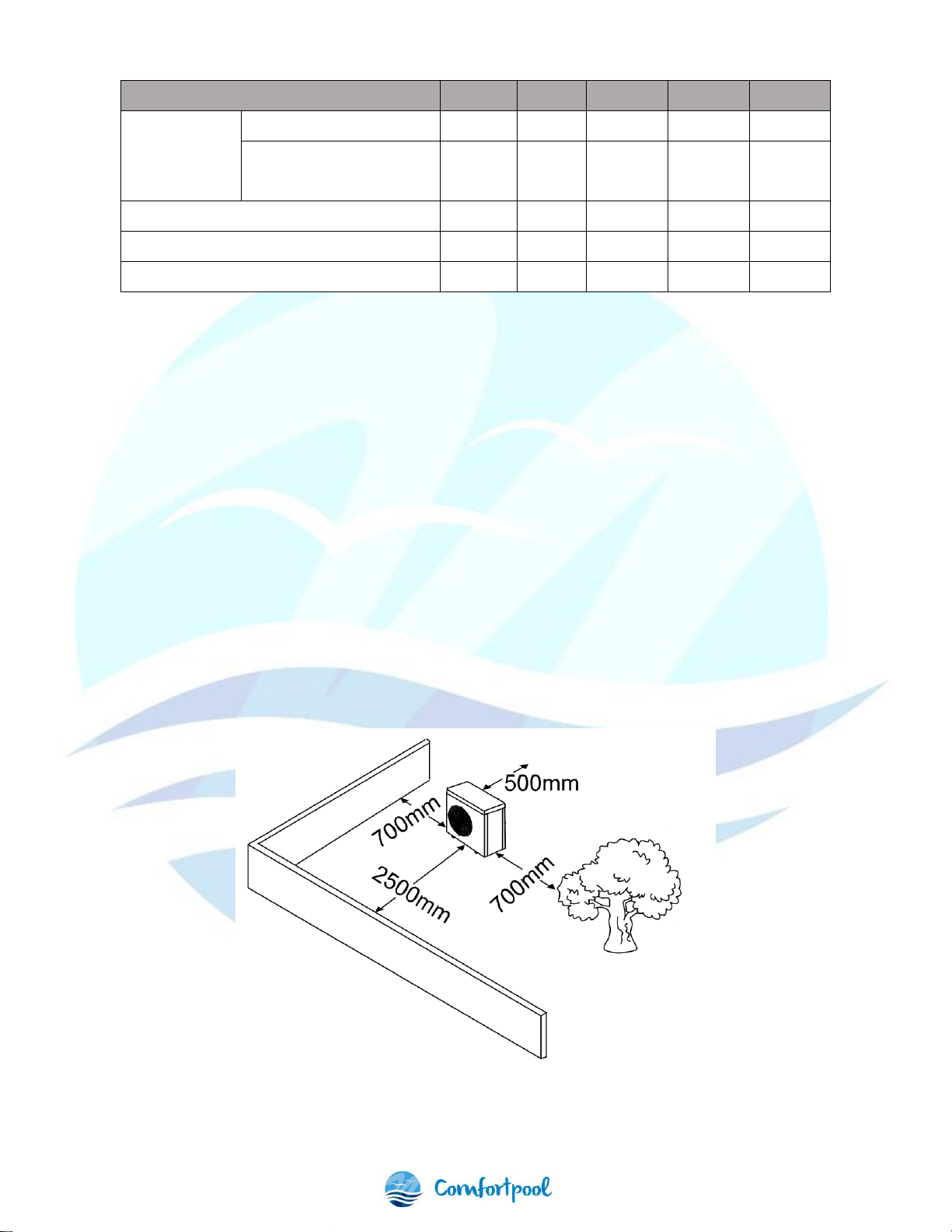

- Locatie en vrije ruimte: de warmtepomp moet op een plaats worden geïnstalleerd met voldoende vrije
ruimte en voldoende ventilatie rondom.
- Het frame moet worden bevestigd met bouten (M10) aan een betonnen fundering of beugels. De
betonnen fundering moet solide en verankerd zijn, de beugels moeten sterk genoeg zijn en beschermd
zijn tegen roest.

15
- Stapel geen spullen rondom de warmtepomp die de luchtstroom in de buurt van de luchtinlaat en -
uitlaat blokkeren, en dat er aan de achterkant ook 50 cm vrije ruimte is. Anders zal de efficiëntie van de
warmtepomp verminderen of zal het apparaat zelfs helemaal stoppen met verwarmen.
- De warmtepomp heeft een zwembadfilterpomp nodig (niet inbegrepen) om het zwembadwater te
circuleren. Aanbevolen pompcapaciteit: zie technische specificaties (1.1.).
- Wanneer het apparaat draait zal er condenswater uit de onderkant lopen, let hierop. Houd het
afvoermondstuk in het gat en klem het goed vast. Verbind vervolgens een slang om het condenswater
eruit te laten lopen.
2.6. Elektrische aansluiting
- Sluit de warmtepomp aan op de juiste stroomvoorziening, de spanning moet overeenkomen met de
nominale spanning van de warmtepomp.
- Aard de machine goed.
- De bedrading moet worden gedaan door een professionele technicus, volgens het schakelschema.
- Stel de lekbeveiliging in volgens de lokale verordening voor bedrading (lekstroom ≤ 30mA)
- De lay-out van de voedingskabel en de signaalkabel moet ordelijk zijn, ze moeten elkaar niet in de weg
zitten.
- Schakel het apparaat pas in na het voltooien en opnieuw controleren van alle bedradingsconstructies.

16
3. Gebruiksinstructies
Symbol
Designation
Function
AAN / UIT
Warmtepomp aan- of uitzetten
Modus
Selecteer Smart / Silence modus
Omhoog / Omlaag
Stel gewenste watertemperatuur in
Gebruik
1. U kunt de gewenste watertemperatuur instellen van 18 tot 40 °C.
2. De aan de rechterkant geeft de inkomende watertemperatuur weer. De aan de linkerkant
geeft de ingestelde watertemperatuur door op of te drukken.
3. Nadat u de warmtepomp heeft aangezet zal de ventilator binnen 3 minuten gaan draaien. Na nog eens
30 seconden gaat de compressor werken.
4. Tijdens het verwarmen brandt het lampje. Tijdens het koelen brandt het lampje.
Modus selecteren
1. Als standaardinstelling, wanneer u de warmtepomp aanzet, brandt het lampje.
2. Druk op om naar de Silence modus te gaan, het lampje zal gaan branden.
3. Druk weer op om deze modus te verlaten en weer naar de Smart modus te gaan.

17
Ontdooiing
1. Automatische ontdooiing: wanneer de warmtepomp aan het ontdooien is knippert het lampje.
Na het ontdooien zal het stoppen met knipperen.
2. Geforceerde ontdooiing: wanneer de warmtepomp aan het verwarmen is drukt u 5 seconden lang
tegelijkertijd en in om het ontdooiproces te starten. (Opmerking: de tijd tussen geforceerde
ontdooi-intervallen moet minstens 30 minuten bedragen.)
3. Het verwarmingslampje zal gaan knipperen wanneer de warmtepomp in de automatische ontdooistand
of de geforceerde ontdooistand staat.
4. Het verloop en einde van het geforceerde ontdooiproces is hetzelfde als dat van het automatische
ontdooiproces.
WIFI-module
Optioneel kan op de Comfortpool Inverter Pro warmtepomp een WIFI-module worden aangesloten. Vervolgens
kan de warmtepomp via de ‘Smarter Pool’ app op een smartphone of tablet bediend worden, en zal er allerlei
actuele informatie over de warmtepomp en het zwembad beschikbaar zijn.
4. Testen
4.1. Inspectie voor gebruik
- Controleer de installatie van de gehele warmtepomp en de slangaansluitingen, volgens het
aansluitschema.
- Controleer de elektrische bedrading.
- Zorg ervoor dat de hoofdschakelaar van de warmtepomp uitgeschakeld is.
- Controleer de temperatuurinstelling
- Controleer de luchtinlaat en -uitlaat.
4.2. Test bij gebruik
- Start de filterpomp vóór u de warmtepomp aanzet, en schakel de warmtepomp uit vóór u de filterpomp
uitschakelt.
- Start de filterpomp, controleer op waterlekkage, stel vervolgens de geschikte temperatuur in op de
thermostaat en schakel daarna de stroomtoevoer in.
- Om de warmtepomp te beschermen is het apparaat uitgevoerd met een startvertragingsfunctie. Bij het
starten van de warmtepomp zal de blazer 1 minuut eerder draaien dan de compressor.
- Controleer nadat de zwembadverwarming is gestart of er abnormaal geluid uit het apparaat komt.

18
5. Onderhoud
Waarschuwing! Risico op elektrische schok. Haal de warmtepomp van de stroom af voordat u hem
schoonmaakt, onderzoekt of repareert.
Buiten het zwemseizoen, en in de winter, wanneer de warmtepomp niet gebruikt gaat worden:
1. Sluit de stroomtoevoer af om schade aan het apparaat te voorkomen.
2. Laat al het water weglopen uit de warmtepomp
3. Dek de warmtepomp af wanneer u deze niet gebruikt.
Reinig de warmtepomp met schoon water of huishoudelijke schoonmaakmiddelen, gebruik nooit benzine,
verdunners of soortelijke brandstof of chemische middelen.
Controleer regelmatig schroeven, bouten, kabels en verbindingen.
In de winter dient de warmtepomp vorstvrij te worden opgeborgen.
6. Probleemoplossing
6.1. Oplossingen voor veelvoorkomende storingen
Storing
Reden
Oplossing
Warmtepomp draait niet
Geen stroom
Wacht tot stroomtoevoer is hersteld
Stroomschakelaar is uitgeschakeld
Schakel de stroom in
Zekering is doorgebrand
Controleer en vervang zekering
Stroomonderbreker is uitgeschakeld
Controleer en zet schakelaar aan
Ventilator draait, maar met
onvoldoende verwarming
Verdamper is geblokkeerd
Verwijder de obstakels
Luchtuitlaat is geblokkeerd
Verwijder de obstakels
3 minuten startvertraging
Wacht geduldig
Display normaal, maar geen
verwarming
Ingestelde temperatuur te laag
Stel juiste verwarmingstemp.
3 minuten startvertraging
Wacht geduldig
Als bovenstaande oplossingen niet werken, neem dan contact op met de verkoper met gedetailleerde
informatie en het modelnummer. Probeer het defect niet zelf te repareren.
Belangrijk!
Schroef de waterinlaatleiding
los om al het water eruit te laten
lopen. Wanneer het water in de
machine tijdens de winter
bevriest kan dit de titanium
warmtewisselaar beschadigen.

19
Opgelet! Als de volgende omstandigheden zich voordoen, stop de warmtepomp dan onmiddellijk en schakel
de stroomtoevoer uit en neem vervolgens contact op met de verkoper
- Onnauwkeurige schakelactie
- De zekering is vaak gebroken of doorgebrand, of de aardlekschakelaar is gesprongen.
6.2. Foutcodes
No.
Foutcode
Geen storing
1
E3
Geen water beveiliging
2
E5
Stroomtoevoer overschrijdt het werkingsbereik van de warmtepomp
3
E3
Te groot temperatuurverschil tussen inlaat- en uitlaatwater (beveiliging tegen
onvoldoende waterstroom)
4
E5
Beveiliging tegen te hoge of te lage omgevingstemperatuur
5
E6
Anti-vries herinnering
No.
Foutcode
Storing
1
E1
Hoge druk beveiliging
2
E2
Lage druk beveiliging
3
E4
3-fasevolgerde beveiliging (alleen in 3 fasen)
4
E7
Te hoge of te lage wateruitlaat temperatuur beveiliging
5
E8
Hoge uitlaattemperatuur beveiliging
6
EA
Oververhittingsbeveiliging van verdamper (alleen bij koelmodus)
7
P0
Fout in besturingscommunicatie
8
P1
Storing temperatuursensor inkomend water
9
P2
Storing temperatuursensor uitgaand water
10
P3
Storing temperatuursensor uitlaatgas
11
P4
Storing temperatuursensor verdamperspiraal
12
P5
Storing temperatuursensor retourgas
13
P6
Storing temperatuursensor koelspiraal
14
P7
Storing temperatuursensor omgevingstemperatuur
15
P8
Storing koelplaatsensor
16
P9
Storing stroomsensor
17
PA
Storing herstart geheugen
18
F1
Storing compressor aandrijfmodule
19
F2
Storing PFC-module
20
F3
Compressor startfout
21
F4
Compressor draaifout
22
F5
Omvormer overstroom beveiliging
23
F6
Omvormer oververhittingsbeveiliging
24
F7
Stroombeveiliging
25
F8
Koelplaat oververhittingsbeveiliging
26
F9
Storing ventilatormotor
27
Fb
Stroomfilterplaat geen-stroom-beveiliging
28
FA
Overstroom beveiliging PFC-module

20
7. Verwarmingsprioriteit (optioneel)
