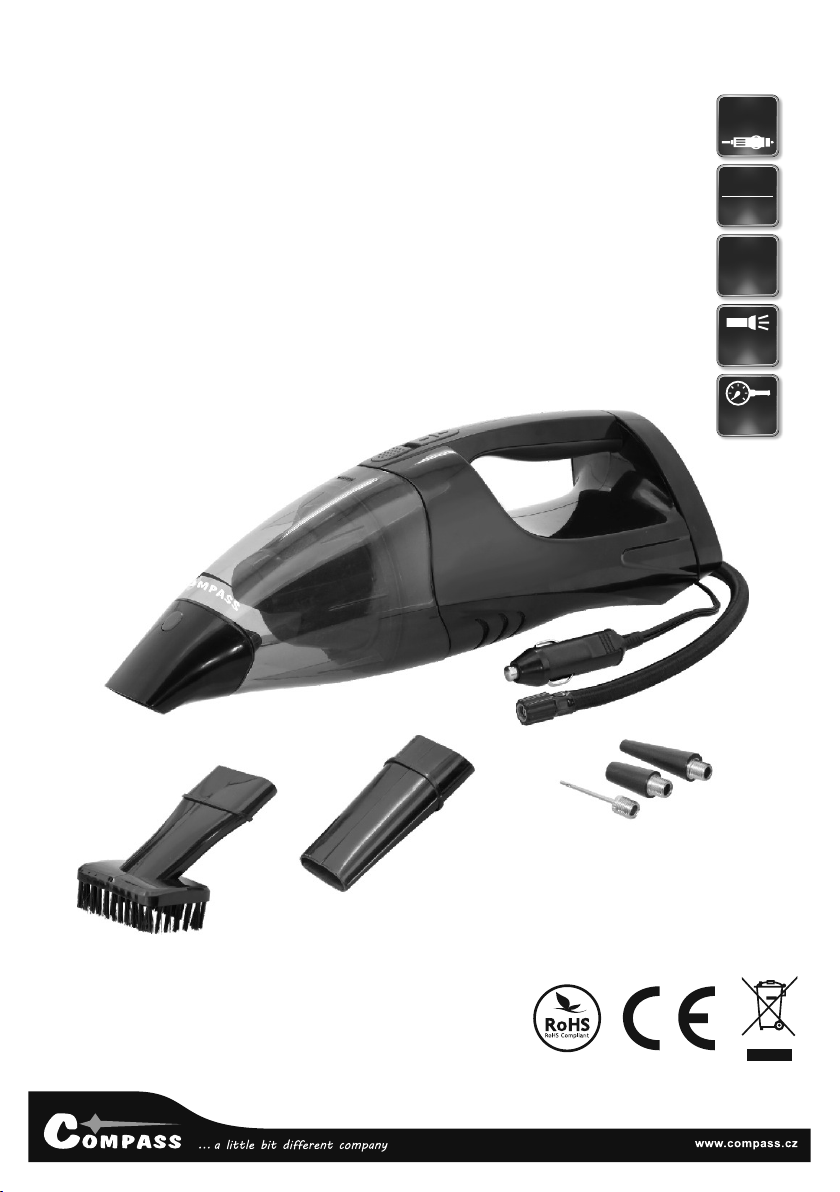

Compass 07 198 User manual

item 07 198
e Air Compressor / Car Vacuum Cleaner
c Vzduchový kompresor / Vysavač do auta
s Vzduchový kompresor / Vysávač do auta
22
liter / min.
12 V
5 LED
BAR PSI
2
kg/cm
7 BAR
100 PSI

Air Compressor / Car Vacuum Cleaner
e
2
item 07 198
Car air compressor combined with hand bagless vacuum cleaner.
Long power cord with a plug for 12V car cigarrete lighter socket.
The vacuum cleaner is powerfull and very practical. Ideal for cleaning dirt in car. The package includes
narrow nozlle for cleaning of hard to reach places and brush nozzle for dirty surfaces.
The vacuum cleaner is bagless and is suitable for dry, and even wet cleaning.
The compressor is suitable for inflating vehicle, motorcycle, or bicycle tyres. Additional adapters for
various use (ball, mattress, swimming pool, etc.) are included.
The compressor is equipped with a built-in pressure gauge which displays the pressure in several
different units.
Build in light 5x LED (3x white, 2x red), suitable for lightning of workspace.
This manual must be thoroughly studied before use, in order to ensure safe and proper use of
device.
INSTRUCTIONS FOR USE
Air compressor
!Connect power cord to the 12V car lighter socket.
!Atach the compressor hose to the valve.
!The gauge will show the tire pressure.
!Turn on the compressor switch.
!Once the required pressure has been reached, turn off the compressor using the switch.
Vacuum cleaner
!Plug the vacuum cleaner into a 12V car cigarette lighter socket.
!Put one of the nozzles on the front part of the vacuum cleaner.
!Turn on the vacuum cleaner with the switch at the top of the handle.
!To pour out the dirt, remove the front part of the vacuum cleaner. For releasing, press the closing
lock on the top of the vacuum cleaner.
!After using the vacuum cleaner, thoroughly clean the dirt compartment.
Flashlight
!The LED on the compressor is used to illuminate the workspace or as a SOS lamp.
!Light can be turned on, with a switch on back side.
ATTENTION
Never leave compressor switched on for more than 20 minutes - risk of overheating.
Inflating on higher pressures, may take more time (more air pressure is required).
The compressor is equipped with a fuse, that is built into the car lighter plug. Replace it by unscrewing
the front of the plug.

e
3
Electrical appliances should not be disposed of with municipal waste.
According to Directive 2002/96 / EC on waste electrical and electronic equip-
ment (WEEE / WEEE) and related national legislation, waste of electrical and
electronic equipment must be separated and recycled. Recycling as an alter-
native to disposal: the owner of an electrical appliance is obliged to dispose of
the equipment at a collection point, or have to ensure proper recycling.
Electrical waste may be disposed of at the waste disposal site operated in
accordance with the applicable national waste directives. This does not apply
to accessories without electrical components.
item 07 198
IMPORTANT NOTES
!The compressor is not intended for inflating the tires of construction machines and tractors.
!Never leave the appliance switched on unattended.
!The compressor is not designed for long-term operation - there is a risk of overheating. The
maximum use time is 15 minutes.
!In case of overheating, immediately switch off the compressor and allow it to cool for about 15
minutes.
!Before connecting to a 12V cigarette lighter socket, make sure (in the vehicle documentation) that
it is possible to connect the appliance at a power of 8 A!
!Do not expose to rain or water, protect the device from rain or moisture and from flammable liquids
or gases.
!Do not use the compressor for other than intended purposes, do not exceed the permissible load
of the unit.
!When disconnecting the cord from the car lighter, never pull the cable.
!Before each use, check the connection cable and the air hose, and have them repaired or repla-
ced in case of damage.
!When inflating objects, check the pressure and turn off the compressor immediately, after the
object has reached the required pressure.
MAINTENANCE, CLEANING AND STORAGE
!This electrical appliance does not require any special maintenance.
!Use only a slightly moistened cloth for cleaning. Do not use aggressive detergents.
!Store the compressor in a dry and dust-free environment.
TECHNICAL DATA
Rating voltage 12V =
Flashlight 5x LED
Model 07198
Air Compressor
Rating power 100 watt (max. 8,5 Amp)
Max. pressure 7 kg/cm2 ; 100 PSI
Air Flow 30 L / min
Max. running time 15 min.
Car Vacuum Cleaner
Rating power 96 watt (max. 8 Amp)
Vacuuming dry and wet

Vzduchový kompresor / Vysavač do auta
c
4
item 07 198
Vzduchový kompresor v kombinaci s ručním bezsáčkovým vysavačem do auta.
Dlouhý napájecí kabel se zástrčkou do zásuvky automobilového zapalovače 12V.
Vysavač je výkonný a velmi praktický. Ideální pro čistění automobilu od drobných nečistot. Balení
obsahuje úzkou hubici pro vysávání méně přístupných míst a hubici s kartáčem na znečištěné
povrchy.
Vysavač je bezsáčkový a je vhodný jak na suché, tak i na mokré vysávání.
Kompresor je vhodný k huštění pneumatik osobních automobilů, motocyklů či jízdních kol. Součástí
balení jsou přídavné adaptéry pro různé použití (huštění míčů, matrací, bazénů a pod.).
Kompresor je vybavený vestavěným pneuměřičem, který zobrazuje naměřený tlak v několika různých
jednotkách.
Vestavěná svítilna 5x LED (3x bílá, 2x červená), vhodná pro nasvícení pracovního prostoru.
V zájmu bezpečného a správného používání přístroje je nutné před použitím důkladně prostu-
dovat tento návod.
NÁVOD K POUŽITÍ
Kompresor
!Zapojte kompresor zásuvky automobilového zapalovače 12V.
!Našroubujte hadici kompresoru na ventilek.
!Měřič tlaku na kompresoru ukáže tlak v pneumatice.
!Zapněte spínač kompresoru.
!Po dosažení požadovaného tlaku kompresor spínačem vypněte.
Vysavač
!Zapojte vysavač do automobilové zásuvky zapalovače 12V.
!Do přední části vysavače nasuňte jednu z hubic.
!Vysavač zapněte spínačem v horní části rukojeti.
!Pro vysypání vysátých nečistot oddělte přední část vysavače. K jejímu uvolnění dojde po stisknutí
uzavíracího zámku v horní části vysavače.
!Po použití vysavač i prostor pro nečistoty důkladně očistěte.
Svítilna
!LED svítilna na kompresoru slouží k osvětlení pracovního prostoru, nebo jako SOS lampa.
!Rozsvítit ji lze spánačem na zadní straně.
POZOR
Nikdy nenechávejte kompresor zapnutý déle než 15 minut - hrozí přehřátí.
Při huštění vyšších tlaků může huštění trvat delší dobu (je třeba dosáhnout většího tlaku vzduchu).
Kompresor je vybaven pojistkou, která je vestavěná do zástrčky autozapalovače. Její výměnu prove-
dete odšroubováním přední části zástrčky.

c
5
item 07 198
DŮLEŽITÁ UPOZORNĚNÍ
!Kompresor není určen pro huštění pneumatik stavebních strojů a traktorů.
!Zapnutý přístroj nikdy nenechávejte bez dozoru.
!Kompresor není určen pro dlouhodobý provoz - hrozí poškození z přehřátí. Maximální doba
použití je 15 minut.
!V případě přehřátí kompresor okamžitě vypněte a cca 15 minut nechejte vychladnout.
!Před připojením do zásuvky zapalovače 12V se ujistěte (v dokumentaci k vozu), že je možné do ní
zapojit spotřebič o příkonu 10 A!
!Nevystavujte dešti nebo vodě, chraňte přístroj před deštěm nebo vlhkem a před hořlavými kapali-
nami nebo plyny.
!Kompresor nepoužívejte k jiným než určeným účelům, nepřekračujte přípustné zatížení přístroje.
!Při odpojování konektoru z autozapalovače nikdy netahejte za kabel.
!Před každým použitím zkontrolujte připojovací kabel a vzduchovou hadici a v případě poškození
je nechte opravit v autorizované opravně nebo je vyměňte.
!Při huštění předmětů neustále kontrolujte tlak a kompresor vypněte ihned poté, co nafukovaný
předmět dosáhne požadovaného tlaku.
ÚDRŽBA, ČIŠTĚNÍ A SKLADOVÁNÍ
!Tento elektrický přístroj nevyžaduje žádnou zvláštní údržbu.
!K čištění používejte pouze lehce navlhčený hadřík. Nepoužívejte agresivní čisticí prostředky.
!Kompresor skladujte na suchém místě v bezprašném prostředí.
Elektrické přístroje by neměly být likvidovány spolu s komunálním odpadem.
Podle směrnice 2002/96/ES o odpadních elektrických a elektronických zaříze-
ních (WEEE / OEEZ) a související národní legislativy, elektroodpad musí být
separován a recyklován. Recyklace jako alternativa likvidace: vlastník elek-
trického zařízení je povinen zařízení odevzdat ve sběrném místě, nebo zajistit
jeho řádnou recyklaci. Elektroodpad může být likvidován ve sběrném místě
odpadu provozovaném dle platných národních směrnic o odpadech. Toto
neplatí pro příslušenství bez elektrických součástek.
TECHNICKÉ DATA
napájení 12V =
svítilna 5x LED
model 07198
kompresor
příkon 100 watt (max. 8,5 Amp)
max. tlak 7 kg/cm2 ; 100 PSI
výtlak 30 L / min
max. doba běhu 15 min.
vysavač
příkon 96 watt (max. 8 Amp)
typ vysávání suché i mokré

Vzduchový kompresor / Vysávač do auta
s
6
Vzduchový kompresor v kombinácii s ručným vysávačom bez vrecka do auta.
Dlhý napájací kábel so zástrčkou do zásuvky automobilového zapaľovača 12V.
Vysávač je výkonný a veľmi praktický. Ideálne pre čistenie automobilu od drobných nečistôt. Balenie
obsahuje úzku hubicu pre vysávanie menej prístupných miest a hubicu s kefou na znečistené povrchy.
Vysávač je bezvreckový a je vhodný ako na suchej, tak aj na mokré vysávanie.
Kompresor je vhodný na hustenie pneumatík osobných automobilov, motocyklov či bicyklov.
Súčasťou balenia sú prídavné adaptéry pre rôzne použitie (hustenie lôpt, matracov, bazénov a pod.).
Kompresor je vybavený vstavaným pneumerač, ktorý zobrazuje nameraný tlak v niekoľkých rôznych
jednotkách.
Vstavané svietidlo 5x LED (3x biela, 2x červená), vhodná pre nasvietenie pracovného priestoru.
V záujme bezpečného a správneho používania prístroja je nutné pred použitím dôkladne
preštudovať tento návod.
NÁVOD NA POUŽITIE
Kompresor
!Zapojte kompresor zásuvky automobilového zapaľovača 12V.
!Naskrutkujte hadicu kompresora na ventil.
!Merač tlaku na kompresore ukáže tlak v pneumatike.
!Zapnite spínač kompresora.
!Po dosiahnutí požadovaného tlaku kompresor spínačom vypnite.
Vysávač
!Zapojte vysávač do automobilovej zásuvky zapaľovača 12V.
!Do prednej časti vysávača nasuňte jednu z hubíc.
!Vysávač zapnite spínačom v hornej časti rukoväte.
!Pre vysypanie vysatých nečistôt oddeľte prednú časť vysávača. K jej uvoľneniu dôjde po stlačení
uzatváracieho zámku v hornej časti vysávača.
!Po použití vysávač aj priestor pre nečistoty dôkladne očistite.
Svietidlo
!LED svietidlo na kompresore slúžia na osvetlenie pracovného priestoru, alebo ako SOS lampa.
!Rozsvietiť je možno spánačem na zadnej strane.
POZOR
Nikdy nenechávajte kompresor zapnutý dlhšie než 15 minút - hrozí prehriatie.
Pri hustenie vyšších tlakov môže hustenie trvať dlhšiu dobu (treba dosiahnuť väčšieho tlaku vzduchu).
Kompresor je vybavený poistkou, ktorá je vstavaná do zástrčky autozapaľovača. Jej výmenu vykoná-
te odskrutkovaním prednej časti zástrčky.
item 07 198

s
7
DÔLEŽITÉ UPOZORNENIA
!Kompresor nie je určený pre hustenie pneumatík stavebných strojov a traktorov.
!Zapnutý prístroj nikdy nenechávajte bez dozoru.
!Kompresor nie je určený pre dlhodobú prevádzku - hrozí poškodenie z prehriatia. Maximálna
doba použitia je 20 minút.
!V prípade prehriatia kompresor okamžite vypnite a cca 15 minút nechajte vychladnúť.
!Pred pripojením do zásuvky zapaľovača 12V sa uistite (v dokumentácii k vozidlu), že je možné do
nej zapojiť spotrebič s príkonom 8 A!
!Nevystavujte dažďu alebo vode, chráňte prístroj pred dažďom alebo vlhkom a pred horľavými
kvapalinami alebo plynmi.
!Kompresor nepoužívajte na iné než určené účely, neprekračujte prípustné zaťaženie prístroja.
!Pri odpájaní konektora z autozapaľovača nikdy neťahajte za kábel.
!Pred každým použitím skontrolujte pripojovací kábel a vzduchovú hadicu a v prípade poškodenia
ich nechajte opraviť v autorizovanej opravovni alebo ich vymeňte.
!Pri hustenie predmetov neustále kontrolujte tlak a kompresor vypnite ihneď potom, čo nafukova-
nie predmet dosiahne požadovaný tlak.
ÚDRŽBA, ČISTENIE A SKLADOVANIE
!Tento elektrický prístroj nevyžaduje žiadnu zvláštnu údržbu.
!Na čistenie používajte iba mierne navlhčenú utierku. Nepoužívajte agresívne čistiace prostriedky.
!Kompresor skladujte na suchom mieste v bezprašnom prostredí.
Elektrické prístroje by nemali byť likvidované spolu s komunálnym odpadom.
Podľa smernice 2002/96 / ES o odpade z elektrických a elektronických zaria-
dení (WEEE / OEEZ) a súvisiace národné legislatívy, elektroodpad musí byť
oddelená a recyklovaný. Recyklácia ako alternatíva likvidácia: vlastník elek-
trického zariadenia je povinný zariadenie odovzdať v zbernom mieste, alebo
zaistiť jeho riadnu recykláciu. Elektroodpad môže byť likvidovaný v zbernom
mieste odpadu prevádzkovanom podľa platných národných smerníc o odpa-
doch. Toto neplatí pre príslušenstvo bez elektrických súčiastok.
item 07 198
TECHNICKÉ DÁTA
napájanie 12V =
svietidlo 5x LED
model 07198
kompresor
príkon 100 watt (max. 8,5 Amp)
max. tlak 7 kg/cm2 ; 100 PSI
výtlak 30 L / min
max. doba behu 15 min.
vysávač
príkon 96 watt (max. 8 Amp)
typ vysávania suché i mokré

Compass CZ s.r.o., Pražská 17 - 250 81 - Nehvizdy, CZ
e-mail: [e-mail]
last revision 05/2018
www.compass.cz
