D Kinyo Home Cinema
System D565 Seite 4 - 37
G Kinyo Home Cinema
System D565 Page 38 - 71
F Système Home Cinema
Kinyo D565 Page 72 - 106
O Kinyo Home Cinema
System D565 Pagina 107 - 139
Best.-Nr. / Item-No. / Node commande / Bestnr.: 33 01 16
DBEDIENUNGSANLEITUNG GOPERATING INSTRUCTIONS
FMODE D’EMPLOI OGEBRUIKSAANWIJZING
2
DDiese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe
der entsprechenden Seitenzahlen auf Seite 5.
GThese Operating Instructions are part of the product. They contain
important information on commissioning and installation. Please follow
them, including when passing this product on to third parties.
Please keep the Operating Instructions for future reference!
The contents page on page 39 lists the contents of these instructions
together with the relevant page number.
FLe présent mode d'emploi fait partie intégrante du produit. Il com-
porte des directives importantes pour la mise en service et la manipu-
lation de l’appareil. Tenir compte de ces remarques, même en cas de
transfert du produit à un tiers.
Conserver le présent mode d'emploi afin de pouvoir le consulter à tout
moment.
La table des matières se trouve à la page 73.
ODeze gebruiksaanwijzing hoort bij dit product en bevat belangrijke
richtlijnen voor de ingebruikneming en het gebruik. Let hierop, ook als
u dit product aan derden doorgeeft.
Bewaar daarom de gebruiksaanwijzing om deze in voorkomende gevallen te
kunnen raadplegen!
In de inhoudsopgave op pagina 108 vindt u puntsgewijs de behandelde
onderwerpen met vermelding van het bijbehorende paginanummer.

3
4
DEinführung
Sehr geehrter Kunde,
wir bedanken uns für den Kauf des Kinyo Home Cinema System D565
Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem heutigen
Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen
und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
Bei Fragen wenden Sie sich an unsere Technische Beratung
Deutschland: Tel. [phone] oder 09604/40 88 46
Fax [phone]
e-mail: [email protected]
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: Tel. [phone] · Fax [phone]
e-mail: [email protected]
Mo. - Do. 8.00 bis 17.00 Uhr
Fr. 8.00 bis 14.00 Uhr
Schweiz: Tel. [phone] · Fax [phone]
e-mail: [email protected]
Mo. - Do. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
Fr. 8.00 bis 12.00 Uhr
141

140
5
Inhaltsverzeichnis
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicherheits- und Gefahrenhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Produkt- und Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Anschluß- und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Einlegen & Wechseln der Fernbedienungsbatterien . . . . . . . . . . . . . . . . . . . . . . 12
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Anschluß der Lautsprecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Dekoderanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Dekoder > Subwoofer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Dekoder > Quellgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Dekoder > Spannungsversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Soundarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Dolby Pro Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Surround Effekte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Stereo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Ablaufdiagramm der Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wahl des Eingangs (INPUT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
PRO Logic Einstellung (Pro Logic CFG) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Listening Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Surround Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Stummschaltung (MUTE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Einstellen der Lautsprecherkonfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Testton (Test) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Laufzeiteinstellung (Delay) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Balance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Benutzen der Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Handhabung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Wartung & Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Behebung von Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Umgebungsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

138
Probleem Oorzaak Remedie
Vervormd geluid Te hoog volume ingesteld. Volume verlagen
Het volume van de sub-
woofer is te hoog.
De afstandsbediening De afstand tussen de Let op het max. bereik van
werkt niet. afstandsbediening en het de afstandsbediening (7 m).
ontvangstoog is te groot.
De batterijen van de af- Plaats nieuwe batterijen
standsbediening zijn leeg.
De overdracht wordt door Vermijd direct zonlicht op
direct zonlicht gestoord. het toestel.
Een luidspreker zonder De aansluitkabel zit los. De luidsprekerbekabeling
werking. controleren en corrigeren.
Het volume van een kanaal Het volume van het kanaal
is op de minimumstand instellen.
gedraaid.
De ingestelde functie- Evt. functiemodus wijzigen.
modus, b.v. stereo onder-
steunt de overeenkomstige
uitgang niet.
De decoder reageert De toets wordt te snel Druk de toets iets lang-
niet op elke toets op ingedrukt. zamer in.
het toestel.
Technische gegevens
Belangrijkste toestel:
Bedrijfsspanning: 230V/ AC/ 50Hz
Opgenomen vermogen. 150 Watt
Luidsprekers:
Uitgangsvermogen:
Voor & achter links & rechts & centraal telkens 5 Watt
Subwoofer 40 Watt
7
Das System darf keinen extremen Temperaturen, starken Vibrationen,
hoher Feuchtigkeit oder starken mechanischen Beanspruchungen
ausgesetzt werden.
Das System ist in Schutzklasse II aufgebaut.
Als Stromquelle darf nur eine 230 V/50 Hz (10/16 A) Netzsteckdose
verwendet werden. Versuchen Sie nie das Gerät an einer anderen
Spannung zu betreiben.
• Das System ist nur für den Betrieb in geschlossenen Räumen zugelassen.
• Versichern Sie sich, daß alle elektrischen Verbindungen, Verbindungsleitungen
zwischen dem Gerät und evtl. Verlängerungsleitungen vorschriftsmäßig und in
Übereinstimmung mit der Bedienungsanleitung sind.
Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Eine schadhafte Anschlußleitung darf nur vom Fachmann ersetzt werden.
Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie in Anwe-
senheit von Kindern besondere Vorsicht walten, Kinder könnten versu-
chen Gegenstände ins Gerät zu stecken. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages.
Gießen Sie nie Flüssigkeiten über dem Gerät aus. Es besteht höchste
Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages.
Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, schalten Sie
das Gerät sofort spannungsfrei und wenden Sie sich an eine Fach-
kraft. Stellen Sie keine Behältnisse (Vasen, etc.) auf das System.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Kunststofffolien bzw.
-tüten, Styroporteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug wer-
den.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten!
Die Netzleitung darf nie mit nassen Händen ein- oder ausgesteckt
werden.

136
Er mag van worden uitgegaan dat een risicovrije werking niet meer mogelijk is:
• indien het systeem zichtbare schade vertoont
• het systeem niet langer functioneert
• na langdurige opslag of ongunstige omstandigheden, of
• na zware transportomstandigheden
Voor u het systeem reinigt of onderhoudt, dient u in elk geval de volgende veilig-
heidsvoorschriften op te volgen:
Schakel het systeem uit door middel van de netschakelaar.
Reparaties mogen enkel door vakkundige mensen worden uitge-
voerd, die met de daarmee verbonden gevaren resp. uniforme
voorschriften zijn vertrouwd.
Het systeem is onderhoudsvrij, open het daarom nooit. Door het systeem te openen,
vervalt de garantie.
Van buiten mag het systeem enkel met een zachte, droge doek of penseel worden
gereinigd. Gebruik in geen geval agressieve reinigingsmiddelen of chemische oplos-
singen, omdat daardoor de behuizing kan worden aangetast of de werking zou kun-
nen worden beïnvloed.
Afvalverwerking
Verwerk het onbruikbaar geworden toestel volgens de geldende wettelijke voor-
schriften.
Milieurichtlijn!
De eindverbruiker is wettelijk verplicht (verordening inzake oude
batterijen) tot teruggave van alle gebruikte batterijen en accu's
(van knoopbatterij tot loodaccu); Het is verboden oude batterijen
met het huisvuil mee te geven.
Uw gebruikte batterijen en accu‘s kunt u zowel in onze filialen
resp. aan de centrale in Hirschau gratis teruggeven, of zoals dus-
ver eveneens aan de gemeentelijke afvalverwerkingsbedrijven
(KCA-inzamelpunten), die tot terugname zijn verplicht.
Draag ook uw steentje bij voor een beter milieu!
9
Anschluß- und Bedienelemente
Ausklappseite
Subwoofer
(1) Subwoofer Ein-/Ausschalter
Ein-/Ausschalter für den Subwoofer und den im Subwoofer integrierten Verstärker
(2) Subwooferanschlußbuchse
Eingangsbuchse für die Dekodersignale
(3) Lautsprecheranschlußbuchsen
Anschlußbuchsen für die mitgelieferten Lautsprecher
(4) Spannungsversorgungsbuchse
Buchse zur Spannungsversorgung des mitgelieferten Dekoders.
(5) Netzanschlußkabel
Netzanschlußkabel zur Spannungsversorgung des Systems
(6) Fernbedienung
Dekoder
(7) Stummschalttaste (MUTE)
Ein Drücken der Taste schaltet das System stumm, nochmaliges Drücken beendet
die Stummschaltung
(8) Surround Effekt-Taste (SURR)
Die Funktion der Taste ist nur gegeben, wenn der analoge Eingang angewählt wurde.
Die Surround Effekt Taste ruft verschiedene voreingestellte Effekteinstellungen auf.
Drücken der Taste schaltet zwischen den Effektbetriebsarten Surround Theater, Sur-
round Music, Surround Game und Stereo um.
(9) Betriebsmodus-Taste (MODE)
Ein Drücken der Taste schaltet das Gerät zwischen den verschiedenen Einstell-
Betriebsarten "Input", "Pro Logic", "Listening" um.
(10) LCD Display
(11) Infrarot Empfangsauge
Empfänger für die Signale der Infrarot Fernbedienung.

134
Indien na de selectie NO of YES gedurende 8 seconden geen toets meer wordt inge-
drukt, verlaat het toestel de instelprocedure en keert het terug naar het gebruikersni-
veau.
Gebruik van de afstandsbediening
De functies van het toestel kunnen door middel van de afstandbediening worden
bediend. Het bereik van de afstandsbediening bedraagt ca. 7 m. De ontvangsthoek
van het infrarood oog in het hoofdapparaat bedraagt ca. 30° aan elke kant.
Houd de afstandsbediening altijd in de richting van het infrarood oog (11) in de deco-
der. Druk daarna op de overeenkomstige toets op de afstandsbediening.
Gebruik
Neen het toestel nooit onmiddellijk in gebruik wanneer het uit een koude in een war-
me kamer wordt gebracht. Het daarbij ontstane condenswater kan in bepaalde
omstandigheden een defect in het toestel veroorzaken.
Laat het systeem uitgeschakeld op kamertemperatuur komen. Wacht tot het
condenswater is verdampt.
Vermijd het gebruik onder ongunstige omstandigheden. Ongunstige omstandighe-
den zijn:
11
(18) Spanungsversorgung
Spannungsversorgung
DC/IN Buchse Anschlußbuchse für die Spannungsver-
sorgung
Fernbedienung
POWER
Drücken der Taste schaltet den Dekoder ein, bzw. aus.
INPUT
Taste zur Wahl des Einganges
PRO LOGIC-CFG
Drücken der Taste schaltet den Dekoder zwischen den Einstellungen
"ON" = Surround Sound ist aktiviert
"OFF" = Surround Sound ist deaktiviert
"AUTO" = automatische Aktivierung/Deaktivierung des Surround Sounds
LISTENING-MODE
Drücken der Taste schaltet den Dekoder zwischen den verschiedenen voreingestell-
ten Klangeinstellungen "Night", "Standard", "Maximum" um.
RESET
Drücken der Taste setzt das Gerät auf Werkseinstellung zurück.
DELAY
Drücken der Taste ruft die DELAY Einstellfunktion auf
MUTE
Drücken der Taste aktiviert die Stummschaltfunktion.
SURROUND
Drücken der Taste schaltet zwischen den verschiedenen Surroundeffektarten und
Stereo um. Eine Funktion ist nur bei eingestelltem analogen Eingang gegeben.
TEST
Drücken der Taste aktiviert den Testton.
BALANCE
Drücken der Taste aktiviert die Balance-Einstellfunktion.

132

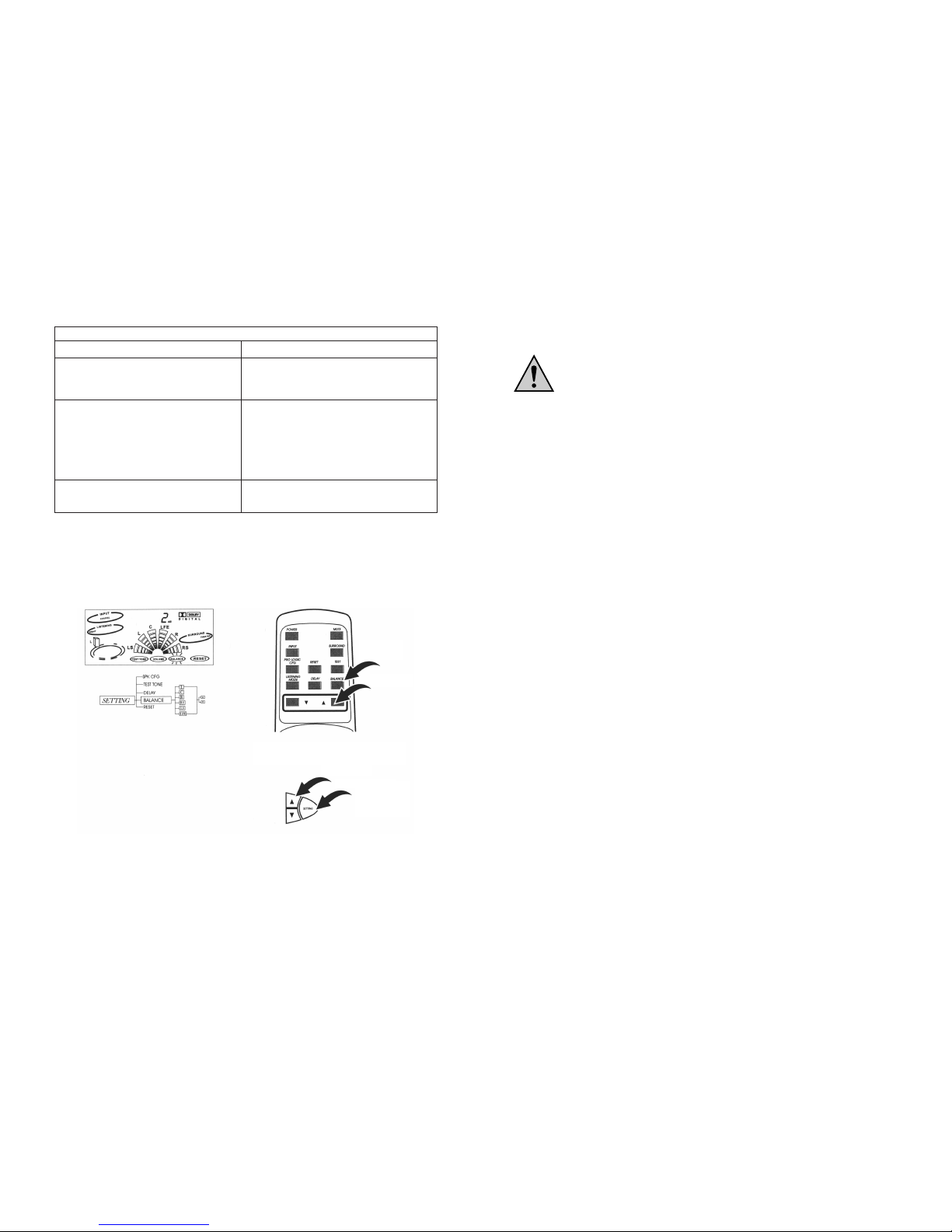

Mogelijke instellingen
Links & rechts voor (L & R) 1-60 FEET
Centraal (C) Het centrale kanaal kan maximaal +/- 5
FEET van de instelling van de beide
voorste kanalen afwijken.
Links & rechts achter (LS & RS) 1-60 FEET
De instelling wordt automatisch bij een
gewijzigde looptijd van de voorste luid-
sprekers uitgevoerd. Deze instelling kan
echter door de gebruiker worden gewij-
zigd.
Subwoofer (LFE) De instelling van de looptijd is voor een
subwoofer niet noodzakelijk.
Balance (balans)
Met de Balance-instelling kunt u nogmaals het volume van de afzonderlijke kanalen
ten opzichte van elkaar instellen. In vergelijking met de testtoon-instelling is hier
geen ruis te horen. De afstemming gebeurt door middel van het decoder-ingangs-
signaal.
• Druk nadat u de Delay-instelling hebt afgesloten op de SETTING-toets, het toestel
schakelt naar de Balance-instelling.

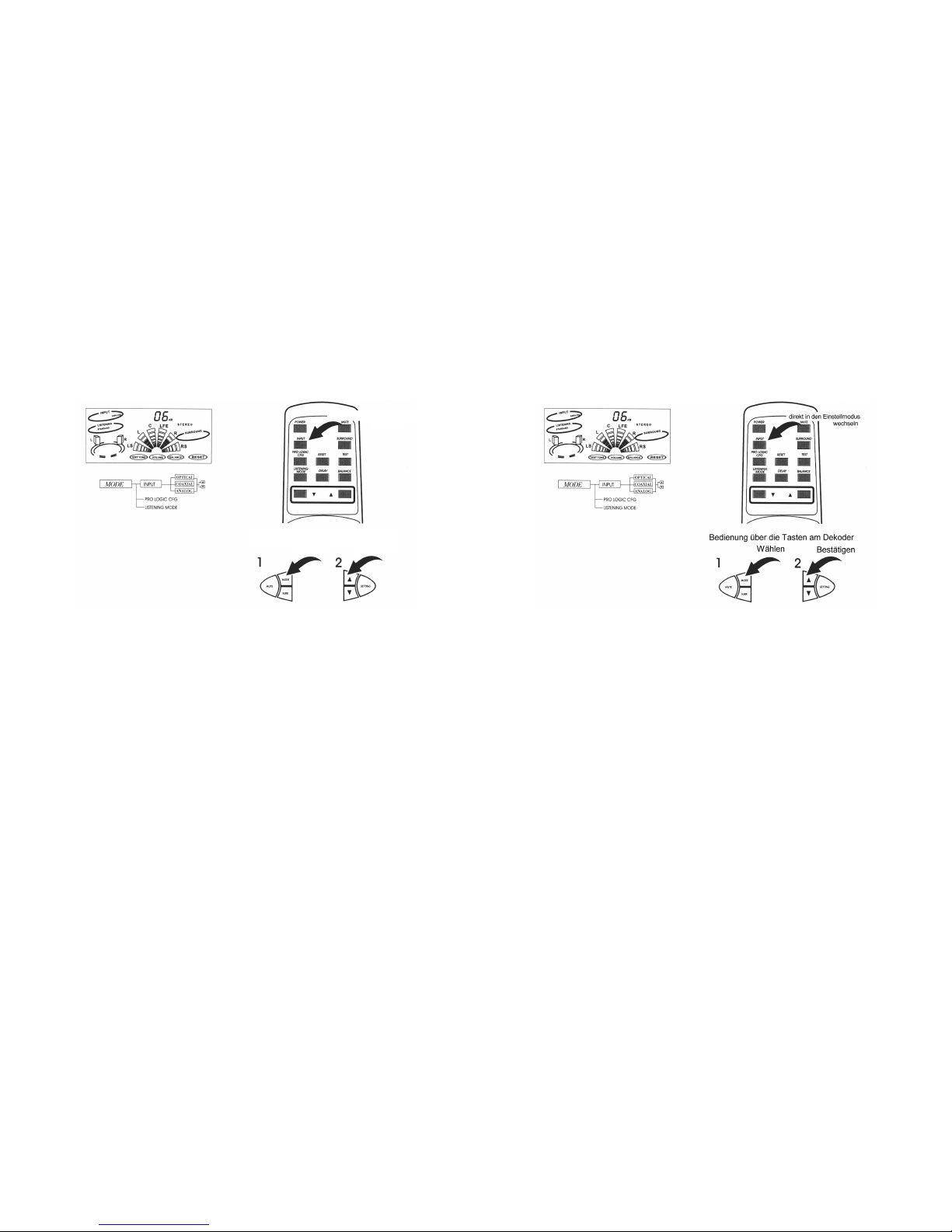

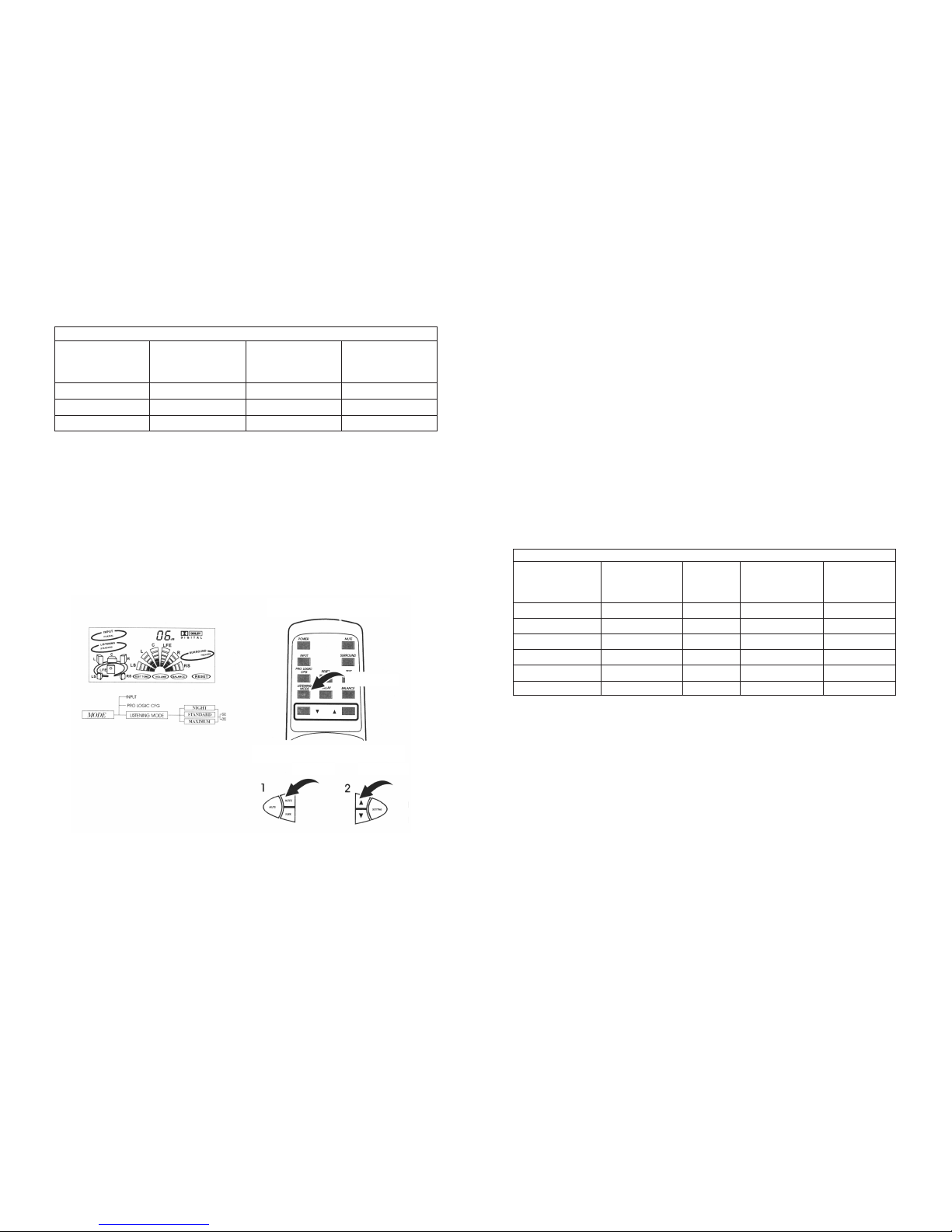

Bediening via de toetsen op de decoder
Instelling
Kanaal selecte-
ren & instelling
bevestigen
Oproepen &
Bevestigen
veranderen
13
Aufstellen
Stellen Sie das System niemals auf einen instabilen Untergrund.
Durch ein Herabfallen könnten Personen verletzt werden.
Achten Sie auf eine ausreichende Belüftung des Gerätes. Decken
Sie die Ventilationsöffnungen nicht ab. Es muß eine ausreichende
Luftzirkulationsmöglichkeit für das Gerät gegeben sein, um die
entstehende Hitze abführen zu können. Stellen Sie das Gerät
nicht auf den Teppichboden.
Das Gerät darf nicht direkt intensiver Hitze ausgesetzt werden,
z.B. durch intensive Sonneneinstrahlung, Heizung, etc..
Ein Nichtbeachten dieses Hinweises könnte eine Beschädigung
des Gerätes zur Folge haben.
Die richtige Positionierung der Lautsprecher spielt bei der räumlichen Klangwieder-
gabe eine wichtige Rolle.
Für den optimalen Betrieb Ihres Systems sind 6 Lautsprecher notwendig, die linke
und die rechte vordere Lautsprecherbox. Der mittlere Lautsprecher (Center), die lin-
ke und rechte hintere Box (Surroundlautsprecher) und ein einzelner Tieftonlaut-
sprecher (Subwoofer).
Frontlautsprecher
Die beiden vorderen Lautsprecher sollten in einem Abstand von
ca. 1m links und rechts neben dem Fernsehgerät aufgestellt werden. Die Lautspre-
cher so drehen, das Sie in Richtung des Hörplatzes zeigen.
Centerlautsprecher
Der Mittenlautsprecher (Center) sollte direkt über oder unter dem Fernsehgerät posi-
tioniert werden. Damit wird eine bessere Zuordnung der Dialoge zum Geschehen auf
dem Bildschirm ermöglicht.
Surroundlautsprecher
Die hinteren Lautsprecher sollten sich ca. 60-90 cm oberhalb und seitlich links und
rechts den Ohren des sitzenden Hörers befinden. Die Lautsprecher können auch
seitlich links und rechts hinter dem Hörer positioniert werden. Die Abstrahlrichtung
sollte auf den Hörer gerichtet sein.
Der räumliche Effekt ist weitgehendst von der richtigen Anordnung der Surroundlaut-
sprecher abhängig. Bei einer Positionierung hinter dem Zuhörer, sollte die Abstrahl-
richtung (Seite mit der Lautsprecherabdeckung) der Lautsprecher nach vorne gerich-
tet sein. Werden die Lautsprecher auf Höhe des Zuhörers aufgestellt, so sollte die
Abstrahlrichtung leicht, aber nicht direkt, auf diesen gerichtet sein. Um einen diffu-
sen Schalleindruck zu erzeugen können die Lautsprecher auch so aufgestellt wer-
den, daß sie den Schall gegen die Wand abstrahlen.

130
• U hebt twee mogelijkheden om de modus te verlaten:
Om de instelling te bevestigen, drukt u na de instelling op de SETTING-toets, de
instelprocedure wordt vervolgd en schakelt over naar de testtoonmodus.
Druk na de instelling van de luidsprekerconfiguratie gedurende ca. 8 seconden
op geen enkele toets, het toestel verlaat de instelprocedure en keert terug naar
het gebruikersniveau.
In de beide gevallen worden de vooraf bepaalde instellingen opgeslagen.
Testtoon (Test)
Opdat bij de weergave optimale resultaten kunnen worden bereikt, is het aan te
bevelen het volume van de afzonderlijke kanalen zo af te stemmen dat alle luidspre-
kers op de plaats van het beluisteren dezelfde volume-indruk hebben.
• Druk nadat u de instelling van de luidsprekerconfiguratie (laatste instelling LFE)
hebt afgesloten op de SETTING-toets, het toestel schakelt naar de testtoon-instel-
ling.
• De aanduiding TESTONE op het display begint te knipperen.
• Druk op de ▲ of de ▼ toets om tussen de instelmogelijkheden NO en YES te
selecteren.
• Selecteer de instelling NO om deze instelling over te slaan, selecteer YES om de
testtoon (ruis) op te roepen.
• Druk opnieuw op de SETTING-toets, indien voordien de instelling NO werd gese-
lecteerd, schakelt het toestel naar de volgende instelfunctie (DELAY). Indien voor-
dien YES werd ingesteld, geeft het toestel op de afzonderlijke kanalen een test-
toon (ruis) weer. De testtoon wordt in een cyclus van ca. 2 seconden op de
verscheidene luidsprekers weergegeven, welke luidspreker op een bepaald
moment actief is, kan op het display worden gezien (de luidspreker knippert).
• Druk op de ▲ of de ▼ toets om de geluidssterkte van de afzonderlijke luidsprekers
te wijzigen.
• Voor de afsluiting van de volledige testtoon-instelling dient u op de SETTING-toets
te drukken, het toestel schakelt naar de DELAY-instelfunctie.
Bediening via de toetsen op de decoder
Instelling
Instelling
Selecteren & Bevestigen
Kanaal selecte-
ren & instelling
bevestigen
15
Wandmontage: Stecken Sie die Halterung auf den Lautsprecher.
Sichern Sie die Halterung am Lautsprecher durch eine Schraube
(Maschinengewindeschraube ).
Zeichnen Sie die Bohrlöcher an die Wand, benutzen Sie die Wand-
halterung als Bohrschablone.
Bohren Sie die Löcher entsprechend den benötigten Dübelstärken
für die beiliegenden Schrauben.
Stecken Sie Dübel (nicht im Lieferumfang) in die Bohrlöcher.
Schrauben Sie die Wandhalterung an die Wand.
Schrauben Sie die Wandhalterung an die Halterung des Lautspre-
chers.
Achten Sie auf einen festen Sitz und auf eine ausreichende
mechanische Stabilität der Aufhängung. Achten Sie beim Bohren
der Befestigungslöcher auf elektrische Leitungen, Wasserrohre,
etc., beschädigen Sie diese nicht.
Anschluß
Überzeugen Sie sich davon, daß vor dem Anschluß oder vor jeder
Veränderung des Anschlusses, das System spannungsfrei ist.
Ziehen Sie den Netzstecker.

128

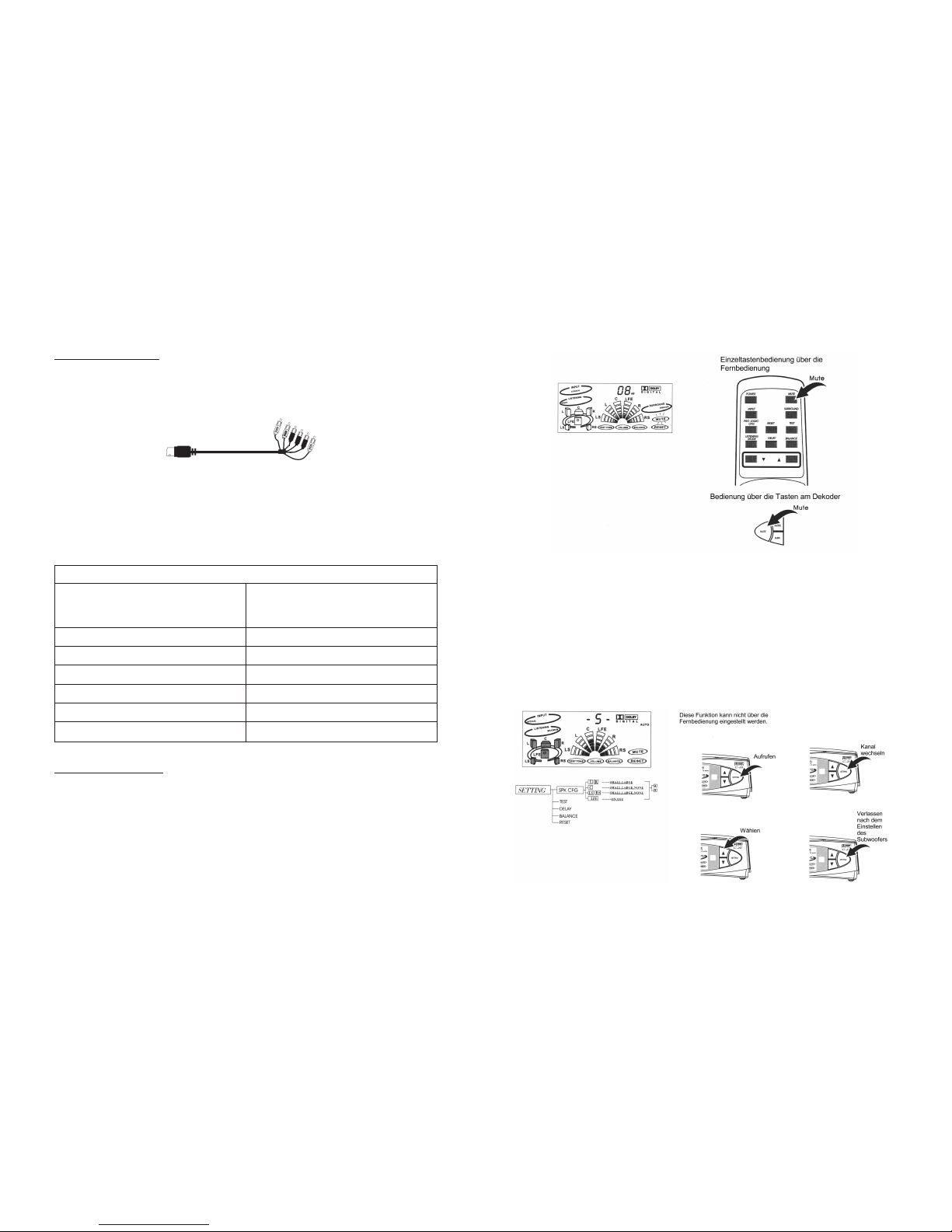

Geluidsuitschakelfunctie (MUTE)
Met de geluidsuitschakelfunctie kan het geluid van de weergave worden uitgescha-
keld.
• Druk op de MUTE-toets om het geluid van de weergave uit te schakelen.
• Op het display knippert de aanduiding "MUTE”.
• Druk opnieuw op de MUTE-toets of de - of de -toets om de weergave opnieuw in
te schakelen.
☞Tijdens de testtoon-instelling kan de MUTE-toets worden ingedrukt, om de
testtoon te onderbreken (pauze).
Instelling van de luidsprekerconfiguratie (SPK CFG)
Met deze instelfunctie kunt u de luidsprekerconfiguratie instellen. Dit is enkel nodig
indien een andere luidspreker wordt gebruikt.
Mute
Bediening via de toetsen op de decoder
Mute

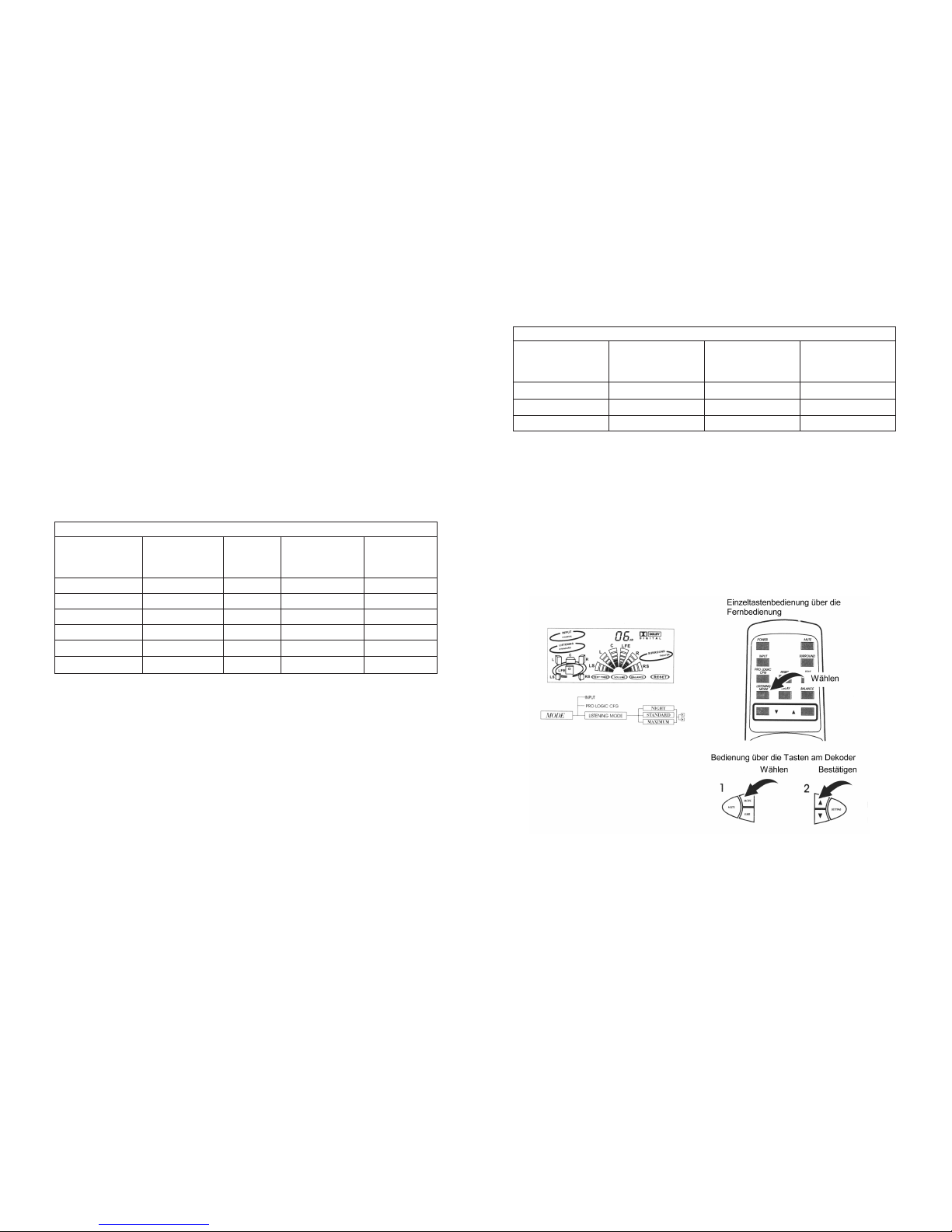

Bediening van de insteltoetsen via
de afstandsbediening
Deze functie kan niet via de
afstandsbediening worden
ingesteld
Oproepen
Kanaal
wisselen
Verlaten na het
instellen van
de subwoofer
Selecteren
17

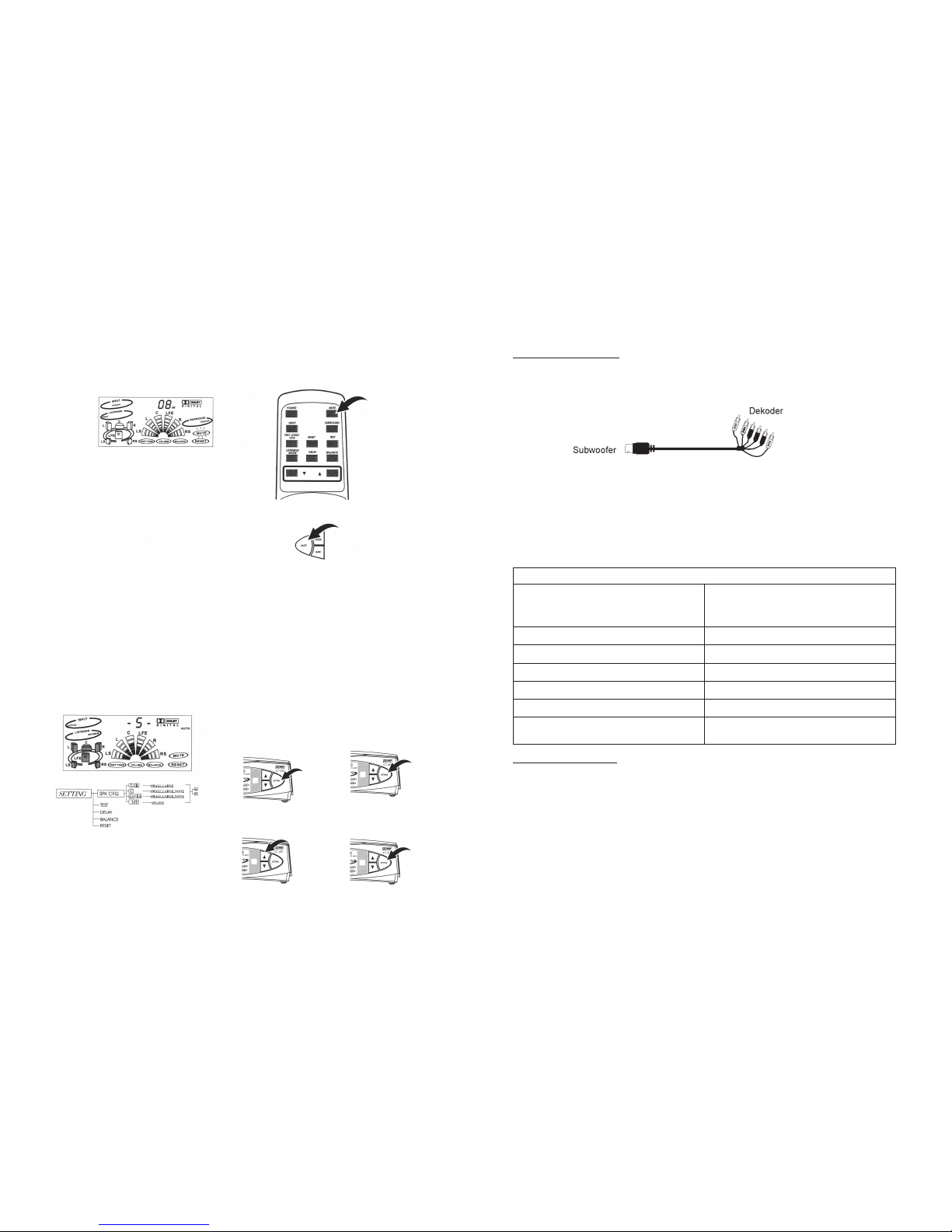

Dekoderanschluß
Dekoder > Subwoofer
• Verbinden Sie die Dekoder Ausgänge (OUTPUT) mit der Subwooferanschlußbuch-
se. Benutzen Sie hierzu das beiliegende Verbindungskabel.
• Der Stecker des Verbindungskabels paßt nur in einer Stellung in die Subwooferan-
schlußbuchse, stecken Sie dieses korrekt ein.
• Stecken Sie die Cinchstecker des Verbindungskabels in den Dekoder. Die Cinch-
stecker sind farblich und schriftlich gekennzeichnet, ebenso die Anschlußbuchsen
des Dekoders. Achten Sie auf korrekten Anschluß.
Anschluß des Verbindungskabels
Verbindungskabel Dekoderbuchse Farbe und
Cinchsteckerfarbe und Bezeichnung
Bezeichnung
Blau & SL Blau & LS
Rot & SR Rot & RS
Grün & C Grün & C
Braun & W Braun & Woofer
Blau & L Blau & L
Rot & R Rot & R
Dekoder > Quellgerät
• Verbinden Sie Ihre Quellgeräte wie, z.B. DVD Spieler, CD Spieler, Videorecorder
mit den entsprechenden Eingängen am Dekoder.
• Das Gerät verfügt über 3 Eingänge 1x optischen Digitaleingang, 1x coaxialen Digi-
taleingang, 1x analogen Stereocincheingang.
Verbinden Sie nur jeweils passende Ausgänge des Quellgerätes mit den ent-
sprechenden Eingängen am Dekoder, z.B. den optischen Digitalausgang des
DVD Spielers mit dem optischen Digitaleingang des Dekoders. Schließen Sie
niemals hochpegelige, energiereiche Ausgänge, z.B. Lautsprecherausgänge,
an den Dekoder an.

126
Mogelijke Pro Logic-instellingen bij de verscheidene ingangssignalen
Pro Logic mode Auto ON OFF
Signaalcategorie
Digitaal X X X
PCM X X
ANALOOG X X
☞PC-geluidskaarten met een SPDIF-uitgang beschikken niet automatisch
over een Dolby Digital-uitgangssignaal, maar doorgaans over een PCM-uit-
gangssignaal.
Listening-instelling
In de Listening-instelling zijn 3 verscheidene, door de fabriek vooraf geprogram-
meerde geluidsinstellingen beschikbaar.
- Night = geluidsinstelling voor luisteren bij een laag volume
- Standard = geluidsinstelling voor luisteren bij een gemiddelde volume
- Maximum = geluidsinstelling voor luisteren bij een hoog volume
• Druk, nadat u de Pro Logic-instelling hebt ingesteld, op de MODE-toets om naar
de Listening-instelling te gaan.
• De aanduiding "LISTENING” op het display begint te knipperen.

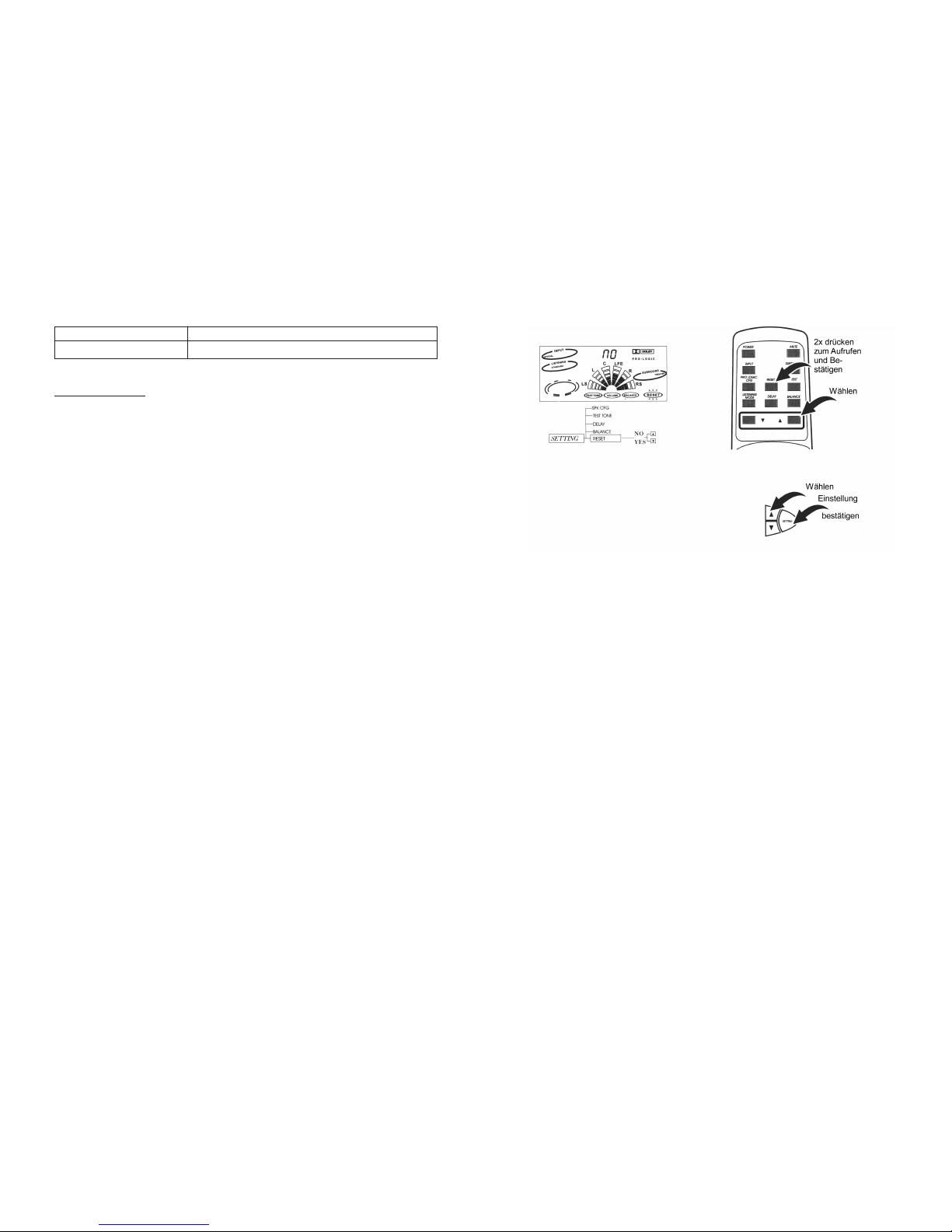

Bediening van de insteltoetsen via
de afstandsbediening
Selecteren
Bediening via de toetsen op de decoder
Selecteren Bevestigen
19
Schalten Sie auf Dolby Pro Logic Betriebsart, wenn Sie einen Film oder ein Musik-
stück wiedergeben, das mit diesem System aufgenommen wurde.
Surround
Theater, Music, Game bei dieser Einstellung arbeitet das Gerät im Dolby Pro Logic
Surround Modus. Die Wiedergabe wird aber durch verschiedene, voreingestellte
Klangeffekte beeinflußt. Die Wiedergabe erfolgt auf allen 6 Lautsprechern.
Schalten Sie auf eine dieser Betriebsarten, wenn Sie einen Film oder Musikstücke
wiedergeben, die in Dolby Pro Logic oder nur in Stereo aufgenommen wurden.
Stereo
Bei der Stereo Wiedergabe werden nur die beiden vorderen Lautsprecher und der
Subwoofer angesteuert. Die räumliche Wiedergabe ist dadurch nur beschränkt
gegeben.
Schalten Sie auf diese Betriebsart, wenn Sie in Stereo aufgenommene Musikstücke
wiedergeben wollen.
Aktive Lautsprecher, je nach eingestelltem Modus
Betriebsart Vordere Mitten Hintere Subwoofer
Lautsprecher (Center) Lautsprecher
L R L R
Dolby Digital X X X X
Dolby Pro Logic X X X X
Theater X X X X
Music X X X X
Game X X X X
Stereo X X
