Corradi MAGIKO User manual

Manuale utente
User manual
Manuel utilisateur
Benutzerhandbuch
Manual del usuario
MAGIKO
Rev.0 - 05.2018 - Cod.1-LC635800

1 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
GENTILE CLIENTE,
Grazie per aver scelto un prodotto Corradi.
Questo Manuale è la guida di riferimento per il mantenimento di Magiko, Ti raccomandiamo quindi di leggerlo attentamente in ogni sua parte
e di conservarlo, ricordando che il buon funzionamento di Magiko, e quindi anche la Tua sicurezza, è garantita solo alle condizioni riportate nelle
pagine seguenti. Le linee guida contenute in questo Manuale assicurano che Magiko rimanga il luogo ideale dove trascorrere i Tuoi momenti di
relax all’aria aperta.
Contestualmente al prodotto, il nostro Rivenditore Autorizzato Ti consegnerà il manuale, corredato del documento “Dichiarazione di Prestazione”,
“Dichiarazione di Corretta Installazione” e dal documento “Fabrics GTOT”.
Corradi Srl
BENVENUTO NEL MONDO CORRADI
INDICE
Come usare Magiko............................................................................................................................................................................ 2
Versioni e motorizzazioni....................................................................................................................................................... 3
Componenti di Magiko.............................................................................................................................................................. 4
Caratteristiche materiali e componenti................................................................................................5
Avvertenze generali di sicurezza.......................................................................................................................... 7

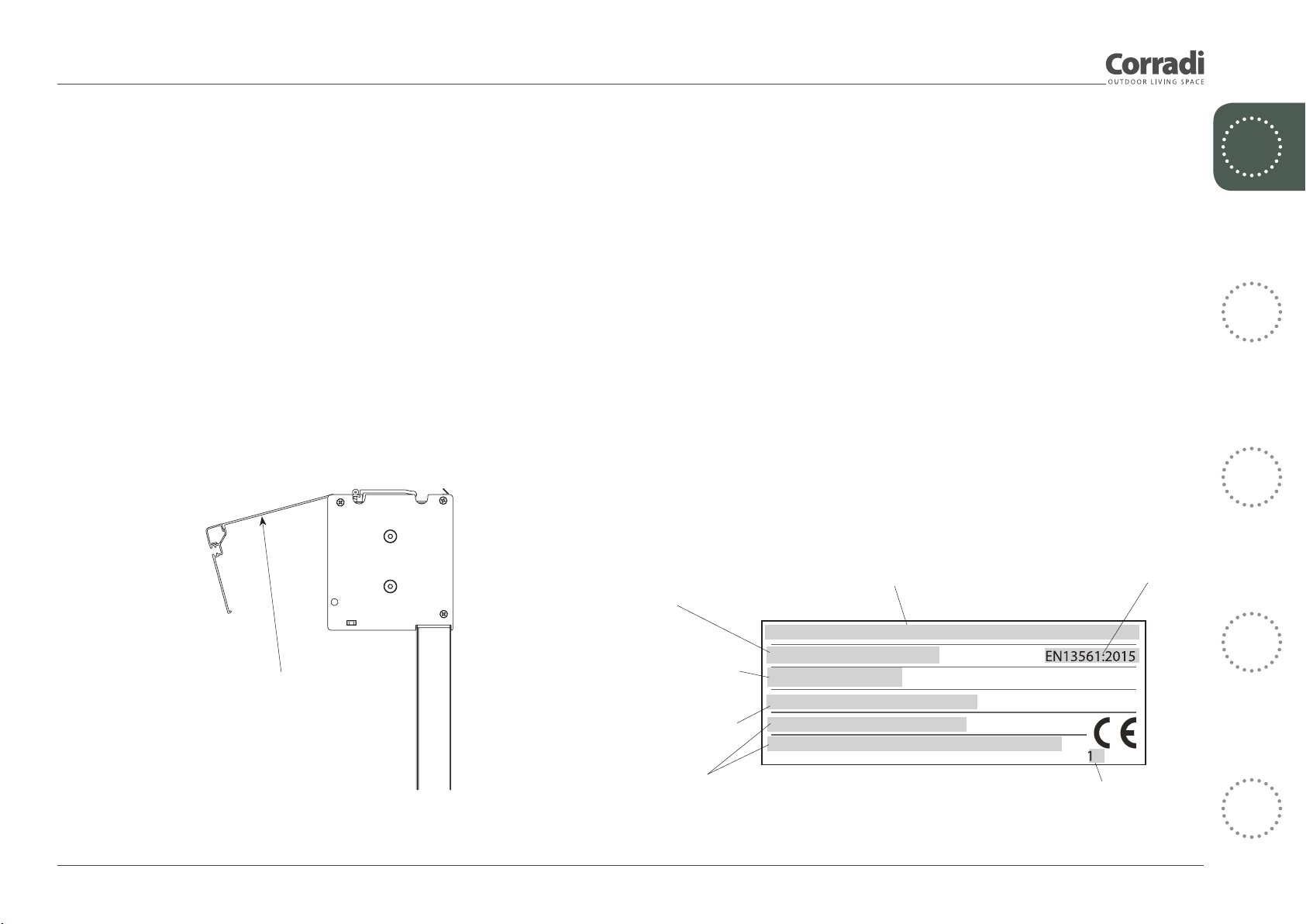

Marcatura CE....................................................................................................................................................................................................... 9
Manutenzione.............................................................................................................................................................................................10
Risoluzione dei problemi...................................................................................................................................................11
Garanzia..................................................................................................................................................................................................................... 12
Tabella............................................................................................................................................................................................................................ 13
Istruzioni Originali
ATTENZIONE
Prima dell’uso del prodotto leggere attentamente il seguente manuale.
Esso dovrà essere conservato per tutto il ciclo di vita del prodotto, unitamente al documento “Dichiarazione di Prestazione”.
In caso di smarrimento, contattare immediatamente il Rivenditore o gli uffici centrali Corradi per la consegna e validazione di
una nuova copia.
Corradi S.r.l. si riserva il diritto di aggiornare il seguente manuale ed i relativi allegati, senza l’obbligo di aggiornare la produzione
e i manuali precedenti.

2 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko
COME USARE Magiko
Magiko è una chiusura verticale avvolgibile su guide realizzata su misura per la protezione da sole, pioggia e vento, composta da struttura in
alluminio e telo avvolgibile.
Il cassonetto con chiusura di sicurezza, è ispezionabile per controllo e manutenzione del tubo avvolgitore con diametri da 78/85/100 mm in base
alla larghezza. Le guide laterali di dimensioni decisamente contenute (33 x 33 mm) sono scomponibili e dotate di sistema di ritenuta del telo.
Magiko permette di poter scegliere tra due diversi cassonetti superiori, che permettono diverse dimensioni massime realizzabili: un cassonetto
più piccolo con dimensioni esterne di 11 cm di larghezza e 12 cm di altezza, ed uno più grande con dimensioni esterne di 12 cm di larghezza e
13 cm di altezza.
È vietato qualsiasi impiego del prodotto diverso da quello indicato; l’uso improprio assolve Corradi da ogni responsabilità per eventuali danni
causati a persone, cose o animali. Il mancato rispetto delle condizioni d’uso fa decadere automaticamente la garanzia.
Il sistema Magiko è movimentato da un motoriduttore (comando elettrico) con possibilità di radiocomando
.
Radiocomando
Magiko è dotata di radiocomando, per i movimenti di salita, discesa e arresto del telo fare riferimento al manuale del radiocomando.
Non permettere che i bambini giochino con il dispositivo di comando del telo. Tenere il radiocomando lontano dalla portata
dei bambini. Per tutte le indicazioni di sicurezza, e le note relative al telecomando in dotazione, fare riferimento al manuale del
telecomando stesso. Controllare periodicamente che la batteria non sia scarica.

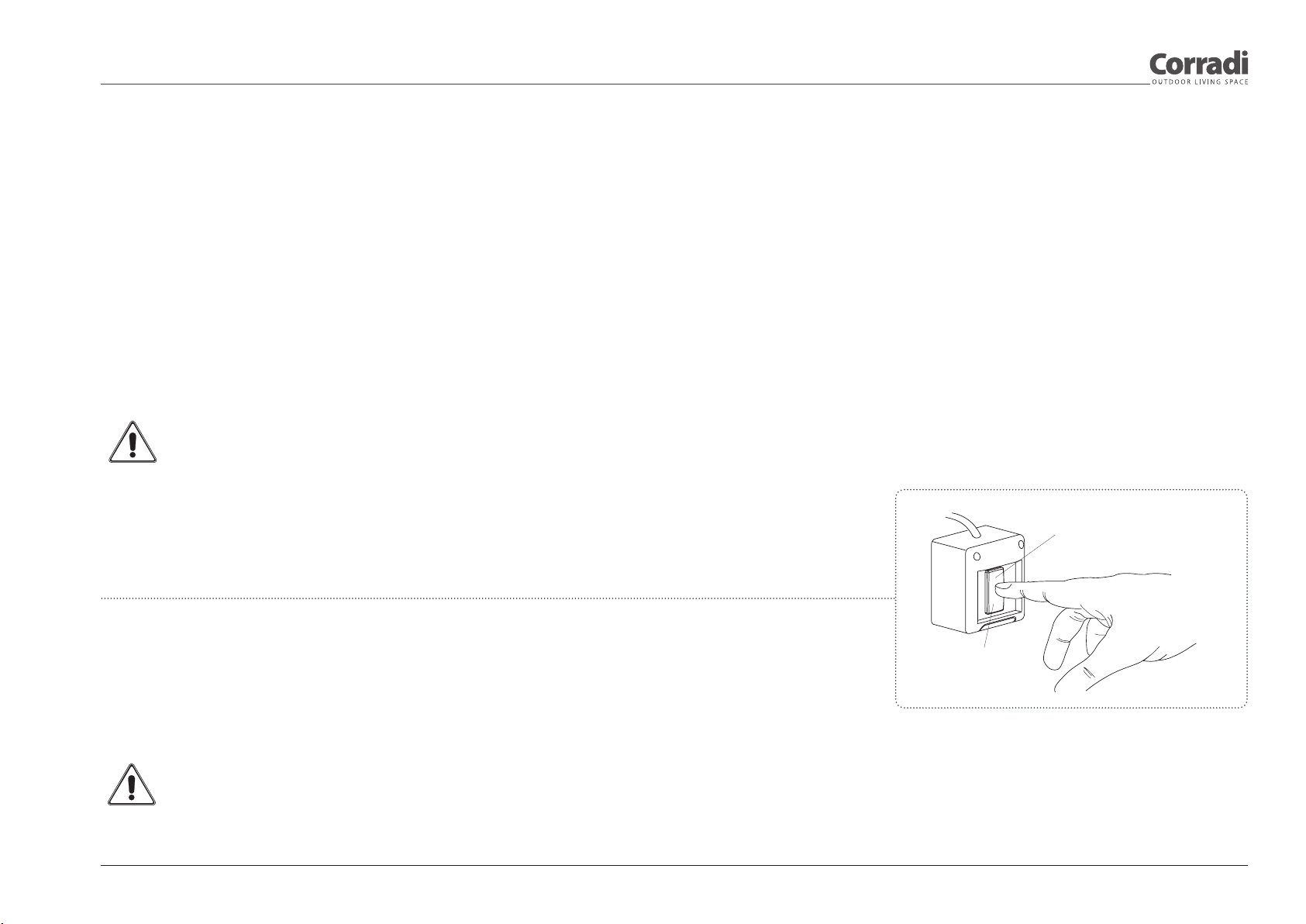

Comando elettrico
Magiko può essere dotata di pulsante a muro (non fornito da Corradi), l’installazione del comando deve essere effettuata da un elettricista
qualificato.
Per fare scendere il telo premere il pulsante nella zona inferiore, per fare salire il telo in quella superiore. Il rilascio del pulsante determina l’arresto
della movimentazione nel punto in cui il telo si trova.
Il comando deve essere installato in una posizione protetta, ad un’altezza da terra compresa tra 90 e 120 cm, o comunque all’altezza minima da
terra consentita dalla legge in conformità ai regolamenti nazionali relativi alle persone disabili. Il comando deve essere installato in una zona il
cui accesso non sia fonte di pericolo e in una posizione dalla quale sia visibile il telo durante l’operazione di azionamento, entro la vista del profilo
anteriore ma lontano da parti mobili.
Impedire ai bambini l’accesso al pulsante a muro ed evitare che giochino con quest’ultimo.
Salita telo
Discesa telo

3 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko

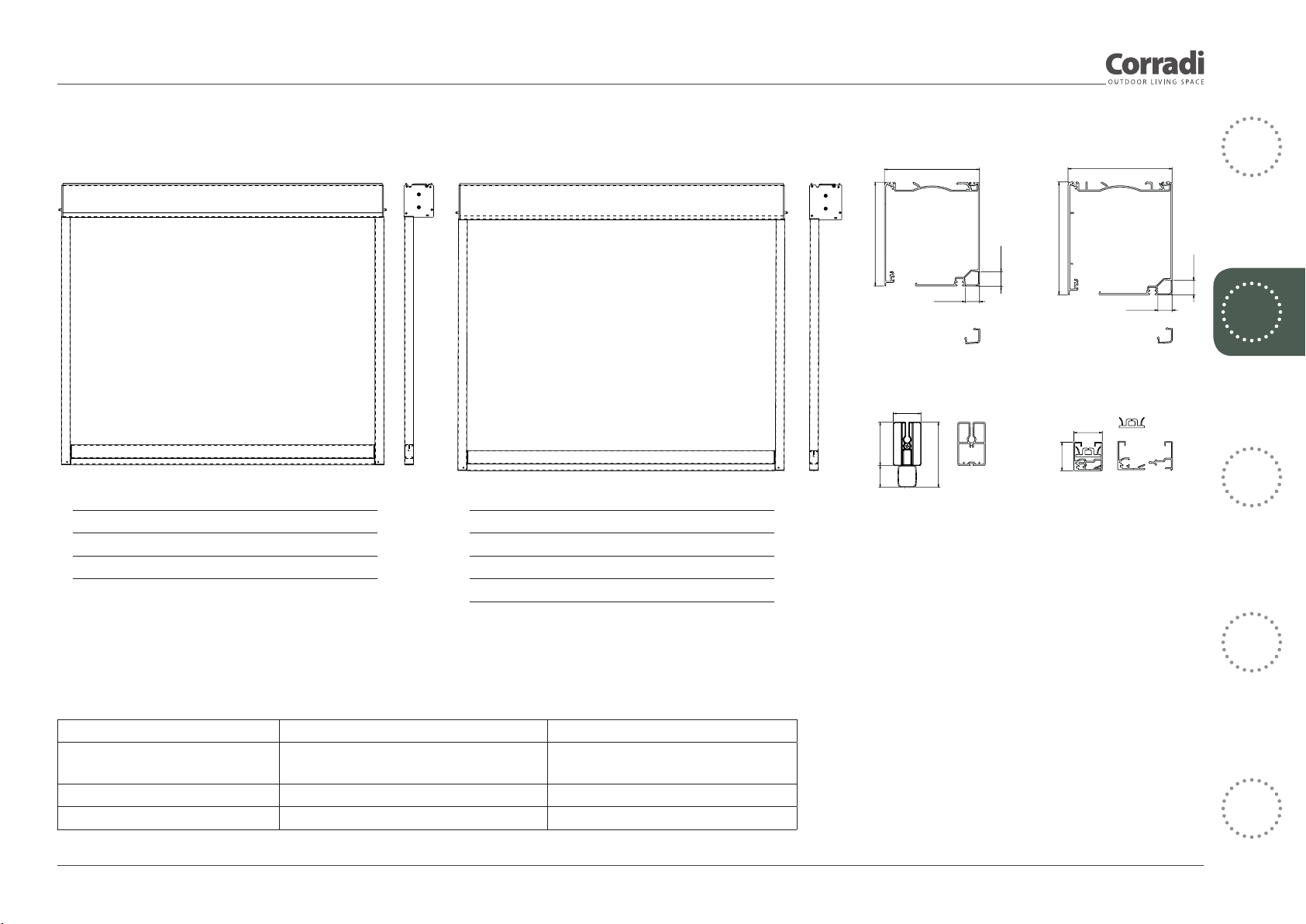

VERSIONI E MOTORIZZAZIONI
CASSONETTO 11x12 cm 













CASSONETTO 12x13 cm
OPALINA LED
TERMINALE INFERIORE GUIDE LATERALI
OPALINA LED
MOTORE Krog
Tabella caratteristiche
Alimentazione: 230 Vac 50 Hz Grado di protezione: IP44 Frequenza radio: 433,42 MHz
Consumo a riposo: inferiore a 11 W Classe di isolamento: H Trasmettitori portatili memorizzabili: 40*
Tempo di funzionamento continuo: 4 minuti Sensori radio vento memorizzabili: 4
Sensori radio sole memorizzabili: 1
* esclusi sensori radio vento e sole
Tubo Larghezza Altezza
78 470 300
85 500 270
Dimensioni massime cm
Tubo Larghezza Altezza
78 470 370
85 500 320
100 600 270
Dimensioni massime cm

4 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko

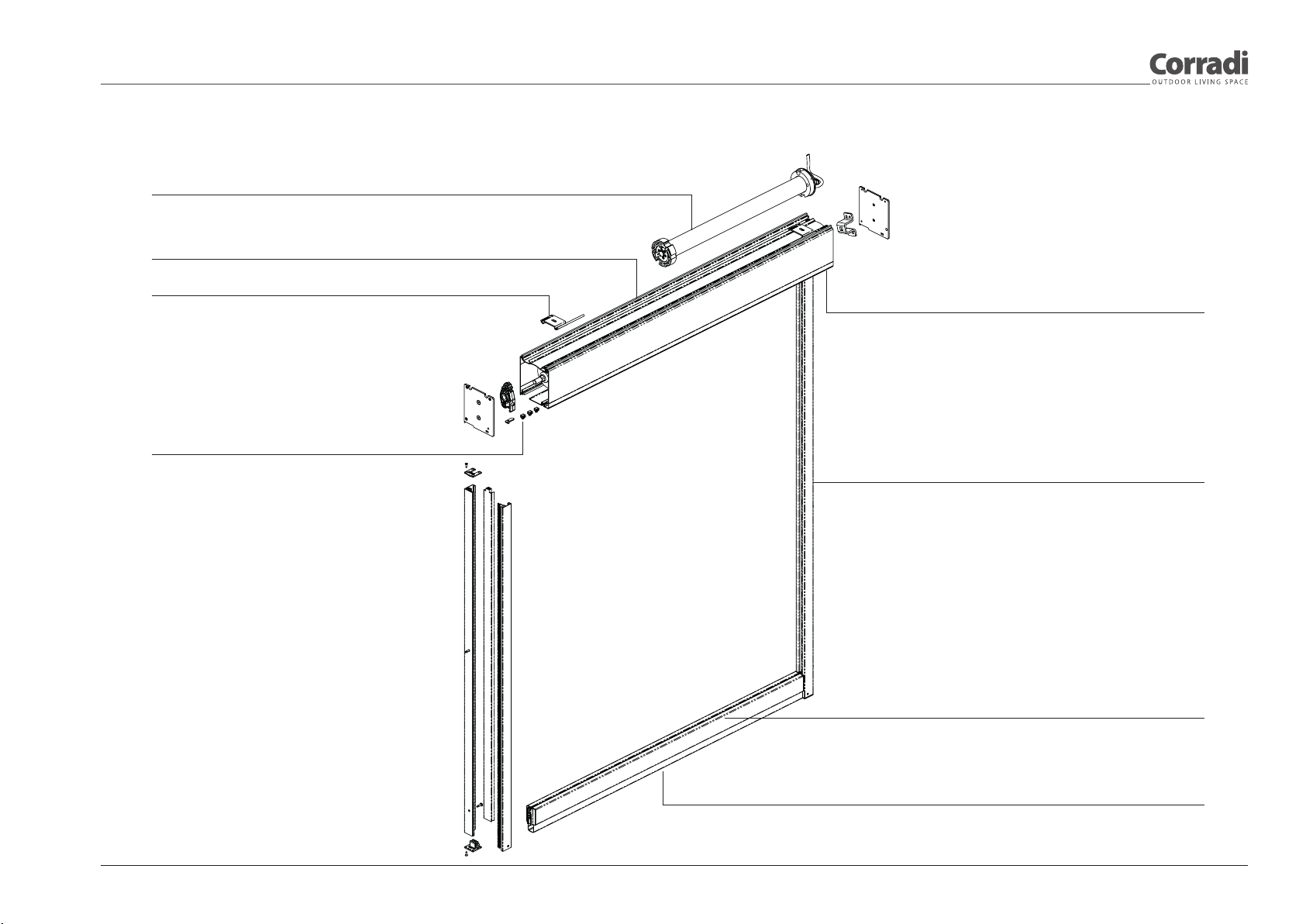

COMPONENTI DI Magiko
Motoriduttore
Cassonetto ispezionabile
Attacco a soffitto
Carrelli per tenda interna (optional)
Luce LED (optional)
Guida verticale di scorrimento
Terminale inferiore con contrappeso
Profilo in PVC anti spiffero

5 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
Per entrare nel ciclo produttivo Corradi, i materiali devono superare tutti i collaudi previsti dal Sistema di Qualità Aziendale.
Le caratteristiche individuate di seguito identificano le peculiarità dei materiali e non vanno quindi intese come difetti di produzione, ad esclusione dei casi riportati nella colonna non conformita/difetto.
Avvertenze:
Per i termini di reclamo e garanzia, vedasi capitolo Garanzia.
Ogni variazione sul prodotto non autorizzata espressamente da Corradi porta al decadimento della garanzia.
CARATTERISTICHE MATERIALI E COMPONENTI
Caratteristiche prodotto Non conformità / difetto
Generale
La struttura non è a tenuta stagna. In caso di temporali particolarmente violenti con vento forte è possibile la comparsa di
infiltrazioni d’acqua.
Le strutture inserite in un contesto urbano sono sottoposte ad agenti inquinanti (smog, piogge acide), fumi da canne
fumarie, fumi di cucina, ed intemperie in genere.
Pertanto è normale che il telo e la struttura stessa si sporchino.
Le strutture ed il telo non sono autopulenti.
Un’oscillazione laterale nella struttura non è indice di debolezza strutturale, ma è considerata normale per la tipologia di
struttura. La struttura è stata calcolata da ingegneri abilitati impiegando gli Eurocodici.
Caratteristiche prodotto: verificare che non siano presenti ostacoli che possano impedire il corretto movimento della
tenda; questo può causare malfunzionamenti ai dispositivi.
Telo
In funzione delle condizioni di installazione è possibile che il telo si sporchi (agenti inquinanti, fumo da canne fumarie,
smog, ecc.).
In tal caso può essere necessario pulire il telo come indicato nel paragrafo manutenzione con maggiore frequenza.
Il telo non è immune da bruciature dovute a mozziconi di sigaretta, ecc.
In particolari situazioni di uso della struttura è possibile la formazione di condensa nella parte interna del telo.
Per limitare tale condizione procedere con una adeguata aerazione del locale.
La comparsa di muffe nella goffratura del telo è dovuta alla presenza di umidità sul telo che favorisce la formazione di
microorganismi.
È pertanto necessario pulire il telo ad intervalli regolari, più frequenti dove necessario.
La presenza di pieghe sul telo subito dopo la prima installazione possono essere dovute all’imballaggio o a quanto tempo
il telo è rimasto imballato.
È necessario mantenere il telo in posizione per almeno 10 giorni, e valutare la qualità del prodotto dopo tale lasso di tempo.
La presenza di pieghe dopo i 10 gg è da considerare
difetto.
Guide
Dopo qualche tempo dall’installazione e nel caso in cui non venga eseguita la manutenzione periodica sulle guide, come
indicato nel manuale, possono presentarsi rumori nelle guide.
Per mantenere in buona efficienza la tenda è necessario mantenere pulite le guide di scorrimento verticale come indicato
nel capitolo di manutenzione.
In caso di presenza di ghiaccio/neve è necessario pulire le guide prima di azionare la tenda.
Rumori sulle guide subito dopo l’installazione sono difetti.
Cassonetto
Nel periodo estivo, in caso di esposizione diretta alla luce solare, la temperatura all’interno del cassonetto può raggiungere
valori molto elevati. Questo può causare l’incollatura del telo su se stesso e quindi la difficoltà allo svolgimento, nel caso la
tenda non venga movimentata per lunghi periodi.
Si consiglia di aprire e chiudere la tenda con una certa frequenza per evitare questo problema.

6 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko
Caratteristiche prodotto Non conformità / difetto
Motori
Impianto elettrico: deve essere realizzato da un elettricista abilitato che deve rilasciare certificato di conformità dell’impianto
elettrico.
L’impianto deve avere un grado di protezione adeguato essendo installato all’esterno. Un elettricista abilitato è in grado di
dimensionare correttamente l’impianto e scegliere i componenti adeguati (grado IP adeguato).
Eventuali cali di tensione o interferenze radio possono far perdere i finecorsa ai motori.
In tal caso è necessario procedere con una nuova programmazione come indicato nel manuale relativo al motore.
L’emissione di eventuale rumore non è da considerare un pericolo pertinente, secondo i requisiti di salute e sicurezza,
relativi al macchinario.
Acciaio inox
I componenti in acciaio inox non necessitano di particolare manutenzione. La comparsa di micro-ossidazioni, più
frequente in ambienti marittimi caratterizzati da nebbia salina, non pregiudica la qualità e la durata del prodotto; tali
ossidazioni sono da ritenersi normali. In caso fosse necessario eliminare tali punti ossidati è possibile impiegare una
paglietta o una spazzola con setole metalliche (in acciaio inox). Il film protettivo di ossido di cromo (autopassivazione) si
ripristinerà in maniera naturale con la sola esposizione all’aria, senza alcun intervento da parte dell’utente.
Alluminio La presenza di segni e graffi è considerata difetto solo se visibile ad una distanza di 2 metri.
Se i segni e/o le ammaccature sono visibili ad una distanza
di 2 metri è da considerarsi difetto.
Verniciatura
Buccia d’arancia: la superficie del film di vernice si
presenta non omogenea con aspetto simile a buccia di
arancia.
Blistering: rigonfiamenti sulla superficie del film di vernice
di varie dimensioni e frequenza.
Colature dello strato esterno: accumuli irregolari di
prodotti vernicianti localizzati e ben definiti, sotto forma di
bordature arrotondate e poco profonde che interessano
lo strato esterno.
Distacco - sfogliatura: il film di vernice si solleva dal
supporto sottostante sotto forma di piccole scaglie.
Porosità - Schivature: piccoli fori simili a crateri o intaccature
nella superficie del film, di dimensioni variabili da piccoli fori
di spillo sino a diametri di 1 cm.
Impurità negli strati esterni ed interni: il film di vernice
presenta una superficie ruvida e irregolare, facilmente
percepibile al tatto.
Scrostature per interferenza: il film di vernice presenta
danni e lesioni di diversa profondità ed estensione in
funzione della causa.

7 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
Avvertenze generali
Ogni prodotto Corradi ha una sua specifica funzione descritta nel presente manuale; ogni utilizzo diverso e non previsto da quello indicato,
l’utilizzo di componenti non originali, qualsiasi manomissione e/o modifica tecnica non autorizzata, sollevano Corradi dalle responsabilità ai
danni di persone, cose o animali derivanti dall’intervento.
Qualsiasi intervento personale, o di terzi, non autorizzato da Corradi (manomissioni, modifiche tecniche, ecc.) effettuato su Magiko o sui suoi
componenti nel periodo di garanzia comporta l’istantaneo decadimento della garanzia stessa; in questo caso e in queste condizioni, Corradi sarà
esclusa da ogni responsabilità e da ogni obbligo diretto o indiretto derivanti dall’intervento non autorizzato.
È buona norma tenere sempre presente che ogni organo in movimento può costituire un pericolo.
Assicurarsi che durante il movimento di apertura/chiusura del telo non vi siano persone in prossimità del raggio d’azione dello stesso.
Non permettere che i bambini giochino con il dispositivo di comando del prodotto, tenere il radiocomando fuori dalla loro portata.
È vietato appendersi o sostenersi sulla struttura: rischio di gravi lesioni per le persone e di danneggiamento del prodotto.
Corradi si riserva il diritto di modificare i suoi prodotti in qualsiasi momento, a sua sola discrezione e senza preavviso.
Installazione
L’installazione del prodotto deve essere eseguita esclusivamente da personale tecnico qualificato (montatori ed elettricisti), che abbia ricevuto
un’opportuna formazione da parte di Corradi e che sia autorizzato da Corradi.
Il personale deve inoltre rispettare scrupolosamente le normative antinfortunistiche in vigore.
Sicurezza durante le operazioni di manutenzione
Tutte le operazioni di manutenzione, ispezione, riparazione o registrazione del prodotto devono essere effettuate da personale tecnico qualificato.
La pulizia con scale, trabattelli o altro è riservata a personale specializzato.
Durante tutte le operazioni di pulizia e manutenzione del prodotto è sempre obbligatorio togliere la tensione elettrica (nel modello motorizzato).
Si consiglia inoltre di apporre un cartello di segnalazione
sull’interruttore generale di alimentazione elettrica con riportata
la seguente indicazione: “non toccare: personale di assistenza in
servizio”.
Accertarsi che nessun operatore si trovi in prossimità della struttura
prima di riattivarla dopo un intervento di manutenzione.
Verificare sempre il funzionamento e l’efficienza dei comandi
manuali ed elettrici dopo la manutenzione, in caso di anomalie
arrestare immediatamente le manovre e contattare il Rivenditore.
Qualora il telo possa essere azionato da una posizione dalla quale
esso non sia visibile o in presenza di dispositivi per l’attivazione
automatica, l’utente deve adottare appropriate misure organizzative
per impedire l’azionamento del telo quando nelle vicinanze sono
in corso interventi di manutenzione come la pulizia delle finestre
o delle pareti, al fine di evitare condizioni di pericolo e il rischio di
cadute per persone che stanno lavorando sulla facciata.
Sicurezza ai carichi del vento
Il telo deve essere completamento ritratto quando la
velocità del vento supera quella equivalente alla classe
di resistenza al vento (indicata sulla dichiarazione di
prestazione allegata) secondo la norma EN 13561.
Per una facile valutazione della velocità del vento, in
relazione alle classi di resistenza, si faccia riferimento
alla tabella “classi di resistenza al vento secondo EN
13561“.
Per prodotti fuori standard e/o altri casi speciali l’unico valore valido
di resistenza al vento è quello indicato nell’offerta inviata da Corradi
al Rivenditore Autorizzato.
AVVERTENZE GENERALI DI SICUREZZA
Simbologia
I simboli riportati vengono utilizzati per attirare l’attenzione
dell’utente su argomenti di particolare attenzione per
l’incolumità delle persone, del prodotto, o per indicare
particolari condizioni operative.
Attenzione pericolo generale, possibilità di danni a persone,
cose, componenti.
Attenzione pericolo di natura elettrica.
Attenzione Pericolo di cesoiamento/schiacciamento.
Importanti istruzioni di sicurezza
Avvertenza:
Per la sicurezza delle persone è importante che siano
seguite queste istruzioni. Conservare queste istruzioni

8 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko




Sicurezza sotto le azioni delle precipitazioni
nneve e gelo
L’azionamento in condizioni di gelo può danneggiare il prodotto.
In caso di presenza di ghiaccio/neve è necessario pulire accuratamente le guide prima di azionare il telo.
Pericolo di cesoiamento/schiacciamento
Un’altezza di passaggio inferiore a 2,5 m può generare il rischio di cesoiamento/schiacciamento tra la parte mobile e la parte fissa della
struttura.
È sempre obbligatoria la presenza della persona che ha comandato l’azionamento fino al termine della manovra in modo che possa
controllare che non ci siano ostacoli o persone in prossimità della zona di potenziale pericolo.
Pericolo di scossa elettrica
L’ispezione, manutenzione o riparazione delle parti elettriche dovrà essere realizzata esclusivamente da personale qualificato, scollegando
il prodotto in modo affidabile dall’alimentazione elettrica; esiste infatti il pericolo di scariche elettriche mortali.
Esaminare frequentemente l’installazione, verificare l’eventuale presenza di segni di usura o danneggiamento dei cavi.
Non usare se è necessaria una riparazione.
Nel caso di inutilizzo per tempo prolungato, proteggere le parti meccaniche in vista.

9 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
Demolizione
Al fine di garantire un uso sostenibile delle risorse naturali, il prodotto è concepito in modo da essere demolito in maniera ecologicamente
compatibile al termine del suo ciclo di vita.
Le componenti possono essere separate e smaltite in maniera specifica, queste ultime non sono considerate pericolose. Non ci sono quindi
particolari indicazioni per la rottamazione e lo smaltimento, se non quella di seguire le normative in atto, per le modalità di smaltimento dei
componenti al momento della dismissione del prodotto.
Lo smontaggio del prodotto deve essere effettuato da personale qualificato, al fine di evitare qualsiasi rischio.
Prima di qualsiasi intervento su opere con parti collegate alla rete elettrica è obbligatorio scollegare il prodotto dall’alimentazione.
All’atto della demolizione è necessario separare le parti in materiale plastico e la componentistica elettrica (contrassegnata da un simbolo con
bidoncino barrato) , che devono essere inviate a raccolte differenziate nel rispetto delle normative vigenti.
Per quanto concerne la massa metallica del prodotto, è sufficiente la suddivisione tra le parti acciaiose e quelle in altri metalli o leghe, per un
corretto invio al riciclaggio per fusione.
MARCATURA CE
La marcatura CE è presente all’interno del cassonetto
sul lato motore
Facsimile della Marcatura CE
Magiko
N°
riferimento
della D.o.P.
Nome o marchio
identificativo e indirizzo
registrato del Fabbricante
Codice di identificazione
unico del prodotto-tipo
N° della Normativa
Europea applicata come
indicato nella GUUE
Impiego previsto come
definito dalla Normativa
Europea applicata
Livello o Classe di
prestazioni dichiarati Ultime 2 cifre dell’anno in cui la
marcatura CE è stata applicata
per la prima volta
MACROGRUPPO_AAAA.MM
Codice di identificazione
unico del prodotto-tipo
MODELLO
MATRICOLA
Impiego esterno in edici e altre costruzioni
Resistenza ai carichi del vento: Vedi D.o.P.
Trasmittanza totale di energia solare gtot: Vedi documento “Fabrics gtot”
Corradi S.r.l., via M.Serenari 20 Castel Maggiore (BO), Italy
8
FACSIMILE

10 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko
MANUTENZIONE
Componenti Azioni di pulizia e controllo In zone non esposte
a salsedine e smog
In zone esposte
a salsedine e smog
Guide
Le guide vanno lavate accuratamente al loro interno con un getto d’acqua e possibilmente, utilizzando una
spazzola, si deve asportare ogni traccia di sporco e/o incrostazione di sale, come descritto nella figura 1. Una volta l’anno Una volta al mese
Attenzione: non lubrificare mai, per nessun motivo, le guide di scorrimento.
Telo
Se si desidera mantenere come nuova la parte esposta alle intemperie, è necessario lavarla in modo da evitare che
polvere e smog che si depositano sul telo si fissino su di esso attraverso l’azione del sole.
Per lavare il telo procedere spruzzando acqua e sapone neutro sullo stesso, aspettare qualche minuto per far si che
il prodotto abbia il tempo di agire, dopodiché, mediante l’utilizzo di una spugna, rimuovere lo sporco senza però
fare eccessiva pressione meccanica, ripetere se necessario e sciacquare abbondantemente.
2 o 3 volte l’anno 2 o 3 volte l’anno
Ferramenta
La ferramenta è in acciaio inox. Essa deve essere risciacquata con un getto d’acqua per rimuovere ogni traccia di
sporco e/o incrostazioni di sale. Una volta l’anno Una volta al mese
La comparsa di micro-ossidazioni, più frequente in ambienti marittimi caratterizzati da nebbia salina, non
pregiudica la qualità e la durata del prodotto, tali ossidazioni sono da ritenersi normali.
In caso fosse necessario eliminare tali punti ossidati è possibile impiegare una paglietta o una spazzola con setole
metalliche (in acciaio inox). Il film protettivo di ossido di cromo (autopassivazione) si ripristinerà in maniera naturale
con la sola esposizione all’aria, senza alcun intervento da parte dell’Utente.
Alluminio Pulire i profili in alluminio verniciato con un panno non aggressivo inumidito con acqua e sapone neutro.
ATTENZIONE: Non impiegare acidi per la pulizia delle parti in alluminio. Una volta l’anno Una volta al mese
Guarnizioni e
siliconature
Controllare il perfetto funzionamento delle guarnizioni e nel caso reinserire negli alloggiamenti eventuali
guarnizioni fuori sede. Controllare periodicamente lo stato delle zone siliconate, e qualora si riscontrasse il
deterioramento, rivolgersi al proprio Rivenditore Autorizzato.
Ogni 6 mesi Ogni 6 mesi
Durante tutte le operazioni di pulizia, manutenzione, riparazione o registrazione del prodotto è sempre obbligatorio togliere la tensione elettrica
(nel modello motorizzato). Si consiglia inoltre di apporre un cartello di segnalazione sull’interruttore generale di alimentazione elettrica con
riportata la seguente indicazione: “non toccare: personale di assistenza in servizio”. L’utilizzo di scale, trabattelli e altro è riservata a personale
specializzato che dovrà eseguire tutte le operazioni nel rispetto delle normative vigenti sulla sicurezza, utilizzando i dovuti DPI (Dispositivi di
Protezione Individuale).
Magiko è un prodotto unico nel quale le soluzioni costruttive ed i materiali utilizzati sono al massimo livello per qualità e durata.
Per mantenere nel tempo il prodotto perfettamente funzionale, eseguire le azioni di pulizia e controllo indicate nella tabella seguente:
Attenzione:
Non lubrificare mai,
per nessun motivo,
le guide di scorrimento.
Metodo di pulizia delle guide di scorrimento
1

11 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
RISOLUZIONE DEI PROBLEMI
Inconveniente Possibile causa Veriche e rimedi
SE I PROBLEMI PERSISTONO, O NEL CASO DI INCONVENIENTI NON RIPORTATI IN QUESTA TABELLA, CONTATTARE IL RIVENDITORE.
Maestro
Motorizzata
Dato il comando, il motore non si avvia.
Il motore si avvia ma il telo non scorre.
Il telo si muove a scatti.
Pile radiocomando scariche.
Surriscaldamento del motore.
Spina corrente non collegata alla rete.
Manca tensione nella rete.
Errata regolazione dei finecorsa.
Possibilità di rottura del telo
Guide di scorrimento sporche o non perfettamente allineate.
Presenza di vento forte.
Telo Incollato su se stesso.
Cambiare la pila al radiocomando.
Attendere 5-10 minuti per permettere il raffreddamento
del motore.
Accertarsi che la spina sia correttamente collegata
ad una presa valida.
Accertarsi che sia disponibile corrente nell’impianto di
casa.
Se il problema persiste, regolare il finecorsa.
Contattare il rivenditore.
Pulire le guide (vedi cap. Manutenzione).
È consigliabile non svolgere il telo in presenza di vento
forte.
Contattare il rivenditore.
Se necessario, controllare che svolgendo il telo il tubo
terminale discenda correttamente.
Aiutare manualmente il terminale in fase di discesa per
favorire il distaccamento del telo stesso.

12 di 14 CORRADI SRL  MANUALE UTENTE Rev.0-05.2018
Magiko
GARANZIA
Art. 1 - Impiego
Magiko è un sistema di chiusura verticale installabile sui sistemi di
protezione solare Corradi.
Magiko ed i componenti nel suo insieme sono progettati e brevettati
da Corradi Srl con sede a Castel Maggiore (BO), Italia, e sono realizzati
nel rispetto delle norme tecniche di riferimento applicabili.
Le garanzie di seguito specificate saranno valide se la posa in opera
e l’impiego del prodotto saranno conformi alle caratteristiche
indicate nei successivi articoli e tabelle e se l’utilizzo del prodotto
sarà conforme a quanto indicato nel presente “Manuale Utente”.
Per la costruzione dei componenti di Magiko sono stati utilizzati
materiali di prima qualità adatti all’uso in esterno.
Magiko è progettata e costruita, su misura per il committente,
per la protezione dal sole e dalle precipitazioni con esclusione del
carico neve e con resistenza al vento (indicata sulla dichiarazione di
prestazione allegata) della norma EN 13561.
L’impiego del prodotto in caso di vento e precipitazioni è dunque
consentito solo nei limiti di tali classi di resistenza.
Per prodotti fuori standard e/o altri casi speciali gli unici valori validi
di resistenza al vento sono quelli indicati nell’offerta inviata da
Corradi Srl al Rivenditore Autorizzato.
Art. 2 - Versioni
Magiko è disponibile con tubo avvolgitore con diametri da
78/85/100 mm in base alla larghezza. Le guide laterali di dimensioni
decisamente contenute (33x33 mm) sono scomponibili e dotate di
sistema di ritenuta del telo.
Magiko consente di poter scegliere tra due diversi cassonetti
superiori, che permettono diverse dimensioni massime realizzabili:
un cassonetto più piccolo con dimensioni esterne di 11 cm di
larghezza e 12 cm di altezza, ed uno più grande con dimensioni
esterne di 12 cm di larghezza e 13 cm di altezza.
Art. 3 - Posa in opera
Magiko dovrà essere sempre adeguatamente fissata (pavimento
o parete); dovranno essere inoltre rispettate tutte le condizioni
indicate nel relativo manuale di posa.
La posa in opera deve essere eseguita da personale tecnico
qualificato che abbia ricevuto un’opportuna formazione da parte di
Corradi Srl e sia autorizzato da Corradi Srl.
Corradi Srl è esente da qualsiasi responsabilità conseguente la posa
in opera, il montaggio e l’installazione dei prodotti da lei stessa
forniti.
Art. 4 - Validità della garanzia
La garanzia è valida se vengono rispettate le condizioni di
installazione ed utilizzo indicate negli articoli 1, 2 e 3.
La garanzia comporta la riparazione o la sostituzione integrale gratuita
(manodopera esclusa) di tutti i componenti che dovessero risultare non
conformi o comunque difettosi, comprese le spese di trasporto. Non
saranno riconosciuti danni da mancato godimento di Magiko per il
periodo di eventuale inutilizzo prima e durante la riparazione.
Nessun risarcimento può essere richiesto per “danno emergente o
lucro cessante”.
Le garanzie di cui sopra saranno efficaci unicamente all’interno
dello stato in cui il Rivenditore o concessionario ha la propria sede
operativa.
Art. 5 - Decorrenza della garanzia
La garanzia decorre dalla data di fine lavori, nella quale l’installazione
del prodotto viene terminata.
Art. 6 - Esclusioni dalla garanzia
La garanzia non è valida nei casi di seguito elencati a titolo
esemplificativo e non esaustivo:
a) Per danni derivati da urti o cause naturali straordinarie (fulmini,
alluvioni, terremoti, grandine, etc…)
b) Per danni effettuati da interventi di persone o tecnici non
autorizzati da Corradi Srl
c) Se la tensione elettrica ha una variazione superiore o inferiore al
5% del valore nominale (norma CEI 2-3 Luglio 1988)
Art. 7 - Durata della garanzia
La garanzia sui difetti estetici ha una validità di 1 mese a decorrere
dalla data di fine lavori, nella quale l’installazione del prodotto viene
terminata.
La responsabilità per difetti nascosti si limita, in ogni caso, ai periodi
indicati di seguito, a decorrere dalla data di fine lavori:
nAlluminio: 120 mesi
nTessuti (escluso Cristal), legno, meccanismi di funzionamento: 60
mesi
nComponenti elettronici, tessuto Cristal: 24 mesi.
nMotoriduttori e componenti elettrici: 60 mesi.
La garanzia decade se la merce viene sottoposta a qualunque tipo di
intervento da parte del Cliente o di terzi, al di fuori di un Rivenditore
Autorizzato.
Art. 8 - Reclami
Impregiudicati i diritti riconosciuti al consumatore dal Codice del
Consumo in relazione alla garanzia legale per difetto di conformità
da parte del Rivenditore, nelle ipotesi di vendita non all’utente finale,
l’acquirente dovrà esaminare i prodotti acquistati immediatamente
alla consegna segnalando ogni eventuale e presunto vizio della
merce, difetto di funzionamento o presunta mancanza di qualità o
condizione della cosa, a Corradi Srl tramite il Rivenditore entro e non
oltre 8 giorni dalla consegna all’acquirente della merce.
Le contestazioni dovranno essere inviate, a pena di nullità, a Corradi
Srl esclusivamente in forma scritta mediante raccomandata a/r
oppure attraverso la procedura online presente sul sito www.
corradi.eu nell’ Area Riservata ai Rivenditori, fornendo prova
fotografica del vizio del prodotto.
I termini di reclamo e garanzia sono quelli di seguito indicati
nPer la garanzia per vizi che rendono il prodotto privo delle qualità
promesse, inidoneo all’uso o ne diminuiscano il suo valore, a
pena di decadenza dovrà farsi pervenire reclamo a Corradi Srl
entro otto giorni dalla consegna o dalla scoperta dei vizi occulti
e la relativa azione si prescrive in un anno dalla consegna
nPer la garanzia per vizi che influiscono sul buon funzionamento
del prodotto, a pena di decadenza dovrà farsi pervenire reclamo
a Corradi Srl entro 30 giorni dalla consegna del prodotto e la
relativa azione si prescrive in sei mesi dalla scoperta.
È espressamente escluso il diritto di regresso del venditore finale nei
confronti di Corradi Srl previsto dall’art. 131 del D.LGS. 206/2005.
Art. 9 - Estensione territoriale della garanzia
Le garanzie di cui sopra saranno efficaci unicamente nello stato
in cui il Cliente ha la propria sede legale, con esclusione di ogni
altro stato in cui il Cliente, direttamente o indirettamente, venderà,
installerà, concederà in comodato il prodotto fornito da Corradi Srl.

13 di 14CORRADI SRL  MANUALE UTENTERev.0-05.2018
itenfrdees
Magiko
TABELLA
Classi di resistenza al vento secondo EN 13561
Classe* Pressione nominale
del vento
Velocità del vento equivalente
(valore indicativo)
Scala Beaufort equivalente
(valore indicativo)
Situaz. ambientale
(indicativa)
Eetti del vento
(indicativi)
0Non definito, il prodotto non è certificato
1Fino a 40 N/mq Fino a 28 km/h 4 Vento moderato Si sollevano la carta, la polvere, si muovono i rami più sottili
2Fino a 70 N/mq Fino a 38 km/h 5 Vento teso Incominciano ad oscillare i piccoli alberi
3Fino a 110 N/mq Fino a 47 km/h 6 Vento fresco Si muovono i grossi rami, è difficile usare l’ombrello
4Fino a 170 N/mq Fino a 59 km/h 7 Vento forte Si muovono i grossi rami, è molto difficile camminare contro vento
5Fino a 270 N/mq Fino a 74 km/h 8 Burrasca Si rompono i rami degli alberi, è molto difficile camminare all’aperto
6Fino a 400 N/mq Fino a 91 km/h 9 Burrasca forte Cadono le tegole dai tetti

NOTES

1 of 14CORRADI SRL - USER MANUALRev.0_05.2018
Magiko
itenfrdees
DEAR CUSTOMER,
Thank you for having chosen a Corradi product.
This Manual is the reference guide for maintaining your Magiko, so we recommend that you read it carefully in its entirety and keep it on
hand, remembering that the proper operation of Magiko, and therefore also your safety, is guaranteed only under the conditions set out in the
following pages. The guidelines contained in this manual ensure that Magiko remains the ideal place to spend your time relaxing outdoors.
Along with the product, our Authorised Retailer will also provide you with the manual, together with the "Declaration of Performance", “Declaration
of Correct Installation” and the "Fabrics GTOT"documents.
Corradi Srl
WELCOME TO THE CORRADI WORLD
INDEX
How to use Magiko.............................................................................................................................................................................. 4
Versions and motors.......................................................................................................................................................................... 5
Magiko components........................................................................................................................................................................ 6
Material and component features.................................................................................................................... 7
General safety warnings........................................................................................................................................................... 9
CE marking......................................................................................................................................................................................................... 11
Maintenance...................................................................................................................................................................................................12
Troubleshooting.................................................................................................................................................................................... 13
Warranty................................................................................................................................................................................................................... 14
Table................................................................................................................................................................................................................................... 15
Original Instructions
ATTENTION
Before using the product, read carefully the following manual.
It must be kept for the entire life cycle of the product, together with the "Declaration of Performance".
If you lose this manual, contact immediately your dealer or Corradi headquarters to request the delivery and validation of a new
copy.
Corradi Srl reserves the right to update this manual and its annexes without the obligation to update the production and
previous manuals.

2 of 14 CORRADI SRL - USER MANUAL Rev.0_05.2018
Magiko
HOW TO USE Magiko
Magiko is a vertical closure that can be rolled up on runners custom-made with the purpose of protecting from sun, rain and wind, composed
of aluminium structure and roll-up canvas.
The protection cassette with safety lock can be inspected for check and maintenance of the roller tube with 78/85/100mm diameters depending
on the width. The small side runners (33x33 mm) are separable and provided with canvas fastening system.
Magiko allows choosing between two different upper protection cassettes, with several maximal dimensions that can be implemented: a smaller
protection cassette with 11 cm width and 12 cm height external dimensions, and a bigger one having 12 cm width and 13 cm height external
dimensions.
Any use of the product other than that indicated is prohibited. Improper use relieves Corradi from all liability for any injuries to persons and
animals and damage to property. Failure to observe the conditions of use automatically invalidates the warranty.
The Magiko system is driven by a motor reducer (electric drive) with remote control possibility
.
Remote control
Magiko is equipped with a remote control, refer to the remote control's manual to raise, lower, and stop the canvas.
Do not allow children to play with the canvas control device. Keep the remote control out of reach of children. For all the safety
instructions and notes regarding the remote control supplied, refer to the remote control's manual. Periodically check that the
battery is charged.
Electric drive
Magiko can be equipped with a button on the wall (not supplied by Corradi). The installation of the button must be performed by a qualified
electrician.
To lower the canvas press the bottom part of the button, to raise it press the top part. When the button is released the canvas will stop moving.
The button must be installed in a protected position, at a height between 90 and 120 cm, or in any case at the minimum height from the ground
permitted by law in accordance with national regulations concerning disabled persons. The command must be installed in an area in which
access is not a source of danger and in a position from which the canvas is visible during its operation, within sight of the front profile but away
from moving parts.
Do not allow children access to the wall button and prevent them from playing with it.
Raise canvas
Lower canvas

3 of 14CORRADI SRL - USER MANUALRev.0_05.2018
Magiko
itenfrdees
VERSIONS AND MOTORS
PROTECTION CASSETTE
11x12 cm














PROTECTION CASSETTE
12x13 cm
LED OPALINE
LOWER TERMINAL SIDE RUNNERS
LED OPALINE
Krog Motor
Data sheet
Power supply: 230 Vac 50 Hz Protection rating: IP44 Radio frequency: 433.42 MHz
Consumption at rest: lower than 11 W Insulation class: H Movable transmitters that can be
memorised: 40*
Continuous operation time: 4 minutes Wind radio sensors that can be memorised: 4
Sun radio sensors that can be memorised: 1
* wind and sun radio sensors excluded
Tube Width Height
78 470 300
85 500 270
Maximal dimensions cm
Tube Width Height
78 470 370
85 500 320
100 600 270
Maximal dimensions cm

4 of 14 CORRADI SRL - USER MANUAL Rev.0_05.2018
Magiko
Magiko COMPONENTS
Motor reducer
Protection cassette that can be inspected
Ceiling anchoring
Sliders for internal awning (optional)
LED light (optional)
Vertical runner
Lower terminal with counter-weight
Anti-draught PVC profile
