Craftsman 25328 User manual

50OO
instruction manual
Please read these instructions care-
fully and make sure you understand
them before using this machine,
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fAltig durch und vergewissern Sie sich,
dab Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen,
Manuel d'instructions
Merci de lire tres attentivement le man-
ueld'instructions, Assurez-vous d'avoir
tout compris avant d'utiliser cetracteur,
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes de
usar esta maquina,
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene,
Instruetieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt,

7
Safety rules.
Sicherheitsvorschriften.
R_gles de s_curite.
Assembly.
Zusammenbau.
Montage.
Functional description.
Funktionsbeschreibung.
Description du fonctionnement.
Before starting.
MaBnahmen vor dem Anlassen.
Avant de d_marrer.
Driving.
Betrieb.
Conduite.
Maintenance, adjustment.
Wartung (Instandhaltung), Einstellung.
Entretien, r6glages.
Troubleshooting.
St6rungssuche.
Recherche des pannes.
Reglas de seguridad.
Norme antinfortunistiche.
Veiligheidsregels. 3
Montaje.
Montaggio.
Montering. 18
Descripci6n del funcionamiento.
Funzionamento.
Beschrijving van functies. 24
Antes del arranque.
Prima dell'avviamento.
Maatregelen v66r het starten. 33
Conducci6n.
Guida.
Rijden. 35
Mantenimiento, ajuste.
Manutenzione.
Onderhoud, afstelling.
BOsqueda de aver[as.
Ricerca guasti.
Het Iocaliseren van fouten.
44
64
Storage. Conservaci6n.
Aufbewahrung. Rismessaggio.
Remisage. Stallen. 67
We reserve the right to make changes without prior notice.
Anderungen ohne vorherige Mitteilung sind vorbehalten.
Nous nous reservons le droit d'apporter des modifications sans avis prealable.
Nos reservamos el derecho a introducir modificaciones sin previo aviso.
Ci riserviamo il diritto di modifiche o cambiamenti senza preawiso.
Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande mededeling.

1. Safety Rules
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.
(_ I. TRAINING
Read the instructions carefully. Be familiar with the controls
and the proper use of the equipment.
Never allow children or people unfamiliar with the instruc-
tions to use the lawnmower. Local regulations may restrict
the age of the operator.
Never mow while people, especially children, or pets are
nearby.
Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.
Do not carry passengers.
All drivers should seek and obtain professional and prac-
tical instruction. Such instruction should emphasize:
the need for care and concentration when working
with ride-on machines;
control of a ride-on machine sliding on a slope will
not be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground
conditions,especially slopes;
f) incorrect hitching and load distribution.
II. PREPARATION
To reduce the risk of fire - before use, when refueling and
at the end of each mowing session - inspect and remove
any debris buildup from the tractor, mower and behind al
guards.
While mowing, always wear substantial footwear and long
trousers. Do not operate the equipment when barefoot
or wearing open sandals.
Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.
WARNING - Petrol is highly flammable.
Store fuel in containers specifically designed for this
purpose.
Refuel outdoors only and do not smoke while refu-
eling.
Add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the engine
is running or when the engine is hot.
If petrol is spilled, do not attempt to start the engine
but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.
Replace all fuel tanks and container caps securely.
Replace faulty silencers.
Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.
On multi-bladed machines, take care as rotating one blade
can cause other blades to rotate.
III. OPERATION
Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.
Mow only in daylight or in good artificial light.
Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.
Do not use on slopes of more than 5 °.
Remember there is no such thing as a"safe" slope. Travel
on grass slopes requires particular care. To guard against
overturning;
do not stop or start suddenly when going up or down-
hill;
engage clutch slowly, always keep machine in gear,
especially when traveling downhill;
machine speeds should be kept low on slopes and
during tight turns;
stay alert for humps and hollows and other hidden
hazards;
never mow across the face of the slope, unless the
lawnmower is designed for this purpose.
Use care when pulling loads or using heavy equipment.
Use only approved drawbar hitch points.
Limit loads to those you can safely control.
Do not turn sharply. Use care when reversing.
Use counterweight(s) or wheel weights when sug-
gested in the instruction handbook.
Watch out for traffic when crossing or near roadways.
Stop the blades from rotating before crossing surfaces
other than grass.
When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.
Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.
Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed may
increase the hazard of personal injury.
Before leaving the operator's position:
disengage the power take-off and lower the attach-
ments;
change into neutral and set the parking brake;
stop the engine and remove the key.
Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition
key
before cleaning blockages or unclogging chute;
before checking, cleaning or working on the lawn-
mower;
after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;
if the machine starts to vibrate abnormally (check
immediately).
Disengage drive to attachments when transporting or not
in use.
3

A
Stop the engine and disengage drive to attachment
before refuelingl
before removing the grass catcherl
before making height adjustment unless adjustment
can be made from the operator's position.
Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.
IV. MAINTENANCE AND STORAGE
Keep all nuts, bolts and screws tight to be sure the equip-
ment is in safe working condition.
Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.
Allow the engine to cool before storing in any enclo-
sure.
To reduce the fire hazard, keep the engine, silencer, bat-
tery compartment and petrol storage area free of grass,
leaves, or excessive grease.
Check the grass catcher frequently for wear or dete-
rioration.
Replace worn or damaged parts for safety.
If the fuel tank has to be drained, this should be done
outdoors.
On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
When machine is to be parked, stored or left unattended,
lower the cutting means unless a positive mechanical lock
is used.
WARNING: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent accidental starting when setting
up, transporting, adjusting or making repairs.
4

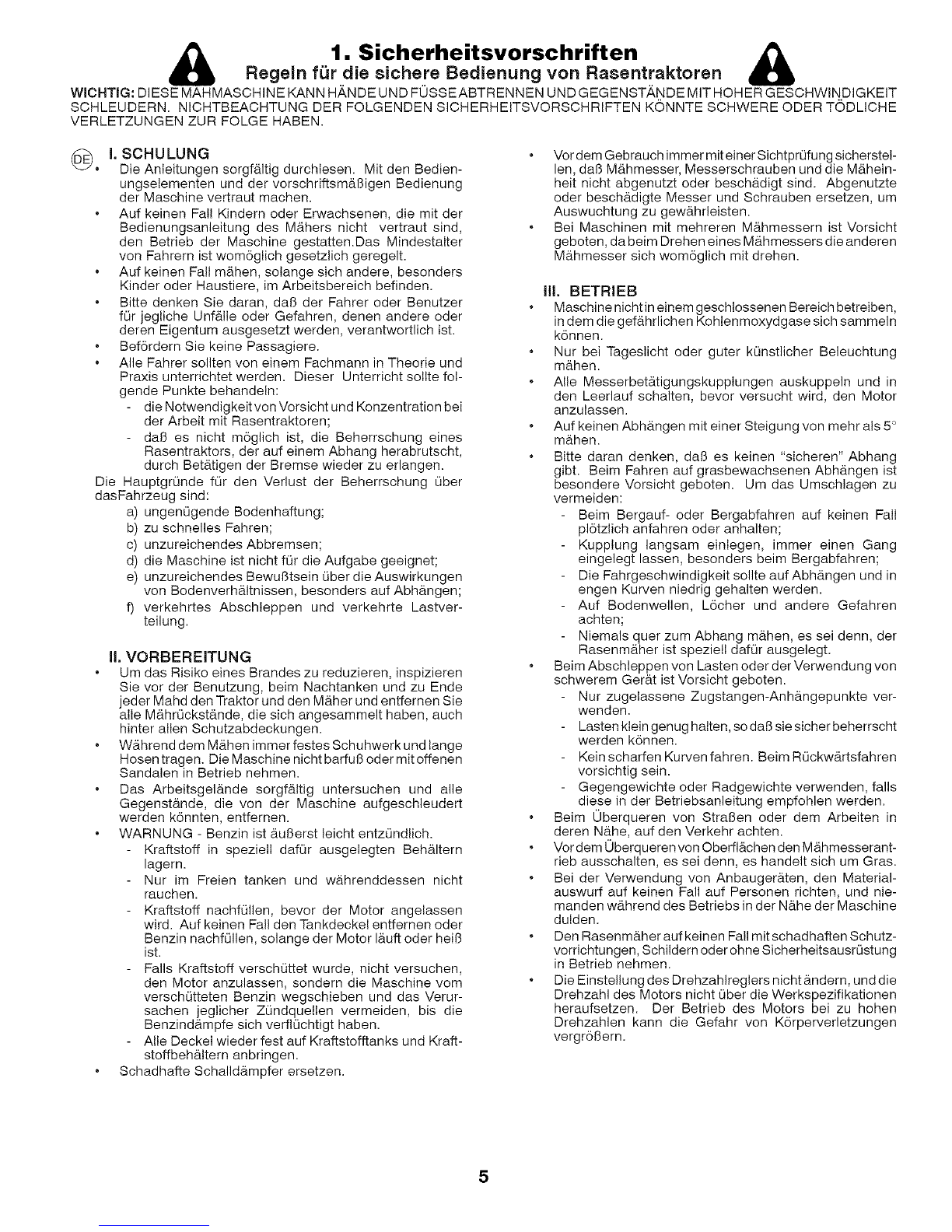

1. Sicherheitsvorschriften
Regeln f_r die sichere Bedienung yon Rasentraktoren
WICHTIG: DI ESE MAHMASCHINE KANN H,a,NDE UND FOSSEABTRENNEN UND GEGENST,ANDE MIT HOH ER GESCHWINDIGKEIT
SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KONNTE SCHWERE ODER TODLICHE
VERLETZUNGEN ZUR FOLGE HABEN.
@. I. SCHULUNG
Die Anleitungen sorgfAItig durchlesen. Mit den Bedien-
ungselementen und der vorschriftsmABigen Bedienung
der Maschine vertraut machen.
Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des MAhers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
yon Fahrem ist wom6glich gesetzlich geregelt.
Auf keinen Fall mAhen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.
Bitte denken Sie daran, dab der Fahrer oder Benutzer
for jegliche UnfAIle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.
Bef6rdern Sie keine Passagiere.
Alle Fahrer sollten yon einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte fol-
gende Punkte behandeln:
die Notwendigkeit yon Vorsicht und Konzentration bei
der Arbeit mit Rasentraktoren;
dab es nicht m6glich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch BetAtigen der Bremse wieder zu erlangen.
Die HauptgrQnde for den Verlust der Beherrschung 0ber
dasFahrzeug sind:
a) ungenQgende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht for die Aufgabe geeignet;
e) unzureichendes BewuBtsein 0ber die Auswirkungen
von BodenverhbJtnissen, besonders auf Abhb, ngen;
f) verkehrtes Abschleppen und verkehrte Lastver-
teilung.
II. VORBEREITUNG
Um das Risiko eines Brandes zu reduzieren, inspizieren
Sie vor der Benutzung, beim Nachtanken und zu Ende
jeder Mahd den Traktor und den Mb.her und entfernen Sie
alle M&hrQckst&nde, die sich angesammelt haben, auch
hinter alien Schutzabdeckungen.
W&hrend dem Mb.hen immer festes Schuhwerk und lange
Hosen tragen. Die Maschine nicht barfuB oder mit offenen
Sandalen in Betrieb nehmen.
Das Arbeitsgel&nde sorgfbJtig untersuchen und alle
Gegenst&nde, die vonder Maschine aufgeschleudert
werden k6nnten, entfemen.
WARNUNG - Benzin ist b.uBerst leicht entzQndlich.
Kraftstoff in speziell dafOr ausgelegten Beh&ltern
lagern.
Nur im Freien tanken und wb.hrenddessen nicht
rauohen.
Kraftstoff nachfQllen, bevor der Motor angelassen
wird. Auf keinen Fall den Tankdeckel entfernen oder
Benzin nachfQllen, solange der Motor I&uft oder heiB
ist.
Falls Kraftstoff verschOttet wurde, nicht versuchen,
den Motor anzulassen, sondern die Maschine vom
versch0tteten Benzin wegschieben und das Verur-
sachen jeglicher ZL_ndquellen vermeiden, bis die
Benzind&mpfe sich verfIQchtigt haben.
Alle Deckel wieder fest auf Kraftstofftanks und Kraft-
stoffbehbJtern anbringen.
Schadhafte Schalld&mpfer ersetzen.
Vor dem Gebrauch immer mit einer SichtprQfung sicherstel-
len, dab M&hmesser, Messerschrauben und die M&hein-
heit nicht abgenutzt oder beschb, digt sind. Abgenutzte
oder besch&digte Messer und Schrauben ersetzen, um
Auswuchtung zu gewb.hrleisten.
Bei Maschinen mit mehreren Mb,hmessern ist Vorsicht
geboten, da beim Drehen eines M&hmessers die anderen
Mb.hmesser sich wom6glich mit drehen.
III, BETRIEB
Maschine nicht in einem geschlossenen Bereich betreiben,
in dem die gef&hrlichen Kohlenmoxydgase sich sammeln
k6nnen.
Nur bei Tageslicht oder guter kOnstlicher Beleuchtung
mb,hen.
AIle Messerbet&tigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.
Auf keinen Abh&ngen mit einer Steigung von mehr als 5°
mb,hen.
Bitte daran denken, dab es keinen "sicheren" Abhang
gibt. Beim Fahren auf grasbewachsenen Abh&ngen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:
Beim Bergauf- oder Bergabfahren auf keinen Fall
pl6tzlich anfahren oder anhalten;
Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;
Die Fahrgeschwindigkeit sollte auf Abhb, ngen und in
engen Kurven niedrig gehalten werden.
Auf Bodenwellen, L6cher und andere Gefahren
achten;
Niemals quer zum Abhang mb,hen, es sei denn, der
Rasenm_.her ist speziell dafQr ausgelegt.
Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerb, t ist Vorsicht geboten.
Nut zugelassene Zugstangen-Anh&ngepunkte ver-
wenden.
Lasten klein genug halten, so dab sie sicher beherrscht
werden k6nnen.
Kein scharfen Kurven fahren. Beim RQckw_.rtsfahren
vorsichtig sein.
Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.
Beim Uberqueren von StraBen oder dem Arbeiten in
deren Nb,he, auf den Verkehr achten.
Vet dem 0berqueren von Oberfl&chen den M&hmesserant-
rieb ausschalten, es sei denn, es handelt sich um Gras.
Bei der Verwendung von Anbauger&ten, den Material-
auswurf auf keinen Fall auf Personen richten, und nie-
manden wb.hrend des Betriebs in der Nb.he der Maschine
dulden.
Den Rasenmb, her auf keinen Fall mit schadhaften Schutz-
vorrichtungen, Schildern oder ohne SicherheitsausrQstung
in Betrieb nehmen.
Die Einstellung des Drehzahlreglers nicht b.ndern, und die
Drehzahl des Motors nicht 0ber die Werkspezifikationen
heraufsetzen. Der Betrieb des Motors bei zu hohen
Drehzahlen kann die Gefahr von K6rperverletzungen
vergr6Bern.
5

Vor dem Verlassen der Bedienungsstation:
Die Zapfwelle abstellen und alle Anbauger&te absen-
ken.
In Leerlauf schalten und die Feststellbremse einle-
gen.
Den Motor abstellen und den ZOndschlOssel abzie-
hen.
Alle Anbauger&te-Antriebe ausschalten, den Motor abstel-
len und das (die) Z0ndkerzenkabel abziehen bzw. den
ZOndschlQssel abziehen:
vor dem Entfernen von Verstopfungen aus dem
M&hwerk oder dem Auswurf;
vor dem PrQfen, Reinigen oder Reparieren des
Rasenmb.hers;
nachdem auf ein Fremdk6rper gesto6en wurde.
Den Rasenmb, her auf Schb, den untersuchen und die
Reparaturen durchfQhren, bevor die Maschine wieder
angelassen und in Betrieb genommen wird;
falls die Maschine anfangen sollte, ungew6hnlich zu
vibrieren (sofort prOfen).
AIle Anbaugerb, te-Antriebe ausschalten, wenn die Mas-
chine transportiert oder nicht gebraucht wird.
Den Motor abstellen und den Anbaugerb.t-Antrieb aus-
stellen:
vor dem Tanken;
vor dem Entfernen der Grasfangvorrichtung;
vor der Einstellung der Schnitth6he, es sei denn
diese Einstellung kann vonder Bedienungsstation
aus vorgenommen werden.
Die Drosselklappe wb,hrend des Auslaufens des Motors
schliel3en und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mb.harbeiten
schliel_en.
IV. WARTUNG UND LAGERUNG
Darauf achten, dal_ alle Muttem, Bolzen und Schrauben
fest angezogen sind, um zu gewAhrleisten, da6 die Mas-
chine for den Betrieb sicher ist.
Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebb, ude lagern, in dem die Benzindb.mpfe ein offenes
Feuer oder einen Funken erreichen k6nnten.
Den Motor abkL_hlen lassen, bevor er in einem geschlos-
senen Raum gelagert wird.
Um die Feuergefahr herabzusetzen, den Motor, den Schall-
d&mpfer, den Batteriekasten und das Kraftstofflager von
Gras, Laub und 0berm&13igem Schmierfett freihalten.
Den Grasf&nger hb.ufig auf Abnutzung oder Verschlei6
pr0fen.
Abgenutzte oder besch&digte Teile zur Sicherheit immer
sofort ersetzen.
Falls der Kraftstofftank entleert werden mu6, sollte dies
im Freien getan werden.
Bei Maschinen mit mehreren Mb,hmessern ist Vorsicht
geboten, da beim Drehen eines Mb, hmessers die anderen
M&hmesser sich wom6glich mit drehen.
Falls die Maschine geparkt, gelagert oder unbeaufsichtigt
zurQckgelassen werden soil, das M&hwerk absenken,
es sei denn, es wird eine verl&l_liche, mechanische Ver-
i_ riegelung verwendet.
WARNUNG: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme yon Reparaturen
immer das Z0ndkerzenkabel abziehen und so an-
bringen, dab es nicht mit der Z_ndkerze in Kontakt
kommen kann, um das unbeabsichtigte Anspringen
des Motors zu verhindern.
6

1. Rbgles de S curit &
Conseils pour rutilisation en toute s_curit_ des tracteurs de pelouse
ATTENTION: CE TRACTEU, R DE PELOUSE EST CAPABLE D'AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.
LINOBSERVATION DES REGLES DE SECURITE CI-DESSOUS PEUT ETRE LA CAUSE DE BLESSURES SERIEUSES VOIRE
MORTELLES.
(_ I. PRE_CAUTIONS D'UTILISATION
Lisez toutes les instructions soigneusement. Familiarisez
vous avec les commandes pour appprendre & utiliser
efficacement cette machine.
Ne jamais autoriser les enfants ou les personnes qui
n'auraient pas lu ce manuel d'utilisation & utiliser ce
tracteur de pelouse. La r6glementation locale peut de
plus interdire I'utilisation de telle machine au-dessous
d'un certain &ge.
Ne jamais tondre & proximite de personnes, d'enfants ou
d'animaux.
Ne pas oublier que tout utilisateur ou proprietaire d'un
tracteur de pelouse est responsable des accidents ou
dommages causes 9,une personne ou a ses biens.
Ne transportez pas de passagers.
Tousles utilisateurs doivent rechercher et obtenir une
formation personnelle serieuse et pratique qui devra
insister :
sur la necessite absolue d'6tre attentif et concentr6
Iorsqu'on utilise un tracteur de pelouse,
lefait qu'un tracteur de pelouse glissant sur une pente
ne pourra pas &tre arr&t6 en appuyant simplement
sur la p6dale de frein.
Les raisons principales de cette perte de contr61e sont :
a) I'adh@ence insuffisante des pneus,
b) une conduite trop rapide,
c) un freinage insuffisant,
d) un tracteur de pelouse inadapt6e aux conditions
d'utilisation,
e) une mauvaise appreciation des contraintes resultant
de la nature du terrain &entretenir et, tout particuliere-
ment de la presence de pentes sur ce terrain,
f) I'attelage incorrect d'une remorque et la mauvaise
repartition des masses.
Jl. PREPARATION
Pour reduire le risque d'incendie- avant I'usage, Iorsque
vous faites le plein et chaque fois que vous cessez de
tondre - inspectez le tracteur et eliminez tousles debris
accumul6s sur le tracteur, la tondeuse et derri6re les
protections.
Pendant la tonte, ne porter que des chaussures solides
et des pantalons longs. Ne jamais tondre pieds nus ou
chausse de sandales.
Contr61ez systematiquement et soigneusement 1'6tat de la
surface 9`tondre et retirer tousles objets susceptibles de
devenir des projectiles Iors du passage de la machine.
ATTENTION - Le carburant est tres inflammable.
Pour transporter ou stocker le carburant, n'utiliser
exclusivement que des recipients congus et approuves
pour ces usages.
Toujours remplir le reservoir de carburant 9` I'air libre
et ne pas fumer pendant le remplissage.
Remplir le reservoir de carburant avant de d6marrer
le moteur. Ne jamais retirer le bouchon du r6servoir
et ne jamais rajouter de carburant tant que le moteur
est en foctionnement ou qu'il est encore chaud.
Si du carburant a ete renvers6, ne pas tenter de de-
marrer le tracteur, mais le pousser hors de la zone
oQ le carburant a ete renvers& et eviter de creer une
quelconque source de chaleur avant que les vapeurs
de carburant ne se soient dissipees.
Refermer avec pr6cautions les bouchons des r6ser-
voirs ou des recipients contenant du carburant pour
garantir la securite.
Remplacer les pots d'6chappement d6fectueux.
Avant d'utiliser un tracteur de pelouse, toujours v6rifier
que les lames, les boulons de lame et le carter de coupe
ne sont pas us6s ou endommages. Toujours remplacer
les lames et les boulons simultan6ment de fagon 9,eviter
tout probleme d'equilibrage.
Sur les tracteurs de pelouse multi-lames, ne pas oublier
que la rotation d'une lame peut entraTner celle des au-
tres.
III. UTILISATION
Nejamais d6marrer un moteur 9`l'interieur dans un espace
confine ot_ des emanations dangereuses de monoxyde
de carbone pourraient s'accumulees.
Tondre uniquement 9` la lumi6re du jour ou avec une
bonne lumi6re artificielle.
Avant de tenter de d6marrer le moteur, s'assurer que les
lames sont debrayees et que la boTte de vitesses est au
point mort.
Ne jamais utiliser un tracteur de pelouse sur des pentes
sup6rieures 9`5 °.
Se souvenir qu'il n'existe pas de pente ,_sOre,_. Conduire
sur des pentes herbeuses demande une attention particu-
li6re. Afin d'6viter tout risque de retournement du tracteur,
appliquer avec soin les consignes suivantes :
ne pas s'arr&ter ou d6marrer brusquement dans une
pente,
embrayer doucement et ne jamais arr&ter le tracteur
de pelouse dans une pente, et plus particuli6rement
dans le sens de la descente.
conduire toujours lentement dans les pentes, tout
comme dans les virages serres,
faire attention aux irr6gularit6s du terrain,
ne jamais tondre en travers d'une pente, 9`moins que
le tracteur de pelouse n'ait ete sp&cialement congu
9` cet effet.
Faire attention Iors de la traction de charges ou Iors de
I'utilisation d'equipements Iourds.
N'utiliser que des points d'attelage approuves.
Limiter les charges 9` celles qu'il est possible de
contr61er avec securit6.
Ne pas tourner trop brusquement. Rester tr&s prudent
Iors des conduites en marche arriere.
Utiliser les masses de roues ou les contrepoids
Iorsqu'ils sont conseilles dans ce manuel
d'utilisation.
Faire attention 9` la circulation Iorsque I'on dolt utiliser le
tracteur pr6s d'une route ou Iorsqu'on dolt traverser une
route.
Toujours stopper la rotation des lames Iorsqu'on dolt
traverser une surface autre que du gazon.
Lors de I'utilisation d'accessoires, ne jamais les utiliser
ou les deposer 9` proximite de quelqu'un.
Ne jamais utiliser le tracteur 9` gazon avec un d6flecteur
ou protecteur defectueux, ou sans les dispositifs de
protection en place.
Conserver le r6gime de rotation du moteur et ne jamais
le faire fonctionner au dessus de son r&gime nominal car
cela peut &tre dangereux.
Avant de quitter le siege :
debrayer les lames et abaisser le carter de coupe,
mettre le levier de vitesse au point mort et enclencher
le frein de parking,
arr&ter le moteur et retirer les cl&s,
7

D6brayer les lames, arr&ter le moteur, et debrancher le
(s) fil (s) de (s) bougie (s) d'allumage ou retirer la clef de
contact :
avant de retirer I'insert broyeur ou avant de retirer la
goulotte d'ejection pour la nettoyer.
avant de contr61er, nettoyer ou travailler sur le carter
de coupe,
avant de retirer un objet coince dans le tracteur de
pelouse. Dans ce cas inspecter aussit6t la machine
pour s'assurer qu'elle n'est pas endommag6e et, si
necessaire, faire ou faire faire imperativement les
reparations avant de la remettre en marche et de la
faire fonctionner & nouveau.
si la machine commence b.vibrer anormalement. Dans
ce cas verifier immediatement le carter de coupe.
.D,6brayer systematiquement les lames quand le tracteur
nest pas utilise ou quand il dolt &tre transportS.
Debrayer les lames puis arr&ter le moteur :
avant de faire le plein d'essence,
avant d'enlever le collecteur,
avant de regler la hauteur de coupe a moins que ce
reglage ne puisse s'effectuer du poste de conduite.
Lorsque la tonte est terminee, reduire les gaz avant de
couper le moteur et, si le tracteur de pelouse est 6quip6e
d'un robinet d'arr&t du carburant, fermer celui-ci.
iV. ENTRETIEN ET ENTREPOSAGE
S'assurer que tous les ecrous, boulons et vis sont bien
serres pour &tre certain que 1'6quipement est pr&t b.
fonctionner de nouveau, dans de bonnes conditions.
Ne jamais entreposer letracteur de pelouse avec du car-
burant dans le reservoir, dans un b&timent o5 les vapeurs
pourraient s'enflammer au contact d'une flamme ou d'une
etincelle de I'allumage.
Attendre le refroidissement du moteur avant d'entreposer
la tondeuse autoportee dans un espace ferme.
Pour supprimer les risques d'incendie s'assurer que le
moteur, le pot d'echappement, le Iogement de la batterie
et du reservoir de carburant ne sont pas encrasses par
de I'herbe, des feuilles ou des surplus de graisse.
Verifier souvent le bac ou le collecteur pour vous assurer
qu'il est propre et qu'il n'est pas endommag6.
Pour plus de s6curite, remplacer systematiquement les
pi&ces usees ou d6terior6es.
Si le r6servoir de carburant dolt _tre vidange, proceder
b,cette op@ation a I'ext@ieur.
Sur lestracteur de pelouse multi-lames, ne pas oublier que
la rotation d'une lame peut entraTner celle des autres.
Quand le tracteur de pe!ouse est gare, entrepose ou tout
simplement inutilise, r6gler la hauteur de coupe dans sa
position la plus basse.
_1, ATTENTION: d6brancher le fil de la bou-
Toujours
gie d'allumage et le placer de tells sorte qu'il lie
puisae, ell aucull cas, slitter ell colltact avec la
bougie afill de pr6venir lea demarragea accidell-
tels, lots du montage, du transport, des r_glages
ou des reparations.
8

1. Reglas De Seguridad &
Pr_cticas de Operaci6n Seguras para las Segadoras Conducibles
IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO
SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
@I. INSTRUCCI6N
Lea todas las instrucciones cuidadosamente. Famil-
iaricese completamente con los controles y con el uso
adecuado el equipo
Nunca permita que los ni_os o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restri_ir la edad del operador.
AsegOrese que el Area este despejada de personas antes
de segar, especialmente de ni_os o animales dom6sti-
COS,
El operador o el usuario es el responsable por accidentes
o dar_os ocurridos a otras personas o a su propiedad.
No Ilevar pasajeros.
Todos los conductores deben tratar de obtener instruc-
clones profesionales y practicas. Estas instrucciones
deberAn acentuar:
la necesidad de tener cuidado y de concentrase
cuando este operando las segadoras conduciables;
el control de una maquina conducible cuando este
deslizando sobre una pendiente no serA recobrado
con la aplicaci6n del freno.
Las razones principales de la p@dida de control son:
a) apret6n insuficiente del volante;
b) conducimiento demasiado rApido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el tra-
bajo;
e) falta de conciencia de las condiciones del terreno,
especialmente de las pendientes;
f) distribuci6n incorrecta del enganchado y de la
carga.
Jl. PREPARACl6N
Para minimizar el riesgo de incendio, antes de usar, al
recargar de combustible y al final de cada sesi6n de
corte de c_sped, inspeccione y quite cualesquiera res-
tos y escombros que se hayan acumulado en el tractor,
la cortadora de cesped y la parte de atras de todas las
cubiertas de protecci6n.
Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.
Inspeccione cuidadosamente el Area en donde se va a
utilizar el equipo y remueva los obstAculos que puedan
ser lanzados por la maquina.
ADVERTENCIA - los combustibles son muy inflam-
ables.
AImacene el combustible en envases especialmente
diser_ados para este prop6sito.
Agregue combustible a la mAquina afuera y no fume
cuando este agregando combustible.
Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del dep6sito de gasolina o
agregue combustible con el motor fusionando o cu-
ando el motor este caliente.
Si derrama combustible, no intente arrancar el motor
pero mueva la maquina lejos del Area de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.
Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.
Reemplace los silenciadores defectuosos.
Antes de usarlo, siempre inspeccione visualmente para ver
que las cuchillas, los pernos de las cuchillas y el conjunto
cortador no esten gastados o dar_ados. Reemplace las
cuchillas y los pernos gastados o dafiados de dos en dos
para mantener el equilibro.
En maquinas de mas de una cuchilla, tenga cuidado
puesto que la rotaci6n de una cuchilla puede causar la
rotaci6n de otras cuchillas.
ill, OPERACI6N
Nunca haga funcionar la maquina dentro de un Area
cerrada donde gases peligrosos de 6xido de carbono
pueden acumularse.
Siegue solamente con luz de dia o con una buena luz
artificial.
Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posici6n de neutro.
Nunca utilice en pendientes de mAs de 5°.
Acu6rdese que no hay pendiente segura. Hay que
tener mucho cuidado cuando se quiere desplazar sobre
pendientes de c6sped. Para protejerse contra vuelco;
evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;
enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;
las velocidades de la maquina deben ser mantenidas
bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.
fijese si hay agujeros, surcos o otros peligros escon-
didos;
nunca siegue al trav6s de la cara de la pendiente,
a menos que la segadora este disefiada para este
prop6sito.
Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.
Use solamente puntos de enganche de la barra de
tracci6n.
Limite carga a esos que pueda controlar con segu-
ridad.
No haga vuelta rapidas. Tenga cuidado cuando vaya
marcha atras.
Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.
Tenga un cuidado extra cuando atraviese o se acerque
de carreteras.
Pare la rotaci6n de las cuchillas cuando ataviase super-
ficies otras que c6sped.
Cuando use cualquier accesorio, nunca directa la des-
carga de materiales hacia personas que est6n cerca y
no permita que nadie cerca de la maquina cuando esta
funcionando.
Nunca use la maquina sin la protecci6n contra la descarga
en su sitio
Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.
9

Antes de dejar la posici6n del operador:
desenganche la fuerza motriz y baje los accesorios;
cambieaneutroyengancheelfrenodeestacionamiento;
pare el motor y remueva la Ilave.
Desenganche la transmisi6n a los accesorios, pare el mo-
tor, y desconecte el (los) cable (s) de la bujia o remueva
la Ilave de ignici6n
antes de limpiar bloqueos o desatrancar del con-
ducto;
antes de inspeccionar, limpiar o trabajar sobre la
segadora;
despues de golpear un objeto extrafio. Inspeccione
la segadora cuidadosamente, para verificar si hay
dar_os y haga reparaciones antes de volver a arrancar
y a operar el equipo;
si la maquina empieza a vibrar anormalmente (ver-
ifiquela inmediatamente).
Desenganche la transmisi6n a los accesorios cuando
haga el transporte o cuando no este en uso.
Pare el motor y desenganche la transmisi6n a los ac-
cesorios
antes de agregar combustible;
antes de quitar el recogedor del c6sped;
antes de haces ajustes de altura a menos que los
ajustes pueden ser hechos de la posici6n del operador.
Reduzca los ajustes de la aceleraci6n durante el tiempo
que el motor se apague, si el motor viene disefiado con
una vb_lvula de apagado, sierre el combustible cuando
halla terminado de segar.
iV. MANTENIMIENTO Y ALMACENAMIENTO
Guarde todos las tuercas, los pernos y los tornillos apre-
tados para asegurarse que el equipo esta en condiciones
de buena operaci6n.
Nunca guarde la mb_quina con combustible en el estanque
de combustible dentro de un edificio en donde hay fuentes
de ignici6n presente.
Permita que ese enfrie el motor antes de guardarlo en
algOn lugar cerrado.
Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la bateria limpios de
cesped, hojas, y de demasiado grasa.
Verifique frecuentemente el recogedor del c6sped para
ver si hay uso o deterioraci6n.
Para la seguridad reemplace las partes que est6n usadas
o dafiadas.
Si el tanque del combustible debe ser vaciado h_.galo
afuera.
En maquinas de m_ts de una cuchilla, tenga cuidado
puesto que la rotaci6n de una cuchilla puede causar la
rotaci6n de otras cuchillas.
Cuando la maquina debe ser estacionada, almacenada o
cuando debe ser dejadadesatendida, baje elconjunto cor-
tador a menos que una serradora mecanica es usada.
_1= ADVE RTE NCIA: Siempre desconecte el alarnbre de la
bujia y p6ngalo donde no pueda entrar en contacto
con la bujia, para evitar el arranque pot accidente,
durante la preparaci6n, el transporte, el ajuste o
cuando se hacen reparaciones,
10

1. Norme Antinfortunistiche &
Regole dJsicurezza per trattorini da prato
ATTENZlONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI EA SCAGLIARE
OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI
GRAVI E PERSINO IL DECESSO DELLA VITTIMA.
©
Cause
J. ADDESTRAMENTO ALEUSO
Studiare attentamente le istruzioni. Acquisire dimesti-
chezza con icomandi e conoscere a fondo I'uso corretto
dell'equipaggiamento.
Non consentire mai Fuse dei trattorini tosaerba ai bam-
bini ne agli adulti che non abbiano dimestichezza con le
istruzioni sull'uso. Le normative Iocali possono stabilire
I'etb,minima per operate i trattorini tosaerba.
Non operate mai con i tosaerba incase vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.
Tenere presente che in caso di incidenti, rischi o pericoli
provocati a persone oa beni, la responsabilit& dell'operato
ricade sull'operatore, od utilizzatore.
Non trasporta passeggeri.
Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:
la necessit_t di prestare la massima attenzione e di
prendere le necessarie cautele durante Fuse dei trat-
torini tosaerba;
che se il trattorino scivola su un pendio, non se ne
pu6 riottenere il controllo premendo ifreni.
principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocit& di guida troppo elevata;
c) freni inadeguati;
d) macchinario di ripe non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni
del terreno, specialmente dei pendii;
f) traino o distribuzione del carico impropri
Jl. PREPARAZIONE
Per ridurre il rischio di incendio - prima dell'use mentre si
fail carico del carburante e alia fine di ogni operazione di
taglio -ispezionare e togliere qualsiasi accumulo di sporco
dal trattore, dal rasaerba e dietro a tutte le protezioni.
Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.
Controllare scrupolosamente I'area in cui verrb, utilizzato
I'equipaggiamento e togliere tutti gli oggetti che potreb-
bero venire scagliati dal macchinario.
PERICOLO - La benzina & infiammabilissima.
Conservare il carburante in contenitori appositi.
Fare rifornimento soltanto all'aperto. E'vietato fumare
durante il rifomimento.
Fare rifornimento prima di avviare ilmotore. Non svitare
mai il tappo del serbatoio, n6 fare rifornimento con il
motore acceso o caldo.
Incase di fuoriuscita di benzina, non mettere in mote
ilmotore. Spostare I'equipaggiamento dall'aerea in cui
si 6verificata la fuoriuscita del carburante ed evitare di
provocare qualsiasi tipo di accensione fino a quando
ivapori non si siano dissipati.
Reinserire e serrate bene iltappo del serbatoio e del
contenitore.
Sostituire le marmitte che non funzionino bene.
Prima di iniziare illavoro ispezionarevisualmente le lame,
ibulloni delle lame eil gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso
di lame e bulloni danneggiati od usurati, installate un
nuovo set completo in mode che il macchinario rimanga
bilanciato.
In case di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si pu6
provocare la rotazione delle altre.
ill. FUNZIONAMENTO
Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma le-
tale.
Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.
Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.
Non impiegare questo macchinario su terreni con una
pendenza di oltre 5°.
Tenere presente che non esistono pendii "sicuri". Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:
evitare di fermarsi o mettersi in marcia improvvisa-
mente in salita o in discesa;
innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;
procedere a bassa velocitLt sui pendii e nelle curve
strette;
fare attenzione a dossi, buche o ad altri pericoli nas-
costi;
non tagliare I'erba in diagonale sui pendii a meno che
non si disponga di un trattorino tosaerba realizzato
appositamente allo scopo.
Prestare particolare attenzione quando si trainano
oggetti pesanti o quando si utilizza dell'equipaggiamento
pesante.
Usare soltanto i punti approvati di traino nelle barre
di trazione.
Limitarsi ai carichi che si & in grade di controJlare con
sicurezza.
Non sterzare bruscamente. Prestare particolare at-
tenzione durante la retromarcia.
Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d'uso.
Fare attenzione al traffico quando si lavora in prossimit&
di strade e quando le si deve attraversare.
Attivare il dispositivo di bloccaggio delle lame per inter-
romperne la rotazione prima di attraversare superfici non
erbose.
Durante Fuse di qualsiasi accessorio non dirigere mai Io
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.
Non usare mai itrattorini tosaerba con protezioni o schermi
difettosi oppure non installati.
Non modificare le impostazioni del regolatore del motore
n6 far operare il motore a velocit& eccessive. Le velocit&
eccessive possono aumentare il pericolo di infortuni.
Prima di lasciare il posto di guida, o dell'operatore:
disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;
portare la leva sulla posizione di folle ed innestare il
freno di parcheggio;
spegnere il motore e togliere le chiavi.
11

Disinnestare la trasmissione del mote agli accessori,
spegnere il motore e scollegare i fili delle candele op-
pure togliere la chiavetta di accensione:
prima di pulire eventuali intasamenti e prima di stasare
Io scivolo;
prima di interventi o controlli sul tosaerba e prima
delle operazioni di pulizia;
dope aver colpito un oggetto estraneo. Controllare che
il tosaerba non sia state danneggiato ed effettuare
le riparazioni del case prima di riavviare e mettere in
funzione I'equipaggiamento;
se il tosaerba, o trattorino, vibra in mode anomalo (in
qual case eseguire immediatamente dei controlli).
Disinnestare la trasmissione del mote agli accessori
durante il trasporto del macchinario oppure quando non
& in use.
Spegnere il motore e disinnestare la motorizzazione degli
accessori nei seguenti cask
prima di fare rifornimento;
prima di smontare il contenitore dell'erba tagliata;
prima di regolare I'altezza, a meno che le rego-
lazioni non possano essere eseguite dal posto
dell'operatore.
Ridurre la velocita, con la leva dell'acceleratore, per ral-
lentare il motore prima dello spegnimento. Se il motore
provvisto di valvola di arresto, chiudere I'alimentazione
del carburante alia fine del lavoro.
IV. MANUTENZIONE E PERIODI DI INATTIVITA'
Verificare ohe tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che I'equipaggiamento sia in
buone condizioni operative.
Non lasciare mai I'equipaggiamento, con benzina nel ser-
batoio, in Iocali chiusi dove ivapori possano raggiungere
fiamme libere o scintille.
Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.
Per ridurre i pericoli d'incendio assicurarsi che il motore,
la marmitta, il vane batteria e la zona di stoccaggio ben-
zina siano liberi da erba, foglie o quantitY, eccessive di
grasso.
Controllare spesso il raccoglitore delrerba tagliata per indi-
viduare eventuali segni di usura o di danneggiamento.
Per maggiore siourezza, sostituire le parti usurate o dan-
neggiate.
II serbatoio del carburante va vuotato all'aperto, qualora
necessario.
In case di macchinario a lame multiple prestare la mas-
sima attenzione quando si ruota una lama in quanto ci6
pu6 provocare la rotazione delle altre.
Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare I'apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.
_i PERICOLO: scollegare sernpre eandele, e
ifili delle
collocarli dove non possano venire in contatto con
lecandele per non provocare aeceneioni inavvertite,
durante I'allestimento, iltraeporto, la regolazione o
la riparazione dei toeaerba o dei trattorini.
12

1. Veiligheidsregels &
Veilige bedieningsmethoden voor zittrekkers
BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET
OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.
I. TRAINING
Lees de instructies aandachtig. Zorg dat uvertrouwd bent
met de bedieningselementen en het juiste gebruik van
de machine.
Laat kinderen of mensen die niet bekend zijn met de in-
structies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke veerschriften een beperking stellen aan
de leeftijd van de bestuurder.
Maai neoit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.
Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risice's die andere mensen of hun
eigendommen kunnen overkomen.
Geen passagiers verveeren.
Alle bestuurders dienen vakkundige instructies te ontvan-
gen. Bij dergelijke instructies dient de nadruk te worden
gelegd op:
- de noedzaak voor aandacht en concentratie bij het
werken met zittrekkers;
-een zittrekker die op een helling wegglijdt, kan niet ender
controle worden gehouden door te remmen.
De heofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) entoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,
veoral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van
de lading.
II, VOORBEREIDING
Inspecteer om brandgevaar tevoorkomen, of er afvaloph-
opingen zijn bij de tractor, de maaier en achter alle beveil-
igingen en verwijder die- voor het gebruik, als u brandstof
tankt en aan het einde van iedere maaisessie.
Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of terwijl
u open sandalen draagt.
Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine
kunnen worden weggeslingerd.
WAARSCHUWING - Benzine is licht ontvlambaar.
Bewaar brandstof in blikken die speciaal voor dat doel
zijn bestemd.
Tank alleen buiten en rook niet tijdens het tanken.
Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.
AIs benzine is gemorst, probeer de motor dan niet te
starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen ont-
stekingsbron teweeg brengttotdat de benzinedampen
zijn verdreven.
- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.
Vervang defecte geluiddempers.
Inspecteer v66r het gebruik altijd of de messen, mes-
bouten en maai-inrichting niet versleten of beschadigd
zijn. Vervang versleten of beschadigde messen en bouten
in sets om het evenwicht in stand te houden.
Op machines met meerdere messen dient u eraan te
denken dat het draaien van een mes andere messen kan
doen draaien.
Ill. BEDIENING
Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen verza-
melen.
Maai alleen bij daglicht of goed kunstlicht.
Voordat u de motor gaat starten, moet u alle meshulp-
stukkoppelingen uitschakelen en naar de vrijloop schake-
len.
Gebruik de trekker niet op hellingen van meer dan 5 °.
Denk eraan dater geen "veilige" hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig
te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:
stop en start niet plotseling bij het op- of afrijden van
een helling.
schakel de koppeling langzaam in, houd de machine
altijd in de versnelling, vooral bij het afrijden van een
heuvell
de snelheid van de machine dient op hellingen en in
scherpe bochten laag te worden gehouden;
kijk uit veer bulten en kuilen en andere verborgen
gevaren;
maai nooit dwars op de helling tenzij de maaier voor
dit doel is ontworpen.
Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.
Gebruik alleen goedgekeurde aanhaakpunten voor
een trekstang.
Beperk de lading tot hetgeen u veilig kunt hanteren.
Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.
Gebruik contragewicht(en) of wielgewichten wanneer
dat in de handleiding wordt aangeraden.
Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.
Stop de messen voordat u andere oppervlakken dan gras
oversteekt.
Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.
Gebruik de maaimachine nooit met defecte bescherm-
kappen en schermen of zonder beveiligingsinrichtingen
op hun plaats.
Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. AIs de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.
Voordat u de bestuurdersstoel verlaat:
de aftakas uitschakelen en de hulpstukken neerla-
ten;
naar de vrijloop schakelen en de parkeerrem inschake-
lenl
de motor stoppen en de sleutel verwijderen.
13

Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,
voordat u opgehoopt materiaal weghaait of een ver-
stopte afvoer leeg maakt;
voordat ude maaimachine controleert, schoonmaakt
of eraan werkt;
nadat u een ongewenst voorwerp heeft geraakt. In-
specteer de maaimachine op schade en veer repara-
ties uit voordat u de machine weer start en gebruikt;
als de machine abnormaal begint te trillen (onmid-
dellijk controleren).
vor dem Entfernen von Verstopfungen aus dem M&h-
werk oder dem Auswurf;
Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.
Stop de motoren schakel deaandrijving naar het hulpstuk uit,
voordat u tankt;
voerdat u de opvangzak verwijdert;
voordat u de hoogte verstelt tenzij de hoogte vanuit
de bestuurdersplaats kan worden ingesteld.
Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, meet u de brand-
stoftoevoer aan bet einde van her maaien afsluiten.
iV. ONDERHOUD EN OPSLAG
Houd alle moeren, bouten en schroeven goed vastge-
draaid zodat uer zeker van kunt zijn dat de machine in
een veilige bedrijfsstaat verkeert.
Sla de machine nooit in een gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine
in de tank bevindt.
Laat de motor afkoelen voordat u hem in een besloten
ruimte epbergt.
Beperk brandgevaar: houd de motor, geluiddemper, ac-
curuimte en benzine-epslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.
Controleer de opvangzak vaak op slijtage of verwering.
Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.
AIs de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.
Op machines met meerdere messen dient u eraan te
denken dat het draaien van &en mes andere messen kan
doen draaien.
Wanneer de machine moet worden geparkeerd, opgesia-
gen of alleen moet worden gelaten, moet de maai-inrichting
neergeiaten worden tenzij een mechanische vergrendeling
wordt gebruikt.
WAARSCHUWING: Maak de bougiekabel altijd los,
plaats hem waar hij de bougie niet kan taken teneinde
onverhoeds starten te voorkomen tijdene bet opetel-
len, vervoeren, afetellen of uitvoeren van reparatiee.
MADE IN U.S.A.
ORANGEBURG, SO 29116
200S
hp/kw*
EN836:1997/A2
EMC 2004/108/EC
leO 3744 98/37/E0
leO 11094 2002/44/E0
Vibration L_rrnpegel
Vibration Vibratie
Vibraci6n Vibrazioni
Vibrering Vibration
Vibrasjon T_irin&
m/s2 02663
*As rated by the engine manufacturer
25328
17,5/13
0-6,7
107
38-102
18O
LpA < 90 dBa
LwA < 100 dBa
EN 1033
A(8) _<2.5
EN 1032
A(8) < 0.5
14

These symbols may appear on your machine or in the literature supplied with the product, Learn and understand their meaning,
(_Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgeh_.ndigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
(_Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez & comprendre la significa-
tion de ces symboles.
Estos simbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
slgnificados.
(_Simboli utilizzati di nella documentazione fornita unitamente al E' bene il
sull'apparato taglio 0prodotto. importante conoscerne
slgnificato.
(_) Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
L
REVERSE NEUTRAL HIGH
ROCKWARTSFAHRT LEERLAUF HOCH LOW
MARCHE ARRIERE POSITION NEUTRE HAUT NIEDRIG
MARCHA ATRAS PUNTO NEUTRO ALTO RAS
RETROMARCIA FOLLA AUMENTARE BAJO
DIMINUIRE
ACHTERUIT-RIJDEN NEUTRAALSTAND HOOG LAAG
0
ENGINE OFF ROS ON
MOTOR AUS ROS AN
MOTEUR ARRETE
MOTOR APAGADO
MOTORE SPENTO
MOTOR UIT
FAST SLOW LIGHTS ON IGNITION
SCHNELLFAHRT LANGSAMFAHRT LICHT AN ZUNDUNG
VITESSE RAPIDE VITESSE LENTE PHARES ALLUMES ALLUMAGE
MARCHA RAPIDA MARCHA LENTA LUCES ENCENDIDAS IGNIClON
AVANZAMENTO VELOCE AVANZAMENTO LENTO LUCl ACCESE AVVIAMENTO
VELOCE LANGZAAM RIJDEN LICHTEN AAN ONTSTEKING
I\1
G
ENGINE ON ENGINE START
MOTOR L_,UFT ANLASSEN DES MOTORS
ROS ON MOTEUR EN MARCHE DEMARRAGE DU MOTEUR
ROS ON MOTOR ENCENDIDO ARRANQUE DEL MOTOR
ROS ON MOTORE ACCESO AVVIAMENTO DEL MOTORE
ROS ON MOTOR AAN HET STARTEN VAN DE MOTOR
CHOKE
STARTKLAPPE
STARTER
ESTRANGULAClON
STARTER
CHOKE
ATTACHMENT
CLUTCH ENGAGED
ANBAUGERATE-KUPPLUNG
EINGEKUPPELT
LAMESEMBRAYEES
EMBRAGUE DELACCESORIO
ENGANCHADO
FRIZIONE ACCESSORIE
INNESTATA
KOPPELING HULPSTUK
INGESCHAKELD
FUEL
KRAFTSTOFF
CARBURANT
COMBUSTIBLE
CARBURANTE
BRANDSTOF
OIL PRESSURE BATTERY
OLDRUCK BATTERIE
PRESSION D'HUILE BATTERIE
PRESION DEL ACEITE BATERiA
PRESSIONE DELL'OLIO RATTERIA
OLIEDRUK ACCU
CAUTION
VORSICHT
DANGER
PRECAUClON
ATTENZIONE
OPGELET
ATTACHMENT
CLUTCH DISENGAGED
ANBAUG ER_.TE-KUPPLU NG
AUSGEKUPPELT
LAMES DEBRAYEES
EMRRAGUE DEL ACCESORIO
DESENGANCHDO
FRIZIONE ACCESSORI
DISINNESTATA
KOPPELING HULPSTUK
UITGESCHAKELD
PARKING BRAKE UNLOCKED PARKING BRAKE LOCKED
FESTSTELLRREMSE ENTRIEGELT FESTSTELLBREMSE VERRIEGELT
FREIN DE PARKING DEVERROUILLE FREIN DE PARKING VERROUILLE
FRENO DE ESTACIONAMIENTO ABIERTO FRENO DE ESTAClONAMIENTO
FRENO DI PARCHEGGIO DISINNESTATO CERRADO
PARKEERREM GEDERLOKKEERD FRENO DIPARCHEGGIOINNESTATO
PARKEERREM GEBLOKKEERD
t
REVERSE FORWARD MOWER HEIGHT
R0CKWARTSFAHRT VORW.&-RTSGANG M.&HWERKH(3HE
MARCHE ARRI#RE MARCHE AVANT HAUTEUR DE COUPE
MARCHA ATR,'_S MARCHA HAClA ALTURA DE LA SEGADORA
RETROMARCIA DELANTE MARCIA ALTEZZA APPARATO
ACHTERUIT-RIJDEN VOORUIT FALClANTE
MAAIHOOGTE
BEWARE OF KEEP BYSTANDERS AWAY
THROWN OBJECTS ZUSCHAUER FERNHALTEN
VORSICHT, HOCHGESCHLEUDERT TENIR LES PASSANTS A DISTANCE
GEGENST_,NDE GU_{,RDESE LEJOS DE GENTE
ATTENTION AUX PROJECTILES TENERE LONTANI IPASSANTI
CUIDADO CON OMSTANDERS UIT DE
OBJETOS LANZADOS RUURT HOUDEN
ATTENZIONE AGLI OGGETTI
SCAGUATI
LET OP WEGGESLINGERDE
VOORWERPEN
&
WARNING
WARNUNG
ATTENTION
ADVERTENClA
PERICOLO
WAARSCHUWING
HOT SURFACES
HEISSE OBERFL_.CHEN
SURFACES CHAUDES
SUPERFICIES MUY CALIENTES
SUPERFIClE ROVENTE
HETE OPPERVLAKKEN
DRAWBAR LOADING
ANH_,NGESCHIENENLAST
CHARGEMENT DE LA BARRE DE TRACTION
CARGA DE LA BARRA DE ENGANCHE
CARICO DI TRAZlONE DELLA BARRA
BELASTING OP TREKHAAK
BRAKE/CLUTCH PEDAL
BREMS /KUPPLUNGSPEDAL
PEDALE DE FREIN /D'EMBRAYAGE
PEDAL DE FRENO /DE EMBRAGUE
PEDALE FRENO/FRIZIONE
REM /KOPPELINGSPEDAAL
SOUND POWER LEVEL
GERAUSCHPEGEL
NIVEAU DE PUISSANCE ACCOUSTIGUE
NIVEL DE LA POTENCIA ACOSTICA
LIVELLO DELLA POTENZA SONORA
GELUIDSNIVEAU
15

(_These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
(_ Diese Symbole finden Sie auf Ihrer Maschine oder in Untedagen, die mit dem Produkt ausgeh&ndigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
_) Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez b. comprendre la
signification de ces symboles.
(_ Estos simbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
(_ Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
slgnificato.
(_ Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
NO OPERATION
ON SLOPES MORE THAN 5
NICHT AUF ABH._.NGEN MIT
MERR ALS 5 STEIGUNG BETREIREN
NE PAS UTJLJSER SUR DES
PENTES DE PLUS DE 5
NO OPERE SOBRE PENDIENTES
DE M._,S DE 5
NON USARE SU PENDII CON
UN'INCLINAZIONE DI OLTRE 5
NIET OP HELLINGEN VAN MEER DAN
5 GERRUIKEN
READ OWNERS MANUAL
BETRIEBSANLEITUNG LESEN
LIRE LE MANUEL
DINSTRUCTIONS
LEA EL MANUAL DE
INSTRUCCIONES
LEGGERE IL MANUALE
DELL'OPERATORE
GERRUIKERSHANDLEIDING
LEZEN
EUROPEAN MACHINERY
DIRECTIVE FOR SAFETY
EUROP_.ISCHE VERORDNUNG
FOR MASCHINEN-SICHERHEIT
CONFORME AUX NORMES DE
SECURIT¢: EUROP_:ENNES
DIRECTIVe DE MAQUINARIA
EUROPEO PARA LA SEGURIDAD
NORMATIVE ANTINFORTUNISTICHE
EUROPEE PER MACCHJNARI
VEILIGHEIDSRICHTLIJN veeR
EUROPESE MACHINES
A
Consult manual for safe
operation practices.
F(Jr den sicheren Betrieb ziehen
Sis das Bedienungshandbuch zu Rate.
Consultez le manuel pour connaitre
Jes Modes de fonctionnement s=3re.
Consults el manual para conocsr
las Practicas de Manejo Seguro.
ConsuJtare il manuals per Is
Procedure di Operazioni Sicure.
Raadpleeg de handleiding veer
VeiJige gebruiksprocedures.
Risk of fire
due to debris buildup.
Bmndgefahr durch Ansammlung
yon M_ihrLickst_inden.
Risque d'incsndie provoque
par I'accumulation de debris.
Riesgo de incendio debido
a acumuJaci6n de restos y escombros.
Rischio di incendio a causa
di un accumulo di sporco.
Brandgevaar door
de ophoping van afval.
MOWER LIFT
M.'_RWERKHUR
RELEVAGE DE L'UNIT¢: DE COUPE
LEVANTAMIENTO DE LA SEGADORA
SOLLEVAMENTO APPARATO FALClANTE
MAAIHOOGTEREGELING
DANGER, KEEP HANDS AND FEET AWAY
GEFAHR, R._NDE UND FOSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PJEDS AU LOIN
PELIGRO, MANTENGA LAS MANES Y LOS PIES LEJOS
PERICOLO. TENERE LONTANI MANI PIEDI
GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN FREE WHEEL
FREILAUF
ROUE LIBRE
RUEDA LIBRE
COMANDO DISINNESTO
VRIJWIEL
CAUTION: DEFLECTOR SHIELD OR ENTIRE GRASS CATCHER MUST RE IN PLACE WHILE MOWING
ACHTUNG: BEIM M.'_HEN MUSS DAS ABLENKSCHILD ODER DER GANZE GRASAUFFANGBEH.'_LTER MONTIERT SEINCAUTION
PRUDENCE : L'€:CRAN DEFLECTEUR OU L'ENSEMBLE DU RAC DE RAMASSAGE DOlT ETRE EN PLACE PENDANT L'UTILISATON DE LA TONDEUSE
AVISO: LA TAPA DEFLECTORA O EL ENTERO DEPOSITO DE LA HIERBA TIENEN QUE ESTAR EN SU SITIO MIENTRAS SE CORTA
ATTENZIONE: DURANTE IL MOVIMENTO, LO SCHERMO DEFLETTORE O TUTTO IL RACCOGLIERRA DEVE ESSERE ADEGUATAMENTE iN POSIZIONE
VOORZICHTIG: TIJDENS HET MAAIEN MeET DE KETSPLAAT OF DE HELE GRASVANGER OP ZIJN PLAATS ZITTEN
WARNING: Read Engine Owner's Manual -
Fire hazard - Poisonous fumes or toxic gases
WARNUNG: Lesen Sis das Bedienungshandbuch -
Brandgefahr- Giftige D_mpfe oder toxische Gase
AVERTISSEMENT : Veuillez lire Is Manuel d'utilisation du moteur -
Risques d'incendie - Fumees ou gaz toxiques
ATENClON: Leer el Manual de Use del Motor-
Peligro de fuego - Humos venenosos ogases t6xicos
AVVERTENZA: leggere il manuals per rutsnte del motors -
Rischio d'incendio - Fumi veienosi ogas tossici
WAARSCHUWlNG: Lees de handleiding van de motor-
Brandgevaar- Giftige dampen of gassen
CAUTION: Fingers or hand entanglement - belt drive
ACHTUNG: Offnung der Gangschaltung. Gsfahr des Verfangens von Finger oder Hand - Riemenantrieb
PRUDENCE : Risque d'accrochage des doigts eu de la main - courroie de transmission
ADVERTENClA: Enganche de dedos o manes - mandado per correa
ATTENZIONE: Fare attenzione a manie dita - trasmissiene a cinghia
VOORZICHTIG: Gevaar veer beknelling van vingers of handen - riemaandrijving
16

PROVOQUER DES LESIONS. ,CIGARETTES PROFESSION MEDICALE.
3=3908
RECYCLE
Mfg, by/Fabriqu_ par:
EPM Products
Baltimore, MD 21226
MADE IN U.S.A.
FABRIQUE AUX E,-U,
®GEFAHR
AUGEN SCHUTZEN
EXPLOSIVE GASE
KONNEN ERBLINDUNG
UND KORPERVERLE_
ZUNGENVERURSAC-
HEN.
GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN
KUNNEN BLINDHEID
OF LETSEL VERO-
ORZAKEN.
PELIGRO
PROTEJE SUS OJOS
©
GASES EXPLOSIVOS
PUEDEN CAUSAR CE-
GUE-DAD O LESIONES.
PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI
PUO' PROVOCARE
CECIT/_ O LESIONI
®
ZU VERMEIDEN:
FUNKEN
FEUER
RAUCHEN
GEEN
VONKEN
VUUR
ROKEN
NO
CHISPAS
LLAMAS
FUMAR
DlVlETO
SCINTILLE
FIAMME
SIGARETTE
SCHWEFELSAURE
KANN ERBLINDUNG
ODER SCHWERE VERAT-
ZUNGENVERURSACHEN.
ZWAVE LZU UR
KAN BLINDHEID OF ERN-
STIGE BRANDWONDEN
VER-OORZAKEN.
ACIDO SULFORICO
PUEDEN CAUSAR CE-
GUE-DAD O QUEMADU-
RAS MUY GRAVES.
ACIDO SOLFORICO
PUO' PROVOCARE LA
CECITA' OD USTIONI
GRAVI.
AUGEN UNVER=
ZOGLIOH MIT WASSER
AUSSPULEN. SOFORT
ARZTLICHE HILFE
AUFSUCHEN.
OGEN ONMIDDELLIJK
MET WATER SPOELEN.
SNEL MEDISCHE HULP
iNROE=PEN.
LiMPIESELOS OJOS
CON UN CHORRO DE
AGU_.OBTEN_A AYU=
DAMEDICA RAPIDAM-
ENTE.
LAVAREIMMEDIATA=
MENTE GLIOCCHI
CON ACQUA. SO%
TOPORREALPIU'
PRESTO ALLE CURE
DEL MEDICO.
(_ FOR KINDER UNZUG_,NGLICH AUFBEWAHREN. NIGHT KIPPEN. DIE BATTERIE NICHT (3FFNEN!
(_ UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKENt
MANTENER FUERA DEL ALCANCE DE NII_IOS. NO LA INCLINE. iNO ABRA LA BATERiA!
(_ TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!
17

2. Assemb|y, 2, Zusarnmenbau, 2. Montage. 2. Montaje
2. Montaggio, 2. Montering,
Before the tractor can be used certain parts must be as-
sembled, which for transportation reasons are enclosed in
the packing.
Antes de poder utilizar el tractor, hay montar algunas
que
piezas que, pot razones de transporte, van empaquetadas
en el embalaje.
Vor der des Aufsitzm&hers m0ssenAnwendung gewisse
Teile eingebaut werden, die aus Transportgr0nden in der
Verpack-ung lose beigefQgt sind.
Avant d'utiliser la tondeuse autoportee, certains &lements
livr6s dans I'emballage doivent &tre montes.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Voordat de traktor kan worden, moeten
gebruikt sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage.
@VOLANT DE DIRECTION
Monter la rallonge d'arbre de direction sur les orifices
souhaites puis installer la vis hexagonale et I'ecrou frein,
bien serrer le tout.
Positionner le cache sur la colonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipses dans les quatre orifices du tableau de bord.
Enlevez le manchon de direction du volant de direction
et glissez le manchon sur I'arbre de rallonge. Verifier que
les roues avant sont bien alignees droit vers I'avant et
positionner le volant sur le moyeu.
Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 3/8eme. Visser fortement.
Encliqueter le cache volant dans le volant de direction.
1. ARBRE D'EXTENSION
@
®
L
!....
tj a \1 II
/
STEERING WHEEL
Mount extension shaft (1). Tighten securely.
Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft. Check that the front
wheels are aligned forward and place the wheel on the hub.
Assemble large flat washer, Iockwasher and bolt. Tighten
securely.
Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
DieVerl&ngerungswelle (1). Gut festziehen.
Lenkwellengeh&use einbauen. DafOr sorgen, dab die
FOhrungsbolzen in die jeweils dafOr vorgesehenen
Bohrungen eingreifen.
Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenks&ulenver!&ngerung
auf. Pr0fen, dab die Vorderr&der gerade stehen, und das
Lenkrad auf der Nabe anbringen.
Die groSe Unterlegscheibe, den Federing und die Zoll
Sechskantschraube montieren. Sicher festziehen.
Den Einsatz in die Mitte des Lenkrades eindrOcken.
1. VERL,&NGERUNGSWELLE 18
_J(E-_ VOLANTE DE DIRECCleN
Introduzcael eje de extensi6n (1). Apriete en forma segura.
Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guia de la cubierta encajan en los orificios
respectivos.
Remueva el adaptador del volante y deslice el adaptador
sobre la extensi6n del eje de direcci6n. Controlar que las
ruedas delanteras est&n dirigidas hacia adelante y poner
el volante en el cubo.
Monte una arandela plana grande, arandela de seguridad
de, una perno hexagonal y apriete en forma segura.
Presione la pieza inserta adentro del centro del volante
de direcci6n.
1. EJE DE EXTENClON
@VOLANTE
Montare I'albero di estensione (1). Stringere saldamente.
Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
Rimuovere I'adattatore del volante dal volante escorrerlo
sull'estensione dell'albero dello sterzo. Controllare che le
ruote anteriori siano ben dritte montare ilvolante sul mozzo.
Assembiare la rondella piatta grande, la rondella di si-
curezza eil bullone esagoonale. Tringere in maniera salda.
Scattare I'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
@HET STUUR
Monteer de verlengas (1) en deze stevig vast
Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
Haal de stuuradaptervan het stuur af en schuif de adapter op
het verlengstukvan de stuuras. Controleer of de voorwielen
recht naar voren staan gericht en plaats het stuur op de naaf.
Bevestig de grote platte sluitring, de borgring en de
zeskantbout. Zet ze stevig vast.
Klik het inzetstuk in het midden van het stuur.
1.VERLENGAS

1.
2.
3.
4.
A.
5.
6.
7.
Seatpan _S)1. Asiento
TerminalCover 2. CubiertaTerminal
Cable(+) 3. Cable(+)
Cable(-) 4. Cable(-)
Frontoftractor A. Frontaldetractor
Fender 5. Protecci6n
Batteryterminal 6. Terminaldebateria
Battery 7. Bateria
1.
2.
3.
4.
A.
5.
6.
7.
Sitzwanne _1. Vandosedile
Klemmenabdeckung2. Coprimorsetti
Kabel(+) 3. Cavo(+)
Kabel(-) 4. Cavo(-)
Vorderseitedes A. Latoanterioredel
Rasenmb,hers trattore
Schutzblech 5. Paraurti
Batteriepol 6. Polodellabatteria
Batterie 7. Batteria
(_1.2. Embasedusi6ge (_)1. Zetelbak
Capuchonde 2. Klemafdekking
protection 3. Kabel(+)
3. C&ble(+) 4. Kabel(-)
4. C&ble(-) A. Voorkanttractor
A. VersI'avantdu 5. Stootwand
tracteur 6. Accuklem
5. Carrosserie 7. Accu
6. Bornedebatterie
7. Batterie
mNSTALLBATTERY
NOTE:ifbatteryisputintoserviceaftermonthandyear
indicatedonlabel,chargebatteryforminimumofonehour
at6-10amps.
dl_kbWARNmNG:Beforeinstallingbatteryremovemetalbrace-
lets,wristwatchbands,rings,etc.fromyourperson.Touching
theseitemstobatterycouldresultinburns.
EINBAUDER BATTERIE
HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber
angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang mit 6 bis 10
Ampere aufladen.
_ WARNU NG: Vor dem Einbau der Batterie Metallarmbb, nder,
Uhrarmb&nder, Ringe und dgl. ablegen. Wenn diese Ge-
genst&nde mit der Batterie in Ber0hrung kommen, k6nnte
dies Brandverletzungen verursachen.
MNSE EN PLACE DE LA BATTERIE
REMARQUE: Si la batterie est mise en service au-del& de
I'annee et du mois indiques sur 1'6tiquette, recharger la bat-
terie, pendant une heure au moins,a 6-10 A.
_ ATTENTION: Avant de mettre en place la batterie, prendre
la precaution de retirer gourmette, montre-bracelet, an-
neau, etc. Leur contact avec la batterie pouvant entraTner
des brOlures.
INSTALACl6N DE LA BATERJA
NOTA: Si utiliza la bateria despu6s del mes y a_o indicado
sobre la etiqueta, cargue la bateria por un minime de una
hora a 6-10 amps.
_ ADVERTENOIA: Antes de instalar la bateria, desp6jese de
brazaletes met&licos, correas de reloj, sortijas, etc. Si estos
objetos tocan la bateria pueden producirse quemaduras.
(_ INSTALLAZIONE DELLA BATTERIA
NOTA: Se questa batteria viene messa in uso dopo il mese
eI'anno indicati sull'etichetta, caricarla per almeno un'ora a
6-10 Amp6re.
_ PERICOLO: Prima di installare la batteria eliminare anelli,
collane,braccialetti ealtri oggetti di metallo dalla persona. II
contatto del metallo con la batteria pub causare incendi,
(_ ACCU INSTALLEREN
N,B,: AIs deze accu na de maand en het jaar, aangegeven
op het etiket, in bedrijf wordt genomen, laad de accu dan
minstens e6n uur op met 6-10 A.
_ WAARSCHUWING: Doe het intalleren de
voor van acou
alle metalen voorwerpen: armbanden, ringen, horloges
enz., uit. Anders kan het contat tussen deze voorwerpen
en de accu brandwonden veroorzaken.
1
\
4
,/
7
19

I
I
I
@ _ILWARNING: Positive terminal must be connected first to
_prevent sparks from accidental grounding.
Remove terminal caps and discard. Connect the red
cable to (+) and then the black earth cable to (-). Screw
tight the cables. Grease the battery poles with vaseline
to prevent corrosion.
@,_WARNUNG: Um einen Kurzschlu6 zu vermeiden, mu6
i'mder Pluspol zuerst angeschlossen werden.
Die Schutzkappen von den Anschlul3klemmen entfernen
und entsorgen. Zuerst das rote Kabel an (+) und dann
das schwarze Kabel an (-) anschlie6en. Die Kabel fest
anschrauben. Batterieklemmen mit wasserfreiem Fett
(Vaseline) einfetten, um Korrosion zu verhindern.
@ _ATTENTION: La borne positive doit &tre connect6e la
_premi6re pour 6viter les 6tincelles dues b, une mise b,
la masse accidentelle.
Enlever les capuchons de protections des bornes et
les mettre de c6t6. Commencer par brancher le cg,ble
rouge au p61e positif puis le c&ble noir de la masse au
p61e n6gatif. Fixer les deux c&bles b,I'aide des vis et
des ecrous. Lubrifier les bornes de la batterie avec de
la graisse resistante b.I'eau.
@,_ ADVERTENClA: Afin de evitar chispas por contacto acci-
Udental atierra hay que conectar primero el borne positive.
Remueva las tapas protectoras de los terminales y p6n-
galas de lado. Conecte primero el cable rojo al borne
positive y despues el negro de masa al borne negativo.
Sujete los cables. Lubrique los bornes con grasa que no
contenga agua (vaselina) a fin de evitar la corrosi6n.
@,_PERICOLO: II polo positive deve essere collegato per
Uprimo onde evitare scintille.
Togliere i cappucci protettivi dai poll e scartarli. Collegare
il cavo rosso al polo positivo (+) e quello nero negativo
(-) alia terra. Ingrassare i poll con grasso privo di acqua
(vasellina) per evitare corrosione.
@,_WAARSCHUWlNG: De positieve klem meet eerst aang-
_esloten worden om vonken door per ongeluk aarden te
voorkomen.
Verwijder de beschermdoppen van de accupolen en
gooi ze weg. Sluit eerst de rode kabel aan op (+) en
daarna de zwarte aard-kabel op (-). Schroef de kabels
vast. Smeer de accupolen in met watervrij vet (vaseline)
om corrosie te voorkomen.
20
