CTHULHU MOD HASTUR MOD 88W TC BYPASS User manual

USER MANUAL
HASTUR MOD
88W TC BYPASS
ATOM CHIP INSIDE
Designed by CTHULHU MOD

--CONTENTS--
ENGLISH ��������������������������� 1
Le français ������������������������ 6
Deutsch����������������������������11
lingua italiana ������������������ 16
Espanol ���������������������������� 21
русский���������������������������� 26
Orang indonesia��������������� 32
日本語................ 37
한국어��������������������������������������42
中文 47

1
STANDARD PACKAGING
1 X HASTUR MOD
1 X USB CABLE
1 X USER MANUAL
OPERATION
Fire Button
Up Button
Down Button
USB Port
(Charging & Upgrade)
1� LOCK / UNLOCK
Press 'Fire Button' 5 times within 2 seconds to unlock
/ lock the mod�
2� MODE SWITCH
After unlock the mod, press 'Fire Button' 3times
within 2 seconds to switch working mode�
ENGLISH

2
INTRODUCTION
HASTUR 88W TC MOD is the first VW and
TC MOD by CTHULHU MOD� All parts are
CNC machining� 304 food-grade steel
battery tube and aviation aluminum chip
holder� The MOD comes with Atom chip� The
chip supports max 88w output, temperature
control(SS, Ni, Ti, TCR) and bypass mode�
Atom chip is original designed by CTHULHU
MOD� Firmware upgradeable.
TECHNICAL DATA
Specifications Minimun Typical Max
Output Power 5w - 88w
Output Voltage 0�7V - 9V
Output Current 30A
Coil Resistance 0.05Ω 0.5Ω 3.5Ω
Temperature Limt 200 ºF 450ºF 600ºF
Input Voltage 3�4V 3�8V 4�2V
Input Current 0�5A - 33A
Efficiency 85%
Screen-Color OLED 0�96"
Recharging Current 1A
Please use high-drain 18650 battery (≥15C)

3
Under Regulated /
Bypass mode, Press
'Fire Button' 3 times
to enter mode menu�
Under temperature
control mode, Press 'Fire
Button' 3 times to enter
TC material menu�
3� REGULATED POWER MODE
Output mode
Output power
Timing
Resistance &
output voltage
4� TEMPERATURE CONTROL MODE
TC Material
Temperature
Resistance & Initial
Power

4
- Hold both 'Up' and 'Down' buttons for 2 seconds� The
initial power display will flicker� Press 'Up' or 'Down'
button to adjust initial power�
- Hold both 'Fire' and 'Up' buttons for 2 seconds� The
initial resistance display will flicker� Press 'Up' or
'Down' button to adjust initial resistance�
- How to change the temperature unit?
Fahrenheit ºF Celsius ºC
600ºF + 'Up'
315ºC +'Up'
- How to use TCR?
In temperature control mode, press 'Fire button' 3
times in 2 seconds� We can choose wire material or
TCR�
5� CHARGING and UPGRADE
- Please charge with power adapter that can output
5V / 5�1V voltage�
- Please down upgrade software from
www�cthulhumod�com�
Please follow our Facebook page or Instagram for
latest firmware�

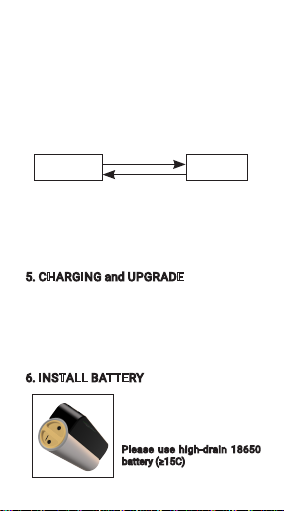

6� INSTALL BATTERY
Anticlockwise rotation to take
off battery door� The Battery
negative face to the battery
door�
Please use high-drain 18650
battery (≥15C)

5
7� ERROR MESSAGES
- CHECK ATOMIZER:The MOD does not detect
an atomizer, the atomizer has shorted out, or the
atomizer resistance is incorrect for the power setting�
- OVER 10S: Continuous output > 10s
- SHORT CIRCURIT: The atomizer or wiring are short
circuited
- LOW BATTERY: Battery voltage is too low� Please
charge your battery�
- TOO HOT: Atom Chip has onboard temperature
sensing� It will show too hot when the device's
temperature > 84ºC�
8� WARNING and WARRANTY
- Do not expose the mod to extreme temperatures�
- Do not disassemble the device �
- The mod is covered by a 6 month warranty from the
date of purchase�
- Please contact us on our facebook page or email:
cs@cthulhumod�com
@cthulhumodz @cthulhumod

6
INTRODUCTION
HASTUR 88W TC MOD est le premier VW
et TC MOD de CTHULHU MOD� Toutes les
pièces sont usinées CNC� Tube de batterie
en acier de qualité alimentaire 304 et porte-
copeaux en aluminium pour l'aviation� Le
MOD est livré avec une puce Atom� La puce
prend en charge une sortie maximale de 88
W, un contrôle de la température (acier, Ni,
Ti, TCR) et un mode de dérivation� La puce
Atom est conçue par CTHULHU MOD� Mise
à niveau du micrologiciel�
DONNÉES TECHNIQUES
Caractéristiques Minimun Typique Max
Puissance 5w - 88w
Tension 0�7V - 9V
Courant 30A
Résistance 0.05Ω 0.5Ω 3.5Ω
Limite de
température
200 ºF 450ºF 600ºF
Tension d'entrée 3�4V 3�8V 4�2V
Courant d'entrée 0�5A - 33A
Efficacité 85%
Écran 0�96"
Courant de
recharge
1A
LE FRANÇAIS

7
EMBALLAGE STANDARD
1 X HASTUR MOD
1 X CABLE USB
1 X MANUEL DE L'UTILISATEUR
OPÉRATION
Bouton de tir
Bouton haut
Bouton Bas
Port USB
(Chargement et mise à
niveau)
1� VERROUILLER / DÉVERROUILLER
Appuyez sur le bouton de tir 5 fois en 2 secondes
pour déverrouiller / verrouiller le mod�
2� CHANGEMENT DE MODE
Après avoir déverrouillé le mod, appuyez 3fois sur le
bouton de tir en 2 secondes pour changer de mode
de travail�

8
En mode régulé /
bypass, appuyez 3 fois
sur le bouton de tir
pour accéder au menu
du mode�
En mode de contrôle de
la température, appuyez
3 fois sur le «bouton
d'incendie» pour accéder
au menu TC de série�
3� MODE D'ALIMENTATION RÉGULÉ
Mode de sortie
Puissance de sortie
Horaire
La résistance &
tension de sortie
4� CONTRÔLE DE LA TEMPÉRATURE
Matériel TC
Température
Résistance et
puissance initiale

9
- Maintenez les boutons «Haut» et «Bas» pendant 2
secondes� L'affichage initial de la puissance clignote�
Appuyez sur le bouton «Haut» ou «Bas» pour régler la
puissance initiale�
- Maintenez les deux boutons «Feu» et «Haut»
pendant 2 secondes� L'affichage initial de la
résistance clignote� Appuyez sur le bouton «Haut» ou
«Bas» pour régler la résistance initiale�
- Comment changer l'unité de température?
Fahrenheit ºF Celsius ºC
600ºF + 'Up'
315ºC +'Up'
- Comment utiliser TCR?
En mode de contrôle de la température, appuyez
3 fois sur le bouton «Fire» en 2 secondes� Nous
pouvons choisir le matériau du fil ou TCR�
5� CHARGEMENT ET MISE À NIVEAU
- Veuillez charger avec un adaptateur secteur qui peut
tension de sortie 5V / 5�1V�
- Veuillez mettre à niveau le logiciel de
www�cthulhumod�com�
Veuillez suivre notre page Facebook ou Instagram
pour le dernier firmware�

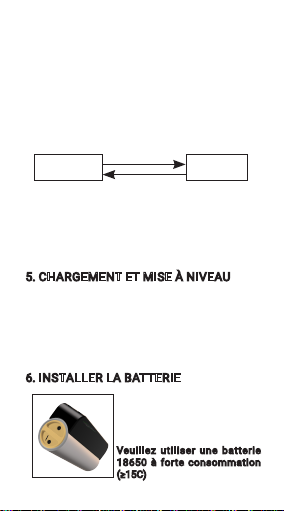

6� INSTALLER LA BATTERIE
Rotation dans le sens inverse
des aiguilles d'une montre pour
retirer le couvercle de la batterie�
La face négative de la batterie à
la porte de la batterie�
Veuillez utiliser une batterie
18650 à forte consommation
(≥15C)

10
7� MESSAGES D'ERREUR
- CHECK ATOMIZER:Le MOD ne détecte pas
d'atomiseur, l'atomiseur est en court-circuit ou la
résistance de l'atomiseur est incorrecte pour le
réglage de puissance�
- OVER 10S: Sortie continue> 10s
- SHORT CIRCURIT: L'atomiseur ou le câblage sont en
court-circuit
- LOW BATTERY: Le courant de la batterie est trop
faible� Veuillez charger votre batterie�
- TOO HOT: Atom Chip a une détection de
température intégrée� Il montrera trop chaud lorsque
la température de l'appareil> 84 ° C�
8� AVERTISSEMENT ET GARANTIE
- N'exposez pas le mod à des températures extrêmes�
- Ne démontez pas l'appareil�
- Le mod est couvert par une garantie de 6 mois à
compter de la date d'achat�
- Veuillez nous contacter sur notre page facebook ou
par email: cs@cthulhumod�com
@cthulhumodz @cthulhumod

11
EINFÜHRUNG
HASTUR 88W TC MOD ist der erste VW-
und TC-MOD von CTHULHU MOD� Alle Teile
sind CNC-bearbeitet� 304 Batterierohr aus
lebensmittelechtem Stahl und Chiphalter
aus Luftfahrtaluminium� Der MOD wird mit
Atom-Chip geliefert� Der Chip unterstützt
eine maximale Leistung von 88 W, eine
Temperaturregelung (Stahl, Ni, Ti, TCR) und
einen Bypass-Modus� Der Atom-Chip wurde
ursprünglich von CTHULHU MOD entworfen�
Firmware aktualisierbar�
TECHNISCHE DATEN
Specifications Minimun Typical Max
Output Power 5w - 88w
Output Voltage 0�7V - 9V
Output Current 30A
Coil Resistance 0.05Ω 0.5Ω 3.5Ω
Temperature Limt 200 ºF 450ºF 600ºF
Input Voltage 3�4V 3�8V 4�2V
Input Current 0�5A - 33A
Efficiency 85%
Screen-Color OLED 0�96"
Recharging Current 1A
Bitte verwenden Sie eine 18650-Batterie
mit hohem Stromverbrauch (≥ 15 ° C).
DEUTSCH

12
STANDARDVERPACKUNG
1 X HASTUR MOD
1 X USB-KABEL
1 X BENUTZERHANDBUCH
OPERATION
Feuerknopf
Aufwärts-Taste
Abwärtsknopf
USB-Anschluss
(Aufladen & Upgrade)
1� SCHLIESSEN AUFMACHEN
Drücke 'Fire Button' 5 mal innerhalb von 2 Sekunden,
um den Mod zu entsperren / sperren�
2� MODUSSCHALTER
Drücken Sie nach dem Entsperren des Mods innerhalb
von 2 Sekunden dreimal den 'Feuerknopf', um den
Arbeitsmodus zu wechseln�

13
Drücken Sie im
regulierten Modus /
Bypass-Modus dreimal
die Feuertaste, um das
Modusmenü aufzurufen�

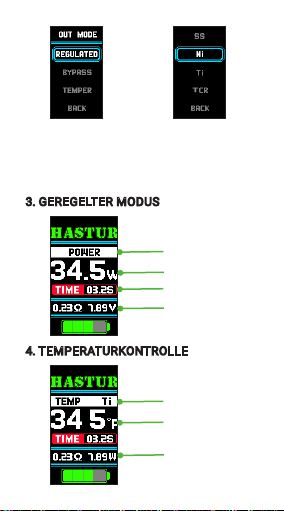

3� GEREGELTER MODUS
Ausgabemodus
Ausgangsleistung
Timing
Widerstand
&Ausgangsspannung
4� TEMPERATURKONTROLLE
TC Material
Temperatur
Widerstand
& Anfangsleistung
Im TC-Modus
Drücken Sie dreimal
die 'Feuertaste',
um das TC-Messmenü
aufzurufen�

14
- Halten Sie die Tasten "Auf" und "Ab" 2 Sekunden
lang gedrückt� Die anfängliche Leistungsanzeige
flackert� Drücken Sie die Auf- oder Ab-Taste, um die
Anfangsleistung anzupassen�
- Halten Sie die Tasten 'Feuer' und 'Auf' 2 Sekunden
lang gedrückt� Die anfängliche Widerstandsanzeige
flackert� Drücken Sie die Auf- oder Ab-Taste, um den
Anfangswiderstand anzupassen�
- Wie ändere ich die Temperatureinheit?
Fahrenheit ºF Celsius ºC
600ºF + 'Up'
315ºC +'Up'
- Wie benutze ich TCR?
Drücken Sie im Temperaturregelungsmodus innerhalb
von 2 Sekunden dreimal die Feuertaste� Wir können
Drahtmaterial oder TCR wählen�
5� LADEN UND UPGRADE
- Bitte laden Sie das Gerät mit einem Netzteil auf, das
eine Spannung von 5 V / 5,1 V ausgeben kann�
- Bitte aktualisieren Sie die Software von
www�cthulhumod�com�
Bitte folgen Sie unserer Facebook-Seite oder
Instagram für die neueste Firmware�

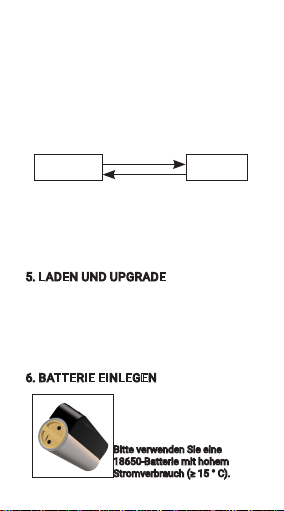

6� BATTERIE EINLEGEN
Drehung gegen den Uhrzeigersinn
zum Abnehmen des
Batteriefachs� Die Minusfläche
der Batterie zum Batteriefach�
Bitte verwenden Sie eine
18650-Batterie mit hohem
Stromverbrauch (≥ 15 ° C).

15

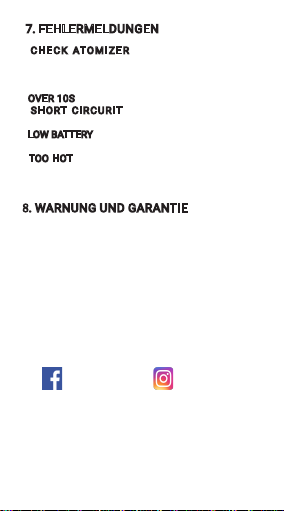

7� FEHLERMELDUNGEN
- CHECK ATOMIZER:Der MOD erkennt keinen
Zerstäuber, der Zerstäuber hat einen Kurzschluss
oder der Zerstäuberwiderstand ist für die
Leistungseinstellung falsch�
- OVER 10S: Dauerausgang> 10s
- SHORT CIRCURIT: Der Zerstäuber oder die
Verkabelung sind kurzgeschlossen
- LOW BATTERY: Der Batteriestrom ist zu niedrig� Bitte
laden Sie Ihren Akku auf�
- TOO HOT: Atom Chip verfügt über eine integrierte
Temperaturerfassung� Es wird zu heiß, wenn die
Temperatur des Geräts> 84 ° C ist�
8� WARNUNG UND GARANTIE
- Setzen Sie den Mod keinen extremen Temperaturen
aus�
- Zerlegen Sie das Gerät nicht
- Der Mod wird durch eine 6-monatige Garantie ab
Kaufdatum abgedeckt�
- Bitte kontaktieren Sie uns auf unserer Facebook-
Seite oder per E-Mail: cs@cthulhumod�com
@cthulhumodz @cthulhumod

16
INTRODUZIONE
HASTUR 88W TC MOD è il primo VW e TC
MOD di CTHULHU MOD� Tutte le parti sono
lavorate a controllo numerico� Batteria
tubolare in acciaio inossidabile 304 e
supporto per chip in alluminio aeronautico�
Il MOD viene fornito con chip Atom� Il chip
supporta una potenza massima di 88 w,
controllo della temperatura (acciaio, Ni,
Ti, TCR) e modalità bypass� Il chip Atom
è originale progettato da CTHULHU MOD�
Firmware aggiornabile�
DATI TECNICI
Specifications Minimun Typical Max
Output Power 5w - 88w
Output Voltage 0�7V - 9V
Output Current 30A
Coil Resistance 0.05Ω 0.5Ω 3.5Ω
Temperature Limt 200 ºF 450ºF 600ºF
Input Voltage 3�4V 3�8V 4�2V
Input Current 0�5A - 33A
Efficiency 85%
Screen-Color OLED 0�96"
Recharging Current 1A
Utilizzare una batteria 18650
ad alto consumo (≥15C)
LINGUA ITALIANA

17
CONFEZIONE STANDARD
1 X HASTUR MOD
1 X CAVO USB
1 X MANUALE D'USO

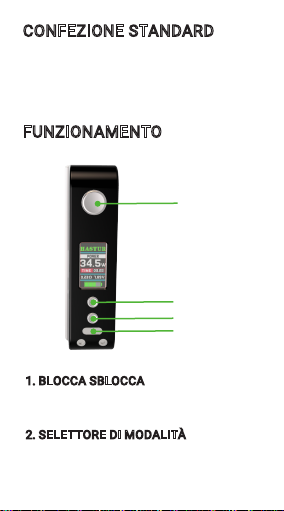

FUNZIONAMENTO
Pulsante di
fuoco
Pulsante Su
Pulsante Giù
Porta USB
(Caricamento e
aggiornamento)
1� BLOCCA SBLOCCA
Premi 'Fire Button' 5 volte entro 2 secondi per
sbloccare / bloccare la mod�
2� SELETTORE DI MODALITÀ
Dopo aver sbloccato la mod, premi "Pulsante di fuoco"
3volte entro 2 secondi per passare alla modalità di
lavoro�
