Dal Zotto BEATRICE User manual
lcd
MANUALE UTENTE sTUfE A pELLET
pELLET sTovEs UsER MANUAL
MANUEL UTILIsATEUR poêLEs à pELLET
BENUTZERHANDBUCH pELLETöfEN
MANUAL DEL UsUARIo EsTUfAs DE pELLET
IT/EN/fR/DE/Es
2
ITALIANO ....................................................................................................................................................................................8
AvverTeNze .............................................................................................................................................................................. 8
SIcurezzA .................................................................................................................................................................................8
OrdINArIA MANuTeNzIONe...................................................................................................................................................8
INSTALLAzIONe ......................................................................................................................................................................... 9
Generalità................................................................................................................................................................................................................................... 9
dISTANzIALI BeATrIce e KArIN ...........................................................................................................................................11
cANALIzzAzIONe ArIA cALdA.............................................................................................................................................11
BeatriCe - Karin......................................................................................................................................................................................................................11
elDa elite & GennY elite ...................................................................................................................................................................................................12
nOeMi elite ...............................................................................................................................................................................................................................12
terMOstatO suppleMentare per COManDO MOtOre CanalizzaziOne...............................................................................................13
rIArMI.......................................................................................................................................................................................13
PeLLeT e cArIcAMeNTO ........................................................................................................................................................14
ATTIzzATOIO - MANIgLIA freddA .......................................................................................................................................14
QuAdrO cOMANdI .................................................................................................................................................................15
leGenDa iCOne DisplaY......................................................................................................................................................................................................15
MeNù geNerALe.....................................................................................................................................................................16
istruziOni Di Base ................................................................................................................................................................................................................16
IL TeLecOMANdO....................................................................................................................................................................17
aBilitaziOne speGniMentO ritarDatO .....................................................................................................................................................................17
tipOlOGia e sOstituziOne Delle Batterie..............................................................................................................................................................17
IMPOSTAzIONI Per LA PrIMA AcceNSIONe........................................................................................................................17
Frequenza Di rete 50/ 60Hz.............................................................................................................................................................................................18
reGOlaziOne Ora, GiOrnO, Mese e annO...............................................................................................................................................................18
reGOlaziOne Della linGua.............................................................................................................................................................................................18
fuNzIONAMeNTO e LOgIcA..................................................................................................................................................19
TerMOSTATO SuPPLeMeNTAre (OPzIONALe)....................................................................................................................20
MeNù uTeNTe..........................................................................................................................................................................20
DisplaY .........................................................................................................................................................................................................................................20
reGOlaziOne Del CariCO pellet..................................................................................................................................................................................20
V1 - aria........................................................................................................................................................................................................................................21
stanD BY ......................................................................................................................................................................................................................................21
tasti BlOCCati..........................................................................................................................................................................................................................22
V2 - aria........................................................................................................................................................................................................................................23
reset ..............................................................................................................................................................................................................................................23
ABILITA crONO........................................................................................................................................................................23
crONO ......................................................................................................................................................................................23
eseMpiO Di prOGraMMaziOne........................................................................................................................................................................................24
PuLIzIA e MANuTeNzIONe....................................................................................................................................................25
MANuTeNzIONe......................................................................................................................................................................25
pulizia periODiCa a CariCO Del utente ..................................................................................................................................................................25
MANuTeNzIONe OrdINArIA eSeguITA dAI TecNIcI ABILITATI ......................................................................................29
Messa FuOri serViziO (Fine staGiOne) ......................................................................................................................................................................29
vISuALIzzAzIONI....................................................................................................................................................................32
ALLArMI ...................................................................................................................................................................................33
3
eNgLISH....................................................................................................................................................................................34
WArNINgS................................................................................................................................................................................34
SAfeTy......................................................................................................................................................................................34
rOuTINe MAINTeNANce........................................................................................................................................................34
INSTALLATION..........................................................................................................................................................................35
General .......................................................................................................................................................................................................................................35
BeATrIce ANd KArIN SPAcerS ............................................................................................................................................37
HOT AIr ducTINg....................................................................................................................................................................37
BeatriCe - Karin......................................................................................................................................................................................................................37
elDa elite & GennY elite ...................................................................................................................................................................................................38
nOeMi elite ...............................................................................................................................................................................................................................38
aDDitiOnal tHerMOstat FOr DuCtinG MOtOr COntrOl ..............................................................................................................................39
reArMS.....................................................................................................................................................................................39
PeLLeTS ANd feedINg ...........................................................................................................................................................40
fIre IrONS - cOLd HANdLe ...................................................................................................................................................40
cONTrOL PANeL......................................................................................................................................................................41
DisplaY iCOns KeY ..................................................................................................................................................................................................................41
geNerAL MeNu .......................................................................................................................................................................42
BasiC instruCtiOns .............................................................................................................................................................................................................42
THe reMOTe cONTrOL...........................................................................................................................................................43
DelaYeD switCH-OFF enaBlinG......................................................................................................................................................................................43
tYpe anD replaCeMent OF Batteries........................................................................................................................................................................43
cOMMISSIONINg SeTTINgS...................................................................................................................................................43
Mains FrequenCY 50/ 60Hz...............................................................................................................................................................................................44
aDjustinG tiMe, DaY, MOntH anD Year.....................................................................................................................................................................44
aDjustinG lanGuaGe..........................................................................................................................................................................................................44
OPerATION ANd LOgIc ..........................................................................................................................................................45
AddITIONAL THerMOSTAT (OPTIONAL)..............................................................................................................................46
uSer MeNu...............................................................................................................................................................................46
DisplaY .........................................................................................................................................................................................................................................46
pellet FeeD aDjustMent...................................................................................................................................................................................................46
V1- air............................................................................................................................................................................................................................................47
stanD BY ......................................................................................................................................................................................................................................47
"KeYs lOCKeD"...........................................................................................................................................................................................................................48
V2 - air...........................................................................................................................................................................................................................................49
reset ..............................................................................................................................................................................................................................................49
eNABLe cHrONO.....................................................................................................................................................................49
cHrONO....................................................................................................................................................................................49
prOGraMMinG exaMple.....................................................................................................................................................................................................50
cLeANINg ANd MAINTeNANce.............................................................................................................................................51
MAINTeNANce.........................................................................................................................................................................51
CleaninG anD MaintenanCe BY tHe user...............................................................................................................................................................51
rOuTINe MAINTeNANce cArrIed OuT By AuTHOrISed TecHNIcIANS .......................................................................55
puttinG tHe equipMent Out OF serViCe (enD OF tHe seasOn) ..................................................................................................................55
dISPLAyS ..................................................................................................................................................................................58
ALArMS ....................................................................................................................................................................................59
4
frANÇAIS .................................................................................................................................................................................60
MISeS eN gArde......................................................................................................................................................................60
SécurITé ..................................................................................................................................................................................60
eNTreTIeN OrdINAIre...........................................................................................................................................................60
INSTALLATION..........................................................................................................................................................................61
Généralités..............................................................................................................................................................................................................................61
eNTreTOISeS BeATrIce eT KArIN........................................................................................................................................63
cANALISATION AIr cHAud....................................................................................................................................................63
BeatriCe - Karin......................................................................................................................................................................................................................63
elDa elite & GennY elite ...................................................................................................................................................................................................64
nOeMi elite ...............................................................................................................................................................................................................................64
tHerMOstat suppléMentaire pOur COMManDe MOteur CanalisatiOn ............................................................................................65
réArMeMeNTS ........................................................................................................................................................................65
PeLLeT eT cHArgeMeNT........................................................................................................................................................66
ATTISOIr - POIgNée frOIde ..................................................................................................................................................66
PANNeAu de cOMMANdeS....................................................................................................................................................67
léGenDe Des iCônes De l'éCran....................................................................................................................................................................................67
MeNu géNérAL .......................................................................................................................................................................68
instruCtiOns De Base ........................................................................................................................................................................................................68
LA TéLécOMMANde................................................................................................................................................................69
HaBilitatiOn De l'arrêt retarDé..................................................................................................................................................................................69
tYpe et reMplaCeMent Des piles.................................................................................................................................................................................69
cONfIgurATIONS POur Le PreMIer ALLuMAge..............................................................................................................69
FréquenCe De réseau 50/60 Hz......................................................................................................................................................................................70
réGlaGe De l'Heure, jOur, MOis et année...............................................................................................................................................................70
réGlaGe De la lanGue........................................................................................................................................................................................................70
fONcTIONNeMeNT eT LOgIQue...........................................................................................................................................71
THerMOSTAT SuPPLéMeNTAIre (eN OPTION)....................................................................................................................72
MeNu uTILISATeur.................................................................................................................................................................72
DisplaY .........................................................................................................................................................................................................................................72
réGlaGe Du CHarGeMent pellet.................................................................................................................................................................................72
Ventil-1........................................................................................................................................................................................................................................73
stanD-BY......................................................................................................................................................................................................................................73
ClaVier BlOqué.......................................................................................................................................................................................................................74
Ventil-2........................................................................................................................................................................................................................................75
eFFaCer.........................................................................................................................................................................................................................................75
HABILIT.cHrONO.....................................................................................................................................................................75
cHrONO....................................................................................................................................................................................75
exeMple De prOGraMMatiOn.........................................................................................................................................................................................76
NeTTOyAge eT eNTreTIeN.....................................................................................................................................................77
eNTreTIeN................................................................................................................................................................................77
DéCrits Dans Ce Manuel D'utilisatiOn et D'entretien.................................................................................................................................77
eNTreTIeN cOurANT effecTué PAr deS TecHNIcIeNS AuTOrISéS .............................................................................81
Mise HOrs serViCe (Fin De saisOn)...............................................................................................................................................................................81
vISuALISATIONS......................................................................................................................................................................84
ALArMeS ..................................................................................................................................................................................85
5
deuTScH...................................................................................................................................................................................86
WArNHINWeISe.......................................................................................................................................................................86
SIcHerHeIT ..............................................................................................................................................................................86
fAcHgerecHTe WArTuNg ....................................................................................................................................................86
INSTALLATION..........................................................................................................................................................................87
allGeMeines..............................................................................................................................................................................................................................87
ABSTANdSHALTer BeATrIce uNd KArIN...........................................................................................................................89
WArMLufTKANALISIeruNg .................................................................................................................................................89
BeatriCe - Karin......................................................................................................................................................................................................................89
elDa elite & GennY elite ...................................................................................................................................................................................................90
nOeMi elite ...............................................................................................................................................................................................................................90
zusätzliCHer tHerMOstat zur steuerunG Des KanalisierunGsMOtOrs.........................................................................................91
rÜcKSeTzuNg.........................................................................................................................................................................91
PeLLeTS uNd PeLLeTzufuHr...............................................................................................................................................92
ScHÜrHAKeN –„KALTe HANdgrIff“...................................................................................................................................92
BedIeNTAfeL ...........................................................................................................................................................................93
leGenDe DisplaY-sYMBOle...............................................................................................................................................................................................93
ALLgeMeINeS MeNÜ...............................................................................................................................................................94
GrunDanweisunGen ..........................................................................................................................................................................................................94
dIe ferNBedIeNuNg..............................................................................................................................................................95
aKtiVierunG aBsCHaltVerzöGerunG.......................................................................................................................................................................95
tYp unD austausCH Der Batterien ............................................................................................................................................................................95
eINSTeLLuNgeN fÜr dIe erSTe INBeTrIeBNAHMe...........................................................................................................95
netzFrequenz 50/ 60 Hz ....................................................................................................................................................................................................96
einstellunG VOn uHrzeit, taG, MOnat unD jaHr..............................................................................................................................................96
einstellunG Der spraCHe................................................................................................................................................................................................96
fuNKTIONSWeISe uNd -LOgIK .............................................................................................................................................97
zuSATzTHerMOSTAT (OPTIONAL) .......................................................................................................................................98
MeNue uSer ............................................................................................................................................................................98
DisplaY .........................................................................................................................................................................................................................................98
einstellunG Der pelletzuFuHr...................................................................................................................................................................................98
V1-lueFter..................................................................................................................................................................................................................................99
stanD BY ......................................................................................................................................................................................................................................99
tasten Gesperrt.................................................................................................................................................................................................................. 100
V2-lÜFter.................................................................................................................................................................................................................................. 101
reset ........................................................................................................................................................................................................................................... 101
freIgABe cHrONO ...............................................................................................................................................................101
cHrONO..................................................................................................................................................................................101
prOGraMMierBeispiel...................................................................................................................................................................................................... 102
reINIguNg uNd WArTuNg.................................................................................................................................................103
WArTuNg...............................................................................................................................................................................103
reiniGunG unD wartunG in VerantwOrtunG Der nutzenDen ........................................................................................................... 103
vON zugeLASSeNeN fAcHTecHNIKerN AuSgefÜHrTe fAcHMÄNNIScHe WArTuNg.............................................107
ausserBetrieBnaHMe (saisOnenDe) ....................................................................................................................................................................... 107
ANzeIgeN...............................................................................................................................................................................110
ALArMe ..................................................................................................................................................................................111
6
eSPAÑOL.................................................................................................................................................................................112
AdverTeNcIAS......................................................................................................................................................................112
SegurIdAd ............................................................................................................................................................................112
MANTeNIMIeNTO OrdINArIO.............................................................................................................................................112
INSTALAcIÓN .........................................................................................................................................................................113
CaraCterístiCas Generales........................................................................................................................................................................................ 113
dISTANcIAdOreS BeATrIce e KArIN ................................................................................................................................115
cANALIzAcIÓN AIre cALIeNTe...........................................................................................................................................115
BeatriCe - Karin................................................................................................................................................................................................................... 115
elDa elite & GennY elite ................................................................................................................................................................................................ 116
nOeMi elite .......................................................................................................................................................................................................................... 116
terMOstatO supleMentariO para el COntrOl Del MOtOr De CanalizaCión ............................................................................. 117
reArMeS ................................................................................................................................................................................117
PeLLeT y cArgA ....................................................................................................................................................................118
ATIzAdOr - MANIjA fríA ....................................................................................................................................................118
cuAdrO de MANdOS ...........................................................................................................................................................119
leYenDa De lOs iCOnOs De la pantalla............................................................................................................................................................... 119
MeNú geNerAL .....................................................................................................................................................................120
instruCCiOnes De Base .................................................................................................................................................................................................. 120
eL MANdO A dISTANcIA.......................................................................................................................................................121
HaBilitaCión Del apaGaDO retrasaDO................................................................................................................................................................ 121
tipO Y sustituCión De las Baterías ........................................................................................................................................................................ 121
cONfIgurAcIONeS PArA eL PrIMer eNceNdIdO...........................................................................................................121
FreCuenCia De reD 50/ 60Hz......................................................................................................................................................................................... 122
reGulaCión HOra, Día, Mes Y añO............................................................................................................................................................................ 122
reGulaCión Del iDiOMa.................................................................................................................................................................................................. 122
fuNcIONAMIeNTO y LÓgIcA...............................................................................................................................................123
TerMOSTATO SuPLeMeNTArIO (OPcIONAL) ....................................................................................................................124
MeNú uSuArIO .....................................................................................................................................................................124
pantalla .................................................................................................................................................................................................................................. 124
reGulaCión De la CarGa De pellet........................................................................................................................................................................ 124
Ventil-1..................................................................................................................................................................................................................................... 125
stanD BY ................................................................................................................................................................................................................................... 125
teClas BlOqueaDas.......................................................................................................................................................................................................... 126
Ventil-2..................................................................................................................................................................................................................................... 127
BOrrar....................................................................................................................................................................................................................................... 127
HABILITA crONO...................................................................................................................................................................127
crONO ....................................................................................................................................................................................127
ejeMplO De prOGraMaCión ......................................................................................................................................................................................... 128
LIMPIezA y MANTeNIMIeNTO..............................................................................................................................................129
MANTeNIMIeNTO ..................................................................................................................................................................129
liMpieza Y ManteniMientO a CarGO Del usuariO......................................................................................................................................... 129
MANTeNIMIeNTO OrdINArIO reALIzAdO POr TécNIcOS HABILITAdOS ...................................................................133
puesta Fuera De serViCiO (Fin De teMpOraDa)................................................................................................................................................ 133
vISuALIzAcIONeS.................................................................................................................................................................136
ALArMAS................................................................................................................................................................................137
7
ITALIANO
AVVERTENZE
Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in
caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo. In caso di suo danneggiamento o smarrimento
richiedere un altro esemplare al servizio tecnico di zona. Questo prodotto deve essere destinato all’uso per il quale è stato espressamente
realizzato. E’ esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a persone, animali o cose, da
errori d’installazione, di regolazione di manutenzione e da usi impropri.
L’installazione deve essere eseguita da personale qualicato e abilitato, il quale si assumerà l’intera responsabilità dell’installazione
denitiva e del conseguente buon funzionamento del prodotto installato. E’ necessario tenere in considerazione anche tutte le leggi
e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l’apparecchio, nonché delle
istruzioni contenute nel presente manuale.
Non vi sarà responsabilità da parte del fabbricante in caso di mancato rispetto di tali precauzioni.
Dopo aver tolto l’imballo, assicurarsi dell’integrità e della completezza del contenuto. In caso di non rispondenza, rivolgersi al rivenditore da
cui è stato acquistato l’apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovranno essere sostituiti con pezzi originali
esclusivamente da un centro di assistenza tecnica autorizzato.
SICUREZZA
E’VIETATO L’USO DEL GENERATORE DA PARTE DI PERSONE INCLUSI BAMBINI CON CAPACITÀ FISICHE, SENSORIALI E
MENTALIRIDOTTE,O INESPERTE,AMENOCHENONVENGANOSUPERVISIONATEEDISTRUITENELL’USODELL’APPARECCHIO
DA UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L’APPARECCHIO.
NON TOCCARE IL GENERATORE SE SI È A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E’VIETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L’AUTORIZZAZIONE O LE INDICAZIONI
DEL COSTRUTTORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA È SCOLLEGATA
DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGA IN CONTATTO CON PARTI
CALDE DELL’APPARECCHIO.
LA SPINA DI ALIMENTAZIONE DEVE RISULTARE ACCESSIBILE DOPO L’INSTALLAZIONE.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE,
LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL’IMBALLO ALLA PORTATA DEI BAMBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
QUANDO L'APPARECCHIO È IN FUNZIONE È CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER
QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L’APPARECCHIO IN SEGUITO AD UN
LUNGO PERIODO DI MANCATO UTILIZZO.
IL GENERATORE È STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDIZIONE CLIMATICA, IN CASO DI
CONDIZIONI PARTICOLARMENTE AVVERSE VENTO FORTE, GELO POTREBBERO INTERVENIRE SISTEMI DI SICUREZZA CHE
PORTANO IL GENERATORE IN SPEGNIMENTO. SE SI VERIFICA CIÒ CONTATTARE IL SERVIZIO DI ASSISTENZA TECNICA E, IN
OGNI CASO, NON DISABILITARE I SISTEMI DI SICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O
RICHIEDERE L’INTERVENTO DEI VIGILI DEL FUOCO.
QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI
NON UTILIZZARE ALCUN LIQUIDO INFIAMMABILE PER L’ACCENSIONE
IN FASE DI RIEMPIMENTO NON PORTARE IL SACCO DI PELLET A CONTATTO CON IL PRODOTTO
LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO
PUNTINATURE,CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NETESTIMONIANO LA PREGIATA
NATURA. SMALTO E MAIOLICA,PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE
CAVILLATURA CHE NE DIMOSTRANO L’EFFETTIVA AUTENTICITÀ. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI
USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST’ULTIMO POTREBBE
PENETRARE ALL’INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.
ORDINARIA MANUTENZIONE
In base al decreto 22 gennaio 2008 n°37 art.2 per ordinaria manutenzione sono intesi gli interventi nalizzati a contenere il degrado normale
d'uso, nonché a far fronte ad eventi accidentali che comportano la necessità di primi interventi, che comunque non modicano la struttura
dell'impianto su cui si interviene o la sua destinazione d'uso secondo le prescrizioni previste dalla normativa tecnica vigente e dal libretto di
uso e manutenzione del costruttore.
Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata
dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al ne
di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della amma può darVi.
8

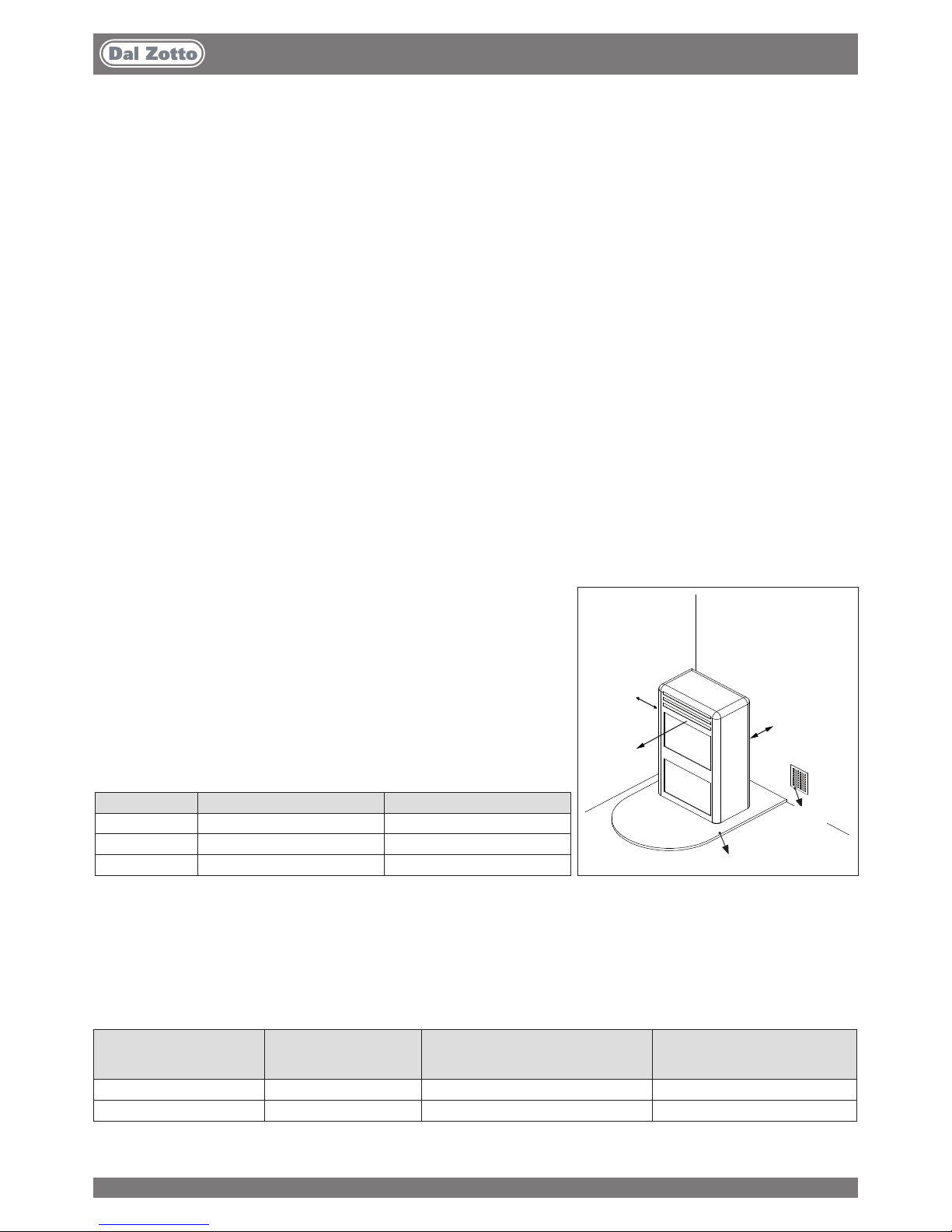

A
C
B
ITALIANO
Presa d'aria
RIFERIMENTI OGGETTI INFIAMMABILI OGGETTI NON INFIAMMABILI
A 200 mm 100 mm
B 1500 mm 750 mm
C 200 mm 100 mm salva pavimento
InstallazIone InsertI
Nel caso di installazione d'inserti, deve essere impedito l'accesso alle parti interne dell'apparecchio, e durante l'estrazione non deve essere
possibile accedere alle parti sotto tensione.
Eventuali cablaggi come ad esempio cavo di alimentazione o sonde ambiente devono essere posizionati in modo da non rimanere danneggiati
durante il movimento dell'inserto o venire a contatto con parti calde.
VentIlazIone ed aerazIone deI localI dI InstallazIone
La ventilazione si ritiene suciente quando il locale è provvisto di prese d'aria in base alla tabella:
Categorie di apparecchi Norma di riferimento
Percentuale della sezione
netta di apertura rispetto alla sezione
di uscita fumi dell'apparecchio
Valore minimo netto di apertura
condotto di ventilazione
Stufe a pellet UNI EN 14785 - 80 cm²
Caldaie UNI EN 303-5 50% 100 cm²
In ogni caso la ventilazione si ritiene suciente, quando la dierenza di pressione fra ambiente esterno ed interno risulta uguale o minore di
4 Pa.
InstallazIone
GeneralItà
Gli allacciamenti scarico fumi e idraulico devono essere eseguiti da personale qualicato che deve rilasciare documentazione di conformità di
installazione secondo le norme nazionali.
L'installatore deve consegnare al proprietario o a chi per esso, ai sensi della legislazione vigente, la dichiarazione di conformità
dell'impianto, correlata di:
1) il libretto d' uso e manutenzione dell' apparecchio e dei componenti dell'impianto (come per esempio canali da fumo, camino, ecc.);
2) copia fotostatica o fotograca della placca camino;
3) libretto d'impianto (ove previsto).
Si raccomanda all'installatore di farsi rilasciare ricevuta della documentazione consegnata e conservarla unitamente a copia della documentazione
tecnica relativa all'installazione eettuata.
In caso di installazione in condominio, deve essere richiesto parere preventivo all’amministratore.
coMPatIBIlIta’
E' vietata l'installazione all'interno di locali con pericolo incendio. E' inoltre vietata l'installazione all'interno di locali ad uso abitativo (ad
eccezione degli apparecchi del tipo a funzionamento stagno):
nei quali siano presenti apparecchi a combustibile liquido con funzionamento continuo o discontinuo che prelevano l'aria comburente
nel locale in cui sono installati, oppure
nei quali siano presenti apparecchi a gas di tipo B destinato al riscaldamento degli ambienti, con o senza produzione di acqua calda
sanitaria e in locali ad essi adiacenti e comunicanti, oppure
nei quali comunque la depressione misurata in opera fra ambiente esterno e interno sia maggiore a 4 Pa
InstallazIonI In BaGnI, caMere da letto e MonolocalI
In bagni, camere da letto e monolocali è consentita esclusivamente l'installazione stagna o di apparecchi a focolare chiuso con prelievo
canalizzato dell'aria comburente dall'esterno.
PosIzIonaMento e dIstanze dI sIcUrezza
l piani di appoggio e/o punti di sostegno devono avere una capacità portante idonea a
sopportare il peso complessivo dell'apparecchio, degli accessori e dei rivestimenti del
medesimo
Se il pavimento è costituito da materiale combustibile, si raccomanda di
utilizzare una protezione in materiale incombustibile che protegga anche la parte
frontale dall’eventuale caduta di combusti durante le ordinarie operazioni di pulizia.
Per il corretto funzionamento, il generatore deve essere posizionato in bolla.
Le pareti adiacenti laterali e posteriori e il piano di appoggio a pavimento devono essere
realizzate in materiale non combustibile . E' ammessa l'installazione in adiacenza a materiali
combustibili o sensibili al calore purché sia interposta idonea distanza di sicurezza, che per
le stufe a pellet è pari a:
9
3 - 5%
Max 3 mt
ITALIANO
In presenza di apparecchi a gas di tipo B a funzionamento intermittente non destinati al riscaldamento deve essere ad essi dedicata un'apertura
di aerazione e/o ventilazione.
Le prese d'aria devono soddisfare i requisiti seguenti:
essere protette mediante griglie, reti metalliche, ecc., senza ridurne, peraltro, la sezione utile netta;
essere realizzate in modo da rendere possibili le operazioni di manutenzione;
posizionate in maniera tale da non poter essere ostruite;
L'ausso dell'aria pulita e non contaminata può essere ottenuto anche da un locale adiacente a quello di installazione ( aereazione e
ventilazione indiretta) purché tale usso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno.
Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolo
incendio, bagno, camera da letto o locale comune dell' immobile.
scarIco FUMI
Il generatore di calore lavora in depressione ed è dotato di ventilatore in uscita per l'estrazione fumi. Il sistema di scarico deve essere unico per
il generatore,non si ammettono scarichi in canna fumaria condivisa con altri dispositivi.
l componenti del sistema evacuazione fumi devono essere scelti in relazione alla tipologia di apparecchio da installare secondo:
UNI/ TS 11278 nel caso di camini metallici, con particolare riguardo a quanto indicato nella designazione;
UNI EN 13063-1 e UNI EN 13063-2, UNI EN 1457, .-UNI EN 1806: nel caso di camini non metallici.
La lunghezza del tratto orizzontale deve essere minima e comunque non superiore a 3 metri, avente una pendenza minima del 3% verso
l’alto
Il numero di cambi di direzione compreso quello per eetto dell’impiego di elemento a“T”non deve essere superiore a 4 .
E’necessario prevedere un raccordo a“T” con tappo raccolta condense alla base del tratto verticale.
E’richiesto, se lo scarico non si inserisce in una canna fumaria esistente, un tratto verticale con un terminale antivento ( UNI 10683).
Il condotto verticale può essere interno o esterno dell’edicio. Se il canale da fumo si inserisce in una canna fumaria esistente, questa
deve essere certicata per combustibili solidi.
Se il canale da fumo è all’esterno dell’edicio deve essere sempre coibentato.
l canali da fumo devono essere predisposti con almeno una presa a tenuta per eventuale campionamento fumi .
Tutti i tratti del condotto fumi devono essere ispezionabili.
Devono essere previste aperture di ispezione per la pulizia.
coMIGnolo
I comignoli devono soddisfare i requisiti seguenti:
avere sezione utile di uscita non minore del doppio di quella del camino/sistema intubato sul quale è inserito;
essere conformati in modo da impedire la penetrazione nel camino/sistema intubato di pioggia e neve;
essere costruiti in modo che, anche in caso di venti provenienti da ogni direzione ed con qualsiasi inclinazione, venga comunque
assicurata l'evacuazione dei prodotti della combustione;
Protezione dalla
pioggia e vento
Raccordo a "T"
anticondensa con
tappo di ispezione
Canna fumaria
coinbentata
Raccordo a "T"
coibentato con
tappo di ispezione
Protezione dalla pioggia e vento
Raccordo a
"T" con tappo
di ispezione
eseMPI dI corretto colleGaMento al caMIno
allaccIaMento alla rete elettrIca
La generatore è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, possibilmente con interruttore
magnetotermico. La presa di corrente deve essere facilmente accessibile.
L’impianto elettrico deve essere a norma; vericare in particolare l’ecienza del circuito di terra. Una non idonea messa a terra dell'impianto
può provocare mal funzionamento di cui il produttore non si fa carico.
Variazione di alimentazione maggiori del 10% possono provocare anomalie di funzionamento al prodotto.
(E' disponibile un manuale per l'installatore sul sito del produttore - vedi indirizzo internet nella copertina posteriore del manuale.)
10
ITALIANO
CANALIZZAZIONE ARIA CALDA
Il tubo destinato alla canalizzazione dell’aria calda deve avere un diametro interno di 80 mm, essere coibentato o perlomeno protetto dalla
dispersione termica.
L’INstALLAZIONE DEI RELAtIvI tubI pER LA CANALIZZAZIONE DELL’ARIA CALDA DEvE EssERE EsEguItA DA pERsONALE
quALIfICAtO E/O AssIstENZA tECNICA DEL COstRuttORE

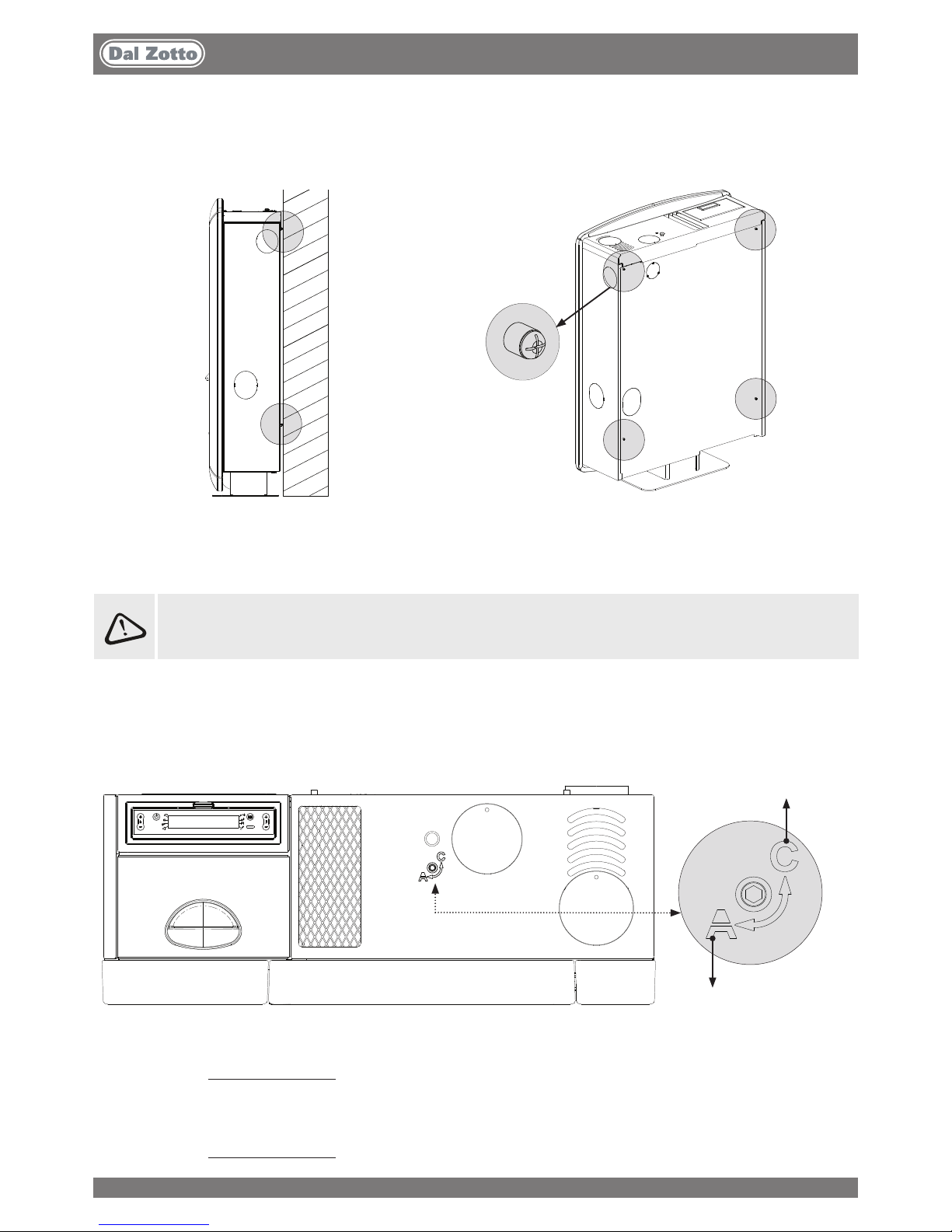

DIstANZIALI bEAtRICE E KARIN
I modelli “ BEATRICE” e "KARIN" hanno nel retro-macchina 4 distanziali che delimitano la distanza minima da tenere da qualsiasi appoggio.
posteriore.
I distanziali non vanno rimossi.
bEAtRICE - KARIN
I modelli“ BEATRICE”e "KARIN" possono essere canalizzate retro-macchina (1), lateralmente (2) o superiormente (3), per maggiori
informazioni sull'installazione consultare il foglio istruzioni presente nella macchina.
Possibilità di decidere quando utilizzare la canalizzazione grazie a una manuale deviazione del usso di aria calda, mediante una chiavetta in
dotazione inseribile nel apposito alloggiamento posto sulla parte superiore della stufa .
CANALIZZAZIONE
AMBIENTE
- BEATRICE
Ruotando in senso antiorario ( posizione "C") si convoglia parte dell'aria nella canalizzazione, ruotando in senso orario
( posizione "A") la canalizzazione viene convogliata in ambiente.
E' possibile utilizzare una sola canalizzazione in base alle esigenze.
- KARIN
Ruotando in senso antiorario ( posizione "C") si convoglia l'aria nella canalizzazione, ruotando in senso orario
( posizione "A") l'aria viene convogliata in ambiente.
E' possibile utilizzare una sola canalizzazione in base alle esigenze.
11
ELDA ELITE GENNY ELITE
ITALIANO
NOEMI ELItE
Il modello NOEMI ELITE ore la possibilità di decidere dove direzionare il usso d’aria calda grazie a 2 serrande movimentate da 2 leve poste
all’interno del serbatoio del pellet che dovranno essere azionate mediante l’attizzatoio in dotazione
(vedi gure sotto).
E' possibile utilizzare entrambe le uscite disponibile nel retro macchina
Caratteristiche:
diametro uscita canalizzazione: 80 mm
lunghezza massima di canalizzazione consigliata 6 mt
non è possibile termostatare la canalizzazione
possibilità di regolare in percentuale la velocità della ventola.
POSIZIONE "C"
POSIZIONE "A"
ELDA ELItE & gENNY ELItE
Per il modello ELDA ELITE & GENNY ELITE esiste l'obbligo di canalizzazione dell'aria calda.
Nel retro è presente una copertura, la quale deve essere obbligatoriamente rimossa, ed allacciata la canalizzazione.
Caratteristiche:
diametro uscita canalizzazione: 80 mm
lunghezza massima di canalizzazione consigliata 6 mt
possibilità di termostatare la canalizzazione tramite un termostato supplementare
possibilità di regolare in percentuale la velocità della ventola.
Rimuovere copertura!
pER quEstO pRODOttO EsIstE L’ObbLIgO DI CANALIZZAZIONE DELL’ARIA CALDA. NON è pOssIbILE DIsAttIvARE
IL MOtORE DELLA CANALIZZAZIONE. NON COpRIRE O ChIuDERE LA CANALIZZAZIONE!
12
ITALIANO

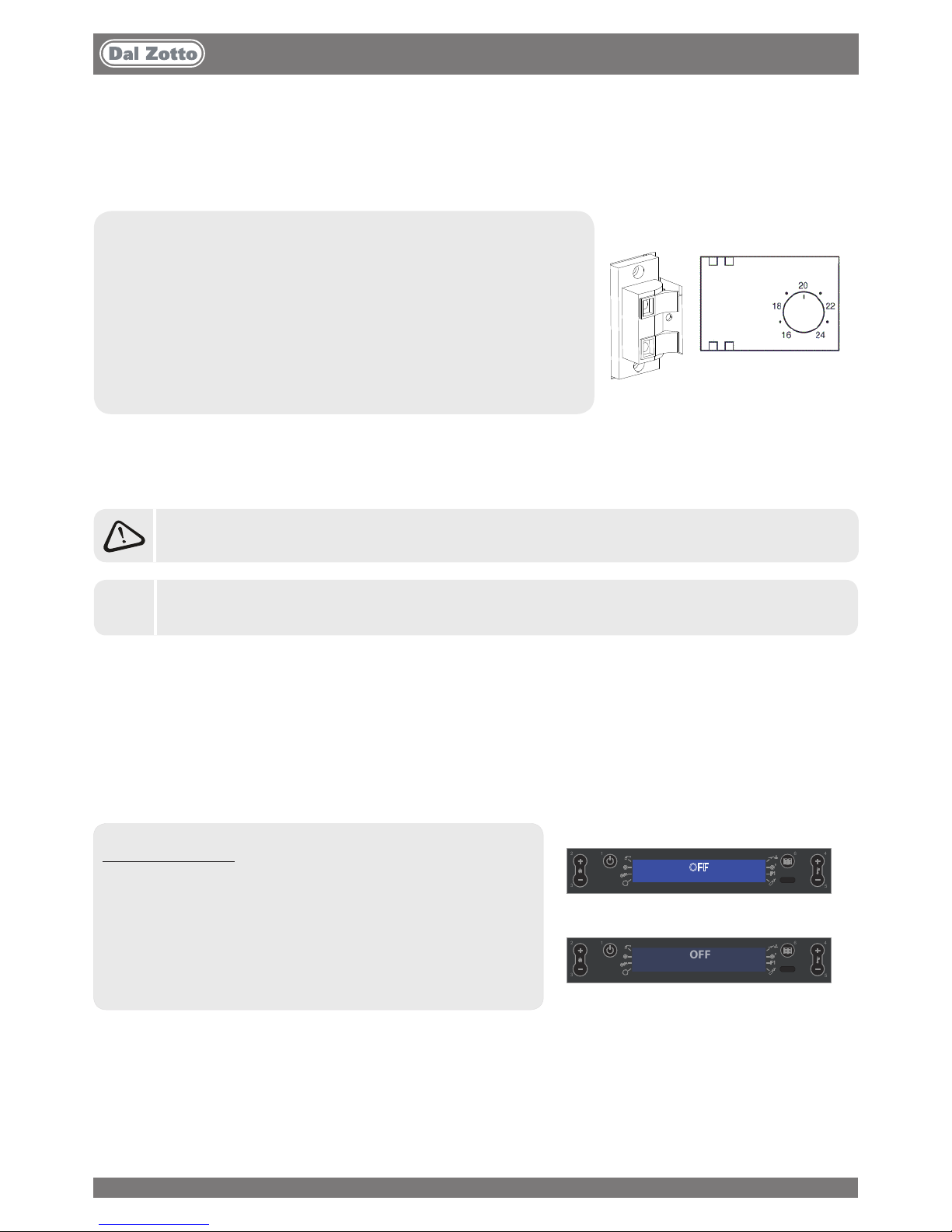

tERMOstAtO suppLEMENtARE pER COMANDO MOtORE CANALIZZAZIONE
Per i modelli con motore per canalizzazione esiste anche la possibilità di termostatare il motore stesso. Il collegamento di un termostato
esterno consentirà di controllare il motore per la canalizzazione indipendentemente dal funzionamento della stufa.
A questo punto è suciente impostare la temperatura desiderata sul termostato; il termostato comanderà il funzionamento del secondo
motore:
a temperatura da soddisfare (contatto chiuso) il secondo motore seguirà l’andamento
della stufa.
a temperatura soddisfatta (contatto aperto), porterà il motore per la canalizzazione
in 1^ velocità e sarà visualizzato tramite il lampeggio del led relativo al motore della
canalizzazione.
Il morsetto per il termostato della canalizzazione è dotato di ponticello di serie.
Vedi disegno a lato esemplicativo.
Caratteristiche:
diametro uscita canalizzazione: 2x80 mm
lunghezza massima di canalizzazione consigliata 2 mt
non è possibile termostatare la canalizzazione
possibilità di regolare in percentuale la velocità della ventola
RIARMI
Nelle gure sottostanti sono ragurati le posizioni dei riami del serbatoio. Si raccomanda di contattare il tecnico abilitato qualora dovesse
scattare, per vericarne la causa.
13
ITALIANO
PELLET E CARICAMENTO
I pellets vengono realizzati sottoponendo ad un’altissima pressione la segatura, ossia gli scarti di legno puro (senza vernici) prodotti da
segherie, falegnamerie ed altre attività connesse alla lavorazione e alla trasformazione del legno.
Questo tipo di combustibile è assolutamente ecologico in quanto non si utilizza alcun collante per tenerlo compatto. Infatti, la compattezza
dei pellets nel tempo è garantita da una sostanza naturale che si trova nel legno: la lignite.
Oltre ad essere un combustibile ecologico, in quanto si sfruttano al massimo i residui del legno, il pellet presenta anche dei vantaggi tecnici.
Mentre la legna presenta un potere calorico di 4,4 kWh/kg. (con il 15% di umidità, quindi dopo circa 18 mesi di stagionatura), quello del pellet
è di 5 kWh/kg.
La densità del pellet è di 650 kg/m3ed il contenuto d’acqua è pari all’8% del suo peso. Per questo motivo non è necessario stagionare il pellet
per ottenere una resa calorica sucientemente adeguata.
L’IMPIEGO DI PELLETS SCADENTI O DI QUALSIASI ALTRO MATERIALE, DANNEGGIA LE FUNZIONI DEL
GENERATORE E PUÒ DETERMINARE LA CESSAZIONE DELLA GARANZIA E L’ANNESSA RESPONSABILITÀ DEL
PRODUTTORE.
Il pellet utilizzato dovrà essere conforme alle caratteristiche descritte
dalle norme:
EN PLUS UNI EN 14961 2 UNI EN ISO 172252 classe A1
A2
Il fabbricante per i propri prodotti consiglia sempre di utilizzare pellet
del diametro di 6 mm.
IMMAGAZZINAMENTO PELLET
Per garantire una combustione senza problemi è necessario che il
pellet sia conservato in un luogo non umido.
Aprire il coperchio del serbatoio e caricare il pellet con l’ausilio di una
sessola.
ATTIZZATOIO MANIGLIA FREDDA
Tutti i modelli hanno in dotazione l'attizzatoio (gura1) e alcune dispongono anche di una "maniglia fredda"(gura 2).
Gli attrezzi agevolano le operazioni di apertura/chiusura porta e operazioni di pulizia.
I generatori che hanno in dotazione la "maniglia fredda" hanno sul retro una apposita "tasca" per il suo alloggio (gura 3) quando non in uso.
gura 1 gura 2
gura 3
14
OFF
1
2
3
4
5
6
ITALIANO
QUADRO COMANDI
PULSANTE
ON/OFF
VISUALIZZAZIONE DEI VARI
MESSAGGI DI TESTO
PER ACCEDERE
AL MENÙ’
IMPOSTAZIONE
TEMPERATURA
LEGENDA ICONE DISPLAY
Indica la ricezione del segnale radio
Accesa = durante la comunicazione radio
Spenta = assenza di comunicazione radio
Accesa ssa = ingresso seriale disattivato
Indica lo stato dell' ingresso termostato supplementare (GND - I3)
Indica il funzionamento del motore fumi.
Spento = motore fumi disattivo
Acceso = motore fumi attivo
Lampeggiante = avaria
Indica il funzionamento del motore canalizzato
Spenta = Motore disattivo
Accesa = Motore attivo
Lampeggiante = il motore sta funzionando al minimo, è in
modulazione (ingresso supplementare aperto)
1
Indica il funzionamento del ventilatore tangenziale (dove presente)
Spento = non in lavoro
Acceso = in lavoro
Lampeggiante = motore al minimo
Indica l'attivazione della funzione F1 (predisposizione futura)
Spenta = funzione disattiva
Accesa = funzione attiva
Indica il funzionamento del motore caricamento pellet
Spenta = motore caricamento pellet disattivo
Accesa = motore caricamento pellet attivo
Indica la funzione di programmazione settimanale
Spia accesa = programmazione settimanale attiva
Spia spenta = programmazione settimanale disattiva
Indica la funzione di compensazione
Spenta = la funzione è disattiva
Accesa = la funzione è attiva
Indica la modulazione della stufa
Accesa = la stufa sta lavorando alla potenza impostata
Lampeggiante = la potenza a cui sta lavorando la stufa è diversa
dalla potenza impostata, la stufa sta modulando (per vari motivi)
Indica il contatto del termostato supplementare esterno
Contatto chiuso: il contatto del termostato
supplementare esterno è chiuso e la
funzione STBY è disattiva
Contatto aperto: il contatto del termostato
supplementare esterno è aperto e la
funzione STBY è disattiva
Lampeggiante con
contatto chiuso:
il contatto del termostato
supplementare esterno è chiuso e la
funzione STBY è attiva
Lampeggiante con
contatto aperto:
il contatto del termostato
supplementare esterno è aperto e la
funzione STBY è attiva
Indica la presenza di un allarme.
Accesa: indica la presenza di un allarme
Spenta: indica l’assenza di allarmi
Indica lo stato della temperatura ambiente
Spento = la T° letta dalla sonda è superiore al set di temperatura
impostato
Acceso= la T° letta dalla sonda è inferiore al set di temperatura
impostato
Sonda serbatoio
Spenta = sonda ok
Accesa = sonda guasta (corto o aperta)
Lampeggiante = modulazione causa serbatoio
REGOLAZIONE
POTENZA DI
FUNZIONAMENTO
15
2
2
2
6
6
6
6
6
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
1
23
45
6
2
OFF
1
2
3
46
5
1 4
3
2
5
6
6
ITALIANO
MENÙ GENERALE
SET OROLOGIO
SET CRONO
LINGUA
UTENTE
TARATURE TECNICO
RISERVATO AL TECNICO
ABILITATO
ANNO
MESE
DATA
MINUTI
ORE
*ABILITA CRONO
RIPETERE GLI STESSI PASSAGGI
PER
LE ALTRE 3 FASCE ORARIE
SET PRG1
07°C
LUNEDÌ PRG1...
ONOFF
STOP PRG1
START PRG1
IT,EN,FR,DE,ES CONFERMA
CON TASTO 6
...DOMENICA PRG1
ONOFF
GIORNO
RITORNA INDIETRO ESCI
SCORRIMENTO PARAMETRI: SUCCESSIVO 2 ; PRECEDENTE 3
MODIFICA DATI IMPOSTAZIONE: AUMENTO 4; DIMINUZIONE 5
CONFERMA ACCESSO AL MENÙ
ISTRUZIONI DI BASE
Durante le prime accensioni della stufa si deve prestare attenzione ai
seguenti consigli:
E’possibile che vengano prodotti dei leggeri odori
dovuti all’essiccazione delle vernici e dei siliconi utilizzati.
Evitare una permanenza prolungata nell'ambiente.
Non toccare le superci in quanto potrebbero essere
ancora instabili.
Aerare bene il locale più volte.
L’indurimento delle superci viene terminato dopo
alcuni processi di riscaldamento.
Questo apparecchio non deve essere utilizzato come
inceneritore di riuti.
Prima di procedere con l’accensione della stufa è necessario
vericare i seguenti punti:
L'impianto idraulico deve essere terminato, rispettare le
indicazioni delle normative e del manuale.
Il serbatoio deve essere carico di pellet
La camera di combustione deve essere pulita
Il braciere deve essere completamente libero e pulito
Vericare la chiusura ermetica della porta fuoco e del
cassetto cenere
Vericare che il cavo di alimentazione sia collegato
correttamente
L'interruttore bipolare nella parte posteriore destra deve
essere posto su 1.
E' VIETATO UTILIZZARE L'APPARECCHIO PRIVO DEL DIVISORIO E/O
BATTIFIAMMA VEDI FIGURA A LATO.
LA RIMOZIONE PREGIUDICA LA SICUREZZA DEL PRODOTTO E
COMPORTAILDECADIMENTOIMMEDIATODELPERIODO DIGARANZIA.
INCASODIUSURAODETERIORAMENTORICHIEDERELASOSTITUZIONE
DEL PARTICOLARE AL SERVIZIO DI ASSISTENZA
SOSTITUZIONE CHE NON RIENTRA NELLA GARANZIA DEL PRODOTTO
IN QUANTO PARTICOLARE SOGGETTO AD USURA.
DIVISORIO BRACIERE
BATTIFIAMMA
DISPLAY
PELLET
IN %
V1 ARIA
TANGENZIALE
STAND BY
TASTI BLOCCATI
V2 ARIA
CANALIZZAZIONE
RESET
ABILITA CRONO
PROG. 1 - 2 - 3 - 4
ON/OFF
*Dove presente
16
ITALIANO
Se il telecomando è spento per assenza di batterie, è possibile comandare la stufa dal pannello comandi, posto nella parte
superiore della stufa.
Durante l’operazione di sostituzione prestare attenzione alle polarità seguendo la simbologia impressa sul vano interno del
telecomando.
Le pile usate contengono metalli nocivi per l’ambiente,quindi devono essere smaltite separatamente in appositi contenitori.
IL TELECOMANDO
Mediante il telecomando sì ha la possibilità di regolare tutto ciò che normalmente è possibile eseguire con il display Lcd.
Nella tabella sottostante in dettaglio le varie funzioni:
INFO
1
2
3
4
5
6
7
8
9
10
11 12 13
14 15 16
1ON / OFF Premendo il tasto per tre secondi la stufa andrà in accensione o in
spegnimento
2INCREMENTO POTENZA Premendo il tasto posso incrementare la potenza di funzionamento
3DECREMENTO POTENZA Premendo il tasto posso decrementare la potenza di funzionamento
4INCREMENTO T° Il tasto permette di aumentare il set temperatura
5DECREMENTO T° Il tasto permette di decrementare il set temperatura
6ABILITA / DISABILITA
CRONO Premendo il tasto una volta posso abilitare o disabilitare il crono
7
ABILITAZIONE
SPEGNIMENTO
RITARDATO
Il tasto permette di ritardare lo spegnimento programmandone il ritardo.
Per esempio se imposto lo spegnimento fra un’ ora la stufa in automatico
si spegnerà allo scadere del tempo impostato, visualizzando ogni minuto
il conto alla rovescia per lo spegnimento automatico ritardato.
8MENÙ Il tasto mi permette di entrare nel menù utente e tecnico (il menù tecnico
è riservato all’assistenza)
9INCREMENTA Il tasto permette di aumentare il set temperatura
10 TASTO ESC Il tasto permette di uscire da qualsiasi programmazione o visualizzazione
riportando il menù iniziale, senza memorizzare i dati
11 INDIETRO Il tasto retrocede nella visualizzazione dei vari menù
12 TASTO CONFERMA Il tasto conferma le regolazioni eettuate in fase di programmazione
menù utente
13 AVANTI Il tasto serve per proseguire nei vari menù
14 ABILITA FUNZIONE F1 Tasto predisposto per applicazioni future
15 DECREMENTA Il tasto serve per decrementare il valore da impostare
16 STATO STUFA Premendo il tasto viene visualizzato lo stato generale dello stato stufa
TIPOLOGIA E SOSTITUZIONE DELLE BATTERIE
Le batterie sono alloggiate nella parte inferiore del telecomando.
Per sostituirla è necessario estrarre il porta-batteria (come indicato sulla gura sul retro del
telecomando), rimuovere o
inserire la pila seguendo la simbologia impressa sul telecomando e sulla batteria stessa.
Per il funzionamento è necessaria n° 1 Batterie tampone a litio CR2025 da 3V
Nota bene: i numeri ragurati sul telecomando sono a scopo illustrativo e non sono presenti sul telecomando fornito con il prodotto.
IMPOSTAZIONI PER LA PRIMA ACCENSIONE
Una volta collegato il cavo di alimentazione nella parte posteriore della stufa, portare l’interruttore, sempre situato posteriormente, nella
posizione (I).
L’interruttore posto posteriormente alla stufa serve per dare tensione alla scheda della stufa.
La stufa rimane spenta e sul pannello compare una prima schermata
con la scritta OFF .
17
ITALIANO
REGOLAZIONE ORA, GIORNO, MESE E ANNO
Il set orologio permette di regolare l’orario e la data
PROCEDURA COMANDI
Premere il tasto 6 apparirà la scritta SET OROLOGIO.
Confermare con il tasto 6.
Utilizzare i tasti 4 e 5 per l'assegnazione del giorno.
Proseguire premendo il tasto 2.
Utilizzare la stessa procedura 4 o 5 per impostare e tasto
2 per avanzare, per la regolazione dell'ora, dei minuti, data,
mese e anno.
Premere il tasto 6 per confermare e il tasto 1 per tornare
nei menù precedenti no allo stato iniziale.
SET OROLOGIO
GIORNO LUN, MAR, MER, ...DOM
ORE 0...23
MINUTI 00...59
DATA 1...31
MESE 1...12
ANNO 00...99
REGOLAZIONE DELLA LINGUA
E’possibile selezionare la lingua preferibile per la visualizzazione dei vari messaggi.
PROCEDURA COMANDI
Premere il tasto 6, apparirà la scritta SET OROLOGIO.
Premere il tasto 2 sino a SET LINGUA.
Confermare con il tasto 6.
Selezionare la lingua tramite il tasto 4 o 5.
Premere il tasto 6 per confermare e il tasto 1 per tornare
nei menù precedenti no allo stato iniziale.
SET LINGUA
LINGUA
ITALIANO
INGLESE
TEDESCO
FRANCESE
SPAGNOLO
J
MANCATA ACCENSIONE
LA PRIMA ACCENSIONE POTREBBE ANCHE FALLIRE, DATO CHE LA COCLEA È VUOTA E NON SEMPRE RIESCE A
CARICARE IN TEMPO IL BRACIERE DELLA NECESSARIA QUANTITÀ DI PELLET PER L’AVVIO REGOLARE DELLA FIAMMA.
SE IL PROBLEMA SI VERIFICA SOLO DOPO ALCUNI MESI DI LAVORO, VERIFICARE CHE LE PULIZIE ORDINARIE,
RIPORTATE SUL LIBRETTO STUFA, SIANO STATE ESEGUITE CORRETTAMENTE
J
CLEAN CHECK UP 1 2
NEL CASO SI PRESENTASSE L'ALLARME "ALL NO FLUSSO ALL CLEAN CHECK
UP " E' NECESSARIO ASSICURARSI CHE IL FONDO BRACIERE SIA LIBERO DA
RESIDUI O INCROSTAZIONI. I FORI PRESENTI NEL FONDO DEVONO ESSERE
COMPLETAMENTE LIBERI, PER ASSICURARE UNA CORRETTA COMBUSTIONE.
È POSSIBILE UTILIZZARE LA FUNZIONE
"REGOLAZIONE CARICO PELLET" PER ADEGUARE LA COMBUSTIONE IN
BASE ALLE ESIGENZE DESCRITTE. NEL CASO PERSISTA LA SEGNALAZIONE
D'ALLARME, E SONO STATE VERIFICARE LE CONDIZIONI SOPRA ELENCATE,
CONTATTARE IL CENTRO ASSISTENZA ABILITATO.
FONDO BRACIERE
FREQUENZA DI RETE 50/ 60HZ
Nel caso in cui la stufa sia installata in un paese con una frequenza di 60Hz, la stufa in visualizzerà "frequenza rete errata ".
Variare la frequenza come descritto in seguito.
PROCEDURA COMANDI
Premere il tasto 6,
Selezionare la frequenza necessaria con il tasti 4 o 5.
Premere il tasto 6 per confermare e il tasto 1 per tornare nei menù precedenti no allo stato iniziale.
18
OFF
1
2
3
46
5
ITALIANO
FUNZIONAMENTO E LOGICA
ACCENSIONE
Una volta vericati i punti in precedenza elencati, premere il tasto 1 per tre secondi per accendere la stufa. Per la fase di accensione sono a
disposizione 15 minuti, dopo l'avvenuta accensione e raggiungimento della temperatura di controllo, la
stufa interrompe la fase di accensione e passa in AVVIAMENTO.
AVVIAMENTO
Nella fase di avviamento la stufa stabilizza la combustione, aumentando progressivamente la combustione, per poi avviare successivamente
la ventilazione, e passando in LAVORO.
LAVORO
Nella fase di lavoro la stufa si porterà al set potenza impostato, e lavorerà per raggiungere il set temperatura ambiente impostato. Vedi voce
seguente.
REGOLAZIONE SET TERMOSTATO
Il set temperatura ambiente è impostabile tramite il pulsanti 4 e 5, da Low-07 a 40°C -Hot
LOW HOT
Nel caso in cui l’impostazione della temperatura sia“Low”(set sotto la soglia dei 7°C) la stufa funzionerà sempre al minimo.
Nel caso in cui l’impostazione sia su “Hot” (set superiore la soglia dei 40°C) la stufa non modulerà, funzionando sempre e solamente alla
potenza impostata.
REGOLAZIONE SET POTENZA
Il set potenza ha 5 livelli di funzionamento, tramite il pulsante 5, (accesso) 1 e 2 ( regolazione).
Potenza 1 = livello minimo - Potenza 5 = livello massimo.
LAVORO CON SONDA AMBIENTE DI SERIE
L’apparecchio controlla la temperatura ambiente tramite una sonda a bordo macchina.
Raggiunta la temperatura impostata si porta automaticamente al minimo o in spegnimento attivando la funzione Stand by, riducendo al
minimo il consumo del pellet.
Di fabbrica la funzione STBY è sempre impostata su OFF (spia accesa).
Per la sua attivazione e logica seguire le indicazioni alla pagina seguente, capitolo: Stand by.
PULIZIA BRACIERE
La stufa durante la fase di lavoro ha un contatore interno, il quale dopo un tempo prestabilito eettua una pulizia del braciere.
Questa fase verrà ragurata sul display, poterà la stufa ad una potenza inferiore e aumenterà il motore fumi per un tempo determinato in
programmazione.
Terminata la fase di pulizia, la stufa proseguirà il suo lavoro portandosi nuovamente alla potenza selezionata.
SPEGNIMENTO
Premere il tasto 1 per tre secondi.
Eseguita questa operazione l’apparecchio entra automaticamente nella fase di spegnimento, bloccando la fornitura dei pellets.
Il motore di aspirazione dei fumi e il motore della ventilazione aria calda resteranno accesi no a che la temperatura della stufa non
sarà scesa sotto i parametri di fabbrica.
RIACCENSIONE
La riaccensione della stufa e possibile, solo se la temperatura fumi si è abbassata, e se il timer preimpostato si è azzerato.
NON UTILIZZARE ALCUN LIQUIDO INFIAMMABILE PER L’ ACCENSIONE!
IN FASE DI RIEMPIMENTO NON PORTARE IL SACCO DI PELLET A CONTATTO CON LA STUFA BOLLENTE!
NEL CASO DI CONTINUE MANCANTE ACCENSIONI CONTATTARE UN TECNICO AUTORIZZATO.
19
ITALIANO
REGOLAZIONE DEL CARICO PELLET
Il seguente menù permette la regolazione in percentuale del carico del pellet.
Nel caso la stufa presenti dei problemi di funzionamento dovuti alla quantità dei pellets si può procedere direttamente dal quadro comandi
alla regolazione del carico pellet.
I problemi correlati alla quantità di combustibile possono essere suddivisi in 2 categorie:
MENÙ UTENTE
DISPLAY
Questo menù permette di regolare l’intensità luminosa del display. Le impostazioni possibili sono da OFF - 10 a 31.
Attivando OFF, la retro illuminazione del display si spegnerà dopo un ritardo preimpostato.
Regolando da 10 a 31 si regolerà l'intensità di illuminazione. (10 = luminosità minima 31 = luminosità massima)
La retro illuminazione si accenderà non appena verrà premuto un tasto, o se la macchina dovesse andare in allarme.
PROCEDURA COMANDI
Premere il tasto 6, apparirà la scritta SET OROLOGIO.
Premere più volte il tasto 2 no alla visualizzazione UTENTE
Premere il tasto 6.
Apparirà la scritta "DISPLAY".
Utilizzare i tasti 4 -5 per selezionare la luminosità del display.
Premere il tasto 6 per confermare e il tasto 1 per tornare nei menù
precedenti no allo stato iniziale.
OFF
1
2
3
46
5
OFF
1
2
3
46
5
L’INSTALLAZIONE DEVE ESSERE ESEGUITA DA PERSONALE QUALIFICATO E/O ASSISTENZA TECNICA DEL
COSTRUTTORE
J
ESISTONO DUE MODALITÀ DI FUNZIONAMENTO DELLA STUFA DIVERSE IN BASA ALLA FUNZIONE
STAND BY. VEDI CAPITOLO“STAND BY”.
TERMOSTATO SUPPLEMENTARE OPZIONALE
L’apparecchio ha la possibilità di controllare la temperatura ambiente tramite un termostato supplementare (opzione).
Dopo l’accensione (premendo il tasto 1 o tramite modalità crono) la stufa lavorerà per raggiungere il set impostato nel termostato visualizzando
LAVORO (contatto chiuso). La sonda ambiente di serie, viene automaticamente ignorata.
A temperatura raggiunta dal termostato (contatto aperto) la stufa si porterà al minimo visualizzando MODULA.
PER LA SUA INSTALLAZIONE E ABILITAZIONE:
E' necessario un termostato meccanico o digitale.
Togliere la spina dalla relativa presa di corrente.
Facendo riferimento alla gura a lato, collegare i due cavetti del termostato
(contatto pulito - no 220 V!) sui relativi morsetti posti sul retro della
macchina, uno di colore rosso e l’altro nero.
Rialimentare la stufa.
Premere il tasto 5, no ad impostare il set temperatura su LOU.
A questo punto la stufa e correttamente congurata.
Lavorerà controllando il termostato supplementare esterno.
20
