DBK EAS 14,4 2B User manual

Art.-Nr.: 45.131.57 I.-Nr.: 11010 EAS 14,4 2B

kOriginalbetriebsanleitung
Akku-Bohrschrauber
tOriginal operating instructions
Cordless Drill
ZOrijinal Kullanma Talimatı
Akülü Vidalama
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 1

2
1
21 3
8
2 3
5
4
1.
2.
5
6
8
1.
7
5
a
1.
2.
76
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 2

3
4
1
5
4
6
a
3
2
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 3

4
D

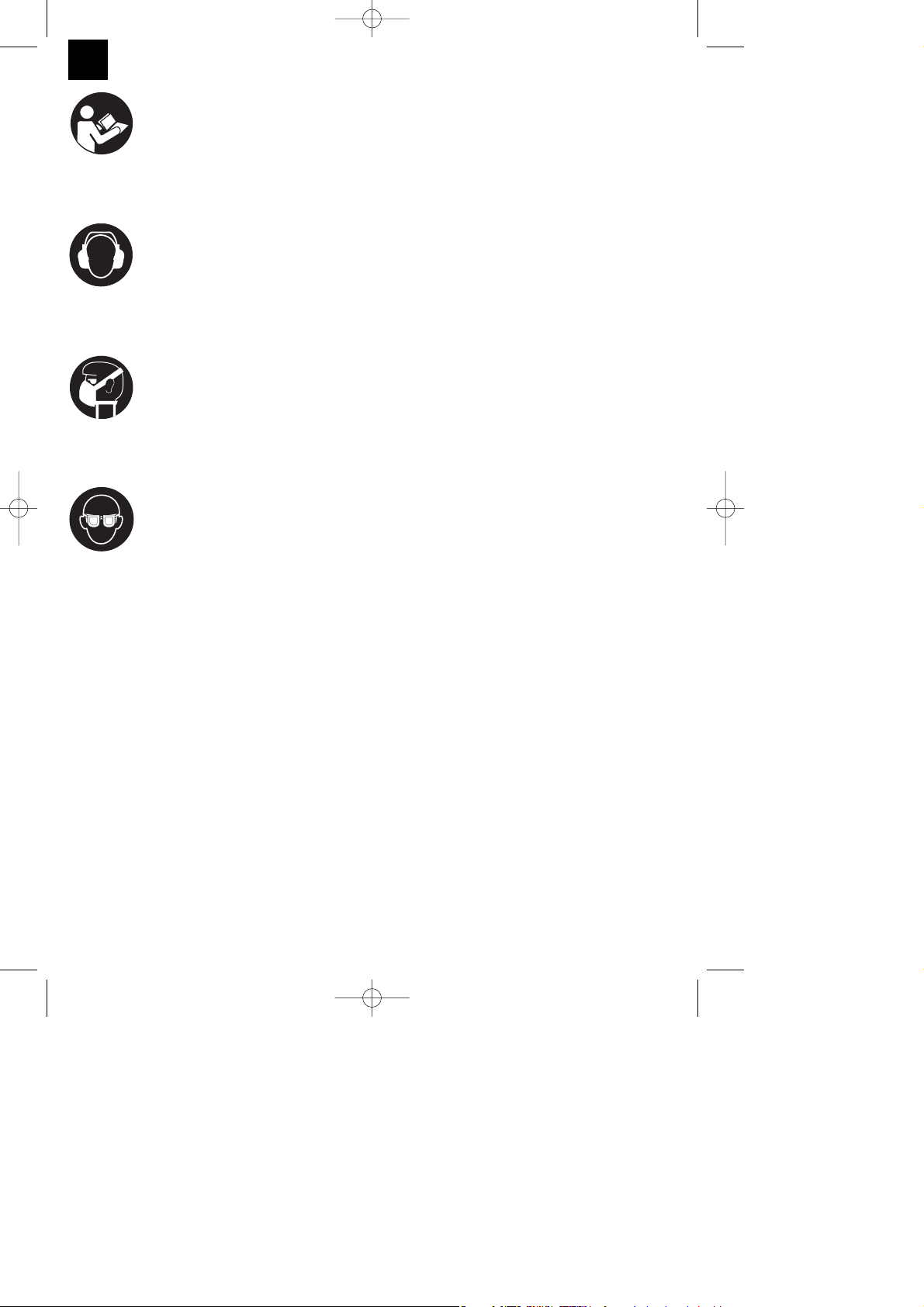

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 4

5
D
 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
 WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang (Abb. 1)
2.1 Gerätebeschreibung
1. Drehmomenteinstellung
2. Schnellspannbohrfutter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Ladegerät
7. Ladeadapter
8. Rasttaste
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig
ist.
Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen spielen!
Es besteht Verschluckungs- und
Erstickungsgefahr!
Akku-Bohrschrauber
2x Akku
Ladegerät
Ladeadapter
Originalbetriebsanleitung
Sicherheitshinweise
3. Bestimmungsgemäße Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben, sowie zum Bohren in
Holz, Metall und Kunststoff.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor: 14,4 V d.c.
Leerlauf-Drehnzahl: 0-550 min-1
Drehmomentstufen: 16+1
Rechts- Links-Lauf: ja
Spannweite Bohrfutter: max. 10 mm
Ladespannung Akku: 18 V d.c.
Ladestrom Akku: 0,4 A
Netzspannung Ladegerät: 230V~ 50Hz
Ladezeit: max. 3-5 Std.
Akkutyp: NiCd
Gewicht: 1,6 kg
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 5

6
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 60,5 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 71,5 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohren in Metall
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Schrauben ohne Schlag
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres
Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem
mitgelieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gas- und
Wasserleitung überprüfen.
6. Bedienung
6.1 Laden des Akkus (Abb. 2-3)
1. Akku-Pack aus dem Handgriff heraus ziehen
(Bild 2), dabei die Rasttasten drücken.
2. Vergleichen Sie, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose.
3. Stecken Sie den Akku-Pack in den Ladeadapter.
Die Leuchtdiode (a) signalisiert, dass der Akku-
Pack geladen wird. Während des
Ladevorgangs kann sich der Akku-Pack etwas
erwärmen, dies ist jedoch normal.
Achtung! Bei Vollladung erfolgt keine
automatische Abschaltung.
Sollte das Laden des Akku-Packs nicht möglich sein,
überprüfen Sie bitte
ob an der Steckdose die Netzspannung
vorhanden ist.
ob ein einwandfreier Kontakt an den
Ladekontakten des Ladegerätes vorhanden ist.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 6

7
D
Sollte das Laden des Akku-Packs immer noch nicht
möglich sein, bitten wir Sie,
das Ladegerät
und den Akku-Pack
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des Akku-
Packs sollten Sie für eine rechtzeitige
Wiederaufladung des Akku-Packs sorgen. Dies ist
auf jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Schraubers nachlässt.
Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des Akku-Packs!

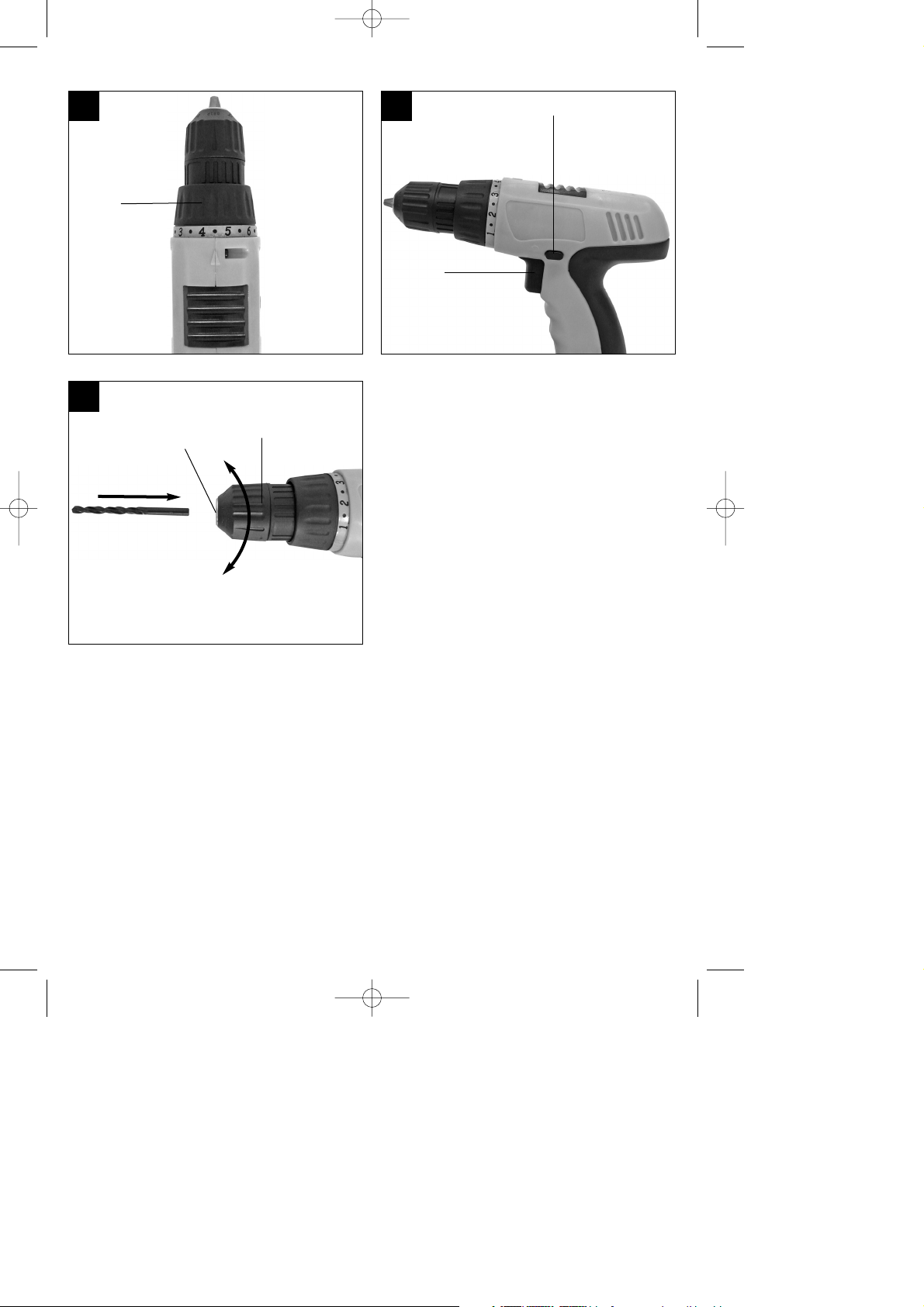

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte
Schraubengröße wird am Stellring (1) eingestellt.
Das Drehmoment ist von mehreren Faktoren
abhängig:
von der Art und Härte des zu bearbeitenden
Materials.
von der Art und der Länge der verwendeten
Schrauben.
von den Anforderungen, die an die
Schraubverbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur bei
Stillstand einstellen.
6.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Betrieb.
Beim Bohren ist das maximale Drehmoment
verfügbar.
6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem Ein/Aus-Schalter
können Sie die Drehrichtung des Akku-Schraubers
einstellen und den Akku-Schrauber gegen
ungewolltes Einschalten sichern. Sie können
zwischen Links- und Rechtslauf wählen. Um eine
Beschädigung des Getriebes zu vermeiden, darf die
Drehrichtung nur im Stillstand umgeschaltet werden.
Befindet sich der Schiebeschalter in der
Mittelstellung, ist der Ein/Aus-Schalter blockiert.
6.5 Ein/Aus-Schalter (Abb. 5/Pos. 4)
Mit dem Ein/Aus-Schalter können Sie die Drehzahl
stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des
Akkuschraubers.
6.6 Werkzeugwechsel (Bild 6)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am
Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Drehen Sie das Bohrfutter (2) auf.
Die Bohrfutteröffnung (a) muss groß genug sein,
um das Werkzeug (Bohrer bzw. Schrauberbit)
aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
Schieben Sie das Werkzeug soweit wie möglich
in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (2) fest zu, und prüfen
Sie anschließend den festen Sitz des
Werkzeuges.
6.7 Schrauben
Verwenden Sie am besten Schrauben mit
Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches
ein sicheres Arbeiten gewährleistet. Achten Sie
darauf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen. Nehmen Sie die
Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße vor.
7. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 7

7.2 Wartung
Im Geräteinneren befinden sich keine weiteren
zu wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
8. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
8
D
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 8

9
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 9

10
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety information
Please refer to the booklet included in delivery for the
safety instructions.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied (Fig. 1)
2.1 Layout
1. Torque selector
2. Quick-change drill chuck
3. Changeover switch
4. ON/OFF switch
5. Battery pack
6. Battery charger
7. Charging adapter
8. Pushlock button
2.2 Items supplied
Open the packaging and take out the equipment
with care.
Remove the packaging material and any
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
Inspect the equipment and accessories for
transport damage.
If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
Cordless Drill
2x Battery pack
Battery charger
Charging adapter
Original operating instructions
Safety instructions
3. Proper use
The cordless drill/screwdriver is designed for
tightening and undoing screws, as well as for drilling
in wood, metal and plastic.
The machine is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Voltage supply 14.4 V d.c.
Idling speed: 0-550 rpm
Torque settings: 16+1
Forward and reverse rotation yes
Chuck clamping width max. 10 mm
Battery charging voltage 18 V d.c.
Battery charging current 0.4 A
Mains voltage for charger 230 V ~ 50 Hz
Charging time: max. 3-5 hours
Battery type: NiCd
Weight 1.60 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 60,5 dB(A)
KpA uncertainty 3 dB
LWA sound power level 71,5 dB(A)
KWA uncertainty 3 dB
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 10

11
GB
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Drilling in concrete
Vibration emission value ah≤2,5 m/s2
K uncertainty = 1,5 m/s2
Screwing without hammer action
Vibration emission value ah≤2,5 m/s2
K uncertainty = 1,5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
5. Before starting the equipment
Be sure to read the following information before you
use your cordless screwdriver for the first time:
1. Charge the battery pack only with the charger
supplied.
2. Only ever use sharp drill bits and screwdriver bits
which are suitable for the purpose and in
faultless condition.
3. Always check for concealed electric cables and
gas and water pipes when drilling and screwing
in walls.
6. Operation
6.1 Charging the battery pack (Fig. 2/3)
1. Take the rechargeable battery pack out of the
handle (Fig. 2), pressing the pushlock buttons at
the side to do so.
2. Check that your mains voltage is the same as that
marked on the rating plate of the battery charger.
Plug the battery charger in the socket.
3. Plug the battery pack into the charging adapter.
The LED (a) will come on to indicate that the
battery pack is being charged. The temperature
of the battery pack may rise slightly during the
charging operation. This is normal.
Important! The battery charger does not
switch off automatically when the battery is
fully charged.
If the battery pack fails to become charged, please
check
whether there is voltage at the socket-outlet
whether there is proper contact at the charging
contacts on the charger.
If the battery still fails to become charged, please
return
the charger
the battery pack
to our Customer Service Department.
To ensure that the battery pack provides long service,
you should take care to recharge it promptly. You
must recharge the battery pack when you notice that
the power of the cordless screwdriver drops.
Never fully discharge the battery pack. This will cause
it to develop a defect!
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 11

GB
12
6.2 Torque setting (Fig. 4 / Item 1)
The cordless screwdriver is fitted with a mechanical
torque selector.
The torque for a specific size of screw is selected
with the set-collar (1). The correct torque depends on
several factors:
on the type and hardness of material in question
on the type and length screws used
on the requirements needing to be met by the
screwed joint.
The clutch disengages with a grating sound to
indicate when the set torque is reached.
Important! The tool must be at a standstill when
you set the torque with the setting ring.
6.3 Drilling (Fig. 4 / Item 1)
For drilling purposes, move the set-collar to the last
step „Drill“. In this setting the slip clutch is inactive.
The maximum torque is available in drilling mode.
6.4 Forward/Reverse switch (Fig. 5 / Item 3)
With the slide switch above the On/Off switch you
can select the direction of rotation of the battery-
powered drill/screwdriver and secure it against being
switched on accidentally. You can choose between
clockwise and anticlockwise rotation. To avoid
causing damage to the gearing it is advisable to
change the direction of rotation only when the tool is
at a standstill. The On/Off switch is blocked when the
slide switch is in centre position.
6.5 On/Off switch (Fig. 5 / Item 4)
Infinitely variable speed control is possible with the
On/Off switch. The further you press the switch, the
higher the speed of the battery-powered
drill/screwdriver.
6.6 Changing the tool (Fig. 6)
Important. Set the changeover switch (3) to its
centre position whenever you carry out any work (for
example changing the tool, maintenance work, etc.)
on the cordless screwdriver.
Open the chuck (2). The chuck opening (a) must
be large enough to hold the tool (drill bit or
screwdriver bit).
Select the suitable tool. Push the tool as far as
possible into the chuck opening (a).
Tighten the chuck (2) and then check that the
tool is secure.
6.7 Screwdriving
We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed for
reliable working. Be sure to use a bit that matches
the screw in shape and size. Set the torque, as
described elsewhere in these operating instructions,
to suit the size of screw.
7. Cleaning, maintenance and ordering
of spare parts
Always pull out the mains power plug before starting
any cleaning work.
7.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts
of the equipment. Ensure that no water can seep
into the device.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
8. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 12

GB
13
9. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 13

TR
14
„İkaz – yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz“
Kulakl∂k tak∂n.
Çal∂μma esnas∂nda oluμan gürültü iμitme kayb∂na yol açabilir.
Toz maskesi tak∂n.
Ahμap ve di©er malzemeler üzerinde çal∂μ∂ld∂©∂nda sa©l∂©a zarar veren tozlar oluμabilir. Asbest
içeren malzemelerin iμlenmesi yasakt∂r!
∑μ gözlü©ü kullan∂n.
Çal∂μma esnas∂nda oluμan k∂v∂lc∂m veya aletten d∂μar∂ f∂rlayan k∂ym∂k, talaμ ve tozlar gözlere
zarar verebilir.
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 14

TR
15
Dikkat!
Yaralanmalar∂ ve maddi hasarlar∂ önlemek için aletler
ile çal∂μ∂rken baz∂ iμ güvenli©i talimatlar∂na riayet
edilecektir. Bu nedenle Kullanma Talimat∂n∂
dikkatlice okuyunuz. ∑çerdi©i bilgilere her zaman
eriμebilmek için Kullanma Talimat∂n∂ iyi bir yerde
saklay∂n∂z. Aleti baμka kiμilere ödünç verdi©inizde bu
Kullanma Talimat∂n∂ da alet ile birlikte verin.
Kullanma Talimat∂nda aç∂klanan bilgiler ve güvenlik
uyar∂lar∂na riayet edilmemesinden kaynaklanan iμ
kazalar∂ veya maddi hasarlardan herhangi bir
sorumluluk üstlenmeyiz.
1. Güvenlik Uyar∂lar∂
∑lgili güvenlik uyar∂lar∂ ekteki kullanma kitapç∂©∂nda
aç∂klanm∂μt∂r.
 UYARI!
Tüm güvenlik bilgileri ve talimatları okuyunuz.
Güvenlik bilgileri ve talimatlarda belirtilen direktiflere
aykırı hareket edilmesi sonucunda elektrik çarpması,
yangın ve/veya ağır yaralanmalar meydana gelebilir.
Gelecekte kullanmak üzere tüm güvenlik bilgileri
ve talimatları saklayın.
2. Cihaz açıklaması ve sevkiyatın
içeriği/Sevkiyatın içeriği (Şekil 1)
2.1 Cihaz açıklaması ve sevkiyatın içeriği
1. Tork ayarlaması
2. Hızlı mandren
3. Dönme yönü şalteri
4. Açık/Kapalı şalteri
5. Akü
6. Şarj cihazı
7. Şarj adaptörü
8. Sabitleme butonu
2.2 Sevkiyatın içeriği
Ambalajı açın ve aleti dikkatlice ambalajın içinden
çıkarın.
Ambalaj malzemelerini ve ambalaj ve transport
emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup olmadığını
kontrol edin.
Alet ve aksesuar parçalarının transport esnasında
hasar görüp görmediğini kontrol edin.
Garanti süresi doluncaya kadar mümkün
olduğunda ambalaj malzemelerini saklayın.
DİKKAT
Alet ve ambalaj malzemeleri oyuncak değildir!
Çocukların plastik poşet, folyo ve küçük parçalar
ile oynaması yasaktır! Çocukların küçük
parçaları yutma ve poşetler nedeniyle boğulma
tehlikesi vardır!
Akülü Vidalama
Akü
Şarj cihazı
Şarj adaptörü
Orijinal Kullanma Talimatı
Güvenlik Uyarıları
3. Kullanım amacına uygun kullanım
Şarjlı matkap ve vidalayıcı, civataların takılması ve
sökülmesi ile ahşap, metal ve plastik malzemeler
içine delik delmek için uygundur.
Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki tüm
kullanımlar makinenin kullanılması için uygun değildir.
Bu tür kullanım amacı dışındaki kullanımlardan
kaynaklanan hasar ve yaralanmalarda, yalnızca
kullanıcı/işletici sorumlu olup üretici firma sorumlu
tutulamaz.
Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Aletin
ticari, zanaatkarlar veya endüstriyel veya benzer
kullanımlarda kullanılmasından kaynaklanan hasarlar
garanti kapsamına dahil değildir.
4. TEKN∑K ÖZELL∑KLER
Motor gerilim beslemesi: 14,4 V d.c.
Rölanti devri: 0-550 dev/dak
Tork kademeleri: 16+1
Sola ve saπa dönme evet
Matkap aynas∂ çap bölümü max. 10 mm
Pil μarj gerilimi 18 V d.c.
Pil μarj ak∂m∂ 0,4 A
Ωarj cihaz∂ gerilimi 230 V ~ 50 Hz
Şarj süresi: max. 3-5 Saat
Akü tipi: NiCd
A©∂rl∂k 1,60 kg
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 15

Ses ve titreşim
Ses ve titreşim değerleri EN 60745 normuna göre
ölçülmüştür.
Ses basınç seviyesi LpA 60,5 dB(A)
Sapma KpA 3 dB
Ses güç seviyesi LWA 71,5 dB(A)
Sapma KWA 3 dB
Kulaklık takın.
Gürültü işitme kaybına sebep olabilir.
Toplam titreşim değerleri (üç yönün vektör toplamı)
EN 60745 normuna göre ölçülmüştür.
Metal içine normal delme
Titreşim emisyon değeri ah≤ 2,5 m/s2
Sapma K = 1,5 m/s2
Darbesiz vidalama
Titreşim emisyon değeri ah≤ 2,5 m/s2
Sapma K = 1,5 m/s2
Elektrikli aletler için ek bilgiler
İkaz!
Açıklanan titreşim emisyon değeri standart test
metoduna göre ölçülmüş olup bu değer, elektrikli
aletin kullanım türü ve şekline bağlı olarak değişebilir
ve istisnai durumlarda açıklanmış olan bu değerin
üzerinde olabilir.
Açıklanan titreşim emisyon değeri elektrikli aletin
diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.
Açıklanan titreşim emisyon değeri, aletin
işletilmesinde etrafa verilecek rahatsızlığın ve etkinin
tahmin edilmesinde de kullanılabilir.
Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!
Sadece hasarlı ve arızalı olmayan aletler kullanın.
Aletlerin düzenli olarak bakımını yapın ve
temizleyin.
Çalışma tarzınızı alete göre ayarlayın.
Aletlerinize aşırı yüklenmeyin.
Gerektiğinde arızalı aletin kontrol edilmesini
sağlayın.
Aleti kullanmadığınızda kapatın.
İş eldiveni takın.
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:
1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya bakımı
düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.
5. Çalıştırmadan önce
Akülü vidalama makinesini çalıştırmadan önce
mutlaka aşağıda açıklanan uyarıları okuyunuz:
1. Aküyü sadece sevk edilmiş olan şarj cihazı şarj ile
edin.
2. Yaln∂zca keskin matkap ucu ve uygun tornavida
uçlar∂n∂ kullan∂n.
3. Duvarlara delik delerken ve civata s∂karken,
duvar içindeki elektrik, gaz ve su borular∂n∂
kontrol edin.
6. Kullanma
6.1 Akünün şarj edilmesi (Şekil 2-3)
1. Aküyü, bağlı olduğu el sapından sabitleme
butonlarını bastırarak sökün (Şekil 2).
2. Şarj cihazının tip levhası üzerinde belirtilen gerilim
değerinin, mevcut elektrik şebekesi gerilim değeri
ile aynı olup olmadığını kontrol edin. Şarj cihazını
prize takın.
3. Aküyü şarj adaptörüne takın. Akünün şarj edildiği
ışıklı diyodun (a) yanması ile belirtilir. Şarj işlemi
esnasında akü biraz ısınabilir, bu normaldir.
Dikkat! Akü tam şarj olduğunda şarj cihazı
otomatik olarak kapatılmaz.
Pilin μarj edilmesi mümkün deπilse aμaπ∂daki
noktalar∂ kontrol edin:
Prizde elektrik olup olmad∂π∂
Ωarj cihaz∂ndaki kontaklar∂n pile tam temas edip
etmediπi
TR
16
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 16

TR
17
Pilin μarj edilmesi bu kontrollerden sonra da mümkün
deπilse,
μarj cihaz∂
ve pili
lütfen müμteri hizmetleri bölümümüze gönderin.
Akünün uzun ömürlü olmasını sağlamak için
aküyü zamanında şarj edin. Bu özellikle,
akülü matkabın gücünün azalmasını fark
ettiğinizde yapılacaktır.
Akülerin tamamen boşalmasını önleyin. Bu durum
akünün arızalanmasına yol açacaktır!
6.2 Tork ayarı (Şekil 4/Poz. 1)
Akülü vidalama makinesi mekanik tork ayarlama
düzeni ile donatılmıştır.
Belirli bir civata için gerekli olan tork ayar∂ ayar
bileziπi ile ayarlan∂r. Tork ayar∂ birçok faktörlere
baπl∂d∂r:
∑μlenecek malzeme türü ve sertlik derecesi
Kullan∂lan civatalar∂n türü ve uzunluπu
Civata baπlant∂lar∂nda aranan özellikler
Ayarlanm∂μ olan tork deπerine eriμilme, kavraman∂n
kaymas∂ ile belirtilir.
Dikkat! Tork ayar halkası sadece şarjlı tornavida
dururken ayarlanacaktır.
6.3 Delme (Şekil 4/Poz. 1)
Delme iμlemini gerçekleμtirmek için tork ayar
bileziπini en son kademeye „Delme“ ayarlay∂n.
Delme kademesinde kayma fonksiyonlu kavrama,
devre d∂μ∂ b∂rak∂lm∂μt∂r. Delme iμleminde maksimal
tork deπeri etlkilidir.
6.4 Dönme yönü μalteri (Şekil 5/Poz. 3)
Aç∂k/Kapal∂ μalterinin üzerindeki itmeli μalter ile, μarjl∂
matkab∂n/tornavidan∂n dönme yönünü ayarlayabilir
ve μarjl∂ matkab∂/tornaviday∂ istenmeden çal∂μt∂rmaya
karμ∂ emniyet alt∂na alabilirsiniz. Sol ve saπ dönme
yönünü ayarlamak mümkündür. Diμli kutusuna zarar
verilmesini önlemek için dönme yönü ayar∂, yaln∂zca
alet dururken yap∂lacakt∂r. ∑tmeli μalter orta
pozisyonda olduπunda Aç∂k/Kapal∂ μalteri bloke
olmuμtur.
6.5 Aç∂k/Kapal∂ μalteri (Şekil 5/Poz. 4)
Aç∂k/Kapal∂ μalteri ile devir deπerini kademesizce
ayarlayabilirsiniz. Ωalteri ne kadar ileri bast∂r∂rsan∂z
devir deπeri o kadar yükselir.
6.6 Takım değiştirme (Şekil 6)
Dikkat! Akülü vidalama makinesi üzerinde
yapacağınız tüm çalışmalarda (örneğin takım
değiştirme; Bakım; vs.) dönme yönü şalterini (3) orta
pozisyona ayarlayınız.
Mandreni (2) döndürerek açın. Mandren ağzı
açıklığı (a) takımı (matkap ucu ve/veya vidalama
ucu) takmak için yeterli büyüklükte olmalıdır.
Uygun takımı seçin. Takımı mümkün olduğunca
mandren ağzı (a) içine yerleştirin.
Mandreni (2) döndürerek sıkın, sonra takımın sıkı
şekilde bağlı olup olmadığını kontrol edin.
6.7 Civata s∂kma
Emniyetli çal∂μmay∂ saπlayan kendinden
merkezlemeli (örneπin Torx, y∂ld∂z vs.) civatalar∂
kullan∂n. Kullan∂lan tornavida ucunun, civata formu
ve büyüklüπüne uygun olmas∂na dikkat edin. Tork
ayar∂n∂, ayar ile ilgili bölümde aç∂kland∂π∂ μekilde ve
civata boyutuna göre gerçekleμtirin.
7. Temizleme, Bak∂m ve Yedek Parça
Sipariμi
Temizleme çal∂μmas∂na baμlamadan önce fiμi
prizden ç∂kar∂n.
7.1 Temizleme
Koruma donan∂mlar∂, hava delikleri ve motor
gövdesini mümkün oldu©unca toz ve kirden
temiz tutun. Aleti temiz bir bez ile silin veya
düμük bas∂nçl∂ hava ile üfleyerek temizleyin.
Aleti her kullanmadan sonra temizlemenizi
tavsiye ederiz.
Aleti düzenli olarak nemli bir bez ve biraz s∂v∂
sabun ile temizleyin. Temizleme iμleminde
deterjan veya solvent kullanmay∂n, zira bu
temizleme maddeleri aletin plastik malzemelerine
zarar verir. Aletin içine su girmemesine dikkat
edin.
7.2 Bak∂m
Cihaz∂n içinde baμka bak∂m∂ yap∂lacak parça
bulunmaz.
7.3 Yedek parça sipariμi:
Yedek parça sipariμinde aμa©∂da aç∂klanan bilgiler
verilecektir:
Cihaz tipi
Cihaz∂n parça numaras∂
Cihaz∂n kod numaras∂
∑stenilen yedek parçan∂n yedek parça numaras∂
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 17

8. Bertaraf etme ve geri kazan∂m
Nakliye esnas∂nda hasar görmesini önlemek için alet
özel bir ambalaj içinde gönderilir. Bu ambalaj
hammadde olup tekrar kullan∂labilir veya geri
kazan∂m prosesinde iμlenerek hammaddeye
dönüμtürülebilir.
Nakliye ve aksesuarlar∂ örne©in metal ve plastik gibi
çeμitli malzemelerden meydana gelir. Ar∂zal∂
parçalar∂ özel at∂k bertaraf etme sistemine verin. Bu
sistemin nerede oldu©unu bayinizden veya yerel
yönetimlerden ö©renebilirsiniz!
9. Depolama
Alet ve aksesuar parçalarını karanlık, kuru ve dona
karşı korunmuş ve çocukların erişemeyeceği bir yerde
saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C
arasındadır. Elektrikli aleti orijinal ambalajı içinde
saklayın.
KULLANIM ÖMRÜ : 10 YIL
İthalatçı firma
EINHELL İNTRATEK MÜHENDİSLİK VE DIŞ
TİCARET A.Ş.
Atatürk Mah. Girne Cad. No.45 34750
Küçükbakkalköy
Ataşehir / İSTANBUL - Türkiye
Tel : 0216 / 456 60 60 Fax : 0 216 / 456 60 84
18
TR
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 18

19
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:49 Uhr Seite 19

20
Anleitung_EAS_14_4_2B_SPK7:_ 01.06.2010 8:50 Uhr Seite 20
