DBK SBE 650 User manual

kOriginalbetriebsanleitung
Schlagbohrmaschine
tOriginal operating instructions
Hammer Drill
ZOrijinal Kullanma Talimatı
Darbeli Matkap

Art.-Nr.: 42.586.63 I.-Nr.: 11010 SBE 650
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 1

2
kUm eine Beschädigung des Getriebes zu vermeiden, darf der Bohren / Schlagbohren
Umschalter nur im Stillstand umgeschaltet werden
tTo avoid damaging the gearbox, the drill / hammer drill selector switch should only be
moved when the machine is at a standstill
ZDişli kutusunun hasar görmesini önlemek için normal delme/darbeli delme değiştirme
şalteri sadece matkap dururken kullanılacaktır
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 2

3
1
2
2
1
3
6
5
8
7
4
1
3
8
8
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 3

4
4 5
6 7
8
4
6
1
5
7
3
B
A
2
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 4

5
D
“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 5

 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Bohrfutter
2. Bohrtiefenanschlag
3. Bohren-/Schlagbohren-Umschalter
4. Feststellknopf
5. Ein-/Ausschalter
6. Drehzahl-Einstellring
7. Rechts-/Linkslauf-Umschalter
8. Zusatzhandgriff
2.2 Lieferumfang
Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig
ist.
Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
Schlagbohrmaschine
Bohrtiefenanschlag
Zusatzhandgriff
Originalbetriebsanleitung
Sicherheitshinweise
3. Bestimmungsgemäße Verwendung
Die Bohrmaschine ist zum Bohren von Löchern in
Holz, Eisen, Buntmetallen und Gestein unter
Verwendung des entsprechenden Bohrwerkzeugs
ausgelegt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 650 W
Leerlauf-Drehzahl: 0-2800 min-1
Bohrleistung: Beton 13 mm
Stahl 10 mm
Holz 30 mm
Schutzklasse: II / 쓑
Gewicht: 1,8 kg
6
D
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 6

7
D
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 60745 ermittelt.
Schalldruckpegel LpA 92,5 dB(A)
Unsicherheit KpA 3 dB
Schallleistungspegel LWA 103,5 dB(A)
Unsicherheit KWA 3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schlagbohren in Beton
Schwingungsemissionswert ah= 9,99 m/s2
Unsicherheit K = 1,5 m/s2
Bohren in Metall
Schwingungsemissionswert ah≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

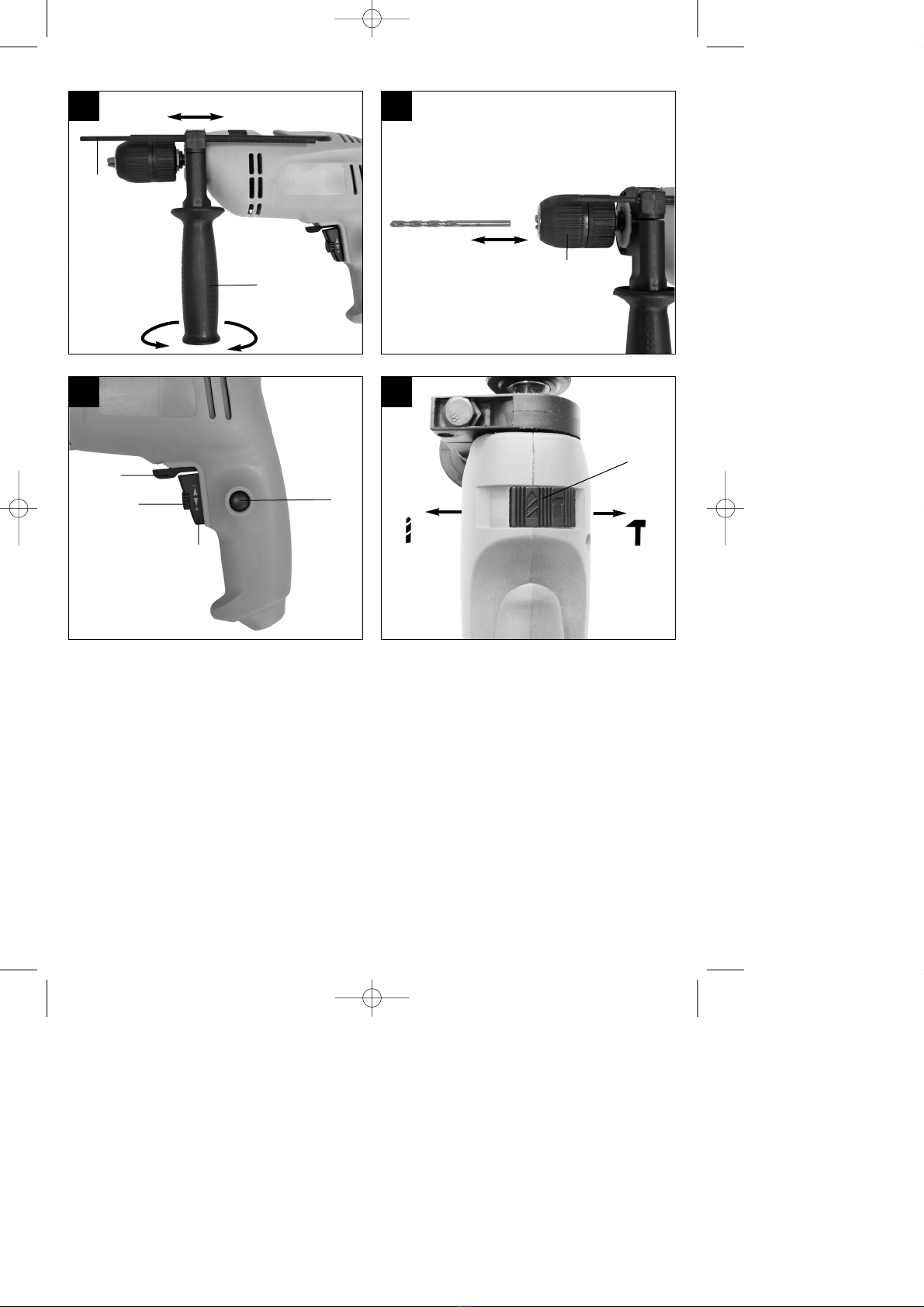

5.1. Zusatzhandgriff montieren (Bild 2-3/Pos. 8)
Der Zusatzhandgriff (8) bietet Ihnen während der
Benutzung der Schlagbohrmaschine zusätzlichen
Halt. Benutzen Sie das Gerät daher nicht ohne den
Zusatzhandgriff.
Befestigt wird der Zusatzhandgriff (8) an der
Schlagbohrmaschine durch Klemmung. Durch
drehen des Griffes im Uhrzeigersinn wird die
Klemmung angezogen. Drehen gegen den
Uhrzeigersinn löst die Klemmung.
Der beiliegende Zusatzhandgriff (8) muss
zunächst montiert werden. Hierzu ist durch
Drehen des Griffes die Klemmung weit genug zu
öffnen, damit der Zusatzhandgriff über das
Bohrfutter (1) auf die Schlagbohrmaschine
geschoben werden kann.
Nach dem Aufschieben des Zusatzhandgriffes
(8) schwenken Sie diesen in die für Sie
angenehmste Arbeitsposition.
Jetzt den Griff in entgegengesetzter Drehrichtung
wieder zudrehen, bis der Zusatzhandgriff fest
sitzt.
Der Zusatzhandgriff (8) ist für Rechtshänder
ebenso wie für Linkshänder geeignet.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 7

5.2 Tiefenanschlag montieren und einstellen
(Bild 4/Pos. 2)
Der Tiefenanschlag (2) wird vom Zusatzhandgriff (8)
durch Klemmung gehalten. Die Klemmung wird
wieder durch Drehen des Griffes gelöst bzw.
festgezogen.
Lösen Sie die Klemmung und setzen Sie den
Tiefenanschlag (2) in die dafür vorgesehene
Aussparung des Zusatzhandgriffes ein.
Bringen Sie den Tiefenanschlag (2) auf gleiche
Ebene zum Bohrer.
Ziehen Sie den Tiefenanschlag um die
gewünschte Bohrtiefe zurück.
Drehen Sie den Griff des Zusatzhandgriffes (8)
wieder zu bis dieser fest sitzt.
Bohren Sie nun das Loch, bis der Tiefenanschlag
(2) das Werkstück berührt.
5.3 Einsetzen des Bohrers (Bild 5)
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
Tiefenanschlag (2) wie in 5.2 beschrieben lösen
und in Richtung Bohrergriff schieben. Somit hat
man freien Zugang zum Bohrfutter (1).
Diese Schlagbohrmaschine ist mit einem
Schnellspann-Bohrfutter (1) ausgestattet.
Drehen Sie das Bohrfutter (1) auf. Die
Bohreröffnung muss groß genug sein, um den
Bohrer aufzunehmen.
Wählen Sie einen geeigneten Bohrer aus.
Schieben Sie das Werkzeug soweit wie möglich
in die Bohrfutteröffnung hinein.
Drehen Sie das Bohrfutter (1) zu. Prüfen Sie, ob
der Bohrer fest im Bohrfutter (1) sitzt.
Überprüfen Sie in regelmäßigen Abständen den
festen Sitzt des Bohrers bzw. Werkzeuges
(Netzstecker ziehen!).
6. Bedienung
6.1 Ein/Ausschalter (Bild 6/Pos. 5)
Setzen Sie zuerst einen geeigneten Bohrer in
das Gerät ein (siehe 5.3).
Verbinden Sie den Netzstecker mit einer
geeigneten Steckdose.
Setzen Sie die Bohrmaschine direkt an der
Bohrstelle an.
Einschalten:
Ein-/Ausschalter (5) drücken
Dauerbetrieb:
Ein-/Ausschalter (5) mit Feststellknopf (4) sichern.
Ausschalten:
Ein-/Ausschalter (5) kurz eindrücken.
6.2 Drehzahl einstellen (Bild 6/Pos. 5)
Sie können die Drehzahl während des Betriebes
stufenlos steuern.
Durch mehr oder wenig starkes Drücken des Ein-
/Ausschalters (5) wählen Sie die Drehzahl.
Wahl der richtigen Drehzahl: Die am besten
geeignete Drehzahl ist abhängig vom Werkstück,
von der Betriebsart und vom eingesetzten
Bohrer.
Geringer Druck auf Ein-/Ausschalter (5):
niedrigere Drehzahl (Geeignet für: kleine
Schrauben, weiche Werkstoffe)
Größerer Druck auf Ein-/Ausschalter (5): höhere
Drehzahl (Geeignet für: große/lange Schrauben,
harte Werkstoffe)
Tipp: Bohren Sie Bohrlöcher mit geringer Drehzahl
an. Erhöhen Sie Die Drehzahl danach schrittweise.
Vorteile:
Der Bohrer ist beim Anbohren leichter zu
kontrollieren und rutscht nicht ab.
Sie vermeiden zersplitterte Bohrlöcher (z.B. bei
Kacheln).
6.3 Vorwählen der Drehzahl (Bild 6/Pos. 6)
Der Drehzahl-Einstellring (6) ermöglicht es Ihnen,
die maximale Drehzahl zu definieren. Der Ein-
/Ausschalter (5) kann nur noch bis zur
vorgegebenen Maximaldrehzahl eingedrückt
werden.
Stellen Sie die Drehzahl mit dem Einstellring (6)
im Ein-/Ausschalter (5) ein.
Nehmen Sie diese Einstellung nicht während des
Bohrens vor.
6.4 Rechts-/Linkslauf-Umschalter (Bild 6/Pos. 7)
Nur im Stillstand umschalten!
Stellen Sie mit dem Rechts-/Linkslauf-
Umschalter (7) die Laufrichtung des
Schlagbohrers ein:
Laufrichtung Schalterposition
Rechtslauf (Vorwärts und Bohren) R
Linkslauf (Rücklauf) L
6.5 Bohren/Schlagbohren-Umschalter
(Bild 7/Pos. 3)
Nur im Stillstand umschalten!
Bohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Bohren. (Position A)
Anwendung: Hölzer; Metalle; Kunststoffe
D
8
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:01 Uhr Seite 8

D
9
Schlagbohren:
Bohren-/Schlagbohren-Umschalter (3) in Stellung
Schlagbohren. (Position B)
Anwendung: Beton; Gestein; Mauerwerk
6.6 Tipps für das Arbeiten mit Ihrer
Schlagbohrmaschine
6.6.1 Bohren von Beton und Mauerwerk
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position B
(Schlagbohren).
Benutzen Sie für das Bearbeiten von Mauerwerk
oder Beton immer Hartmetallbohrer und eine
hohe Drehzahleinstellung.
6.6.2 Bohren von Stahl
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position A (Bohren).
Benutzen Sie für das Bearbeiten von Stahl
immer HSS-Bohrer (HSS = Hochlegierter
Schnellarbeitsstahl) und eine niedrige
Drehzahleinstellung.
Es ist empfehlenswert die Bohrung durch ein
geeignetes Kühlmittel zu schmieren um
unnötigen Bohrerverschleiß zu vermeiden.
6.6.3 Schrauben eindrehen/lösen
Stellen Sie den Bohren/Schlagbohren
Umschalter (3) auf die Position A (Bohren).
Benutzen Sie eine niedrige Drehzahleinstellung.
6.6.4 Löcher anbohren
Falls Sie ein tiefes Loch in ein hartes Material (wie
etwa Stahl) bohren möchten, empfehlen wir, dass
Sie das Loch mit einem kleineren Bohrer vorbohren.
6.6.5 Bohren in Fliesen und Kacheln
Stellen Sie zum Anbohren den Umschalter
Bohren/Schlagbohren (3) auf die Position A
(Bohren).
Stellen Sie den Umschalter
Bohren/Schlagbohren (3) auf die Position B
(Schlagbohren), sobald der Bohrer die
Fliese/Kachel durchschlagen hat.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 9

10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
10
D
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 10

11
GB
“Caution - Read the operating instructions to reduce the risk of inquiry”
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Wear a breathing mask.
Dust which is injurious to health can be generated when working on wood and other materials.
Never use the device to work on any materials containing asbestos!
Wear safety goggles.
Sparks generated during working or splinters, chips and dust emitted by the device can cause
loss of sight.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 11

12
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Drill chuck
2. Drill depth stop
3. Drill/hammer drill selector switch
4. Locking button
5. ON/OFF switch
6. Speed controller
7. Clockwise/Counter-clockwise switch
8. Additional handle
2.2 Items supplied
Open the packaging and take out the equipment
with care.
Remove the packaging material and any
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
Inspect the equipment and accessories for
transport damage.
If possible, please keep the packaging until the
end of the guarantee period.
IMPORTANT
The equipment and packaging material are not
toys. Do not let children play with plastic bags,
foils or small parts. There is a danger of
swallowing or suffocating!
Hammer Drill
Drill depth stop
Additional handle
Original operating instructions
Safety instructions
3. Proper use
The drill is designed for drilling holes into wood, iron,
non-ferrous metals and rock using the appropriate
bits.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50 Hz
Power input: 650 W
Idling speed: 0-2800 min-1
Drilling capacity Concrete 13 mm
Steel 10 mm
Wood 30 mm
Protection class: II / 쓑
Weight: 1.8 kg
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level 92.5 dB(A)
KpA uncertainty 3 dB
LWA sound power level 103.5 dB(A)
KWA uncertainty 3 dB
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 12

GB
13
Wear ear-muffs.
The impact of noise can cause damage to hearing.
Total vibration values (vector sum of three directions)
determined in accordance with EN 60745.
Hammer drilling in concrete
Vibration emission value ah= 9.99 m/s2
K uncertainty = 1.5 m/s2
Drilling in metal
Vibration emission value ah≤2.5 m/s2
K uncertainty = 1.5 m/s2
Additional information for electric power tools
Warning!
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment
is used and may exceed the specified value in
exceptional circumstances.
The specified vibration value can be used to compare
the equipment with other electric power tools.
The specified vibration value can be used for initial
assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect working
order.
Service and clean the appliance regularly.
Adapt your working style to suit the appliance.
Do not overload the appliance.
Have the appliance serviced whenever
necessary.
Switch the appliance off when it is not in use.
Wear protective gloves.
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual
risks cannot be rules out. The following hazards
may arise in connection with the equipment’s
construction and layout:
1. Lung damage if no suitable protective dust mask
is used.
2. Damage to hearing if no suitable ear protection is
used.
3. Health damage caused by hand-arm vibrations if
the equipment is used over a prolonged period or
is not properly guided and maintained.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
Always pull the power plug before making
adjustments to the equipment.
5.1. Fitting the additional handle (Fig. 2-3/Item 8)
The additional handle (8) enables you to achieve
better stability whilst using the hammer drill. Do not
use the tool without the additional handle.
The additional handle (8) is secured to the hammer
drill by a clamp. During the handle clockwise tightens
this clamp. Turning it anti-clockwise will release the
clamp.
The supplied additional handle (8) must first be
fitted. To do this, the clamp must be opened by
turning the handle until it is wide enough for the
additional handle to be slid over the chuck (1)
and on to the hammer drill.
After you have positioned the additional handle
(8), turn it to the most comfortable working
position for you.
Now turn the handle in the opposite direction
again until the additional handle is secure.
The additional handle (8) is suitable for both left-
handed and right-handed users.
5.2 Fitting and adjusting the depth stop
(Fig. 4/Item 2)
The depth stop (2) is held in place by the additional
handle (8) by clamping. The clamp can be released
and tightened by turning the handle.
Release the clamp and fit the depth stop (2) in
the recess provided for it in the additional handle.
Set the depth stop (2) to the same level as the
drill bit.
Pull the depth stop back by the required drilling
depth.
Turn the handle on the additional handle (8) until
it is secure.
Now drill the hole until the depth stop (2) touches
the workpiece.
5.3 Fitting the drill bit (Fig. 5)
Always pull the power plug before making
adjustments to the equipment.
Release the depth stop (2) as described in 5.2
and push it towards the additional handle. This
provides free access to the chuck (1).
This hammer drill is fitted with a keyless chuck
(1).
Open the chuck (1). The drill bit opening must be
large enough to fit the drill bit into.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 13

14
GB
Select a suitable drill bit. Push the drill bit as far
as possible into the chuck opening.
Close the chuck (1). Check that the drill bit is
secure in the chuck (1).
Check at regular intervals that the drill bit or tool
is secure (pull the mains plug).
6. Operation
6.1 ON/OFF switch (Fig. 6/Item 5)
First fit a suitable drill bit into the tool (see 5.3).
Connect the mains plug to a suitable socket.
Position the drill in the position you wish to drill.
To switch on:
Press the ON/OFF switch (5)
Continuous operation:
Secure the ON/OFF switch (5) with the locking
button (4).
To switch off:
Press the ON/OFF switch (5) briefly.
6.2 Adjusting the speed (Fig. 6/Item 5)
You can infinitely vary the speed whilst using the
tool.
Select the speed by applying a greater or lesser
pressure to the ON/OFF switch (5).
Select the correct speed: The most suitable
speed depends on the workpiece, the type of use
and the drill bit used.
Low pressure on the ON/OFF switch (5): Lower
speed (suitable for: small screws and soft
materials)
Greater pressure on the ON/OFF switch (5):
Higher speed (suitable for large/long screws and
hard materials)
Tip: Start drilling holes at low speed. Then increase
the speed in stages.
Benefits:
The drill bit is easier to control when starting the
hole and will not slide away.
You avoid drilling messy holes (for example in
tiles).
6.3 Preselecting the speed (Fig. 6/Item 6)
The speed setting ring (6) enables you to define
the maximum speed. The ON/OFF switch (5) can
only be pressed to the defined maximum speed
setting.
Set the speed using the setting ring (6) on the
ON/OFF switch (5).
Do not attempt to make this setting whilst the drill
is in use.
6.4 Clockwise/Counter-clockwise switch
(Fig. 6/Item 7)
Change switch position only when the drill is
at a standstill!
Switch the direction of the hammer drill using the
clockwise/counter-clockwise switch (7):
Direction Switch position
Clockwise (forwards and drill) R
Counter-clockwise (reverse) L
6.5 Drill / hammer drill selector switch
(Fig. 7/Item 3)
Change switch position only when the drill is
at a standstill!
Drill
Drill / hammer drill selector switch (3) in the drill
position. (Position A)
Use for: Wood, metal, plastic
Hammer drill
Drill / hammer drill selector switch (3) in the hammer
drill position. (Position B)
Use for: Concrete, rock, masonry
6.6 Tips for working with your hammer drill
6.6.1 Drilling concrete and masonry
Switch the Drill/Hammer drill selector switch (3)
to position B (Hammer drill).
Always use carbide drill bits and a high speed
setting for drilling into masonry and concrete.
6.6.2 Drilling steel
Switch the drill / hammer drill selector switch (3)
to position A (drill).
Always use HSS drill bits (HSS = high speed
steel) and a low speed setting for drilling steel.
We recommend that you lubricate the hole with a
suitable cutting fluid to prevent unnecessary drill
bit wear.
6.6.3 Inserting/Removing screws
Switch the Drill/Hammer drill selector switch (3)
to position A (drill).
Use a low speed setting
6.6.4 Starting holes
If you wish to drill a deep hole in a hard material
(such as steel), we recommend that you start the
hole with a smaller drill bit.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 14

15
GB
6.6.5 Drilling tiles
To start the hole, switch the drill / hammer drill
selector switch (3) to position A (drill).
Switch the drill / hammer drill selector switch (3)
to position B (hammer drill) as soon as the drill
bit has passed through the tiles.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
8.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
10. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing
temperature. The ideal storage temperature is
between 5 and 30 °C. Store the electric tool in its
original packaging.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 15

16
TR
„İkaz – yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz“
Kulakl∂k tak∂n.
Çal∂μma esnas∂nda oluμan gürültü iμitme kayb∂na yol açabilir.
Toz maskesi tak∂n.
Ahμap ve di©er malzemeler üzerinde çal∂μ∂ld∂©∂nda sa©l∂©a zarar veren tozlar oluμabilir. Asbest
içeren malzemelerin iμlenmesi yasakt∂r!
∑μ gözlü©ü kullan∂n.
Çal∂μma esnas∂nda oluμan k∂v∂lc∂m veya aletten d∂μar∂ f∂rlayan k∂ym∂k, talaμ ve tozlar gözlere
zarar verebilir.
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 16

17
TR
Dikkat!
Yaralanmalar∂ ve maddi hasarlar∂ önlemek için aletler
ile çal∂μ∂rken baz∂ iμ güvenli©i talimatlar∂na riayet
edilecektir. Bu nedenle Kullanma Talimat∂n∂
dikkatlice okuyunuz. ∑çerdi©i bilgilere her zaman
eriμebilmek için Kullanma Talimat∂n∂ iyi bir yerde
saklay∂n∂z. Aleti baμka kiμilere ödünç verdi©inizde bu
Kullanma Talimat∂n∂ da alet ile birlikte verin.
Kullanma Talimat∂nda aç∂klanan bilgiler ve güvenlik
uyar∂lar∂na riayet edilmemesinden kaynaklanan iμ
kazalar∂ veya maddi hasarlardan herhangi bir
sorumluluk üstlenmeyiz.
1. Güvenlik Uyar∂lar∂
∑lgili güvenlik uyar∂lar∂ ekteki kullanma kitapç∂©∂nda
aç∂klanm∂μt∂r.
UYARI!
Tüm güvenlik bilgileri ve talimatları okuyunuz.
Güvenlik bilgileri ve talimatlarda belirtilen direktiflere
aykırı hareket edilmesi sonucunda elektrik çarpması,
yangın ve/veya ağır yaralanmalar meydana gelebilir.
Gelecekte kullanmak üzere tüm güvenlik bilgileri
ve talimatları saklayın.
2. Cihaz açıklaması / Sevkiyatın içeriği
2.1 Cihaz açıklaması (Şekil 1)
1. Mandren
2. Derinlik dayanağı
3. Normal delme/Darbeli delme değiştirme şalteri
4. Sabitleme düğmesi
5. Açık/Kapalı şalteri
6. Devir regülatörü
7. Sağa/Sola dönme şalteri
8. İlave sap
2.2 Sevkiyatın içeriği
Ambalajı açın ve aleti dikkatlice ambalajın içinden
çıkarın.
Ambalaj malzemelerini ve ambalaj ve transport
emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup olmadığını
kontrol edin.
Alet ve aksesuar parçalarının transport esnasında
hasar görüp görmediğini kontrol edin.
Garanti süresi doluncaya kadar mümkün
olduğunda ambalaj malzemelerini saklayın.
DİKKAT
Alet ve ambalaj malzemeleri oyuncak değildir!
Çocukların plastik poşet, folyo ve küçük parçalar
ile oynaması yasaktır! Çocukların küçük
parçaları yutma ve poşetler nedeniyle boğulma
tehlikesi vardır!
Darbeli Matkap
Derinlik dayanağı
İlave sap
Orijinal Kullanma Talimatı
Güvenlik Uyarıları
3. Kullanım amacına uygun kullanım
Matkap, uygun matkap ucu kullanılarak ahşap, demir,
renkli demir ve taş malzemelerine delik delmek için
tasarlanmıştır.
Makine yalnızca kullanım amacına göre
kullanılacaktır. Kullanım amacının dışındaki tüm
kullanımlar makinenin kullanılması için uygun değildir.
Bu tür kullanım amacı dışındaki kullanımlardan
kaynaklanan hasar ve yaralanmalarda, yalnızca
kullanıcı/işletici sorumlu olup üretici firma sorumlu
tutulamaz.
Lütfen cihazlarımızın ticari, zanaatkarlar veya
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Aletin
ticari, zanaatkarlar veya endüstriyel veya benzer
kullanımlarda kullanılmasından kaynaklanan hasarlar
garanti kapsamına dahil değildir.
4. Teknik özellkler
Gerilim: 230 V ~ 50 Hz
Güç: 650 W
Rölanti devri: 0 - 2800 dev/dak
Delme gücü: Beton 13 mm
Çelik 10 mm
Ahşap 30 mm
Koruma sınıfı: II / 쏾
Ağırlık: 1,8 kg
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 17

18
TR
Ses ve titreşim
Ses ve titreşim değerleri EN 60745 normuna göre
ölçülmüştür.
Ses basınç seviyesi LpA 92,5 dB(A)
Sapma KpA 3 dB
Ses güç seviyesi LWA 103,5 dB(A)
Sapma KWA 3 dB
Kulaklık takın.
Gürültü işitme kaybına sebep olabilir.
Toplam titreşim değerleri (üç yönün vektör toplamı)
EN 60745 normuna göre ölçülmüştür.
Betona darbeli delik delme
Titreşim emisyon değeri ah= 9,99 m/s2
Sapma K = 1,5 m/s2
Metal içine normal delik delme
Titreşim emisyon değeri ah≤ 2,5 m/s2
Sapma K = 1,5 m/s2
Elektrikli aletler için ek bilgiler
İkaz!
Açıklanan titreşim emisyon değeri standart test
metoduna göre ölçülmüş olup bu değer, elektrikli
aletin kullanım türü ve şekline bağlı olarak değişebilir
ve istisnai durumlarda açıklanmış olan bu değerin
üzerinde olabilir.
Açıklanan titreşim emisyon değeri elektrikli aletin
diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.
Açıklanan titreşim emisyon değeri, aletin
işletilmesinde etrafa verilecek rahatsızlığın ve etkinin
tahmin edilmesinde de kullanılabilir.
Makineden kaynaklanan gürültü ve titreşim
oluşmasını asgariye indirin!
Sadece hasarlı ve arızalı olmayan aletler kullanın.
Aletlerin düzenli olarak bakımını yapın ve
temizleyin.
Çalışma tarzınızı alete göre ayarlayın.
Aletlerinize aşırı yüklenmeyin.
Gerektiğinde arızalı aletin kontrol edilmesini
sağlayın.
Aleti kullanmadığınızda kapatın.
İş eldiveni takın.
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun
şekilde kullansanız dahi yine de bazı riskler
mevcut kalır. Bu elektrikli aletin yapı türü ve
modeli itibari ile aşağıda açıklanan tehlikeler
meydana gelebilir:
1. Uygun bir toz maskesi takılmadığında akciğer
hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme
hasarlarının oluşması.
3. Elektrikli alet uzun süre kullanıldığında veya
talimatlara göre kullanılmadığında veya bakımı
düzgün şekilde yapılmadığında el-kol
titreşiminden kaynaklanan sağlık hasarlarının
oluşması.
5. Çalıştırmadan önce
Makineyi elektrik şebekesine bağlamadan önce
makinenin tip etiketi üzerinde belirtilen değerlerin
elektrik şebekesi değerleri ile aynı olup olmadığını
kontrol edin.
Makine üzerinde ayar işlemi yapmadan önce daima
fişi prizden çıkarın.
5.1. İlave sapın montajı (Şekil 2-3/Poz. 8)
İlave sap (8), darbeli matkap aletini kullanırken ek bir
destek sağlar. Darbeli matkap aletini ilave sapı
takmadan kullanmayın.
İlave sap (8) darbeli matkaba sıkıştırma metodu ile
sabitlenir. Sap saat yönünde döndürüldüğünde
sıkışma artar. Sapın saat yönünün tersi yönünde
döndürülmesi ise sıkışmayı azaltır.
Matkap ile birlikte sevk edilmiş olan ilave sap (8)
çalışmaya başlamadan önce monte edilecektir.
Bu işlem için sapı döndürerek sıkıştırma yuvasının
yeterli derecede açılması ve böylece ilave sapın
mandren (1) üzerinden geçirilmesi mümkün
kılınacaktır.
İlave sap (8), mandren üzerinden geçirilip montaj
pozisyonuna getirildikten sonra sizin için en
uygun çalışma pozisyonuna getirilecektir.
Sonra sapı, dönme yönünün tersi yönüne
döndürerek ilave sapı sıkın.
İlave sap (8) hem solaklar hem de sağ el ile
çalışanlar için uygundur
5.2 Derinlik dayanağının montajı ve ayarlanması
(Şekil 4/Poz. 2)
Derinlik dayanağı (2) ilave sap (8) tarafından
sıkıştırma yöntemi ile sabit tutulur. Sıkıştırma derecesi
sapın döndürülmesi ile açılır ve/veya kapatılır.
Sıkıştırmayı açın ve derinlik dayanağını (2) ilave
sapın öngörülen yarığının içine yerleştirin.
Derinlik dayanağını (2) matkap ucu ile aynı
yüksekliğe getirin.
Derinlik dayanağını delmek istediğiniz delik
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 18

19
TR
derinliği mesafesi kadar geri çekin.
Derinlik dayanağı sabitleninceye kadar ilave sapı
(8) döndürün.
Sonra derinlik dayanağı (2) iş parçasına temas
edinceye kadar deliği delin.
5.3 Matkap ucunun takılması (Şekil 5)
Alet üzerinde ayar çalışmaları yapmadan önce
daima elektrik kablosunun fişini prizden çıkarın.
Derinlik dayanağını (2) madde 5.2’de açıklandığı
gibi açın ve matkap sapı yönüne itin. Böylece
mandrene (1) daha kolay erişilebilir.
Bu darbeli matkap anahtarsız mandren (1) ile
donatılmıştır.
Mandreni (1) döndürerek açın. Mandren deliği
takılacak matkap ucu çapı için yeterli büyüklükte
olmalıdır.
Uygun bir matkap ucu seçin. Matkap ucunu
mümkün olan en son derinliğe kadar mandren
içine yerleştirin.
Mandreni (1) döndürerek kapatın. Matkap ucunun
mandren (1) içinde sıkı şekilde bağlı olup
olmadığını kontrol edin.
Matkap ucunun ve/veya takımın mandren içinde
sıkı şekilde bağlı olup olmadığını düzenli aralıklar
ile kontrol edin (kontrol işlemine başlamadan
önce fişi prizden çıkarın!).
6. Kullanma
6.1 Açık/Kapalı şalteri (Şekil 6/Poz. 5)
Mandrene önce uygun bir matkap ucu yerleştirin
(bakınız Madde 5.3).
Elektrik kablosunun fişini uygun bir prize takın.
Darbeli matkabı direkt olarak çalışacağınız yerde
çalıştırın.
Çalıştırma:
Açık/Kapalı şalterine (5) basın
Sürekli çalıştırma:
Açık/Kapalı şalterini (5) sabitleme düğmesi (4) ile
emniyetleyin.
Kapatma:
Açık/Kapalı şalterine (5) kısaca basın.
6.2 Devir ayarı (Şekil 6/Poz. 5)
Devir ayarını delme işlemi esnasında
kademesizce değiştirebilirsiniz.
Açık/Kapalı şalterine (5) hafif veya kuvvetlice
basarak deviri ayarlayabilirsiniz.
Doğru devir ayarının seçilmesi: En uygun çalışma
devri delinecek malzeme türüne, işletme türüne
ve kullanılan matkap ucuna bağlıdır.
Açık/Kapalı şalterine (5) hafifçe bastığınızda:
düşük devir (küçük civataların sıkılması, yumuşak
malzemelerin delinmesi için uygundur)
Açık/Kapalı şalterine (5) kuvvetlice bastığınızda:
yüksek devir (büyük/uzun civataların sıkılması,
sert malzemelerin delinmesi için uygundur)
Tüyo: Delikleri düşük devirde delmeye başlayın.
Matkabın hızını sonra kademeli olarak yükseltin.
Avantajlar:
Matkap ucu delmeye başlamada daha kolay
kontrol edilebilir ve kaymaz.
Delik yerinin çatlamasını (örneğin seramik delme
işlemi) önlersiniz.
6.3 Devir değerinin ön seçimi (Şekil 6/Poz. 6)
Devir regülatörü (6), azami devir değerini
tanımlamanıza yardımcı olur. Açık/Kapalı şalteri
(5) ancak, öngörülmüş olan bu azami devire
kadar bastırılabilir.
Devir ayarını, Açık/Kapalı şalterindeki (5) ayar
halkası (6) ile ayarlayın.
Ayar işlemini delik delme işlemi esnasında
yapmayın.
6.4 Sağa dönme/Sola dönme değiştirme şalteri
(Şekil 6/Poz. 7)
Değiştirme şalterini sadece matkap dururken
kullanın!
Sağa/Sola dönme değiştirme şalteri (7) ile darbeli
matkabın dönme yönünü ayarlayın:
Dönme yönü Şalter pozisyonu
Sağa dönme (İleri ve normal delme) R
Sola dönme (geri (sola) dönme) L
6.5 Normal delme/darbeli delme değiştirme
şalteri (Şekil 7/Poz. 3)
Değiştirme şalterini sadece matkap dururken
kullanın!
Normal delme:
Normal delme/darbeli delme değiştirme şalteri (3)
normal delme pozisyonunda. (Pozisyon A)
Kullanım alanı: Ahşap, metal, plastik malzemeler
Darbeli delme:
Normal delme/darbeli delme değiştirme şalteri (3)
darbeli delme pozisyonunda. (Pozisyon B)
Kullanım alanı: Beton; taş; duvar
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 19

TR
20
6.6 Darbeli matkap ile çalışma tavsiyeleri
6.6.1 Beton ve duvar delme
Normal delme/darbeli delme değiştirme şalterini
(3) B pozisyonuna ayarlayın (darbeli delme).
Duvar veya beton uygulamaları için daima sert
metal uçlu matkap ucu kullanın ve yüksek devirde
çalışın.
6.6.2 Çelik malzemeleri delme
Normal delme/darbeli delme değiştirme şalterini
(3) A pozisyonuna ayarlayın (normal delme).
Çelik malzemelerin delinmesinde daima HSS
matkap ucu (HSS= yüksek alaşımlı hızlı çalışma
çeliği) kullanın ve düşük devirde çalışın.
Matkap ucunun gereksiz yere aşınmasını
önlemek için delme işlemi esnasında deliği uygun
bir soğutma sıvısı ile soğutun.
6.6.3 Civataları sıkma/sökme
Normal delme/darbeli delme değiştirme şalterini
(3) A pozisyonuna ayarlayın (normal delme).
Düşük devirde çalışın.
6.6.4 Küçük çaplı matkap ucu ile ön delme
Sert malzeme (örneğin çelik) içine uzun delik delmek
istediğinizde deliği önce küçük çaplı matkap ucu ile
delmenizi tavsiye ederiz.
6.6.5 Seramik ve fayans delme
Normal delme/darbeli delme değiştirme şalterini
(3) A pozisyonuna (normal delme) ayarlayın ve
deliğin ön delme işlemini gerçekleştirin.
Matkap ucu seramikten/fayanstan geçtikten
normal delme/darbeli delme değiştirme şalterini
(3) B pozisyonuna (darbeli delme) ayarlayın.
7. Elektrik kablosunun değiştirilmesi
Bu aletin elektrik kablosu hasar gördüğünde
oluşabilecek herhangi bir tehlikenin önlenmesi için
kablo, üretici firma veya yetkili servis veya uzman bir
personel tarafından değiştirilecektir.
8. Temizleme, Bak∂m ve Yedek Parça
Sipariμi
Temizleme çal∂μmas∂na baμlamadan önce fiμi
prizden ç∂kar∂n.
8.1 Temizleme
Koruma donan∂mlar∂, hava delikleri ve motor
gövdesini mümkün oldu©unca toz ve kirden
temiz tutun. Aleti temiz bir bez ile silin veya
düμük bas∂nçl∂ hava ile üfleyerek temizleyin.
Aleti her kullanmadan sonra temizlemenizi
tavsiye ederiz.
Aleti düzenli olarak nemli bir bez ve biraz s∂v∂
sabun ile temizleyin. Temizleme iμleminde
deterjan veya solvent kullanmay∂n, zira bu
temizleme maddeleri aletin plastik malzemelerine
zarar verir. Aletin içine su girmemesine dikkat
edin.
8.2 Kömür fırçalar
Aşırı kıvılcım oluştuğunda kömür fırçaların elektrikçi
uzman personel tarafından kontrol edilmesini
sağlayın.
Dikkat! Kömür fırçalar ancak elektrikçi uzman
personel tarafından değiştirilmelidir.
8.3 Bak∂m
Cihaz∂n içinde baμka bak∂m∂ yap∂lacak parça
bulunmaz.
8.4 Yedek parça sipariμi:
Yedek parça sipariμinde aμa©∂da aç∂klanan bilgiler
verilecektir:
Cihaz tipi
Cihaz∂n parça numaras∂
Cihaz∂n kod numaras∂
∑stenilen yedek parçan∂n yedek parça numaras∂
9. Bertaraf etme ve geri kazan∂m
Nakliye esnas∂nda hasar görmesini önlemek için alet
özel bir ambalaj içinde gönderilir. Bu ambalaj
hammadde olup tekrar kullan∂labilir veya geri
kazan∂m prosesinde iμlenerek hammaddeye
dönüμtürülebilir.
Nakliye ve aksesuarlar∂ örne©in metal ve plastik gibi
çeμitli malzemelerden meydana gelir. Ar∂zal∂
parçalar∂ özel at∂k bertaraf etme sistemine verin. Bu
sistemin nerede oldu©unu bayinizden veya yerel
yönetimlerden ö©renebilirsiniz!
Anleitung_SBE_650_SPK7:_ 01.06.2010 9:02 Uhr Seite 20
