Deaf Bonce MACHETE M10 v2 D2 User manual

M10 v2 D2/D4
MACHETE SERIES
M12 v2 D2/D4 M15 v2 D2/D4
http://alphard.audio

Thank you for purchasing the Deaf Bonce product of Machete series! Our company is committed to the creation of extremely
high-profile systems with no loss of quality.
To ensure proper use, please carefully read through this manual before using this product. It is especially important that you
read and observe caution’s in this manual. Please keep the manual in a safe and accessible place for future reference.
1. Fasten the subwoofer properly when installing it in the vehicle. If the component is disconnected during driving, it may
cause serious damage to the passengers of the vehicle or another vehicle.
2. Before installing the components, if possible store the product in its original package to avoid accidental damage to the
product.
3. Be careful when installing and dismantling the subwoofer! Do not let the subwoofer drop to avoid damage of its moving
parts.
4. When working with tools follow safety rules.
5. Before the installation switch off the head unit and all other audio devices to avoid their damage.
6. Make sure that the location of the subwoofer does not hinder the proper operation of mechanical and electrical devices of
the vehicle.
7. Do not install components in places exposed to water, excessive humidity, high or low temperature, dust or dirt.
ATTENTION!!! The product may be operated at +5 to +40 °C. In case of moisture condensation, let the product to dry.
8. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe or
other structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.
9. When stretching back the speaker cables make sure that they are not in contact with sharp edges or moving mechanical
devices. Make sure that they are firmly fixed and protected over the entire length.
10. The diameter of the speaker cables must be selected in accordance with the length and applied power.
11. Never stretch the cables outside of the car and near the moving parts of the car. This can lead to destruction of the
insulating layer, short circuit and fire.
12. To protect the cables use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies
close to the parts exposed to heat.
CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
Attention! You need to connect both voice coils of the subwoofer.
Do not expose your amplifier to loads below the value predetermined by the manufacturer.
Various examples of connection types are given at the pages below. Use these examples to determine the required load
impedance of your connection.
Con nec t ion o f ter m ina ls
Ser ial c o nne cti o n

Par all e l con nec t ion
Sch eme s o f ena bli n g the l oad o f t he su bwo o fer
Vo ice c o ils 2 +2, 4 + 4 Ohm
One s ubw o ofe r, c oil s i n ser ies
One s ubw o ofe r, c oil s i n par all e l
Sub woo f ers i n ser i es, c oil s i n par all e l

Sub woo f ers i n ser i es, c oil s i n ser ies
Sub woo f ers i n par a lle l, co i ls in s eri e s

CAUTION!!! High sound pressure can damage your health!
Please use the common sense when controlling volume!
Sub woo f ers i n par a lle l, co i ls in p ara l lel

3
The recommended volume, liters / ft
Port area, cm² / inch²
Port length, cm / inch
Hz setting
Parameters/Model
50 / 1.7 90 / 3.1
150 / 24 200 / 30
62 / 24.4 40 / 15.7
35 35
M12 v2 D2/D4 M15 v2 D2/D4
40 / 1.4
80 / 13
35 / 13.7
37
M10 v2 D2/D4
Sel ect i on of t he di a met er sp e ake r cab l e
The correct choice of the amplifier, its settings and enclosure design prolongs the lifetime of your subwoofer. You should
select an amplifier with a nominal power below the nominal power of the subwoofer. Proper coordination of the head unit (HU)
with the amplifier will provide a clean, undistorted signal fed to the subwoofer, which prevents overheating and voice coil
damage. Like any other speaker the subwoofer has moving and stationary parts. We strongly recommend that the moving parts
of the subwoofer should be warmed up at the beginning of operation. Be extra careful when warming up the parts. Warm up the
subwoofer using musical material for 40 hours at medium power. If, during operation at maximum volume you feel strange smell,
you should lower the volume of the subwoofer and let the device to cool down at a low volume.
Recommended settings of the amplifier and HU: Volume of HU should not exceed 80%. The amplifier sensitivity should be set
to 50%, subsonic filter frequency (Subsonic) should be set to 5 Hz below the port settings. For example, if you configure the port at
30 Hz, Subsonic should be set to 25 Hz. The low pass filter LPF (the filter that cuts all frequencies above those set for the filter)
should be set to 63-80 Hz, bassboost should be set to 0.

This specified sensitivity is not directly connected with the sound pressure in the vehicle and therefore should not be
used as the sole indicator for comparison with other subwoofers.
EN
6. S PEC I FIC ATI ONS
Size (inch)
Surround
Cone
Frame
Magnet type
Voice coil size (inch)
Voice coil wire
Model
Power RMS (W)
Power MAX (W)
TH IEL E -SM ALL P ARA MET E RS
Impedance (Ohm)
Re (Ohm)
Xmax (mm)
Fs (Hz)
Vas (L)
Qts
BL
SPL (dB)
10 12 15
Foam Foam Foam
Pressed paper Pressed paper Pressed paper
Stamped Steel Stamped Steel Stamped Steel
Ferrite Ferrite Ferrite
500 500 500
1000 1000 1000
2.5 2.5 2.5
M10 v2 D2/D4 M12 v2 D2/D4 M15 v2 D2/D4
Copper Copper Copper
2+2/4+4 2+2/4+4 2+2/4+4
14/14 14/14 14/14
34.2/34.6 31.5/31.8 29.5/29.1
28.94/30.02 42.31/48.08 80.42/82.14
0.41/0.4 0.46/0.44 0.54/0.62
19.94/20.31 21.5/22.1 25.26/26.17
1.8+1.8/3.6+3.6 1.8+1.8/3.6+3.6 1.8+1.8/3.6+3.6
86.21/86.36 87.4/87.7 89.2/89.6

1. Subwoofer - 1 pcs.
2. Owner's Manual - 1 pcs.
3. Warranty card - 1 pcs.
M10 v 2 D2/ D 4 M12 v 2 D2/ D 4
M15 v 2 D2/ D 4
EN

10 . INF O RMA TIO N ON DI SPO S AL OF T HE EL ECT RIC A L AND
EL ECT RO NIC E QUI P MEN T (FO R THE E UROPE AN CO UNT R IES W ITH
SE PAR A TE WA STE C OLL ECT I ON)
EN
9. WAR RAN TY AN D MAI N TEN ANC E INF O
http://alphard.audio
Items marked “crisscrossed wheeled bin” are not allowed to be disposed of together with usual household waste. These
electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and
components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please
contact your local municipal office. Recycling and proper disposal helps to protect the environment and prevent harmful effects
on health.
Deaf Bonce product of Machete series are warranted against defects concerning materials and their manufacturing under
normal functioning conditions.
While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The
defective product, along with notification about it, must be returned to the dealer from which it was purchased together with the
warranty certificate duly filled in, . If the product is no longer under warranty, it will be complete with the original packaging
repaired at the current costs.
Our company does not undertake any liability for damages due to transportation. Our company does not take any
responsibility for: costs or loss of profit due to the impossibility to use the product, other accidental or consequential costs,
expenses or damages suffered by the customer. Warranty according to laws in force. For more information visit our website and
carefully read warranty card. The manufacturer reserves the right to change design and specification without prior notice.
Manufacturer: Ningbo Sound Solution I&E Trading Co., Ltd
Made in China

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Параметры рекомендуемых оформлений

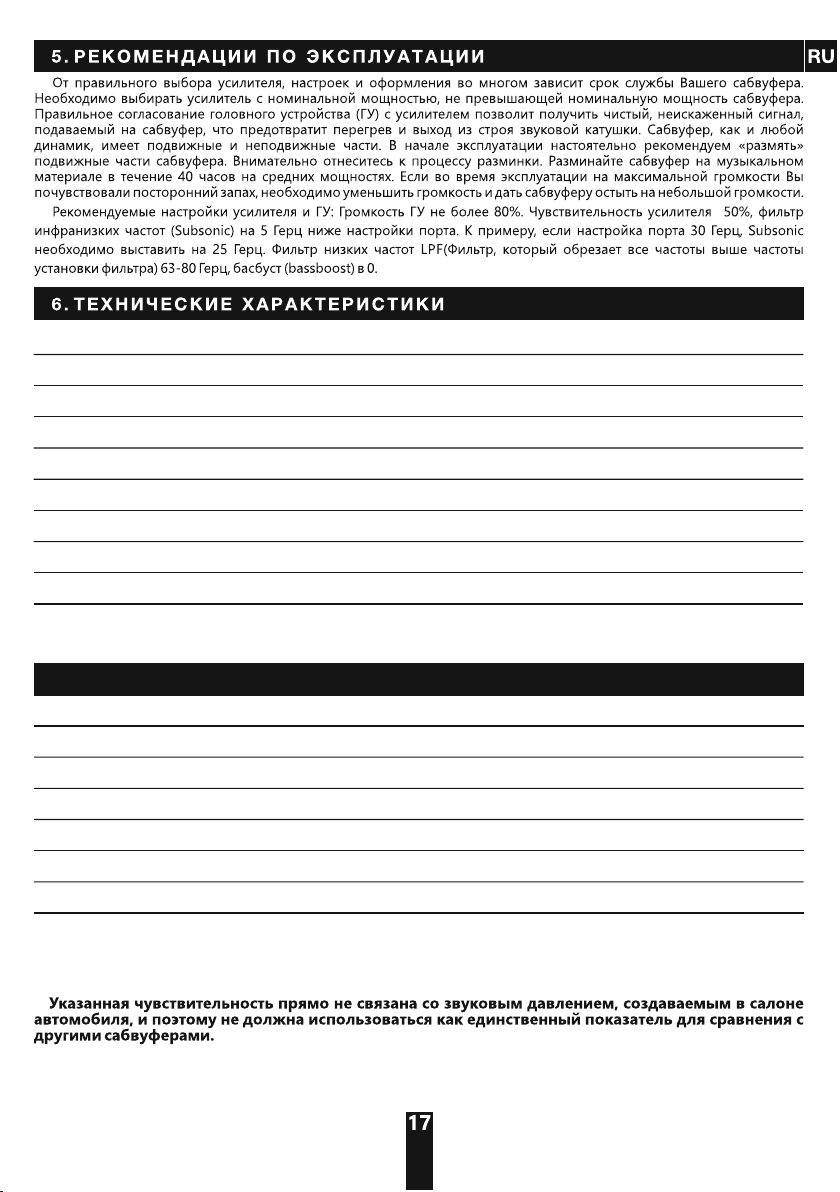

5. Рекомендации по эксплуатации
6. Технические характеристики
7. Размеры
8. Комплектация
9. Информация по гарантийному и сервисному обслуживанию
10. Информация об утилизации электрического и электронного оборудования
(для европейских стран, в которых организован раздельный сбор отходов)

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию
чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед
использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве.
Пожалуйста, сохраните руководство в надежном и доступном месте.
1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он
может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните
изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании
повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства
аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических
и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой
или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до
+40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет
электропроводки, трубопроводов тормозной системы , бензопровода либо других элементов конструкции. Соблюдайте
технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или
движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может
привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или
другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
Внимание! Необходимо обязательно подключить обе звуковые катушки сабвуфера. Ни в коем случае не подвергайте
свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на
следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.
Под клю ч ени е тер м ина лов

Пос лед о ват ель н ое со еди н ени е
Пар алл е льн ое со е дин ени е
Схе ма вк л юче ния н а гру зки с а бву фер а
Кат ушк и 2 +2, 4 +4 Ом
Оди н саб в уфе р, ка т ушк и пос л едо ват е льн о
Оди н саб в уфер , к ат у шки п а ра л лельн о
Саб вуф е ры по сле д ова тел ь но, к ату ш ки па рал л ель но

Саб вуф е ры по сле д ова тел ь но, к ату ш ки по сле д ова тел ь но

Саб вуф е ры па рал л ель но, к а туш ки по с лед ова т ель но
Саб вуф е ры па рал л ель но, к а туш ки па р алл ель н о

3
Рекомендуемый объем, литр / фут
2
Площадь порта, см² / дюйм
Длина порта, см / дюйм
Настройка Герц
Параметры
50 / 1.7 90 / 3.1
150 / 24 200 / 30
62 / 24.4 40 / 15.7
35 35
M12 v2 D2/D4 M15 v2 D2/D4
40 / 1.4
80 / 13
35 / 13.7
37
M10 v2 D2/D4
Выб ор се ч ени я аку с тич еск и х каб еле й

Размер (дюймы)
Материал подвеса
Материал диффузора
Материал корзины
Материал магнита
Диаметр звуковой катушки (дюймы)
Материал намотки катушки
Модель
Мощность RMS (Вт)
Мощность MAX (Вт)
10 12 15
Вспененный полиуретан
Пресс. целлюлоза Пресс. целлюлоза Пресс. целлюлоза
Штампованная Сталь
Феррит Феррит Феррит
500 500 500
1000 1000 1000
2.5 2.5 2.5
M10 v2 D2/D4 M12 v2 D2/D4 M15 v2 D2/D4
Медь Медь Медь
TH IEL E -SM ALL P ARA MET E RS
Impedance (Ом)
Re (Ом)
Xmax (мм)
Fs (Гц)
Vas (Л)
Qts
BL
SPL (дБ)
2+2/4+4 2+2/4+4 2+2/4+4
14/14 14/14 14/14
34.2/34.6 31.5/31.8 29.5/29.1
28.94/30.02 42.31/48.08 80.42/82.14
0.41/0.4 0.46/0.44 0.54/0.62
19.94/20.31 21.5/22.1 25.26/26.17
1.8+1.8/3.6+3.6 1.8+1.8/3.6+3.6 1.8+1.8/3.6+3.6
86.21/86.36 87.4/87.7 89.2/89.6

M10 v 2 D2/ D 4 M12 v 2 D2/ D 4
M15 v 2 D2/ D 4

RU
9. ИН ФО РМ АЦ ИЯ ПО Г АР АН ТИЙ НО МУ И С ЕРВИС НО МУ О БСЛ УЖ ИВ АНИ Ю
10 . ИНФ О РМА ЦИЯ О Б УТИ ЛИЗ А ЦИИ Э ЛЕК ТРО ННО Г О И
ЭЛ ЕКТ Р ИЧЕ СКО ГО ОБ ОРУ Д ОВА НИЯ ( ДЛЯ Е ВРО П ЕЙС КИХ С ТРА Н ,
В КО ТОР Ы Х ОРГ АНИ ЗОВ АН РА З ДЕЛ ЬНЫ Й СБО Р ОТХ О ДОВ )
Для каждого продукта Deaf Bonce серии Machete гарантируется отсутствие дефектов материалов и изготовления при
нормальном использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению
компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с
правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар
уже не на гарантии, он будет отремонтирован за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не
несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие
случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно
действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и
внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без
предварительного уведомления.
Производитель: Ningbo Sound Solution I&E Trading Co., Ltd
Произведено в Китае
