DecaLED 94305025 User manual
DecaLED®
Panel Back-lit Range
Product code(s)
94305025, 94305028, 94305125, 94305128, 94305225, 94305228
RoHS IP40
www.decaled.com
Technische specicaties | Technical specications
Panel 295 x 295 mm
94305025/28
Panel 595 x 595 mm
94305125/28
Panel 295 x 1195 mm
94305225/28
Wattage | Power 20 W 40 W 40 W
Doorlaatspanning | Foward voltage (Uf) 40 V 30 V 40 V
Amperage 500 mA 1050 mA 1050 mA
Dimbaar | Dimmable Optional: 1-10V, DALI, DMX, pulse
Power factor > 0,95
Kleur | Colour neutral white, warm white
Kleurtemperatuur | Color temperature 4000 °K, 3000 °K
Stralingshoek | Beam angle 113°
Lumenstroom | Luminous ux 2135 Lm, 2045 Lm 4200 Lm, 4000 Lm 4800 Lm, 4200 Lm
Kleurweergave | CRI (Ra) > 82
Verblindingsfactor | UGR < 19-21
Gemid. levensduur | Expected life time 50000 hours
Afmetingen | Dimensions W1 x L2 x H3295 x 295 x 45 mm 595 x 595 x 51 mm 295 x 1195 x 45 mm
Inbouwmaat | Cut out W4 x L5 x H6287 x 287 x 54 mm 572 x 572 x 54 mm 275 x 1175 x 54 mm
Gewicht | Weight 580 g 1867 g 2020 g
Veiligheidsinstructies
• Laat dit product installeren en onderhouden door een geschoolde technicus.
•De beschikbare netspanning mag niet hoger zijn dan de spanning in de specicaties
van deze handleiding.
•Houd dit product buiten het bereik van kinderen en onbevoegden.
• Elektrocutiegevaar bij het openen van het product. Raak geen kabels aan die onder
stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet
zelf. Laat het onderhoud van het product over aan een geschoolde vakman.
• Dit verlichtingsproduct heeft geen ingebouwde voorziening om het los te koppelen
van het stroomnet. Isoleer het product elektrisch voor de installatie of onderhoud.
Zorg ervoor dat het stroomsnoer niet gekneld of geplooid is en bescherm het tegen
beschadigingen. Waarschuwing! Indien de voedingskabel beschadigd is, dan moet
deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon
vervangen worden om gevaar te voorkomen.
• Attentie: mogelijk gevaarlijke optische straling uitgezonden door dit product. Kijk nooit
rechtstreeks in de lichtbron. Dit kan leiden tot oogletsel.
• Attentie: dit product wordt warm tijdens het gebruik.
• Gebruik het product enkel binnenshuis. Bescherm het product tegen regen,
vochtigheid en opspattende vloeistoffen. Plaats geen objecten gevuld met vloeistof
op of naast het product.
• Gebruik de lamp niet indien de beschermplaat / cover gebarsten of gebroken is.
Ontkoppel het product onmiddellijk. De beschermplaat / cover is niet vervangbaar.
• Alle elektrotechnische installaties dienen te worden uitgevoerd volgens de IEE
bedradingsrichtlijnen.
Safety instructions
•A qualied technician shall install and service this device.
•Make sure that the available voltage does not exceed the voltage stated in the
specications of this manual.
• Keep this device away from children and unauthorized users.
• Risk of electroshock when opening the cover. Touching live wires can cause life-
threatening electroshocks. Do not disassemble or open the housing yourself. Have the
device repaired by qualied personnel.
• This luminaire does not have a built-in device to disconnect it from the electric mains.
Make sure to electrically isolate the luminaire before installation or maintenance
activities are performed. Do not crimp the power cord and protect it against
damage. Warning! If the power cord is damaged, it must be replaced by the
manufacturer, its service agent, or similarly qualied persons in order to avoid any
hazard.
• Caution: possibly hazardous optical radiation emitted from this product. Do not look
at operating lamp. Eye injury may result.
• Caution: device heats up during use.
• Indoor use only. Keep this device away from rain, moisture, splashing and dripping
liquids. Never put objects lled with liquids on top of or close to the device.
• Do not use the luminaire with a cracked or broken protective shield. Disconnect
immediately from the mains. The protective shield is not replaceable.
• All electrical installations must be carried out according to IEE wiring regulations.
Reiniging en onderhoud
• Dit verlichtingsproduct heeft geen ingebouwde voorziening om het los te koppelen
van het stroomnet. Isoleer het product elektrisch voor de installatie of onderhoud.
• Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen
van roest vertonen.
•De behuizing, de zichtbare delen, de montagebeugels en de montageplaats (bv. het
plafond of bevestingsveren) mogen niet vervormd zijn of aangepast worden (geen
extra gaten in montagebeugels boren, aansluitingen niet verplaatsen, enz.).
• Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen
niet onregelmatig bewegen.
• De voedingskabels mogen niet beschadigd zijn. Laat het product onderhouden door
een geschoolde technicus.
• Indien de beschermplaat / cover beschadigd is, moet u de lamp onmiddellijk
loskoppelen van het stroomnet. Gebruik de lamp niet indien de beschermplaat /
cover gebarsten of gebroken is. De beschermplaat / cover is niet vervangbaar.
• De gebruiker mag geen onderdelen vervangen.
• Bestel eventuele reserveonderdelen bij uw plaatselijke verdeler.
• Maak het product geregeld schoon met een vochtige, niet pluizende doek.
• Gebruik geen alcohol of oplosmiddelen voor de reiniging.
Cleaning and maintenance
• This luminaire does not have a built-in device to disconnect it from the electric mains.
Make sure to electrically isolate the luminaire before installation or maintenance
activities are performed.
• All screws shall be tight and free of corrosion.
• The housing, the visible parts, the mounting supports and the installation location
(e.g. ceiling, suspension, etc.) shall not be deformed, modied or tampered with;
e.g. do not drill extra holes in mounting supports, do not change the location of the
connections.
• Mechanically moving parts must not show any signs of wear and tear.
• The electric power supply cables must not show any damage.
•Have a qualied technician maintain the device.
• If the protective shield / cover is damaged, disconnect the lamp immediately from
the mains. Do not use the lamp with a cracked or broken protective shield / cover.
The protective shield / cover is not replaceable.
• There are no user-serviceable parts.
• Contact your dealer for spare parts if necessary.
• Wipe the device regularly with a moist, lint-free cloth.
• Do not use alcohol or solvents for cleaning.
Versie 2019.05
H3
W1
L2
W4/L5
W1
L2

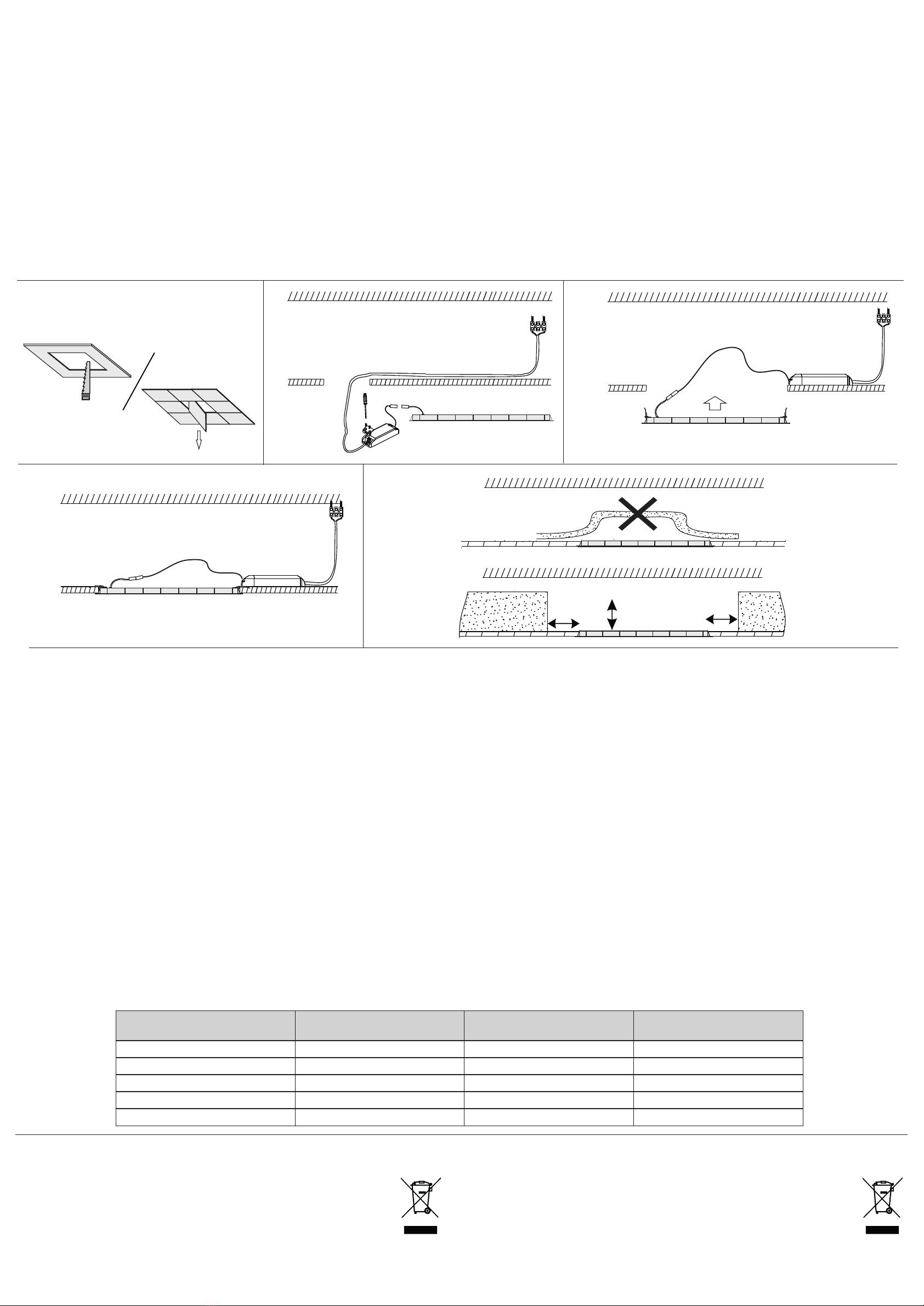

Installatie
• Respecteer altijd de veiligheidsinstructies! Neem deze door voordat u met de
installatie begint.
• Schakel de stroom uit / los, voordat u begint aan de installatie of de bedrading.
• Verwijder eventuele beschermfolie van de achterzijde van het paneel.
• Zaag een montagegat of maak een opening in het systeemplafond, in
overeenstemming met de afmetingen conform de specicaties op de andere zijde
van deze handleiding.
• Zorg ervoor dat de secundaire zijde van de driver is aangesloten aan het armatuur,
voordat u de primaire zijde van stroom voorziet.
• Sluit de primaire zijde van de driver aan op de stroomvoorziening, conform IEE
regelgeving.
•Zorg ervoor dat het armatuur niet wordt afgedekt. Houdt tenminste 5cm ruimte
vrij boven- en 10cm rondom het armatuur. Verzeker u zelf ervan dat u conform
maatregelen voor brandveiligheid installeert.
• Bij installatie in een systeemplafond: verwijder indien nodig de klemveren. Het paneel
kan eenvoudig in het raster worden gelegd.
• Bij installatie in een los montagegat: druk de klemveren omhoog en plaats het
armatuur in het montagegat.
Installation
• Always respect the safety instructions! Check them out before you begin the
installation.
• Turn the power off / disconnect, before starting the installation or wiring.
•Remove any protective lm from the back of the panel.
• Cut a mounting hole or open the false ceiling in accordance with the dimensions in
the specications on the other page of this manual.
• Make sure the secondary side of the driver is connected to the luminaire before
connecting the primary side with power.
• Connect the primary side of the driver to the power supply in accordance with IEE
regulations.
• Ensure that the luminaire is not covered. Keep at least 5cm space above and
10cm around the luminaire. Ensure yourself that you install according to re safety
regulations.
• When installing in a standard false ceiling: remove the spring clamps if necessary.
Simply place the panel into the grid.
• When installing in an individual mounting hole: press the retaining springs up and
place the luminaire into the mounting hole.
Algemeen gebruik
De DecaLED®Panel Back-lit Range is een energiezuinig LED plafondtegel / inbouw-
armatuur dat perfect in systeemplafonds en verlaagde plafonds gemonteerd kan
worden. Het armatuur geeft een neutraal- of warm witte lichtbundel (afhankelijk van
de gekozen uitvoering). Dit product wordt in een systeemplafondraster gelegd of
gemonteerd met behulp klemveren. Bij montage in een systeemplafond is het aan te
bevelen om de klemveren van het armatuur te verwijderen.
•Bescherm dit product tegen extreme temperaturen.
• Bescherm het product tegen schokken. Vermijd brute kracht tijdens de bediening.
• Bestudeer eerst de functies van het product voordat u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het product.
Schade door wijzigingen die de gebruiker heeft aangebracht aan het product, valt
niet onder de garantie.
• Gebruik het product enkel waarvoor het gemaakt is. Andere toepassingen kunnen
leiden tot kortsluitingen, brandwonden, elektrische schokken, enz.
• De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in
deze handleiding. Uw dealer zal de verantwoordelijkheid afwijzen voor defecten of
problemen die hier rechtstreeks verband mee houden.
• Gebruik de oorspronkelijke verpakking wanneer u het product vervoert.
• Bewaar deze handleiding voor verdere raadpleging.
De DecaLED®Panel Back-lit Range wordt standaard zonder driver geleverd. Afhankelijk
van de gewenste toepassing, dimtechnieken (niet / 1-10V / DALI / DMX / puls) en totaal
aantal armaturen worden passende LED drivers geadviseerd:
General usage
The DecaLED® Panel Back-lit Range is an energy-efcient LED panel / recessed ceiling
xture that is perfectly suited for mounting in system/hollow ceilings. The luminaire provides
a neutral- or warm white light (depening on the choosen model). The product is placed
into a standard false ceiling grid or mounted using spring clamps. When mounted in a
false ceiling grid, it is advisable to remove the spring clips from the luminaire.
•Keep this device away from extreme temperatures.
• Protect this device from shocks and abuse. Avoid brute force when operating the
device.
• Familiarise yourself with the functions of the device before actually using it.
•All modications of the device are forbidden for safety reasons. Damage caused by
user modications to the device is not covered by the warranty.
• Only use the device for its intended purpose. All other uses may lead to short circuits,
burns, electroshocks, lamp explosion, crash, etc.
• Using the device in an unauthorised way will void the warranty.
• Damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects or
problems.
• Use the original packaging if the device is to be transported.
• Keep this manual for future reference.
The DecaLED®Panel Back-lit Range is supplied without a driver. Depending on the desired
application, dimming (none / 1-10V / DALI / DMX / pulse) and total number of xtures are
recommended appropriate LED drivers:
Afvoeren van het product (WEEE)
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn
levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan
het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone
huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen
voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Disposal of the product (WEEE)
This symbol on the device or the package indicates that disposal of the
device after its lifecycle could harm the environment. Do not dispose of
the unit (or batteries) as unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be returned to your
distributor or to a local recycling service. Respect the local environmental
rules.
A) B) C)
D) E)
Min. 5 cm!
Min.
10 cm!
Min.
10 cm!
Dimbaar / Dimmable Panel Back-lit 295 x 295 mm
(500 mA)
Panel Back-lit 595 x 595 mm
(1050 mA)
Panel Back-lit 295 x 1195 mm
(1050 mA)
Niet / None 95900020 95904152 95904152
1-10V 95905130 95905150 95905151
DALI 95803360 95803560 95803560
DMX 95802100 95802100 95802100
Puls / Pulse 94000067 94000070 94000070
This manual suits for next models
5
