DekoLight 710036 Service manual

Deko-Light Elektronik-Vertriebs GmbH 30.04.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 4
Produkt - Hinweise
Schienensystem 3-Phasen 230V, D Line
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen
zur Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Allgemeine Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Schalten Sie hierzu den entsprechenden Sicherungsautomat/
Leistungsschalter der Hausinstallation frei.
Wir empfehlen Ihnen, das Produkt mit einer Fehlerstromschutzeinrichtung abzusichern. Beachten Sie die
örtlichen Installationsvorschriften.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Bringen Sie das Produkt nicht mit extremer Hitze oder o󰀨ener Flamme in Kontakt.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
Dämmmaterial oder ähnlichen Werksto󰀨en abgedeckt werden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.
Bitte verwenden Sie innerhalb eines Stromschienensystems niemals Entladungslampen, Leuchtsto󰀨röhren
etc. und LED-Leuchten im gemischten Betrieb. Dies führt in den meisten Fällen zu einem vorzeitigen Ausfall
der LED-Leuchten.

Deko-Light Elektronik-Vertriebs GmbH 30.04.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 4
Produkt - Hinweise
Schienensystem 3-Phasen 230V, D Line
2. Stromschienen
Die Stromschiene kann mit einer Metallbügelsäge o.ä. gekürzt werden. Achten Sie auf einen geraden Schnitt.
Wir bieten Ihnen dafür gerne unseren Zuschnittservice für Stromschienen an. Fragen Sie unseren Vertrieb.
Die Stromschiene darf nur auf einem stabilen Untergrund befestigt werden.
Bitte beachten Sie die mechanische Belastbarkeit des Systems und passen Sie die Befestigungspunkte
entsprechend an. Informationen hierzu entnehmen Sie dem jeweiligen Manual sowie der Planungshilfe.
Bitte achten Sie bei der Montage darauf, alle elektrischen Komponenten wie z.B. Einspeiser und Verbinder
vollständig in die Stromschiene einzuschieben und diese mittels der Fixierschraube zusätzlich innerhalb der
Schiene zu verankern.
O󰀨ene Enden der Stromschiene müssen mit Endkappen (710066, 710067, 710068) verschlossen werden.
Stromschienen die innerhalb einer möglichen Berührungszone oder in einer Höhe von weniger als 2,30 m
montiert sind, müssen zusätzlich mit einer Abdeckblende (710077, 710079) verschlossen werden.
3. Bestimmungsgemäße Verwendung
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
4. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmen vornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
5. Funktionsstörung
Stromversorgung Hausinstallationsseitig gewährleistet?
Einspeiser korrekt montiert, angeschlossen und gesichert?
Stromschienenverbinder korrekt montiert und gesichert?
Lampen/3ph-Adapter/Stromschienenadapter in korrekter Richtung montiert, vollständig verriegelt und
Phasenwahlschalter entsprechend ausgewählt?
6. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den ö󰀨entlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.

Deko-Light Elektronik-Vertriebs GmbH 30.04.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 4
Product-Notes
Track system 3-Phases 230V, D Line
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of e󰀨ective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
1. General Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these product
notes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It may
not be operated if there are any damages to electrical parts.
The connection lines in the building must be disconnected before installation and secured against being
switched back on. For this, trip the corresponding fuse switch in the building installation.
We recommend that you protect the product with a residual-current-operated protective device. Follow all
installation regulations applicable at your location.
Make sure the electrical specications for the connection lines correspond with the specications given on the
nameplate of this product.
Do not allow the product to come into contact with extreme heat or naked ames.
The product must not be covered with objects (decorations) or thermally insulating coverings /similar
materials.
Before disposal of the packaging material make sure that all components are removed.
Keep packaging material away from the reach of children and pets. The packaging contains small parts that
may be swallowed by children.
Please never use discharge lamps, uorescent tubes etc. and LED lights in mixed operation within a track
system. In most cases, this leads to premature failure of the LED lights.

Deko-Light Elektronik-Vertriebs GmbH 30.04.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 4
Product-Notes
Track system 3-Phases 230V, D Line
2. Power Tracks
The conductor rail can be used with a hacksaw or similar be shortened. Pay attention to a straight cut.
We are happy to o󰀨er you our cutting service for power tracks. Ask our sales department.
The conductor rail may only be attached to a stable surface.
Please note the mechanical strength of the system and adjust the attachment points accordingly. Information
on this can be found in the respective manual and the planning aid.
Please make sure during assembly that all electrical components such as feeder and connector are fully insert
into the power track and additionally ensure to tighten the xing screw.
Open ends of the power track must be closed with end caps (710066, 710067, 710068).
Power tracks that are installed within a possible contact zone or at a height of less than 2.30 m must also be
closed with a cover panel (710077, 710079).
3. Proper Use
Use the product only in protected and dry interior rooms.
4. Care
Repairs may only be carried out by a qualied electrician.
Disconnect the entire product from the mains rst and allow it to cool down before cleaning or maintaining.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
5. Faulty Function
Power supply guaranteed on the building installation side?
Feeder correctly installed, connected and secured?
Power track connector correctly installed and secured?
Lamps / 3-phase adapter / power track adapter mounted in the correct direction, fully locked and phase
selection switch selected accordingly?
6. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.

Montageanleitung /
Mounting Instruction
Deko-Light Elektronik-Vertriebs GmbH 07.05.2020
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. /
Technical Data can be changed without advance notice. Errors excepted. 1 / 1
123
456

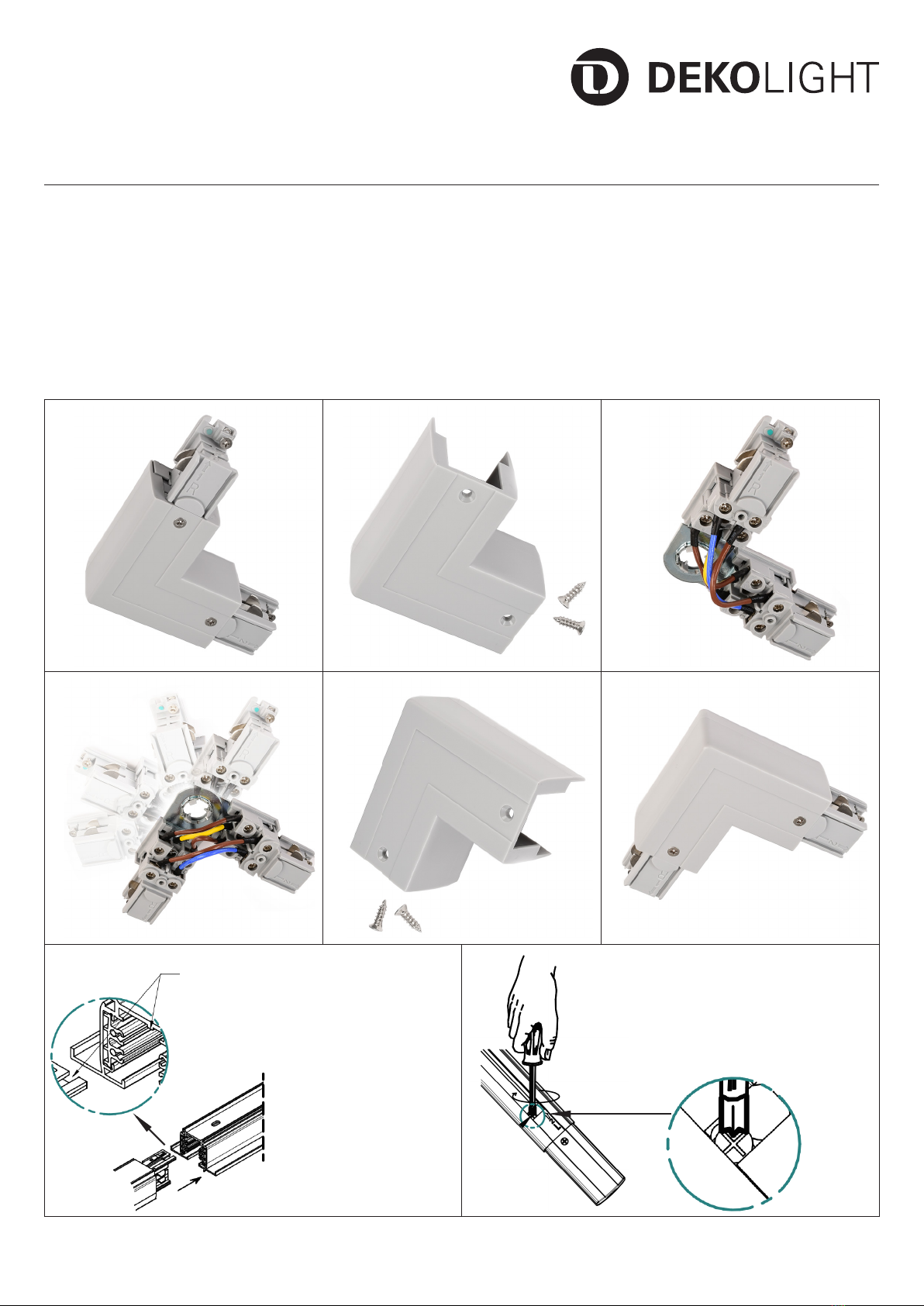

7 - Montage / Mounting
Achtung! Für diese Arbeiten müssen Sie die Spannungsversorgung trennen.
Zur Lageänderung des Neutralleiters (L/R) mit Hilfe der Wechselmechanik, gehen Sie bitte wie unten
beschrieben vor.
Attention! For this work you must turn o󰀨 the power supply.
To change the position of the neutral conductor (L / R) using the change mechanism, please proceed
as described below.
90°-Verbinder links-rechts mit Wechselmechanik / 90°-connector left-right with exchange mechanism
Artikel Nr. / Article No.: 710036 / 710037 / 710038
RR
R
R
LL
L
L
Beachten Sie die Aussparung und
die Kerbe beim Einspeiser und der
Stromschiene.
Note the cut-out and the notch on
the feeder and the track.
Ziehen Sie die Fixierungsschraube fest
an, nachdem Sie den Einspeiser mit
der Schiene verbunden haben.
Tighten the xing screw after you have
connected the feeder to the track..
