Dell DCT User manual

www.dell.com | support.dell.com
Dell™ Computers
Replacing the System Board
Remplacement de la carte système
Sustitución de la placa base
Model DCT
0Y0561.book Page 1 Thursday, May 8, 2003 9:45 AM

0Y0561.book Page 2 Thursday, May 8, 2003 9:45 AM

www.dell.com | support.dell.com
Dell™ Computers
Replacing the System Board
0Y0561.book Page 1 Thursday, May 8, 2003 9:45 AM

Notes, Notices, and Cautions
NOTE: A NOTE indicates important information that helps you make better
use of your computer.
NOTICE: A NOTICE indicates either potential damage to hardware or loss of
data and tells you how to avoid the problem.
CAUTION: A CAUTION indicates a potential for property damage,
personal injury, or death.
____________________
Information in this document is subject to change without notice.
© 2002–2003 Dell Computer Corporation. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Computer
Corporation is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Computer Corporation.
Other trademarks and trade names may be used in this document to refer to either the entities claiming
the marks and names or their products. Dell Computer Corporation disclaims any proprietary interest
in trademarks and trade names other than its own.
May 2003 P/N 0Y056 Rev. A01
0Y0561.book Page 2 Thursday, May 8, 2003 9:45 AM

Replacing the System Board 3
CAUTION: Before you begin this procedure, follow the safety
instructions in the Setup and Quick Reference Guide.
CAUTION: To prevent static damage to components inside your
computer, discharge static electricity from your body before you
touch any of your computer’s electronic components. You can do
so by touching an unpainted metal surface on the computer
chassis.
1Shut down the computer through the Start menu.
2Ensure that your computer and attached devices are turned off. If your
computer and attached devices did not automatically turn off when
you shut down your computer, turn them off now.
NOTICE: To disconnect a network cable, first unplug the cable from your
computer and then unplug it from the network wall jack.
3Disconnect any telephone or telecommunication lines from the
computer.
4Disconnect your computer and attached devices from their electrical
outlets, and then press the power button to ground the system board.
5Remove the computer from the mounting plate (if used).
6Remove the cable cover, if it is attached.
7Remove the stand, if it is attached.
CAUTION: To guard against electrical shock, always unplug your
computer from the electrical outlet before removing the cover.
NOTICE: Before touching anything inside your computer, ground yourself by
touching an unpainted metal surface, such as the metal at the back of the
computer. While you work, periodically touch an unpainted metal surface to
dissipate any static electricity that could harm internal components.
8Remove the following components in the order in which they are listed
(for detailed removal steps, see the User’s Guide):
aModule device
bHard drive
cComputer cover
0Y0561.book Page 3 Thursday, May 8, 2003 9:45 AM

4Replacing the System Board
www.dell.com | support.dell.com
dHeat-sink fan shroud
eHeat sink
fChassis intrusion switch
9Remove the heat-sink retention base by removing the four green
screws that secure the retention base to the chassis.
10 Remove the five silver screws that secure the system board to the
chassis.
NOTICE: The module device connector is attached underneath the system
board. When removing the system board, be careful not to bump or catch the
connector on the metal chassis floor.
green retention
base screws (4)
silver system board
screws (5)
0Y0561.book Page 4 Thursday, May 8, 2003 9:45 AM

Replacing the System Board 5

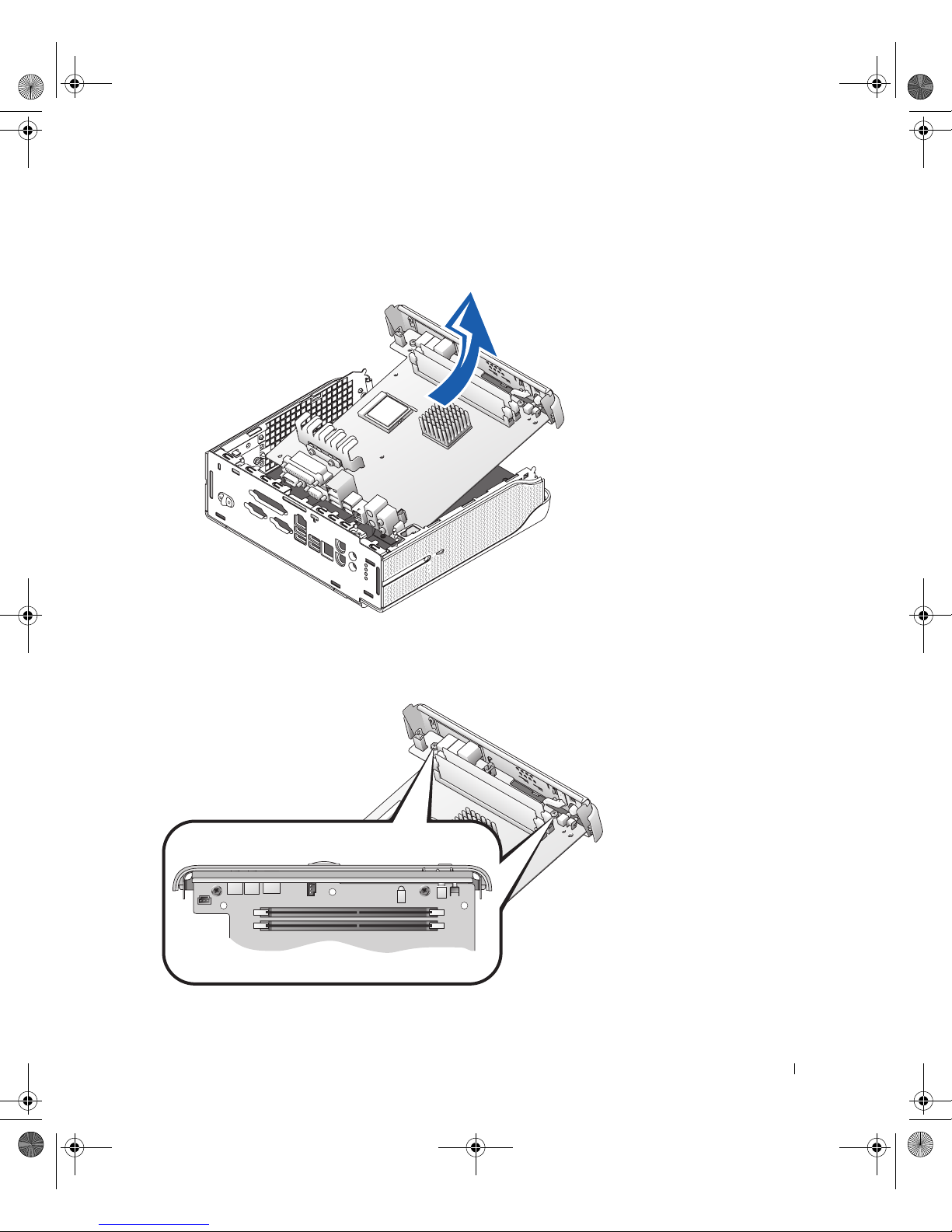

11 Remove the system board and I/O shield assembly by slightly sliding
the board toward the front of the computer and lifting up.
12 Remove the two black screws that secure the I/O shield to the system
board.
0Y0561.book Page 5 Thursday, May 8, 2003 9:45 AM

6Replacing the System Board
www.dell.com | support.dell.com

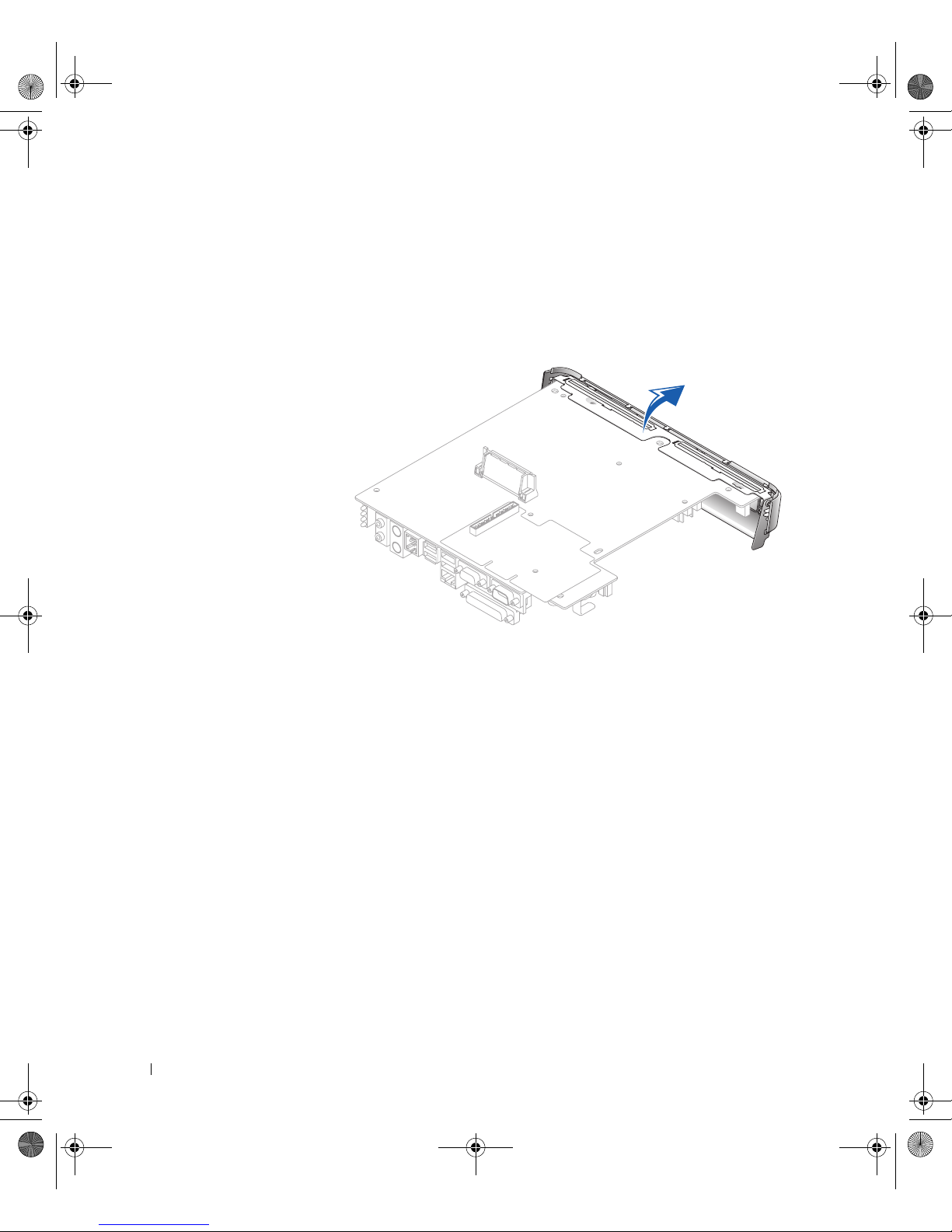

13 Remove the I/O shield:
aTurn the system board upside down.
bCarefully insert a blunt, nonconducting object such as a plastic
screwdriver under the I/O shield and pry the shield away from the
system board until the shield dislodges from the system board.

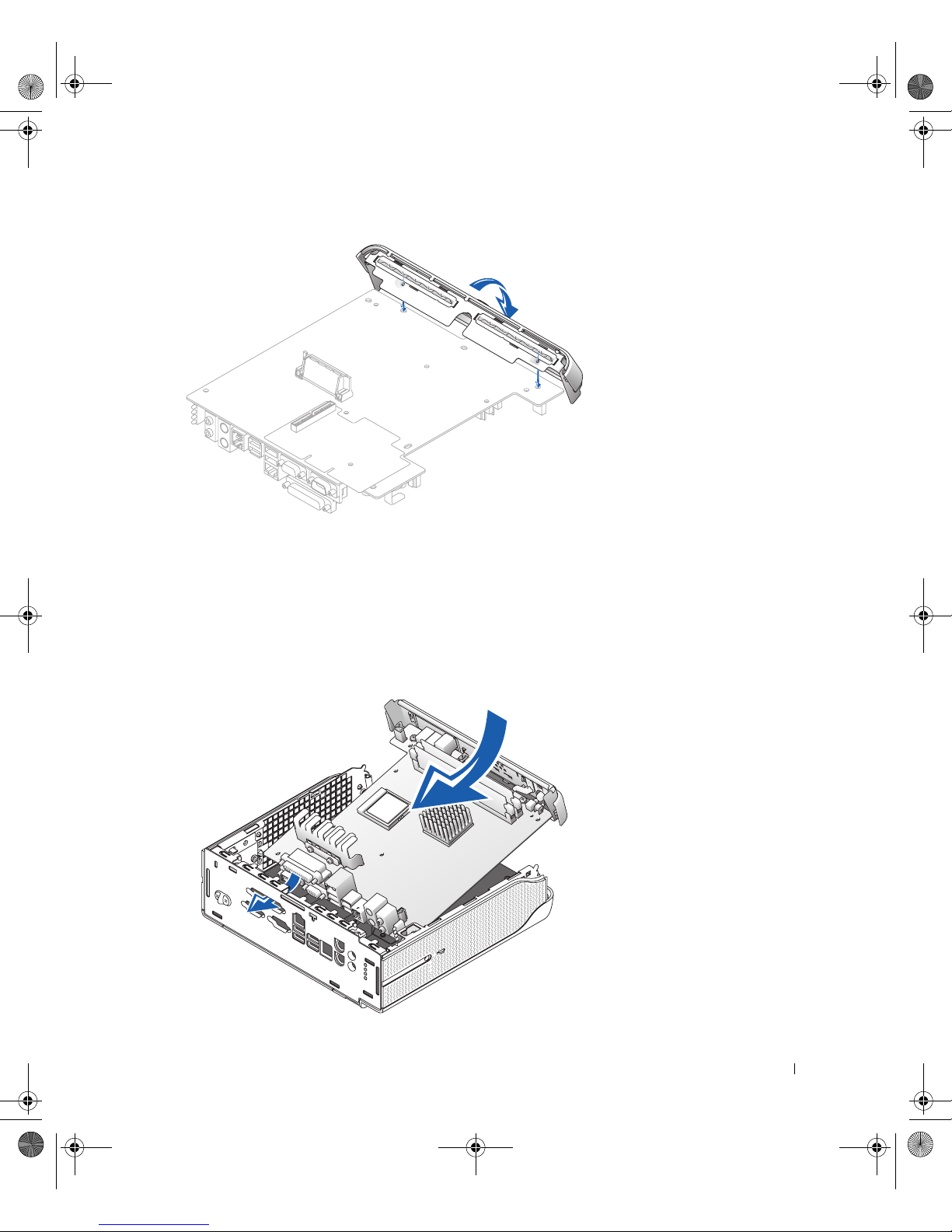

14 Attach the I/O shield to the replacement system board:
aAlign the two flanged screw mounts on the I/O shield with the two
screw holes on the system board.
bRotate the I/O shield toward the system board and snap the I/O
shield into place.
cReplace the two screws that you removed in step 12.
0Y0561.book Page 6 Thursday, May 8, 2003 9:45 AM

Replacing the System Board 7
15 Install the replacement system board and I/O shield assembly:
aLine up the parallel port connector with the opening on the back
of the computer.
bInsert the back-panel connectors into the openings at the back of
the computer and lower the system board into place.
0Y0561.book Page 7 Thursday, May 8, 2003 9:45 AM

8Replacing the System Board
www.dell.com | support.dell.com
cReplace the five silver screws that you removed in step 10.
dReinstall the heat sink retention base by reinserting the four green
screws that you removed in step 9.
eReplace all of the components that you removed in step 8.
16 Reattach the stand (if used).
17 Attach the computer to the mounting plate (if used).
18 Replace the cable cover (if used).
NOTICE: To connect a network cable, first plug the cable in to the network
wall jack and then in to the computer.
19 Connect your computer to the adapter cable and to an electrical
outlet, connect any devices to electrical outlets, and then turn on the
computer and devices.
After you replace the cover, the chassis intrusion detector, if enabled,
causes the following message to appear on the screen at the next
computer start-up:
ALERT! Cover was previously removed.
20 Reset the chassis intrusion detector by changing the Chassis Intrusion
option to Enabled or Enabled-Silent.
0Y0561.book Page 8 Thursday, May 8, 2003 9:45 AM

www.dell.com | support.dell.com
Dell™ Computers
Remplacement de la
carte système
0Y0561.book Page 9 Thursday, May 8, 2003 9:45 AM

Remarques, avis et précautions
REMARQUE : Une REMARQUE fournit des informations importantes qui
vous aident à mieux utiliser votre ordinateur.
AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de perte de
données et vous indique comment éviter le problème.
PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel
d'endommagement du matériel, de blessure corporelle ou de mort.
____________________
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2002–2003 Dell Computer Corporation. Tous droits réservés.
Toute reproduction sous quelque forme que ce soit sans l'autorisation écrite de Dell Computer
Corporation est strictement interdite.
Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Computer
Corporation. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour
faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell
Computer Corporation dénie tout intérêt propriétaire aux marques et aux noms commerciaux autres
que les siens.
Mai 2003 Réf. 0Y056 Rév. A01
0Y0561.book Page 10 Thursday, May 8, 2003 9:45 AM

Remplacement de la carte système 11
PRÉCAUTION : Avant de commencer cette procédure, suivez les
instructions de sécurité décrites dans le Guide de configuration et
de référence rapide.
PRÉCAUTION : Pour empêcher les dommages sur les composants
se trouvant à l'intérieur de votre ordinateur, déchargez votre
corps de son électricité statique avant de manipuler les
composants électroniques de l'ordinateur. Pour ce faire, vous
pouvez toucher une surface métallique non peinte du châssis
de l'ordinateur.
1Arrêtez l'ordinateur à l'aide du menu Start (Démarrer).
2Vérifiez que votre ordinateur ainsi que les périphériques reliés à
celui-ci sont éteints. Si l'ordinateur et les périphériques reliés ne
se sont pas éteints automatiquement lorsque vous avez arrêté
l'ordinateur, éteignez-les.
AVIS : Pour déconnecter un câble réseau, débranchez d'abord le câble
de l'ordinateur, puis débranchez-le de la prise murale du réseau.
3Débranchez les lignes téléphoniques ou de télécommunications
de l'ordinateur.
4Débranchez l'ordinateur ainsi que tous les périphériques reliés
à celui-ci des prises électriques, puis appuyez sur le bouton
d'alimentation pour relier la carte système à la terre.
5Retirez l'ordinateur de la plaque de montage (le cas échéant).
6Retirez la gaine du câble, le cas échéant.
7Retirez le socle inclinable, s'il est présent.
PRÉCAUTION : Pour vous protéger d'un choc électrique,
débranchez toujours votre ordinateur de la prise électrique
avant de retirer le capot.
AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur,
raccordez-vous à la masse en touchant une surface métallique non peinte,
par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre
travail à l'intérieur de l'ordinateur, touchez régulièrement une surface
métallique non peinte pour dissiper toute électricité statique qui pourrait
endommager les composants internes.
0Y0561.book Page 11 Thursday, May 8, 2003 9:45 AM

12 Remplacement de la carte système
www.dell.com | support.dell.com
8Retirez les composants suivants dans l'ordre dans lequel ils sont
répertoriés (pour obtenir la procédure détaillée de retrait,
reportez-vous au Guide d'utilisation) :
aPériphérique modulaire
bUnité de disque dur
cCapot de l'ordinateur
dCarénage du ventilateur du dissipateur de chaleur
eDissipateur de chaleur
fCommutateur d'intrusion du châssis
9Retirez le socle de rétention du dissipateur de chaleur en retirant les
quatre vis vertes qui fixent le socle de rétention au châssis.
10 Retirez les cinq vis argentées qui fixent la carte système au châssis.
AVIS : Le connecteur de périphérique modulaire est branché sous la carte
système. Lors du retrait de la carte système, faites attention à ne pas heurter le
connecteur ou à ne pas le coincer sous le châssis en métal.
vis vertes (4) du
socle de rétention
vis argentées (5)
de la carte système
0Y0561.book Page 12 Thursday, May 8, 2003 9:45 AM

Remplacement de la carte système 13
11 Retirez la carte système et le blindage d'E/S en faisant glisser
légèrement la carte vers l'avant de l'ordinateur et en la soulevant.
12 Retirez les deux vis noires qui fixent le blindage d'E/S à la carte
système.
0Y0561.book Page 13 Thursday, May 8, 2003 9:45 AM

14 Remplacement de la carte système
www.dell.com | support.dell.com
13 Retirez le blindage d'E/S :
aRetournez la carte système.
bInsérez soigneusement un objet émoussé non conducteur tel
qu'un tournevis en plastique sous le blindage d'E/S et dégagez
le blindage de la carte système pour l'extraire de celle-ci.
14 Fixez le blindage d'E/S à la carte système de rechange :
aAlignez les deux assemblages de vis à collerette du blindage d'E/S
sur les deux trous de vis de la carte système.
bTournez le blindage d'E/S vers la carte système et positionnez-le
correctement.
cReplacez les deux vis que vous avez retirées à l'étape 12.
0Y0561.book Page 14 Thursday, May 8, 2003 9:45 AM

Remplacement de la carte système 15
15 Installez la carte système de rechange et l'ensemble de blindage d'E/S :
aAlignez le connecteur de port parallèle avec l'ouverture située à
l'arrière de l'ordinateur.
bInsérez les connecteurs du panneau arrière dans les ouvertures
situées à l'arrière de l'ordinateur et abaissez la carte système pour
la positionner.
0Y0561.book Page 15 Thursday, May 8, 2003 9:45 AM

16 Remplacement de la carte système
www.dell.com | support.dell.com
cReplacez les cinq vis argentées que vous avez retirées à l'étape 10.
dRéinstallez le socle de rétention du dissipateur de chaleur en
réinsérant les quatre vis vertes que vous avez retirées à l'étape 9.
eReplacez tous les composants que vous avez retirés à l'étape 8.
16 Fixez de nouveau le socle inclinable (le cas échéant).
17 Fixez l'ordinateur à la plaque de montage (le cas échéant).
18 Replacez la gaine du câble (le cas échéant).
AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la
prise murale du réseau, puis sur l'ordinateur.
19 Connectez votre ordinateur au câble d'adaptateur et à une prise
électrique, connectez tous les périphériques aux prises électriques,
puis mettez l'ordinateur et les périphériques sous tension.
Une fois que vous avez replacé le capot, le détecteur d'intrusion
du châssis, s'il est activé, fait apparaître le message suivant lors du
démarrage de l'ordinateur :
ALERT! Cover was previously removed.
(ALERTE ! Le capot a été retiré.)
20 Réinitialisez le détecteur d'intrusion du châssis en modifiant la valeur
de Chassis Intrusion (Intrusion du châssis) en Enabled (Activé) ou
Enabled-Silent (Activé en silence).
0Y0561.book Page 16 Thursday, May 8, 2003 9:45 AM

www.dell.com | support.dell.com
Dell™ Computers
Sustitución de la placa base
0Y0561.book Page 17 Thursday, May 8, 2003 9:45 AM

Notas, avisos y precauciones
NOTA: Una NOTA proporciona información importante que le ayuda a utilizar
su equipo de la mejor manera posible.
AVISO: Un AVISO indica un posible daño en el hardware o la pérdida de
datos y le explica cómo evitar el problema.
PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño
material, lesión corporal o muerte.
____________________
La información contenida en este documento puede modificarse sin aviso previo.
© 2002–2003 Dell Computer Corporation. Reservados todos los derechos.
Queda estrictamente prohibida la reproducción de este documento por cualquier medio sin la
autorización por escrito de Dell Computer Corporation.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de
Dell Computer Corporation. Este documento puede incluir otras marcas comerciales y nombres
comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell
Computer Corporation renuncia a cualquier interés sobre la propiedad de marcas y nombres
comerciales que no sean los suyos.
Mayo de 2003 N/P 0Y056 Rev. A01
0Y0561.book Page 18 Thursday, May 8, 2003 9:45 AM
